طرح توجیهی تولید یاتاقان مگنتی

یاتاقان مگنتی یا یاتاقان مغناطیسی، تکیه گاهی است که بار روتور را با نیروی میدان مغناطیسی تحمل می کند. در نمونه فعال (Active Magnetic Bearing یا AMB)، موقعیت محور با حسگر اندازه گیری شده و جریان الکترومغناطیس ها به کمک کنترلر و تقویت کننده توان پیوسته اصلاح می شود. در نتیجه روتور در وضعیت عادی بدون تماس مستقیم با سطوح یاتاقان معلق می ماند. این ویژگی برای ماشین های دوار دور بالا، کمپرسورهای بدون روغن و سامانه هایی که کنترل ارتعاش و آلودگی روانکار مهم است ارزش ایجاد می کند. (منبع: واوکشا بیرینگز، سازوکار یاتاقان مغناطیسی فعال)

در ارزیابی سرمایه گذاری باید بین «قطعه الکترومغناطیسی شعاعی»، «واحد کنترل»، «ماژول یاتاقان» و «سامانه کامل پشتیبانی یک روتور» تفاوت گذاشت. در این مقاله واحد تولید و فروش سناریوی مبنا یک سامانه کامل AMB شامل دو یاتاقان شعاعی، یک یاتاقان محوری، حسگرهای موقعیت، کنترلر و تقویت کننده توان، کابل ها و یاتاقان های پشتیبان است. این تعریف باعث می شود ظرفیت، قیمت، مواد اولیه و آزمون ها روی یک واحد مشترک محاسبه شوند.

فقدان روانکار در محل یاتاقان به معنی بی نیازی کل ماشین از نگهداری، عایق کاری، مدیریت حرارت یا سامانه ایمنی نیست. الکترونیک قدرت، استحکام سازه، کنترل دینامیکی و تجهیزات پشتیبان از ارکان قابلیت اطمینان هستند؛ همچنین امکان به کارگیری فناوری مغناطیسی در همه پمپ ها و موتورها از نظر اقتصادی یکسان نیست.

انواع یاتاقان مغناطیسی و مشخصات فنی

سه خانواده اصلی برای انتخاب فناوری مطرح است: تعلیق فعال با کنترل بسته، تعلیق غیرفعال مبتنی بر میدان های ثابت یا اثرات خاص و سامانه هیبریدی که عناصر مغناطیس دائم را برای ایجاد بایاس با محرک فعال ترکیب می کند. انتخاب هرکدام به جهت بار، سختی دینامیکی، نیاز به کنترل، محدودیت فضا و شرایط توقف اضطراری وابسته است. (منبع: کلنتیکس، ساختار و اجزای یاتاقان مغناطیسی فعال؛ منبع: کلنتیکس، عملکرد کنترلر یاتاقان مغناطیسی)

پارامترهای طراحی و محدوده فرضی محصول پایه

برای تعریف یک خانواده محصول اولیه می توان قطر محل تکیه گاه روتور را در مرحله طراحی حدود ۶۰ تا ۱۵۰ میلی متر و سرعت نامی کاربرد را حدود ۱۰ هزار تا ۳۰ هزار دور بر دقیقه فرض کرد؛ این اعداد مشخصات محصول تایید شده یا ظرفیت قطعی خط نیستند، بلکه دامنه مطالعاتی برای انتخاب تست ریگ، توان محرک و ابعاد استاتور هستند. فاصله هوایی، نیروی شعاعی و محوری، پهنای باند کنترل، پایداری حلقه و معیار نشست روتور باید برای هر سفارش پس از مدل سازی روتوردینامیکی تعیین شوند.

مشخصات لازم در برگه فنی هر محصول شامل ظرفیت نیروی استاتیک و دینامیک، منحنی نیرو در برابر جریان و فاصله هوایی، حداکثر جریان و دمای مجاز سیم پیچ، تفکیک پذیری و خطی بودن حسگر، نرخ نمونه برداری و تاخیر کنترل، دامنه ارتعاش مجاز، ظرفیت و عمر یاتاقان پشتیبان و زمان عملکرد در وضعیت خطا است. به جای درج یک عدد ثابت برای همه سایزها، این پارامترها باید تابع طراحی و تست پذیرش کارخانه ای باشند.

کاربردها و ارزش صنعتی

کاربردهای شاخص عبارت اند از کمپرسورهای گریز از مرکز بدون روغن، تجهیزات فرایندی و نیروگاهی خاص، چیلرهای گریز از مرکز، توربو بلوئرها، اسپین دل های دقیق و برخی سامانه های سرعت بالا. سازندگان صنعتی، نمونه های AMB با کنترل دیجیتال و امکانات پایش از راه دور برای ماشین های دوار حساس ارائه می کنند. در انتخاب کاربرد باید سود حاصل از حذف سامانه روغن، کاهش توقف و کنترل ارتعاش با هزینه توسعه الکترونیک و تایید صلاحیت محصول مقایسه شود. (منبع: واوکشا بیرینگز، سازوکار یاتاقان مغناطیسی فعال؛ منبع: کلنتیکس، ساختار و اجزای یاتاقان مغناطیسی فعال)

معرفی کد آیسیک و کد محصول یاتاقان مگنتی

در طبقه بندی بین المللی فعالیت های اقتصادی ISIC Rev.۴، کد ۲۸۱۴ با عنوان «ساخت یاتاقان، چرخ دنده، مجموعه دنده و اجزای انتقال حرکت» یک نقطه شروع قابل دفاع برای بررسی فعالیت مکانیکی تولید یاتاقان است. اما این کد، کد محصول اختصاصی یاتاقان مغناطیسی در نظام صدور مجوز ایران نیست و ساخت کنترلر و برد الکترونیکی ممکن است فعالیت فرعی جداگانه ای ایجاد کند. (منبع: سازمان ملل، طبقه بندی فعالیت ISIC ۲۸۱۴)

کد محصول صنعتی ایران باید بر اساس شرح فنی، سهم مونتاژ و ساخت، و نسخه جاری سامانه رسمی وزارت صمت استعلام شود. بدون مشاهده پاسخ رسمی کد محصول، اعلام یک شماره ۸ یا ۱۰ رقمی به عنوان کد قطعی یاتاقان مگنتی قابل دفاع نیست. «کد فعالیت» حوزه کارخانه را مشخص می کند، در حالی که «کد محصول» شناسه کالا و موضوع پروانه است؛ این دو نباید معادل تلقی شوند.

کد تعرفه گمرکی و HS Code یاتاقان مغناطیسی

HS شش رقمی ۸۴۸۳۳۰ در طبقه بندی سازمان ملل به «محفظه یاتاقان بدون بلبرینگ یا رولبرینگ و یاتاقان لغزشی محور» اختصاص دارد. این ردیف برای تحلیل اقلام مکانیکی مجاور مفید است، ولی یک کد اختصاصی و تایید شده برای تمام سامانه های الکترونیکی AMB نیست. بسته کامل شامل حسگر، کنترلر و محرک الکترومغناطیسی ممکن است بر اساس مشخصات و قواعد طبقه بندی ترکیبی، به بررسی گمرکی متفاوتی نیاز داشته باشد. (منبع: سازمان ملل، شرح تعرفه بین المللی HS ۸۴۸۳۳۰)

برای اظهار واردات یا صادرات باید نقشه و کاتالوگ محصول، شرح وظیفه اصلی، اجزای عرضه شده همراه محصول و ساختار فاکتور به کارشناس تعرفه ارجاع شود. شش رقم HS سطح بین المللی است؛ زیرردیف های ملی بیشتر از شش رقم و نرخ حقوق ورودی به سال و مقررات کشور وابسته اند. استفاده مستقیم از ۸۴۸۳۳۰ برای تمام اجزای AMB، از جمله کنترلر یا آهنربای مستقل، بدون رای طبقه بندی ریسک حقوقی و آماری دارد.

مواد اولیه، قطعات و زنجیره تامین

یاتاقان مغناطیسی محصولی چندرشته ای است. کیفیت ورق مغناطیسی، تلرانس قطعات مکانیکی، عایق سیم پیچ، نویز و پایداری حسگر و صحت نرم افزار کنترل به اندازه جرم فولاد مصرفی مهم هستند. مواد اصلی شامل ورق فولاد الکتریکی کم تلفات، سیم مسی لاکی، فولاد و آلیاژهای سازه ای، عایق و رزین الکتریکی، قطعات الکترونیک قدرت، برد کنترل پردازشی، حسگر جابجایی غیرتماسی، اتصالات صنعتی و یاتاقان های پشتیبان هستند.

صورت مواد اولیه و بهای فرضی یک سامانه کامل

ارقام جدول زیر «سهم فرضی هزینه خرید یا ساخت قطعه در سناریوی نمونه اکتبر ۲۰۲۶» هستند؛ قیمت استعلام شده از فروشنده محسوب نمی شوند. این جدول برای حفظ یکپارچگی مدل مالی تنظیم شده و باید با BOM مهندسی و پیش فاکتور جایگزین شود.

برای ظرفیت اسمی ۶۰ سامانه سالم در سال، با فرض ۹۳٫۷۵ درصد بازده نهایی و آغاز ساخت ۶۴ مجموعه، نیاز ناخالص اولیه به ورق مغناطیسی حدود ۵٫۸ تن، سیم مسی حدود ۱٫۶ تن و مجموعه فلزی حدود ۱۷٫۹ تن خواهد بود. این مقادیر از ضریب ۶۴ در مصرف فرضی هر مجموعه حاصل شده اند، نه از آمار مصرف صنعت ایران. بهای ۲۹ هزار دلار برای هر سامانه فروخته شده، هزینه تخصیص یافته اقلام و افت های معمول در مدل مبناست؛ اگر ضایعات واقعی بیشتر از فرض باشد مدل باید بازبینی شود.

بخش هایی مانند ورق ویژه کم تلفات، حسگر صنعتی دقیق، پردازنده و ماژول قدرت یا یاتاقان پشتیبان سرعت بالا ممکن است به تامین خارجی وابسته باشند. ریسک عملیاتی شامل حداقل مقدار سفارش، محدودیت صدور قطعات الکترونیکی، زمان حمل و جایگزینی قطعات در چرخه عمر ده ساله محصول است. برای هر قطعه بحرانی دست کم یک گزینه فنی معادل و آزمون تایید نمونه باید پیش بینی شود.

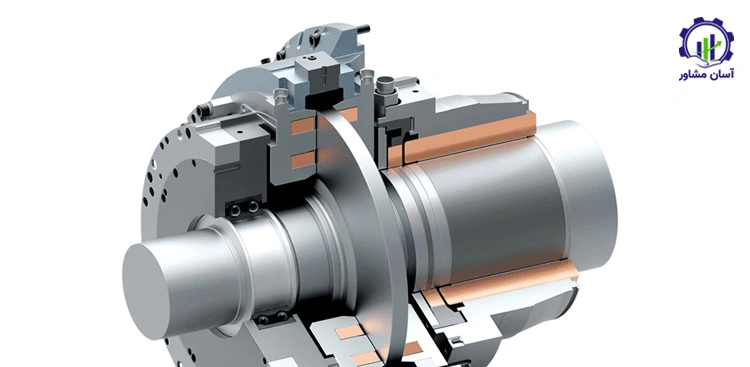

فرآیند تولید و مونتاژ یاتاقان مغناطیسی

تولید سامانه AMB یک مسیر صرفاً تراشکاری نیست. ابتدا مشخصات روتور و بار استخراج می‌شود، سپس محاسبات الکترومغناطیس و روتوردینامیک و طراحی سخت‌افزار و کنترل انجام می‌گیرد؛ بعد اجزای مکانیکی و الکتریکی ساخته، مونتاژ، کالیبره و در آزمون سامانه‌ای پذیرش می‌شوند. مسیر اصلی چنین است:

تعریف نیاز ← طراحی و شبیه‌سازی ← ساخت استاتور و روتور ← سیم‌پیچی و عایق‌کاری ← تولید کنترلر و حسگر ← مونتاژ دقیق ← کالیبراسیون ← آزمون استاتیک و دینامیک ← تأیید نهایی و بسته‌بندی.

۱. طراحی نیرو، روتوردینامیک و سامانه کنترل

در مرحله مهندسی ابتدا نقشه طیف سرعت کارکرد، وزن و هندسه روتور، نیروی فرآیندی، سختی مطلوب، نیروهای نامیزانی و شرایط خطا تهیه می شود. مهندس الکترومغناطیس ابعاد قطب، چگالی شار، تعداد دور سیم پیچ و منحنی نیرو-جریان-فاصله را مدل می کند؛ تیم روتوردینامیک نیز فرکانس های طبیعی، شکل مود و عبور از سرعت های بحرانی را تحلیل می کند. در همین مرحله معماری کنترلر، روش نمونه برداری، تاخیر حلقه و محدودیت اشباع جریان تعیین می شود. طراحی بدون ارتباط این سه حوزه معمولا به نمونه ای منجر می شود که در حالت بی بار معلق می ماند اما در سرعت عملیاتی ناپایدار است.

۲. برش، انباشتن و تثبیت هسته های مغناطیسی

ورق الکتریکی متناسب با تلفات و فرکانس موثر انتخاب و به روش برش دقیق، لیزر صنعتی مناسب یا قالب ساخته می شود. لبه بریده شده، پلیسه و صدمه عایق بین ورق ها باید کنترل شود؛ در غیر این صورت جریان گردابی، گرمایش و عدم تکرارپذیری نیروی الکترومغناطیسی افزایش می یابد. پس از روی هم چیدن ورق ها، تثبیت مکانیکی یا چسبی، اندازه گیری هم محوری و بازبینی مقاومت عایقی انجام می شود. ساخت روتور و جنس پوسته نیز باید با محاسبات تنش و رفتار مغناطیسی تطبیق داشته باشد.

۳. سیم پیچی، عایق کاری و آزمون الکتریکی

سیم مسی لاکی بر اساس نقشه میدان و جریان مجاز سیم پیچی شده و با عایق مناسب در شیار یا قطب تثبیت می شود. کشش سیم، محل خروج سرسیم، استقامت عایقی، مقاومت DC و یکنواختی اندوکتانس کنترل می شوند. سپس در صورت نیاز، عملیات آغشته سازی رزین یا تثبیت نهایی اجرا می شود. پیش از انتقال به مونتاژ باید آزمون پیوستگی، عدم اتصال بین دور و آزمون تحمل ولتاژ طبق طرح کیفیت داخلی انجام شود.

۴. ماشین کاری دقیق و آماده سازی قطعات گردنده

محفظه، سطوح نصب، حلقه های روتور، نشیمن حسگر و اجزای پشتیبان در ماشین های CNC تولید می شوند. تلرانس هم محوری، گردی و لنگی با ابزار اندازه گیری مناسب ثبت می شود؛ تلرانس قابل قبول باید از بودجه فاصله هوایی و پاسخ دینامیکی مشتق شود، نه از استاندارد عمومی یک قطعه فولادی. روتور آزمایشی باید مطابق الزامات بالانس و پوشش ایمنی تست ریگ ساخته شود. برای روتور سخت یا انعطاف پذیر مسیر استاندارد بالانس متفاوت است. (منبع: سازمان ISO، استاندارد ISO ۲۱۹۴۰-۱۱ بالانس روتور)

۵. ساخت کنترلر، نرم افزار و حسگر

بردهای کنترل و واسط حسگر پس از مونتاژ و بازبینی PCB، آزمون عملکرد الکتریکی می شوند. نرم افزار شامل فیلتر سیگنال، منطق راه اندازی و توقف، مدیریت اضافه جریان، کد خطا و ثبت داده است. طراحی Power Amplifier باید حدود جریان، حفاظت اتصال کوتاه، توزیع گرما و نویز الکترومغناطیسی را پوشش دهد. آزمون Hardware-in-the-Loop پیش از چرخاندن روتور، برای مشاهده واکنش کنترلر به خطاهای حسگر، قطع تغذیه و نامیزانی شبیه سازی شده اهمیت دارد. (منبع: کلنتیکس، عملکرد کنترلر یاتاقان مغناطیسی)

۶. مونتاژ، کالیبراسیون و آزمون پذیرش

در مونتاژ نهایی، فاصله هوایی و هم محوری تنظیم، کابل ها مدیریت و حسگرها کالیبره می شوند. آزمون ایستای شناورسازی فقط شرط اولیه است؛ عملکرد سامانه باید در سرعت و بار تعریف شده، تغییرات دما، اعمال اغتشاش، اشباع جریان و قطع برنامه ریزی شده تغذیه بررسی شود. رویداد نشست روتور روی یاتاقان پشتیبان باید در محفظه محافظ و با روش آزمون مصوب انجام شود و پس از آن، بازرسی لازم ثبت گردد. رعایت مجموعه ISO ۱۴۸۳۹، به ویژه قسمت های پایداری و یاتاقان پشتیبان، برای تدوین برنامه آزمون راهگشاست. (منبع: سازمان ISO، استاندارد ISO ۱۴۸۳۹-۳ پایداری؛ منبع: سازمان ISO، استاندارد ISO ۱۴۸۳۹-۵ یاتاقان پشتیبان)

ماشین آلات اصلی، ظرفیت و معیار انتخاب تجهیزات

هزینه صنعتی AMB تنها در ماشین کاری فلز متمرکز نیست. تجهیزاتی مانند تست ریگ مجهز به پوشش ایمنی، اندازه گیری دقیق، شبیه ساز کنترلر و تجهیزات آزمایش الکترونیک نقش مستقیم در کیفیت محصول دارند. برای ظرفیت پایه، ترکیب ماشین آلات نیمه خودکار با فیکسچرهای قابل تنظیم و بخش مهندسی توانمند منطقی تر از خط انبوه خودکار ویژه یک اندازه محصول است.

این ارقام بودجه تامین و تجهیز کارگاه هستند، نه نرخ قطعی سازنده و نه قیمت روز معامله. انتخاب تجهیز نو یا کارکرده، کشور سازنده، سطح کنترل عددی، نرم افزار، دقت تضمین شده، نصب و تامین قطعات یدکی می تواند آنها را تغییر دهد. فهرست فنی باید پیش از استعلام با FAT، دقت ماشین، دامنه قطر، حداکثر جرم روتور، محدودیت دور و الزامات ایمنی تکمیل شود.

بالانس خط و گلوگاه ظرفیت

سناریو شامل ۲۵۰ روز کاری و یک شیفت ۸ ساعته است؛ بنابراین ۲۰۰۰ ساعت حضور سالانه تعریف می شود. با فرض ۷۵ درصد دسترس پذیری موثر تجهیزات کلیدی، هر ایستگاه ۱۵۰۰ ساعت مفید دارد. دو مرکز ماشین کاری با مجموع ۴۳ ساعت ماشین کاری برای هر مجموعه آغازشده، ظرفیت نظری حدود ۷۰ مجموعه آغاز ساخت یا ۶۵ مجموعه سالم پس از اعمال بازده ۹۳٫۷۵ درصد را در همین بازه تامین می کنند (۲×۱۵۰۰÷۴۳). اگر بار واقعی ساخت هر مجموعه به ۵۵ ساعت برسد، همین بخش ظرفیت را به حدود ۵۵ مجموعه آغاز ساخت یا ۵۱ مجموعه سالم کاهش می دهد و باید بخشی از قطعات برون سپاری یا تجهیزات افزایش یابد.

برای کارگاه سیم پیچی، با فرض ۱۸ ساعت کار مفید به ازای هر سامانه و ۱۵۰۰ ساعت ظرفیت ایستگاه، حداکثر حدود ۸۳ سامانه در سال محاسبه می شود. تست ریگ با ۲۰ ساعت آزمون به ازای سامانه و ۱۵۰۰ ساعت عملیاتی امکان حدود ۷۵ سامانه را دارد. پس در طراحی پایه، ماشین کاری یکی از گلوگاه های اصلی است و ظرفیت اسمی ۶۰ سامانه سالم، تنها در صورت مدیریت دوباره کاری و زمان مهندسی قابل دسترس خواهد بود.

ظرفیت تولید، بهره برداری و کنترل ضایعات

برای جلوگیری از اختلاط ظرفیت تولید و فروش، چهار معیار مجزا تعریف می شود:

• ۶۴ مجموعه شروع ساخت در سال،
• ۶۰ مجموعه سالم پس از آزمون (بازده ۹۳٫۷۵ درصد)،
• نرخ بهره برداری فروش ۷۵ درصد از ظرفیت سالم و فروش ۴۵ مجموعه در سال پایدار.

متوسط تولید سالم در ظرفیت اسمی ۰٫۲۴ سامانه در روز یا حدود یک سامانه در هر ۳۳٫۳ ساعت تقویمی کاری است؛ این شاخص نباید با ساعت کار ماشین در یک ایستگاه اشتباه شود.

نیاز برنامه ریزی برای فروش ۴۵ سامانه با همان بازده، آغاز ساخت حدود ۴۸ سامانه در سال است. در چنین مقیاسی، شاخص اصلی مدیریت کیفیت فقط ضایعات فلز نیست؛ ضایعات ممکن است از رد شدن برد کنترل، کمبود پایداری روتور، خطای سنسور یا مغایرت آزمون نهایی ایجاد شود. بنابراین لازم است ردگیری شماره سریال، گزارش تست برای هر سامانه و سازوکار اصلاح طرح ایجاد شود.

کنترل کیفیت، استانداردها و مجوزهای مورد نیاز

استانداردهای کاربردی AMB بیش از تعیین ابعاد مکانیکی محصول، چگونگی اندازه گیری ارتعاش و پایداری و الزامات پشتیبان اضطراری را روشن می کنند. ISO ۱۴۸۳۹-۱:۲۰۱۸ اصطلاحات؛ ISO ۱۴۸۳۹-۲:۲۰۰۴ ارزیابی ارتعاش؛ ISO ۱۴۸۳۹-۳:۲۰۰۶ حاشیه پایداری؛ ISO ۱۴۸۳۹-۴:۲۰۱۲ راهنمای فنی؛ و ISO ۱۴۸۳۹-۵:۲۰۲۲ یاتاقان های نشست را پوشش می دهند. توجه شود دامنه قسمت ۳ برای ماشین آلات صنعتی با توان نامی بیش از ۱۵ کیلووات تعریف شده و تعمیم بی قید آن به میکرو روتور آزمایشگاهی صحیح نیست. (منبع: سازمان ISO، استاندارد ISO ۱۴۸۳۹-۳ پایداری؛ منبع: سازمان ISO، استاندارد ISO ۱۴۸۳۹-۵ یاتاقان پشتیبان)

در بخش بالانس روتور، سری ISO ۲۱۹۴۰ از جمله قسمت ۱۱ برای روتور با رفتار صلب و قسمت ۱۲ برای روتور انعطاف پذیر اهمیت دارد. سیستم مدیریت کیفیت باید بر مبنای آخرین ویرایش قابل اعمال ISO ۹۰۰۱:۲۰۲۶ طراحی شود؛ این نسخه جایگزین نسخه ۲۰۱۵ شده است. برای پنل کنترلی و تابلو ماشین، بررسی الزامات IEC ۶۰۲۰۴-۱ و سازگاری الکترومغناطیسی صنعتی، مانند IEC ۶۱۰۰۰-۶-۲، با توجه به بازار مقصد و نوع محصول ضروری است. (منبع: سازمان ISO، استاندارد ISO ۲۱۹۴۰-۱۱ بالانس روتور؛ منبع: سازمان ISO، ویرایش ISO ۹۰۰۱:۲۰۲۶؛ منبع: کمیسیون IEC، استاندارد IEC ۶۱۰۰۰-۶-۲)

از منظر مجوز در ایران، ابتدا عنوان فعالیت و کد محصول در مرجع رسمی مربوط به وزارت صمت احراز و سپس جواز تاسیس و مراحل ساخت، محیط زیست، ایمنی و بهره برداری بر اساس مکان و ماهیت تولید پیگیری می شود. این مقاله مجوز فنی تجهیز دوار یا مجوز صادرات محسوب نمی شود. اگر دستگاه برای کاربری حساس نفت، گاز یا تولید برق فروخته شود، مشخصات تاییدیه پروژه کارفرما می تواند بسیار فراتر از مجوز عمومی واحد صنعتی باشد.

زمین، ساختمان و جانمایی کارخانه

سناریوی پایه به یک کارگاه تجهیزات الکترومکانیکی دقیق با محدوده جداسازی عملیات ماشین کاری از آزمون و مونتاژ الکترونیکی نیاز دارد. برآورد مهندسی اولیه، زمین حدود ۳۰۰۰ متر مربع و زیربنای ساخته شده حدود ۱۷۰۰ متر مربع است. از این زیربنا می توان حدود ۵۵۰ متر مربع را به ساخت و ماشین کاری، ۳۰۰ متر مربع به مونتاژ هسته و سیم پیچی، ۲۵۰ متر مربع به آزمون ایمن و اندازه گیری، ۲۵۰ متر مربع به انبار و بسته بندی، و حدود ۳۵۰ متر مربع به آزمایشگاه کنترل، طراحی، اداری و خدمات اختصاص داد.

جایگاه تست ریگ باید از تردد عمومی مجزا، دارای دسترسی کنترلی و حفاظت مکانیکی متناسب با بیشینه انرژی ذخیره شده روتور باشد. بخش برد الکترونیکی نیز باید از گردوغبار براده و میدان های مزاحم دور نگه داشته شود. تناسب زمین و ساختمان با ضوابط شهرک صنعتی، بارهای سازه ای، مسیر بارگیری و امکان افزایش یک ایستگاه CNC یا ریگ آزمون در مرحله توسعه تعیین نهایی خواهد شد.

نیروی انسانی و سازماندهی دانش فنی

برای ظرفیت ۶۰ سامانه کامل در سال، گروه حدود ۲۴ نفر به عنوان فرض مطالعاتی قابل بررسی است:

• ۵ تا ۶ نفر طراحی الکترومغناطیس، روتوردینامیک و کنترل؛
• ۷ تا ۸ نفر ماشین کاری، سیم پیچی و مونتاژ؛
• ۳ تا ۴ نفر آزمون و کیفیت؛
• ۲ نفر نگهداری و ابزار دقیق؛
• ۲ تا ۳ نفر تامین، انبار و برنامه ریزی و ۲ تا ۳ نفر مدیریت و پشتیبانی تخصصی.

این ترکیب بسته به میزان برون سپاری قطعات و بلوغ نرم افزار کنترل قابل تغییر است.

چالش اصلی صرفا تامین اپراتور نیست. طراحی کنترلر پایدار، توسعه آزمون fault injection، شناخت اثرات حرارتی و توانایی تحلیل داده های فرکانسی به نیروهای متخصص نیاز دارد. در بودجه سالانه حقوق و خدمات انسانی باید هزینه آموزش، حفظ نیروی کلیدی، مستندسازی و انتقال دانش نیز دیده شود تا خروج یک متخصص موجب توقف خط نشود.

وضعیت بازار داخلی، واردات و صادرات یاتاقان مگنتی

آمار تفکیک شده و رسمی قابل اتکا از تعداد سامانه های AMB تولیدشده، نصب شده یا واردشده به ایران در منابع عمومی بررسی شده در اکتبر ۲۰۲۶ به دست نیامد. بنابراین نسبت دادن واردات HS ۸۴۸۳۳۰ یا کل مصرف یاتاقان صنعتی به بازار یاتاقان مگنتی، خطای روش شناسی است. مناسب ترین روش ارزیابی بازار داخلی، پروژه محور است: فهرست ماشین های دوار سازگار، فرصت ساخت تجهیز جدید، جایگزینی سامانه های قدیمی و بودجه واقعی نوسازی تجهیزات را در یک نمونه ممیزی چندساله شناسایی کرد.

داده مرجع جهانی و محدودیت تفسیر آن

در یک گزارش تجاری GlobalInfoResearch که در مه ۲۰۲۵ منتشر شده، ارزش جهانی بازار AMB در سال ۲۰۲۴ حدود ۴۰۱ میلیون دلار برآورد شده و رقم پیش بینی شده ۲۰۳۱ برابر ۷۷۶ میلیون دلار اعلام شده است. این ارقام «برآورد یک ناشر بازار» هستند، نه داده رسمی گمرک یا آمار اندازه گیری شده تولید؛ تعریف مرز بازار و روش برآورد آنها بدون دسترسی به گزارش کامل قابل ممیزی مستقل نیست. با این حال وجود بازار جهانی تخصصی را نشان می دهند. (منبع: گزارش GlobalInfoResearch، برآورد بازار جهانی ۲۰۲۵)

برای مشاهده گستردگی تجارت محصولات مجاور، داده WITS بر مبنای اعلام طرف های صادرکننده در سال ۲۰۲۴ نشان می دهد صادرات کد ۸۴۸۳۳۰ به ایران از کل اتحادیه اروپا حدود ۴٫۸۸ میلیون دلار، از ترکیه حدود ۲٫۸۱ میلیون دلار و از چین حدود ۲٫۰۶ میلیون دلار بوده است. جمع این سه قلم غیرهمپوشان تقریبا ۹٫۷۵ میلیون دلار می شود؛ ارقام آلمان و ایتالیا زیرمجموعه اتحادیه اروپا هستند و نباید دوباره جمع شوند. مهم تر آن که این مبالغ به انواع اقلام یاتاقان لغزشی و محفظه یاتاقان تعلق دارند، نه واردات تاییدشده AMB. (منبع: بانک جهانی WITS، صادرات کد ۸۴۸۳۳۰ به ایران در ۲۰۲۴)

از سوی صادرات نیز داده آینه ای WITS برای ۲۰۲۴، اقلام HS ۸۴۸۳۳۰ ایران را نزد چند کشور مقصد با ارقام عموما چند هزار دلاری ثبت کرده است؛ این داده هیچ اثباتی درباره صادرات یاتاقان مغناطیسی نمی دهد. برای برآورد واقعی اندازه بازار AMB باید از گمرک شرح کالا، از خریداران صنعتی شمار روتورها و برنامه تعمیر و از تامین کنندگان فهرست قطعات و سفارش های مرتبط اخذ و تطبیق شود. روش مصرف ظاهری تولید + واردات – صادرات فقط وقتی معتبر است که هر سه متغیر مربوط به محصول هم تعریف باشند. (منبع: بانک جهانی WITS، واردات گزارش شده از ایران در ۲۰۲۴)

چگونه تقاضای قابل دستیابی سنجیده شود؟

به عنوان مثال محاسباتی و نه آمار ایران، اگر در یک مطالعه میدانی ۱۵۰ ماشین دوار قابل بررسی شناسایی شود و ۱۲ درصد آنها طی سه سال آینده امکان تصمیم سرمایه گذاری درباره تعلیق مغناطیسی داشته باشند، ۱۸ پروژه بالقوه در کل دوره یا متوسط ۶ پروژه در سال حاصل می شود. این عدد هنوز «تقاضای قطعی» نیست، زیرا امکان سازگاری روتور، نیاز به طراحی مجدد پوسته، کیفیت توان، دوره توقف قابل قبول و ارزش اقتصادی پروژه باید در هر مورد تایید شود. برای توجیه ظرفیت ۶۰ سامانه در سال، اثبات تقاضای داخلی به تنهایی بدون قراردادهای معتبر یا بازار صادراتی همتراز دشوار است.

مزیت صادراتی بالقوه در ارائه طراحی بومی، بسته کنترلر و خدمات راه اندازی تعریف می شود، نه فقط فروش قطعات فلزی. با این حال الزامات گواهی آزمون، خدمات پس از نصب، تامین قطعه طی چرخه عمر و محدودیت های بانکی و بازرگانی می تواند مانع تحقق صادرات شود. بنابراین برنامه ظرفیت نباید صرفا بر نرخ رشد گزارش های جهانی بنا شود.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید یاتاقان مگنتی

پیش امکان سنجی زیر یک «مثال مهندسی یکپارچه به دلار آمریکا با مبنای اکتبر ۲۰۲۶» است. اعداد بودجه پژوهشی و فرض مدیریتی اند و ادعای استعلام فروشنده، قیمت رسمی زمین ایران یا برآورد ممیزی شده سرمایه گذاری ندارند. تبدیل آنها به ریال بدون تعیین محل اجرا، شرایط تامین و تاریخ ارز می تواند گمراه کننده باشد. مبنای تولید، سال عملیاتی پایدار با ۷۵ درصد بهره برداری از ۶۰ سامانه سالم و فروش ۴۵ مجموعه کامل در سال است.

مفروضات یکسان سناریوی پایه

در این مدل: ۲۵۰ روز کاری، یک شیفت هشت ساعته، ۶۴ مجموعه آغاز ساخت برای تحقق ظرفیت سالم ۶۰، فروش پایدار ۴۵ سامانه در سال، میانگین قیمت فروش فرضی ۷۸ هزار دلار برای هر سامانه، هزینه مواد و قطعات ۲۹ هزار دلار، هزینه متغیر کل ۳۵ هزار دلار و هزینه ثابت نقدی سالانه ۱٫۱۱ میلیون دلار در نظر گرفته شده است. قیمت فروش، حتی با ارجاع به محصولات مشابه، بدون قرارداد مشتری قابل تایید قطعی نیست.

سرمایه ثابت و بودجه تجهیزات

بر اساس اقلام برآوردی این سناریو، سرمایه ثابت با زمین و ساختمان در مجموع حدود ۳,۸۸۰,۰۰۰ دلار است. از آن، ساخت و تجهیز ماشین آلات تنها بخشی از پروژه است و هزینه ریگ آزمون، مهندسی، تضمین ایمنی و آماده سازی محصول نباید با اقلام عمرانی یا خرید ماشین افزار خلط شود. سهم بودجه ای کارخانه و فناوری در جدول زیر بیان شده است.

در صورت اجاره محل یا انتخاب مدل ساخت برون سپاری شده، سرمایه ثابت می تواند کمتر شود اما اجاره و خدمات پیمانکاری در هزینه جاری افزایش پیدا می کند. همچنین اگر تجهیزات کنترل و حسگرها صرفا مونتاژ شوند و تولید کامل کنترلر انجام نگیرد، ساختار هزینه و ارزش افزوده تغییر خواهد کرد؛ سناریوی حاضر ترکیبی از ماشین کاری داخلی و خرید قطعات حساس است.

سرمایه در گردش مبتنی بر چرخه نقدی

سرمایه در گردش صرفا درصدی از سرمایه ثابت نیست. فرض شده موجودی مواد و قطعات معادل ۳ ماه مصرف سالانه (۳۲۶,۲۵۰ دلار)، کالای در جریان ساخت معادل یک ماه هزینه متغیر (۱۳۱,۲۵۰ دلار)، محصول آماده معادل نیم ماه هزینه متغیر (۶۵,۶۲۵ دلار)، مطالبات ۶۰ روزه فروش (۵۷۶,۹۸۶ دلار)، پیش پرداخت قطعات وارداتی ۱۵۰ هزار دلار و ذخیره نقدی عملیاتی ۲۰۰ هزار دلار باشد. در مقابل، اعتبار خرید معادل ۴۵ روز مواد سالانه تقریبا ۱۶۰,۸۹۰ دلار از نیاز نقدینگی کسر می شود.

با همین مفروضات، سرمایه در گردش خالص حدود ۱,۲۸۹,۲۲۱ دلار برآورد می شود. این برآورد نسبت به پیش پرداخت مشتری، نیاز به موجودی ایمنی قطعه خاص، دوره ترخیص و نحوه پرداخت ارزی بسیار حساس است، اما در نسخه نهایی به جای چند سناریوی منتشرشده از یک فرض محاسباتی واحد استفاده شده است.

سرمایه گذاری اولیه و فروش سناریوی مبنا

با جمع سرمایه ثابت ۳,۸۸۰,۰۰۰ دلار و سرمایه در گردش خالص ۱,۲۸۹,۲۲۱ دلار، کل نیاز مالی اولیه پروژه حدود ۵,۱۶۹,۲۲۱ دلار است. در یک سال بهره برداری پایدار، فروش ۴۵ سامانه با متوسط قیمت فرضی ۷۸ هزار دلار، درآمد ۳,۵۱۰,۰۰۰ دلار به دست می دهد؛ اگر کل ۶۰ سامانه اسمی تولید و فروخته شوند، این درآمد پایه خودبه خود تحقق نمی یابد و باید سفارش و پذیرش محصول برای ظرفیت بالاتر وجود داشته باشد.

هزینه متغیر ۴۵ سامانه با فرض ۳۵ هزار دلار برای هر واحد، حدود ۱,۵۷۵,۰۰۰ دلار است که شامل هزینه مواد، مونتاژ متغیر، قطعات مصرفی و بخشی از آزمون می شود. هزینه ثابت نقدی سالانه حدود ۱,۱۱۰,۰۰۰ دلار برای حقوق و خدمات تخصصی، نگهداری پایه، هزینه های اداری و الزامات ثابت کنترل کیفیت فرض شده است. بنابراین مازاد عملیاتی پیش از استهلاک، هزینه تامین مالی و مالیات (EBITDA) در این مثال برابر حدود ۸۲۵,۰۰۰ دلار در سال است. EBITDA سود خالص و جریان نقدی آزاد سهامدار نیست؛ ارقام استهلاک، مخارج سرمایه ای نگهدارنده، مالیات، بدهی و دوره راه اندازی برای IRR یا NPV معتبر کافی نیستند و از ارائه چنین شاخص هایی بدون برنامه مالی تفصیلی خودداری شده است.

از زاویه سرمایه گذار، نکته اساسی این است که تامین بودجه ساخت کارخانه به تنهایی کافی نیست: هزینه توسعه و تایید کنترلر، آزمون فرود اضطراری، دستیابی به نرخ قبولی محصول، قرارداد تامین قطعات الکترونیک و مسئولیت عملکرد سامانه روی ماشین مشتری باید در مرحله مطالعات اختصاصی روشن شوند. اصلاح یک ایراد پایداری کنترل پس از نصب می تواند هزینه ای بیشتر از صرفه جویی حاصل از خرید ماشین ارزان ایجاد کند.

چک لیست عددی سرمایه گذاری در سناریوی یکپارچه

ریسک های فنی و اجرایی و الزامات تصمیم سرمایه گذاری

ریسک نخست، دستیابی به پایداری قابل تکرار سامانه کامل تحت سرعت و بار واقعی است. عملکرد یک نمونه آزمایشگاهی در حالت شناوری بدون چرخش، گواه آمادگی صنعتی نیست. ریسک دوم، قابلیت اطمینان سامانه پشتیبان هنگام خطا و توقف ناگهانی است که طراحی و تست آن باید هم سطح مجموعه مغناطیسی جدی گرفته شود. ریسک سوم، وابستگی به حسگر، قطعات قدرت و بردهای پردازشی وارداتی و احتمال تغییر نسل قطعه در چرخه عمر محصول است.

در بخش اجرا، کیفیت استراتژی برون سپاری ماشین کاری و مونتاژ PCB، مدیریت تلرانس، امنیت آزمون دور بالا و ثبت داده های سریالی مشخص می کند نرخ بازکاری چه اندازه خواهد بود. در بخش اقتصادی نیز به جای فرض فروش کامل ظرفیت، باید پذیرش اولیه محصول در یک ماشین واقعی، تعهد فنی مشتری و هزینه ضمانت در مدل درآمدی قرار گیرد. انتخاب فناوری AMB زمانی اولویت دارد که کاربری هدف از حذف روغن و کنترل فعال ارتعاش مزیتی قابل اندازه گیری به دست آورد.

مسیر منطقی ورود به پروژه به صورت مرحله ای است: تدوین مشخصات یک خانواده محصول محدود، توسعه نمونه مهندسی، تست پایایی و خطا در آزمایشگاه ایمن، نصب آزمایشی روی تجهیز صنعتی، طراحی نظام کیفیت و قطعات یدکی، سپس تصمیم درباره سرمایه گذاری کامل خط تولید. اجرای یکباره کارخانه برای چندین دامنه قطر و دور بدون نمونه معتبر، ریسک قفل شدن سرمایه را بالا می برد.

جمع بندی تخصصی طرح

تولید یاتاقان مگنتی بیش از آنکه کسب و کار ساخت یک یاتاقان فلزی باشد، فعالیتی ترکیبی در مهندسی روتور، الکترومغناطیس، کنترل دیجیتال، ساخت دقیق و تضمین ایمنی است. ظرفیت اسمی ۶۰ سامانه در سال و سرمایه گذاری نمونه حدود ۵٫۱۷ میلیون دلار تنها یک مبنای مقایسه و طرح سوال برای سرمایه گذار است، نه قیمت قطعی راه اندازی کارخانه یا پیش بینی سود تضمین شده. مزیت رقابتی پایدار در این حوزه از دانش طراحی، آزمون معتبر و تکرارپذیری عملکرد محصول حاصل می شود.

پیش از تصمیم نهایی باید امکان فروش سالانه ۴۵ سامانه کامل از طریق شناسایی کاربرد و تایید فنی در پروژه های مشخص، وضعیت حقوقی کد محصول و تعرفه، پیش فاکتور ماشین آلات و قطعات، برنامه توسعه کنترلر و تست ریگ، و مدل مالی ارزی و ریالی اختصاصی بررسی شود. مقاله حاضر برای غربالگری اولیه و تعریف محدوده مشاوره مفید است و جایگزین طراحی اجرایی، قرارداد مهندسی یا مطالعه امکان سنجی بانکی نیست.

روش شناسی مالی: مبالغ سرمایه ثابت، BOM، قیمت فروش، هزینه سالانه و چرخه نقدی سناریوی ۲۰۲۶، همگی فرض مطالعاتی مستقل هستند و به منابع آماری فوق نسبت داده نمی شوند. داده های رسمی و صنعتی صرفا برای تعریف فناوری، کدها، استانداردها و شواهد محدود بازار به کار رفته اند.
