تولید مقاومت اتصال به زمین نوترال، یا Neutral Grounding Resistor، فعالیتی در مرز ساخت تجهیزات فلزی دقیق، مهندسی عایق فشار متوسط و طراحی حفاظت شبکه برق است. این تجهیز بین نقطه نوترال ترانسفورماتور یا ژنراتور و زمین قرار می گیرد تا جریان خطای تک فاز به زمین را به مقدار طراحی شده محدود کند. ارزش اقتصادی آن صرفا در ساخت یک جعبه فلزی حاوی مقاومت نیست؛ تطابق رفتار الکتریکی و حرارتی مجموعه با مشخصات شبکه، پایداری اتصالات و قابلیت اثبات عملکرد در آزمون های کارخانه ای تعیین کننده است. این مقاله مبانی تصمیم گیری اولیه برای راه اندازی واحد تولید NGR در ایران را بررسی می کند و برای شفافیت اقتصادی، یک سناریوی نمونه بر حسب دلار آمریکا ارائه می دهد.
دامنه مطالعه: مقاومت های نوترال فلزی، خشک و با خنک کاری طبیعی هوا برای سیستم های صنعتی عمدتا ۶٫۶ تا ۲۰ کیلوولت. این مقاله درباره چاه ارت، الکترود زمین، مقاومت ویژه خاک یا دستگاه اندازه گیری مقاومت زمین نیست. مقادیر مالی سال مرجع ۲۰۲۶ صرفا فرض مطالعاتی یا قیمت مرجع منتشرشده اند، نه استعلام الزام آور فروشندگان ایرانی.
مقاومت اتصال به زمین چیست و چه محصولاتی می توان تولید کرد؟

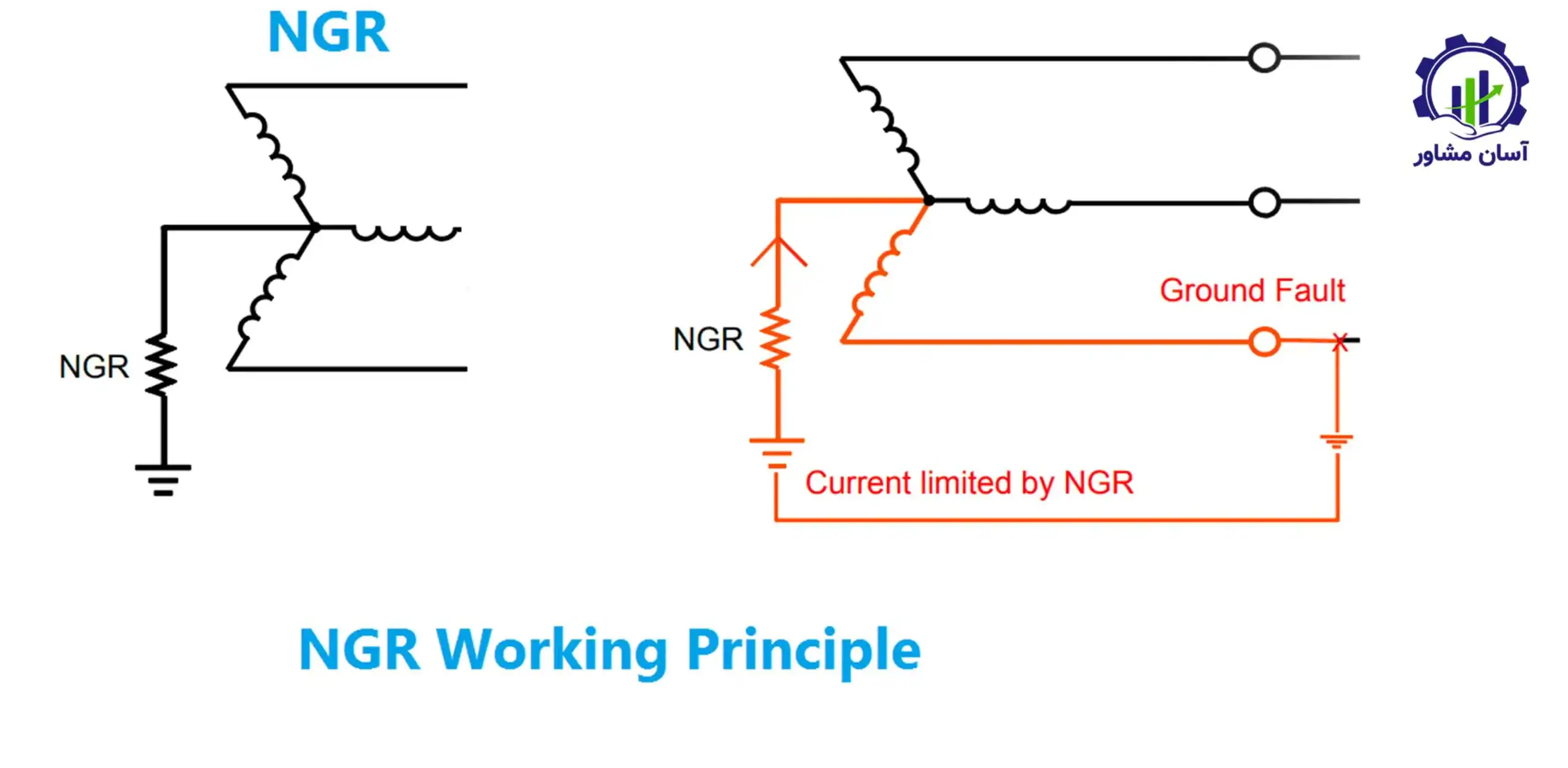

هنگام وقوع اتصال یک فاز به زمین، مقدار جریان خطا به شیوه زمین کردن نوترال، امپدانس شبکه و سهم خازنی فیدرها بستگی دارد. قرار دادن مقاومت در مسیر نوترال به زمین می تواند جریان عبوری را به سطحی برساند که با طراحی حرارتی تجهیزات و تنظیم رله های حفاظتی سازگار باشد. این تجهیز به تنهایی جایگزین رله، ترانس جریان یا مطالعه هماهنگی حفاظتی نیست. انتخاب مقاومت بیش از حد بزرگ ممکن است آشکارسازی خطا را دشوار کند و مقاومت بیش از حد کوچک تنش گرمایی و مکانیکی را بالا ببرد.

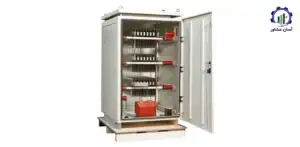

گروه های محصول و مشخصات سفارش
از دید تولیدی می توان سبد را به مقاومت کم اهم با جریان خطای نسبتا بالا (Low Resistance Grounding)، مقاومت پر اهم با جریان محدود و گاه بهره برداری پیوسته (High Resistance Grounding)، و مجموعه های سفارشی نصب در فضای باز یا داخل ساختمان تقسیم کرد. با وجود این، برچسب HRG یا LRG به تنهایی مشخصات خرید نیست؛ ولتاژ فاز به زمین، جریان نامی، زمان تحمل جریان، جریان پیوسته مجاز، دمای محیط، ارتفاع محل نصب، سطح آلودگی، درجه حفاظت محفظه و الزامات آزمون باید در برگه مشخصات درج شوند.
| نوع نمونه | ولتاژ شبکه | جریان خطا | زمان نامی | مقاومت اسمی تقریبی | موقعیت کاربرد |
|---|---|---|---|---|---|
| NGR-A | ۶٫۶ kV | ۴۰۰ A | ۱۰ ثانیه | ۹٫۵۳ اهم | شبکه صنعتی فشار متوسط |
| NGR-B | ۱۱ kV | ۴۰۰ A | ۱۰ ثانیه | ۱۵٫۸۸ اهم | نوترال ترانس یا ژنراتور |
| NGR-C | ۲۰ kV | ۲۰۰ A | ۱۰ ثانیه | ۵۷٫۷۴ اهم | شبکه توزیع صنعتی خاص |
اعداد این جدول از رابطه ولتاژ نامی خط به خط تقسیم بر ریشه سه و سپس تقسیم بر جریان مورد نظر محاسبه شده اند؛ مشخصات واقعی فقط پس از مطالعه اتصال کوتاه، شرایط نوترال و سیستم حفاظت تعیین می شوند. نمونه های صنعتی منتشرشده، رده های متنوعی از ولتاژ، جریان خطا و زمان نامی را نشان می دهند (منبع: جدول مشخصات فنی مقاومت اتصال زمین نوترال شرکت JDC).
مبنای طراحی الکتریکی و حرارتی
برای اتصال مستقیم مقاومت بین نوترال و زمین در یک سیستم سه فاز متعادل، رابطه ساده طراحی اولیه R ≈ U_LL/(√۳ × I_g) است؛ U_LL ولتاژ خط به خط و I_g جریان محدودشده هدف است. برای شبکه ۱۱ کیلوولت با جریان هدف ۴۰۰ آمپر، ولتاژ نوترال به زمین در خطا تقریبا ۶٫۳۵ کیلوولت و مقاومت در دمای مرجع حدود ۱۵٫۸۸ اهم می شود. توان لحظه ای در این شرط تقریبا I²R = ۲٫۵۴ مگاوات است، اما این مقدار را نباید توان مصرفی مداوم کارخانه یا توان کارکرد عادی دستگاه دانست. در خطای ۱۰ ثانیه ای، انرژی الکتریکی متناظر حدود ۲۵٫۴ مگاژول خواهد بود.
این محاسبه یک غربالگری مهندسی است و با تغییر مقاومت در اثر افزایش دما، توزیع غیریکنواخت گرما، امپدانس شبکه و رفتار گذرای خطا اصلاح می شود. اگر به صورت کاملا ایده آل ظرفیت گرمایی ویژه ماده ۰٫۵ کیلوژول بر کیلوگرم-کلوین و افزایش دما ۶۵۰ کلوین فرض شود، جذب ۲۵٫۴ مگاژول حداقل جرمی در حدود ۷۸ کیلوگرم ماده مقاومتی نتیجه می دهد. این عدد وزن قطعی المان یا دستگاه نیست؛ طراح باید حد دمای نقاط داغ، جرم اجزای فعال، شرایط سرد شدن، چرخه تکرار خطا و حاشیه ایمنی را جداگانه کنترل کند.
معرفی کد آیسیک و کد محصول مقاومت اتصال به زمین
کد ISIC معرف طبقه فعالیت صنعتی است، نه شماره فنی هر مدل تولیدشده. بر پایه طبقه بندی بین المللی ISIC Rev.۴ سازمان ملل، ۲۷۹۰؛ ساخت سایر تجهیزات الکتریکی شامل تولید مقاومت ها و اجزای الکتریکی مشابه است و برای یک واحد سازنده مقاومت های صنعتی نوترال نقطه شروع قابل دفاعی محسوب می شود. در مقابل، کد ۲۶۱۰ ناظر به مقاومت ها و اجزای ویژه کاربرد الکترونیکی است و نباید بدون بررسی برای این تجهیزات قدرت انتخاب شود (منبع: طبقه بندی فعالیت صنعتی ISIC ۲۷۹۰، بخش آمار سازمان ملل).
شماره محصول صنعتی و شناسه فعالیت در سامانه های وزارت صنعت ایران ممکن است ساختاری متفاوت از کد چهاررقمی ISIC داشته باشد. از این رو درج یک «کد محصول قطعی ایرانی» بدون استعلام از فهرست معتبر محصول و شرح دقیق NGR گمراه کننده است. پیش از درخواست جواز تاسیس باید مشخصات محصول، مستقل یا همراه با تابلو و ترانس زمین کننده بودن و شرح عملیات واقعی کارخانه در مرجع صدور مجوز بررسی شود.
کد تعرفه گمرکی و HS Code مقاومت اتصال به زمین
سرعنوان بین المللی ۸۵۳۳ مربوط به مقاومت های الکتریکی به جز مقاومت های گرم کننده است. برای NGR به شکل مقاومت ثابت با توان نامی بیش از ۲۰ وات، HS 853329 شش رقمی یک نامزد طبقه بندی منطقی است؛ 853390 به قطعات مقاومت ها مربوط می شود (منبع: فصل ۸۵ تعرفه HS ۲۰۲۲، سازمان جهانی گمرک). اینها زیرردیف های بین المللی HS ۲۰۲۲ هستند و به معنای تعیین قطعی زیرردیف هشت یا ده رقمی ایران، نرخ حقوق ورودی یا شمول مجموعه های مرکب نیستند.
اگر محصول وارداتی همراه ترانس زمین کننده، تابلو کنترل، کلید یا متعلقات حفاظت باشد، طبقه بندی مجموعه نهایی ممکن است با مقاومت مجرد متفاوت شود. بنابراین گزارش های تجارت مربوط به ۸۵۳۳۲۹ هم انواع متعدد مقاومت ثابت صنعتی را در بر می گیرند و نمی توان ارزش واردات یا صادرات این ردیف را به عنوان «بازار NGR ایران» معرفی کرد. دریافت نظر تعرفه ای بر اساس نقشه و فهرست اجزای کالا پیش از انعقاد قرارداد ضروری است.

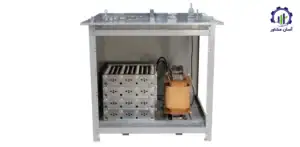

مواد اولیه و الزامات زنجیره تأمین
هسته فنی محصول از نوار، شبکه یا صفحه مقاومتی فلزی تشکیل می شود. آلیاژهای مقاومتی با رفتار حرارتی مناسب، از جمله برخی فولادهای زنگ نزن و ترکیبات نیکل-کروم، متناسب با دمای طراحی، ضریب تغییر مقاومت، قابلیت شکل دهی و خوردگی انتخاب می شوند. فولاد کربنی یا ورق گالوانیزه اغلب برای محفظه، شاسی و پوشش قابل استفاده است، اما انتخاب جنس المان تنها بر مبنای قیمت هر کیلوگرم درست نیست: افزایش مقاومت با دما، اکسیدشدن در گرمای گذرا و خزش اتصال بر طول عمر تجهیز اثر دارند.
عایق های سرامیکی یا پلیمری تاییدشده، شینه و رابط مسی یا آلومینیومی، اتصالات پیچ و مهره ای مقاوم به دما، بوشینگ، ترمینال زمین، مش تهویه، پوشش محافظ و پلاک مشخصات نیز بخشی از اقلام اصلی هستند. طراحی باید فاصله هوایی و خزشی، اثر آلودگی، بار مکانیکی در حمل و امکان تعویض مدول های مقاومت را پوشش دهد. در نمونه های فضای باز کنترل نفوذ باران، آب بندی نقاط ورود کابل و جلوگیری از دسترسی اتفاقی به قطعات داغ ضروری است.
برآورد مواد برای ظرفیت مبنا
برای محاسبه اولیه، دستگاهی با وزن نهایی متوسط حدود ۴۴۰ تا ۴۶۰ کیلوگرم در نظر گرفته می شود؛ این وزن صرفا فرض سبد نمونه است و با سازه و رده ولتاژ تغییر می کند. در هر دستگاه به طور فرضی ۳۰۰ کیلوگرم ورق و پروفیل محفظه، ۶۰ کیلوگرم آلیاژ مقاومتی، ۵۰ کیلوگرم اتصالات و اجزای فلزی دیگر و حدود ۴۰ کیلوگرم عایق، یراق و اقلام غیرفلزی مصرف می شود. جمع کل ۴۵۰ کیلوگرم است. با بازده ۹۲ درصد برای ۴۱۰ کیلوگرم اقلام فلزی، خرید خام فلزی هر دستگاه حدود ۴۴۶ کیلوگرم و برای ظرفیت اسمی ۱۰۰ دستگاه، ۴۴٫۶ تن در سال خواهد بود. برای خروجی فروش ۷۵ دستگاه، مقدار متناظر ۳۳٫۴ تن است.
این ارقام از نقشه ساخت یا BOM واقعی به دست نیامده و مبنای سفارش مواد نیستند. در پروژه اجرایی لازم است اختلاف وزن آلیاژ مقاومتی بین مدل ۶٫۶ و ۲۰ کیلوولت، پرت برش ورق، برگشت ضایعات قابل بازیافت، حداقل مقدار خرید و زمان تامین عایق ها و آلیاژها در مدل مواد اصلاح شود.
فرآیند تولید مقاومت اتصال زمین نوترال
جریان تولید با بررسی الزامات الکتریکی آغاز می شود، از محاسبه و نقشه کشی به آماده سازی المان و سازه می رسد، با مونتاژ الکتریکی ادامه پیدا می کند و پس از آزمون و مستندسازی پایان می یابد. ترتیب منطقی عبارت است از: مشخصات شبکه ← طراحی و محاسبات ← تهیه مواد و کنترل ورودی ← برش و فرم دهی ← اتصال المان ها و ساخت محفظه ← مونتاژ عایقی و الکتریکی ← آزمون روتین و بازرسی ← بسته بندی و تحویل. جدا کردن بازرسی از ساخت و تعریف نقاط توقف کیفیت، ریسک ارسال محصول معیوب را کم می کند.
مهندسی سفارش و تهیه مدارک ساخت
واحد فنی ابتدا ولتاژ شبکه، وضعیت دسترسی به نوترال، جریان خطای مطلوب، زمان قطع حفاظت، دمای محل نصب و درجه حفاظت را از کارفرما دریافت می کند. سپس مقاومت اولیه، تعداد شاخه های سری و موازی، توان گذرا، حد دمای عناصر، فاصله های عایقی و اتصالات محاسبه می شود. خروجی این مرحله شامل نقشه مکانیکی، نقشه مونتاژ، فهرست اقلام، روش آزمون و معیار پذیرش است. تغییر جریان یا زمان نامی بدون بازنگری گرمایی و مکانیکی مجاز نیست.
ساخت و آماده سازی عناصر مقاومتی
نوار یا ورق مقاومتی بر اساس ابعاد محاسبه شده برش و با ابزارهای مخصوص فرم داده می شود تا سطح تبادل حرارتی و فاصله بین شبکه ها تامین شود. نوع اتصال جوشی یا پیچی باید با خواص آلیاژ و چرخه دمایی هماهنگ باشد؛ به ویژه محل اتصال نباید به نقطه داغ ناخواسته تبدیل شود. اندازه گیری مقاومت هر گروه پس از شکل دهی، قبل از مونتاژ نهایی، امکان اصلاح خطاهای ناشی از طول موثر و اتصال را فراهم می کند.
ساخت محفظه و شاسی
در کارگاه ورق کاری، ورق بدنه برش می خورد، خم می شود، با جوش یا اتصال مکانیکی به شاسی تبدیل می شود و محل عایق ها، پنجره های تهویه، پایه های نصب و ورودی کابل روی آن آماده می گردد. انتخاب ضخامت ورق باید هم بار حمل و هم حد تغییر شکل را پاسخ دهد. گوشه های تیز و پلیسه ها روی کیفیت پوشش و ایمنی کار اثر نامطلوب دارند. گالوانیزه گرم یا پوشش مناسب محیط، به شرط سازگاری با دما و مشخصات کارفرما، پس از آماده سازی اعمال می شود.
مونتاژ، اتصالات و کنترل فاصله های عایقی
المان ها بر بستر عایق نصب و با شینه های هادی به آرایش سری یا موازی مدنظر متصل می شوند. نیروی بستن پیچ، واشرهای مناسب انبساط گرمایی و دسترسی برای بازبینی باید کنترل شود. کنترل فاصله های هوایی و خزشی باید با رده ولتاژ، آلودگی و ضریب ارتفاع هماهنگ باشد و از یک عدد ثابت برای همه مدل ها استفاده نشود. در نهایت مسیر اتصال بدنه به زمین، نقاط حمل، گاردهای حفاظت از تماس و نشانه گذاری ترمینال ها بازرسی می شود.
آزمون، پلاک گذاری و تحویل
پس از مونتاژ، مقاومت در دمای مرجع اندازه گیری و با تلرانس مصوب تطبیق می شود؛ آزمون پیوستگی مدار، مقاومت عایقی، استقامت دی الکتریک متناسب با طرح، پیوستگی اتصال حفاظتی بدنه و بررسی ظاهری انجام می گیرد. آزمون گرمایی یا تحمل جریان خطا در توان بالا ممکن است به آزمایشگاه مجهز یا آزمون نوع خارج از کارخانه نیاز داشته باشد؛ یک دستگاه تست ولتاژ بالا به تنهایی اثبات تحمل ۲۵ مگاژول انرژی حرارتی نیست. گواهی آزمون، نقشه As-built، راهنمای نصب و دستور بازرسی دوره ای باید همراه دستگاه باشد.
ماشین آلات و تجهیزات خط تولید NGR
تجهیزات اصلی کارخانه بیشتر ماهیت ورق کاری، ساخت سازه و مونتاژ دقیق دارند، ولی توانایی آزمون الکتریکی و ردیابی نتایج مهم ترین تفاوت آن با یک کارگاه فلزکاری معمولی است. برای ظرفیت حدود ۱۰۰ دستگاه در سال، استفاده از برش CNC، پرس برک، دستگاه های جوش، ابزار ساخت فیکسچر و میزهای مونتاژ توجیه فنی اولیه دارد. تجهیزات آبکاری و رنگ را می توان در سناریوی مبنا برون سپاری کرد تا سرمایه اولیه کاهش یابد.
| تجهیز یا مجموعه | مشخصات مناسب برای بررسی | بازه مرجع قیمت دلار در ۲۰۲۶ | ملاحظه انتخاب |
|---|---|---|---|
| میز برش پلاسما CNC | میز حدود ۱٫۵×۳ متر، کنترل ارتفاع مشعل | ۱۲٬۰۰۰ تا ۳۰٬۰۰۰ | دقت و کیفیت لبه و توان برش |
| پرس برک NC/CNC | حدود ۸۰ تن، طول ۲٫۵ متر | ۱۸٬۰۰۰ تا ۳۴٬۰۰۰ | ابزار خم، کنترل زاویه و خدمات |
| برش و سوراخ کاری تکمیلی | پانچ، دریل ستونی و ابزار برش | ۹٬۰۰۰ تا ۲۰٬۰۰۰ | متناسب با نقشه قطعات |
| ایستگاه های جوش و ساخت شاسی | MIG/TIG، فیکسچر و تهویه موضعی | ۱۰٬۰۰۰ تا ۲۵٬۰۰۰ | کنترل کیفیت اتصال |
| ابزار فرم دهی المان مقاومتی | ابزار سفارشی، جیگ و قالب سبک | ۲۰٬۰۰۰ تا ۴۵٬۰۰۰ | ماده و شکل المان تعیین کننده است |
| آزمایشگاه برق و اندازه گیری | ابزار اندازه گیری اهم، تست عایق و تست ولتاژ | ۲۵٬۰۰۰ تا ۶۰٬۰۰۰ | آزمون حرارتی توان بالا جداست |
این بازه ها قیمت روز قطعی یک سبد کارخانه نیستند. برای راستی آزمایی حدود هزینه، فهرست قیمت دستگاه های پلاسما (منبع: راهنمای قیمت دستگاه برش پلاسمای CNC شرکت Arclight) و دو نمونه قیمت پرس برک منتشرشده در اکتبر ۲۰۲۶ (منبع: نمونه قیمت پرس برک CNC شرکت KRRASS، اکتبر ۲۰۲۶) بررسی شده اند. بودجه هر ردیف جدول، بازه مطالعاتی برای انتخاب تجهیز هم مشخصات است و نباید عینا به پیش فاکتور خرید ایران تعبیر شود. فهرست دستگاه های آزمون ولتاژ بالا نیز مبنای مقایسه محدود است (منبع: فهرست قیمت دستگاه های آزمون HiPot شرکت Hanco). اختلاف ارز مبدا، تجهیزات همراه، حمل، خدمات نصب و مشخصات حفاظتی می تواند قیمت تحویل را تغییر دهد. دستگاه ۵۰ کیلوولت AC با قیمت فهرست شده نزدیک به ۱۰ هزار دلار در زمان بررسی، فقط بخشی از امکانات لازم برای آزمایشگاه است و نیاز آزمون نوع را حذف نمی کند.
بالانس خط و محدودیت ظرفیت
خط NGR معمولا پیوسته و تک محصولی نیست؛ ظرفیت واقعی آن تابع ساعات مهندسی هر سفارش، تعداد محل های مونتاژ، زمان خم کاری، زمان خشک شدن پوشش برون سپاری شده و برنامه آزمون است. در سناریوی مبنا ۲۵۰ روز کاری، یک شیفت هشت ساعته و ضریب اثربخشی ۸۰ درصد برای ایستگاه محدودکننده در نظر گرفته می شود؛ بنابراین ۱۶۰۰ ساعت موثر سالانه در دسترس است. برای تولید اسمی ۱۰۰ دستگاه، زمان موثر قابل تخصیص در ایستگاه گلوگاه به طور متوسط ۱۶ ساعت به ازای هر دستگاه است. این مقدار زمان کل نفر-ساعت ساخت دستگاه نیست، زیرا عملیات مهندسی، ساخت بدنه و مونتاژ می توانند همزمان انجام شوند.
اگر آزمون نهایی یا ساخت عناصر مقاومتی در عمل بیش از ۱۶ ساعت از زمان ایستگاه محدودکننده برای هر دستگاه اشغال کند، ظرفیت اسمی ۱۰۰ دستگاه محقق نمی شود مگر با افزایش میزها، برون سپاری یا اضافه کاری. برای هر رده ولتاژ لازم است زمان استاندارد مستقل تعریف شود و ظرفیت معادل بر حسب ترکیب سفارش ها محاسبه گردد.
کنترل کیفیت، استانداردها و الزامات صدور مجوز
استاندارد IEC 60076-25:2023 مشخصا به مقاومت های زمین کردن نوترال از نوع خشک با خنک کاری طبیعی هوا می پردازد و الزامات مشخصات، شرایط کار، آزمون و علامت گذاری را تعریف می کند (منبع: استاندارد IEC ۶۰۰۷۶-۲۵:۲۰۲۳، مقاومت اتصال زمین نوترال). استاندارد IEEE C57.۳۲-۲۰۱۵ نیز درباره تجهیزات زمین کردن نوترال است، اما صفحه رسمی IEEE وضعیت آن را از تاریخ ۲۶ مارس ۲۰۲۶ «Inactive-Reserved» اعلام کرده است؛ بنابراین در اسناد سفارش سال ۲۰۲۶ باید نسخه و وضعیت پذیرش قراردادی آن شفاف باشد (منبع: وضعیت استاندارد IEEE C57.۳۲-۲۰۱۵، انجمن IEEE).
کنترل کیفیت باید سه لایه داشته باشد:
- ورودی (ترکیب و گواهی مواد مقاومتی، عایق و ورق)
- حین ساخت (ابعاد، مقاومت گروهی، کیفیت جوش و کنترل گشتاور)
- نهایی (مقاومت، عایق، اتصال بدنه، پلاک و مدارک)
در آزمون گرمایی، پذیرش باید نسبت به مشخصات استاندارد انتخابی و توافق قراردادی تعیین شود؛ مقدار افزایش دمای عمومی را نمی توان بدون اشاره به زمان نامی، روش آزمون و جنس المان به همه NGRها تعمیم داد.
برای سرمایه گذار ایرانی، مسیر اداری می تواند شامل بررسی محل و کاربری صنعتی، جواز تاسیس، الزامات محیط زیست و ایمنی، تامین زیرساخت، پروانه بهره برداری و تعهدات مرتبط با استانداردهای قراردادی باشد. داشتن پروانه بهره برداری به تنهایی تایید عملکرد هر محصول یا گواهی آزمایشگاه نیست. پیش از خرید ماشین آلات، فهرست مجوزها و کد محصول باید با مرجع ذی صلاح همان زمان کنترل شود؛ این مقاله صدور هیچ مجوزی را تضمین نمی کند.
از منظر HSE، ایستگاه تست ولتاژ بالا باید محصور، دارای اینترلاک، چراغ هشدار، قطع اضطراری و روش تخلیه انرژی باقی مانده باشد. ذرات برش، دود جوش، جابه جایی سازه سنگین و سطح داغ المان در آزمون حرارتی نیز به ارزیابی ریسک اختصاصی نیاز دارند. ضایعات فلزی امکان تفکیک و بازیافت دارند؛ ترکیب مواد پوشش و پسماند مصرفی با پیمانکار دارای صلاحیت مدیریت شود.
زمین، ساختمان و نیروی انسانی مورد نیاز
برای سناریوی ۱۰۰ دستگاه در سال، یک قطعه صنعتی حدود ۱۵۰۰ متر مربع با ۸۰۰ متر مربع زیربنای اولیه فرض می شود. حدود ۶۵۰ متر مربع از ساختمان به سالن ساخت، مونتاژ، انبار موقت و مسیر ایمن جابه جایی اختصاص دارد و ۱۵۰ متر مربع دیگر برای آزمایشگاه، امور فنی و اداری پیش بینی می شود. مابقی زمین به راه دسترسی، بارگیری، ایمنی پیرامونی و توسعه احتمالی اختصاص می یابد. این مقادیر برآورد جانمایی اولیه هستند و نقشه نهایی، محدودیت قانونی سطح اشغال، فضای ایزوله آزمون، ابعاد بزرگ ترین مدل تولیدی و شعاع حرکت لیفتراک می توانند آنها را تغییر دهند.
با فرض برون سپاری پوشش نهایی و بخشی از آزمون نوع، ۱۷ تا ۲۱ نفر برای مدیریت، طراحی برق و مکانیک، ساخت و جوشکاری، مونتاژ، کنترل کیفیت، انبار و پشتیبانی یک بازه اولیه است. در مدل مالی مبنا ۱۹ نفر فرض شده اند. صلاحیت مسئول طراحی و مسئول آزمون الکتریکی اهمیت بیشتری از افزایش صرف تعداد کارگران دارد؛ همچنین برای سفارش های سفارشی، مهندسی و تهیه نقشه باید در برنامه ظرفیت دیده شود.
بازار مقاومت اتصال زمین در ایران و تجارت خارجی
مشتری نهایی NGR معمولا یک پروژه شبکه برق صنعتی، نیروگاهی، معدنی، فولادی، پتروشیمی، تاسیسات بزرگ یا توسعه پست و ژنراتور است. نیاز خرید از ایجاد نقطه نوترال جدید، تغییر فلسفه حفاظت، توسعه ظرفیت و تعویض تجهیز فرسوده یا نامتناسب شکل می گیرد. بنابراین تقاضا عمدتا پروژه محور است، نه مصرف انبوه تکراری شبیه لوازم خانگی. امکان تولید یک دستگاه به تنهایی معادل وجود سفارش قطعی برای آن نیست.
محدودیت داده های تولید، واردات و اندازه بازار
تا تاریخ مرجع ۲۲ اکتبر ۲۰۲۶، در منابع قابل بررسی این مطالعه، آمار رسمی تفکیک شده و قابل راستی آزمایی برای تعداد NGR تولیدشده، تعداد واحدهای فعال صرفا در این محصول، واردات و صادرات اختصاصی NGR یا تقاضای سالانه ایران شناسایی نشد. استفاده از کل تجارت HS ۸۵۳۳۲۹ به عنوان تعداد یا ارزش NGR، به دلیل پوشش سایر مقاومت های صنعتی، قابل دفاع نیست. از این رو ارائه ارقام قطعی عرضه و تقاضا، نرخ رشد بازار یا سهم واردات در این مقاله عمدا کنار گذاشته شده است؛ این یک محدودیت داده است، نه فرض رشد صفر بازار.
برای پیش امکان سنجی اختصاصی باید فهرست پروژه های دارای ترانس یا ژنراتور با نوترال قابل زمین کردن، رده ولتاژ و تعداد دستگاه لازم جمع آوری شود؛ سپس برنامه تعویض تجهیزات و قراردادهای فعال هر سال جداگانه راستی آزمایی گردد. شاخص اعتبارسنجی ظرفیت نمونه روشن است: برای فروش ۷۵ دستگاه در سال باید در بودجه سفارش ها امکان تامین همین تعداد مشتری و تحویل فنی طی سال اثبات شود. اگر نرخ تبدیل فرصت های واجد شرایط به قرارداد به صورت فرضی ۶۰ درصد باشد، سبد فرصت های معادل حدود ۱۲۵ دستگاه لازم خواهد بود؛ این یک محاسبه مدیریتی شرطی است و آمار تقاضای ایران محسوب نمی شود.
در تجارت خارجی، ارزیابی قیمت، تحویل، آزمون و انطباق با مشخصات از رقم عمومی تعرفه مهم تر است. برای برآورد بازار صادراتی نیز باید به جای جمع کل HS ۸۵۳۳۲۹، داده سفارش یا فهرست مناقصه های قابل انتساب به NGR استخراج شود. روش مصرف ظاهری «تولید + واردات – صادرات» فقط زمانی معنی دارد که هر سه جزء واقعا به همین محصول و سال یکسان اختصاص داشته باشند.

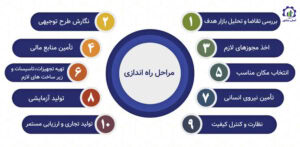

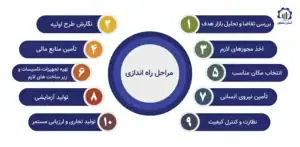

پیش بینی وضعیت سرمایه گذاری طرح تولید مقاومت اتصال به زمین
برای اینکه برآوردها قابل پیگیری باشند، در این بخش یک پیش امکان سنجی صرفا نمونه برای ایران با مبنای دلار آمریکا و قیمت های مطالعاتی ۲۰۲۶ تعریف می شود. اعداد اعلام شده استعلام قیمت زمین یا ساختمان در منطقه مشخص، پیشنهاد فروش NGR در ایران یا صورت مالی تولیدکننده واقعی نیستند. با این وجود اجزا، فرمول ها و ارتباط بین ظرفیت، فروش، موجودی و هزینه ها به شکل یکپارچه تنظیم شده اند تا امکان اصلاح آنها با استعلام های واقعی وجود داشته باشد.
سناریوی مبنای فنی و تجاری
کارخانه در ۲۵۰ روز سال و یک شیفت هشت ساعته فعالیت می کند، ظرفیت اسمی آن ۱۰۰ دستگاه در سال و ظرفیت فروش پایدار مفروض ۷۵ دستگاه در سال (۷۵ درصد ظرفیت اسمی) است. سبد محصول شامل مدل های فلزی خشک و هواخنک در رده ۶٫۶ تا ۲۰ کیلوولت است. میانگین وزنی قیمت فروش ۹۵۰۰ دلار به ازای هر دستگاه و هزینه متغیر نقدی مواد، خرید خدمات و اقلام مصرفی ۴۷۰۰ دلار به ازای هر دستگاه فروش رفته فرض می شود. این دو رقم برآورد برنامه ریزی هستند و می توانند نسبت به مدل، آلیاژ و شرایط قرارداد تفاوت بزرگی داشته باشند.
برای مقایسه و نه انتقال مستقیم به بازار ایران، یک عرضه کننده آمریکایی نمونه NGR با ولتاژ شبکه ۲٫۴ کیلوولت، جریان ۴۰۰ آمپر و زمان ۱۰ ثانیه را با قیمت فهرست شده حدود ۱۰٬۷۱۸ دلار در زمان بررسی ۲۲ اکتبر ۲۰۲۶ عرضه کرده است (منبع: مشخصات و قیمت NGR دو و چهار دهم کیلوولت شرکت Larson Electronics). این محصول با رده ولتاژ سبد مبنای کارخانه همسان نیست؛ بنابراین میانگین فرضی ۹۵۰۰ دلار برای فروش هر دستگاه، قیمت رسمی بازار ایران یا نتیجه استعلام نیست و باید با مشخصات و پیش فاکتورهای واقعی جایگزین شود.
سرمایه ثابت و ماشین آلات؛ برآورد دلاری
بر مبنای زمینی به مساحت ۱۵۰۰ متر مربع با قیمت فرضی ۵۵ دلار بر متر مربع، بهای زمین ۸۲٬۵۰۰ دلار است. برای سالن ۶۵۰ متر مربعی با هزینه فرضی ۳۱۰ دلار بر متر مربع، هزینه ۲۰۱٬۵۰۰ دلار و برای ۱۵۰ متر مربع فضای فنی و اداری با هزینه فرضی ۳۶۰ دلار بر متر مربع، هزینه ۵۴٬۰۰۰ دلار در نظر گرفته شده است. این نرخ ها هزینه نمونه ساخت در یک سایت فرضی هستند و هیچ گونه نرخ رسمی املاک صنعتی ایران را نمایندگی نمی کنند.
| جزء سرمایه ثابت | مبلغ مبنا، دلار | ماهیت عدد |
|---|---|---|
| زمین ۱۵۰۰ متر مربع | ۸۲٬۵۰۰ | فرض مطالعاتی |
| سالن تولید و فضاهای پشتیبان ساخت | ۲۰۱٬۵۰۰ | فرض مهندسی |
| آزمایشگاه و ساختمان اداری | ۵۴٬۰۰۰ | فرض مهندسی |
| محوطه سازی و آماده سازی سایت | ۲۵٬۰۰۰ | فرض مهندسی |
| تجهیزات تولید، مونتاژ و جابه جایی | ۱۵۵٬۰۰۰ | بودجه سبد تجهیزات |
| آزمایشگاه و ابزار کنترل کیفیت | ۴۶٬۰۰۰ | بودجه تجهیزات آزمون |
| تجهیزات جانبی، ایمنی و نصب الکتریکی | ۲۷٬۰۰۰ | برآورد مهندسی |
| نرم افزار و مدارک فنی | ۹٬۰۰۰ | فرض مطالعاتی |
| نصب و راه اندازی | ۱۷٬۰۰۰ | فرض مطالعاتی |
| مهندسی و مخارج پیش از بهره برداری | ۲۲٬۰۰۰ | فرض مطالعاتی |
| ذخیره پیش بینی نشده | ۵۲٬۰۰۰ | ذخیره بودجه |
| جمع سرمایه ثابت با زمین | ۶۹۱٬۰۰۰ | جمع حسابی اقلام بالا |
از مجموع فوق، سرمایه ثابت بدون زمین ۶۰۸٬۵۰۰ دلار است. مبلغ ۱۵۵ هزار دلاری تجهیزات تولید یک بودجه ترکیبی برای پلاسما، پرس برک، ابزار شکل دهی، جوشکاری، فیکسچر و جابه جایی است و با جمع انتهای بازه های قیمت منتشرشده در بخش ماشین آلات یکسان نیست؛ در خرید واقعی باید سبد مشخص و قیمت تحویل هر قلم جایگزین شود. در این مدل پوشش سطح و آزمون نوع پرقدرت بیرون از کارخانه انجام می شوند و سرمایه آنها در خط نصب نشده است. کسری یا اضافه بودجه پس از انتخاب برند، منبع تامین و شرایط گمرکی باید جداگانه محاسبه شود.
برآورد سرمایه در گردش بر اساس چرخه عملیات
سرمایه در گردش از زمان خواب وجه در انبار و حساب های دریافتنی ناشی می شود و نباید فقط درصدی از سرمایه ثابت فرض شود. در سناریوی فروش ۷۵ دستگاه، هزینه متغیر سالانه ۳۵۲٬۵۰۰ دلار و فروش سالانه ۷۱۲٬۵۰۰ دلار است. با فرض ۶۰ روز موجودی مواد بر مبنای بهای متغیر، ۱۵ روز کالای در جریان ساخت، ۱۴ روز کالای ساخته شده، ۴۵ روز وصول مطالبات و ۳۰ روز اعتبار تامین کنندگان، برآورد تقویمی تقریبی به صورت زیر به دست می آید:
موجودی اولیه حدود ۵۸ هزار دلار، کار در جریان حدود ۱۴٫۵ هزار دلار، محصول آماده حدود ۱۳٫۵ هزار دلار، مطالبات تجاری حدود ۸۷٫۸ هزار دلار و ذخیره نقدی عملیاتی ۲۵ هزار دلار است. با کسر حدود ۲۹ هزار دلار بدهی تجاری، خالص نیاز سرمایه در گردش تقریبا ۱۷۰ هزار دلار می شود. در قراردادهایی که پیش پرداخت از خریدار دریافت می شود، نیاز واقعی می تواند کاهش یابد؛ در سفارش های دارای عایق یا آلیاژ وارداتی و زمان تامین طولانی، موجودی اطمینان و تعهد ارزی ممکن است نیاز را افزایش دهد. همه دوره ها در این محاسبه فرض نمونه بوده و باید به شرایط واقعی قرارداد اصلاح شوند.
سرمایه گذاری اولیه، فروش و نتیجه عملیاتی نمونه
جمع سرمایه ثابت ۶۹۱ هزار دلار و سرمایه در گردش ۱۷۰ هزار دلار، سرمایه گذاری اولیه نمونه معادل ۸۶۱ هزار دلار را نتیجه می دهد. بخش سرمایه گذاری ثابت با فرض سایت و ساختمان مشخص محاسبه شده و هزینه تامین مالی، بهره تسهیلات، مالیات انتقال و تغییرات آتی نرخ ارز در آن مدل نشده است. اگر سرمایه گذار سالن آماده اجاره کند یا بخشی از ساخت بدنه را برون سپاری کند، ساختار این مبلغ کاملا تغییر خواهد کرد.
با فرض فروش ۷۵ دستگاه و قیمت متوسط ۹۵۰۰ دلار، درآمد سالانه نمونه ۷۱۲٬۵۰۰ دلار است. هزینه متغیر سالانه ۷۵ × ۴۷۰۰ یعنی ۳۵۲٬۵۰۰ دلار می شود. هزینه ثابت نقدی سالانه ۲۰۵ هزار دلار فرض شده است که به طور نمونه از ۱۲۰ هزار دلار حقوق و مزایا، ۲۰ هزار دلار آزمون و کنترل خدمات تخصصی، ۳۳ هزار دلار هزینه پشتیبانی و اداری، ۱۵ هزار دلار نگهداری و ۱۷ هزار دلار هزینه عمومی محل تشکیل شده است. بنابراین مازاد درآمد بر هزینه های متغیر و ثابت نقدی، ۱۵۵ هزار دلار در سال است که در این مدل ساده تقریبی از EBITDA محسوب می شود، نه سود خالص قطعی.
برای تبدیل این مازاد به جریان نقد آزاد و محاسبه IRR یا NPV لازم است استهلاک واقعی دارایی ها، مالیات، سرمایه گذاری مجدد، ارزش اسقاط، برنامه راه اندازی تدریجی، تامین مالی، زمانبندی دریافت وجه و بازیافت سرمایه در گردش معلوم شوند. ارائه نرخ بازده داخلی قطعی بدون این داده ها دقت کاذب ایجاد می کند. همچنین اعداد مبتنی بر دلار فرضی هستند و هیچ نرخ تبدیل به تومان در این مطالعه اعمال نشده است.
شاخص های کلیدی سناریوی مبنا
| شاخص | مقدار مبنا |
|---|---|
| سال قیمت گذاری | ۲۰۲۶ |
| ظرفیت اسمی تولید | ۱۰۰ دستگاه در سال |
| فروش یا بهره برداری مفروض | ۷۵ دستگاه، ۷۵٪ ظرفیت |
| برنامه کاری | ۲۵۰ روز، یک شیفت ۸ ساعته |
| زمان موثر ایستگاه محدودکننده | ۱۶۰۰ ساعت در سال |
| زمین و زیربنا | ۱۵۰۰ و ۸۰۰ متر مربع |
| نیروی انسانی | ۱۹ نفر، فرض مبنا |
| مواد فلزی در ظرفیت اسمی | حدود ۴۴٫۶ تن در سال |
| بودجه تجهیزات تولید و جابه جایی | ۱۵۵٬۰۰۰ دلار |
| بودجه آزمایشگاه | ۴۶٬۰۰۰ دلار |
| سرمایه ثابت بدون زمین | ۶۰۸٬۵۰۰ دلار |
| سرمایه ثابت با زمین | ۶۹۱٬۰۰۰ دلار |
| سرمایه در گردش | حدود ۱۷۰٬۰۰۰ دلار |
| سرمایه گذاری اولیه | حدود ۸۶۱٬۰۰۰ دلار |
| درآمد سالانه نمونه | ۷۱۲٬۵۰۰ دلار |
| مازاد نقدی عملیاتی قبل از استهلاک و مالیات | حدود ۱۵۵٬۰۰۰ دلار |
این جدول خلاصه یک مدل نمونه و نه شاخص های متوسط صنعت است. تصمیم نهایی سرمایه گذاری نیازمند آزمون فروش پذیری تعداد دستگاه، تدوین چند BOM واقعی، پیشنهاد قیمت تامین کنندگان، برگه مشخصات سفارش های هدف و برنامه آزمایش های معتبر خواهد بود.
ریسک ها و شروط فنی ورود به سرمایه گذاری
اولین ریسک، فروش محصولی است که مشخصات حفاظت شبکه آن در زمان سفارش تثبیت نشده باشد. تغییر دیرهنگام جریان نامی، زمان تحمل یا درجه حفاظت می تواند طراحی المان، عایق و محفظه را عوض کند. برای کنترل آن باید فرایند بازبینی فنی قرارداد و تایید نقشه قبل از ساخت برقرار باشد. ریسک دوم، اتکای بیش از اندازه به ورق کاری عمومی بدون توان طراحی دمایی و آزمون است؛ مدارک کیفیت و ردیابی سری ساخت در چنین محصولی بخشی از ارزش فنی کالا هستند.
ریسک تامین آلیاژ مقاومتی و قطعات عایقی نیز از قیمت اسمی فراتر می رود؛ ثبات ترکیب شیمیایی، گواهی تامین، زمان حمل و قابلیت جایگزینی مواد باید بررسی شود. در بهره برداری، خوردگی اتصالات، افت گشتاور پیچ ها و آسیب به تهویه محفظه می توانند مقاومت موضعی و نقاط داغ را افزایش دهند. از این رو باید دستور نگهداری قابل اجرا و شرایط بازرسی دوره ای تهیه شود.
پیش از تصویب خرید تجهیزات، حداقل سه خروجی اختصاصی لازم است:
- یک فهرست سفارش یا تقاضای قابل اعتبارسنجی برای رده های انتخابی
- یک طراحی و BOM تاییدشده به همراه روش آزمون
- یک مدل مالی براساس پیش فاکتورهای واقعی و شرایط وصول وجه
اگر هر کدام موجود نباشند، اعداد سرمایه گذاری این مقاله فقط برای شناسایی ابعاد پروژه کاربرد خواهند داشت.
جمع بندی طرح توجیهی تولید مقاومت اتصال به زمین
کارخانه تولید مقاومت اتصال به زمین NGR، بیش از آنکه خط مونتاژ ساده باشد، ترکیبی از ساخت سازه، المان مقاومتی، طراحی برق فشار متوسط و تضمین عملکرد آزمون پذیر است. در سناریوی نمونه ۲۰۲۶، ظرفیت اسمی ۱۰۰ دستگاه، فروش ۷۵ دستگاه، سرمایه ثابت ۶۹۱ هزار دلار با زمین و سرمایه در گردش حدود ۱۷۰ هزار دلار، جمعا به سرمایه اولیه نزدیک ۸۶۱ هزار دلار می رسند. این ارقام واقعیت قطعی صنعت یا پیشنهاد سرمایه گذاری نیستند؛ مزیت آنها یکسان بودن مبنای ظرفیت، مواد، نیروی انسانی و صورت محاسبات است. پیش از تصمیم اجرایی باید تقاضای قابل قرارداد، مشخصات فنی بازار هدف، طرح آزمون و قیمت های رسمی با شرایط ایران احراز شود.
