تولید چراغ واگن قطار در ظاهر به ساخت تجهیزات روشنایی LED شباهت دارد، اما محصول نهایی باید در محیط الکتریکی و مکانیکی متفاوتی کار کند. تغییرات ولتاژ تغذیه واگن، ارتعاش طولانی مدت، محدودیت فضا، الزامات ایمنی حریق، روشنایی اضطراری و لزوم تعویض قطعه در دوره تعمیرات سبب می شوند انتخاب یک چراغ ساختمانی و نصب آن در واگن، معادل تولید چراغ ریلی نباشد. برای سرمایه گذار ایرانی، مزیت اصلی این طرح فقط مونتاژ LED نیست؛ ارزش اقتصادی آن از طراحی سازگار با واگن، آزمون قابل ردیابی، قطعات قابل تامین و توانایی ساخت سری های سفارشی حاصل می شود.
در این بررسی، سناریوی مبنای مطالعاتی سال ۲۰۲۶ یک کارگاه تخصصی مونتاژ و آزمون چراغ داخل واگن با ظرفیت اسمی ۸۰۰۰ چراغ سالم در سال است. برد الکترونیکی مونتاژشده، پروفیل آلومینیومی و قطعات پلیمری عمدتا از تامین کنندگان متخصص خریداری می شوند؛ طراحی محصول، مونتاژ نهایی، کنترل کیفیت و آزمون در واحد انجام می شود. تمام قیمت ها و محاسبات ارزی بخش مالی بر حسب دلار آمریکا و صرفا برای پیش امکان سنجی هستند و نباید به عنوان قیمت قطعی بازار ایران تلقی شوند. در سال بهره برداری نمونه، ظرفیت استفاده شده و فروش برابر با ۷۵ درصد ظرفیت اسمی، معادل ۶۰۰۰ چراغ فرض شده است.
چراغ واگن قطار و تفاوت آن با چراغ معمولی
چراغ واگن قطار مجموعه ای از منبع نور، درایور، اپتیک، بدنه، اتصالات الکتریکی و اجزای نصب است که باید در شرایط حرکت، توقف، سرویس و اضطرار عملکرد تعریف شده داشته باشد. در واگن های مسافری، ترکیب محصولات به معماری داخل واگن وابسته است؛ واگن کوپه ای، سالنی، رستوران و خوابگاه الزاما سبد یکسانی ندارند. همچنین تجهیزات روشنایی واگن مسافری با چراغ جلوی لکوموتیو، علائم بیرونی و چراغ قطار شهری یک محصول واحد محسوب نمی شوند.
خانواده های محصول و ویژگی های هدف
| گروه محصول | کاربرد و ویژگی عملکردی | محدوده طراحی اولیه، نه الزام استاندارد |
|---|---|---|
| چراغ سقفی خطی یا پنلی | روشنایی عمومی سالن و کوپه، پخش یکنواخت و خیرگی کنترل شده | حدود ۱۰ تا ۳۰ وات، بسته به ابعاد و طراحی نور |
| چراغ راهرو و ورودی | روشنایی مسیر حرکت و نقاط دسترسی، نصب کم ارتفاع | حدود ۵ تا ۲۰ وات |
| چراغ مطالعه و کنار تخت | نور موضعی با کلید مستقل و زاویه هدایت مشخص | حدود ۲ تا ۶ وات |
| چراغ سرویس بهداشتی | نور مناسب سطوح و مقاومت در برابر شرایط مرطوب | حدود ۵ تا ۱۵ وات و درجه حفاظت متناسب با محل |
| چراغ اضطراری یا ماژول اضطراری | تامین روشنایی پس از فقدان تغذیه معمول، متناسب با معماری ایمنی واگن | توان و مدت کار تابع طراحی کل سامانه و قرارداد |
بازه های توان جدول، اهداف اولیه مهندسی هستند، نه حدود الزام آور استاندارد EN ۱۳۲۷۲-۱. معیار نهایی انتخاب چراغ، روشنایی واقعی روی سطوح مورد نیاز است؛ چراغی با توان بیشتر ممکن است به علت بازده کم اپتیک یا چیدمان نامناسب، روشنایی ضعیف تری ایجاد کند. درایور ۱۱۰ ولت مستقیم نیز نباید بدون بررسی به جای درایور ۴۸ ولت مستقیم استفاده شود.
در استاندارد EN ۱۳۲۷۲-۱:۲۰۱۹، برای برخی نواحی قطارهای سنگین بین شهری، روشنایی متوسط حداقل ۱۰۰ لوکس در بخش نشستن با چراغ مطالعه خاموش، ۱۵۰ لوکس در ناحیه مطالعه، ۵۰ لوکس در تراز کف راهرو و ۱۰۰ لوکس در فضای عمومی سرویس بهداشتی آمده است. کاربرد عدد نهایی به نوع واگن، محل اندازه گیری و متن قرارداد بستگی دارد. این استاندارد عمدتا برای واحدهای جدید تعریف شده و استفاده از آن در بازسازی ناوگان موجود نیازمند توافق قراردادی است. منبع: NBN، EN ۱۳۲۷۲-۱:۲۰۱۹
مسیرهای فناوری و میزان ساخت داخل
چهار مدل اجرایی را باید از هم جدا کرد. مونتاژ قطعات آماده کمترین نیاز به سرمایه ثابت را دارد، اما بدون طراحی و آزمون اختصاصی، ارزش افزوده محدود خواهد داشت. ساخت چراغ با طراحی بومی و مونتاژ نهایی مستلزم مهندسی درایور، انتخاب اپتیک و تعریف نقشه و آزمون است، ولی می تواند PCB مونتاژشده را برون سپاری کند. ساخت داخلی برد و درایور هزینه خط SMT، کنترل قطعات و نیروی الکترونیک را افزایش می دهد و معمولا زمانی توجیه پیدا می کند که تیراژ و تنوع تولید کافی باشد. در تولید سفارشی برای پروژه بازسازی واگن، تعداد سفارش ممکن است کم باشد، ولی انطباق ابعاد مکانیکی، سوکت و رنگ نور بسیار تعیین کننده است.
برای سناریوی ۸۰۰۰ عددی این مقاله، مدل دوم انتخاب شده است؛ زیرا به جای صرف سرمایه روی ظرفیت خالی SMT، منابع به آزمون الکتریکی، مهندسی محصول، قالب و تضمین کیفیت تخصیص می یابند. تغییر این مدل باید براساس پیش بینی سفارش واقعی، قیمت خرید برد و مدت تحویل انجام شود.
معرفی کد آیسیک و کد محصول چراغ واگن قطار
در طبقه بندی بین المللی ISIC Rev.۴، کد ۲۷۴۰ به «ساخت تجهیزات روشنایی الکتریکی» اختصاص دارد و تجهیزات روشنایی مورد استفاده در وسایل حمل و نقل را نیز دربر می گیرد. در نسخه قدیمی ISIC Rev.۳، طبقه ۳۱۵۰ برای ساخت لامپ و تجهیزات روشنایی به کار می رفت. این دو نسخه نباید بدون ذکر ویرایش با یکدیگر جایگزین شوند. منبع: بخش آمار سازمان ملل، ISIC ۲۷۴۰
کد فعالیت با کد محصول صنعتی یکسان نیست. کد ملی دقیق برای «چراغ داخلی واگن قطار»، عنوان ثبت در سامانه وزارت صمت و امکان تفکیک آن از چراغ عمومی باید هنگام استعلام جواز تاسیس و فهرست محصولات صنعتی کنترل شود. در منابع عمومی بررسی شده، کد ملی مشخص و قطعی برای همه مدل های چراغ واگن قابل احراز نبود؛ بنابراین ارائه یک شناسه چند رقمی به عنوان کد رسمی این محصول قابل دفاع نیست. نوع نهایی چراغ، کاربرد و سطح ساخت داخل می تواند بر عنوان ثبتی محصول اثر بگذارد.
کد تعرفه گمرکی و HS Code چراغ واگن قطار
کد تعرفه گمرکی بر اساس ماهیت کالای اظهارشده تعیین می شود، نه صرفا محل استفاده آن در راه آهن. در طبقه ۹۴۰۵ نظام HS، چراغ ها و تجهیزات روشنایی طبقه بندی می شوند؛ ولی همه چراغ های واگن لزوما یک زیرردیف ندارند. برای مثال، در نسخه HS ۲۰۲۲، 940511 برای برخی چراغ های سقفی یا دیواری طراحی شده صرفا برای LED و 940542 برای سایر تجهیزات روشنایی الکتریکی طراحی شده صرفا برای LED مطرح است. ماژول LED مستقل ممکن است در ردیف 853951 طبقه بندی شود. چراغ تکمیل شده با ماژول جدا یا قطعه یدکی، از نظر گمرکی کالای یکسانی نیست.
| کد شش رقمی | موضوع مرتبط | احتیاط در کاربرد |
|---|---|---|
| 940511 | چراغ سقفی یا دیواری ویژه منابع LED | تنها در صورت تطبیق نوع نصب و شرح قانونی کالا |
| 940542 | سایر چراغ ها و اتصالات روشنایی ویژه LED | برای چراغ های خارج از طبقه سقفی یا دیواری، مشروط به احراز مشخصات |
| 853951 | ماژول LED | مربوط به قطعه یا ماژول، نه لزوما چراغ کامل |
| 940599 | برخی اجزای چراغ از سایر مواد | جنس و وضعیت قطعه در طبقه بندی موثر است |
این کدها راهنمای بررسی هستند، نه تایید قطعی تعرفه ملی ایران. زیرردیف هشت رقمی، حقوق ورودی، ممنوعیت یا مجوز واردات باید برای سال اظهار از کتاب مقررات صادرات و واردات و گمرک استعلام شود. همچنین آمار واردات گروه ۹۴۰۵ یا حتی ۹۴۰۵۴۲ شامل چراغ های ساختمانی و صنعتی نیز می شود و نمی توان آن را به طور مستقیم واردات چراغ واگن معرفی کرد. منبع: سازمان جهانی گمرک، HS ۲۰۲۲، فصل ۹۴
مشخصات فنی، مواد اولیه و زنجیره تامین
مشخصه فنی پایه با تعریف ورودی الکتریکی آغاز می شود. در سامانه های ریلی مقادیر اسمی مختلف از جمله ۲۴، ۴۸، ۷۲ و ۱۱۰ ولت DC رایج هستند؛ نسخه EN ۵۰۱۵۵:۲۰۲۶ چند سطح نامی از ۲۴ تا ۱۱۰ ولت را برای تجهیزات الکترونیکی بیان می کند. انتخاب صرف یک عدد از این مجموعه کافی نیست: سازنده باید محدوده تغییرات ولتاژ، افت و افزایش کوتاه مدت، قطبیت معکوس، حفاظت اضافه جریان، نویز ورودی و اتصال بدنه را طبق مشخصات واگن تعیین کند. بخش قابل توجهی از خرابی درایور در محیط ریلی می تواند حاصل طراحی نامتناسب با همین شرایط باشد.
در سمت نور، اطلاعات مورد نیاز شامل شار نوری کل چراغ، توزیع شدت نور، دمای رنگ همبسته، شاخص نمود رنگ، بازده نوری، خیرگی، فلیکر و پایداری خروجی در تغییرات دماست. برای شروع طراحی محصول عمومی، محدوده ۳۰۰۰ تا ۴۵۰۰ کلوین و شاخص نمود رنگ Ra برابر یا بیشتر از ۸۰ می تواند فرض طراحی باشد؛ این اعداد الزام یکسان و قطعی همه قراردادهای ریلی نیستند. عمر نامی LED نیز باید همراه با معیار افت شار، دمای کار و روش آزمون مشخص شود؛ نوشتن «۵۰ هزار ساعت عمر» بدون تعریف شرایط، ادعای فنی کامل نیست.
مواد و قطعات اصلی
- برد و منبع نور: PCB آلومینیومی یا FR-۴ متناسب با دفع حرارت، LEDهای با قابلیت ردیابی بچ، مقاومت و قطعات حفاظت الکتریکی.
- درایور: مدار محدودکننده جریان و مبدل DC/DC، فیلتر EMI، قطعات حفاظت گذرا، خازن با دمای مجاز و اتصالات مطمئن.
- بدنه و انتقال حرارت: پروفیل یا ورق آلومینیوم، پوشش مقاوم به خوردگی، قطعات مونتاژ، پد حرارتی و هیت سینک.
- اپتیک و ظاهر: دیفیوزر پلی کربنات یا ماده مناسب با مستندات رفتار حریق، لنز، آب بند و قاب.
- اتصالات و بسته بندی: کابل و کانکتور متناسب با محیط ریلی، پیچ و قفل مکانیکی، برچسب شناسه، بسته بندی محافظ و دستور نصب.
برای قطعات پلیمری و کابل، گواهی عمومی ضدحریق به تنهایی کافی نیست؛ باید انطباق ماده یا مجموعه با سطح خطر و الزام قراردادی صنعت ریلی مشخص شود. استاندارد EN 45545-2:2020+A1:2023 چارچوب رفتار در برابر آتش مواد و اجزای مورد استفاده در وسایل ریلی را تعریف می کند، اما نسبت دادن خودکار یک سطح خطر ثابت به تمام چراغ ها صحیح نیست.
برآورد نیاز قطعات در ظرفیت مبنا
اگر برای هر چراغ سالم یک مجموعه PCB و درایور، یک مجموعه بدنه و اپتیک و یک بسته بندی فرض کنیم و بازده نهایی ۹۸ درصد باشد، تولید ۸۰۰۰ چراغ سالم به حدود ۸۱۶۴ کیت ورودی نیاز دارد. برای فروش واقعی ۶۰۰۰ چراغ در سال نمونه، مصرف متناظر حدود ۶۱۲۳ کیت است. این ارقام از تقسیم تعداد محصول سالم بر ۰٫۹۸ به دست آمده اند؛ همه ۲ درصد کسری لزوما ضایعات غیرقابل بازیافت نیستند و ممکن است بخشی از اقلام قابل تعمیر یا برگشت به تامین کننده باشند.
در برآورد مالی سناریو، میانگین هزینه مواد و قطعات خریداری شده به ازای هر چراغ فروخته شده، با احتساب کسری متعارف، ۳۱٫۵ دلار در نظر گرفته شده است. از این مقدار به طور صرفا فرضی ۱۰ دلار به برد و LED، ۸ دلار به درایور و حفاظت، ۹ دلار به بدنه و اپتیک و ۴٫۵ دلار به کابل، اتصالات و کسری مواد اختصاص یافته است. این ترکیب، BOM واقعی یک مدل مهندسی نشده نیست و پیش از خرید باید از نقشه نهایی، فهرست قطعات و پیش فاکتور استخراج شود.

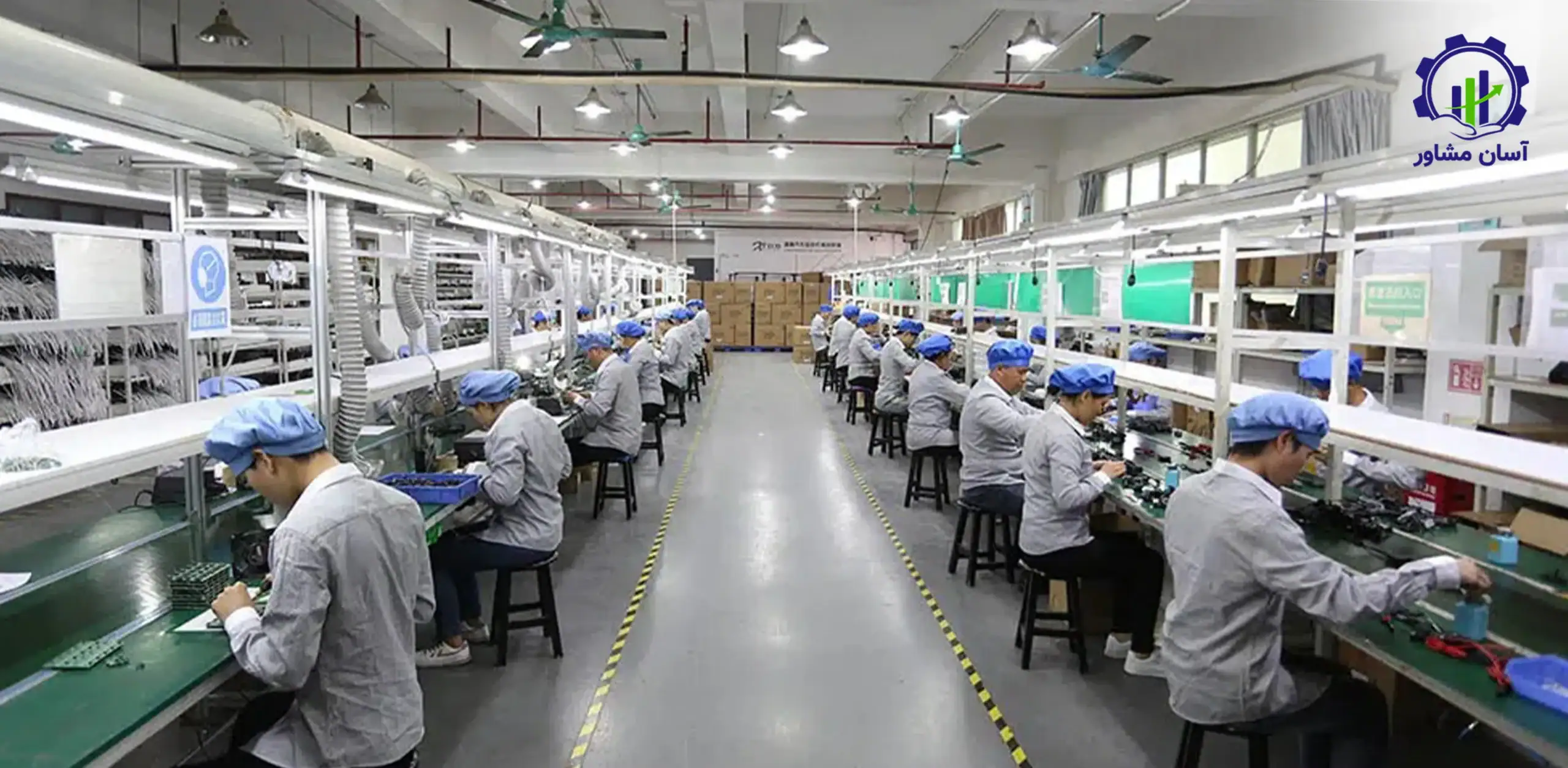

فرآیند تولید چراغ واگن قطار
جریان کلی در مدل منتخب چنین است: نیازسنجی و طراحی فنی ← تأیید نمونه ← خرید و کنترل ورودی قطعات ← آمادهسازی بدنه و برد ← مونتاژ الکتریکی و مکانیکی ← برنامهریزی و آزمون عملکرد ← آزمون نوری و کنترل نهایی ← کدگذاری و بستهبندی. در این زنجیره، تأیید نمونه و کنترل کیفیت ورودی به اندازه سرعت مونتاژ اهمیت دارد؛ زیرا خطا در ولتاژ درایور یا آتشپذیری دیفیوزر را نمیتوان با کنترل ظاهری نهایی جبران کرد.
طراحی الکترونیکی، نوری و نمونه سازی
کار با یک سند مشخصات محصول شروع می شود: ولتاژ واگن و شرایط گذرا، محل نصب، سوراخ کاری و قلاب، رنگ و شار نور، دمای محیط، نیاز اضطراری، طول سیم، نوع کانکتور و مدارک پذیرش. سپس مدار درایور و حفاظت طراحی، چیدمان PCB تهیه و نمونه اولیه مونتاژ می شود. در مرحله نمونه سازی باید راه عبور حرارت از LED به بدنه و نقاط داغ درایور با تصویربرداری حرارتی یا ترموکوپل ارزیابی شود. چنانچه درایور در محفظه بسته نصب شود، دمای واقعی قطعه ممکن است بسیار بیشتر از دمای هوای واگن باشد.
تایید نمونه نباید صرفا به روشن شدن چراغ محدود شود. گزارش اولیه اندازه گیری جریان و توان، شار و رنگ نور، دمای اجزا، سازگاری اولیه EMI و استحکام مکانیکی تهیه می شود. تغییر در نوع LED یا پلیمر پس از تایید نمونه باید در نظام کنترل تغییرات ثبت و در صورت لزوم دوباره آزمون شود.
کنترل ورودی و آماده سازی اجزا
PCB مونتاژشده برون سپاری شده از نظر شماره فنی، پلاریته، لحیم کاری، قطعات کلیدی و تست اولیه بررسی می شود. بدنه های آلومینیومی از نظر ابعاد، تختی سطح انتقال حرارت، پوشش و نبود پلیسه کنترل می شوند. دیفیوزرها نیز باید از نظر شکستگی، عبور نور و مدارک مواد بررسی شوند. تجهیزات مهم این ایستگاه شامل کولیس و گیج، مولتی متر، منبع تغذیه آزمایشگاهی، لوپ، میز ESD و نرم افزار ردیابی بچ است.
در صورت خرید اجزای جانبی از چند تامین کننده، اختلاف جزئی در ابعاد کانکتور یا طول هیت سینک می تواند مونتاژ را متوقف کند. به همین دلیل، برنامه کنترل تامین کننده و نمونه مرجع باید پیش از تولید سری تعریف شود.
مونتاژ مکانیکی و الکتریکی
برد LED و درایور با پد حرارتی، پیچ یا اتصال تعریف شده به بدنه نصب می شوند. گشتاور پیچ، ضخامت پد حرارتی، فاصله کابل از لبه تیز و جداسازی بخش های الکتریکی طبق دستور کار استاندارد کنترل می شود. سپس سوکت، فیوز یا تجهیزات حفاظت، دیفیوزر و قاب نهایی نصب می شوند. استفاده از پیچ گوشتی گشتاورسنج و شابلون مونتاژ باعث می شود تفاوت اپراتورها به خرابی تکرارشونده تبدیل نشود.
برای چراغ اضطراری، منطق انتقال وضعیت، خط مستقل تغذیه اضطراری و پایش آن باید همراه با معماری ایمنی واگن طراحی شود. همه محصولات به باتری داخلی نیاز ندارند؛ بعضی واگن ها از منبع ذخیره انرژی مشترک با مدار مستقل استفاده می کنند. بنابراین اضافه کردن باتری لیتیومی به هر چراغ، راه حل پیش فرض و ایمن نیست.
آزمون صددرصد و آزمون های نمونه ای
در تست نهایی هر چراغ، روشن شدن در ولتاژ تعریف شده، جریان ورودی، توان، عملکرد کلید یا دیمر، اتصال سیم، داغ شدن غیرعادی و وضعیت ظاهری بررسی می شود. آزمون تحمل دی الکتریک و مقاومت عایقی فقط بر اساس طراحی و کلاس ایمنی محصول و با روش آزمون مناسب انجام می شود. در چراغ هایی که درایور دارای ورودی گسترده DC است، تست در ولتاژ نامی به تنهایی کافی نیست و باید حداقل و حداکثر محدوده تاییدشده نیز در برنامه آزمون لحاظ شود.
اندازه گیری شار نوری، دمای رنگ و شاخص نمود رنگ را می توان به شکل نمونه برداری دوره ای با کره یکپارچه ساز و طیف سنج انجام داد. آزمون ارتعاش، سازگاری الکترومغناطیسی و رفتار حریق معمولا آزمون های تایید نوع و آزمایشگاه تخصصی هستند و نباید هزینه آنها را با تست روزانه کارخانه یکسان دانست.
کدگذاری، بسته بندی و آزادسازی محصول
هر چراغ باید حداقل شناسه مدل، شماره سریال یا بچ، ولتاژ و توان ورودی، تاریخ تولید و اطلاعات سازنده داشته باشد. بسته بندی باید از دیفیوزر و کانکتور در حمل و انبارش محافظت کند و با ابعاد سفارش، امکان تعویض سریالی قطعات و اسناد همراه هماهنگ باشد. پرونده هر بچ شامل نتایج آزمون، مشخصات قطعات و امضای آزادسازی کیفیت است. در این محصول، قابلیت ردیابی قطعات هنگام خرابی در سرویس، بخشی از کیفیت محصول محسوب می شود.

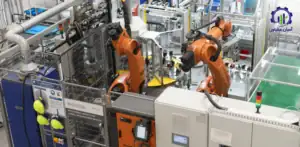

ماشین آلات تولید و بالانس خط مونتاژ
در ظرفیت مبنا، گلوگاه بالقوه خط، دستگاه پرسرعت SMT نیست؛ ایستگاه آزمون نهایی و کنترل اپتیکی است. اگر هر چراغ پنج دقیقه آزمون پیوسته نیاز داشته باشد، یک ایستگاه با ۶٫۴ ساعت زمان موثر روزانه حداکثر حدود ۷۶ چراغ در روز ظرفیت نظری دارد؛ بنابراین برای برنامه ۳۲ چراغ سالم در روز، یک ایستگاه آزمون مناسب کفایت می کند، مشروط بر آنکه آماده سازی، تعویض مدل و تعمیر قطعات معیوب زمان آزمون را مسدود نکنند.
| تجهیزات کلیدی | نقش و معیار خرید | وضعیت در سناریوی مبنا |
|---|---|---|
| میز ESD، ابزار مونتاژ و پیچ گوشتی گشتاورسنج | مونتاژ تکرارپذیر بدون آسیب الکترواستاتیک | خرید داخل کارخانه |
| فیکسچر اتصال سریع و منبع تغذیه DC قابل برنامه ریزی | آزمون ورودی های ۲۴ تا ۱۱۰ ولت طبق مدل محصول | خرید داخل کارخانه |
| تجهیزات کنترل ایمنی، اسیلوسکوپ، دیتالاگر، دوربین حرارتی | سنجش حفاظت، دما، جریان و کیفیت الکتریکی | خرید داخل کارخانه |
| کره یکپارچه ساز و طیف سنج | کنترل شار نوری و رنگ، ترجیحا در اندازه مناسب محصول | خرید نمونه برداری؛ گونیوفوتومتر برون سپاری |
| شابلون مونتاژ، ابزار برش و قالب | دقت ابعادی و تعویض سریع مدل | ساخت قالب تخصصی عمدتا برون سپاری |
| دستگاه SMT و کوره Reflow | نصب قطعات SMD روی PCB | در سناریوی مبنا خرید نمی شود |
| اتاقک دما، شیکر ارتعاش و آزمون EMC | آزمون صلاحیت نمونه و دوام | استفاده از آزمایشگاه تخصصی بیرونی |
در گزارشی که عرضه کننده SMTFullLine در مارس ۲۰۲۶ منتشر کرده، بازه های برآوردی با مبنای قیمت ۲۰۲۵ برای خطوط نیمه خودکار یا رومیزی حدود ۸ تا ۴۰ هزار دلار و برای خطوط میان رده تمام خودکار حدود ۵۰ تا ۱۰۰ هزار دلار درج شده است. این مبالغ قیمت قطعی روز یا قیمت تحویل در ایران نیستند و هزینه حمل، کالیبراسیون، ابزار، مالیات و راه اندازی را پوشش نمی دهند. در یک نمونه عرضه تجاری قابل ردیابی، مجموعه کره یکپارچه ساز و طیف سنج LED مدل LPCE-۳ با قیمت پیشنهادی حدود ۶ تا ۱۰ هزار دلار آمریکا درج شده است. قیمت تجهیزات آزمایشگاهی مورد نیاز طرح با توجه به ابعاد کره، دامنه اندازه گیری، کالیبراسیون و خدمات پس از فروش باید مستقلا استعلام شود. منبع: SMTFullLine، برآورد قیمت خطوط SMT منبع: LISUN در HKTDC، سامانه سنجش نوری LPCE-۳
اگر تصمیم به ساخت PCB در داخل گرفته شود، توجیه اقتصادی به نرخ استفاده واقعی از دستگاه وابسته خواهد شد. خرید SMT برای ۸۰۰۰ چراغ در سال، بدون محصول مکمل، می تواند هزینه استهلاک و نیروی متخصص هر برد را بالا ببرد؛ در مقابل، برون سپاری PCB موجب وابستگی به زمان تحویل و کنترل تغییرات تامین کننده می شود. انتخاب نهایی باید با مقایسه قیمت کامل برد خریداری شده و هزینه هر برد تولید داخلی در تیراژ واقعی انجام شود.
ظرفیت تولید و موازنه عملیاتی سناریوی مبنا
در مقیاس مورد بررسی، کارخانه ۲۵۰ روز کاری در سال و یک شیفت ۸ ساعته دارد. پس از کسر توقف ها، آماده سازی و زمان های غیرمولد، ۸۰ درصد ساعت شیفت به عنوان زمان موثر فرض می شود. ظرفیت اسمی ۸۰۰۰ چراغ سالم در سال به معنی ۳۲ چراغ در روز کاری یا تقریبا ۵ چراغ سالم در هر ساعت موثر است. در سال مبنای مالی، فروش ۶۰۰۰ چراغ معادل ۲۴ چراغ در روز و ۷۵ درصد استفاده از ظرفیت اسمی است.
| شاخص تولید | مقدار و مبنا |
|---|---|
| ظرفیت اسمی محصول سالم | ۸۰۰۰ عدد در سال |
| روز کاری و شیفت | ۲۵۰ روز، یک شیفت ۸ ساعته |
| زمان موثر روزانه | ۶٫۴ ساعت، با فرض کارایی ۸۰ درصد |
| تولید سالم روزانه در ظرفیت اسمی | ۳۲ عدد |
| نرخ خروجی لازم در ساعت موثر | ۵ عدد |
| بازده نهایی مونتاژ | ۹۸ درصد، فرض مطالعاتی |
| ورودی کیت در ظرفیت اسمی | حدود ۸۱۶۴ کیت در سال |
| تولید و فروش سال نمونه | ۶۰۰۰ چراغ، معادل ۷۵ درصد ظرفیت |
| ورودی کیت در سال نمونه | حدود ۶۱۲۳ کیت |
این برنامه برای خط مونتاژ انعطاف پذیر طراحی شده است. اگر ترکیب محصول از چراغ مطالعه کوچک به چراغ اضطراری پیچیده تغییر کند، تعداد ساعت مونتاژ و آزمون هر دستگاه افزایش می یابد و ظرفیت بر حسب «تعداد چراغ» دیگر قابل قیاس مستقیم نخواهد بود. در مطالعه اجرایی باید ظرفیت معادل بر حسب دقیقه استاندارد مونتاژ هر خانواده محصول محاسبه شود.
کنترل کیفیت و استانداردهای چراغ واگن قطار
معیار اصلی پذیرش محصول، انطباق با مشخصات فنی واگن و الزامات قراردادی است. استفاده از یک علامت کلی استاندارد بر بسته بندی، جایگزین گزارش آزمون نمونه و مستندات مواد نیست. استانداردهای زیر به تناسب محصول و دامنه قرارداد مطرح هستند و لزوما همگی به طور یکسان برای هر نوع چراغ اجباری نیستند.
| مرجع استاندارد | موضوع کاربردی برای تولیدکننده |
|---|---|
| EN 13272-1:2019 | روشنایی داخلی قطار سنگین، شرایط عادی و اضطراری، روش های ارزیابی |
| EN 50155:2026 | شرایط عملکرد، تغذیه و آزمون تجهیزات الکترونیکی نصب شده روی ناوگان |
| EN 50121-3-2:2017+A1:2019 | سازگاری الکترومغناطیسی دستگاه های الکتریکی و الکترونیکی واگن؛ نسخه جدیدتر در زمان تحقیق هنوز قطعی نشده بود |
| IEC 61373:2026 | آزمون ضربه و ارتعاش تجهیزات نصب شده روی ناوگان ریلی |
| EN 45545-2:2020+A1:2023 | رفتار در برابر آتش مواد و اجزای مورد استفاده در وسایل ریلی |
| IEC 60598-1:2024 | ایمنی عمومی چراغ ها و آزمون های مربوط |
| IEC 60598-2-22:2021 | الزامات ویژه چراغ روشنایی اضطراری در صورت کاربرد |
| IEC 62722-2-1:2023 | الزامات عملکردی و روش های آزمون چراغ LED |
| IEC 62471:2006 | ارزیابی خطرات زیستی نور از جمله نور آبی |
| ISO 22163:2023 | نظام مدیریت کیفیت ویژه زنجیره تامین صنعت ریلی، در صورت مطالبه کارفرما |
کنترل مهم به روزرسانی استانداردها: نسخه EN ۵۰۱۵۵ در سال ۲۰۲۶ منتشر و جایگزین نسخه ۲۰۲۱ شده و نسخه IEC ۶۱۳۷۳ نیز در ژوئیه ۲۰۲۶ به روز شده است. در مقابل، مستند EN ۵۰۱۲۱-۳-۲:۲۰۲۶ در زمان این بررسی به صورت پیش نویس یافت شد؛ بنابراین نباید آن را بدون تایید مرجع ملی یا قرارداد، استاندارد منتشرشده نهایی معرفی کرد. برای راه اندازی خط، نخست باید ماتریس الزام قراردادی، استاندارد، نمونه آزمون، آزمایشگاه تاییدشده و اسناد پذیرش ساخته شود. منبع: NBN، EN ۵۰۱۵۵:۲۰۲۶ منبع: IEC، IEC ۶۱۳۷۳:۲۰۲۶
در آزمون های کارخانه باید اندازه گیری صددرصد عملکرد الکتریکی با آزمون های تایید نوع تفکیک شود. همچنین تامین کننده پلی کربنات، سیم و کانکتور باید شناسنامه مواد و تغییرات ترکیب محصول را اطلاع دهد. اعتبارسنجی یک مدل، به طور خودکار همه مدل های مشابه با بدنه یا درایور متفاوت را پوشش نمی دهد.
زمین، زیربنا و نیروی انسانی مورد نیاز
برای مدل مونتاژ نهایی و برون سپاری ساخت برد و بدنه، کارگاه اجاره ای یا ملکی با حدود ۴۵۰ تا ۶۰۰ متر مربع زیربنای مفید می تواند نقطه شروع مطالعات طرح باشد. در فرض میانی ۵۲۰ متر مربع، تقریبا ۱۸۰ متر مربع به مونتاژ و آزمون، ۱۲۰ متر مربع به انبار و کنترل ورودی، ۶۰ متر مربع به اتاق آزمون نوری و نمونه سازی، ۷۰ متر مربع به بسته بندی و محصول نهایی و ۹۰ متر مربع به فضاهای اداری، خدمات و گردش اختصاص می یابد. این مقادیر، تقسیم فضایی اولیه مهندسی هستند؛ چیدمان نهایی با مسیر حرکت قطعات، ایمنی کارکنان، بارگیری و الزامات ساختمان تعیین می شود.
در صورت انتخاب ملک مستقل، زمین تقریبی ۷۵۰ متر مربع برای زیربنای ۵۲۰ متر مربعی و محوطه حداقلی، صرفا فرض اولیه است و ممکن است ضوابط شهرک صنعتی و مجوز ساخت، زمین بزرگ تری لازم داشته باشد. برای خط تمام خودکار SMT، فضای انبار و تعمیرات و حفاظت ESD متفاوت خواهد بود. در بخش نوری، کنترل بازتاب نور و شرایط اندازه گیری باید مستقل از فعالیت پر رفت و آمد مونتاژ طراحی شود.
نیروی انسانی برای شیفت مبنا حدود ۱۰ نفر برآورد شده است: چهار نفر مونتاژ و بسته بندی، دو نفر کنترل کیفیت و آزمون، یک مهندس الکترونیک یا محصول، یک نفر تامین و انبار، یک نفر اداری و پشتیبانی و یک مدیر یا سرپرست فنی و اجرایی. بخشی از آزمون های تخصصی، قالب سازی و تعمیرات خاص را می توان قراردادی انجام داد. اگر کنترل کیفیت نمونه های پروژه همزمان با تولید سری سنگین شود یا چند خانواده محصول به موازات تولید شوند، ظرفیت مهندسی و آزمون باید افزایش یابد.

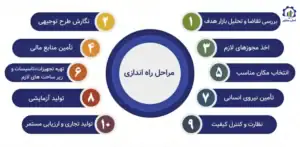

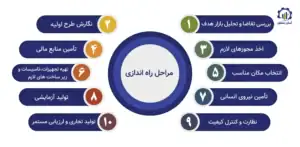

مجوزهای راه اندازی و الزامات اجرایی
مسیر عمومی سرمایه گذاری صنعتی در ایران شامل بررسی عنوان فعالیت و محصول در سامانه های وزارت صنعت، معدن و تجارت، اخذ مجوزهای مربوط به تاسیس و بهره برداری متناسب با محل، تعیین الزامات ایمنی و محیط کار، و بررسی شمول استاندارد اجباری محصول است. الزام هر مجوز باید به طور اختصاصی در تاریخ درخواست از درگاه ملی مجوزهای کشور، وزارت صمت، سازمان ملی استاندارد ایران، مرجع شهرک صنعتی و خریدار ریلی استعلام شود. صرف درج نام «چراغ LED» در یک مجوز، لزوما به معنی پذیرش محصول برای نصب روی ناوگان ریلی نیست.
علاوه بر مجوز صنعتی، کارفرمای ریلی معمولا پرونده ای از نقشه ها، مشخصات مواد، گزارش آزمون ها، ردیابی شماره فنی و سابقه سازنده را مطالبه می کند. در برخی پروژه ها، تایید نمونه روی واگن، آزمون در سرویس یا تایید تغییرات مهندسی نیز مطرح می شود. این مراحل می توانند چند ماه به زمان تجاری سازی اضافه کنند؛ بنابراین شروع تولید انبوه پیش از روشن شدن معیار پذیرش محصول، ریسک انبارشدن کالای غیرقابل تحویل را افزایش می دهد.
در زمینه محیط زیست و ایمنی، خط منتخب فاقد بسیاری از مراحل پرآلاینده مانند آبکاری و رنگ پاشی پیوسته است؛ با این حال مدیریت پسماند الکترونیکی، خمیر لحیم و مواد پاک کننده، حفاظت ESD، ارگونومی مونتاژ و ایمنی دستگاه های آزمون ولتاژ همچنان ضروری است. الزامات خاص محل پروژه باید جداگانه بررسی شود.

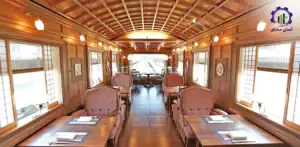

بازار داخلی و برآورد تقاضای چراغ واگن قطار
بازار چراغ ریلی زیرمجموعه بسیار کوچکی از بازار بزرگ تجهیزات روشنایی است. برای آن، تعداد مسافران راه آهن شاخص مستقیم تعداد چراغ مورد نیاز نیست. تقاضای واقعی از سه جریان به وجود می آید: تجهیز واگن های جدید، بازسازی واگن های موجود و تعویض چراغ های معیوب یا فرسوده. شمار تجهیزات هر واگن نیز تابع چیدمان داخلی است؛ یک واگن کوپه ای ممکن است تعداد زیادی چراغ مطالعه داشته باشد، اما تعداد چراغ های عمومی آن با واگن سالنی متفاوت باشد.
داده های قابل استناد درباره ناوگان
گزارشی در خرداد ۱۴۰۳ به نقل از آمار راه آهن ایران تعداد کل واگن های مسافری را در پایان ۱۴۰۲ برابر ۲۱۷۹ دستگاه و تعداد آماده به کار را ۱۵۴۱ دستگاه گزارش کرده است. در همان گزارش تعداد واگن های آماده به کار سال ۱۴۰۱ برابر ۱۴۸۹ دستگاه آمده است. پایگاه غیردولتی ایران استاتیس در خلاصه به روزرسانی خرداد ۱۴۰۵، عدد ۱۳۰۰ واگن مسافری فعال در سال ۱۴۰۴ را درج کرده است؛ اما منبع اولیه قابل مشاهده ای برای تایید مستقل این رقم جدیدتر در دسترس نبود. تعریف «فعال» و «آماده به کار» نیز ممکن است متفاوت باشد؛ بنابراین تغییر بین این ارقام نباید بدون تطبیق تعریف آماری به عنوان روند قطعی تعبیر شود. منبع: تین نیوز، گزارش تاریخی آمار راه آهن، خرداد ۱۴۰۳ منبع: ایران استاتیس، خلاصه آمار ۱۴۰۴ (تایید مستقل نشده)
برای خود چراغ واگن، در منابع عمومی بررسی شده آمار رسمی مستقل و قابل اتکا از تولید سالانه، واردات، صادرات یا تعداد چراغ نصب شده در ایران به دست نیامد. در نتیجه نباید رقم واردات همه چراغ های LED یا مجموع تجهیزات ریلی را به عنوان بازار چراغ داخل واگن منتشر کرد. برآورد زیر یک مدل تقاضای قابل بازبینی است، نه آمار فروش واقعی:
اگر ناوگان قابل بهره برداری در حدود ۱۵۰۰ واگن فرض شود و هر واگن، بسته به طراحی، ۲۵ تا ۴۵ چراغ و ماژول روشنایی داشته باشد، موجودی تقریبی نصب شده ۳۷ هزار و ۵۰۰ تا ۶۷ هزار و ۵۰۰ واحد خواهد بود. با فرض جایگزینی یا تعمیر سالانه ۵ تا ۱۰ درصد این موجودی، گردش احتمالی تعمیر و جایگزینی حدود ۱۹۰۰ تا ۶۷۵۰ واحد در سال محاسبه می شود. اگر جداگانه در یک سال فرضی ۵۰ تا ۱۰۰ واگن نوسازی یا تجهیز شوند، حجم ناخالص تجهیزات مورد نیاز این پروژه ها حدود ۱۲۵۰ تا ۴۵۰۰ واحد می شود. این دو جریان ممکن است همپوشانی داشته باشند و جمع ساده آنها اندازه بازار قطعی نیست.
بنابراین فروش ۶۰۰۰ چراغ در سال مبنا را نمی توان با استناد به تعداد واگن های کشور تضمین شده تلقی کرد. این حجم نیازمند تایید فهرست سفارش ها، مدل واگن ها، تیراژ هر پروژه و زمان تحویل است. همچنین امکان ساخت چراغ برای قطار شهری یا کاربردهای غیرهمسان باید جداگانه تحلیل شود و بدون بررسی انطباق فنی با محصول اصلی در ظرفیت قطعی منظور نشود.
واردات، صادرات و حدود داده های تجارت
در تجارت خارجی، HS ۹۴۰۵۱۱ و HS ۹۴۰۵۴۲ شامل طیفی از چراغ های عمومی و صنعتی هم هستند؛ حتی اگر برای بعضی چراغ های ریلی قابل استفاده باشند، آمار این ردیف ها معادل واردات چراغ واگن نیست. برای ماژول LED مستقل نیز ۸۵۳۹۵۱ طبقه جداگانه ای است. داده محصول محور زمانی قابل اتکا می شود که گمرک یا فهرست اظهارنامه ها امکان جداسازی عنوان تجاری، کاربرد و شماره فنی را فراهم کند. تا آن زمان، درباره میزان واردات و صادرات اختصاصی این محصول نباید رقم ملی ساختگی اعلام شود.
در بازار بین المللی، قیمت چراغ مطالعه مخصوص واگن با ورودی های ۴۸ یا ۱۱۰ ولت DC به مدل، تیراژ سفارش، سطح مستندات آزمون، کیفیت قطعات و شرایط تحویل وابسته است. چون برای بازه های قیمتی عمومی این محصول سند فروش قابل ردیابی و همسان در دسترس نیست، ارائه عدد مشخص به عنوان قیمت جاری بازار ریلی دفاع پذیر نخواهد بود. برای برآورد قابل اتکا باید مشخصات فنی یکسان تهیه و از تامین کنندگان پیش فاکتور تاریخ دار اخذ شود؛ قیمت تجاری خارجی نیز لزوما معادل بهای تمام شده تولید داخل یا قیمت تحویل در ایران نیست.
پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید چراغ واگن قطار
برآورد سرمایه گذاری باید با یک مرز فنی روشن انجام شود. ارقام این بخش برای واحد مونتاژ تخصصی با ظرفیت اسمی ۸۰۰۰ چراغ سالم در سال، فضای اجاره ای، PCB مونتاژشده برون سپاری شده و تولید ۶۰۰۰ چراغ در سال نمونه محاسبه شده اند. این اعداد برآورد مهندسی نمونه به قیمت ثابت دلار ۲۰۲۶ هستند، نه حاصل جمع پیش فاکتورهای معتبر ایران. نرخ ارز، هزینه تامین مالی، زمان واردات، مالیات و حقوق ورودی برای هر پرونده سرمایه گذاری جداگانه تعیین می شوند.
سرمایه ثابت و بهای تجهیزات
در مدل پایه اجاره، هزینه سرمایه ای برای تهیه میزها و ابزار ESD و مونتاژ حدود ۲۴ هزار دلار، تجهیزات آزمون الکتریکی و ثبت داده ۲۹ هزار دلار، تجهیزات آزمون نوری ۱۱ هزار دلار، قالب ها و فیکسچرهای اختصاصی ۲۶ هزار دلار، رایانه و تجهیزات انبار و بسته بندی ۱۲ هزار دلار، آماده سازی ساختمان اجاره ای ۲۵ هزار دلار، مهندسی محصول و تایید نمونه اولیه و آزمون بیرونی ۳۳ هزار دلار، نصب و کالیبراسیون و آموزش ۱۳ هزار دلار و ذخیره پیش بینی نشده ۱۷ هزار دلار فرض شده است. جمع اقلام برابر با ۱۹۰ هزار دلار می شود.
| جزء سرمایه ثابت در فضای اجاره ای | برآورد نمونه، هزار دلار آمریکا |
|---|---|
| میز و تجهیزات مونتاژ | ۲۴ |
| آزمون الکتریکی و کنترل عملکرد | ۲۹ |
| ابزار آزمون نوری | ۱۱ |
| قالب و فیکسچر | ۲۶ |
| تجهیزات بسته بندی، انبار و IT | ۱۲ |
| آماده سازی و اصلاح فضای اجاره ای | ۲۵ |
| طراحی، نمونه سازی و آزمون تایید نوع | ۳۳ |
| نصب، آموزش و کالیبراسیون | ۱۳ |
| پیش بینی نشده | ۱۷ |
| جمع سرمایه ثابت بدون زمین و ساختمان ملکی | ۱۹۰ |
این هزینه به معنی قیمت بازار قطعی یک کارخانه آماده تحویل نیست. برای نمونه، هزینه واقعی تایید EMC یا آزمون مواد می تواند با تعداد مدل های محصول چند برابر شود. در مقابل، اگر یک کارگاه صنعتی مجهز از قبل در اختیار سرمایه گذار باشد، قسمتی از هزینه های آماده سازی یا ابزارها حذف می شود. هزینه های قانونی، مالیاتی و انتقال وجه بین المللی که مشخصات آنها هنوز معلوم نیست در این جدول قیمت گذاری نشده اند.
اگر سرمایه گذار به جای اجاره، ملک بسازد، یک سناریوی صرفا محاسباتی می تواند شامل ۷۵۰ متر مربع زمین با قیمت فرضی ۸۰ دلار به ازای هر متر مربع و ۵۲۰ متر مربع ساختمان با هزینه فرضی ۲۱۰ دلار به ازای هر متر مربع باشد. در این مثال، ارزش زمین ۶۰ هزار دلار و ساختمان تقریبا ۱۰۹ هزار دلار می شود. با حذف ۲۵ هزار دلار هزینه اصلاح ساختمان اجاره ای و افزودن این دو قلم، سرمایه ثابت ملکی حدود ۳۳۴ هزار دلار خواهد بود. این دو نرخ، قیمت کارشناسی زمین و ساخت هیچ شهرک صنعتی مشخصی نیستند و فقط اثر انتخاب ملکی به جای اجاره را نشان می دهند.
سرمایه در گردش و چرخه نقدینگی
برای سال نمونه، هزینه قطعات و مواد خریداری شده ۳۱٫۵ دلار به ازای هر چراغ و فروش ۶۰۰۰ چراغ فرض شده است. ارزش مصرف سالانه مواد حدود ۱۸۹ هزار دلار می شود. موجودی دوماهه مواد، حدود ۳۱٫۵ هزار دلار سرمایه قفل می کند. موجودی کالای در جریان ساخت و محصول آماده، با فرض یک ماه پوشش و ارزشگذاری نمونه، ۱۸ هزار دلار برآورد شده است.
در فرض ۷۵ روز دوره وصول مطالبات از فروش سالانه ۳۸۴ هزار دلار، حساب های دریافتنی به طور متوسط حدود ۷۹ هزار دلار خواهند بود. اگر تامین کنندگان به طور متوسط ۳۰ روز اعتبار برای خرید سالانه ۱۸۹ هزار دلاری بدهند، حدود ۱۵٫۵ هزار دلار از نیاز نقدینگی کسر می شود. با افزودن ۱۲ هزار دلار ذخیره نقد عملیاتی، سرمایه در گردش خالص تقریبا برابر است با ۳۱٫۵ + ۱۸ + ۷۹ – ۱۵٫۵ + ۱۲ = ۱۲۵ هزار دلار.
این روش بهتر از فرض درصدی ثابت از سرمایه ثابت است، زیرا نشان می دهد طول دوره وصول مطالبات چه فشار مستقیمی بر نقدینگی وارد می کند. برای قطعات وارداتی، زمان سفارش، حداقل سفارش، موجودی اطمینان و پرداخت پیش از حمل باید به این محاسبه اضافه شود. اگر قرارداد دریافتنی نقد باشد یا تامین کننده اعتبار بیشتری بدهد، ترکیب سرمایه در گردش تغییر خواهد کرد.
سرمایه گذاری اولیه و ساختار تامین مالی
در مدل اجاره، ۱۹۰ هزار دلار سرمایه ثابت + ۱۲۵ هزار دلار سرمایه در گردش = حدود ۳۱۵ هزار دلار سرمایه گذاری اولیه مطالعاتی حاصل می شود. در مثال ملکی، سرمایه ثابت حدود ۳۳۴ هزار دلار و با همان سرمایه در گردش، سرمایه گذاری اولیه حدود ۴۵۹ هزار دلار است. از آنجا که اجاره بها، ودیعه، نرخ ارز و هزینه واقعی ساختمان معلوم نیست، این دو عدد را نباید به عنوان دو قیمت قطعی قابل انتخاب در همه استان ها در نظر گرفت. هزینه بهره و اقساط تسهیلات نیز به نرخ و ساختار تامین مالی وابسته است و در سرمایه گذاری بدون تامین مالی بدهی لحاظ نشده است.
درآمد، هزینه عملیاتی و سود نمونه
برای اینکه ظرفیت اسمی به اشتباه معادل فروش فرض نشود، در سال مرجع نمونه فقط ۶۰۰۰ چراغ فروخته می شود. میانگین قیمت فروش فرضی ۶۴ دلار به ازای چراغ، درآمد سالانه را به ۳۸۴ هزار دلار می رساند. این قیمت، میانگین وزنی فرضی یک سبد محصول متنوع است، نه قیمت اعلام شده برای یک مدل معین. پیش از تایید اقتصادی باید آن را با پیشنهاد خرید واقعی و شرایط تحویل تطبیق داد.
هزینه متغیر در سناریو ۳۶ دلار به ازای هر چراغ فروخته شده فرض شده است: حدود ۳۱٫۵ دلار مواد و قطعات و ۴٫۵ دلار هزینه متغیر مونتاژ، بسته بندی، کسری و اقلام مصرفی. در فروش ۶۰۰۰ عدد، هزینه متغیر به ۲۱۶ هزار دلار در سال می رسد. هزینه های ثابت نقدی سالانه حدود ۹۵ هزار دلار فرض شده که ۶۲ هزار دلار مربوط به حقوق و مزایا برای گروه ۱۰ نفره، ۱۴ هزار دلار هزینه محل کار و خدمات عمومی، ۷ هزار دلار آزمون و پایش کیفیت بیرونی و ۱۲ هزار دلار سایر هزینه های اداری، نگهداری و پشتیبانی است. این تقسیم بندی تقریبی است و به منطقه، سطح دستمزد و قراردادها وابسته خواهد بود.
با این مفروضات، مازاد درآمد بر هزینه متغیر ۱۶۸ هزار دلار و سود عملیاتی نقدی پیش از استهلاک، بهره و مالیات حدود ۷۳ هزار دلار خواهد بود. اگر استهلاک سالانه دارایی ها را به صورت ساده ۱۶ هزار دلار فرض کنیم، سود عملیاتی قبل از هزینه مالی و مالیات حدود ۵۷ هزار دلار به دست می آید. این نتیجه پیش بینی حسابداری تاییدشده نیست؛ زیرا دوره راه اندازی، برگشت کالا، تاخیر پرداخت، تغییر سبد محصول، مالیات و ساختار مالی هنوز به صورت قراردادی مشخص نشده اند.
در چنین شرایطی محاسبه عدد قطعی NPV، IRR یا دوره بازگشت بدون جدول جریان نقدی چندساله، عمر دارایی، ارزش اسقاط، نرخ تنزیل، سرمایه گذاری مرحله ای و مالیات، دقت کاذب ایجاد می کند. به همین دلیل این شاخص ها تا تهیه مدل مالی اختصاصی به صورت مقدار تایید نشده باقی می مانند. آنچه از سناریو قابل فهم است، اهمیت تعداد سفارش واقعی، قیمت متوسط سبد، هزینه مواد و دوره وصول مطالبات در شکل گیری سود و نقدینگی پروژه است.
چکیده شاخص های کلیدی سناریوی مبنا
| شاخص | مقدار مطالعاتی سال ۲۰۲۶ |
|---|---|
| روش تولید | طراحی و مونتاژ نهایی؛ خرید PCB مونتاژشده |
| ظرفیت اسمی | ۸۰۰۰ چراغ سالم در سال |
| تولید و فروش سال نمونه | ۶۰۰۰ چراغ، استفاده ۷۵ درصد |
| روز و شیفت | ۲۵۰ روز، یک شیفت |
| نیاز کیت در ظرفیت اسمی | حدود ۸۱۶۴ کیت، با بازده ۹۸ درصد |
| فضای مفید مورد بررسی | حدود ۵۲۰ متر مربع |
| تعداد نیروی انسانی | حدود ۱۰ نفر |
| سرمایه ثابت بدون ملک | حدود ۱۹۰ هزار دلار |
| سرمایه در گردش | حدود ۱۲۵ هزار دلار |
| سرمایه گذاری اولیه با اجاره | حدود ۳۱۵ هزار دلار |
| نمونه سرمایه گذاری اولیه ملکی | حدود ۴۵۹ هزار دلار |
| فروش سال نمونه | حدود ۳۸۴ هزار دلار |
| مازاد نقدی عملیاتی قبل از استهلاک و مالیات | حدود ۷۳ هزار دلار |
این جدول، مجموعه ای از مفروضات یک سناریوی سازگار است و نباید به معنای تایید ظرفیت بازار، قیمت ماشین آلات یا سود قطعی پروژه تعبیر شود.
ریسک های تخصصی و شروط ورود به سرمایه گذاری
ریسک نخست نبود سفارش به اندازه ظرفیت اقتصادی است. آمار واگن فعال، صرفا موجودی ناوگان را نشان می دهد و همه واگن ها در هر سال به چراغ نو نیاز ندارند. ریسک دوم تنوع مدل و قطعات است؛ اگر برای هر نوع واگن، سوکت، ابعاد و الگوی درایور اختصاصی شود، سرمایه قالب، موجودی قطعات و زمان تغییر خط افزایش می یابد. بنابراین تدوین خانواده محصول مشترک با حداقل تعداد درایور و رابط مکانیکی، پیش از خرید ابزارها اهمیت دارد.
ریسک فنی اصلی، خرابی ناشی از تغذیه غیرمتعارف، مدیریت حرارت ضعیف و مواد ناسازگار با الزامات ریلی است. یک چراغ ممکن است در میز آزمون روشن شود ولی در گرمای تابستان، راه اندازی مکرر یا تکان های طولانی مدت دچار افت نور یا شکست اتصال شود. نبود ردیابی قطعات و تغییر پنهان سازنده LED نیز احتمال تکرار خرابی در سری های بعدی را افزایش می دهد.
ریسک سرمایه گذاری دیگر، تایید نمونه و تاخیر دریافت وجه است. حتی اگر خط از نظر فنی ظرفیت ۸۰۰۰ چراغ را داشته باشد، قفل شدن وجه در موجودی و مطالبات می تواند امکان خرید سری بعدی قطعات را محدود کند. در این صنعت، تامین قطعه جایگزین برای تعمیرات و امکان بازتولید مدل در سال های بعد نیز باید هنگام انتخاب قطعه و قالب دیده شود.
ترتیب منطقی اقدام پیش از خرید تجهیزات
پیش از قرارداد تامین ماشین آلات، باید فهرست مدل های واگن و ولتاژ واقعی آنها، مشخصات مکانیکی چراغ، تعداد تقریبی چراغ در هر واگن، معیار آزمون و پذیرش، تیراژ قابل سفارش و قیمت قابل پرداخت روشن شود. پس از آن ساخت دو تا سه نمونه مهندسی برای خانواده های اصلی و اجرای آزمون مقدماتی انجام می شود. در مرحله بعد، BOM نسخه تاییدشده، قیمت تامین حداقل دو منبع برای قطعات حساس و هزینه آزمون نوع به دست می آید. تنها بعد از این مراحل می توان ظرفیت مناسب، ابزار مونتاژ و مدل اجاره یا ساخت واحد را انتخاب کرد.
جمع بندی امکان سنجی تولید چراغ واگن قطار
طرح تولید چراغ واگن قطار یک پروژه کوچک تا متوسط در بخش تجهیزات الکترونیکی و روشنایی ریلی است، نه کارخانه تولید انبوه لامپ معمولی. در سناریوی ارائه شده، تولید سالانه ۸۰۰۰ چراغ سالم با مونتاژ نهایی و برون سپاری PCB و قطعات بدنه، از نظر سازماندهی خط در یک شیفت قابل تصور است. اما موفقیت اقتصادی این ظرفیت هنوز با آمار عمومی بازار اثبات نشده است و به سفارش قابل اتکا، تایید فنی مدل و تامین قطعات سازگار با استانداردهای ریلی وابسته خواهد بود.
برای مدل مفروض، سرمایه ثابت بدون زمین و ساختمان ملکی حدود ۱۹۰ هزار دلار، سرمایه در گردش حدود ۱۲۵ هزار دلار و جمع سرمایه گذاری اولیه اجاره ای حدود ۳۱۵ هزار دلار محاسبه شد. این برآورد صرفا راهنمای تصمیم اولیه و مقایسه سناریوها است؛ اجرای پروژه نیازمند طرح توجیهی اختصاصی، استعلام رسمی تجهیزات، بررسی پروژه های خرید و تعمیرات ناوگان، تایید آزمایشگاهی و مدل مالی مبتنی بر شرایط واقعی سرمایه گذار است.
