طرح توجیهی تولید ورق و لوله گالوانیزه

تولید ورق و لوله گالوانیزه از یک نیاز مشترک آغاز می شود: محافظت فولاد در برابر خوردگی به کمک پوشش روی. با این حال، عنوان «کارخانه ورق و لوله گالوانیزه» به تنهایی یک پروژه صنعتی مشخص نیست. واحد تولید ورق گالوانیزه پیوسته، کارخانه ساخت لوله با ورق پیش گالوانیزه و واحد گالوانیزاسیون لوله پس از جوشکاری از نظر خوراک، فرآیند، تجهیزات، کنترل کیفیت و اندازه سرمایه گذاری تفاوت بنیادی دارند. انتخاب اشتباه این مسیرها در مطالعات اولیه، برآورد ظرفیت و سود را بی اعتبار می کند.

این مقاله با مرجع اطلاعاتی سال ۱۴۰۵ / ۲۰۲۶، سه مسیر تولید را مقایسه می کند و برای عددی شدن موضوع، یک پیش امکان سنجی نمونه بر پایه تولید لوله و پروفیل از کلاف فولادی پیش گالوانیزه با ظرفیت برنامه ریزی شده ۱۲ هزار تن در سال ارائه می دهد. داده های آماری دارای منبع و سال مشخص هستند و تمام قیمت های خوراک، محصول، زمین و هزینه های عملیاتی سناریوی مالی، صرفا فرض مطالعاتی به دلار آمریکا محسوب می شوند؛ نه نرخ قطعی فروش یا استعلام رسمی.

تولید ورق و لوله گالوانیزه؛ انتخاب مسیر تولید

نخستین تصمیم سرمایه گذار، تعیین مرز کارخانه است: آیا قرار است روی، به ورق خام افزوده شود؛ آیا ورق گالوانیزه آماده به لوله تبدیل می شود؛ یا لوله فولادی سیاه پس از تولید وارد وان روی مذاب خواهد شد؟ پاسخ این پرسش، نوع محصول قابل تعهد به خریدار و برنامه تامین مواد اولیه را مشخص می کند.

در مسیر اول، تجهیز اصلی خط پیوسته پوشش دهی کلاف (Continuous Galvanizing Line یا CGL) است. در مسیر دوم، خط لوله سازی ERW قلب تولید محسوب می شود و کارخانه اساسا تولیدکننده لوله است، نه سازنده پوشش روی روی ورق. در مسیر سوم، ماهیت تولید به شکل محسوس به طراحی سالن شیمیایی، آماده سازی سطح و وان مذاب وابسته است. گالوانیزاسیون الکتریکی نیز مسیر دیگری است، اما برای جایگزینی عمومی خطوط گالوانیزه گرم ورق ساختمانی یا لوله صنعتی نباید بدون بررسی ضخامت پوشش، دوام و کاربری انتخاب شود.

محصولات قابل تولید و مشخصات فنی تعیین کننده

ورق گالوانیزه به صورت کلاف، شیت برش خورده یا فرم داده شده عرضه می شود و لوله گالوانیزه می تواند در مقطع دایره ای، مربع و مستطیل تولید شود. در مشخصات تجاری یک محصول، فقط قطر یا ضخامت کافی نیست؛ گرید فولاد، جرم پوشش، تلرانس ابعادی، نوع لبه و وضعیت درز جوش اهمیت دارند.

اعداد ابعادی جدول، حدود طراحی نمونه هستند و ادعای پوشش تمام گریدها توسط یک دستگاه نیستند. در سفارش هایی که انتقال آب، فشار، الزامات بهداشتی یا ایمنی مطرح است، باید پیش از تولید مشخص شود استاندارد محصول نهایی چیست؛ عنوان «گالوانیزه» به تنهایی مجوز کاربرد در لوله فشار یا آب آشامیدنی ایجاد نمی کند.

وزن پوشش روی و تفاوت آن با ضخامت ورق

در ورق گالوانیزه گرم، نشان Z275 عموما بیانگر جرم اسمی پوشش روی در مجموع دو سطح به میزان ۲۷۵ گرم بر متر مربع است، نه ضخامت ۲۷۵ میکرومتر یا جرم یک سمت. اگر پوشش دو طرف تقریبا مساوی فرض شود، هر سطح حدود ۱۳۷.۵ گرم بر متر مربع روی خواهد داشت که با چگالی تقریبی ۷.۱۴ گرم بر سانتی متر مکعب، به ضخامت نظری نزدیک ۱۹ میکرومتر در هر طرف منتهی می شود. ضخامت واقعی و پراکندگی آن باید براساس استاندارد و آزمون بررسی شود. طبقه بندی و جرم پوشش به استاندارد ASTM A653/A653M ارجاع دارد (منبع: استاندارد ورق گالوانیزه ASTM A653/A653M-25a).

وزن و مقدار فولاد در لوله

برای لوله گرد با قطر بیرونی D و ضخامت t بر حسب میلی متر، جرم نظری هر متر با چگالی فرضی فولاد ۷۸۵۰ کیلوگرم بر متر مکعب، از رابطه «جرم هر متر ≈ ۰.۰۲۴۶۶ × (D − t) × t» به کیلوگرم به دست می آید. برای قطر ۴۸.۳ و ضخامت ۱.۵ میلی متر، جرم نظری فولاد نزدیک ۱.۷۳ کیلوگرم در متر است. این عدد برای محاسبه اولیه ظرفیت و تعداد شاخه مفید است ولی وزن واقعی محصول با جرم پوشش روی، تلرانس ضخامت و شکل نهایی تفاوت دارد.

معرفی کد آیسیک و کد محصول ورق و لوله گالوانیزه

در طبقه بندی بین المللی ISIC ویرایش چهارم، کد ۲۴۱۰؛ تولید آهن و فولاد پایه طیفی شامل محصولات تخت نوردی و ساخت لوله فولادی جوشی را در بر می گیرد. شرح رسمی سازمان ملل، تولید لوله جوشی از شکل دهی و جوشکاری نوار فولادی را در همین طبقه ذکر می کند (منبع: شرح طبقه ISIC ۲۴۱۰، سازمان ملل). این کد، راهنمای طبقه بندی فعالیت است و نباید با شناسه دقیق یک محصول یا کد مجوز صنعتی در ایران اشتباه گرفته شود.

برای پرونده اجرایی در ایران لازم است شرح فعالیت مندرج در جواز تاسیس، کد محصول صنعتی و ظرفیت ثبت شده بر اساس آخرین فهرست های مرجع وزارت صمت و سامانه مربوط تطبیق داده شود. در این بررسی، کد ملی قابل اتکای اختصاصی برای هر سه مسیر تولید احراز نشده است؛ بنابراین درج کد ده رقمی حدسی یا یک شناسه مشترک برای ورق و لوله صحیح نیست. همچنین اگر واحد صرفا پوشش دهی قراردادی قطعات ساخته شده انجام دهد، طبقه بندی فعالیت می تواند با کارخانه کامل تولید لوله تفاوت داشته باشد.

کد تعرفه گمرکی و HS Code ورق و لوله گالوانیزه

کد HS کالا بر پایه جنس، ابعاد، نوع مقطع، روش ساخت و ماهیت پوشش تعیین می شود. کد شش رقمی بین المللی، نقطه شروع تحلیل تجارت خارجی است؛ برای اظهارنامه ایران، زیرردیف ملی و شرح تعرفه در سال اظهار باید جداگانه استعلام شود.

از آنجا که ورق با عرض کمتر از ۶۰۰ میلی متر، گریدهای آلیاژی و بعضی پوشش های خاص ممکن است در فصل یا زیرعنوان متفاوت طبقه بندی شوند، هیچ یک از کدهای بالا را نباید بدون تطبیق متن حقوقی تعرفه به تمام سبد تولید تعمیم داد. برای تحلیل آماری این مقاله تنها از ردیف هایی استفاده شده است که آمار آنها قابل استناد بوده است.

مواد اولیه، تأمین و بالانس جرم

در خط ورق گالوانیزه پیوسته، کیفیت سطح کلاف پایه، قابلیت شکل پذیری فولاد، تمیزی روغن و اکسید، ترکیب حمام و خلوص روی، تعیین کننده کیفیت پوشش هستند. فولاد نامناسب ممکن است پس از عملیات حرارتی چسبندگی یا شکل پذیری مطلوب نشان ندهد. برای وان، روی با کیفیت مناسب فرایندی، تنظیم ترکیب آلیاژ و مدیریت سرباره و خاکستر ضروری است.

در مسیر لوله از ورق پیش گالوانیزه، ماده اصلی کلاف گالوانیزه استاندارد با مشخصات قابل ردیابی است. واحد باید گرید ورق، ضخامت واقعی، وزن پوشش، کیفیت سطح و قابلیت جوشکاری را در قرارداد تامین مشخص کند. رول هایی که در ناحیه لبه یا سطح پوشش ناهمگن دارند، در اسلیتر ضایعات و توقف خط ایجاد می کنند. مواد کمکی شامل مواد مصرفی جوش و تعمیر پوشش درز، تیغه اسلیتر، روانکارهای مجاز، بسته بندی و اقلام نگهداری است.

سناریوی مبنا: تولید برنامه ریزی شده ۱۲ هزار تن در سال با بازده وزنی خالص فرضی ۹۷ درصد، به حدود ۱۲,۳۷۱ تن کلاف در سال در حالت ظرفیت برنامه ای نیاز دارد. در سطح بهره برداری ۸۵ درصد، تولید و فروش فرضی به ۱۰,۲۰۰ تن و مصرف کلاف به حدود ۱۰,۵۱۵ تن در سال کاهش می یابد. ضریب بازده ۹۷ درصد شامل برش کناره، سر و ته کلاف، قطعات مردود و افت های متعارف نمونه است؛ مقدار واقعی پس از انتخاب عرض کلاف، سبد سایز و برنامه سفارش مشخص می شود.

برای نمونه اگر از کلاف عرض ۱۲۵۰ میلی متر، هشت نوار با عرض میانگین ۱۵۲ میلی متر بریده شود، جمع پهنای نوارها ۱۲۱۶ میلی متر و حاشیه برش ۳۴ میلی متر است؛ افت هندسی این مرحله نزدیک ۲.۷ درصد خواهد بود. این مثال نشان می دهد که عرض نوار و ترکیب محصولات می توانند به اندازه سرعت ماشین بر اقتصاد خط اثر بگذارند. عرض نهایی نوار باید از محاسبات رول فرمینگ و درز جوش به دست آید، نه صرفا محیط هندسی لوله.

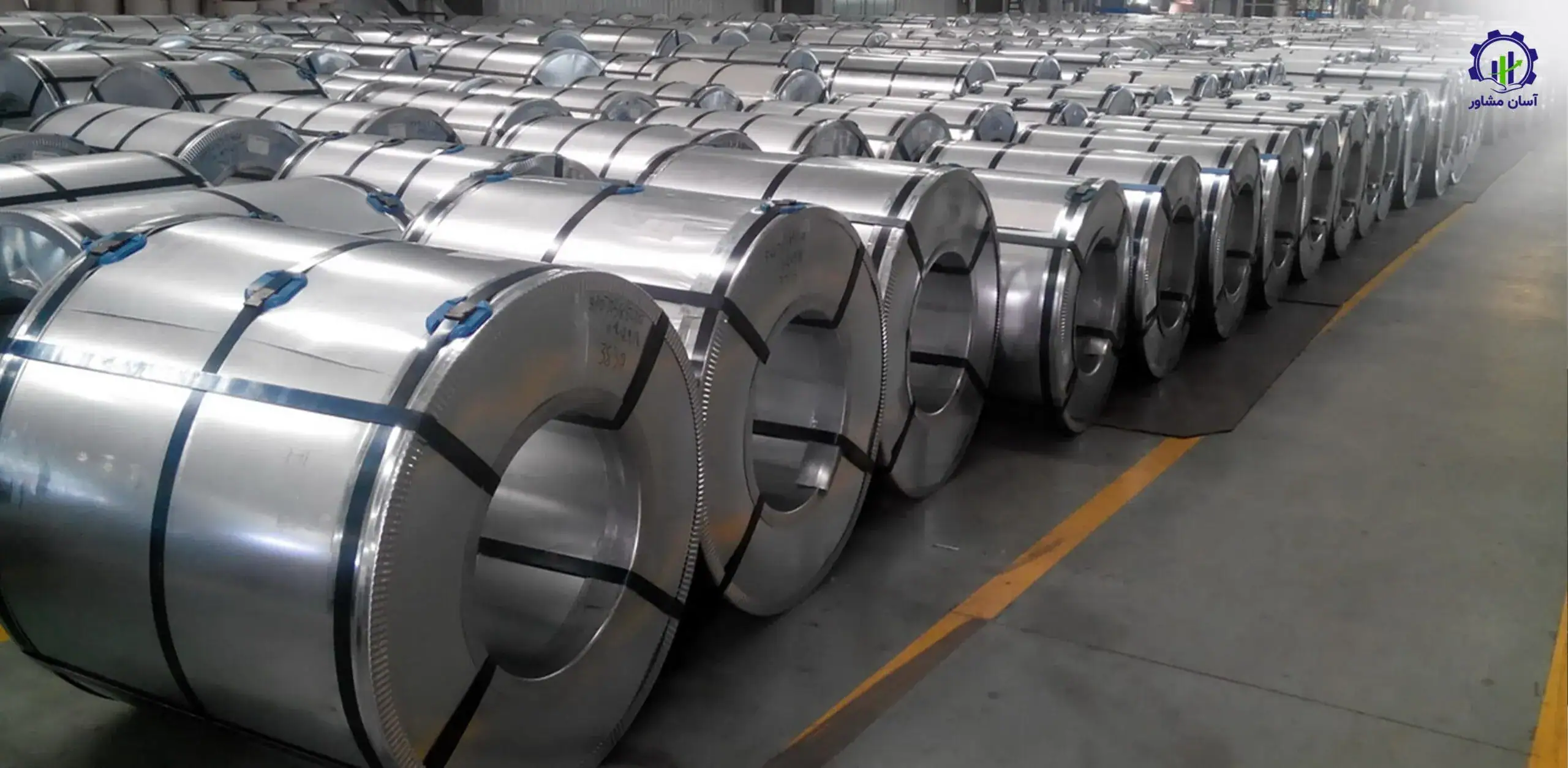

فرآیند تولید ورق و لوله گالوانیزه

جریان تولید باید بر اساس محل اعمال پوشش روی طراحی شود. در روش پیش گالوانیزه، کلاف قبلا پوشش گرفته و کارخانه آن را شکل می دهد؛ در روش پس گالوانیزه، ابتدا لوله ساخته می شود و سپس پوشش روی به محصول جوش خورده افزوده می شود. در ورق پیوسته، خود کلاف در حال حرکت پوشش دریافت می کند. در ادامه، هر جریان به طور مستقل توضیح داده شده است.

فرآیند تولید لوله از ورق پیش گالوانیزه

۱. دریافت و کنترل کلاف: ضخامت، عرض، وزن پوشش و گرید ورق با گواهی تامین و نمونه برداری راستی آزمایی می شود. رول آسیب دیده یا دارای لبه موج دار باید پیش از ورود به خط جداسازی شود. مشخصات پایه برای محاسبه طول نوار و وزن هر متر لوله در برنامه تولید ثبت می شوند.

۲. بازکردن کلاف و برش نواری: کلاف روی دکویلر و واحد برش طولی (Slitter) قرار می گیرد. تیغه ها عرض نوار را طبق قطر و ضخامت لوله می برند و نوارهای خروجی با کشش کنترل شده دوباره کلاف می شوند. پلیسه زیاد، اختلاف عرض یا له شدگی لبه مستقیما کیفیت جوش را کاهش می دهد. اگر خرید نوار آماده اقتصادی تر باشد، سرمایه گذاری در اسلیتر می تواند از طرح حذف شود؛ اما قیمت خرید و وابستگی تامین افزایش می یابد.

۳. تغذیه، شکل دهی و جوشکاری فرکانس بالا: نوار پس از بازشدن، با رول های مرحله ای از مقطع باز به فرم لوله تبدیل می شود. در ایستگاه HF/ERW، لبه ها با گرمایش مقاومتی یا القایی و فشار رول فشاری به هم متصل می شوند. توان و سرعت جوش، موقعیت V شکل لبه ها، فشار فورج و مقدار بیرون زدگی جوش باید برای هر سایز تنظیم شوند. عیب هایی مانند عدم ذوب موثر لبه، نفوذ ناقص، همراستایی نامناسب یا ترک درز، با صرف افزایش توان الکتریکی حل نمی شوند.

۴. برداشت پلیسه و ترمیم پوشش درز: در ناحیه جوش، پوشش روی در اثر حرارت از بین می رود یا آسیب می بیند. پلیسه بردار، کنترل داخلی در صورت تجهیز خط و روش ترمیم موضعی سطح خارجی باید طراحی شوند. اسپری متالیزه روی یا روش های مهندسی ترمیم را نمی توان بدون آزمون، معادل پوشش پیوسته گرم کل محیط لوله دانست؛ پوشش داخلی درز ممکن است به طور کامل ترمیم نشده باشد. بنابراین این محصول نباید صرفا با نام «لوله گالوانیزه» به عنوان جایگزین هر نوع لوله پس گالوانیزه فروخته شود.

۵. سایزینگ، صافکاری و برش پروازی: استندهای سایزینگ قطر یا ابعاد مقطع را به تلرانس سفارش نزدیک می کنند. برش پروازی برای حفظ پیوستگی تولید، شاخه ها را در طول مورد نظر جدا می کند. هماهنگی سرعت اره با خط، کیفیت سرلوله و طول واقعی هر شاخه را تعیین می کند.

۶. بازرسی و بسته بندی: محصول از نظر ابعاد، صافی، ظاهر پوشش، درز و عیوب احتمالی کنترل می شود. شاخه ها براساس وزن یا تعداد شمارش و با تسمه و محافظ مناسب بسته بندی می شوند. تماس با آب محبوس یا انبارش نامناسب ورق و لوله تازه گالوانیزه می تواند به لکه های سفید خوردگی روی منجر شود.

فرآیند تولید ورق گالوانیزه به روش گرم پیوسته

۱. ورود کلاف و آماده سازی سطح: کلاف فولادی به خط تغذیه و جوش کلاف به کلاف وارد می شود؛ واحدهای ذخیره نوار برای جلوگیری از توقف بخش مرکزی پوشش دهی استفاده می شوند. چربی گیری و پاکسازی سطح باید با الزامات عملیات حرارتی و نوع فولاد هماهنگ شوند؛ آلودگی سطح، نواحی بدون پوشش و عیب چسبندگی ایجاد می کند.

۲. عملیات حرارتی و تنظیم اتمسفر: بسته به فناوری خط، نوار در کوره با اتمسفر کنترل شده گرم و سپس به دمای مناسب پوشش دهی رسانده می شود. تنظیم نقطه شبنم، اکسیژن و چرخه گرمایی اهمیت زیادی دارد، زیرا اکسید نامطلوب روی سطح فولاد می تواند ترشوندگی توسط روی مذاب را مختل کند.

۳. حمام روی و کنترل جرم پوشش: نوار از وان مذاب عبور می کند و با ایرنایف، مازاد روی از هر دو سطح برداشته می شود. سرعت نوار، فشار و فاصله نازل ها، هندسه لبه و کیفیت حمام روی بر جرم پوشش اثر دارند. کنترل زینک پات، ترکیب عناصر آلیاژی، دما و مدیریت دُرس برای ثبات خط ضروری است.

۴. سردسازی، اصلاح شکل و خروج: پس از انجماد پوشش، تجهیزات صافکاری، کشش اصلاحی، عملیات سطحی و بازرسی نهایی به تناسب محصول استفاده می شوند. ردیابی کلاف، آزمون جرم پوشش و شناسایی عیوب سطحی بخشی از کنترل خروجی است. طراحی این مسیر به دلیل کوره، بخش پیوسته ورودی و خروجی، وان و سامانه های کنترل فرآیند در مقیاسی بسیار متفاوت از یک خط ERW انجام می شود (منبع: مستندات فنی خطوط گالوانیزاسیون Primetals).

فرآیند تولید لوله با گالوانیزاسیون پس از جوشکاری

در این مسیر ابتدا لوله فولادی سیاه با روش مناسب تولید و بازرسی می شود. سپس لوله ها چربی گیری، شستشو، اسیدشویی کنترل شده، شستشوی دوباره، فلاکس زنی و خشک می شوند. افت کیفیت اسیدشویی یا باقی ماندن ناخالصی می تواند پوشش ناقص یا عیوب سطحی ایجاد کند. ترکیب حمام های شیمیایی و شیوه حمل قطعات باید با امکان تخلیه کامل مایعات از داخل لوله هماهنگ باشد.

در مرحله گالوانیزاسیون، لوله با برنامه مناسب وارد روی مذاب می شود؛ زاویه ورود و خروج، زمان ماند، خروج روی اضافی و جلوگیری از گرفتگی داخل محصول اهمیت دارند. در خطوط خودکار ممکن است دمش یا تجهیزات خاص برای کنترل روی سطح داخلی و خارجی به کار رود. سپس سردسازی، کنترل ضخامت یا جرم پوشش و بازرسی انجام می شود. طراحی وان و سامانه جابه جایی باید متناسب با طول، قطر، تیراژ و ماهیت استاندارد محصول باشد.

استاندارد ISO ۱۴۶۱:۲۰۲۲ درباره گالوانیزاسیون گرم محصولات ساخته شده است، اما لوله و تیوب گالوانیزه شده در خطوط خودکار را صراحتا از دامنه خود خارج می کند. برای چنین خطی باید استاندارد محصول و پوشش مرتبط با لوله، مانند EN ۱۰۲۴۰ در صورت انطباق و پذیرش قراردادی، به طور خاص بررسی شود (منبع: استاندارد ISO ۱۴۶۱:۲۰۲۲، سازمان بین المللی استانداردسازی؛ منبع: استاندارد EN ۱۰۲۴۰:۱۹۹۷، مرجع DIN).

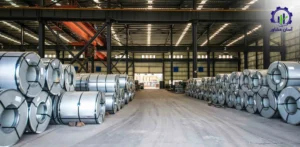

ماشین آلات و معیارهای انتخاب تجهیزات

فهرست تجهیزات باید با وزن سبد محصول، عرض کلاف، حداقل و حداکثر قطر، ضخامت فولاد، گرید، سرعت هدف و کیفیت قابل تعهد هماهنگ شود. سرعت ۶۰ متر در دقیقه در کاتالوگ، به معنی تولید ۶۰ متر در دقیقه با تمام سایزها، تمام ضخامت ها و با کیفیت تایید شده نیست. عرض و ضخامت نوار و ظرفیت بخش جوش و برش می توانند گلوگاه واقعی باشند.

مبالغ مندرج در جدول، برآورد مطالعاتی هستند و استعلام قیمت خرید محسوب نمی شوند. رقم واقعی خرید خط ERW با دامنه قطر و ضخامت، سرعت تضمین شده برای سبد سایز، توان جوش، اقلام رول ست، روش ترمیم پوشش، خدمات نصب و آموزش و شرایط تحویل تغییر می کند. بنابراین هزینه نمونه ۵۵۰ هزار دلاری خط ERW در سناریوی مالی نباید قیمت پیشنهادی یک سازنده در مهر ۱۴۰۵ تعبیر شود؛ لازم است پیشنهادهای قابل مقایسه با دامنه تامین یکسان دریافت شوند. به همین ترتیب قیمت یکپارچه خط گالوانیزاسیون پیوسته، بدون مشخصات پروژه و پیشنهاد فنی و مالی سازنده، قابل استناد نیست.

نکات تعیین کننده در قرارداد خرید خط

مبنای پذیرش دستگاه باید «تن محصول سالم در هر ساعت و در سبد ابعاد توافق شده» باشد، نه صرفا بیشترین سرعت اعلامی. برای دستگاه جوش فرکانس بالا باید توان واقعی جوش، روش آزمون کیفیت درز، تامین قطعات قدرت و حفاظت اپراتور تعیین شود. برای اسلیتر، دقت عرض، پلیسه مجاز، زمان تعویض تیغه و سرعت تغییر سفارش اهمیت دارد. در قرارداد باید فهرست قالب ها و رول ست ها، درصد تجهیزات یدکی، دوره آموزش و معیار تحویل پس از تست با ماده اولیه واقعی درج شود.

ظرفیت اقتصادی و بالانس خط تولید

سناریوی مبنای واحد برای محاسبات این مقاله عبارت است از خط ساخت لوله و پروفیل از ورق پیش گالوانیزه، با ظرفیت برنامه ریزی شده ۱۲ هزار تن محصول سالم در سال، ۳۰۰ روز کاری، دو شیفت هشت ساعته و ۴۸۰۰ ساعت تقویمی تولید در سال. این ظرفیت، یک هدف برنامه ریزی است نه ضمانت سازنده ماشین. میانگین لازم در سطح ظرفیت برنامه ای برابر با ۲.۵ تن محصول سالم در ساعت است.

اگر محصول مرجع، لوله ۴۸.۳ × ۱.۵ میلی متر با جرم تقریبی ۱.۷۳ کیلوگرم در متر باشد، خروجی ۲.۵ تن در ساعت به سرعت متوسط موثر تقریبی ۲۴ متر در دقیقه نیاز دارد. با این حال برای تعویض سایز، توقف های برنامه ای، افت تولید آغاز و پایان کلاف و نوسان کیفیت باید ظرفیت مکانیکی لحظه ای بالاتر از این متوسط طراحی شود. دستگاهی با ظرفیت هندسی چهار تن در ساعت، در صورتی که اثربخشی عملی آن نزدیک ۶۲.۵ درصد باشد، به همان متوسط ۲.۵ تن در ساعت می رسد؛ این صرفا مثال Line Balancing است.

برای سال تثبیت بهره برداری، استفاده از ۸۵ درصد ظرفیت برنامه ای در نظر گرفته شده است؛ یعنی ۱۰,۲۰۰ تن محصول قابل فروش در سال و به طور متوسط حدود ۳۴ تن در هر روز کاری. در طراحی واقعی، سهم سایزهای سبک و سنگین، زمان تنظیم رول، کیفیت کلاف و سفارش های کوتاه، باید به صورت ماتریس تولید محاسبه شود. خط برش کلاف باید در دسترس بودن نوار کافی برای تغذیه پیوسته ERW را تضمین کند؛ در غیر این صورت تجهیز ارزان تر بالادستی می تواند گلوگاه کل سرمایه گذاری باشد.

کنترل کیفیت، آزمون ها و استانداردهای فنی

در ورق گالوانیزه پیوسته، کنترل جرم پوشش روی، ضخامت و عرض ورق، چسبندگی، ظاهر سطح، خواص مکانیکی فولاد پایه و یکنواختی کلاف ضروری است. استاندارد ASTM A653/A653M-25a که در زمان بررسی نسخه فعال ثبت شده، برای ورق فولادی پوشش روی یا روی-آهن به روش گرم تدوین شده است (منبع: استاندارد ورق گالوانیزه ASTM A653/A653M-25a). استاندارد EN ۱۰۳۴۶:۲۰۱۵ نیز الزامات تحویل ورق های پوشش گرم پیوسته برای گروه های گرید مشخص را پوشش می دهد (منبع: استاندارد EN ۱۰۳۴۶:۲۰۱۵، مرجع BSI). انتخاب نهایی باید بر اساس کاربرد محصول، قرارداد خرید و استاندارد داخلی مرتبط انجام شود.

در لوله ERW، کنترل فقط به سطح روی محدود نیست. اندازه گیری قطر یا اضلاع، ضخامت جداره، راستای طولی، طول شاخه، کیفیت پلیسه برداری، سلامت اتصال جوشی و آزمون های مکانیکی متناسب با مشخصات محصول لازم است. برای لوله ساختمانی، ASTM A500/A500M-۲۳ ناظر به تیوب سازه ای فولاد کربنی سردشکل داده شده است، در حالی که ASTM A53/A53M-۲۴ برای لوله فولادی سیاه و گالوانیزه گرم جوشی یا بدون درز در کاربردهای تعریف شده مطرح می شود (منبع: استاندارد لوله سازه ای ASTM A500/A500M-۲۳؛ منبع: استاندارد لوله فولادی ASTM A53/A53M-۲۴). داشتن لوله ساخته شده از کلاف پیش گالوانیزه، به خودی خود به معنی انطباق با A53 نیست.

در بخش آزمون، سامانه اندازه گیری ضخامت پوشش با روش مغناطیسی یا روش آزمون مناسب، اندازه گیری ابعاد با کولیس و گیج، آزمون تخت کردن یا خم مطابق استاندارد محصول، کنترل ناپیوستگی جوش و در صورت نیاز آزمون هیدرواستاتیک یا غیرمخرب باید تعریف شود. تواتر آزمون با خطر محصول و قرارداد مشخص می شود. در خطوط پس گالوانیزه، مدیریت کیفیت سطح داخلی، خروج کامل مواد شیمیایی، اندازه گیری پوشش و عیوبی مانند شره روی یا نقاط بدون پوشش به کنترل مستقل نیاز دارند.

انبارش و محافظت محصول

بسته بندی باید با طول لوله، جرم بسته، نوع بارگیری و احتمال تماس با رطوبت تنظیم شود. مهم ترین خطر انبارش ورق و لوله گالوانیزه، خیس شدن همزمان سطوح فشرده و تهویه ناکافی است که می تواند خوردگی سفید روی ایجاد کند. محصول سالم باید روی پایه مناسب، با امکان گردش هوا، تفکیک بچ و برچسب ردیابی نگهداری شود. برای مسیر پس گالوانیزه نیز زمان مناسب سردسازی پیش از بسته بندی اهمیت دارد.

زمین، جانمایی کارخانه و نیروی انسانی

برای سناریوی ۱۲ هزار تن محصول در سال، حدود ۵ تا ۷ هزار متر مربع زمین به عنوان بازه ابتدایی طراحی صنعتی قابل بررسی است. در مدل مالی، ۶ هزار متر مربع زمین فرض شده است. بنای مسقف اولیه را می توان حدود ۲۴۰۰ تا ۳۰۰۰ متر مربع در نظر گرفت؛ فرض محاسباتی این مقاله ۲۶۰۰ متر مربع است که سالن فرآیند، انبار و فضای بازرسی و خدمات پشتیبانی را در بر می گیرد. این اعداد برآورد مهندسی هستند و پس از ترسیم Layout، شعاع گردش تریلی، ظرفیت بارگذاری کف، مسیر جرثقیل و مقررات شهرک صنعتی باید اصلاح شوند.

طول مستقیم خط ERW، فضای انبار کلاف، سالن اسلیتر، محدوده ایمن بلند کردن رول و مسیرهای خروج محصول، شکل سالن را تعیین می کنند. برای کارخانه پوشش دهی کلاف پیوسته، طول مسیر خط و امکان نگهداری و دسترسی کوره و وان به زمین بیشتری نیاز دارد و همین مساحت نمونه را نباید به آن تعمیم داد. واحد پس گالوانیزه نیز جانمایی متفاوتی برای سالن عملیات شیمیایی، تخلیه و بارگیری و پیشگیری از تماس ناسازگار مواد می خواهد.

در مدل مبنا، حدود ۳۸ تا ۴۸ نفر نیروی انسانی به عنوان تخمین اولیه مطرح است و ۴۲ نفر مبنای هزینه ثابت قرار گرفته اند. این ترکیب به طور نمونه شامل گروه های تولید و اپراتوری در دو شیفت، نگهداری و تعمیرات، کنترل کیفیت، انبار و جابه جایی، برنامه ریزی، مدیریت و پشتیبانی است. اگر اسلیتر حذف شود یا بارگیری برون سپاری شود، تعداد و شرح وظایف تغییر می کند؛ در مقابل، تعدد سایزها و الزامات آزمون تخصصی ممکن است به نیروی بیشتر نیاز داشته باشد.

مجوزها، ایمنی صنعتی و الزامات محیط زیستی

مسیر مجوز از تعیین شرح دقیق فعالیت آغاز می شود. عنوان عمومی ورق و لوله گالوانیزه برای تشخیص رسته و الزامات محیط زیستی کافی نیست. سرمایه گذار باید پیش از خرید زمین و دستگاه، امکان استقرار واحد در محل پیشنهادی، ضوابط شهرک صنعتی، الزامات آتش نشانی و محیط زیست و نوع تاییدیه های مرتبط با محصول را از مرجع صلاحیت دار بررسی کند. جواز تاسیس، به تنهایی مجوز بهره برداری یا تایید استاندارد محصول نیست.

در خط ERW از ورق پیش گالوانیزه، مواجهه با دود حاوی ترکیبات روی در ناحیه جوش، خطر برق فرکانس بالا، پرتاب براده، لبه تیز کلاف و جابه جایی بار سنگین باید در ارزیابی خطر پوشش داده شود. جمع آوری موضعی دود جوش و حفاظت الکتریکی و مکانیکی از الزامات اصلی طراحی هستند. در خط گالوانیزاسیون گرم، مدیریت بخارات و پسماندهای اسیدی، فلاکس، خاکستر و دُرس روی، پساب شستشو و جلوگیری از تماس آب با مذاب اهمیت مضاعف دارد. پسماندهای شیمیایی نباید به عنوان ضایعات عادی فلزی مدیریت شوند.

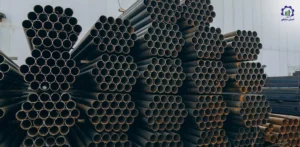

بازار داخلی، تجارت خارجی و تقاضای قابل اندازه گیری

تقاضای ورق و لوله گالوانیزه از ساختمان، سوله و سازه سبک، تولید لوازم، گلخانه، قطعات صنعتی، تجهیزات زیرساختی و برخی کاربردهای خودرویی تاثیر می پذیرد؛ ولی این بخش ها محصول همسانی سفارش نمی دهند. افزایش تولید فولاد خام به معنی افزایش متناسب تقاضای لوله گالوانیزه نیست. برای پیش بینی فروش باید بازار نهایی همان ضخامت، گرید و استاندارد انتخابی بررسی شود، نه کل صنعت فولاد.

طبق گزارش «World Steel in Figures ۲۰۲۶» انجمن جهانی فولاد، تولید فولاد خام ایران در سال ۲۰۲۵ حدود ۳۲ میلیون تن برآورد شده است و ایران در میان ۱۰ تولیدکننده بزرگ فولاد خام قرار دارد. همین منبع، صادرات گزارش شده جهانی ورق گالوانیزه را در سال های ۲۰۲۳، ۲۰۲۴ و ۲۰۲۵ به ترتیب ۴۲.۸، ۴۶.۴ و ۴۵.۸ میلیون تن ثبت کرده است؛ این شاخص تجارت خارجی است و نباید تولید یا تقاضای جهانی نامیده شود (منبع: گزارش World Steel in Figures ۲۰۲۶، انجمن جهانی فولاد).

داده های تجارت خارجی ایران با مرزبندی تعرفه

برای ردیف ۷۲۱۰۴۹ در پایگاه WITS وابسته به بانک جهانی، صادرات ایران در سال ۲۰۲۳ حدود ۵۹.۶ هزار تن به ارزش ۵۱.۸ میلیون دلار و واردات حدود ۵۳.۸ هزار تن به ارزش ۵۳.۲ میلیون دلار ثبت شده است. واردات گزارش شده عمدتا از چین و امارات بوده و از مقصدهای عمده صادرات، ارمنستان، عراق، افغانستان، جمهوری آذربایجان و پاکستان دیده می شوند (منبع: آمار صادرات ردیف ۷۲۱۰۴۹، بانک جهانی WITS (۲۰۲۳)؛ منبع: آمار واردات ردیف ۷۲۱۰۴۹، بانک جهانی WITS (۲۰۲۳)).

برای ردیف ۷۳۰۶۳۰، صادرات ایران در همان سال حدود ۲۳.۱ هزار تن با ارزش ۱۵.۶ میلیون دلار و واردات حدود ۴.۴۵ هزار تن با ارزش ۹ میلیون دلار گزارش شده است. این ردیف شامل گروهی از لوله های جوشی است و آمار آن تخمین دقیق تجارت لوله گالوانیزه محسوب نمی شود (منبع: آمار صادرات ردیف ۷۳۰۶۳۰، بانک جهانی WITS (۲۰۲۳)؛ منبع: آمار واردات ردیف ۷۳۰۶۳۰، بانک جهانی WITS (۲۰۲۳)).

این جدول داده تاریخی تایید شده برای دو ردیف مشخص است، نه اندازه کل بازار ایران در ۱۴۰۵. داده قابل تایید و هم دامنه برای تولید ملی سالانه، ظرفیت بهره برداری کل کشور و مصرف واقعی تمام محصولات گالوانیزه در سال ۱۴۰۵ در منابع بررسی شده احراز نشده است؛ بنابراین از ارائه اعداد ساختگی برای این موارد خودداری می شود. برای تکمیل مطالعات بانکی، باید آمار تولید کارخانه های مربوط، موجودی و تغییرات انبار و تجارت تمام زیرردیف های محصول با تعریف یکنواخت جمع آوری شوند.

روش محاسبه تقاضای ظاهری و محدودیت آن

رابطه معمول «مصرف ظاهری = تولید داخلی + واردات − صادرات» تنها زمانی مفید است که همه اجزا از نظر تعریف کالا، دوره زمانی و واحد اندازه گیری سازگار باشند. در این مقاله چون رقم تولید داخلی همان کد تعرفه برای سال یکسان در دست نیست، مصرف ظاهری ملی محاسبه نشده است. حتی با داده کامل نیز موجودی انبار، دوباره شماری کالاهای واسطه ای، تغییر گرید و پوشش و تفاوت طبقه بندی ممکن است بر نتیجه اثر بگذارد. برای یک کارخانه ۱۰,۲۰۰ تنی در سال، باید حجم فروش قابل تحقق از بررسی تقاضای دقیق ابعاد و استاندارد انتخابی به دست آید، نه از تقسیم دلخواه کل فولاد کشور.

پیش بینی وضعیت سرمایه گذاری طرح تولید ورق و لوله گالوانیزه

برآورد مالی زیر برای ساخت لوله و پروفیل از ورق پیش گالوانیزه ارائه شده و شامل خرید کارخانه نورد سرد، احداث خط گالوانیزاسیون کلاف پیوسته یا گالوانیزاسیون گرم لوله پس از جوش نیست. دوره مرجع محاسبات اکتبر ۲۰۲۶ و واحد تمامی ارقام دلار آمریکا است. ارقام دارای دقت گرد شده و صرفا یک «سناریو مبنا مطالعاتی» هستند. قیمت کلاف و فروش از صورت حساب واقعی یا مظنه قابل راستی آزمایی اخذ نشده و به عمد به عنوان فرض محاسبه برچسب خورده اند.

مفروضات فنی و مالی سناریوی مبنا

کارخانه در ۳۰۰ روز کاری و دو شیفت هشت ساعته برای ظرفیت برنامه ای ۱۲ هزار تن محصول سالم سالانه طراحی می شود. در سال تثبیت، بهره برداری ۸۵ درصد، فروش ۱۰,۲۰۰ تن، بازده وزنی ۹۷ درصد، خوراک ۱۰,۵۱۵ تن، قیمت فرضی خرید کلاف ۷۶۰ دلار به ازای هر تن و قیمت فرضی فروش محصول نهایی ۱۰۰۰ دلار به ازای هر تن در نظر گرفته شده است. قیمت زمین ۷۰ دلار بر متر مربع و هزینه ساخت مسقف ۲۴۰ دلار بر متر مربع صرفا فرض های قیمت گذاری سناریو هستند؛ این ارقام به دلیل نوسان محل و شرایط ساخت، نباید به عنوان قیمت بازار ایران نقل شوند.

سرمایه ثابت و قیمت تجهیزات

سرمایه ثابت تنها جمع قیمت ماشین آلات نیست. هزینه زمین و سالن، آماده سازی محوطه، جابه جایی مواد سنگین، برق و تجهیزات پشتیبانی دستگاه، نصب و راه اندازی، مهندسی و ذخیره هزینه های پیش بینی نشده باید در برآورد دیده شود. در مدل مبنا، قیمت ماشین اصلی و اسلیتر به سطح اتوماسیون، تعداد قالب ها، ظرفیت خدمات و محل تحویل حساس است؛ مبنای تفصیلی پس از استعلام حداقل چند تامین کننده و تنظیم یک RFQ واحد تعیین می شود.

در نتیجه سرمایه ثابت با زمین تقریبا ۳.۱۴ میلیون دلار و بدون زمین ۲.۷۲ میلیون دلار برآورد می شود. این برآورد نه هزینه فاینانس را شامل می شود و نه مالیات های قطعی محلی، حقوق ورودی مشخص تجهیزات یا هزینه هایی که تنها پس از جانمایی نهایی و قرارداد تامین روشن خواهند شد. اگر زمین به صورت اجاره بلندمدت تامین شود، شکل خروج نقدی و ساختار سرمایه گذاری به طور جدی تغییر خواهد کرد.

سرمایه در گردش؛ محاسبه از چرخه عملیاتی

در کارخانه لوله، کلاف گالوانیزه مهم ترین عامل گردش نقدینگی است؛ بنابراین سرمایه در گردش نباید به طور خودکار برابر درصدی از هزینه ماشین آلات تعیین شود. در فرض ۸۵ درصد بهره برداری، هزینه سالانه خوراک حدود ۷.۹۹ میلیون دلار است. با نگهداری ۴۵ روز خوراک، موجودی اولیه ماده اصلی نزدیک ۰.۹۹ میلیون دلار می شود. ۳۵ روز دوره وصول مطالبات روی فروش فرضی ۱۰.۲ میلیون دلاری، حدود ۰.۹۸ میلیون دلار منابع درگیر ایجاد می کند.

برای تکمیل مدل، ۱۵ روز موجودی محصول بر اساس بهای عملیاتی تقریبی حدود ۰.۳۸ میلیون دلار، وجه نقد عملیاتی احتیاطی ۰.۱۸ میلیون دلار و اعتبار تامین کننده معادل ۲۰ روز خرید کلاف یعنی نزدیک ۰.۴۴ میلیون دلار در نظر گرفته شده است. جمع خالص این اقلام حدود ۲.۰۹ میلیون دلار سرمایه در گردش است. مقادیر ۴۵ روز، ۳۵ روز و ۲۰ روز مفروضات مطالعه اند؛ دریافت پیش پرداخت، خرید اعتباری، سفارش کوتاه یا وارداتی بودن کلاف می تواند نتیجه را تغییر دهد.

با جمع سرمایه ثابت ۳.۱۴ میلیون دلار و سرمایه در گردش ۲.۰۹ میلیون دلار، سرمایه گذاری اولیه نمونه نزدیک ۵.۲۳ میلیون دلار به دست می آید. این شاخص برای امکان سنجی مقدماتی است و تعهد قیمت پیمانکار یا سرمایه قطعی مورد نیاز متقاضی نیست.

فروش، بهای مواد اولیه و سود عملیاتی نمونه

اگر ۱۰,۲۰۰ تن محصول سالم به نرخ فرضی ۱۰۰۰ دلار در هر تن فروخته شود، درآمد سالانه ۱۰.۲۰ میلیون دلار خواهد بود. مصرف ۱۰,۵۱۵ تن کلاف با نرخ ۷۶۰ دلار، هزینه خرید ماده اصلی را به حدود ۷.۹۹ میلیون دلار می رساند. برای تبدیل و هزینه های متغیر غیر از خوراک، فرض ۶۵ دلار به ازای هر تن محصول نهایی معادل ۰.۶۶ میلیون دلار و برای هزینه های ثابت نقدی سالانه شامل حقوق، تعمیرات ثابت، مدیریت و خدمات، فرض ۰.۷۰ میلیون دلار استفاده می شود.

بر این اساس، سود ناخالص نقدی قبل از استهلاک، بهره، مالیات و سایر تعدیلات مرتبط با EBITDA، حدود ۰.۸۵ میلیون دلار در سال یا تقریبا ۸.۳ درصد فروش خواهد بود. این رقم سود خالص نیست و برای گزارش بانکی نباید جای سود پس از مالیات قرار گیرد. همچنین وجود حاشیه عملیاتی مثبت به معنی اقتصادی بودن قطعی طرح نیست؛ روش تامین سرمایه، استهلاک، هزینه مالی، مالیات، هزینه های آغاز بهره برداری و زمان بندی جریان نقدی می توانند تصمیم نهایی را تغییر دهند.

محاسبه IRR و NPV با یک سال فروش فرضی معتبر نیست. برای چنین محاسبه ای باید حداقل دوره عمر اقتصادی پروژه، سرمایه گذاری در مراحل زمانی، افزایش ظرفیت، استهلاک، مالیات، هزینه تامین مالی، تغییر سرمایه در گردش و ارزش پایانی با اسناد پروژه معلوم شود؛ تا پیش از تکمیل این مفروضات، دادن عدد دقیق IRR یا NPV دقت کاذب ایجاد می کند.

شاخص های کلیدی سناریوی سرمایه گذاری

برای تبدیل این شاخص ها به تومان، باید زمان پرداخت واقعی، ارز مبنای تجهیزات و مواد، سیاست تسعیر، مالیات و عوارض و نرخ ارز قابل تامین در روز استعلام مشخص شود. درج یک نرخ ارز بدون تاریخ، کیفیت و قابلیت استناد این مدل را کاهش می دهد؛ به همین دلیل مدل حاضر به دلار نگه داشته شده است.

ریسک های اجرایی و معیار تصمیم ورود به پروژه

ریسک اصلی در مسیر ورق پیش گالوانیزه، اختلال در تامین کلاف همگن، کاهش کیفیت درز و ضعف حفاظت محل جوش است. در کارخانه ورق پیوسته، پیچیدگی کنترل سطح فولاد، کوره، وان روی و حجم بالای تولید اقتصادی تعیین کننده اند. در واحد پس گالوانیزه، طراحی ایمن عملیات شیمیایی و کنترل پوشش داخلی و خارجی می تواند گلوگاه پروژه باشد. ریسک های مشترک شامل نوسان قیمت فولاد و روی، محدودیت تامین قطعات تخصصی، کیفیت خدمات پس از فروش و طولانی شدن نصب و راه اندازی است.

پیش از سفارش تجهیزات باید:

• آزمایش تولید چند سایز منتخب با خوراک واقعی انجام شود؛
• مشخصات قراردادی محصول و استاندارد قابل تعهد نهایی شوند؛
• دسترسی و ثبات ماده اولیه در مقیاس ماهانه ارزیابی شود؛
• نقشه جانمایی و جابه جایی کلاف تایید شود؛
• روش کنترل دود جوش یا عملیات شیمیایی طراحی گردد؛
• و برآورد سرمایه با پیشنهادهای هم دامنه تامین کنندگان اصلاح شود.

در نبود این مدارک، برآورد مالی حتی با ارقام دقیق ظاهری، هنوز برای تصمیم نهایی کافی نیست.

جمع بندی

تولید ورق و لوله گالوانیزه یک فرصت صنعتی واحد با تجهیزات یکسان نیست. کسی که قصد تولید ورق پوشش داده شده از کلاف خام را دارد، باید مقیاس و فناوری یک خط گالوانیزاسیون پیوسته را بررسی کند؛ سرمایه گذاری ساخت لوله از ورق پیش گالوانیزه به تجهیزاتی مانند اسلیتر و ERW وابسته است و موضوع حفاظت درز جوش در آن حیاتی است؛ و تولید لوله پس گالوانیزه به کنترل پوشش گرم و عملیات شیمیایی نیاز دارد.

پیش امکان سنجی نمونه این مقاله برای مسیر دوم، با ظرفیت برنامه ای ۱۲ هزار تن، در سال تثبیت حدود ۱۰,۲۰۰ تن فروش، ۳.۱۴ میلیون دلار سرمایه ثابت، ۲.۰۹ میلیون دلار سرمایه در گردش و ۵.۲۳ میلیون دلار سرمایه گذاری اولیه برآورد می کند؛ اما همه قیمت های موثر بر این مدل، فرض های مطالعاتی اکتبر ۲۰۲۶ هستند. تصمیم سرمایه گذاری باید با طراحی خط برای سبد محصول واقعی، استعلام رسمی ماشین آلات، بررسی مجوز محل استقرار، اطلاعات به روز بازار و مدل مالی پروژه اختصاصی تکمیل شود.
