طرح توجیهی تولید استنت حالب دابل جی

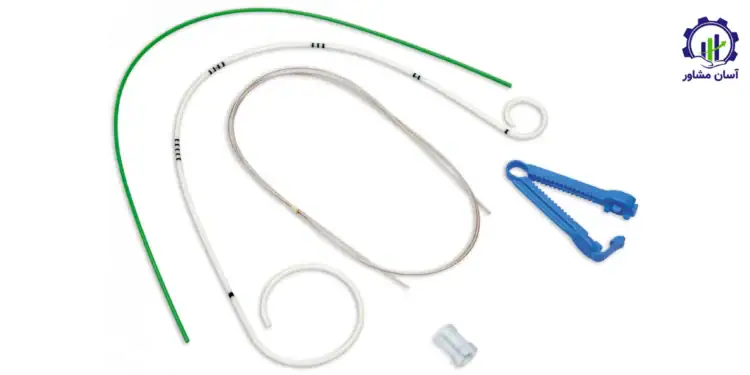

استنت حالب دابل جی یا Double J Ureteral Stent یک لوله پلیمری باریک و انعطاف پذیر است که دو انتهای خمیده آن به تثبیت وسیله در لگنچه کلیه و مثانه کمک می کند. این محصول برای حفظ مسیر تخلیه ادرار در شرایط منتخب انسداد یا آسیب حالب، بنا بر تشخیص پزشک، به کار می رود. تولید صنعتی آن در ظاهر به ساخت یک لوله پلاستیکی شباهت دارد، اما در عمل پروژه ای در صنعت تجهیزات پزشکی کاشتنی است: انتخاب ماده زیست سازگار، کنترل هندسه و خواص سطح، اعتبارسنجی فرآیند، آزمون های عملکردی، بسته بندی با سد استریل و مستندسازی مقرراتی در آن تعیین کننده هستند.

در این مقاله، احداث واحد تولید استنت دابل جی در ایران از منظر یک پیش امکان سنجی اولیه بررسی می شود. سناریوی مطالعاتی مبنا، کارخانه ای با ظرفیت اسمی تقریبی ۳۰۰ هزار مجموعه استنت در سال است که بدنه استنت را از گرانول پزشکی تولید می کند، لوازم جانبی را از تامین کنندگان واجد صلاحیت می خرد و استریلیزاسیون نهایی را به پیمانکار تاییدشده می سپارد. تمام ارقام مالی مربوط به دلار آمریکا و سطح قیمت مطالعاتی اکتبر ۲۰۲۶ هستند؛ این ارقام، قیمت قطعی تجهیزات در ایران یا نتیجه استعلام رسمی نیستند.

ماهیت طرح تولید استنت حالب دابل جی و محصولات قابل تولید

وجه تمایز استنت دابل جی از کاتتر ادراری معمولی، مسیر قرارگیری، شکل نگهدارنده دو انتها و شرایط تماس طولانی تر با بافت است. حلقه انتهای نزدیک به کلیه و حلقه انتهای مثانه، احتمال جابه جایی ناخواسته وسیله را کاهش می دهند؛ سوراخ های جانبی و مجرای داخلی نیز در تخلیه ادرار نقش دارند. این استنت با استنت فلزی عروقی و سوند فولی تفاوت اساسی دارد و فناوری تولید، طبقه بندی مقرراتی و آزمون های آنها را نمی توان یکسان فرض کرد. طبق تعریف FDA، استنت حالب در چارچوب مقررات آمریکا تحت ۲۱ CFR ۸۷۶.۴۶۲۰ و کلاس II قرار می گیرد؛ این طبقه بندی قابل تعمیم خودکار به مقررات ایران نیست (منبع: راهنمای FDA درباره استنت حالب).

خانواده های محصول و مشخصات طراحی

برای یک کارخانه تازه تاسیس، تولید مجموعه های پلیمری معمولی با تنوع کنترل شده منطقی تر از ورود همزمان به پوشش های ضد رسوب پیشرفته، استنت فلزی یا محصولات طولانی مدت است. تفاوت «بدنه استنت تنها» و «مجموعه آماده استفاده» نیز در اقتصاد طرح مهم است: مجموعه کامل ممکن است به سیم راهنما، پوشش دهنده حلقه، فشاردهنده و سایر اقلام نیاز داشته باشد، بنابراین هزینه مواد مستقیم آن بسیار بالاتر از قیمت خود لوله است. محصول طراحی شده باید در پرونده فنی دارای Intended Use، مدت مجاز ماندگاری در بدن، جدول سایز، الزامات بسته بندی و سازگاری لوازم جانبی باشد.

قطر French یک واحد قطر خارجی است و هر ۱ Fr تقریبا برابر ۰.۳۳۳ میلی متر است؛ بنابراین قطر خارجی اسمی استنت ۶ Fr حدود ۲ میلی متر خواهد بود. سازندگان معتبر اندازه های مختلفی ارائه می کنند، اما بازه سایز یک برند به معنی الزام تولید همان ترکیب در کارخانه جدید نیست. استاندارد ASTM F1828-۲۲ استنت های دارای وسیله نگهدارنده در دو انتها را در دامنه کلی قطر ۳.۷ تا ۱۴ Fr و طول ۸ تا ۳۰ سانتی متر توصیف می کند (منبع: استاندارد ASTM F1828-۲۲ استنت حالب). انتخاب هر سایز در این طرح باید به نیاز بالینی، امکان تولید پایدار و آزمون عملکرد بستگی داشته باشد.

عمر انبارداری و مدت باقی ماندن در بدن

«مدت ماندن استنت در بدن» با «تاریخ انقضای بسته استریل» دو مفهوم متفاوت است. مدت ماندن در بدن باید برای مدل مشخص با مستندات طراحی، شواهد و برچسب گذاری تعیین شود؛ نمی توان عمر ۳۶۵ روزه یک محصول تایید شده را به استنت عمومی تعمیم داد. عمر انبارداری نیز حاصل مطالعات پایداری ماده، آزمون بسته بندی، استریلیزاسیون، حمل و آزمون پیری تسریع شده به همراه برنامه تایید زمان واقعی است. تعیین خودکار ماندگاری دو یا سه سال بدون این مدارک مناسب نیست (منبع: پرونده رسمی FDA استنت Endura، شماره K251469 (۲۰۲۵)).

معرفی کد آیسیک و کد محصول استنت حالب دابل جی

طبقه بندی بین المللی ISIC برای شناسایی ماهیت فعالیت صنعتی به کار می رود، نه برای تعیین کد یک کالای مشخص در مجوزهای داخلی. بر اساس ISIC Rev.۴ سازمان ملل، کد ۳۲۵۰ به «ساخت ابزار و ملزومات پزشکی و دندانپزشکی» تعلق دارد و ساخت کاتترها و کانولاها را نیز در بر می گیرد؛ از این رو نزدیک ترین دسته فعالیت برای یک کارخانه تخصصی استنت حالب محسوب می شود (منبع: طبقه بندی ISIC Rev.۴، کد ۳۲۵۰ سازمان ملل). این شماره را نباید بدون بررسی، معادل کد فعالیت یا کد محصول سامانه بهین یاب و سایر سامانه های صنعتی ایران دانست.

کد محصول صنعتی اختصاصی استنت دابل جی در اطلاعات رسمی عمومی بررسی شده برای این مقاله قابل احراز نبود. هنگام ثبت پروژه، باید نام کالای فارسی و انگلیسی، شرح عملکرد، واحد شمارش، مواد تشکیل دهنده و سطح ساخت داخلی برای دریافت یا تایید شناسه ملی محصول از مراجع ذی ربط ارائه شود. درج کد هشت یا ده رقمی بدون استعلام، به ویژه در کالای پزشکی کاشتنی، می تواند باعث اشکال در پرونده سرمایه گذاری و مجوز شود.

کد تعرفه گمرکی و HS Code استنت حالب دابل جی

HS کالا را بر اساس قواعد طبقه بندی تجارت بین الملل تعیین می کند و با ISIC متفاوت است. اقلام پزشکی در فصل ۹۰ نظام هماهنگ گمرکی قرار می گیرند، اما برای استنت حالب تعیین ردیف دقیق باید بر اساس شرح واقعی کالا، وضعیت آن به صورت استنت تنها یا ست کامل و تفسیر گمرک انجام شود. ردیف های گروه ۹۰۱۸ برای ابزار و وسایل پزشکی و ۹۰۲۱ برای برخی وسایل ارتوپدی و کاشتنی ممکن است در بررسی اولیه مطرح شوند؛ اعلام هر یک به عنوان HS قطعی استنت دابل جی بدون رای طبقه بندی قابل دفاع نیست (منبع: راهنمای نظام هماهنگ تعرفه سازمان جهانی گمرک).

شش رقم نخست HS در سطح بین المللی تعریف می شود، ولی زیرردیف های هشت و ده رقمی و میزان حقوق ورودی در نظام ملی تغییر می کنند. بنابراین استخراج آمار واردات از عنوان عمومی «استنت» یا مجموع کل ۹۰۱۸ و ۹۰۲۱، معادل واردات استنت حالب نیست؛ ممکن است کالاهای قلبی، انواع کاتتر و ملزومات نامرتبط نیز در همان مجموعه باشند. پیش از اتکا به داده تجارت خارجی باید کد تعرفه از گمرک ایران و شرح کالا در ثبت سفارش تایید شود. در این بررسی، مقدار و ارزش واردات یا صادرات اختصاصی استنت دابل جی برای سال ۱۴۰۴ یا ۲۰۲۵ با منبع رسمی تفکیک شده قابل احراز نبود و از ارائه عدد ساختگی خودداری شده است.

مواد اولیه و زنجیره تامین تولید استنت

ماده مورد استفاده فقط نباید «پلی اورتان» نامیده شود؛ گرید دقیق TPU پزشکی، سازگاری زیستی، روش فرآوری، افزودنی رنگ و ماده حاجب اشعه، قابلیت استریلیزاسیون، پایداری در تماس ادراری و تغییرات خواص در زمان باید به شکل مستند بررسی شوند. استفاده از پلیمر عمومی صنعتی صرفا به دلیل شباهت ظاهری یا ارزانی، جایگزین انتخاب ماده پزشکی با رهگیری لات تولید نیست. هر تغییر تامین کننده یا فرمولاسیون می تواند آزمون های مجدد فنی و زیستی را فعال کند.

پلیمر بدنه و ماده حاجب اشعه

در گزینه مبنا از TPU پزشکی با ترکیب یا مستربچ مناسب برای دیدپذیری زیر اشعه ایکس استفاده می شود. درصد و نوع پرکننده رادیواپک باید به وسیله طراحی و آزمون تعیین شود، زیرا افزایش آن همزمان بر دیدپذیری، سختی، اصطکاک، خواص کششی، فرآوری و حتی سطح داخلی لوله اثر می گذارد. ماده حاجب مانند ترکیبات باریوم را نباید بدون ارزیابی زیستی، اندازه ذره و سازگاری با پلیمر به فرمول اضافه کرد. در طرح مبنا، خرید کامپاند آماده و تایید شده پزشکی بر اختلاط داخلی مواد ترجیح دارد تا دامنه خطر و اعتبارسنجی کاهش یابد.

لوازم جانبی، بسته بندی و خرید سالانه

اقلامی مانند سیم راهنمای پزشکی، فشاردهنده، صاف کننده حلقه، بند برداشت در مدل های واجد آن و کیسه یا پاکت دارای سد استریل باید تحت مشخصات فنی خرید و توافق کیفیت تامین شوند. قیمت خرید هر قلم، حداقل سفارش، زمان تامین، ضایعات ورودی و قابلیت رهگیری در هزینه واحد اثر دارد. برای تولید ۲۱۰ هزار ست قابل فروش در سال مبنا، با فرض ۲ درصد ذخیره برای مردودی و نمونه برداری نهایی، حدود ۲۱۴ هزار ست قطعات جانبی و حدود ۲۱۶ هزار بسته اولیه پیشنهاد می شود. این اعداد برآورد سفارش هستند، نه میزان مصرف رسمی صنعت.

برای درک مقیاس مصرف ماده پلیمری، یک نمونه محاسبه مهندسی مفید است: اگر قطر بیرونی لوله ۲ میلی متر، قطر داخلی ۱.۲ میلی متر، طول مصرفی متوسط با پرت برش ۳۰ سانتی متر و چگالی موثر کامپاند ۱.۲ گرم بر سانتی متر مکعب باشد، جرم هندسی حدود ۰.۷۲ گرم برای هر قطعه است. در تولید تثبیت شده ۲۱۰ هزار استنت سالم، تعداد قطعات خام مورد نیاز با بازده فرآیندی ۹۲ درصد حدود ۲۲۸ هزار عدد می شود. با احتساب ضایعات اکستروژن، راه اندازی و ذخیره ایمنی، تامین حدود ۲۲۰ تا ۳۰۰ کیلوگرم کامپاند در سال برای این مثال قابل بررسی است. وزن واقعی، با توجه به ضخامت دیواره، سوراخ ها، جرم حلقه ها، دانسیته ماده و ضایعات، باید با نقشه محصول نهایی بازحساب شود.

در این صنعت ارزش مواد مصرفی صرفا تابع وزن پلیمر نیست. یک استنت کمتر از یک گرم پلیمر دارد، ولی مجموعه نهایی به اجزای پزشکی، کنترل کیفیت، پاکت استریل، خدمات استریلیزاسیون و مستندات پرهزینه نیازمند است؛ بنابراین مدل اقتصادی مبتنی بر «قیمت هر کیلو پلاستیک» به شدت گمراه کننده خواهد بود.

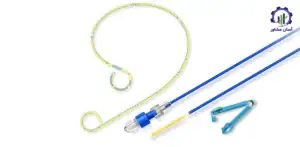

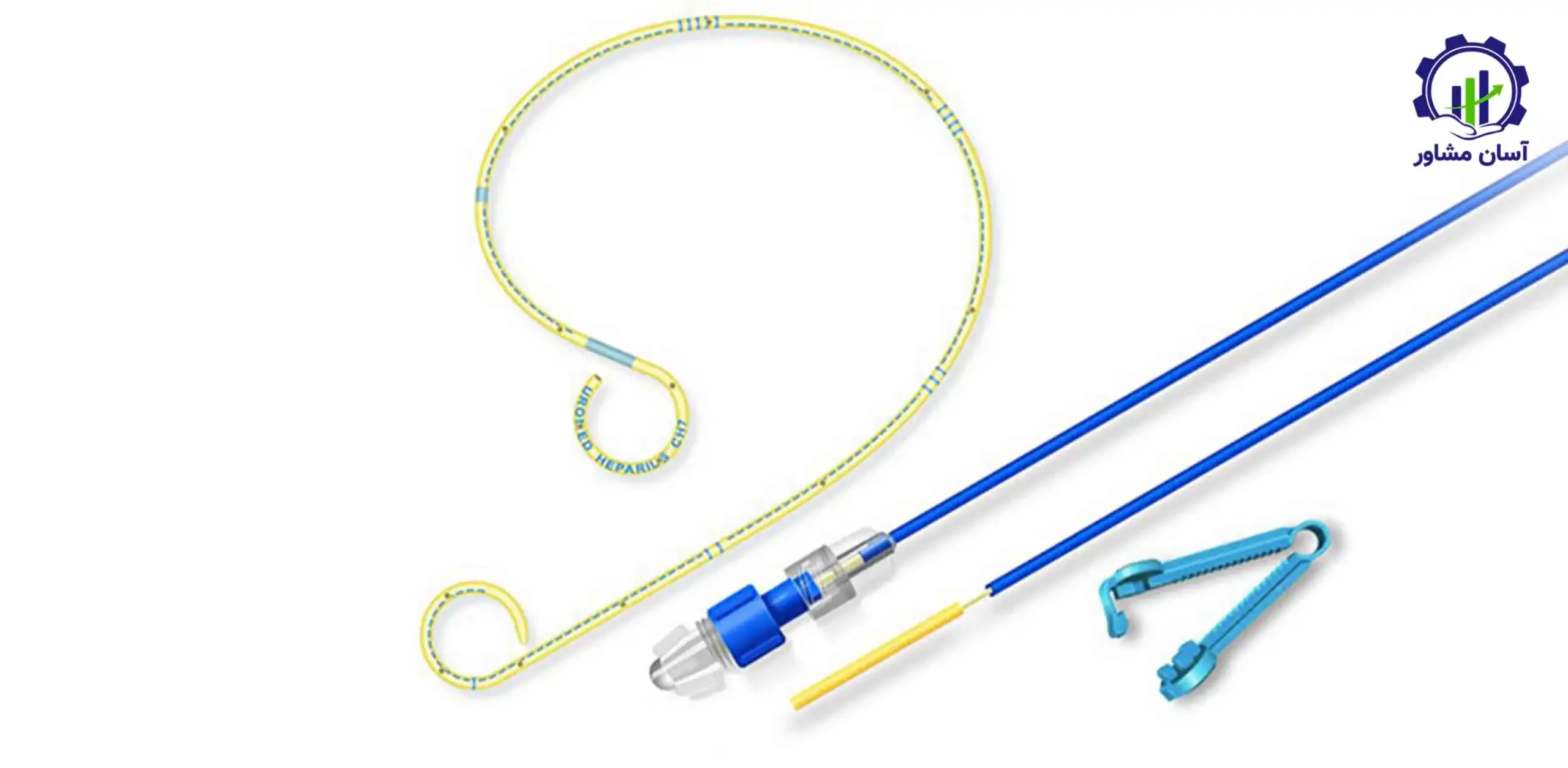

فرآیند تولید استنت حالب دابل جی

منطق ساخت، تبدیل کامپاند پزشکی دارای هویت لات به یک لوله دقیق، ایجاد ساختار نگهدارنده و سوراخ های تخلیه، کنترل محصول، مونتاژ اقلام جانبی و تشکیل بسته قابل استریل است. مسیر معمول برای گزینه مبنا چنین است: تایید و آماده سازی ماده ← اکستروژن و پایش ابعاد لوله ← برش و آماده سازی دو انتها ← سوراخ کاری و پرداخت لبه ← فرم دهی دو حلقه J و تثبیت شکل ← شستشو یا پاکسازی کنترل شده متناسب با فرآیند ← بازرسی و آزمون ← مونتاژ ست و بسته بندی اولیه ← استریلیزاسیون پیمانکاری تایید شده ← آزادسازی لات محصول. هر تغییر در ترتیب باید با ارزیابی خطر و اعتبارسنجی پشتیبانی شود.

دریافت ماده، ردیابی و کنترل شرایط فرآوری

مواد ورودی تحت سیستم قرنطینه و آزادسازی کنترل کیفیت وارد انبار تولید می شوند. گواهی آنالیز، هویت گرید، انقضا، نوع افزودنی، شرایط نگهداری و تاریخچه تغییر تامین کننده کنترل می شود. TPU ممکن است به رطوبت حساس باشد؛ شرایط خشک کردن باید از اطلاعات سازنده همان گرید و آزمون فرآیند استخراج شود، نه از یک دمای ثابت عمومی. استفاده از مواد بازیافتی نامشخص یا اختلاط بی ضابطه ضایعات فرآیند با ماده نو، برای محصول کاشتنی بدون ارزیابی و تایید فنی قابل پذیرش نیست.

اکستروژن لوله پزشکی و کنترل ابعادی پیوسته

اکسترودر دقیق، مذاب کامپاند را از قالب لوله ای عبور می دهد و مسیر کالیبراسیون و کشش، قطر خارجی و داخلی را شکل می دهد. پارامترهای بحرانی شامل دمای ناحیه های فرآیند، فشار مذاب، سرعت مارپیچ، نرخ کشش، پایداری خنک کاری و هم محوری قالب است. کنترل برخط قطر خارجی و پایش ضخامت دیواره یا اندازه گیری نمونه ای معتبر ضروری است، زیرا حتی تغییر کوچک قطر داخلی بر دبی جریان و سازگاری با سیم راهنما اثر می گذارد.

برای ۶ Fr با قطر خارجی حدود ۲ میلی متر، مقدار اسمی قطر داخلی مثلا ۱.۲ میلی متر فقط نمونه طراحی است، نه مشخصه استاندارد همه استنت ها. تلرانس های نهایی باید در پرونده طراحی تعریف شوند. لوله اکسترود شده در شرایطی جمع آوری می شود که آلودگی ذره ای، له شدگی، پیچش و تغییرات ابعادی کنترل شود. در ارزیابی کیفیت، مشاهده قطر میانگین کافی نیست؛ بیضوی شدن، ناهم مرکزی و عیب های سطح داخلی نیز باید بررسی شود.

برش، سوراخ کاری و شکل دهی حلقه ها

پس از برش طولی، سوراخ های جانبی با فرآیند مکانیکی یا لیزری قابل ایجاد هستند. معیار انتخاب فقط سرعت نیست؛ پلیمر ذوب شده در حاشیه سوراخ، ذرات باقی مانده، ترک ریز، پلیسه داخلی و تفاوت قطر سوراخ می توانند هم تخلیه ادرار را مختل کنند و هم به بافت آسیب برسانند. باید برای شکل سوراخ و معیار رد محصول، نمونه مرجع و روش بازرسی تعریف شود. عملیات پرداخت یا پاکسازی باید بدون باقی گذاشتن حلال و آلودگی قابل کنترل انجام شود.

حلقه های انتهایی روی ابزار فرم دهی با هندسه تکرارپذیر شکل گرفته و طبق پروفایل زمان و دمای تایید شده تثبیت می شوند. هدف رسیدن به تعادل میان نیروی نگهدارنده، قابلیت عبور در هنگام جاگذاری و کاهش احتمال جابه جایی است. تغییر مشخصات حلقه می تواند تست Curl Strength، نیروی کشش و عملکرد کل مجموعه را تغییر دهد. در تولید با چند سایز، قالب ها و ابزارهای فرم دهی باید کدگذاری شوند و از اختلاط SKU جلوگیری شود.

پاکسازی، بازرسی، مونتاژ و بسته بندی

پس از عملیات برش و سوراخ کاری، مواد ذره ای و بقایای فرآیندی با روش تایید شده حذف می شوند. این مرحله لزوما نیازمند شستشوی آبی در همه طراحی ها نیست؛ روش مناسب با ریسک فرآیند، سازگاری ماده و حدود آلودگی تعیین می شود. کنترل بصری با نور و بزرگنمایی کافی، اندازه گیری ابعاد، آزمون عملکرد منتخب و ثبت سوابق بچ باید پیش از بسته بندی انجام شود. شمارش و تطابق اجزای کیت، رنگ و طول قطعات و چاپ اطلاعات لات از خطاهای مهم مونتاژ هستند.

بسته اولیه باید با مواد سازگار با روش استریلیزاسیون انتخاب شود و دوخت آن از نظر دما، زمان و فشار قابل اعتبارسنجی باشد. استریل کردن پس از بسته بندی جایگزین پاکسازی، کنترل زیست بار و نظارت بر آلودگی حین مونتاژ نیست. محصول استریل پس از دریافت نتایج استریلیزاسیون، بازرسی بسته، کنترل مدارک و تایید مسئول کیفیت آزاد می شود؛ هیچ ست صرفا به دلیل گذشتن از دستگاه استریل نباید به صورت خودکار مجاز به فروش تلقی شود (منبع: پرونده رسمی FDA استنت Endura، شماره K251469 (۲۰۲۵)).

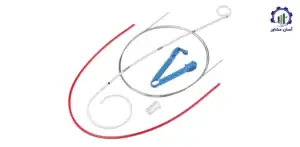

ماشین آلات اصلی و بالانس خط تولید

ظرفیت تجهیزات باید از فروش مورد انتظار به سمت عملیات پایین دستی و سپس فرآیند ساخت بدنه تعیین شود. معمولا اکسترودر توان تولید طول زیادی لوله در ساعت دارد، اما فرم دهی، سوراخ کاری، بازرسی، مونتاژ کیت و دوخت بسته می توانند به گلوگاه واقعی خط تبدیل شوند. هر دستگاه باید علاوه بر توان نامی، با نرخ ضایعات، تعویض قالب، تعمیرات و کنترل های حین تولید ارزیابی شود.

این بازه ها استعلام رسمی از سازندگان نیستند. برای نمونه، تامین کننده دستگاه سیل پزشکی قابل اعتبارسنجی، قیمت آگهی برای یکی از مدل های پایه را حدود ۵.۸ هزار دلار اعلام کرده است (منبع: مشخصات و قیمت آگهی سیلر پزشکی IMPAK). این قیمت صرفا یک شاهد محدود از بازار خارجی است و مبنای استعلام خط اکستروژن یا ارزش نهایی ایستگاه بسته بندی محسوب نمی شود. قیمت یک «دستگاه سیل» با هزینه کل ایستگاه بسته بندی شامل فیکسچر، سیستم کنترل، نصب، مستندسازی و اعتبارسنجی برابر نیست. پیش از عقد قرارداد، FAT، SAT، IQ، OQ، PQ، مستندات نرم افزار و حقوق دسترسی به پارامترها باید در پیشنهاد فنی مشخص شوند.

نمونه محاسبه ظرفیت و گلوگاه

در سناریوی مبنا، ۲۵۰ روز کاری و یک شیفت هشت ساعته معادل ۲ هزار ساعت برنامه ریزی شده در سال انتخاب می شود. اگر ایستگاه گلوگاه دارای توان ناخالص تقریبا ۱۹۹ مجموعه در ساعت، دسترس پذیری و عملکرد ترکیبی ۸۲ درصد و بازده محصول سالم ۹۲ درصد باشد، تولید قابل عرضه سالانه برابر ۱۹۹ × ۲۰۰۰ × ۰.۸۲ × ۰.۹۲ یا حدود ۳۰۰ هزار مجموعه خواهد بود. در سال تثبیت فروش، بهره برداری تجاری ۷۰ درصد فرض شده و فروش ۲۱۰ هزار مجموعه مدل می شود. این تفکیک، ظرفیت مهندسی کارخانه را از فروش واقعی جدا می کند.

اگر هر قطعه خام حدود ۰.۳۰ متر لوله نیاز داشته باشد، ایستگاه اکستروژن برای تغذیه ناخالص نزدیک به ۲۰۰ قطعه در ساعت حدود ۶۰ متر لوله سالم در ساعت لازم دارد. انتخاب ظرفیت نامی ۶۰ تا ۱۰۰ متر در ساعت برای بررسی اولیه ممکن است، ولی سرعت قابل حصول به جنس ماده، ابعاد، بازرسی و توقف های تعویض بستگی دارد. اگر بسته بندی فقط ۱۲۰ ست در ساعت بسازد، کل طراحی ۱۹۹ ست در ساعت بدون افزایش ایستگاه بسته بندی عملا محقق نمی شود. به همین علت بالانس تجهیزات و تعداد اپراتور باید با مطالعه زمان سنجی و تولید آزمایشی نهایی شود.

کنترل کیفیت، استانداردهای فنی و ایمنی زیستی

مبنای قبول محصول نه ظاهر مناسب، بلکه شواهد مستند بر ایمنی و عملکرد طراحی است. ASTM F1828-۲۲ آزمون های مرجع نظیر نیروی نگهدارندگی حلقه، استحکام شکست، ازدیاد طول، اصطکاک دینامیکی و دیدپذیری اشعه را پوشش می دهد (منبع: استاندارد ASTM F1828-۲۲ استنت حالب). در خلاصه پرونده رسمی یک استنت حالب مورد بررسی FDA در دسامبر ۲۰۲۵، آزمون های ابعاد، رسوب، سازگاری، رادیواپسیتی، کشش، دبی جریان و استحکام حلقه، همراه با آزمون بسته بندی و زیست سازگاری گزارش شده اند؛ این نمونه اهمیت پرونده فنی را نشان می دهد، نه اینکه اعداد پذیرش یک سازنده برای سایر محصولات قابل استفاده باشد (منبع: پرونده رسمی FDA استنت Endura، شماره K251469 (۲۰۲۵)).

آزمون های مهندسی و میکروبیولوژیک

برای هر سایز و خانواده ماده، طرح نمونه برداری و حدود پذیرش تعریف می شود. آزمون ابعادی شامل قطر خارجی، قطر داخلی، ضخامت دیواره، طول کارکردی، هندسه حلقه و کیفیت سوراخ ها است. آزمون های مکانیکی به استحکام کششی، طول افزایش یافته، برگشت شکل حلقه، نیروهای عبور و اصطکاک می پردازند. دیدپذیری زیر اشعه و سازگاری با تجهیزات جاگذاری باید با روش آزمون مرتبط به استفاده واقعی بررسی شوند. آزمون دبی و مقاومت در برابر گرفتگی، به ویژه برای محصول دارای سوراخ های جانبی، ارزش بالایی دارد.

کنترل زیست بار پیش از استریل، وضعیت میکروبی مواد و محیط، بازمانده های فرآیندی، قابلیت حفظ استریلیتی بسته، و در صورت استفاده از اتیلن اکساید کنترل باقیمانده های آن، باید در برنامه کیفیت لحاظ شوند. الزامات مربوط به روش و حدود هر آزمون باید بر اساس ارزیابی ریسک، مشخصات محصول و الزامات مرجع تاییدکننده تعیین شوند. عبارت «زیست سازگار است» بدون ارزیابی مواد، مدت تماس، روش استریل و آزمون های مناسب، ادعای قابل پذیرش نیست.

استانداردهای کلیدی و وضعیت نسخه ها

ذکر استاندارد در این جدول به معنی اجرای الزامی همه آزمون های ممکن یا صدور خودکار مجوز نیست. اعمال هر استاندارد باید براساس دامنه کاربرد، قرارداد، قوانین مقصد و پرونده محصول تعیین شود. برای مثال استفاده از ISO ۱۰۹۹۳-۱:۲۰۲۵ مستلزم تدوین برنامه ارزیابی زیستی متناسب با نوع و مدت تماس واقعی است و صرف تهیه نتیجه سیتوتوکسیسیته همه ریسک ها را پوشش نمی دهد (منبع: استاندارد ISO ۱۰۹۹۳-۱:۲۰۲۵ ارزیابی زیستی تجهیزات پزشکی).

الزامات مجوز و طراحی کارخانه تجهیزات پزشکی

در ایران تولید صنعتی استنت حالب علاوه بر مجوزهای عمومی استقرار و فعالیت صنعتی، مستلزم پیگیری الزامات اداره کل تجهیزات و ملزومات پزشکی سازمان غذا و دارو است. ثبت تولیدکننده و محصول در سازوکارهای مرتبط با IMED، تعیین مسئول فنی، پرونده محصول، اسناد طراحی و تولید، ارزیابی خطر و الزامات لازم برای پروانه ساخت باید مطابق آخرین دستورالعمل لازم الاجرا انجام شود. مسیر و سطح ارزیابی براساس نوع وسیله و خطر آن تعیین می شود. در میز خدمت دانشگاه علوم پزشکی اصفهان، الزامات مسئول فنی، مستندات فنی و شیوه های تولید تجهیزات پزشکی شرح داده شده است (منبع: میز خدمت دانشگاه علوم پزشکی اصفهان؛ ضوابط تولید تجهیزات پزشکی و مسئول فنی).

کلاس II آمریکا به خودی خود کلاس خطر محصول در ایران نیست. پیش از خرید تجهیزات و آغاز ساخت بنا، دریافت نظر مرجع صدور مجوز درباره طبقه خطر و دامنه ساخت داخلی ضروری است. قرارداد استریلیزاسیون برون سپاری شده نیز مسئولیت قانونی تولیدکننده برای اعتبارسنجی و آزادسازی نهایی محصول را حذف نمی کند. ثبت شکایات، ردیابی لات، رسیدگی به عدم انطباق، اقدامات اصلاحی، کنترل تغییرات و برنامه پایش پس از عرضه از اجزای اصلی ساختار کیفیت خواهند بود.

زمین، زیربنا و نواحی تولید

در مقیاس ۳۰۰ هزار ست اسمی، برآورد مهندسی اولیه زمین حدود ۶۰۰ تا ۱۰۰۰ متر مربع و زیربنای مفید حدود ۴۵۰ تا ۶۰۰ متر مربع قابل بررسی است. مثلا در یک ساختمان تقریبی ۵۰۰ متر مربعی، بخش کنترل شده مونتاژ و بسته بندی همراه با فضاهای ورود و تعویض لباس ممکن است ۱۸۰ تا ۲۵۰ متر مربع را اشغال کند؛ باقیمانده به اکستروژن و آماده سازی با سطح کنترل مناسب، آزمایشگاه، انبار قرنطینه و آزادشده، نگهداری، مدیریت و خدمات اختصاص می یابد. این مقادیر تخمین مهندسی سناریوی مبنا هستند و از یک نقشه اجرایی یا استاندارد الزامی مساحت استخراج نشده اند.

تفکیک مسیر حرکت ماده خام، محصول نیم ساخته، محصول بسته بندی شده و کالای آزادشده اهمیت بیشتری از متراژ صرف دارد. تعیین ISO Class نواحی نیز نتیجه ارزیابی خطر آلودگی، روش ساخت و استریلیزاسیون است؛ نباید صرفا به دلیل پزشکی بودن محصول، یک کلاس واحد را برای تمام سالن انتخاب کرد. برای مونتاژ و بسته بندی کنترل شده، بررسی نواحی ISO ۸ یا در قسمت های حساس ISO ۷ به عنوان گزینه مطالعاتی ممکن است، اما تعیین نهایی مستلزم طرح کنترل آلودگی و الزامات نهاد تاییدکننده است. منطقه استریلیزاسیون اتیلن اکساید در سناریوی مبنا در داخل کارخانه احداث نمی شود.

نیروی انسانی مورد نیاز

برای یک شیفت، برآورد اولیه ۲۲ تا ۲۸ نفر نیروی مستقیم و غیرمستقیم منطقی است. از این تعداد ممکن است ۸ تا ۱۰ نفر در اکستروژن، فرم دهی، مونتاژ و بسته بندی، ۴ تا ۵ نفر در کنترل و تضمین کیفیت، ۲ نفر در فنی و تعمیرات و باقیمانده در انبار، مسئول فنی، برنامه ریزی، مدیریت و پشتیبانی فعالیت کنند. این ترکیب باید با زمان سنجی هر ایستگاه، سطح اتوماسیون، تصمیم برون سپاری آزمایش ها و ساختار شیفت کنترل شود. وجود مسئول کیفیت و مسئول فنی با اختیار واقعی برای توقف و آزادسازی تولید، حتی در کارخانه کوچک، شرط اساسی کنترل ریسک است.

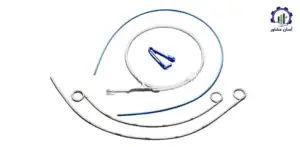

بازار استنت حالب در ایران و مبنای برآورد تقاضا

تقاضا برای استنت دابل جی عمدتا به اقدامات درمانی اورولوژی مانند مدیریت انسداد حالب، مراقبت انتخابی پس از برخی مداخلات سنگ و شرایط دیگر بستگی دارد؛ اما هر بیمار سنگ کلیه لزوما به استنت احتیاج ندارد و هر عمل نیز صرفا یک مصرف قطعی ایجاد نمی کند. پژوهش ملی منتشرشده در سال ۲۰۲۳ با بررسی ۴۴ هزار و ۱۸۶ نفر از ۳۱ استان، شیوع طول عمر سنگ ادراری را ۶.۶ درصد گزارش کرده است. این آمار وجود بار بیماری را نشان می دهد، نه میزان فروش سالانه استنت (منبع: پژوهش ملی شیوع طول عمر سنگ ادراری در ایران، ۲۰۲۳).

برای برآورد واقعی تقاضا لازم است تعداد سالانه اقدامات یورتروسکوپی، TUL، PCNL و سایر مداخلات مرتبط به تفکیک مراکز، نسبت موارد نیازمند استنت، تعداد استنت در هر مورد و دفعات تعویض بر اساس نوع بیماری استخراج شود. مطالعه منتشرشده درباره دو مرکز ارجاعی، ۳۶ هزار و ۶۸۳ عمل TUL در ۱۷ سال را گزارش کرده است. این عدد تنها حجم همان دو مرکز و بازه تاریخی مطالعه را نشان می دهد و تعمیم آن به کل کشور مجاز نیست (منبع: پژوهش ۳۶۶۸۳ عمل سنگ شکنی حالب در دو مرکز، ۲۰۲۳).

مدل محاسباتی اندازه بازار و محدودیت داده ها

مدل پایین به جای ادعای آمار ملی، سه مثال شفاف از روش تخمین حجم مصرف است. فرض می شود تعداد «مرکز فعال موثر»، میانگین عمل یا مورد بالینی مرتبط در ماه و نرخ مصرف استنت مشخص باشد. این ضرایب فرض مطالعاتی هستند و تا زمانی که با داده واقعی مراکز درمانی و ثبت جراحی ها تایید نشده اند، اندازه واقعی بازار ایران محسوب نمی شوند.

بنابراین ظرفیت اسمی ۳۰۰ هزار عدد را نباید اثبات کننده امکان فروش ۳۰۰ هزار عدد در ایران دانست. مصرف محاسباتی سالانه می تواند با واردات، موجودی قبلی، صادرات، گونه های مختلف محصول و وضعیت استفاده بالینی همپوشانی داشته باشد. اگر اطلاعات تولید داخلی و صادرات و واردات اختصاصی در دسترس قرار گیرد، مصرف ظاهری طبق رابطه تولید داخلی + واردات – صادرات قابل محاسبه خواهد بود؛ اما دقت آن تنها به اندازه تفکیک پذیری کدهای گمرکی و داده موجودی است. نبود آمار رسمی تفکیک شده در مرحله حاضر یک خلأ واقعی پیش امکان سنجی است که باید پیش از تصمیم نهایی سرمایه گذاری با داده سامانه های رسمی، مراکز درمانی و اسناد خرید رفع شود.

قیمت قابل بررسی برای محصول و جایگاه آن در مدل مالی

در بررسی آگهی های عمده فروشی بین المللی سال ۲۰۲۶، قیمت های پیشنهادی استنت دابل جی و مجموعه های مشابه عمدتا در محدوده حدود ۴ تا ۱۲ دلار برای هر عدد یا مجموعه، با تفاوت مشخصات، مقدار سفارش و محتویات بسته دیده می شوند؛ بعضی آگهی ها بازه ۲ تا ۸ دلار نیز ذکر کرده اند (منبع: آگهی های قیمت پیشنهادی استنت حالب در بازار عمده فروشی). این ارقام قیمت معامله نهایی، قیمت ترخیص شده ایران یا نرخ قطعی خرید بیمارستان نیستند. یک ست دارای سیم راهنما با بدنه استنت تنها قابل مقایسه قیمتی مستقیم نیست.

در سناریوی مالی این مقاله، متوسط قیمت خالص فروش کارخانه ۷.۸ دلار به ازای هر مجموعه کامل فرض می شود. قیمت انتخاب شده فرض اقتصادی قابل آزمون است، نه پیش بینی تایید شده بازار ایران. در مدل اختصاصی باید ترکیب سایز، تخفیف های قراردادی، دوره وصول، تغییرات نرخ ارز و نسبت اقلام ساده به کامل روشن شود. نتیجه محاسبات تا زمان اثبات امکان فروش ۲۱۰ هزار ست در سال مبنا، صرفا ظرفیت اقتصادی نظری را نمایش می دهد.

پیش بینی وضعیت سرمایه گذاری طرح تولید استنت حالب دابل جی

مدل مالی بر مبنای همان واحدی تدوین شده که در بخش فرآیند معرفی شد: ظرفیت اسمی ۳۰۰ هزار مجموعه در سال، ۲۵۰ روز کاری، یک شیفت هشت ساعته، عملکرد ناخالص ایستگاه گلوگاه حدود ۱۹۹ ست در ساعت، ضریب عملکرد ۸۲ درصد و بازده سالم ۹۲ درصد. فروش سال تثبیت شده ۷۰ درصد ظرفیت اسمی، یعنی ۲۱۰ هزار مجموعه انتخاب شده است. محصول این مدل یک ست پلی اورتانی بدون پوشش ویژه است که اقلام جانبی کلیدی آن خریداری و استریلیزاسیون نهایی آن برون سپاری می شود. سرمایه، قیمت و درآمد همگی به دلار آمریکا بیان شده اند تا ابهام تبدیل نرخ ارز حذف شود.

سرمایه ثابت و هزینه ماشین آلات

برآورد مطالعاتی سرمایه ثابت با زمین حدود ۱.۲۳ میلیون دلار است. از این رقم، حدود ۱۲۰ هزار دلار برای خرید زمین نمونه، ۱۹۰ هزار دلار برای ساختمان و آماده سازی عمرانی، ۲۲۰ هزار دلار برای ایجاد فضاهای کنترل شده و سامانه های اختصاصی ساختمان، ۳۲۵ هزار دلار برای تجهیزات اصلی تولید و بسته بندی، ۱۰۰ هزار دلار برای آزمایشگاه و ابزارهای کنترل، ۶۰ هزار دلار برای تجهیزات جانبی و زیرساخت عملیاتی داخل ساختمان، ۹۵ هزار دلار برای نصب، راه اندازی و مهندسی، ۷۰ هزار دلار برای آماده سازی پرونده های اعتبارسنجی، آموزش و هزینه های پیش از بهره برداری و ۵۰ هزار دلار برای ذخیره پیش بینی نشده در نظر گرفته می شود. جمع این اجزا برابر ۱.۲۳ میلیون دلار است و سرمایه ثابت بدون زمین حدود ۱.۱۱ میلیون دلار خواهد بود.

سهم حدود ۳۲۵ هزار دلاری تجهیزات اصلی شامل یک خط اکستروژن دقیق با فرض ۱۷۵ هزار دلار، تجهیزات برش و سوراخ کاری و فرم دهی حدود ۶۵ هزار دلار، ایستگاه های بسته بندی حدود ۲۰ هزار دلار، سامانه های بازرسی حدود ۳۰ هزار دلار و فیکسچرها و ابزار کمکی حدود ۳۵ هزار دلار است. اختلاف این رقم با بعضی قیمت های آگهی موجود، از سطح اتوماسیون، دامنه تامین، خدمات مهندسی و تجهیزات قابل انتخاب ناشی می شود. قیمت ها باید برای فناوری مشخص به صورت DDP یا شرایط خرید روشن، همراه با هزینه حمل، بیمه، حقوق ورودی، قطعات یدکی و آزمون تحویل نهایی استعلام شوند.

محاسبه ساختمان و اتاق تمیز در این مدل متکی به یک فرض محلی است و نباید به عنوان تعرفه پیمانکار یا قیمت روز ساخت در شهر خاص معرفی شود. برای نمونه، سرمایه ۲۲۰ هزار دلاری فضای کنترل شده برای مساحتی نزدیک ۲۰۰ متر مربع به معنای فرض ۱۱۰۰ دلار بر متر مربع است؛ بسته به سطح پاکیزگی، میزان تجهیزات وابسته، محل اجرا و تجهیزات تهویه، این رقم می تواند تغییر زیادی داشته باشد. تخمین اولیه سرمایه ثابت به همین دلیل برای تصمیم نهایی باید با برآورد فهرست مقادیر و استعلام مجزا جایگزین شود.

سرمایه در گردش واقعی چگونه برآورد می شود؟

در صنعت محصولات پزشکی، هزینه نقدینگی صرفا به خرید پلیمر وابسته نیست. زمان تامین سیم راهنما و بسته بندی پزشکی، برنامه استریلیزاسیون، قرنطینه بچ، موجودی محصول استریل، مهلت پرداخت مشتری و ذخیره نقدی برای آزمون مجدد، سرمایه در گردش را تعیین می کنند. با فرض هزینه متغیر ۴.۱۰ دلار به ازای هر مجموعه فروخته شده و فروش ۲۱۰ هزار واحد، هزینه متغیر سالانه ۸۶۱ هزار دلار خواهد بود.

برای همین سناریو، سه ماه پوشش نقدی زنجیره تامین و مخارج متغیر، شامل سفارش اقلام، پیش پرداخت و تعهدات خدماتی، معادل حدود ۲۱۵ هزار دلار، موجودی محصول نهایی و کالای در جریان ساخت معادل تقریبی یک و نیم ماه هزینه متغیر حدود ۱۰۸ هزار دلار، مطالبات فروش معادل دو ماه از فروش سالانه حدود ۲۷۳ هزار دلار و وجه نقد عملیاتی و ذخایر حدود ۷۰ هزار دلار فرض می شوند. با کسر حدود یک ماه اعتبار تامین کننده، نزدیک ۷۲ هزار دلار، نیاز خالص سرمایه در گردش حدود ۵۹۴ هزار دلار به دست می آید که در مدل به ۶۰۰ هزار دلار گرد شده است. این رقم بر اساس چرخه وجه نقد محاسبه شده و درصد دلخواهی از سرمایه ثابت نیست.

سرمایه گذاری اولیه برابر جمع سرمایه ثابت و سرمایه در گردش است؛ بنابراین در حالت دارای زمین تقریبا ۱.۸۳ میلیون دلار و در حالت بدون هزینه خرید زمین تقریبا ۱.۷۱ میلیون دلار خواهد بود. این ارقام شامل هزینه تامین مالی، مالیات های خاص، خسارت تاخیر، افزایش هزینه پروژه یا ذخیره طرح توسعه آتی نیستند. اختصاص زمین موجود به پروژه نیز هزینه فرصت آن را صفر نمی کند؛ تنها پرداخت نقدی ابتدای پروژه را تغییر می دهد.

فروش، بهای متغیر و توان ایجاد جریان عملیاتی

برای فروش ۲۱۰ هزار ست با قیمت فرضی ۷.۸ دلار، درآمد خالص سالانه حدود ۱.۶۳۸ میلیون دلار است. در هزینه متغیر ۴.۱۰ دلار به ازای هر ست، به عنوان مثال حدود ۰.۱۰ دلار سهم کامپاند و افزودنی، ۱.۷۰ دلار قطعات جانبی خریداری شده، ۰.۷۵ دلار بسته بندی، ۰.۶۵ دلار خدمات استریلیزاسیون و ۰.۹۰ دلار برای مواد مصرفی آزمون، افت فرآیند، حمل متغیر و سایر مخارج متناسب با تیراژ لحاظ شده است. این ترکیب فرض مدل است و تنها پس از نمونه سازی و دریافت استعلام اقلام قابل اعتبارسنجی خواهد بود.

هزینه های نقدی سالانه غیرمتغیر در سناریو ۴۶۰ هزار دلار فرض شده اند؛ این مبلغ حقوق و مزایا، مدیریت کیفیت، کالیبراسیون، تعمیرات، خدمات عمومی، نگهداری پرونده های مقرراتی و هزینه های اداری عملیاتی را پوشش می دهد. در نتیجه، از درآمد ۱.۶۳۸ میلیون دلاری پس از کسر ۸۶۱ هزار دلار هزینه متغیر و ۴۶۰ هزار دلار مخارج ثابت نقدی، حدود ۳۱۷ هزار دلار مازاد عملیاتی قبل از استهلاک، مالیات، هزینه مالی و تعدیلات سرمایه در گردش باقی می ماند. این عدد سود خالص حسابداری یا جریان نقد آزاد سهامدار نیست.

اگر استهلاک ساده تقریبی ۱۱۰ هزار دلار در سال برای دارایی های استهلاک پذیر فرض شود، نتیجه عملیاتی پیش از مالیات و هزینه مالی نزدیک ۲۰۷ هزار دلار خواهد بود؛ با این حال برای استخراج IRR و NPV قابل دفاع باید برنامه زمانی احداث، فروش سال به سال، مالیات، استهلاک واقعی، جایگزینی تجهیزات، تامین مالی، تغییر سرمایه در گردش و ارزش پایانی دارایی ها معلوم شود. از این رو برای این مقاله نرخ بازده داخلی یا ارزش فعلی خالص قطعی اعلام نمی شود. استفاده از یک عدد IRR دقیق بدون این جدول جریان نقدی، دقت ساختگی ایجاد می کند.

شاخص های کلیدی سناریوی مبنا

پیش نیازهای تصمیم سرمایه گذاری

این پیش امکان سنجی دو نکته تصمیم ساز دارد. نخست اینکه حجم واقعی بازار داخلی، نرخ جذب محصول و قیمت قراردادی تایید نشده است؛ پس حتی یک خط تولید دارای بازده فنی مناسب ممکن است با ظرفیت بلااستفاده مواجه شود. دوم اینکه هزینه های کیفیت، مجوز، آزمون و موجودی اقلام پزشکی بخش بزرگی از اقتصاد پروژه را تشکیل می دهند و کوچک بودن وزن محصول باعث کوچک بودن سرمایه مورد نیاز نمی شود. مناسب ترین گام پس از مطالعه مقدماتی، نمونه سازی چند سایز منتخب، تایید طراحی و تامین کننده، دریافت استعلام معتبر خط تولید و تکمیل مدل بازار بر پایه داده های واقعی مصرف است.

ریسک های تخصصی تولید استنت دابل جی و الزامات کنترل

• ریسک نخست، ناسازگاری زیستی یا عملکرد نامطمئن محصول است. تغییر فرمول، ماده حاجب، سطح لوله یا شرایط استریل می تواند خواص قطعه نهایی را تغییر دهد. راهکار آن برنامه ارزیابی زیستی متناسب با مدت تماس، کنترل تغییرات، آزمون روی محصول نهایی استریل شده و پایش داده های پس از عرضه است.
• ریسک دوم، اختلال در هندسه است: نوسان قطر و دیواره، پلیسه سوراخ، نیروی ناکافی حلقه یا تفاوت عملکرد سایزها می تواند باعث رد بچ، آسیب یا ناکارآمدی عملکرد شود. این ریسک با طراحی آزمون، کنترل آماری پارامترهای بحرانی، کالیبراسیون و اعتبارسنجی فرآیند کاهش می یابد.
• ریسک سوم مربوط به آلودگی، بسته بندی و استریلیزاسیون است. انتخاب پیمانکار EO بدون مستندات کامل اعتبارسنجی، مدیریت زیست بار، باقیمانده اکسید اتیلن و آزادسازی لات قابل قبول نیست.
• ریسک چهارم، تامین وابسته به واردات است: کامپاند پزشکی، سیم راهنما، بسته تخصصی و قطعات یدکی ممکن است زمان تامین طولانی یا حداقل سفارش زیاد داشته باشند.
• ریسک پنجم، عدم تناسب ظرفیت با مصرف واقعی است؛ در این مورد، اعتبارسنجی حجم خرید واقعی قبل از سفارش دستگاه ها از هر برآورد رشد عمومی مفیدتر است.

مزیت توسعه مرحله ای آن است که می توان ابتدا خانواده محدودی از استنت های استاندارد را به نتیجه فنی و مقرراتی رساند و سپس تنوع سایز و پوشش را توسعه داد. ارتقای محصول به نسخه دارای پوشش ویژه یا ماندگاری طولانی تر فقط تغییر تجاری نام محصول نیست؛ این تصمیم به طراحی، تجهیزات احتمالی، شواهد عملکرد و ریسک، آزمون و پرونده جدید نیاز دارد.

جمع بندی و نتیجه گیری طرح توجیهی تولید استنت حالب دابل جی

طرح تولید استنت حالب دابل جی در ایران از نظر مهندسی، نمونه ای از تولید تجهیزات پزشکی پلیمری با دقت بالا و ارزش افزوده وابسته به کنترل کیفیت است. گلوگاه واقعی پروژه در کنار اکستروژن دقیق، به سوراخ کاری، فرم دهی حلقه، بازرسی، مونتاژ و کنترل سد استریل مربوط می شود. برای سناریوی فرضی ظرفیت اسمی ۳۰۰ هزار مجموعه در سال، سرمایه ثابت نزدیک ۱.۲۳ میلیون دلار و سرمایه در گردش حدود ۶۰۰ هزار دلار برآورد شده است؛ اما این ارقام تنها برای شناخت ابعاد اولیه سرمایه گذاری کاربرد دارند.

پیش از تصمیم قطعی، باید کد ملی محصول و تعرفه گمرکی، مقدار واقعی مصرف و تجارت خارجی، وضعیت مجوز، طراحی و مواد پزشکی، زمان بندی تایید محصول، قیمت فروش قابل وصول و قیمت واقعی تجهیزات با اسناد اختصاصی احراز شوند. بدون این مرحله، تبدیل سناریوی محاسباتی به ادعای سودآوری تضمین شده صحیح نیست. مقاله حاضر نقطه شروع ارزیابی است و جایگزین طرح توجیهی اختصاصی، طراحی مهندسی اجرایی، تایید رسمی تجهیزات پزشکی یا مدل مالی پروژه نمی شود.
