طرح توجیهی تولید لوله از پلی بوتن (PB-۱)

تولید لوله از پلی بوتن نوع یک (Polybutene-۱ یا PB-۱) یک فعالیت پایین دستی صنایع پلیمر است که در آن گرانول دارای گرید مناسب لوله، به کمک اکستروژن پیوسته به لوله های تحت فشار برای سامانه های آب گرم و سرد یا گرمایش و سرمایش تبدیل می شود. ویژگی تعیین کننده PB-۱ ترکیب انعطاف پذیری، مقاومت در برابر خزش در دمای بالا و امکان اتصال حرارتی است؛ اما استفاده از هر گرید PB-۱ برای آب آشامیدنی مجاز نیست و عملکرد نهایی باید برای کلاس کاربرد، فشار طراحی و مجموعه لوله و اتصال ارزیابی شود (منبع: استاندارد عمومی سامانه های لوله پلی بوتن، ISO ۱۵۸۷۶-۱).

برای سنجش اولیه، این مقاله یک کارخانه نمونه با یک خط اکستروژن، نرخ خوراک اسمی ۱۲۰ کیلوگرم در ساعت، ۳۰۰ روز کاری و دو شیفت هشت ساعته بررسی می کند. محصول مبنا لوله تک لایه گرید مناسب سیستم های گرمایشی غیرآشامیدنی در محدوده قطر خارجی ۱۶ تا ۶۳ میلی متر است؛ تولید محصول ویژه آب آشامیدنی تنها پس از انتخاب ماده و تاییدیه های مستقل قابل اضافه شدن است. تمام اعداد مالی به دلار آمریکا و در سطح «فرض مطالعاتی اکتبر ۲۰۲۶» هستند، نه پیشنهاد فروش یا استعلام قطعی تجهیزات.

معرفی تولید لوله از پلی بوتن، کاربردها و محدوده طرح

پلی بوتن یک ترموپلاستیک نیمه بلوری از خانواده پلی اولفین هاست که از مونومر ۱-بوتن به دست می آید. لوله از پلی بوتن PB-۱ برخلاف لوله PEX برای شکل گیری خواص اصلی به شبکه ای شدن شیمیایی متکی نیست و در گرید مناسب می تواند با روش های تایید شده جوش حرارتی یا اتصالات مکانیکی به یک سامانه پیوسته تبدیل شود. در تصمیم سرمایه گذاری، نام ماده به تنهایی کافی نیست: باید گرید لوله، ضخامت دیواره، کلاس کاربرد و شرایط نصب همزمان مشخص شوند.

محصولات قابل تولید و انتخاب سبد اولیه

محصولات معمول شامل لوله های تک لایه با قطرهای کوچک و متوسط برای گرمایش از کف، اتصال رادیاتور، گردش آب در سامانه های گرمایشی و، با گرید و گواهی مناسب، آب مصرفی ساختمان است. برای گرمایش از کف، انعطاف پذیری در اجرای مسیرهای خمیده اهمیت دارد؛ برای آب گرم تحت فشار، دوام هیدرواستاتیک و سازگاری اتصال تعیین کننده تر است. لوله دارای لایه مانع نفوذ اکسیژن یا ساختار چندلایه، واحد فنی متفاوتی با تجهیزات هم اکستروژن، کنترل چسبندگی لایه ها و الزامات آزمون اضافه است و نباید در برآورد پایه تک لایه پنهان شود.

در سناریوی این مقاله، مجموعه قطرهای ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی متر صرفا دامنه طراحی تجهیزات است و فروش هر قطر بر اساس سفارش و قابلیت خط به دست می آید. ضخامت دیواره باید از سری ابعادی و کلاس فشار و دمای استاندارد انتخاب شود؛ تعیین خودسرانه ضخامت با تکیه بر فشار لحظه ای ترکیدگی، جای محاسبات عمر خدمت را نمی گیرد.

تفاوت تولید لوله با تولید رزین لوله از پلی بوتن PB-۱

در کارخانه لوله، خوراک گرانول آماده و احتمالا مستربچ مجاز است و فناوری اصلی شامل تغذیه، ذوب، شکل دهی حلقوی، کالیبراسیون، خنک سازی، کشش و جمع آوری محصول می شود. در مقابل، تولید خود رزین مستلزم تامین ۱-بوتن با خلوص مناسب، پلیمریزاسیون کاتالیستی، کنترل ساختار مولکولی، جداسازی و بازیابی مواد واکنش نداده، خالص سازی، گرانول سازی و الزامات ایمنی فرایندی ویژه پتروشیمی است. سرمایه، مقیاس اقتصادی، مجوزها، نیروی متخصص و ریسک این دو گزینه قابل مقایسه مستقیم نیست. بنابراین ارقام این مقاله مطلقا هزینه تاسیس واحد پلیمریزاسیون PB-۱ را شامل نمی شوند.

ویژگی فنی لوله پلی بوتن و معیار انتخاب ماده اولیه

انتخاب گرید باید بر مبنای گواهی تولیدکننده برای کاربرد مشخص، داده های دوام بلندمدت، شرایط تماس با آب، مشخصات رئولوژیکی و سازگاری با دستگاه انجام شود. برای نمونه، سازنده گرید Akoafloor PB ۴۲۳۵-۱ IVORY مقدار تقریبی شاخص جریان مذاب ۰٫۶ گرم در ۱۰ دقیقه در ۱۹۰ درجه سانتی گراد و وزنه ۲٫۱۶ کیلوگرم، چگالی ۰٫۹۳ گرم بر سانتی متر مکعب و دمای ذوب حدود ۱۳۰ درجه سانتی گراد را اعلام کرده است. دامنه دمای اکستروژن پیشنهادی این گرید ۱۸۰ تا ۲۰۰ درجه سانتی گراد است و کاربرد اعلام شده آن عمدتا لوله و اتصال آب گرمایشی غیرآشامیدنی است (منبع: برگه فنی گرید Akoafloor PB ۴۲۳۵-۱، لیوندل بازل). این اعداد نمونه یک گرید واقعی اند و حد الزامی همه محصولات PB-۱ محسوب نمی شوند.

بلورینگی، تثبیت ابعاد و رفتار پس از تولید

لوله از پلی بوتن PB-۱ در بسیاری از فرمولاسیون ها پس از سرد شدن، دچار تحول تدریجی ساختار بلوری و تغییر خواص مکانیکی می شود؛ بنابراین زمان شرطی سازی نمونه پیش از بعضی آزمون ها و کنترل ابعاد پس از تولید اهمیت دارد. اگر لوله در لحظه خروج از خط ظاهری مناسب داشته باشد اما برنامه پایش جمع شدگی، بیضوی شدن و تغییر خواص پس از زمان مشخص اجرا نشود، ممکن است در مونتاژ یا انطباق با تلرانس نهایی مشکل ایجاد کند. شرایط دقیق نگهداری و آزمون باید از استاندارد و روش تایید شده آزمایشگاه استخراج شود، نه یک زمان ثابت ادعایی برای همه گریدها.

فرمولاسیون و محدودیت مواد افزودنی

مبنای خط، رزین لوله ای تایید شده و در صورت نیاز مقدار محدود مستربچ سازگار برای رنگ و ردیابی تولید است. اگر سازنده ماده یک کامپاند آماده پایدارشده عرضه می کند، افزودن مجدد آنتی اکسیدان، روان کننده یا پرکننده بدون مجوز می تواند ساختار فرمول و تاییدیه های تماس با آب و مقاومت بلندمدت را مخدوش کند. افزودن کربنات کلسیم یا مواد بازیافتی به لوله فشار قوی راه میانبر قابل قبول برای کاهش هزینه نیست؛ فقط مواد و درصدهایی مجازند که با گواهی عملکرد محصول و استاندارد مقصد سازگار باشند. در سناریوی مالی سهم ۹۹٫۵ درصد رزین و ۰٫۵ درصد مستربچ صرفا فرض حسابداری است و ممکن است در سفارش واقعی، کل ماده به صورت کامپاند آماده تامین شود.

برای انتخاب تامین کننده باید برگه فنی TDS، گواهی تحلیل هر بچ COA، اظهارنامه انطباق کاربرد، وضعیت مواد در تماس با آب در صورت لزوم، شرایط حمل و نگهداری و امکان تامین مستمر گرفته شود. جایگزینی گرید، حتی با مشابهت شاخص جریان مذاب، باید با آزمون عملی خط و اعتبارسنجی محصول انجام شود. در سال ۲۰۲۶ یک مرجع اطلاعات قیمت صنعتی، میانگین جهانی حدود ۳٫۸۶ دلار بر کیلوگرم در سه ماهه دوم و رقم حدود ۴٫۱۸ دلار برای بازار چین گزارش کرده است (منبع: گزارش شاخص قیمت پلی بوتن در فصل دوم ۲۰۲۶، Expert Market Research)؛ این شاخص عمومی معادل قیمت تحویل کارخانه در ایران یا استعلام گرید تایید شده نیست.

فرآیند تولید لوله از پلی بوتن

جریان پایه فرایند از دریافت و ردیابی بچ گرانول شروع می شود، پس از آماده سازی و تغذیه وزنی به اکسترودر می رسد و مذاب یکنواخت از سرقالب حلقوی عبور می کند. لوله نرم در بخش کالیبراسیون خلاء و خنک سازی به قطر و ضخامت مورد نظر نزدیک می شود، با کشنده هم سرعت با دبی خروجی حرکت می کند، با ابزار برخط پایش و مارک گذاری می شود و در پایان به صورت کلاف یا شاخه بسته بندی و پس از تایید کیفیت آزاد می شود. پایداری این زنجیره از تطابق دبی اکسترودر، سرعت خط، ظرفیت خنک کاری و دقت ابزار کشش ناشی می شود.

دریافت مواد، آماده سازی و تغذیه

گرانول در کیسه یا سیلوی تمیز و خشک و دور از آلودگی نگهداری می شود. در هنگام تحویل باید شماره بچ، ویژگی ظاهری، گواهی ماده و انطباق با سفارش کنترل گردد. برای گریدهای معمول لوله از پلی بوتن PB-۱، استفاده از خشک کن اجباری عمومی مانند مواد شدیدا رطوبت گیر درست نیست؛ ضرورت خشک کردن را باید مطابق توصیه تامین کننده و شرایط واقعی رطوبت و آلودگی ارزیابی کرد. مخلوط کن و دوزینگ وزنی برای افزودنی مجاز، پراکندگی رنگ و ثبات نسبت اختلاط را بهتر از افزودن دستی تامین می کند.

ذوب در اکسترودر و عبور از سرقالب

اکسترودر تک پیچ با پیچ مناسب پلی اولفین، مذاب را با نرخ ثابت تولید می کند. دمای ۱۸۰ تا ۲۰۰ درجه سانتی گراد در داده سازنده گرید مثال ذکر شده است، اما پروفیل حرارتی سیلندر، آداپتور و دای باید طی راه اندازی با اندازه گیری فشار مذاب، دمای واقعی، کیفیت سطح و پایداری خروجی تنظیم شود. افزایش بی ضابطه دما برای زیاد کردن ظرفیت می تواند پایداری ابعادی و اکسیداسیون ماده را تحت تاثیر قرار دهد. توری و فیلتر مذاب، گیج فشار، کنترل سرعت پیچ و ثبت داده تولید برای یافتن علت عیوب ضروری هستند.

هد و قالب حلقوی باید برای مجموعه قطرها، یکنواختی توزیع مذاب و دسترسی تمیزکاری مناسب طراحی شوند. کاهش بیش از حد فاصله قالب تا کالیبراتور، تنظیم نکردن هم محوری مغزی و قالب یا ناپایداری فشار، ضخامت محیطی نامتقارن و بیضوی شدن ایجاد می کند. تغییر قطر محصول معمولا نیازمند تعویض ابزار و تنظیم مجدد قالب، کالیبراتور و کشنده است؛ زمان تعویض باید در برنامه ظرفیت دیده شود.

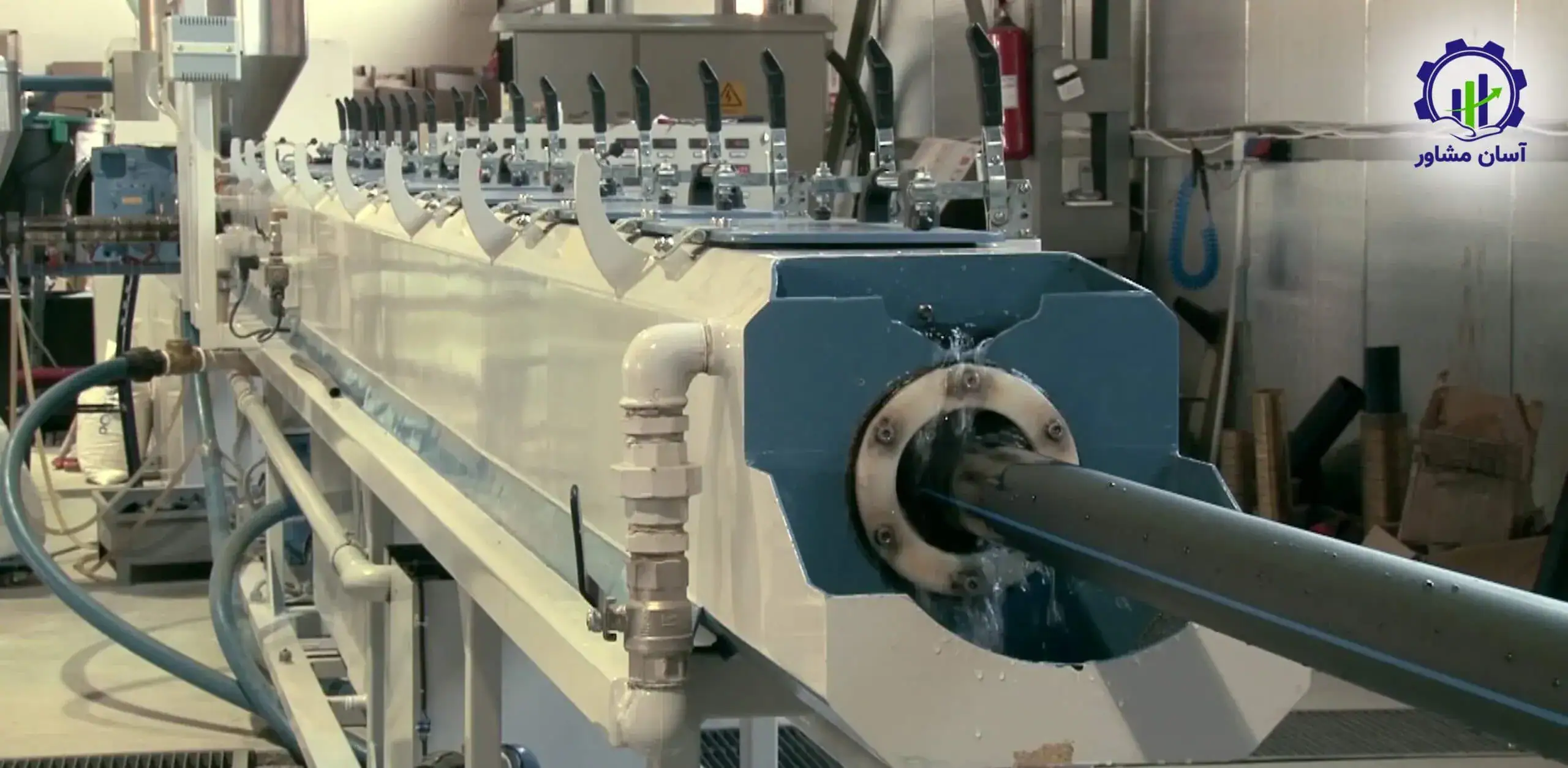

کالیبراسیون، خنک سازی و تثبیت لوله

لوله مذاب وارد کالیبراتور و حوضچه خلاء شده و پس از آن از یک یا چند بخش خنک سازی عبور می کند. برای گرید Akoafloor PB ۴۲۳۵-۱ مقادیر مرجع تولیدکننده شامل آب خنک کاری ۱۰ تا ۱۲ درجه سانتی گراد و خلاء حدود ۳۰ تا ۶۰ میلی بار است (منبع: برگه فنی گرید Akoafloor PB ۴۲۳۵-۱، لیوندل بازل). تنظیم عملی باید تابع ضخامت دیواره، سرعت خط، طول حوضچه و پایداری قطر باشد؛ این مقادیر دستور ثابت برای همه لوله ها نیستند. ظرفیت ناکافی دفع گرما موجب تغییر قطر بعد از کشش یا جمع شدگی غیرقابل قبول می شود و خنک کاری نامتوازن می تواند تنش باقی مانده و تغییر شکل ایجاد کند.

کشش، پایش برخط، برش و جمع آوری

کشنده باید سرعت یکنواخت و قابل تنظیم داشته باشد؛ هر تغییر شتاب ناخواسته نسبت به خروجی اکسترودر، مستقیما بر ضخامت اثر می گذارد. اندازه گیر قطر لیزری و در صورت توجیه اقتصادی، اندازه گیر برخط ضخامت و خروج از مرکز، زمان تشخیص عیب را کوتاه می کند. جت پرینتر یا لیزر باید حداقل مشخصات لازم استاندارد و ردیابی تولید مانند نام ماده، ابعاد، کلاس کاربرد، نام تولیدکننده و شماره بچ را طبق الزام مرتبط چاپ کند. قطرهای کوچک قابل کلاف پیچی اند؛ شعاع کلاف باید مانع لهیدگی یا تغییر شکل پایدار باشد. محصول پس از بازرسی ظاهری، ابعادی و برنامه آزمون از وضعیت قرنطینه خارج می شود.

موازنه جرم و کنترل ضایعات

در برنامه عملیاتی پایه نرخ اسمی خوراک خط ۱۲۰ کیلوگرم در ساعت، دو شیفت هشت ساعته و ۳۰۰ روز کاری است؛ بنابراین ظرفیت نظری در برنامه زمانی برابر ۵۷۶ تن خوراک در سال می شود. با فرض دستیابی به ۷۵ درصد این ظرفیت در نتیجه توقف، تعویض قالب و دوره تنظیم، مصرف واقعی مواد ۴۳۲ تن است. اگر ۳ درصد خروجی برای برش های راه اندازی، خطا و محصول نامنطبق کنار گذاشته شود، تولید قابل قبول ۴۱۹٫۰۴ تن است؛ با فرض فروش ۹۸ درصد تولید قابل قبول در سال، مقدار فروش حدود ۴۱۰٫۶۶ تن و افزایش موجودی محصول حدود ۸٫۳۸ تن می شود. این مفروضات برای پیش امکان سنجی هستند و باید در آزمون پذیرش کارخانه جایگزین داده واقعی شوند.

ماشین آلات و بالانس خط تولید لوله پلی بوتن PB-۱

انتخاب تجهیزات باید از قطر و ضخامت هدف، ترکیب محصول، ظرفیت مورد انتظار در هر سایز و کیفیت مورد نیاز شروع شود. اعلام ظرفیت کلی اکسترودر به تنهایی کافی نیست: خطی که برای قطر ۲۰ میلی متر در سرعت زیاد کار می کند، در قطر ۶۳ میلی متر ممکن است به ظرفیت خنک سازی یا محدودیت کشنده برخورد کند. تامین کننده باید جدول تضمین شده خروجی و سرعت خط برای هر محصول منتخب با رزین PB-۱ ارائه دهد؛ ارائه جدول عملکرد برای PP-R به تنهایی اثبات عملکرد PB-۱ نیست.

در یک آگهی قابل بررسی در سال ۲۰۲۶ برای خط متداول PP-R و PE با دامنه قطر ۲۰ تا ۶۳ میلی متر، قیمت پیشنهادی حدود ۴۰ هزار دلار و خروجی اعلامی ۱۲۰ کیلوگرم در ساعت درج شده است (منبع: مشخصات و قیمت نمونه خط اکستروژن، شرکت Meetyou Machinery). این ارقام فقط «قیمت پیشنهادی تجهیزات مشابه» و نه قیمت روز یک خط تایید شده PB-۱ هستند. برای بودجه سناریوی حاضر، تجهیزات اصلی، ابزار و اتوماسیون ویژه به شکل محافظه کارانه بیشتر از قیمت پایه یک خط عمومی برآورد می شوند.

نمونه محاسبه سرعت خط برای قطرهای مختلف

جرم واحد طول به صورت تقریبی از رابطه «جرم کیلوگرم بر متر = ۰٫۰۰۱ × چگالی بر حسب گرم بر سانتی متر مکعب × π/۴ × (قطر بیرونی به توان دو منهای قطر داخلی به توان دو)» به دست می آید؛ قطرها در میلی متر وارد می شوند. برای لوله فرضی با قطر بیرونی ۲۰ و ضخامت ۲ میلی متر و چگالی ۰٫۹۳، جرم واحد طول حدود ۰٫۱۰۵ کیلوگرم بر متر است. در خروجی ۱۲۰ کیلوگرم در ساعت، سرعت نظری حدود ۱۹ متر در دقیقه خواهد بود. برای لوله ۳۲×۳ میلی متر جرم هر متر حدود ۰٫۲۵۴ کیلوگرم و سرعت نزدیک ۷٫۹ متر در دقیقه می شود. این ابعاد فقط مثال هندسی اند و به معنای اعلام انطباق ضخامت آنها با کلاس خاص ISO ۱۵۸۷۶ نیستند.

چنین تفاوتی نشان می دهد که کشنده، کلاف پیچ و واحد برش باید هم در سرعت زیاد قطر کوچک و هم در سرعت پایین قطر بزرگ پایدار باشند. اگر خنک سازی قطر ضخیم تر اجازه خروج ۱۲۰ کیلوگرم در ساعت ندهد، ظرفیت واقعی ترکیب سبد تولید کمتر از محاسبه اسمی خواهد شد. دریافت منحنی عملکرد هر قطر، یکی از شروط قرارداد خرید دستگاه است.

کنترل کیفیت، استانداردها و تاییدیه های کاربردی

مرجع کلیدی استاندارد بین المللی برای سامانه های لوله از پلی بوتن PB-۱ در آب گرم و سرد، خانواده ISO ۱۵۸۷۶ است. بخش ۱ مبانی و کلاس کاربرد، بخش ۲ مشخصات لوله، بخش ۳ اتصالات و بخش ۵ کارایی مجموعه سامانه را پوشش می دهند. نسخه های مبنای ۲۰۱۷ این بخش ها در فهرست ISO برقرارند و اصلاحیه هایی نیز منتشر شده است؛ از جمله اصلاحیه ۲۰۲۰ بخش لوله. (منبع: استاندارد لوله های پلی بوتن، ISO ۱۵۸۷۶-۲) (منبع: استاندارد اتصالات پلی بوتن، ISO ۱۵۸۷۶-۳) (منبع: استاندارد کارایی سامانه پلی بوتن، ISO ۱۵۸۷۶-۵) (منبع: اصلاحیه سال ۲۰۲۰ استاندارد لوله پلی بوتن، ISO) رعایت استاندارد تنها به آزمون یک نمونه لوله محدود نیست و بر ترکیب ماده، علامت گذاری، شرایط کارکرد، عملکرد اتصال و کنترل تولید اثر دارد.

آزمون های ورودی، حین تولید و محصول نهایی

• در ماده ورودی، هویت گرید، گواهی بچ، شاخص جریان مذاب و کیفیت ظاهری بررسی می شود.
• در خط، قطر بیرونی، ضخامت محیطی، بیضوی بودن، ظاهر سطح، یکنواختی رنگ و صحت چاپ باید با فرکانس مشخص ثبت شوند.
• برای تایید محصول، آزمون فشار هیدرواستاتیک در دما و مدت تعیین شده استاندارد، روش های مربوط به پایداری حرارتی و ارزیابی اتصالات لازم می شوند؛ نوع و فرکانس دقیق آزمون به کلاس محصول و نظام کنترل کیفیت وابسته است.

استفاده از نمونه گرم و تازه تولیدشده برای استنتاج دوام بلندمدت خطاست. در صورت نیاز، نمونه ها پیش از آزمون باید طبق روش استاندارد شرطی شوند تا تغییرات بلوری و تنش های باقی مانده اثر مخدوش کننده نداشته باشند. برای توسعه گرید یا عرضه محصول برای آب آشامیدنی، آزمون مهاجرت مواد، بو و طعم و تاییدیه مرجع مورد پذیرش بازار مقصد باید جداگانه اخذ شود؛ گواهی عدم سمیت کلی مواد اولیه جایگزین آزمون محصول نهایی نیست.

روش اتصال و مسئولیت تولیدکننده

قابلیت جوش پذیری حرارتی لوله از پلی بوتن PB-۱ از مزایای این ماده است، اما روش اجرا، ابزار، دما، زمان و مهارت نصاب باید مطابق دستورالعمل تایید شده همان سامانه تعیین شود. استفاده همزمان از لوله یک تولیدکننده و اتصال تولیدکننده دیگر بدون گواهی سازگاری، ریسک نشت را افزایش می دهد. در بسته بندی باید روش نصب، حداقل شعاع خم، محدودیت مواجهه محیطی و شرایط ذخیره سازی به صورت قابل فهم ارائه شود؛ این اطلاعات باید از آزمون و استاندارد محصول پشتیبانی شوند.

معرفی کد آیسیک و کد محصول تولید لوله از پلی بوتن

از نظر طبقه بندی بین المللی فعالیت، تولید لوله از گرانول آماده در رده ISIC Rev.۴، کد ۲۲۲۰ «ساخت محصولات پلاستیکی» قرار می گیرد. تعریف رسمی این رده، تبدیل رزین به لوله، شیلنگ و اتصالات با روش هایی مانند اکستروژن و تزریق را شامل می شود (منبع: طبقه بندی فعالیت ساخت محصولات پلاستیکی، سازمان ملل، ISIC ۲۲۲۰). بنابراین عنوان فعالیت تولید لوله با عنوان ساخت مواد پلیمری در اشکال اولیه یکسان نیست.

در برخی فهرست های قدیمی مرتبط با مجوزهای صنعتی ایران، شناسه محصول «لوله از پلی بوتن» به صورت ۲۵۲۰۴۱۲۹۹۸ و کد لوله پلاستیکی با عنوان دیگر درج شده است؛ چون این شناسه در منابع رسمی جاری قابل تایید مستقل نبود، نباید بدون تطبیق با بانک محصول به روز وزارت صمت به عنوان کد قطعی جواز تاسیس استفاده شود. در استعلام باید عنوان دقیق کالا، جنس لوله از پلی بوتن PB-۱، تک لایه یا چندلایه بودن و فعالیت تولید لوله از هم جدا ثبت شوند. کد ۲۲۲۰ دسته فعالیت بین المللی است، نه جایگزین همه شناسه های ده رقمی محصول در سامانه داخلی.

کد تعرفه گمرکی و HS Code لوله پلی بوتن

شماره اصلی گروه لوله و اتصالات پلاستیکی در نظام هماهنگ گمرکی ۳۹۱۷ است. برای «لوله سخت از سایر پلاستیک ها» زیرردیف شش رقمی ۳۹۱۷۲۹ در منابع طبقه بندی سازمان ملل تعریف شده است (منبع: طبقه بندی تعرفه لوله پلاستیکی سخت، سازمان ملل، HS ۳۹۱۷۲۹). با این حال، لوله از پلی بوتن PB-۱ بسته به انعطاف پذیری، داشتن اتصال، تقویت و نحوه ارائه ممکن است در زیرردیف های دیگری از ۳۹۱۷ از جمله گروه ۳۹۱۷۳۲ یا ۳۹۱۷۳۳ بررسی شود. پس درج ۳۹۱۷۲۹ به عنوان کد قطعی همه کلاف های PB-۱ اشتباه است.

در پرونده تجاری باید عکس و نقشه محصول، جنس و ساختار لایه ها، مشخصات انعطاف پذیری و کاربرد به کارشناس طبقه بندی گمرکی ارائه شود تا ردیف هشت یا ده رقمی ملی و حقوق ورودی همان سال احراز گردد. به همین دلیل آمار تجارت گروه ۳۹۱۷۲۹، حتی اگر دقیق باشد، شمارنده اختصاصی تولید یا تجارت لوله پلی بوتن PB-۱ نیست.

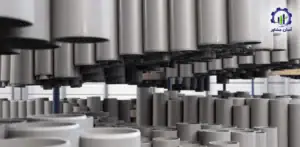

بازار لوله پلی بوتن در ایران و تجارت خارجی

تقاضای بالقوه این محصول به برنامه های ساخت و بازسازی تاسیسات ساختمانی، گرمایش از کف، سامانه های آب گرم و سرد و تجهیزات صنعتی دارای مشخصات تایید شده پیوند دارد؛ اما اندازه قطعی بازار لوله از پلی بوتن PB-۱ ایران از آمار عمومی لوله پلاستیکی قابل استخراج مستقیم نیست. بازار رزین لوله پلی بوتن PB-۱ نیز با بازار لوله ساخته شده از آن تفاوت دارد. یک برآورد تجاری بین المللی، ارزش کل بازار جهانی رزین PB-۱ در سال ۲۰۲۶ را حدود ۵۵۰ میلیون دلار اعلام می کند، ولی این برآورد خصوصی شامل کاربردهای بسته بندی، فیلم و چسب نیز هست و به معنی ارزش بازار لوله ایران نیست (منبع: برآورد بازار جهانی رزین پلی بوتن، Fact.MR، سال ۲۰۲۶).

داده قابل استناد و محدودیت تفکیک محصول

بر اساس داده WITS/UN Comtrade، واردات ثبت شده ایران در طبقه ۳۹۱۷۲۹ طی سال ۲۰۲۲ حدود ۳۵۴٫۹۸ تن به ارزش ۱٫۷۴۳ میلیون دلار و در سال ۲۰۲۳ حدود ۸۵۰٫۰۳ تن به ارزش ۳٫۷۲۰ میلیون دلار بود (منبع: آمار واردات ایران در سال ۲۰۲۲، پایگاه WITS، کد ۳۹۱۷۲۹) (منبع: آمار واردات ایران در سال ۲۰۲۳، پایگاه WITS، کد ۳۹۱۷۲۹). صادرات ثبت شده ایران در همان طبقه در سال ۲۰۲۳ حدود ۷۴۶۱٫۷۸ تن با ارزش ۱۰٫۱۵۱ میلیون دلار گزارش شد که بخش عمده به عراق اختصاص داشت (منبع: آمار صادرات ایران در سال ۲۰۲۳، پایگاه WITS، کد ۳۹۱۷۲۹). این ارقام مجموعه «لوله سخت از سایر پلاستیک ها» هستند؛ نسبت دادن آنها به PB-۱ بدون تفکیک اسناد اظهارنامه یا داده تولیدکنندگان، استنتاج نادرست است.

در نتیجه نمی توان از فرمول «تولید داخلی + واردات – صادرات» به مصرف ظاهری اختصاصی لوله از پلی بوتن PB-۱ رسید؛ زیرا داده تفکیکی تولید و تجارت PB-۱ و حتی طبقه بندی یکسان لوله های انعطاف پذیر موجود نیست. برای سرمایه گذاری واقعی، فروش احتمالی ۴۱۱ تن در سال سناریوی این مقاله باید جداگانه با سفارش های قابل اتکا، فهرست پروژه های مشخص، الزامات فنی مشتریان و ظرفیت تامین مواد بررسی شود. صرف وجود واردات یا صادرات سایر لوله ها اثبات تقاضای کافی برای این محصول تخصصی نیست.

ملاحظات تامین مواد و امکان صادرات

مواد اولیه لوله از پلی بوتن PB-۱ نسبت به PE و PP پرمصرف از تامین کنندگان تخصصی تری تهیه می شود و انتخاب گرید به تاییدیه سامانه وابسته است. در خرید وارداتی، تحویل بر اساس اینکوترمز، حداقل مقدار سفارش، زمان حمل، پایداری دسترسی به ارز، امکان تامین بچ یکسان و شرایط ضمانت مشخصات اهمیت دارد. برای صادرات لوله، گواهی انطباق کلاس مصرف، مستندات تماس با آب در صورت نیاز، روش اتصال تایید شده و برگه ردیابی بچ معمولا مهم تر از صرف نام تجاری PB-۱ هستند. بازار مقصد باید از نظر استاندارد پذیرفته شده و محدودیت های استفاده از مواد و لوله کنترل شود.

زمین، جانمایی و نیروی انسانی واحد تولیدی

برای یک خط ۱۶ تا ۶۳ میلی متر با انبارش گرانول و محصول، آزمایشگاه، بارگیری، مسیر تعمیر و امکان توسعه محدود، برآورد مهندسی اولیه زمینی در حدود ۲۵۰۰ تا ۳۲۰۰ متر مربع و زیربنای مسقف حدود ۹۰۰ تا ۱۲۰۰ متر مربع است. در این مساحت می توان تقریبا ۴۰۰ تا ۵۰۰ متر مربع برای سالن و تجهیزات، ۲۵۰ تا ۳۵۰ متر مربع برای انبار مواد، ۱۵۰ تا ۲۵۰ متر مربع برای محصول و باقی را برای آزمایشگاه، کارگاه تعمیرات، خدمات و اداری پیش بینی کرد. این بازه «استاندارد الزام آور» نیست و باید با ابعاد حقیقی خط، شیوه انبارش کلاف ها، شعاع گردش لیفتراک و الزامات ایمنی بازطراحی شود.

سازندگان بعضی خطوط هم رده طول دستگاه را حدود ۳۲ متر معرفی کرده اند؛ بنابراین اتکا به صرف سطح اشغال اکسترودر موجب کوتاه شدن سالن می شود. جانمایی باید فضای تعویض هد، دسترسی دو طرف حوضچه ها، تفکیک مواد تایید شده و قرنطینه، مسیر محصول و حفاظت از گرد و غبار را پوشش دهد. برای کلاف های قطر بزرگ، فضای خروجی و کلاف پیچ و ارتفاع انبار نیز باید در نظر گرفته شود.

با فرض دو شیفت و اتوماسیون متوسط، حدود ۲۰ نفر نیروی انسانی برای بهره برداری اولیه در نظر گرفته می شود:

• حدود ۱۰ نفر در اپراتوری و بسته بندی شیفتی
• ۲ نفر کنترل کیفیت
• ۲ نفر تعمیرات و نگهداری
• ۲ نفر انبار و تدارکات
• ۴ نفر در مدیریت، برنامه ریزی، امور مالی و پشتیبانی

این ترکیب به معنی استقرار همه افراد در هر شیفت نیست. الزامات آزمون های طولانی مدت ممکن است برون سپاری بخشی از آزمایشگاه را در شروع اقتصادی تر کند، اما مسئول فنی و رهگیری کیفیت باید داخل واحد پاسخگو بماند.

مجوزها، ایمنی و مسائل اجرایی

شروع پروژه مستلزم تعیین دقیق عنوان فعالیت و محصول در فرایند صدور جواز تاسیس، بررسی ضوابط استقرار، اخذ مجوزها و پروانه های لازم بر اساس حوزه استفاده محصول و انجام آزمون ها یا تاییدیه های انطباق است. برای محصول تماس با آب مصرفی، الزامات بهداشتی و مدارک تماس با آب باید در مرحله طراحی محصول مشخص شوند و نمی توان تاییدیه یک گرید غیرآشامیدنی را به آن تعمیم داد. فهرست مدارک و مسیر قانونی با موقعیت جغرافیایی و نوع محصول تغییر می کند و باید در تاریخ اقدام از مراجع ذی صلاح استعلام شود.

در تولید، خطر تماس با سطوح داغ، گیر افتادن در کشنده، برق صنعتی، حرکت تجهیزات و لغزش ناشی از ریزش گرانول باید با حفاظ، توقف اضطراری، دستورالعمل قفل و برچسب گذاری تجهیزات و آموزش کنترل شود. تفکیک ضایعات تمیز از مواد آلوده و مدیریت آب فرآیند از الزامات بهره برداری مسئولانه است. استفاده از ضایعات در محصول فشار و آب آشامیدنی، بدون اثبات انطباق فنی و مجوز لازم، نباید مفروض قرار گیرد. نگهداری سوابق آزمون فشار و شکایت محصول، بخشی از هزینه واقعی سیستم کیفیت است.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید لوله از پلی بوتن

برآورد اقتصادی این بخش یک مثال شفاف پیش امکان سنجی به دلار آمریکا در اکتبر ۲۰۲۶ است و هیچ یک از قیمت های فروش، هزینه تمام شده در ایران یا قیمت خرید نهایی ماشین آلات، استعلام الزام آور محسوب نمی شوند. مبنای فنی فقط یک خط تولید لوله تک لایه برای آب گرمایشی غیرآشامیدنی، بدون واحد تولید رزین و بدون سرمایه مورد نیاز ساخت اتصالات تزریقی است. قیمت های عمومی تجهیزات مشابه و شاخص بازار جهانی رزین صرفا برای تعیین مرتبه بزرگی هزینه به کار رفته اند.

ظرفیت مبنا، محصول قابل فروش و مواد اولیه

نرخ خوراک نامی ۱۲۰ کیلوگرم در ساعت و برنامه دو شیفت هشت ساعته در ۳۰۰ روز معادل ۵۷۶ تن ظرفیت نظری خوراک بر اساس ساعت برنامه ریزی شده است. با ضریب عملکرد ۷۵ درصد، سالانه ۴۳۲ تن گرانول و افزودنی وارد خط می شود. فرض ضایعات ۳ درصدی، محصول سالم ۴۱۹٫۰۴ تن و فرض فروش ۹۸ درصدی محصول سالم، فروش ۴۱۰٫۶۶ تن ایجاد می کند. این سه شاخص نباید به جای یکدیگر استفاده شوند؛ خط ممکن است ۴۱۹ تن محصول سالم داشته باشد ولی فروش و نقدشوندگی کمتری ثبت کند.

در سهم فرضی ۹۹٫۵ درصد رزین و ۰٫۵ درصد مستربچ، نیاز سالانه رزین ۴۲۹٫۸۴ تن و مستربچ ۲٫۱۶ تن است. قیمت درب کارخانه فرض شده رزین ۴٫۳۵ دلار و مستربچ ۶ دلار بر کیلوگرم است؛ این ارقام صرفا مقادیر مطالعاتی شامل هزینه تخمینی رساندن ماده به کارخانه هستند و از قیمت شاخص جهانی ۳٫۸۶ تا ۴٫۱۸ دلار بر کیلوگرم (منبع: گزارش شاخص قیمت پلی بوتن در فصل دوم ۲۰۲۶، Expert Market Research)، حمل و شرایط محلی الهام گرفته اند، نه نرخ مصوب یا نرخ قطعی بازار ایران. هزینه خرید سالانه رزین تقریبا ۱٫۸۷۰ میلیون دلار و افزودنی نزدیک ۱۲٫۹۶ هزار دلار می شود.

قیمت ماشین آلات و سرمایه ثابت

در نمونه برنامه ریزی، برای خط اکستروژن اصلی و هدهای مناسب حدود ۱۷۵ هزار دلار، برای تجهیزات سنجش و جمع آوری برخط ۶۵ هزار دلار، آزمایشگاه ۸۰ هزار دلار، تجهیزات کمکی مورد نیاز فرآیند ۸۰ هزار دلار، جابه جایی داخلی و انبار ۳۵ هزار دلار و قالب و قطعات یدکی اولیه ۳۰ هزار دلار کنار گذاشته شده است. برای حمل، نصب و آموزش ۸۵ هزار دلار؛ ساخت سالن و انبار ۲۴۰ هزار دلار؛ محوطه و ساختمان پشتیبانی ۱۰۰ هزار دلار؛ مهندسی، راه اندازی و اعتبارسنجی ۸۰ هزار دلار؛ و ذخیره پیش بینی نشده ۱۱۰ هزار دلار منظور شده است. جمع سرمایه ثابت بدون زمین تقریبا ۱٫۰۸۰ میلیون دلار می شود. برای زمین، یک فرض مستقل ۱۷۰ هزار دلاری در نظر گرفته شده و در نتیجه سرمایه ثابت همراه زمین ۱٫۲۵۰ میلیون دلار است.

اعداد ساختمانی، قیمت زمین، حقوق ورودی و هزینه اجرای پروژه در ایران به شدت مکان محور هستند؛ این ارقام فقط برای یکپارچه سازی مدل بیان شده اند. در خرید واقعی، قرارداد باید با ظرفیت تضمین شده هر سایز، فهرست اقلام تحویلی، تست پیش از ارسال FAT، آزمون عملکرد پس از نصب SAT، شفافیت قطعات یدکی، گارانتی و نرخ قطعات مصرفی تطبیق داده شود. قیمت ارزان آگهی دستگاه به معنی هزینه کم ایجاد کارخانه دارای کنترل کیفیت و تاییدیه نیست.

سرمایه در گردش و سرمایه گذاری اولیه

تامین مالی عملیات را نمی توان صرفا درصدی از ارزش دستگاه ها فرض کرد، زیرا ماده اولیه وارداتی و دوره تسویه فروش، بخش بزرگی از نقدینگی را درگیر می کند. برای مدل حاضر دو ماه موجودی رزین نزدیک ۳۱۱٫۶ هزار دلار و دو ماه مستربچ حدود ۲٫۲ هزار دلار هزینه دارد. موجودی محصول ۱۰۰ هزار دلار، کالای در جریان ساخت ۱۰ هزار دلار، مطالبات با فرض وصول ۴۵ روزه تقریبا ۳۳۸٫۸ هزار دلار و ذخیره نقدی ۳۰ هزار دلار لحاظ می شود. در برابر آن، اعتبار تامین کننده به مدت ۳۰ روز برای مواد اولیه در حدود ۱۵۶٫۹ هزار دلار از نیاز نقدی کم می کند. سرمایه در گردش خالص حاصل تقریبا ۶۳۵٫۷ هزار دلار است.

جمع سرمایه ثابت شامل زمین ۱٫۲۵۰ میلیون و سرمایه در گردش ۰٫۶۳۶ میلیون دلار، سرمایه اولیه فرضی حدود ۱٫۸۸۶ میلیون دلار ایجاد می کند. تامین مالی دوره ساخت، سود تسهیلات، مالیات، هزینه های حقوقی ویژه پروژه و افزایش احتمالی سرمایه در گردش ناشی از رشد فروش می توانند این رقم را تغییر دهند. از این رو گزارش حاضر برای تصمیم ورود به مطالعات اجرایی است و نباید به عنوان درخواست قطعی تسهیلات مورد استفاده قرار گیرد.

فروش، هزینه عملیاتی و تفسیر سودآوری

اگر تمام ۴۱۰٫۶۶ تن محصول فروخته شده با متوسط قیمت فرضی ۶٫۶۰ دلار بر کیلوگرم محاسبه شود، درآمد تقریبی سالانه ۲٫۷۱۰ میلیون دلار خواهد بود. این قیمت، استعلام واقعی لوله پلی بوتن PB-۱ در بازار ایران نیست و باید با مشخصات ضخامت، قطر، گواهی محصول و شرایط معامله سنجیده شود. هزینه خرید مواد تقریبا ۱٫۸۸۳ میلیون دلار، سایر هزینه های متغیر فرایند با فرض ۰٫۲۸ دلار بر کیلوگرم خوراک حدود ۱۲۱ هزار دلار، هزینه بسته بندی و خروج کالا با فرض ۰٫۱۸ دلار بر کیلوگرم فروخته شده حدود ۷۴ هزار دلار و مجموع دستمزد، تعمیرات، کنترل کیفیت و هزینه اداری تقریبا ۳۰۶ هزار دلار است. بنابراین کل هزینه عملیاتی نمونه حدود ۲٫۳۸۴ میلیون و مازاد عملیاتی قبل از استهلاک، بهره و مالیات در حدود ۳۲۷ هزار دلار در سال می شود.

این مازاد معادل سود خالص یا جریان نقد آزاد سرمایه گذار نیست؛ هزینه استهلاک، مالیات، بدهی، هزینه تامین مالی، سرمایه گذاری جایگزینی و زمان رسیدن به فروش هدف در آن منظور نشده است. بدون استعلام معتبر قیمت فروش محصول، اعتبارسنجی هزینه مواد و برنامه فروش پروژه مشخص، ارائه یک عدد IRR یا NPV دقیق گمراه کننده خواهد بود. محاسبه این شاخص ها باید پس از مشخص شدن دوره ساخت، ساختار تامین مالی، برنامه فروش سال به سال، مالیات، استهلاک و ارزش بازیافت در یک مدل جریان نقد انجام شود.

شاخص های کلیدی سناریوی مبنا

ریسک های اجرایی که قبل از سرمایه گذاری باید حل شوند

ریسک اصلی طرح صرفا خرابی ماشین نیست، بلکه به هم پیوستگی تایید گرید لوله، آزمون محصول، تامین مستمر، توان دستیابی به خروجی واقعی و فروش محصول دارای گواهی است. تغییر گرید به علت محدودیت واردات می تواند تکرار آزمون ها و تغییر شرایط خط را لازم کند. هر سرمایه گذاری باید پیش از سفارش تجهیزات، نمونه آزمایشی از ماده واقعی، مدارک انطباق کاربرد، نمونه قرارداد فروش متکی بر مشخصات فنی و پیش نویس دستورالعمل کنترل کیفیت را آماده کند.

ریسک دوم اختلاط دو طرح سرمایه گذاری متفاوت است: کارگاه تولید لوله تک لایه با واحد تولید لوله و اتصالات، تولید چندلایه اکسیژن بند یا پلیمریزاسیون رزین، سرمایه و زمان راه اندازی یکسانی ندارد. اگر برنامه عملیاتی در آینده شامل اتصالات تزریقی باشد، قالب های تزریق، ماشین تزریق، تست مونتاژ و موجودی قالب های سایزهای مختلف باید به سرمایه ثابت افزوده شوند. کمبود داده روشن درباره تعداد خریداران مشخص PB-۱ در ایران نیز اجازه نمی دهد فروش ۴۱۱ تن در سال به عنوان واقعیت تثبیت شده معرفی شود.

جمع بندی و گام بعدی سرمایه گذار

تولید لوله از رزین آماده لوله پلی بوتن PB-۱ از نظر فناوری با یک خط اکستروژن تخصصی قابل بررسی است و مزیت محصول در انعطاف پذیری، خواص خزش و امکان طراحی برای سامانه های گرمایشی و، در صورت انطباق مستقل، آب مصرفی خلاصه می شود. با این حال نقطه آغاز صحیح، خرید دستگاه نیست؛ ابتدا باید مشخص شود چه گریدی برای کدام کلاس کاربرد و در کدام بازار قابل تایید است. نمونه مالی این مقاله یک خط ۱۲۰ کیلوگرم در ساعت با مصرف سالانه ۴۳۲ تن ماده، فروش فرضی حدود ۴۱۱ تن و سرمایه اولیه حدود ۱٫۸۹ میلیون دلار را نشان می دهد. این ارقام برای مقایسه اولیه گزینه ها مفیدند، اما تایید فنی محصول، ظرفیت واقعی، سرمایه اجرایی و سودآوری تنها با مطالعه اختصاصی و استعلام رسمی امکان پذیر است.
