طرح تولید لوله پی وی سی PVC و UPVC

تولید لوله پی وی سی یکی از فعالیت های تبدیلی صنعت پلیمر است که در آن پودر پلی وینیل کلراید، پس از اختلاط با افزودنی های متناسب با کاربرد، در خط اکستروژن به لوله هایی با قطر، ضخامت و ویژگی های مشخص تبدیل می شود. تصمیم برای راه اندازی این واحد تنها به خرید اکسترودر وابسته نیست؛ انتخاب گروه محصول، انطباق فرمولاسیون با استاندارد، تناسب قالب و تجهیزات پایین دستی، میزان فروش قابل تحقق و تامین نقدینگی خرید مواد اولیه، همگی بر نتیجه طرح اثر می گذارند.

در این مقاله، ابتدا انواع لوله و فناوری تولید بررسی می شود و سپس داده های قابل استناد تجارت خارجی ایران و یک مدل پیش امکان سنجی برای واحد تک خطی ارایه خواهد شد. سناریوی مبنا تولید لوله PVC-U دیواره یکپارچه برای فاضلاب و زهکشی بدون فشار با ظرفیت قابل فروش حدود ۱۵۰۰ تن در سال است. مقدار فروش سال عملیاتی نمونه ۱۲۰۰ تن در نظر گرفته شده است. این اعداد انتخاب مهندسی و مطالعاتی هستند، نه میانگین رسمی کارخانه های ایران. همه مبالغ مالی نمونه به دلار آمریکا محاسبه شده و ارقام برآوردی به معنی پیشنهاد قیمت فروش یا پیش فاکتور معتبر نیستند.

معرفی طرح تولید لوله پی وی سی و محدوده محصول

PVC نام خانواده پلیمر پلی وینیل کلراید است و PVC-U یا UPVC به نوع سخت و بدون نرم کننده این ماده اشاره دارد. کاربرد اصطلاح «لوله PVC» در بازار گاهی گسترده است، اما برای طراحی کارخانه، تفاوت لوله سخت فشارقوی، لوله فاضلابی بدون فشار، لوله برق و لوله های چندلایه تعیین کننده است. این محصولات الزاما فرمولاسیون، قالب، آزمایش و مدارک انطباق یکسان ندارند.

تولید لوله PVC-U در اصل یک فرآیند شکل دهی پیوسته است؛ خوراک پودری و افزودنی ها در اکسترودر دو مارپیچ به ترکیب همگن و شکل پذیر تبدیل شده و از قالب حلقوی می گذرند. لوله پس از کالیبراسیون، خنک کاری، کشش، برش و در صورت نیاز سوکت زنی، بسته بندی می شود. مزیت مهندسی آن امکان تولید با سرعت پیوسته و کنترل ابعادی است و محدودیت اصلی آن حساسیت PVC به تاریخچه حرارتی، طراحی نامناسب فرمول و افت کیفیت در زمان راه اندازی یا تعویض قطر است.

تمرکز سناریوی این مقاله بر لوله های صاف، تک جداره، غیر فشاری در محدوده تقریبی ۱۱۰ تا ۲۵۰ میلی متر است. تولید لوله آبرسانی تحت فشار، لوله چندلایه فوم دار یا لوله PVC-O به بازنگری مستقل در فرمول، ماشین آلات، اعتبارسنجی کیفیت و بودجه نیاز دارد؛ نباید سود و سرمایه گذاری آنها با سناریوی حاضر یکسان فرض شود.

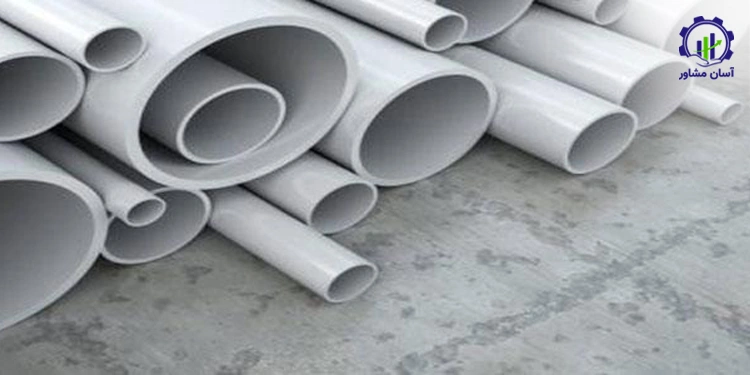

محصولات قابل تولید و معیار انتخاب

برای ارزیابی بازار باید ابتدا مشخص کرد خریدار به چه قطرهای اسمی، طول شاخه، نوع اتصال و رده عملکردی نیاز دارد. تنوع زیاد قطر از ابتدای فعالیت می تواند سرمایه قالب، فضای انبار و زمان تعویض خط را بالا ببرد. در مقیاس نمونه، شروع با تعدادی قطر پرتکرار و توسعه تدریجی مجموعه قالب ها از خرید هم زمان همه سایزها دفاع پذیرتر است.

معرفی کد آیسیک و کد محصول لوله پی وی سی

طبقه بندی ISIC یک طبقه فعالیت اقتصادی است، نه شماره منحصر به فرد هر محصول. در استاندارد بین المللی ISIC Rev.۴، کلاس ۲۲۲۰ (Manufacture of plastics products) تولید محصولات پلاستیکی از جمله لوله، شیلنگ و اتصالات پلاستیکی را در بر می گیرد. در ثبت طرح صنعتی ایران، کد فعالیت، کد محصول وزارت صمت و شرح دقیق کالا ممکن است در سامانه ها و ویرایش های طبقه بندی تفاوت داشته باشد؛ بنابراین ثبت عددی یک کد محصول ملی بدون بررسی نسخه جاری سامانه مجوزدهی قابل اتکا نیست. (منبع: سازمان ملل، ISIC Rev.۴ کد ۲۲۲۰)

متقاضی باید در مرحله درخواست مجوز، عبارت «لوله سخت پلی وینیل کلراید بدون نرم کننده» را با نوع مصرف، رده فشار یا بدون فشار، ابعاد و ظرفیت تطبیق دهد و کد محصول تایید شده را از پرونده همان طرح استخراج کند. کد ۲۲۲۰، کد فعالیت در طبقه بندی بین المللی است و نباید به عنوان کد محصول ملی قطعی معرفی شود.

کد تعرفه گمرکی و HS Code لوله پی وی سی

برای تجارت خارجی لوله سخت از پلیمر وینیل کلراید، کد شش رقمی ۳۹۱۷۲۳ در نظام HS تعریف شده است: Rigid tubes, pipes and hoses, of polymers of vinyl chloride. ردیف مادر ۳۹۱۷ دامنه وسیع تری از لوله، شیلنگ و اتصالات پلاستیکی را در بر می گیرد و آمار آن نباید به جای آمار لوله سخت PVC استفاده شود. همچنین اتصالات جداگانه، لوله های انعطاف پذیر یا کالای مرکب می توانند طبقه بندی متفاوتی داشته باشند. (منبع: اداره آمار چک، کد HS ۳۹۱۷۲۳)

کد شش رقمی برای مقایسه آمار بین کشورها مناسب است، اما حقوق ورودی، ممنوعیت ها، الزامات استاندارد اجباری و ردیف هشت یا ده رقمی ملی باید در تاریخ اظهار از جدول تعرفه و گمرک استعلام شود. استفاده از کد ثابت تاریخی برای محاسبه قطعی هزینه گمرک سال ۱۴۰۵ خطای روش شناختی ایجاد می کند.

مواد اولیه و فرمولاسیون تولید لوله PVC-U

مواد اولیه تنها به رزین PVC محدود نیست. پایداری حرارتی، استحکام ضربه، قابلیت ژل شدن در اکسترودر، اصطکاک مذاب و ظاهر سطح به تناسب رزین و افزودنی ها وابسته است. برای تولید لوله سخت، استفاده از رزین سوسپانسیونی با گرید مناسب اکستروژن متداول است؛ انتخاب گرید باید بر اساس K-value، اندازه ذره، چگالی ظاهری، جذب نرم کننده، آلودگی و پایداری کیفیت محموله صورت گیرد. عدد K مناسب را باید با سازنده رزین، قالب و آزمون محصول نهایی تعیین کرد و صرفا به یک عدد عمومی تکیه نکرد.

نقش مواد در کیفیت و بهای تمام شده

رزین PVC سهم غالب وزن و هزینه خرید را دارد. پایدارکننده حرارتی از تخریب ناشی از حرارت و برش در طول اقامت ماده در اکسترودر جلوگیری می کند. پایدارکننده های کلسیم-روی در بسیاری از فرمول های جدید مطرح اند؛ انتخاب سامانه و مقدار مصرف باید با الزامات کاربرد و مقررات مقصد سازگار باشد. کمک فرآیند اکریلیک به رفتار مذاب و یکنواختی سطح کمک می کند و روان کننده ها اصطکاک داخلی و خارجی را تنظیم می کنند. دی اکسید تیتانیوم و رنگدانه بر رنگ و پایداری ظاهری اثر می گذارند. کربنات کلسیم از نظر هزینه و رفتار مکانیکی مهم است، اما مصرف بیش از حد آن می تواند خواص ضربه و فشار را تضعیف کند؛ استفاده و سقف مجاز آن کاملا وابسته به استاندارد و گرید محصول است.

برای قابل سنجش شدن موازنه، فرمول زیر صرفا فرض محاسباتی لوله غیر فشاری است و دستور تولید تایید شده آزمایشگاهی یا فرمول عمومی همه لوله ها محسوب نمی شود. پذیرش آن برای محصول واقعی به آزمون های نوعی و الزامات استاندارد مرجع وابسته است.

قیمت های خرید نمونه برای سال مطالعاتی ۲۰۲۶ به ترتیب ۷۸۰، ۱۸۰، ۲۶۰۰، ۲۴۰۰، ۲۳۰۰ و ۳۳۰۰ دلار به ازای هر تن برای مواد جدول فرض شده اند؛ اینها مظنه تایید شده بازار ایران نیستند و تنها برای نشان دادن حساسیت اقتصاد پروژه به ترکیب مواد به کار می روند. بر این اساس قیمت نظری یک تن خوراک ترکیبی حدود ۸۳۴ دلار به دست می آید. چون قیمت خرید واقعی، هزینه حمل، شرایط اعتباری و امکان استفاده از مواد داخلی یا وارداتی متفاوت است، ارزش گذاری نهایی باید بر اساس پیش فاکتور تاریخ دار و فرمول تصویب شده انجام شود.

مدیریت تأمین و کنترل ورودی

برای هر محموله رزین، برگه مشخصات فنی و گواهی آنالیز، شماره بچ، وضعیت بسته بندی و نتایج آزمون پذیرش باید کنترل شود. در مورد افزودنی ها، یکنواختی گرید و سازگاری با رزین از ارزانی ظاهری مهم تر است؛ تغییر جزئی نوع روان کننده می تواند فشار دای، گشتاور موتور و کیفیت سطح را تغییر دهد. برنامه انبارش باید رطوبت، آلودگی، گردوغبار و اختلاط ناخواسته بچ ها را کنترل کند. برای تولید لوله تحت فشار یا تماس با آب آشامیدنی، هر تغییر فرمول باید از منظر انطباق محصول و مهاجرت مواد دوباره تایید شود.

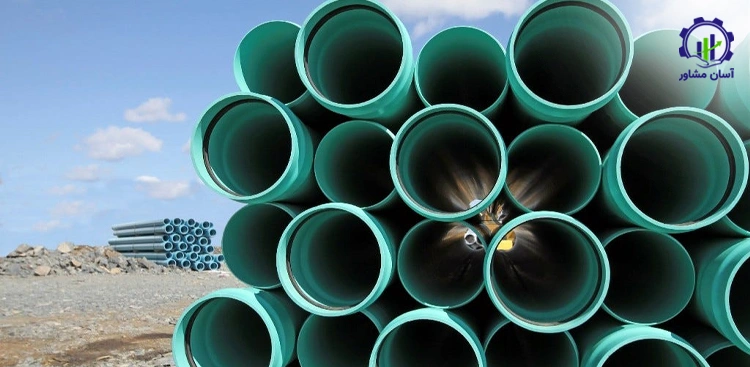

فرآیند تولید لوله پی وی سی با اکستروژن دو مارپیچ

جریان اصلی مواد به ترتیب پذیرش و توزین ← اختلاط گرم و سرد ← تغذیه کنترل شده ← اکستروژن و شکل دهی حلقوی ← کالیبراسیون و خنک کاری ← کشش ← برش و سوکت زنی ← بازرسی و بسته بندی است. از آنجا که ماده در هر ایستگاه خواص متفاوتی دارد، بالانس کردن سرعت خط بدون توجه به زمان اقامت حرارتی، نرخ خنک سازی و ظرفیت سوکت زن ممکن نیست.

توزین، اختلاط گرم و سرد و آماده سازی Dry Blend

در تولید متداول PVC-U، پودر رزین با افزودنی ها در میکسر دور بالا مخلوط می شود تا توزیع مواد و جذب سطحی افزودنی ها به حد قابل قبول برسد؛ سپس در میکسر سردکن دمای مخلوط کاهش می یابد تا از چسبندگی، کلوخه شدن و تغییر رفتار خوراک در سیلو جلوگیری شود. ترتیب افزودن مواد و زمان اختلاط باید مطابق دستور فرمول و پروفایل دمایی واقعی پایش شود. برای برخی فرمول ها، محدوده پایان مرحله گرم حدود ۱۱۰ تا ۱۲۰ درجه سانتی گراد و خنک سازی پیش از ذخیره سازی تا نزدیک ۴۰ تا ۵۰ درجه، نقطه شروع آزمون صنعتی است، نه یک دستور ثابت برای همه رزین ها.

خطا در کالیبراسیون توزین یا توزیع پایدارکننده ممکن است به شکل خطوط سطحی، تغییر رنگ، ژل ناقص یا شکنندگی در محصول ظاهر شود. ثبت بچ مواد، وزن هر جزء، دما و زمان مخلوط سازی امکان ریشه یابی عیب و جلوگیری از تولید انبوه نامنطبق را فراهم می کند.

اکستروژن، ژل شدن و عبور از قالب

اکسترودر دو مارپیچ مخروطی یا موازی مخصوص PVC-U، خوراک خشک را به کمک گرمای کنترل شده و انرژی برشی به ماده همگن تبدیل می کند. در طرح های متداول، دامنه دماهای تنظیمی سیلندر و هد می تواند حدود ۱۵۵ تا ۱۹۰ درجه سانتی گراد باشد؛ دمای واقعی مذاب، نوع رزین، درصد افزودنی، سرعت مارپیچ و طراحی ابزار باید جداگانه اندازه گیری شوند. «دمای تنظیم دستگاه» به تنهایی کیفیت ژل شدن را نشان نمی دهد.

افزایش بی رویه دما یا زمان ماند ممکن است موجب تخریب، سوختگی موضعی یا انتشار گازهای خورنده شود؛ کاهش افراطی انرژی نیز ژل شدن ناقص و افت مقاومت را در پی دارد. کنترل گشتاور، فشار مذاب، ثبات جریان، دمای واقعی و کیفیت سطح در شروع کار از کنترل صرف خروجی کیلوگرمی مهم تر است. طراحی قالب حلقوی و فاصله ماندرل باید جریان را یکنواخت کند تا اختلاف ضخامت دیواره به حداقل برسد.

کالیبراسیون، خنک کاری و کنترل ضخامت

لوله تازه خارج شده از دای، هنوز شکل پایدار ندارد. در وان کالیبراسیون خلأ، سایزینگ و تماس کنترل شده با سطوح کالیبره، قطر بیرونی تثبیت می شود و سپس در وان های خنک کننده تا حد مناسب برای کشش و برش کاهش دما می یابد. شدت خلأ، دبی آب، فاصله بین قالب و کالیبراتور و یکنواختی خنک کاری بر بیضوی شدن و جمع شدگی اثر می گذارند.

در قطرهای بالاتر، محدودیت اصلی فقط خروجی اکسترودر نیست. برای مثال، لوله فرضی با قطر بیرونی ۱۶۰ میلی متر، ضخامت ۴ میلی متر و چگالی ۱۴۳۰ کیلوگرم بر مترمکعب، وزنی در حدود ۲٫۸ کیلوگرم به ازای هر متر دارد. اگر خط دقیقا ۴۰۰ کیلوگرم بر ساعت از همین لوله تولید کند، سرعت اسمی طولی تقریبا ۲٫۴ متر بر دقیقه است؛ در عمل باید برای تفاوت فرمول و ضخامت، افت تولید و کشش اصلاح شود. این رابطه نشان می دهد سرعت قابل استفاده دستگاه به سبد سایزها وابسته است.

کشش، برش، سوکت زنی و بسته بندی

کاتر و هاول آف باید با خروجی اکسترودر همگام باشند. کشش بیش از حد ضخامت را کم می کند و کشش ناپایدار موجب نوسان قطر و وزن واحد طول می شود. برش باید در طول تعیین شده، با لبه صاف و بدون ترک یا لب پریدگی انجام شود. در محصول سوکت دار، فرآیند گرم کردن موضعی و فرم دهی سر لوله باید بدون آسیب حرارتی و با کنترل قطر و عمق اتصال صورت گیرد؛ کیفیت آب بندی وابسته به هندسه سوکت و انتخاب اتصال مورد تایید استاندارد است.

شاخه های تولیدی پس از آزمون ابعادی، بررسی ظاهر و کنترل علامت گذاری به بسته بندی و انبار می روند. درج نام تولیدکننده، جنس، سایز، رده کاربردی، استاندارد، سری ساخت و اطلاعات رهگیری باید بر اساس استاندارد محصول و تعهدات قانونی انجام شود؛ چاپ عبارتی مانند «استاندارد» بدون امکان ارایه مدارک آزمون یا پروانه معتبر توجیه فنی ندارد.

ماشین آلات اصلی خط تولید و معیار انتخاب تجهیزات

قیمت خط تولید را نباید تنها با قیمت اکسترودر مقایسه کرد. ظرفیت اسمی در کاتالوگ زمانی به ظرفیت فروش تبدیل می شود که میکسر و تغذیه، خروجی قالب، خنک کاری، کشش، برش و سوکت زنی همگی به نرخ هدف برسند. در جدول فنی سازنده Chenxing، برای خط مدل PVC-۲۵۰ با قطر ۱۱۰ تا ۲۵۰ میلی متر و اکسترودر SJSZ80/۱۵۶، حداکثر خروجی ۴۰۰ کیلوگرم بر ساعت ذکر شده است. این عدد مشخصه کاتالوگی سازنده است و تضمین تولید همه قطرها، ضخامت ها و فرمول ها با همان نرخ محسوب نمی شود. (منبع: سازنده Chenxing، خط PVC-۲۵۰)

قیمت ماشین آلات و حدود اتکاپذیری ارقام

در بررسی منابع قابل دسترسی، مظنه قابل تایید و هم دامنه برای یک خط کامل با قطر ۱۱۰ تا ۲۵۰ میلی متر، با مشخصات تحویل ایران و فهرست دقیق تجهیزات جانبی به دست نیامد. ارقام آگهی های عمومی، حتی اگر عددی مشخص داشته باشند، به دلیل نبود اطلاعات کامل درباره کیفیت قطعات، تعداد قالب ها، ظرفیت واقعی تحت بار، شرایط تحویل، نصب، آزمون پذیرش و ضمانت عملکرد، مبنای مناسبی برای اعلام «قیمت روز ماشین آلات» نیستند. بنابراین اعداد سرمایه گذاری بخش مالی صرفا بودجه مطالعاتی برای دامنه مشخص تجهیزات به شمار می روند و باید با پیشنهادهای رسمی تامین کنندگان جایگزین شوند.

در سناریوی نمونه، برای مجموعه خط اکستروژن اصلی ۱۴۵ هزار دلار و برای قالب ها و کالیبراتورها ۷۵ هزار دلار، تجهیزات اختلاط ۶۵ هزار دلار و سوکت زن ۴۲ هزار دلار به عنوان بودجه مطالعاتی منظور شده است. تفاوت این ارقام با قیمت آگهی فروش ناشی از دامنه فرض شده برای تجهیزات، پشتیبانی، سطح ساخت و ابزار همراه است، نه ادعای کشف قیمت خرید در بازار ایران. قبل از تصمیم مالی باید دست کم سه پیشنهاد هم دامنه شامل فهرست اقلام، ظرفیت آزمایش پذیرش FAT و SAT، شرایط Incoterms، نصب، قطعات یدکی و زمان تحویل دریافت شود.

بالانس خط و گلوگاه های واقعی

فرض کنید خط اصلی در یک ساعت ۴۰۰ کیلوگرم خوراک را عبور دهد، اما قالب انتخابی برای یک قطر خاص یا محدودیت خنک کاری، خروجی قابل قبول را به ۳۱۰ کیلوگرم بر ساعت کاهش دهد. در این حالت ظرفیت موثر همان محصول تقریبا ۲۲٫۵ درصد از ادعای نامی پایین تر خواهد بود. همچنین اگر سوکت زن نتواند تعداد شاخه های خروجی کاتر را پوشش دهد، باید بافر مناسب پیش بینی شود یا تعداد ایستگاه های سوکت زنی تغییر کند.

انتخاب خط باید از ترکیب فروش و قطرهای هدف به طرف محاسبه وزن هر شاخه، شاخه در ساعت، ظرفیت قالب و سپس اکسترودر انجام شود؛ نه از بیشینه خروجی نوشته شده روی پلاک. فروشنده معتبر باید نرخ واقعی تولید را با فرمول مشخص، قطر و ضخامت منتخب و حد کیفی قراردادی تضمین کند.

ظرفیت تولید، برنامه بهره برداری و موازنه مواد

برای واحد نمونه یک اکسترودر با خروجی مرجع ۴۰۰ کیلوگرم در ساعت، ۳۰۰ روز کاری و دو شیفت ۸ ساعته در نظر گرفته شده است. جمع ساعات برنامه ریزی شده سالانه ۴۸۰۰ ساعت است. اگر زمان موثر قابل تولید ۸۰ درصد این ساعات باشد و بازده محصول پذیرفته شده را ۹۸ درصد فرض کنیم، ظرفیت فنی قابل فروش برابر با ۴۰۰ × ۴۸۰۰ × ۰٫۸۰ × ۰٫۹۸ = ۱۵۰۵ تن خواهد شد. برای ساده سازی طراحی، ۱۵۰۰ تن در سال ظرفیت مبنای فنی نامیده می شود.

با توجه به زمان مورد نیاز برای بازاریابی، وصول سفارش، توقف های آغاز بهره برداری و محدودیت جریان نقدی، مدل سال عملیاتی را با ۸۰ درصد استفاده از ظرفیت فنی قابل فروش یعنی ۱۲۰۰ تن محصول فروش رفته محاسبه می کند. این دو ضریب ۸۰ درصد ماهیت متفاوت دارند: ضریب اول دسترس پذیری فنی برای تعریف ظرفیت کارخانه است و ضریب دوم بهره برداری تجاری از ظرفیت قابل فروش. ضرب کردن یا حذف تصادفی آنها باعث بزرگ نمایی تولید می شود.

برای فروش ۱۲۰۰ تن و بازده کیفی ۹۸ درصد، خوراک ترکیبی مورد نیاز حدود ۱۲۲۴٫۵ تن در سال است؛ اختلاف ۲۴٫۵ تن به عنوان ضایعات یا محصولات مردود فرض شده که به فروش با قیمت محصول درجه یک منظور نشده است. در فرمول نمونه، مواد خریدنی مورد نیاز سالانه عبارت اند از حدود ۱۱۱۳٫۲ تن رزین PVC، ۵۵٫۷ تن کربنات کلسیم، ۲۷٫۸ تن پایدارکننده، ۱۱٫۱ تن کمک فرآیند، ۱۱٫۱ تن روان کننده و ۵٫۶ تن رنگدانه. بازیافت ضایعات تنها در صورتی باید اعتبار مالی پیدا کند که استاندارد محصول، امکان ردیابی و نتیجه آزمون اجازه استفاده را بدهند؛ در این مدل ارزش بازیافت صفر لحاظ شده است.

برای بررسی مرحله طراحی ظرفیت در قطرهای مختلف، باید جرم واحد طول هر محصول از قطر بیرونی، ضخامت دیواره و چگالی واقعی کامپاند محاسبه شود. سپس تولید ساعتی، زمان کالیبراسیون و نرخ برش و سوکت زنی برای هر SKU جداگانه کنترل شود. بدین ترتیب، ظرفیت سالانه به جای یک «تن» غیرقابل تفکیک به برنامه تولید سازگار با مشخصات تجاری تبدیل می شود.

کنترل کیفیت، استانداردها و مجوزهای تولید

انطباق استاندارد باید با نوع مصرف لوله تعریف شود. برای لوله PVC-U انتقال آب تحت فشار، استاندارد ISO 1452-2:2009 در فهرست ISO منتشر شده و در سال ۲۰۲۶ در مسیر بازنگری قرار دارد. برای لوله و اتصال PVC-U زهکشی و فاضلاب دفنی بدون فشار، ISO 4435:2003 مرجع مرتبط است. برای ساختار جداره ویژه، مجموعه ISO 21138 مطرح می شود. استاندارد ASTM D1785-26 نیز مشخصات لوله های PVC فشار دار Schedule ۴۰، ۸۰ و ۱۲۰ را پوشش می دهد. این استانداردها قابل جایگزینی خودکار نیستند و نسخه ملی پذیرفته شده باید جدا بررسی شود. (منبع: استاندارد ISO ۱۴۵۲-۲:۲۰۰۹) | (منبع: استاندارد ISO ۴۴۳۵:۲۰۰۳) | (منبع: استاندارد ISO ۲۱۱۳۸-۱:۲۰۲۰) | (منبع: استاندارد ASTM D1785-۲۶)

آزمون های کلیدی و ثبت سوابق

کنترل روزمره باید از ورودی مواد تا محصول نهایی امتداد یابد. بازرسی ظاهر، قطر بیرونی، ضخامت دیواره، بیضوی بودن، وزن واحد طول، طول شاخه و هندسه اتصال برای هر بچ تولید ضروری است. برای محصولات مرتبط، آزمون مقاومت فشار داخلی مطابق ISO ۱۱۶۷، آزمون بازگشت طولی مطابق ISO ۲۵۰۵:۲۰۲۳ و آزمون سختی حلقوی مطابق ISO ۹۹۶۹:۲۰۱۶ از روش های شناخته شده اند. اجرای هر آزمون و معیار قبولی دقیقا تابع استاندارد محصول و نوع کاربرد است؛ سختی حلقوی را نمی توان بدون تعیین رده، معادل مقاومت هیدرواستاتیک دانست. (منبع: استاندارد ISO ۱۱۶۷-۱:۲۰۰۶) | (منبع: استاندارد ISO ۲۵۰۵:۲۰۲۳) | (منبع: استاندارد ISO ۹۹۶۹:۲۰۱۶)

برای برخی آزمون های بلندمدت یا نوعی، آزمایشگاه بیرونی دارای صلاحیت نیز لازم می شود. طراحی آزمایشگاه داخلی در گام نخست باید حداقل اندازه گیری ابعادی، آزمون های سریع مکانیکی و نگهداری نمونه شاهد را پوشش دهد. آزمون پذیرش ماشین آلات باید قبل از تحویل نهایی روی حداقل دو قطر و یک گرید واقعی خریدار انجام شود تا یکنواختی ضخامت، کیفیت سطح و ضایعات راه اندازی مشخص شود.

الزامات قانونی، ایمنی و محیط زیست

مسیر قانونی پروژه در ایران معمولا شامل استعلام محل استقرار، جواز تاسیس از مرجع ذی ربط، بررسی محیط زیست متناسب با مکان و فعالیت، پروانه بهره برداری و در محصولات مشمول، ارزیابی انطباق و پروانه کاربرد علامت استاندارد است. فهرست قطعی مجوزهای لازم و کدهای ملی استاندارد باید در زمان اقدام از نهادهای رسمی بررسی شود؛ این متن به جای استعلام پرونده صنعتی عمل نمی کند.

کار با پودر PVC و افزودنی ها نیازمند کنترل انتشار گردوغبار، نظم انبار و پیشگیری از اختلاط مواد است. حرارت بیش از حد PVC می تواند بخارات خطرناک و خورنده ایجاد کند؛ بنابراین پایش دما، تهویه مناسب موضعی، رویه توقف اضطراری، نگهداری سنسورها و آموزش اپراتور اهمیت دارد. ضایعات تمیزِ قابل ردیابی باید از مواد آلوده و محصولات حساس جدا شوند. استفاده مجدد از ضایعات در لوله های تماس با آب آشامیدنی یا تحت فشار بدون بررسی معیار استاندارد و تایید کیفیت قابل توصیه نیست.

زمین، ساختمان و نیروی انسانی مورد نیاز

برای سناریوی تک خطی، زمین تقریبی ۲۰۰۰ مترمربع و زیربنای ساخته شده حدود ۸۵۰ مترمربع یک فرض طراحی اولیه است. از این زیربنا حدود ۴۲۰ تا ۵۰۰ مترمربع می تواند به سالن خط و گردش تعمیراتی اختصاص یابد و بخش باقیمانده بین انبار سرپوشیده مواد، فضای کنترل کیفیت، تعمیرگاه و قسمت اداری تقسیم شود. فضای باز برای بارگیری لوله های شاخه ای، مانور کامیون، مسیرهای ایمنی و توسعه آینده لازم است؛ مقدار دقیق با نقشه جانمایی، طول وان ها و نوع انبارش باید اصلاح شود.

در طراحی سالن، طول مسیر خروج لوله و سوکت زن از عرض سالن مهم تر می شود. محدودیت ارتفاع، دسترسی لیفتراک، کف مقاوم و زهکشی محوطه در هزینه ساخت اثر دارند. یک کارخانه کوچک با چند قطر محدود ممکن است با زمین کمتر نیز راه اندازی شود، اما کاهش مساحت بدون ترسیم Layout می تواند عملیات حمل شاخه های شش متری و ایمنی را مختل کند. فرض ارزش گذاری زمین در مدل مالی ۶۵ دلار به ازای هر مترمربع و ساختمان حدود ۲۷۰ دلار به ازای هر مترمربع است؛ این قیمت ها تخمین سناریوی ۲۰۲۶ بوده و به هیچ شهرک صنعتی مشخص در ایران نسبت داده نشده اند.

ساختار انسانی پیشنهادی برای دو شیفت حدود ۲۵ تا ۳۰ نفر است؛ مدل مالی ۲۸ نفر را فرض می کند. تیم عملیاتی شامل سرشیفت، اپراتور اکسترودر و میکسر، کمک اپراتور، برش و سوکت زنی، بسته بندی و انتقال کالا است؛ به آنها نفرات کنترل کیفیت، تعمیرات، انبار، امور اداری و مدیریت اضافه می شوند. تعداد نفرات به سطح اتوماسیون میکسر، طول شیفت و حجم تعویض قالب وابسته است. آموزش اپراتور در تشخیص ژل شدن نامناسب و توقف به موقع محصول نامنطبق، معمولا اثر اقتصادی بیشتری از صرفه جویی کوتاه مدت در دستمزد دارد.

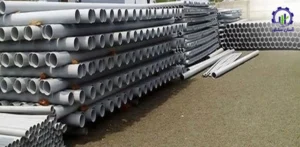

بررسی بازار تولید، واردات و صادرات لوله PVC ایران

برای تحلیل بازار باید بین «برآورد تقاضای ساخت و ساز»، «تولید داخلی» و «تجارت خارجی بر مبنای HS» تفکیک کرد. آمار تجارت خارجی امکان سنجش روند صادرات و واردات را فراهم می کند اما به تنهایی، تولید واحدهای داخلی یا مصرف کل بازار را نشان نمی دهد. همچنین ردیف ۳۹۱۷۲۳ همه لوله های سخت ساخته شده از پلیمر وینیل کلراید را در سطح شش رقمی جمع می کند و سبد پروژه که عمدتا فاضلابی غیر فشاری است فقط بخشی از آن محسوب می شود.

ارقام این جدول از آمار ثبت شده بانک جهانی WITS بر مبنای داده های UN Comtrade و ردیف HS ۳۹۱۷۲۳ استخراج و گرد شده اند. این داده ها تاریخی هستند و به معنی برآورد سال ۲۰۲۶ یا آمار اختصاصی لوله فاضلابی بدون فشار نیستند. (منبع: WITS، صادرات لوله PVC ایران ۲۰۲۱) | (منبع: WITS، صادرات لوله PVC ایران ۲۰۲۲) | (منبع: WITS، صادرات لوله PVC ایران ۲۰۲۳) | (منبع: WITS، واردات لوله PVC ایران ۲۰۲۳)

بر پایه این سری تاریخی، وزن صادرات ثبت شده از حدود ۱۶٫۰۸ هزار تن در ۲۰۲۱ به ۲۳٫۵۴ هزار تن در ۲۰۲۳ رسیده است؛ رشد تجمعی حدود ۴۶ درصد در دو سال. از این روند نمی توان رشد سال ۲۰۲۶ یا تقاضای آتی کارخانه جدید را به صورت قطعی نتیجه گرفت. متوسط ارزش واحد صادرات ایران در سال ۲۰۲۳ با تقسیم ارزش به وزن، حدود ۱۳۵۰ دلار به ازای هر تن می شود. این میانگین مربوط به سبد کالاهای صادراتی آن سال است، نه قیمت فروش قطعی لوله فاضلابی مورد بحث در سال ۲۰۲۶.

مقاصد صادراتی و محدودیت تفسیر آمار

در سال ۲۰۲۳ از کل ۲۳٫۵۴ هزار تن صادرات ثبت شده لوله سخت PVC ایران، حدود ۲۳٫۳۱ هزار تن به عراق گزارش شده است؛ یعنی تقریبا ۹۹ درصد وزن صادرات این زیرردیف. ترکیه، افغانستان و ترکمنستان نیز در آمار همان سال حضور داشته اند، اما وزن آنها در مقابل عراق کم است. این تمرکز نشان می دهد تکیه بر کل ارزش صادرات کشور برای برآورد فرصت فروش یک کارخانه تازه تاسیس خطرناک است؛ در مدل اختصاصی باید مشخصات پروژه های مقصد، مقررات فنی و ریسک دریافت وجه بررسی شود.

در داده های واردات گزارش شده ایران در سال ۲۰۲۳، حدود ۳۳۹ تن با ارزش ۸۲۰ هزار دلار ثبت شده است. واردات بسیار کمتر از صادرات همین ردیف بوده، اما این واقعیت به معنی کفایت کامل عرضه داخلی در همه سایزها یا نبود فرصت جایگزینی واردات نیست؛ ممکن است کالاهای خاص، ابعاد خاص یا کیفیت های ویژه وارد شده باشند. اختلاف قیمت متوسط واحد واردات و صادرات نیز بدون مشاهده مشخصات فنی، کشور مبدا و شرایط تحویل نباید به عنوان سود تولید تعبیر شود.

برآورد تقاضای داخلی و محدودیت داده

برای محاسبه مصرف ظاهری باید آمار تولید داخلی + واردات – صادرات برای سال و تعریف محصول یکسان در دست باشد. در منابع قابل تایید این بررسی، داده ملی یکپارچه و تازه تولید لوله سخت PVC ایران که با HS ۳۹۱۷۲۳ هم دامنه و هم سال باشد به دست نیامد؛ بنابراین ارایه عدد قطعی برای مصرف ظاهری بازار داخلی، تعداد کارخانه های فعال یا ظرفیت نصب شده ملی قابل دفاع نیست. ارقام تجارت خارجی جایگزین آمار پروانه بهره برداری یا ظرفیت واقعی فعال نیستند.

در مطالعه اختصاصی پروژه، حجم ساخت و ساز و شبکه های زیرساخت، مناقصه های مربوط، شرایط تامین مواد و بودجه اجرای پروژه ها باید به مقدار فروش بالقوه تبدیل شوند. مقیاس واحد نمونه، فروش سالانه ۱۲۰۰ تن است؛ این مقدار حدود ۵٫۱ درصد از وزن صادرات ثبت شده کل ایران در زیرردیف HS ۳۹۱۷۲۳ در سال ۲۰۲۳ محسوب می شود، اما این نسبت صرفا برای فهم بزرگی مقیاس است و به معنی دسترسی واقعی به همان بازار صادراتی نیست.

پیش بینی وضعیت سرمایه گذاری طرح تولید لوله پی وی سی

ارزیابی مالی واحد لوله PVC-U زمانی مفید است که ظرفیت فنی، مقدار فروش، صورت مواد اولیه، سرمایه ثابت و سرمایه در گردش بر مبنای یک مجموعه فرض سازگار محاسبه شوند. همه ارقام این بخش یک پیش امکان سنجی نمونه با مبنای دلار آمریکا و سال مطالعه ۲۰۲۶ هستند. به علت نبود استعلام تاریخ دار از زمین، پیمانکاران و تامین کنندگان ایرانی، اعداد این جدول برآورد مهندسی و بودجه فرضی اند؛ هیچ کدام قیمت قطعی روز یا بازده تضمین شده نیستند.

سناریوی مبنا و انتخاب مقیاس اقتصادی

یک خط اکستروژن با خروجی مرجع ۴۰۰ کیلوگرم بر ساعت، ۳۰۰ روز کار سالانه و دو شیفت هشت ساعته در نظر گرفته شده است. با در نظر گرفتن توقف های فنی و بازده کیفی، ظرفیت فنی محصول سالم حدود ۱۵۰۰ تن و مقدار فروش سال نمونه ۱۲۰۰ تن است. نیاز مواد ترکیبی این سال حدود ۱۲۲۴٫۵ تن محاسبه می شود. فرض شده مشتریان متوسط قیمت خالص ۱۴۰۰ دلار برای هر تن محصول سالم پرداخت می کنند؛ این قیمت یک فرض درآمدی است و به نرخ قطعی هیچ کارخانه یا تاریخ معامله مشخصی اشاره ندارد.

برآورد سرمایه ثابت و قیمت تجهیزات

بودجه زیر برای ساخت، تجهیز و راه اندازی یک سایت تک خطی تهیه شده است. ارقام به هزار دلار آمریکا هستند. ردیف های مربوط به ماشین آلات مجموعه ای از اقلام اصلی، ابزار و تجهیزات جانبی اند و با درج همه آنها از کم برآوردی ناشی از اتکا به قیمت «یک دستگاه اکسترودر» پرهیز می شود.

بر این اساس سرمایه ثابت بدون زمین حدود ۱٫۰۳۲ میلیون دلار و با زمین حدود ۱٫۱۶۲ میلیون دلار است. چون قیمت زمین، ساخت و شرایط تامین ماشین آلات در هر محل متفاوت است، استفاده عملی از این برآورد بدون بازدید سایت، لیست دقیق قالب ها و استعلام FAT/SAT مجاز نیست. برای مرحله غربالگری، بازه گسترده تری در حدود ۱ تا ۱٫۷ میلیون دلار سرمایه ثابت با زمین می تواند به عنوان حد عدم قطعیت بررسی شود؛ این بازه داده آماری قیمت پروژه های واقعی ایران نیست.

سرمایه در گردش با محاسبه چرخه نقدی

در تولید لوله PVC، قسمت عمده وجه نقد به موجودی رزین و مطالبات ناشی از فروش اختصاص می یابد. فرض شده در سال فروش ۱۲۰۰ تن، هزینه سالانه مواد مخلوط برابر با حدود ۱٫۰۲۱ میلیون دلار باشد. از این مبلغ، بخش رزین حدود ۸۶۸ هزار دلار است. برای سادگی، دو ماه موجودی رزین تقریبا ۱۴۵ هزار دلار و یک ماه موجودی سایر افزودنی ها تقریبا ۱۳ هزار دلار برآورد می شود.

همچنین موجودی کالای ساخته شده معادل حدود ۰٫۴ ماه بهای عملیاتی، نزدیک به ۴۹ هزار دلار، مطالبات ناشی از فروش با دوره وصول یک ماه معادل ۱۴۰ هزار دلار و ذخیره نقدی عملیاتی ۴۵ هزار دلار فرض می شود. در مقابل، اعتبار تامین کنندگان به میزان حدود ۳۴ هزار دلار از نیاز نقدینگی کم می کند. جمع این اجزا تقریبا ۳۵۷ هزار دلار است؛ برای مدل مبنا، سرمایه در گردش ۳۶۰ هزار دلار در نظر گرفته می شود.

مدت واقعی موجودی مواد ممکن است به کمبود مقطعی PVC، اندازه حداقل سفارش، وارداتی بودن افزودنی ها، تامین ارز و فاصله زمانی تحویل وابسته باشد. همین طور اگر فروش به صورت اعتباری و دوره وصول طولانی تر انجام شود، سرمایه در گردش بیش از رقم نمونه خواهد شد. محاسبه سرمایه در گردش به عنوان درصد ثابت سرمایه ماشین آلات، این رابطه عملیاتی را پنهان می کند.

سرمایه گذاری اولیه و سطح اطمینان

با سرمایه ثابت ۱٫۱۶۲ میلیون دلار و سرمایه در گردش گرد شده ۰٫۳۶۰ میلیون دلار، سرمایه گذاری اولیه مبنای طرح حدود ۱٫۵۲۲ میلیون دلار برآورد می شود. این رقم شامل استهلاک، بهره تسهیلات، هزینه های مالی پس از راه اندازی و تغییرات نرخ ارز نیست. سرمایه گذار باید پیش از اقدام، اختلاف بین پرداخت های ریالی و ارزی و تعهدات بازگشت تسهیلات را جداگانه مدل کند. نمایش عدد تا سه رقم اعشار فقط برای سازگاری جمع حسابداری است و دلالت بر دقت برآورد بازار ندارد.

برآورد فروش، هزینه عملیاتی و سود حاصل از عملیات

در سناریوی سال بهره برداری نمونه، فروش ۱۲۰۰ تن با قیمت فرضی ۱۴۰۰ دلار بر تن، درآمد ۱٫۶۸ میلیون دلار ایجاد می کند. با بازده کیفی ۹۸ درصد و قیمت فرضی ۸۳۴ دلار برای هر تن ترکیب خوراک، هزینه مواد خریدنی حدود ۱٫۰۲۱ میلیون دلار محاسبه می شود. سایر هزینه های متغیر شامل بسته بندی، جابه جایی، مصرف خدمات فرایندی و هزینه های وابسته به تناژ به صورت جمعی ۱۳۰ دلار به ازای هر تن محصول سالم، یعنی ۱۵۶ هزار دلار در سال فرض شده است. هزینه های ثابت نقدی شامل نیروی انسانی، تعمیرات دوره ای، امور اداری و سایر هزینه های مستقل از تناژ حدود ۲۸۰ هزار دلار در سال منظور شده اند.

بر این مبنا سود عملیاتی نقدی قبل از استهلاک، مالیات و تامین مالی، یا EBITDA نمونه، حدود ۲۲۳ هزار دلار در سال است؛ این مبلغ برابر سود خالص پس از مالیات یا جریان نقد آزاد پروژه نیست. در این مطالعه عمر مفید تجهیزات، مالیات، زمان بندی سرمایه گذاری، اقساط، تغییر موجودی نقد و ارزش اسقاط با پشتوانه استعلام مشخص نشده است؛ بنابراین اعلام IRR، NPV یا دوره بازگشت دقیق برای پروژه واقعی می تواند گمراه کننده باشد. برای تصمیم نهایی، مدل مالی ماهانه و سالانه با سناریوی فروش تایید شده ضروری است.

شاخص های کلیدی پیش امکان سنجی

مقیاس و حاشیه عملیاتی نمونه نشان می دهد صرف خرید خط ارزان و دستیابی به ظرفیت اسمی کافی نیست. کیفیت و پایداری فرمول، دسترس پذیری دستگاه، میزان ضایعات، گردش سرمایه خرید رزین، امکان فروش حجم برنامه ریزی شده و وصول وجه باید در کنار یکدیگر ارزیابی شوند. مدل حاضر برای مقایسه اولیه گزینه های سرمایه گذاری مناسب است، اما تعهد سودآوری، پیشنهاد تامین مالی یا جانشین طرح توجیهی اختصاصی نیست.

ریسک های اجرایی و شروط ورود به مرحله امکان سنجی اختصاصی

• نخستین ریسک فنی، خرید خطی است که ظرفیت اعلامی آن فقط برای قطر سبک و فرمول آسان حاصل می شود. برای کاهش این ریسک باید حداقل سه محصول نماینده از نظر قطر، ضخامت و وزن واحد طول تعریف شود و در قرارداد خرید، خروجی تضمین شده آنها همراه با حد مجاز ضایعات و کیفیت ابعادی درج شود.
• ریسک دوم، تغییر گرید رزین یا افزودنی و عدم تکرارپذیری محصول است؛ مستندسازی فرمول و کنترل بچ باید پیش از تولید تجاری برقرار باشد.
• ریسک سوم به نقدینگی و زمان تامین مواد وابسته است. حتی واحدی که از نظر حسابداری درآمد دارد، ممکن است به علت خرید نقدی رزین و فروش اعتباری محصول نتواند دوره بعد تولید را تامین کند.
• ریسک چهارم، ناسازگاری استاندارد اعلام شده با عملکرد واقعی محصول است که علاوه بر برگشت کالا، پیامد حقوقی و اعتباری ایجاد می کند.
• ریسک پنجم نیز افزایش تنوع قطر بدون ظرفیت واقعی ابزار و انبار است؛ هر SKU جدید باید با هزینه قالب، خواب خط، سرمایه انبار و نیاز آزمون توجیه شود.

ورود به مرحله طرح توجیهی اختصاصی زمانی منطقی است که مشخصات محصول و استاندارد هدف، فرمول نمونه آزمایش شده، پیشنهاد ماشین آلات قابل آزمون، محل استقرار، صورت تامین مواد و برنامه فروش مستند مشخص شده باشند. در این مرحله باید هزینه های واقعی ایران با تاریخ استعلام و اثر نرخ ارز روی هر جزء بودجه جمع آوری شوند. تکیه بر بودجه دلاری مدل نمونه بدون تطبیق به جغرافیا، مجوز و شرایط تامین مالی می تواند خطای تصمیم گیری ایجاد کند.

جمع بندی

تولید لوله پی وی سی در مقیاس صنعتی، ترکیبی از مهندسی فرمولاسیون، اکستروژن پیوسته، کنترل استاندارد و مدیریت سرمایه در گردش است. بر اساس سناریوی مطالعاتی این مقاله، یک خط مرجع ۴۰۰ کیلوگرم بر ساعت با برنامه دو شیفت می تواند ظرفیت فنی قابل فروش نزدیک ۱۵۰۰ تن در سال داشته باشد؛ اما مدل مالی با فروش محتاطانه تر ۱۲۰۰ تن محاسبه شده است. سرمایه گذاری اولیه نمونه با احتساب زمین و سرمایه در گردش حدود ۱٫۵۲ میلیون دلار و EBITDA پیش از استهلاک، مالیات و تامین مالی در مفروضات مقاله حدود ۲۲۳ هزار دلار است.

این ارقام نه میانگین رسمی کارخانه های ایران اند و نه پیش بینی قطعی قیمت یا بازده در سال ۱۴۰۵. داده های تجارت خارجی موجود نیز حجم صادرات و واردات تاریخی ردیف HS ۳۹۱۷۲۳ را نشان می دهند، نه کل تولید یا مصرف ایران. مزیت اصلی چنین پیش امکان سنجی، آشکار کردن پرسش های صحیح برای مرحله بعد است: کدام محصول با کدام استاندارد، با چه فرمولی، با چه ظرفیت واقعی و در چه دوره وصول مطالبات قابل تولید و عرضه خواهد بود؟ پاسخ دقیق به این پرسش ها مستلزم آزمایش محصول، استعلام تجهیز، مطالعه بازار هدف و مدل مالی اختصاصی است.
