تولید دستگاه ام آر آی یکی از پروژه های پیچیده صنعت تجهیزات پزشکی است؛ زیرا محصول نهایی از یک مگنت بسیار دقیق، مجموعه گرادیان، سامانه ارسال و دریافت امواج رادیویی، کنترل کننده های الکترونیکی، نرم افزار بازسازی تصویر و زیرساخت های ایمنی تشکیل می شود. سرمایه گذار در این صنعت صرفا یک کارخانه مونتاژ فلزی یا الکترونیکی ایجاد نمی کند، بلکه مسئول یک سامانه تشخیصی است که باید در شرایط بالینی، عملکرد تکرارپذیر و ایمنی قابل اثبات داشته باشد. به همین دلیل، انتخاب میزان عمق ساخت، دسترسی قانونی به فناوری، اعتبارسنجی و خدمات بلندمدت، پیش از سفارش ماشین آلات تعیین کننده است.
در این بررسی، مبنای عددی یک واحد «مونتاژ، یکپارچه سازی و آزمون سامانه MRI ابررسانای ۱.۵ تسلا با استفاده از مگنت و برخی زیرسامانه های خریداری شده» در ایران و با قیمت های فرضی دلار آمریکا در اکتبر ۲۰۲۶ است. ظرفیت عملی طراحی ۱۲ دستگاه در سال و فروش پایدار مفروض ۱۰ دستگاه در سال انتخاب شده است. این مقیاس و همه اعداد مالی یک مثال مهندسی برای غربالگری اولیه هستند، نه گزارش قیمت فروشندگان یا برآورد رسمی یک سرمایه گذاری واقعی. ساخت مگنت ابررسانا از صفر، از نظر تجهیزات، فناوری و سرمایه با این سناریو تفاوت بنیادی دارد.
معرفی طرح تولید دستگاه ام آر آی و محدوده پروژه
تصویربرداری تشدید مغناطیسی یا Magnetic Resonance Imaging با بهره گیری از میدان مغناطیسی ثابت، پالس های رادیویی و گرادیان های مکانی، سیگنال هسته های دارای ویژگی تشدید مغناطیسی را دریافت و به تصویر تبدیل می کند. در تصویربرداری متداول بالینی، سیگنال عمدتا از هسته هیدروژن بافت ها حاصل می شود. برخلاف CT، ایجاد تصویر در MRI مبتنی بر پرتو یون ساز نیست؛ البته نبود پرتو یون ساز به معنای نبود مخاطره نیست و میدان ثابت، میدان گرادیان، انرژی RF، نویز صوتی و شرایط کرایوژنیک هر یک نیازمند کنترل خاص هستند. تعریف و طبقه بندی دستگاه تشخیصی MR در ضابطه FDA، بند ۲۱ CFR ۸۹۲.۱۰۰۰، نیز بر همین عملکرد تشخیصی تاکید دارد. (منبع: مقررات FDA آمریکا، طبقه بندی دستگاه MRI)
محصول قابل عرضه و مرز مسئولیت سازنده
محصول کامل معمولا شامل مگنت و پوشش های آن، کویل های گرادیان، تقویت کننده های توان، کویل های RF بدنی و موضعی، تخت بیمار، کنسول اپراتور، رک های الکترونیکی، نرم افزارهای کنترل اسکن و بازسازی تصویر و مجموعه مستندات بهره برداری است. در تولید صنعتی واقعی، تنها تحویل این اقلام کافی نیست. هر دستگاه باید دارای شناسه یکتا، پرونده ساخت، ثبت پیکربندی سخت افزار و نرم افزار، سوابق آزمون نهایی، مستندات ریسک و روش نصب و نگهداری باشد. بازاریابی یک دستگاه صرفا مونتاژ شده بدون مسئولیت محصول و پرونده انطباق، در چارچوب این طرح پذیرفته نشده است.
سطح محصول پایه در این مطالعه MRI ۱.۵ تسلا برای تصویربرداری عمومی مغز، ستون فقرات، اسکلتی عضلانی، شکم و لگن است. قابلیت های پیشرفته نظیر تصویربرداری قلبی، توالی های ویژه و برخی نرم افزارهای کمی سازی تنها در صورت تامین مجوز، آزمون و اعتبارسنجی مستقل به پیکربندی پایه افزوده می شوند. وجود یک گزینه نرم افزاری در فهرست تامین کننده، به تنهایی اثبات کارایی بالینی آن نیست.
تفاوت تولید کامل، ساخت زیرسامانه و یکپارچه سازی
سه مسیر صنعتی باید جداگانه تحلیل شوند. در تولید کامل، توسعه مگنت ابررسانا، سیم پیچ ها، سازه نگهدارنده، محفظه خلأ، عایق کاری و کرایواستات همراه با مدارهای گرادیان، RF و نرم افزارهای پایه انجام می شود. این مسیر به تحقیق و توسعه طولانی، ساخت بسیار دقیق و آزمون های پرهزینه نیاز دارد و در ظرفیت کم، تقسیم هزینه ثابت بر هر دستگاه مشکل ساز است. مسیر دوم تولید برخی زیرسامانه ها مانند کویل موضعی، تخت بیمار، سازه، رک، کابل کشی سازگار با MRI و بردهای جانبی در داخل و خرید مگنت و کنترل کننده های اصلی است. مسیر سوم، یکپارچه سازی مجموعه های آماده با مهندسی سامانه، کنترل کیفیت و اعتبارسنجی محصول است.
سناریوی انتخابی این مقاله ترکیبی از مسیر دوم و سوم است: مگنت ابررسانا و مدارهای حساس گرادیان و RF از تامین کننده دارای پرونده فنی تهیه می شوند و بخشی از مکانیک، کابینت ها، سیم کشی، یکپارچه سازی نرم افزار دارای مجوز، آزمون نهایی و پشتیبانی فنی در داخل انجام می شود. بنابراین عنوان «تولید MRI» نباید به معنای بومی سازی کامل فناوری مگنت تعبیر شود؛ میزان ارزش افزوده داخلی باید با فهرست مواد، منشا قطعات و صورت هزینه مستند شود.
مشخصات فنی و انواع دستگاه های MRI
مهم ترین انتخاب محصول، شدت میدان B0، نوع مگنت و سطح کاربرد بالینی است. میدان بالاتر معمولا ظرفیت افزایش نسبت سیگنال به نویز را فراهم می کند، اما هزینه، الزامات یکنواختی میدان، آثار RF و پیچیدگی آزمون نیز افزایش می یابد. برای سرمایه گذاری در مقیاس ۱۲ دستگاه در سال، بهتر است ابتدا یک پلتفرم محدود با پیکربندی کنترل شده تعریف شود و سپس تعداد مدل ها گسترش پیدا کند.
| دسته محصول | ویژگی و کاربرد غالب | پیامد صنعتی برای تولیدکننده |
|---|---|---|
| میدان پایین، حدود ۰.۲ تا ۰.۵۵ تسلا | کاربردهای منتخب، برخی سامانه های باز یا کم میدان | الزامات مگنت و تصویر متفاوت؛ لزوما جایگزین مستقیم دستگاه ۱.۵ تسلا نیست |
| سامانه ۱.۵ تسلا | تصویربرداری عمومی و دامنه وسیع کاربرد بالینی | گزینه مبنا با زنجیره تامین متداول تر، اما همچنان دارای آزمون و مقررات سختگیرانه |
| سامانه ۳ تسلا | برخی کاربردهای تخصصی با پتانسیل سیگنال بیشتر | طراحی RF، مدیریت SAR، نویز و یکنواختی دشوارتر و هزینه فنی بالاتر |
| سامانه های تحقیقاتی با میدان بسیار بالا | پژوهش و کاربردهای بسیار تخصصی | خارج از محدوده پیش امکان سنجی این کارخانه |
میدان مغناطیسی، فرکانس لارمور و شاخص های تصویر
برای هیدروژن، فرکانس لارمور تقریبا ۴۲.۵۸ مگاهرتز بر تسلا است؛ در نتیجه فرکانس مرکزی یک سامانه ۱.۵ تسلا نزدیک ۶۳.۹ مگاهرتز خواهد بود. این عدد مبنای طراحی و تطبیق زنجیره RF است، نه مجوز انتخاب دلخواه کویل. فرکانس واقعی و محدوده کاری به میدان موثر، کالیبراسیون و مشخصات تایید شده سامانه بستگی دارد. در بخش گرادیان، دامنه و نرخ افزایش میدان با زمان بر سرعت کدگذاری فضایی و امکان اجرای برخی توالی ها تاثیر دارند؛ با این حال مقایسه دستگاه تنها بر اساس شدت گرادیان به خطا می انجامد، زیرا نرخ تغییر، محدودیت های بیمار، خطی بودن میدان و عملکرد نرم افزار هم اهمیت دارند.
شاخص های عملی قابل اندازه گیری برای پذیرش شامل نسبت سیگنال به نویز (SNR)، یکنواختی تصویر، ضخامت برش، اعوجاج هندسی، قدرت تفکیک فضایی و آثار شبحی یا Ghosting هستند. استاندارد IEC ۶۲۴۶۴-۱:۲۰۱۸ روش های تعیین این شاخص ها را بر روی فانتوم آزمون تشریح می کند و تصریح دارد که برای همه آزمون ها سطح پذیرش عددی یکسان و عمومی تجویز نمی شود. بنابراین سازنده باید حدود پذیرش اختصاصی و قابل ردیابی محصول را پیش از تولید تجاری تصویب کند. (منبع: استاندارد IEC ۶۲۴۶۴-۱، آزمون کیفیت تصویر MRI)

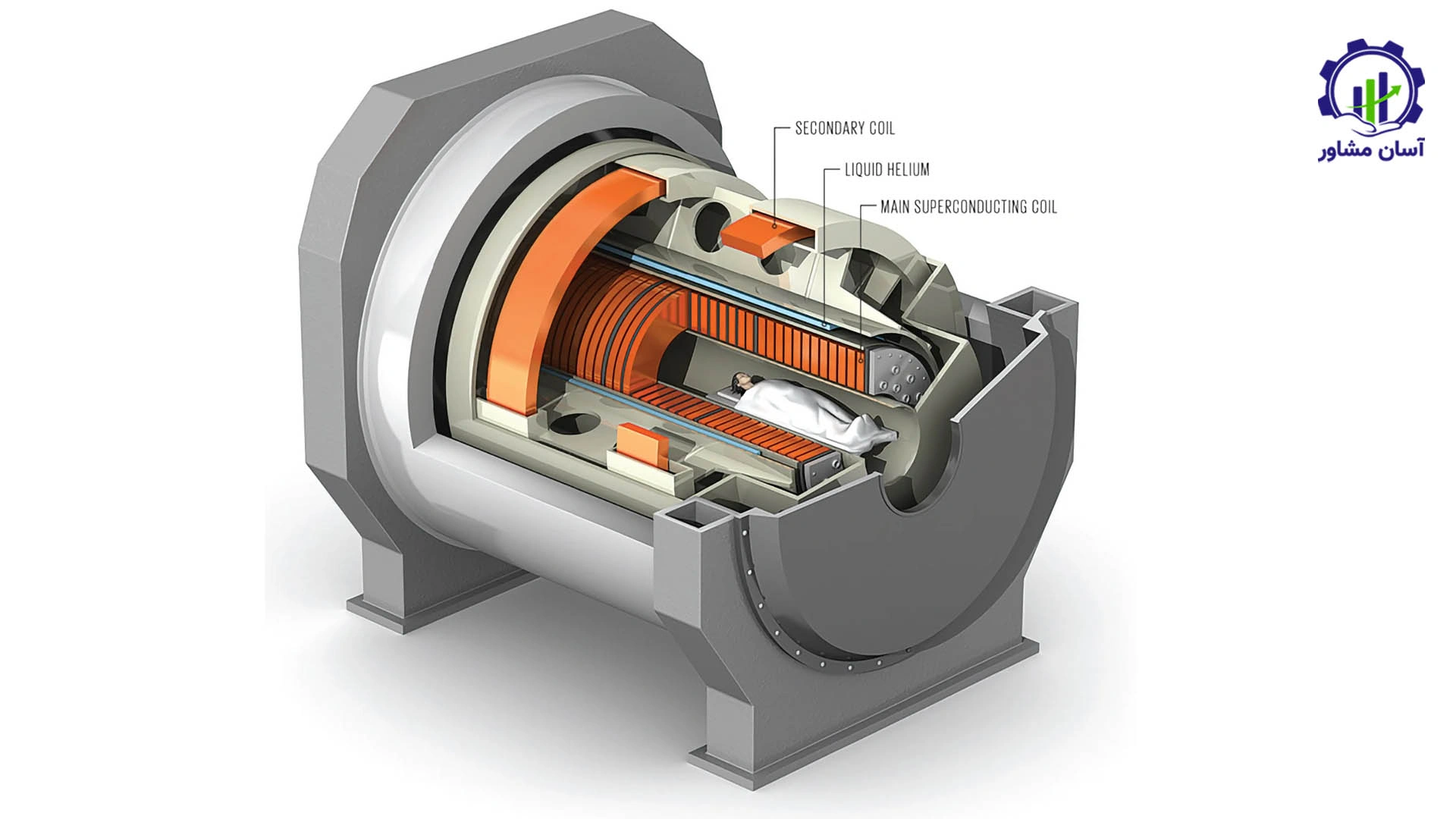

انتخاب فناوری سرمایش مگنت
مگنت های متداول ابررسانا از سرمایش در دماهای بسیار پایین استفاده می کنند. نمونه های قدیمی تر ممکن است به حجم چشمگیری هلیوم مایع و سامانه های مدیریت گاز نیاز داشته باشند. در مقابل، برخی پلتفرم های جدید سازندگان بزرگ از مگنت های مهر و موم شده با مقدار بسیار اندک هلیوم استفاده می کنند؛ برای نمونه زیمنس برای یک پلتفرم ۱.۵ تسلا از مقدار ۰.۷ لیتر هلیوم مایع در طراحی DryCool نام می برد. این ادعا متعلق به فناوری مشخص همان سازنده است و نباید به همه دستگاه های MRI یا به محصول پیشنهادی این طرح تعمیم داده شود. (منبع: زیمنس هلثینیرز، فناوری DryCool در MAGNETOM Flow)
برای سرمایه گذار، پرسش فنی فقط قیمت مگنت نیست: مجوز تعمیر، عمر کرایوکولر، شرایط حمل، روش خاموش کردن اضطراری، تعمیرپذیری در ایران و مسئولیت خسارت احتمالی نیز باید در قرارداد تامین روشن شود. نسخه کم هلیوم یا بسته، ممکن است برخی نیازهای نصب را کاهش دهد، اما خطرات میدان مغناطیسی و لزوم طراحی ایمن محیط را حذف نمی کند.
معرفی کد آیسیک و کد محصول دستگاه ام آر آی
کد ISIC نوع فعالیت اقتصادی تولیدکننده را نشان می دهد، در حالی که کد محصول صنعتی شناسه قلم تولیدی در نظام اطلاعاتی کشور است. این دو جایگزین یکدیگر نیستند و برای درخواست مجوز یا ثبت آمار تولید باید از مرجع داخلی مربوط استعلام شوند. تفاوت مهم دیگر آن است که تولید تجهیزات کامل، مونتاژ، تعمیر و خدمات ممکن است در طبقه بندی فعالیت با یکدیگر متفاوت باشند.
طبق طبقه بندی بین المللی ISIC نسخه ۴ سازمان ملل، ساخت تجهیزات تشخیصی MRI صریحا زیر کد ۲۶۶۰ با عنوان «تولید تجهیزات پرتودهی، الکتروپزشکی و الکتروتراپی» قرار دارد. در مقابل، تعمیر و نگهداری چنین تجهیزاتی در ISIC نسخه ۴ با کد ۳۳۱۳ معرفی می شود. این طبقه بندی بین المللی مبنایی مناسب برای شناخت فعالیت است اما به معنای تایید خودکار کد فعالیت ثبت شده در سامانه های صنعتی ایران نیست. (منبع: سازمان ملل، طبقه بندی صنعتی ISIC کد ۲۶۶۰؛ منبع: سازمان ملل، فعالیت تعمیرات با کد ۳۳۱۳)
| موضوع | کد یا وضعیت | توضیح |
|---|---|---|
| فعالیت تولید MRI در ISIC Rev.۴ | 2660 | عنوان بین المللی تولید تجهیزات الکتروپزشکی |
| فعالیت تعمیر تجهیزات الکترونیکی و نوری در ISIC Rev.۴ | 3313 | با تولید دستگاه کامل یکسان نیست |
| کد محصول صنعتی ملی MRI | نیازمند استعلام از مرجع ملی | شماره ملی اختصاصی بدون دسترسی به فهرست رسمی جاری قابل تایید نیست |
بهتر است سرمایه گذار در مرحله تشکیل پرونده، شرح فعالیت را دقیقا بر اساس «ساخت کامل»، «تولید زیرسامانه» یا «مونتاژ و یکپارچه سازی دستگاه تشخیصی MRI» مشخص کند؛ زیرا اختلاف شرح فعالیت می تواند بر الزامات پرونده فنی، مجوز، تعهدات خدمات و بررسی میزان ساخت داخل تاثیر بگذارد.
کد تعرفه گمرکی و HS Code دستگاه ام آر آی
طبقه بندی شش رقمی بین المللی دستگاه های تصویربرداری تشدید مغناطیسی تحت HS ۹۰۱۸۱۳ است. این کد برای گردآوری اولیه آمار تجارت جهانی کاربرد دارد. در ایران زیرردیف های ملی هشت رقمی در منابع طبقه بندی تعرفه شامل ۹۰۱۸۱۳۱۰ برای دستگاه MRI و ۹۰۱۸۱۳۹۰ برای اجزا و قطعات مرتبط ذکر شده اند؛ با این حال طبقه بندی یک قطعه خاص همیشه به صرف استفاده در MRI روشن نیست و تابع قواعد عمومی تفسیر تعرفه، ماهیت قطعه و کتاب مقررات سال ورود است. (منبع: سازمان جهانی گمرک، طبقه بندی HS ۹۰۱۸۱۳؛ منبع: پایگاه گومرکس، ردیف ملی MRI در تعرفه ۱۴۰۵؛ غیررسمی)
| سطح طبقه بندی | کد | شرح و کاربرد |
|---|---|---|
| HS شش رقمی | 901813 | دستگاه های تصویربرداری تشدید مغناطیسی |
| زیرردیف ملی نمونه برای دستگاه کامل | 90181310 | عنوان دستگاه MRI در منابع تعرفه ایران |
| زیرردیف ملی نمونه برای قطعات | 90181390 | اجزا و قطعات، مشروط به تطبیق رسمی کالا |
ردیف ۹۰۱۸۱۳۱۰ در پایگاه تعرفه بررسی شده برای سال ۱۴۰۵ با ماخذ حقوق ورودی ۴ درصد در یک پایگاه تجمیع غیررسمی نمایش داده شده است؛ این عدد مستقلا با جدول رسمی تعرفه گمرکی تایید نشده و استعلام الزام آور گمرک نیست برای قرارداد سرمایه گذار. نرخ نهایی، معافیت ها، ضوابط ارزش گذاری و مدارک مجوز باید در تاریخ ثبت سفارش مستقیما کنترل شوند. آمار HS نیز می تواند دستگاه نو، مستعمل، قطعات یا ارزش های غیرقابل مقایسه را در داده های ملی متفاوت منعکس کند؛ بنابراین تقسیم ارزش واردات بر یک «قیمت متوسط» دلخواه، روش معتبری برای شمارش تعداد MRI واردشده نیست.
مواد اولیه، قطعات اصلی و زنجیره تامین دستگاه MRI
در این صنعت، اصطلاح «مواد اولیه» عمدتا به زیرسامانه های با ارزش افزوده بالا اطلاق می شود؛ سهم فولاد، آلومینیوم و پلاستیک در هزینه کلی دستگاه نسبت به مگنت، مدارهای الکترونیکی تخصصی و مجوز نرم افزار محدودتر است. خرید از منابع ناشناس بدون سوابق ردیابی، سازگاری الکترومغناطیسی و حق استفاده از نرم افزار می تواند کل خط تولید را با یک قطعه غیرقابل جایگزین متوقف کند. قرارداد هر زیرسامانه باید دامنه مسئولیت طراحی، نقشه رابط ها، تحویل مدارک آزمون، تغییرات نسخه، موجودی قطعه یدکی و دوره پشتیبانی را تعیین کند.
در سناریوی مبنا، برای هر دستگاه ۱.۵ تسلا یک مگنت ابررسانای کامل یا ماژول تاییدشده، یک مجموعه گرادیان و تقویت کننده، بسته RF و کویل های متناسب با مشخصات، کنسول و نرم افزار مجاز، تخت بیمار و اجزای مکانیکی و مجموعه کابل کشی و حفاظ در نظر گرفته شده است. ارقام زیر «قیمت پیشنهادی رسمی فروشنده» نیستند؛ بلکه فروض هزینه دلاری هر دستگاه در مدل اکتبر ۲۰۲۶ هستند. قیمت واقعی ممکن است به دلیل مالکیت فکری، کشور مبدا، تعداد سفارش، تحریم، تامین مالی و سطح کامل بودن مجموعه تغییر چشمگیر داشته باشد.
| قلم تامین یا ساخت | تعداد مبنا برای هر MRI | هزینه فرضی واحد (دلار) | هزینه برای ۱۰ دستگاه در سال (دلار) |
|---|---|---|---|
| مگنت ابررسانا، کرایواستات و مجموعه تاییدشده | ۱ مجموعه | 360,000 | 3,600,000 |
| کویل گرادیان، تقویت کننده و کنترل کننده | ۱ مجموعه | 140,000 | 1,400,000 |
| مدار RF، گیرنده، فرستنده و کویل های بالینی | ۱ بسته | 125,000 | 1,250,000 |
| رایانه، ذخیره سازی و مجوز نرم افزار پایه | ۱ بسته | 80,000 | 800,000 |
| تخت بیمار، سازه ها و قطعات مکانیکی داخلی | ۱ مجموعه | 45,000 | 450,000 |
| سیم کشی، رک ها، ملزومات مونتاژ و بسته بندی | ۱ مجموعه | 35,000 | 350,000 |
| سهم فرضی حمل، بیمه و هزینه ورود قطعات | ۱ دستگاه | 40,000 | 400,000 |
| مجموع مواد و قطعات هر دستگاه | ۱ دستگاه | 825,000 | 8,250,000 |
باید روشن باشد که هزینه حمل و ورود، ماده اولیه فیزیکی نیست و تنها برای نمایش بهای تحویل قطعات در همین جدول آمده است. در مدل مالی، ۶۵ هزار دلار دیگر برای هر دستگاه به مونتاژ متغیر، مصرف اقلام آزمون، استقرار و ذخیره هزینه ضمانت اولیه اختصاص یافته و هزینه متغیر کامل هر دستگاه به ۸۹۰ هزار دلار می رسد. حقوق ثابت نیروهای کارخانه در بخش هزینه های ثابت سالانه محاسبه شده و دوباره داخل این ۶۵ هزار دلار منظور نشده است.
کنترل کیفیت خرید و قراردادهای زیرسامانه
برای مگنت، مدارک میدان اسمی، نقشه میدان نشتی، یکنواختی B0، گواهی آزمون و الزامات حمل باید همراه محموله باشد. برای گرادیان، حد جریان، رفتار حرارتی، نرخ افزایش میدان، حفاظت و تست های ایمنی اهمیت دارد. برای RF، مدارک تطبیق امپدانس، عملکرد گیرنده، کنترل توان ارسالی و الزامات سازگاری با توالی های مجاز باید قابل بررسی باشد. در بخش نرم افزار، قرارداد باید مجوز قانونی استفاده و توزیع، تعمیر خطاها، دسترسی به به روزرسانی های امنیتی و مسئولیت مشترک در زمان فراخوان محصول را روشن کند.
از نظر برنامه تامین، اگر زمان تحویل قطعات کلیدی را به صورت فرض مطالعاتی ۹۰ روز و حداقل سفارش را برابر دو مجموعه قرار دهیم، کارخانه ناچار به سفارش زودهنگام و نگهداری موجودی سرمایه بر خواهد بود. در این صنعت قطعات ناسازگار با نسل سخت افزار به سادگی قابل فروش در بازار عمومی نیستند؛ از این رو تغییر طراحی بعد از ثبت سفارش، علاوه بر هزینه مستقیم، ریسک خواب سرمایه در گردش به همراه دارد. بومی سازی واقعی باید به صورت تدریجی از اجزای قابل آزمون و قابل جایگزینی آغاز شود، نه با تغییر ناگهانی قطعات حساس بدون تکرار اعتبارسنجی سامانه.
فرآیند تولید دستگاه ام آر آی از دریافت قطعات تا تحویل نهایی
جریان تولید این طرح به صورت «بازبینی طراحی و مشخصات محصول ← تامین و بازرسی زیرسامانه ها ← ساخت قطعات داخلی ← مونتاژ مکانیکی و الکترونیکی ← یکپارچه سازی و تنظیم میدان ← آزمون ایمنی و کیفیت تصویر ← آزادسازی محصول و نصب در محل» تعریف می شود. برخلاف خطوط پیوسته، در کارخانه MRI هر دستگاه یک پروژه ساخت با شماره سریال و پیکربندی قابل ردیابی است. زمان های کاری مراحل روی هم همپوشانی دارند و مدت حضور دستگاه در سالن با ساعت کار فعال تکنسین یکسان نیست.
۱. تثبیت طراحی، مدیریت تغییرات و ایجاد پرونده ساخت
قبل از خرید برای هر سری محصول باید ساختار اقلام، نسخه نقشه ها، رابط های مکانیکی، کابل ها، نرم افزار، طرح مدیریت ریسک و برنامه آزمون مشخص شود. طراحی معماری سامانه تعیین می کند که چه داده هایی از تامین کننده مگنت و کنترل کننده لازم است و هر تغییر در کویل، گرادیان یا نرم افزار چه آزمون های تکراری می خواهد. در این مرحله، ورودی مشخصات تاییدشده و خروجی «بسته ساخت قابل اجرا» است. ریسک اصلی، تولید بر مبنای نسخه های مختلف مدارک و ترکیب زیرسامانه هایی است که جداگانه سالم ولی در کنار یکدیگر ناسازگارند.
برای هر شماره سریال، فهرست قطعات حیاتی و شماره ساخت تامین کننده باید ثبت شود. سیستم مدیریت نسخه نرم افزار اجازه نمی دهد یک کنسول بدون مشخص بودن نسخه توالی، بازسازی تصویر و پایگاه داده کالیبراسیون آزاد شود. این کنترل ظاهرا اداری است، اما هزینه بازکاری و زمان پاسخ در صورت گزارش خطای بالینی را به شدت تحت تاثیر قرار می دهد.
۲. دریافت، انبارش و آزمون ورودی
در زمان ورود، مدارک حمل، آسیب های مکانیکی، شرایط بسته بندی، شناسه قطعات و گزارش آزمون سازنده بررسی می شوند. آزمون های ورودی برای مگنت ممکن است به دلایل ایمنی، هزینه و قرارداد، به تایید مدارک و چند اندازه گیری محدود شود؛ الزام به تکرار همه آزمون های سازنده در انبار منطقی نیست. در مقابل، بردهای الکترونیکی و کابل ها با تجهیزات تست الکتریکی و ابزار اندازه گیری قابلیت بررسی مستقیم بیشتری دارند.
قطعات غیربرخوردار از مدارک ضروری باید قرنطینه شوند. یکپارچه سازی زودهنگام زیرسامانه مشکوک ممکن است بعدا مستلزم باز کردن پوشش مگنت، خروج دستگاه از اتاق آزمون و تاخیر چند هفته ای شود. خروجی این مرحله اقلام پذیرش شده و شماره گذاری شده برای صدور به مونتاژ است؛ برای قطعات حساس بهتر است نظام تایید دو نفره و ثبت دیجیتال برقرار باشد.
۳. ساخت مکانیک، تخت بیمار و مجموعه های جانبی
ورق کاری دقیق، ماشین کاری، جوشکاری کنترل شده، رنگ یا پوشش و مونتاژ تخت و کابینت در این مرحله انجام می شود. در اطراف مگنت، انتخاب جنس قطعه و رفتار آن در میدان مغناطیسی مهم تر از ظاهر مکانیکی است. استفاده از ابزار یا اتصالات فرومغناطیس نامناسب می تواند ایمنی و کیفیت تصویر را تهدید کند. برای تخت بیمار، ظرفیت تحمل بار، تکرارپذیری حرکت، حفاظت از نقاط گیر و توقف اضطراری اهمیت دارند و باید مطابق طراحی تاییدشده آزمون شوند.
در ظرفیت ۱۲ دستگاه در سال، ساخت کامل تمام قطعات بدنه داخل کارخانه لزوما اقتصادی نیست. ترکیبی از برون سپاری ماشین کاری دقیق به تامین کننده تاییدشده و مونتاژ نهایی کنترل شده می تواند سرمایه ثابت را کاهش دهد، مشروط به آنکه بازرسی ابعادی، رهگیری قطعات و کنترل تغییرات در کارخانه اصلی باقی بماند. خروجی این مرحله مجموعه سازه، تخت و رک آماده تجهیز است.
۴. مونتاژ مگنت، گرادیان، RF و سامانه های الکترونیکی
در این مرحله جایگذاری یا نصب ماژول مگنت طبق دستورالعمل تامین کننده، اتصال مکانیکی گرادیان، کابل کشی با مسیرهای کنترل شده، نصب گیرنده و فرستنده RF، الکترونیک کنترل و تجهیزات اپراتور انجام می شود. هر عملیات نزدیک مگنت دارای میدان فعال تنها باید با رویه تخصصی و افراد آموزش دیده صورت گیرد. نیروها نباید از وسایل عمومی فلزی یا تجهیزات اندازه گیری تاییدنشده در محیط میدان استفاده کنند.
گشتاور اتصال، شعاع خمش کابل، نقاط اتصال زمین، تفکیک کابل توان و سیگنال و شناسه کانال ها در چک لیست مونتاژ ثبت می شود. خطای اتصال یک کانال RF یا نادرستی کابل گرادیان ممکن است ابتدا به صورت آرتیفکت تصویری دیده شود و تشخیص عیب را بسیار پرهزینه کند. به همین دلیل آزمون های مرحله ای الکتریکی پیش از اولین راه اندازی کامل ارزش اقتصادی بالایی دارند.
۵. یکپارچه سازی نرم افزار، تنظیم میدان و کالیبراسیون
پس از اتصال زیرسامانه ها، نسخه نرم افزار مجاز بارگذاری و پارامترهای اختصاصی سامانه ثبت می شود. سپس کالیبراسیون زنجیره دریافت، بررسی پاسخ گرادیان، تنظیم توالی های پایه، آزمون تکرارپذیری حرکت تخت و بررسی یکنواختی میدان انجام می گیرد. عملیات شیمینگ (Shimming) برای بهبود یکنواختی B0 بسته به معماری مگنت، از تنظیمات پیش تعریف شده یا ابزارهای کنترل شده تامین کننده استفاده می کند. اعداد تنظیم نهایی نباید از دستگاه دیگر کپی شوند.
اگر کنترل کننده، مگنت و نرم افزار متعلق به تامین کنندگان مختلف باشند، سازگاری رابط ها و حق دسترسی به تنظیمات در همین مرحله مشخص می شود. بدون دانش سیستم و مستندات معتبر، ترکیب ظاهرا ارزان چند زیرسامانه می تواند به پروژه پژوهشی طولانی تبدیل شود. خروجی مرحله، دستگاه دارای پیکربندی تثبیت شده و آماده آزمون عملکرد و ایمنی است.
۶. آزمون نهایی ایمنی و کیفیت تصویر
آزمون نهایی ترکیبی از بررسی ایمنی الکتریکی، توقف اضطراری، حفاظت های مکانیکی، عملکرد گرادیان و RF، آزمون های سازگاری الکترومغناطیسی متناسب با پرونده محصول و تصویربرداری با فانتوم استاندارد است. شدت میدان، شرایط مجاز RF، محدودیت های تحریک عصب محیطی، نویز صوتی و سایر کنترل ها باید بر اساس استاندارد اختصاصی MRI ارزیابی شوند. استاندارد IEC ۶۰۶۰۱-۲-۳۳:۲۰۲۲ و نسخه دارای اصلاحات تفسیری تا نوامبر ۲۰۲۵، مرجع اصلی الزامات ایمنی پایه و عملکرد ضروری این تجهیزات است. (منبع: استاندارد IEC ۶۰۶۰۱-۲-۳۳، ایمنی و عملکرد ضروری MRI)
در ارزیابی تصویر، باید گزارش کمی SNR، یکنواختی، ضخامت برش، اعوجاج، قدرت تفکیک و Ghosting برای هر دستگاه ثبت شود. روش های IEC ۶۲۴۶۴-۱ چارچوب اندازه گیری را فراهم می کنند، اما معیار پذیرش نهایی دستگاه به مشخصات طراحی و الزامات پروژه بستگی دارد. فرض نمونه برای زمان حضور هر دستگاه در فرآیند آزمون و تنظیم، ۳۵ روز کاری است؛ این زمان شامل تکرار آزمون ها، تحلیل خطا و مدت اشغال محل آزمون بوده و داده عمومی تمام سازندگان MRI نیست.
۷. آزادسازی محصول، بسته بندی و پذیرش در محل نصب
آزادسازی دستگاه فقط پس از بسته شدن عدم انطباق ها، بازبینی پرونده ساخت، تایید عملکرد، کنترل نسخه نرم افزار و صدور مدارک مربوط انجام می شود. بسته بندی باید برای وزن و حساسیت قطعات، حفاظت در برابر رطوبت و ضربه و نحوه مهار در حمل بین شهری طراحی شود. زمان نصب در محل مشتری و آزمون پذیرش پس از نصب با آزمون کارخانه متفاوت است و باید در هزینه و زمان تعهدات پروژه دیده شود.
در محل نصب، شرایط اتاق، دسترسی کنترل شده، رفتار میدان نشتی، اتصال و آزمون سامانه در وضعیت واقعی و آموزش پرسنل بررسی می شود. تحویل بالینی باید پس از تکمیل پروتکل های پذیرش، ثبت یافته ها و رفع مغایرت ها باشد؛ خروج فیزیکی دستگاه از کارخانه به معنای تحقق همه تعهدات فنی نیست.
ماشین آلات و تجهیزات اصلی خط تولید و آزمون
در کارخانه MRI، تجهیزات آزمون و یکپارچه سازی در بسیاری از موارد تعیین کننده تر از ماشین آلات متداول ساخت فلز هستند. برای سناریوی ۱۲ دستگاه در سال، دو محل آزمون با حفاظت طراحی شده و ابزارهای مشترک کالیبراسیون در نظر گرفته شده است. ارزش های زیر صرفا بسته بودجه مهندسی در دلار اکتبر ۲۰۲۶ برای تجهیزات کارخانه اند؛ قیمت تجهیزاتی مانند آنالایزر RF یا اتاق آزمون می تواند بسته به محدوده اندازه گیری، دقت، استاندارد کالیبراسیون و سازنده بسیار متفاوت باشد و قیمت قطعی بدون استعلام قابل اعلام نیست.
| گروه تجهیزات کارخانه | وظیفه و معیار انتخاب | بودجه فرضی (دلار) |
|---|---|---|
| جیگ های مونتاژ، ابزار دقیق و تجهیزات ساخت مکانیک | هم محوری، جابه جایی ایمن، تکرارپذیری و رهگیری | 700,000 |
| دو جایگاه آزمون یکپارچه و ملزومات ویژه سازگار با MR | امکان آزمون همزمان، ایمنی میدان و ظرفیت گلوگاه | 1,300,000 |
| آزمایشگاه RF، گرادیان و الکترونیک | تحلیل سیگنال، بار آزمون، کنترل توان و عیب یابی | 550,000 |
| ابزار اندازه گیری و فانتوم های کالیبره و کنترل کیفیت | اندازه گیری تکرارپذیر و قابل ردیابی عملکرد | 450,000 |
| ابزار جابه جایی، انبار و ایمنی تخصصی | حفاظت نفرات، قطعات سنگین و عملیات حمل | 250,000 |
| تجهیزات فناوری اطلاعات، ردیابی و آزمون نرم افزار | کنترل نسخه، ذخیره سوابق، مدیریت پیکربندی | 220,000 |
| مجموع بودجه ماشین آلات و تجهیزات جانبی | فرض سناریوی مبنا | 3,470,000 |
ملاک انتخاب و محاسبه گلوگاه
انتخاب تجهیزات بر اساس ظرفیت اسمی یک ماشین انجام نمی شود. دو جایگاه آزمون، هر کدام با زمان اشغال میانگین ۳۵ روز کاری، در ۲۵۰ روز کاری سال به ظرفیت نظری ۱۴.۳ دستگاه می رسند: ۲ ضربدر ۲۵۰ تقسیم بر ۳۵. با فرض دسترس پذیری موثر ۸۵ درصد برای کالیبراسیون، توقف ها و بازکاری، ظرفیت سالانه این گلوگاه حدود ۱۲.۱ دستگاه است و برای برنامه ریزی ۱۲ دستگاه در نظر گرفته می شود. اگر فقط یک جایگاه آزمون ساخته شود، ظرفیت موثر تقریبا به نصف کاهش می یابد و افزایش تعداد میزهای مونتاژ مشکل را حل نمی کند.
برای تجهیزات آزمایشگاه RF، معیار خرید تنها تعداد کانال و پهنای باند نیست، بلکه امکان آزمون فرکانس های کاری، کالیبراسیون قابل ردیابی، سازگاری با توان های مجاز و دسترسی به خدمات تعمیر اهمیت دارد. برای جابه جایی مگنت نیز ظرفیت باربری، مرکز ثقل، شعاع حرکت و وجود تجهیزات مجاز در میدان باید محاسبه شود؛ خرید یک لیفتراک معمولی بدون ارزیابی محیط MRI کافی نیست.
برآورد قیمت و حدود قطعیت
هیچ فهرست عمومی قابل اتکایی که قیمت تجمیعی تجهیزات خط تولید MRI در ایران را در اکتبر ۲۰۲۶ برای همین پیکربندی ارائه دهد، در منابع بررسی شده به دست نیامد. بنابراین ۳.۴۷ میلیون دلار عدد بودجه گذاری داخلی این مدل است، نه «قیمت روز بازار». این بودجه هزینه قطعات هر MRI را شامل نمی شود؛ همچنین هزینه ساخت ساختمان، مهندسی، نصب، آموزش و ذخیره پیش بینی نشده جداگانه محاسبه شده است. قبل از تصمیم خرید، برای اقلام بحرانی باید دامنه فنی و حداقل دو یا سه پیشنهاد قابل مقایسه از سازندگان قابل دسترس تهیه شود.
ظرفیت تولید، بالانس خط و برنامه بهره برداری
مبنای ظرفیت شامل ۲۵۰ روز کاری در سال، یک شیفت هشت ساعته و ۲ هزار ساعت برنامه کاری است. ظرفیت عملی طراحی ۱۲ دستگاه در سال، معادل میانگین ۱ دستگاه در ماه یا ۰.۰۴۸ دستگاه در روز کاری و ۰.۰۰۶ دستگاه در ساعت برنامه ای است. چون MRI محصول گسسته و پرارزش است، این نرخ کسری فقط برای تراز ظرفیت به کار می رود و معنی تولید فیزیکی یک قسمت از دستگاه در هر ساعت ندارد.
فروش پایدار مفروض ۱۰ دستگاه در سال یا ۸۳.۳ درصد ظرفیت عملی طراحی است. برنامه ریزی برای ۱۰ دستگاه فروش به معنای تامین قطعات برای ۱۲ دستگاه نیست: بودجه مواد و قطعات سال پایدار بر مبنای ۱۰ مجموعه کامل محاسبه شده و ظرفیت ۱۲ دستگاه نقش حاشیه عملیاتی و امکان توسعه سفارش را دارد. در سال شروع تولید، به دلیل زمان مجوز و اعتبارسنجی، فروش ۱۰ دستگاه از همان سال اول واقع بینانه فرض نمی شود. از این رو اعداد درآمد و سودآوری این مقاله مربوط به یک سال پایدار پس از عبور از مرحله استقرار و پذیرش محصول هستند.
در مدل مهندسی، برای هر دستگاه تقریبا ۳۵ روز کاری اشغال محل آزمون و تنظیم در نظر گرفته شده و دو دستگاه همزمان قابل آزمون اند. اگر مونتاژ مکانیکی و الکترونیکی هر دستگاه با تیم اختصاصی حدود ۱۵ تا ۲۰ روز کاری طول بکشد، باید شروع مونتاژ دستگاه بعدی با آزاد شدن فضای آزمون هماهنگ شود. نرخ پذیرش بار اول به صورت فرض ۹۵ درصد در نظر گرفته شده؛ دستگاهی که در بار اول مردود می شود لزوما ضایعات کامل نیست و غالبا پس از اصلاح دوباره آزمون می شود. هزینه و زمان بازکاری در همان ضریب دسترس پذیری و ذخیره هزینه متغیر لحاظ شده و نباید دوباره درصد ضایعات کامل روی مگنت اعمال شود.
برای کاهش سرمایه خوابیده، برنامه خرید قطعات حیاتی باید با زمان آزمون، زمان تحویل زیرسامانه و ظرفیت واقعی محل آزمایش هماهنگ شود. اگر تحویل مگنت جلوتر از امکان شروع مونتاژ باشد، موجودی گران قیمت بدون تولید ارزش افزوده افزایش می یابد؛ اگر دیرتر برسد، فضای آزمون خالی می ماند و هزینه ثابت کارخانه به هر دستگاه بیشتری سرشکن خواهد شد.
کنترل کیفیت، اعتبارسنجی و استانداردهای تولید MRI
کنترل کیفیت این محصول به معنی روشن شدن دستگاه و مشاهده یک تصویر ظاهرا مناسب نیست. باید نشان داده شود که محصول در وضعیت عادی و خطا، ایمنی پایه و عملکرد ضروری مورد انتظار را حفظ می کند، نتایج تصویربرداری آن قابل تکرار هستند و تغییر سخت افزار یا نرم افزار باعث از دست رفتن انطباق نمی شود. برای این منظور لازم است از مرحله طراحی، روش تایید ورودی ها، معیار خروجی های طراحی، آزمون نمونه اولیه، آزمون نوعی، آزمون روتین و کنترل پس از نصب از یکدیگر تفکیک شوند.
چارچوب کیفیت و مدیریت ریسک
ISO ۱۳۴۸۵:۲۰۱۶ چارچوب شناخته شده نظام مدیریت کیفیت تجهیزات پزشکی است و نسخه آن طبق وب سایت ISO در سال ۲۰۲۵ بازنگری و تایید شده است. اجرای این نظام برای کارخانه شامل تایید تامین کنندگان، مدیریت مستندات و تغییرات، ردیابی، کنترل محصول نامنطبق، اقدامات اصلاحی و نگهداری سوابق می شود. ISO ۱۴۹۷۱:۲۰۱۹ نیز چرخه مدیریت ریسک وسیله پزشکی را از طراحی تا اطلاعات پس از عرضه پوشش می دهد. این استانداردها به خودی خود گواهی ایمنی یک مدل MRI نیستند؛ محصول نیز باید آزمون ها و مجوزهای مربوط را داشته باشد. (منبع: استاندارد ISO ۱۳۴۸۵، نظام مدیریت کیفیت تجهیزات پزشکی) | (منبع: استاندارد ISO ۱۴۹۷۱، مدیریت ریسک تجهیزات پزشکی)
خطرات خاص شامل پرتاب شدن اجسام فرومغناطیسی، گرم شدن موضعی ناشی از RF، القای جریان و تحریک عصب، نویز صوتی، خطای حرکت تخت، ورود افراد فاقد غربالگری، اختلال نرم افزار و رخدادهای سامانه سرمایش مگنت است. کنترل این موارد به طراحی محصول، شیوه نصب و آموزش کاربران مربوط می شود. در زمان تدوین این متن، انجمن رادیولوژی آمریکا نسخه راهنمای ایمنی MRI سال ۲۰۲۶ را معرفی کرده است؛ برای تدوین دستورالعمل های نصب و ایمنی کاربر باید نسخه جاری راهنما و استاندارد فنی دستگاه همزمان بررسی شوند. (منبع: کالج رادیولوژی آمریکا، راهنمای ایمنی MRI نسخه ۲۰۲۶)
آزمون تصویر، کالیبراسیون و ردیابی
هر دستگاه باید مجموعه مشخصی از آزمون های فانتوم را با پارامترهای از پیش قفل شده اجرا کند. گزارش باید شرایط محیطی، شماره فانتوم، نسخه توالی، پارامترهای تصویربرداری، مقدار اندازه گیری شده، حد پذیرش، نام تاییدکننده و وضعیت اصلاح را ثبت کند. پایش روند SNR و اعوجاج روی چند دستگاه متوالی، امکان کشف انحراف تولیدی را بهتر از کنترل تک دستگاهی فراهم می کند. اگر حد پذیرش برای هر مدل از ابتدا مشخص نباشد، آزمون به فعالیتی توصیفی تبدیل می شود که در اختلاف فنی قابل دفاع نیست.
در بخش الکترونیک، اندازه گیری عملکرد کابل ها، اتصالات و سامانه حفاظت لازم است. در بخش مکانیکی، آزمون حرکت تخت، محدودیت نیرو و ایمنی توقف بررسی می شود. برای مگنت، آزمون ها باید مطابق مرز مسئولیت قراردادی تامین کننده و سازنده سامانه تعیین شوند؛ برخی اقدامات صرفا توسط متخصص مجاز مگنت انجام پذیرند. در مستندات باید تمایز میان «گواهی آزمون تامین کننده»، «آزمون تایید یکپارچه ساز» و «آزمون پذیرش محل نصب» قابل مشاهده باشد.
نرم افزار بازسازی تصویر و امنیت سامانه
زنجیره داده از دریافت سیگنال تا بازسازی k-space، اصلاح خطاها، نمایش تصویر و ذخیره سازی باید قابل آزمون و ردیابی باشد. کیفیت تصویر ممکن است بر اثر الگوریتم بازسازی، فیلتر، جبران حرکت یا مدل های هوش مصنوعی تغییر کند؛ بنابراین هر به روزرسانی تاثیرگذار به تحلیل تغییر و آزمون مناسب نیاز دارد. IEC ۶۲۳۰۴:۲۰۰۶ با اصلاحیه ۲۰۱۵، چرخه عمر نرم افزار تجهیزات پزشکی را پوشش می دهد؛ همچنین کنترل دسترسی، ثبت رویداد، نگهداری پشتیبان و سازگاری با قالب ها و پروتکل های بالینی از اجزای عملیاتی ضروری اند. (منبع: استاندارد IEC ۶۲۳۰۴، چرخه عمر نرم افزار تجهیزات پزشکی)
استفاده از الگوریتم های یادگیری ماشین باید با مجموعه داده ارزیابی مستقل، معیارهای کیفیت و توضیح دامنه کاربرد همراه شود. نمایش تصویری زیباتر بدون اثبات حفظ ویژگی های تشخیصی، مبنای کافی برای پذیرش محصول پزشکی نیست. افزون بر آن، دسترسی سازنده به کد منبع، امکان توزیع و پشتیبانی نرم افزار در کشور مقصد و حقوق مالکیت فکری باید از ابتدای قرارداد مشخص باشد.
مجوزهای تولید دستگاه MRI و الزامات عرضه در ایران
تولید تجهیزات تشخیصی پیشرفته در ایران به ارزیابی همزمان ماهیت صنعتی فعالیت و الزامات حوزه تجهیزات پزشکی نیاز دارد. مسیر اجرایی شامل تعیین شخصیت حقوقی و محل فعالیت، ثبت و تعریف محصول، آماده سازی پرونده فنی، کنترل کیفیت و مستندات ایمنی، بررسی نیاز به آزمون های مرجع، احراز الزامات اداره کل تجهیزات پزشکی و اخذ مجوزهای مربوط قبل از عرضه است. نام نهاد تصمیم گیر، شکل پرونده و فرآیند سامانه ای باید در تاریخ اقدام از مراجع رسمی وزارت بهداشت و سامانه تجهیزات پزشکی استعلام شود؛ وجود ISO ۱۳۴۸۵ به تنهایی معادل صدور مجوز فروش نیست.
در پرونده فنی باید کاربرد مورد نظر، گروه کاربران، محدودیت ها و موارد منع استفاده، ساختار سخت افزار و نرم افزار، نقشه ها، تحلیل ریسک، نتایج تایید و اعتبارسنجی، برچسب گذاری، آموزش، خدمات و سازوکار رسیدگی به شکایت محصول مشخص باشند. دستگاهی که برای تصویربرداری عمومی ادعا شده اما فقط برخی توالی ها یا اندام ها را به طور معتبر پشتیبانی می کند باید دامنه ادعای محدودتر داشته باشد. بسته بندی و شماره سریال، نسخه نرم افزار و داده های تامین کننده قطعات حساس نیز باید با پرونده محصول ارتباط مستقیم داشته باشند.
برای شناخت تفاوت نظام های مقرراتی، FDA در ایالات متحده دستگاه MRI تشخیصی را ذیل ۲۱ CFR ۸۹۲.۱۰۰۰ در گروه Class II قرار می دهد و به ویژه استاندارد IEC ۶۰۶۰۱-۲-۳۳ را به رسمیت می شناسد. این طبقه بندی آمریکایی، تعیین کننده خودکار رده خطر و مدارک ایران نیست. اگر صادرات مطرح باشد، پرونده انطباق باید برای هر بازار مقصد از جمله الزامات ثبت محصول، زبان مدارک، نماینده مسئول، ایمنی، خدمات و نظارت پس از عرضه جداگانه آماده شود. (منبع: مقررات FDA آمریکا، طبقه بندی دستگاه MRI) | (منبع: استاندارد IEC ۶۰۶۰۱-۲-۳۳، ایمنی و عملکرد ضروری MRI)
برآورد زمین، ساختمان و چیدمان کارخانه
برای سناریوی مبنای یک شیفت و ۱۲ دستگاه ظرفیت عملی سالانه، زمین فرضی ۶ هزار متر مربع و زیربنای سرپوشیده تقریبی ۳۱۰۰ متر مربع در نظر گرفته شده است. این برآورد بر اساس وجود دو محل آزمون مستقل، مونتاژ مرحله ای، ذخیره قطعات سنگین و فضای مهندسی است؛ یک کارخانه مونتاژ صرف بدون آزمون کامل ممکن است کوچک تر باشد، اما در آن صورت مسئولیت تایید نهایی سامانه باید در محل دیگری انجام شود و هزینه و زمان آن از پروژه حذف نخواهد شد.
حدود ۱۰۰۰ متر مربع برای مونتاژ و ساخت سبک، ۹۰۰ متر مربع برای فضاهای آزمون و حفاظت های لازم، ۴۵۰ متر مربع برای انبار و آماده سازی قطعات، ۳۵۰ متر مربع برای آزمایشگاه و کنترل کیفیت، ۲۵۰ متر مربع برای مهندسی و توسعه و حدود ۱۵۰ متر مربع برای فضاهای اداری و پشتیبانی در محاسبه زیربنا استفاده شده است. باقیمانده زمین برای محوطه دسترسی خودروهای سنگین، بارگیری، مسیرهای ایمن و امکان اصلاح چیدمان در نظر گرفته می شود. این اعداد فقط یک جانمایی اولیه اند و هیچ یک جایگزین نقشه معماری و محاسبات سایت MRI نیستند.
دو اتاق آزمون به حفاظ RF، کنترل دسترسی، تفکیک محیط های ایمنی و طرح حفاظت میدان نشتی نیاز دارند. معماری و ضخامت حفاظت RF، ابعاد دهانه حمل، کف سازی و روش استقرار مگنت باید با نوع واقعی دستگاه و نقشه اختصاصی تامین کننده محاسبه شوند. انجام آزمایش در فضای صنعتی معمولی، بدون محدوده ایمنی کنترل شده و بررسی سازگاری تجهیزات پیرامونی، قابل قبول نیست. نقشه محوطه و گردش مواد باید از عبور ناخواسته نفرات و ابزار فرومغناطیس نزدیک محیط میدان جلوگیری کند.
برای بودجه گذاری اکتبر ۲۰۲۶، زمین با فرض ۱۰۰ دلار برای هر متر مربع معادل ۶۰۰ هزار دلار، ساختمان و فضاهای حفاظت شده با مجموع ۲ میلیون و ۴۱۵ هزار دلار و محوطه سازی با ۲۵۰ هزار دلار در نظر گرفته شده اند. این سه رقم یک برآورد مکانی فرضی هستند؛ قیمت زمین، هزینه سازه و هزینه ساخت اتاق های RF در شهرها و شهرک های صنعتی ایران می تواند اختلاف بسیار بزرگی داشته باشد. سرمایه گذار باید پیش از انتخاب قطعه زمین، امکان ورود مگنت و دریافت تاییدیه های ایمنی و ساختمانی را کنترل کند.
نیروی انسانی و ساختار مهارتی مورد نیاز
در سناریوی مبنا حدود ۳۴ نفر نیروی تمام وقت برای تولید، آزمون و پشتیبانی اولیه محصول پیش بینی شده است. ترکیب مطالعاتی شامل ۸ متخصص مهندسی سیستم، الکترونیک، RF و نرم افزار، ۷ نفر در کیفیت، مقررات و آزمون، ۹ نفر مونتاژ و ساخت، ۳ نفر تامین و انبار، ۴ نفر نصب و خدمات فنی و ۳ نفر مدیریت و امور اداری است. این تعداد برای شرکت دارای برخی فعالیت های برون سپاری شده و خط تک شیفت مناسب مطالعه است؛ توسعه کامل مگنت یا گسترش تولید کویل های پیچیده، ترکیب تخصصی و تعداد بیشتری می طلبد.
بزرگ ترین نیاز آموزشی مربوط به مهندسی سیستم MRI، آزمون تصویر، ایمنی میدان مغناطیسی و تعمیر زیرسامانه های دارای مدارک سازنده است. حضور تکنسین ساخت مکانیک یا مهندس الکترونیک بدون آموزش ایمنی MRI برای فعالیت نزدیک مگنت کافی نیست. از نظر اقتصادی، کیفیت نیروی آزمون اثر مستقیم بر زمان گلوگاه دارد؛ یک خطای تکراری در کالیبراسیون ممکن است زمان اشغال اتاق آزمون را بیش از یک عملیات مونتاژ طولانی کند.
برای مدل مالی یک سال پایدار، حقوق و مزایای بارگذاری شده ۳۴ نفر در مجموع ۸۵۰ هزار دلار در سال فرض شده؛ معادل میانگین حدود ۲۵ هزار دلار برای هر نفر در سال. این مبلغ نرخ دستمزد رایج یا رسمی ایران نیست، بلکه بودجه دلاری ترکیبی برای نیروهای محلی، آموزش، تخصص های کمیاب و هزینه های جانبی در مدل مقایسه ای است. برای اجرای واقعی لازم است قراردادها و حقوق به ریال و با تاریخ مرجع مشخص به صورت جداگانه تهیه و تبدیل شوند.
بازار دستگاه MRI در ایران و جهان؛ داده های قابل استناد و محدودیت ها
برآورد بازار MRI باید میان بازار خدمات تصویربرداری، تعداد اسکن های سالانه و بازار خرید خود دستگاه تمایز قائل شود. حتی افزایش تعداد اسکن ها الزاما به خرید دستگاه جدید منجر نمی شود؛ افزایش شیفت کاری، استفاده بهتر از دستگاه های موجود یا جایگزینی دستگاه فرسوده می تواند پاسخ متفاوتی به تقاضا بدهد. از طرف دیگر، ارزش تجهیزات واردشده در یک سال با نیاز بلندمدت کشور یکسان نیست. بنابراین پیش امکان سنجی یک کارخانه باید داده تجارت کالا، تعداد دستگاه فعال، عمر تجهیزات و پروژه های خرید را جدا نگه دارد.
اندازه تجارت جهانی و تفسیر اعداد
بر اساس داده های UN Comtrade بازنشر شده در پایگاه ABRAMS برای کد HS ۹۰۱۸۱۳، ارزش صادرات ثبت شده جهانی دستگاه های MRI در سال ۲۰۲۴ حدود ۵.۶۶ میلیارد دلار گزارش شده است. این عدد، تجارت کالایی ثبت شده است و اندازه بازار خدمات MRI، نرم افزار و قراردادهای نگهداری محسوب نمی شود. روش های پوشش گزارشگران و تجمیع اطلاعات در پایگاه های مختلف، از جمله CEPII BACI، یکسان نیستند؛ بنابراین اعداد متفاوت را نباید بدون توضیح مبنای آماری با هم ترکیب کرد. (منبع: پایگاه ABRAMS، داده های UN Comtrade برای تجارت MRI در سال ۲۰۲۴)
در تفسیر تجارت جهانی، قیمت ثبت شده هر محموله الزاماً بهای یک سامانه نو و کامل نیست. شرکت ها ممکن است تجهیز کامل، سامانه مستعمل، محموله جداشده یا کالای برگشتی را با ارزش های متفاوت ثبت کنند. همچنین فروش داخلی تولیدکنندگان بزرگ در کشور مبدا در آمار صادرات ظاهر نمی شود. برای تصمیم درباره ظرفیت کارخانه ایران، این رقم ۶.۱ میلیارد دلاری صرفا شاخصی از مقیاس تجارت جهانی و وجود زنجیره تامین چندملیتی است، نه اثبات قابلیت صادرات از ایران.
شواهد قابل اندازه گیری از تقاضای تجهیز در ایران
در پروژه ای با همکاری سازمان جهانی بهداشت، بانک جهانی و وزارت بهداشت ایران، برنامه تامین ۴۲ دستگاه MRI برای مراکز درمانی اعلام شده بود؛ طبق گزارش WHO تا ۳۱ اکتبر ۲۰۲۳ تعداد ۲۷ دستگاه MRI از این برنامه به مراکز تعیین شده تحویل شده بود. این اعداد نشان می دهند که در یک برنامه مشخص و محدود، تقاضای خرید در مقیاس چند ده دستگاه وجود داشته است؛ با این حال ۴۲ دستگاه کل بازار ایران در آن سال، ۲۷ دستگاه کل واردات کشور و هیچ یک فروش تضمین شده یک تولیدکننده جدید نیستند. (منبع: سازمان ملل، گزارش برنامه خرید ۴۲ و تحویل ۲۷ دستگاه MRI در ایران)
برای تفسیر کمی، تقسیم ۴۲ دستگاه برنامه یادشده بر طول ۲۱ ماهه تعریف شده برای برنامه، نرخ حسابی حدود ۲۴ دستگاه در سال را نشان می دهد؛ این محاسبه تنها بیانگر آهنگ متوسط فرضی همان برنامه در صورت توزیع یکنواخت تحویل است. تحویل واقعی لزوما یکنواخت نبوده و این نرخ را نباید به صورت تقاضای ملی سالانه معرفی کرد. علاوه بر این، WHO در گزارش مستقل ژوئن ۲۰۲۴ از استقرار ۶ دستگاه ۱.۵ تسلا با تامین مالی دولت ژاپن در بیمارستان های منتخب یاد کرده است؛ باید بررسی کرد که این پروژه از نظر پوشش زمانی و دستگاه ها با سایر برنامه های خرید همپوشانی نداشته باشد، و اعداد را بی دلیل جمع نزد. (منبع: سازمان جهانی بهداشت، استقرار ۶ دستگاه MRI با حمایت ژاپن در ایران)
آمار قابل اتکای عمومی و کامل برای تعداد دستگاه های MRI فعال در همه بخش های دولتی و خصوصی ایران در سال ۲۰۲۶، تولید داخلی ثبت شده و واردات و صادرات قطعی ایران به تفکیک تعداد دستگاه تحت HS ۹۰۱۸۱۳ در منابع بازیابی شده به دست نیامد. در نتیجه محاسبه رسمی «مصرف ظاهری = تولید داخلی + واردات – صادرات» برای آخرین سال ممکن نیست. هر ادعای دقیق درباره تعداد دستگاه جدید مورد نیاز کشور، بدون داده نصب شده، عمر و وضعیت بهره برداری و واردات تفکیکی، احتمال خطای جدی دارد. برای مرحله مطالعات اختصاصی، اخذ سری زمانی گمرک به تفکیک HS و وضعیت نو/مستعمل، داده نصب و بازنشستگی دستگاه ها و برنامه های تامین مراکز ضروری است.
یک مدل نیازسنجی قابل دفاع برای خریدهای جایگزینی به صورت «تعداد دستگاه فعال تقسیم بر عمر اقتصادی یا فنی قابل برنامه ریزی» آغاز می شود و سپس خالص توسعه ظرفیت افزوده می شود. برای نمونه کاملا فرضی، اگر موجودی فعال ۵۰۰ دستگاه و چرخه جایگزینی ۱۲ سال باشد، جریان جایگزینی نظری حدود ۴۲ دستگاه در سال خواهد بود؛ با فرض افزایش خالص سالانه ۱۰ دستگاه، نیاز نمونه حدود ۵۲ دستگاه می شود. هیچ یک از مقادیر ۵۰۰ و ۱۰ آمار تایید شده ایران نیستند. ارزش این مثال در نشان دادن شیوه محاسبه و وابستگی نتیجه به داده های پایه است، نه اعلام اندازه بازار واقعی.
واردات، صادرات و ملاحظات توسعه بازار
کد HS ۹۰۱۸۱۳ برای تحلیل تجارت خارجی قابل استفاده است اما داده منتشرشده در بعضی وب سایت های تجاری تنها چند رکورد منتخب ترخیص را نشان می دهد. برای نمونه در یک پایگاه تجمیع تعرفه سال ۱۴۰۴ پنج سابقه ارزیابی شده با مجموع ارزش اسمی حدود ۵.۷۷ میلیون دلار دیده می شود؛ این پنج ردیف «کل واردات سال ۱۴۰۴» نیستند و از آن ها نمی توان تعداد دستگاه کامل واردشده را استخراج کرد. مبادی ثبت شده می توانند کشور واسطه یا محل اظهار باشند و همیشه کشور سازنده مگنت یا دستگاه را نشان نمی دهند. (منبع: سازمان جهانی گمرک، طبقه بندی HS ۹۰۱۸۱۳؛ منبع: پایگاه گومرکس، ردیف ملی MRI در تعرفه ۱۴۰۵؛ غیررسمی)
در صادرات، شرایط ثبت محصول، خدمات فنی و قطعات یدکی، دسترسی به نرم افزار دارای مجوز و احتمال محدودیت نقل و انتقال فناوری پیش از بررسی عدد بازار اهمیت بنیادی دارد. داده قابل اتکایی که صادرات دستگاه کامل MRI ساخت ایران را برای سال ۲۰۲۵ یا ۲۰۲۶ با تعداد و ارزش ثابت کند در منابع بررسی شده یافت نشد؛ از این رو در سناریوی مالی هیچ فروش صادراتی فرض نشده است. این رویکرد محافظه کارانه به معنای نادیده گرفتن امکان صادرات آینده نیست، بلکه مانع اتکای پیش امکان سنجی به درآمد تایید نشده می شود.
پیش بینی وضعیت سرمایه گذاری طرح تولید دستگاه ام آر آی
ارزیابی مالی در پروژه MRI باید با انتخاب عمق ساخت آغاز شود. خط ساخت کامل مگنت، تجهیزات خلأ و ابررسانایی و کارخانه یکپارچه سازی با خرید مگنت، دو پروژه هم ارز نیستند. بودجه زیر صرفا برای واحد یکپارچه سازی با دو جایگاه آزمون و ظرفیت عملی ۱۲ دستگاه MRI ۱.۵ تسلا در سال تهیه شده است. همه مبالغ دلار آمریکا و سال مرجع اکتبر ۲۰۲۶ هستند؛ استعلام از سازنده خارجی، قرارداد تامین، مکان کارخانه، وضعیت مالیاتی و مدت مجوز می توانند ساختار هزینه واقعی را دگرگون کنند. هیچ نرخ تبدیل دلار به تومان در مدل استفاده نشده است تا ابهام میان نرخ های ارز موجب دقت کاذب نشود.
فرض های مبنا و دامنه مدل اقتصادی
ظرفیت عملی طراحی ۱۲ دستگاه در سال، برنامه فروش پس از تثبیت فعالیت ۱۰ دستگاه، ۲۵۰ روز کار در یک شیفت و نرخ استفاده از ظرفیت تجاری ۸۳.۳ درصد است. محصول، دستگاه MRI ابررسانای ۱.۵ تسلا با پیکربندی پایه، مونتاژ و آزمون داخلی و مگنت و زیرسامانه های حساس خریداری شده تعریف شده است. زمین فرضی ۶ هزار متر مربع، زیربنای سرپوشیده ۳۱۰۰ متر مربع و تعداد پرسنل ۳۴ نفر است. نرخ پذیرش بار اول آزمون ۹۵ درصد فرض می شود، اما دستگاه های دارای نقص قابل رفع پس از اصلاح و آزمون مجدد به محصول نهایی تبدیل می شوند. تعداد ۱۰ دستگاه فروخته شده از ظرفیت ۱۲ دستگاه کمتر است و از فرض فروش کامل ظرفیت خودداری شده است.
مدل، سال پایدار فعالیت را توصیف می کند و هزینه مالی راه اندازی سال صفر، تاخیر احتمالی تایید مقرراتی، مالیات، بهره تسهیلات، استهلاک تفصیلی دارایی ها و هزینه ارتقای نسل بعدی محصول را در جریان نقدی چندساله حل نکرده است. بنابراین اعداد سود عملیاتی به معنی اثبات بازده داخلی یا ارزش فعلی خالص نیستند. برای محاسبه معتبر IRR و NPV باید زمان بندی حداقل چندساله سرمایه گذاری، فروش پله ای، مالیات، نرخ تنزیل، سرمایه گذاری جایگزین، تغییر سرمایه در گردش و ارزش باقیمانده همراه با اسناد تامین مالی در دسترس باشد.
برآورد سرمایه ثابت و هزینه راه اندازی
در برآورد اولیه، بودجه ماشین آلات ۳.۴۷ میلیون دلاری با هزینه زمین و ساختمان یکی گرفته نمی شود. ساخت فضاهای آزمون محافظت شده در سرفصل ساختمان آمده، اما تجهیز و ابزار تخصصی داخل اتاق آزمون جزو ماشین آلات است. هزینه مهندسی و اعتبارسنجی اولیه نیز به طور مستقل ثبت می شود، چون در پروژه پزشکی پیشرفته، عدم تامین اعتبار آن ممکن است کل سرمایه فیزیکی را بدون امکان عرضه محصول رها کند.
| جزء سرمایه ثابت | مبنای محاسبه یا توضیح | بودجه فرضی (میلیون دلار) |
|---|---|---|
| زمین | ۶۰۰۰ متر مربع با فرض ۱۰۰ دلار بر متر مربع | 0.600 |
| ساختمان و فضاهای حفاظت شده | ۳۱۰۰ متر مربع و اجزای آزمون وابسته به ساختمان | 2.415 |
| محوطه سازی و مسیرهای حمل | بارگیری و دسترسی ایمن | 0.250 |
| ماشین آلات، ابزار مونتاژ و آزمایشگاه | مجموعه شش گروه تجهیزات پیش گفته | 3.470 |
| نصب، راه اندازی و آموزش | هزینه فعالیت های فنی پیش از تولید پایدار | 0.550 |
| مهندسی محصول، مستندسازی و اعتبارسنجی اولیه | توسعه و آزمون پیش تولید، فرض مطالعاتی | 0.800 |
| مخارج پیش از بهره برداری | تشکیل ساختار کیفیت و سایر هزینه های پیش راه اندازی | 0.450 |
| ذخیره پیش بینی نشده | پوشش اولیه عدم قطعیت سرمایه ثابت | 0.900 |
| جمع سرمایه ثابت با زمین | کل برآورد مطالعاتی | 9.435 |
به این ترتیب سرمایه ثابت بدون زمین حدود ۸.۸۳۵ میلیون دلار و با زمین حدود ۹.۴۳۵ میلیون دلار محاسبه می شود. مبلغ فوق شامل موجودی قطعات برای تولید سالانه، مطالبات از خریداران یا ذخیره نقدینگی بهره برداری نیست؛ این اقلام زیر عنوان سرمایه در گردش بررسی می شوند. همچنین بودجه تحقیق و توسعه فرض شده، ساخت و اختراع مگنت از ابتدا را پوشش نمی دهد و صرفا برای مهندسی و اعتبارسنجی پیکربندی انتخابی است.
هزینه خرید یک دستگاه کامل MRI با قیمت تجهیزات کارخانه برابر نیست. به عنوان یک شاهد از مقیاس بازار خرید محصول کامل، در یک قرارداد اعلام شده برای سیستم MAGNETOM Sola در بریتانیا در سال ۲۰۲۵ رقم حدود ۱.۱۸ میلیون پوند ثبت شده است؛ این قرارداد، دامنه اقلام، خدمات، مالیات و شرایط خاص خود را دارد و نمی توان آن را بدون بررسی صورت قرارداد، قیمت کارخانه در ایران دانست. به همین دلیل، رقم قیمت فروش مفروض مدل حاضر از این داده به روش مکانیکی استخراج نشده است. (منبع: گزارش ثانویه قرارداد خرید دستگاه MRI در بریتانیا، سال ۲۰۲۵)
سرمایه در گردش مورد نیاز کارخانه
ساخت MRI سرمایه در گردش بالایی نیاز دارد، زیرا بخش اصلی بهای تولید، زیرسامانه های وارداتی گران قیمت است و فاصله زمانی سفارش مگنت تا تحویل دستگاه نهایی می تواند طولانی باشد. محاسبه زیر بر پایه فروش ۱۰ دستگاه در سال و خرید سالانه ۸.۲۵ میلیون دلار قطعه و مواد است؛ همه روزهای مالی بر اساس ۳۶۵ روز تقویمی محاسبه شده اند، به جز زمان اشغال خط که بر مبنای ۲۵۰ روز کاری است.
اگر پوشش موجودی قطعات را ۹۰ روز تقویمی فرض کنیم، ذخیره مواد و قطعات برابر با ۸.۲۵ میلیون دلار ضربدر ۹۰ تقسیم بر ۳۶۵ یا حدود ۲.۰۳ میلیون دلار است. موجودی کالای در جریان ساخت، با فرض حضور میانگین معادل ۱.۴ دستگاه و ارزش قطعات مصرف شده ۸۲۵ هزار دلار برای هر دستگاه، نزدیک ۱.۱۶ میلیون دلار می شود. یک دستگاه آماده تحویل با ارزش هزینه متغیر ۸۹۰ هزار دلار در موجودی محصول نهایی منظور شده است. فرض دوره وصول مطالبات ۴۵ روز بر مبنای فروش سالانه ۱۳.۵ میلیون دلار، حدود ۱.۶۶ میلیون دلار سرمایه را در حساب دریافتنی درگیر می کند. برای نقدینگی عملیاتی نیز ۴۵۰ هزار دلار در نظر گرفته شده است.
در صورت تامین اعتبار ۳۰ روزه از فروشندگان قطعات، بدهی تجاری تقریبی معادل ۸.۲۵ میلیون دلار ضربدر ۳۰ تقسیم بر ۳۶۵ یا نزدیک ۶۸۰ هزار دلار از نیاز خالص کاسته می شود. حاصل تقریبی ۲.۰۳ + ۱.۱۶ + ۰.۸۹ + ۱.۶۶ + ۰.۴۵ منهای ۰.۶۸، حدود ۵.۵۲ میلیون دلار سرمایه در گردش است. فرض اعتبار ۳۰ روزه ممکن است برای مگنت یا خرید بین المللی قابل دستیابی نباشد؛ در آن صورت این مبلغ کمتر از نیاز واقعی خواهد بود. همچنین پیش پرداخت سفارش خارجی، ضمانت نامه و تغییر زمان وصول باید در مدل اجرایی افزوده شوند.
بنابراین سرمایه گذاری اولیه فرضی برای سناریوی مبنا برابر با ۹.۴۳۵ میلیون دلار سرمایه ثابت با زمین + حدود ۵.۵۱۶ میلیون دلار سرمایه در گردش = تقریبا ۱۴.۹۵ میلیون دلار است. این برآورد با دقت دو رقم اعشار برای مقایسه بودجه ای مناسب است، اما میزان واقعی باید با پیشنهاد قیمت، نقشه اجرایی و قراردادهای پرداخت بازسازی شود. استفاده از عدد ۱۴.۹۵ میلیون دلار بدون کنار آن آوردن توضیح فرضیات، برداشت نادرست از دقت برآورد ایجاد خواهد کرد.
برآورد فروش و هزینه های عملیاتی در سال پایدار
برای محاسبه درآمد، قیمت فروش متوسط هر سامانه شامل پیکربندی تعریف شده و تعهدات اولیه نصب در این مثال ۱.۳۵ میلیون دلار فرض می شود؛ این قیمت نه نرخ مصوب است و نه میانگین مشاهده شده معاملات ایران. با فروش واقعی ۱۰ دستگاه در سال، درآمد مفروض به ۱۳.۵ میلیون دلار می رسد. هزینه قطعات تحویل شده برای ۱۰ دستگاه ۸.۲۵ میلیون دلار و جمع هزینه های متغیر اضافی مونتاژ، آزمون مصرفی، حمل و استقرار و ذخیره ضمانت اولیه ۶۵۰ هزار دلار است؛ بنابراین هزینه متغیر کل حدود ۸.۹ میلیون دلار برآورد می شود.
در هزینه های ثابت سالانه، ۸۵۰ هزار دلار برای حقوق و مزایای بارگذاری شده ۳۴ نفر، ۳۰۰ هزار دلار برای هزینه های کیفیت و ارزیابی، ۲۴۰ هزار دلار برای نگهداری و قراردادهای نرم افزاری، ۲۲۰ هزار دلار برای اداره و بیمه و ۲۴۰ هزار دلار برای فعالیت های مهندسی و توسعه مستمر فرض شده است. مجموع این اقلام ۱.۸۵ میلیون دلار است. پس اختلاف فروش و هزینه متغیر برابر ۴.۶ میلیون دلار و مازاد پیش از کسر هزینه ثابت ۴.۶ میلیون دلار خواهد بود؛ پس از هزینه های ثابت، EBITDA نمونه حدود ۲.۷۵ میلیون دلار در سال پایدار یا نزدیک ۲۰.۴ درصد درآمد می شود. این رقم پیش از استهلاک، هزینه تامین مالی و مالیات است و نباید سود خالص نامیده شود.
نباید فروش سال پایدار را به سال اول فعالیت تعمیم داد. ممکن است بخشی از خط پیش از تکمیل آزمون نوعی یا تایید نهایی آماده باشد اما امکان عرضه تجاری محدود بماند. همچنین در عقد قراردادهای بزرگ تجهیزات پزشکی، مرحله نصب، آموزش و پذیرش نهایی بر زمان شناسایی درآمد و دریافت وجه اثر دارد. در نتیجه برای تصمیم اعتباری یا جذب سرمایه، جریان نقدی ماهانه و سالانه ضروری است؛ هیچ یک از ارقام درآمد این مقاله، وعده فروش یا سفارش قطعی محسوب نمی شوند.
تفسیر شاخص های مالی و ریسک برآورد
مقایسه ۲.۷۵ میلیون دلار EBITDA نمونه با حدود ۱۴.۹۵ میلیون دلار سرمایه گذاری اولیه، صرفا مقیاس سودآوری عملیاتی مفروض در یک سال پایدار را نشان می دهد. این مقایسه جانشین بازده اقتصادی چندساله یا دوره بازیافت نقدینگی نیست. ارزش اصلی پیش امکان سنجی در این مرحله آن است که نشان دهد بخش بزرگی از سرمایه لازم، نه به ماشین تراش یا سالن مونتاژ، بلکه به قطعات گران قیمت در گردش و توان آزمون محصول اختصاص دارد.
مدل با فرض قانونی بودن دسترسی به زیرسامانه ها، عدم نیاز به توسعه مگنت و امکان دستیابی به حقوق نرم افزار پایه ساخته شده است. اگر هر یک از این مفروضات فراهم نشود، تهیه طرح مالی تنها با افزایش یک ردیف هزینه قابل اصلاح نیست؛ ممکن است کل معماری محصول و مدل اجرای طرح نیازمند بازتعریف شود. تصمیم نهایی باید به اخذ موافقت اصولی مناسب، تایید مسیر مقرراتی، قرارداد تامین کننده قابل اتکا و برآورد فنی طراحی سایت مشروط شود.
چک لیست عددی شاخص های کلیدی سرمایه گذاری
| شاخص | مقدار سناریوی مبنا | نوع داده |
|---|---|---|
| سال مرجع قیمت و ارز | اکتبر ۲۰۲۶، دلار آمریکا | مبنای مطالعاتی |
| محصول پایه | MRI ابررسانای ۱.۵ تسلا | فرض طراحی |
| ظرفیت عملی طراحی | ۱۲ دستگاه در سال | محاسبه گلوگاه |
| فروش مفروض سال پایدار | ۱۰ دستگاه در سال | فرض مطالعاتی |
| روز و شیفت کاری | ۲۵۰ روز، یک شیفت ۸ ساعته | فرض عملیاتی |
| جایگاه آزمون | ۲ جایگاه | فرض طراحی |
| زمین و زیربنا | ۶۰۰۰ و ۳۱۰۰ متر مربع | برآورد مهندسی |
| تعداد کارکنان | ۳۴ نفر | برآورد مهندسی |
| بهای قطعات یک دستگاه | ۸۲۵ هزار دلار | فرض هزینه |
| بودجه ماشین آلات و تجهیزات کارخانه | ۳.۴۷ میلیون دلار | بودجه مطالعاتی |
| سرمایه ثابت بدون زمین | ۸.۸۴ میلیون دلار | جمع محاسباتی گرد شده |
| سرمایه ثابت با زمین | ۹.۴۴ میلیون دلار | جمع محاسباتی گرد شده |
| سرمایه در گردش | ۵.۵۲ میلیون دلار | جمع محاسباتی گرد شده |
| سرمایه گذاری اولیه | حدود ۱۴.۹۵ میلیون دلار | برآورد سناریوی واحد |
| فروش سال پایدار | ۱۳.۵ میلیون دلار | ۱۰ × ۱.۳۵ میلیون دلار |
| EBITDA سال پایدار | حدود ۲.۷۵ میلیون دلار | محاسبه فرضی قبل از مالیات و تامین مالی |
ریسک های اجرایی و معیار تصمیم برای ورود به پروژه
ریسک اصلی تولید MRI فقط افزایش قیمت قطعات نیست؛ احتمال دارد یک زیرسامانه کلیدی بعد از خرید قابل استفاده در محصول تجاری نباشد. اگر مجوز نرم افزار یا مدارک فنی مگنت محدود باشد، ارزش فیزیکی قطعات ممکن است حفظ شود اما امکان تایید سیستم کامل از بین برود. برای کاهش این مشکل، پیش از خرید بلندمدت باید تفاهم فنی شامل مشخصات رابط ها، دسترسی به نسخه های نرم افزار، دامنه آزمون، قابلیت تعمیر و حق تامین قطعات یدکی منعقد شود.
ریسک دوم از اعتبارسنجی و ایمنی ناشی می شود. دستگاه MRI باید توانایی تولید تصویر با کیفیت تکرارپذیر را همراه با رعایت حدود ایمنی اثبات کند. تغییر تامین کننده کویل، گرادیان یا الگوریتم بازسازی ممکن است نیازمند تکرار بخشی از آزمون ها باشد. بنابراین بودجه مهندسی و مدیریت تغییرات نباید در مسیر کاهش سرمایه اولیه حذف شود. ضعف مستندسازی حتی در صورت عملکرد قابل قبول نمونه اولیه می تواند عرضه قانونی محصول را به تعویق اندازد.
ریسک سوم، تمرکز تامین بر چند منبع خارجی و مدت تحویل طولانی است. در ساخت محصولی با ۸۲۵ هزار دلار قطعه برای هر دستگاه در مدل مبنا، تاخیر سه ماهه در ورود مگنت می تواند سرمایه خوابیده قابل توجهی ایجاد کند. قرارداد تامین باید شامل ضمانت اصالت و سازگاری، تعهدات فنی، شرایط حمل، تامین قطعه یدکی و رویه جبران عیب باشد. خرید از واسطه فاقد حق دسترسی به سازنده اصلی، ریسک تعمیرپذیری و ارائه خدمات را بیشتر می کند.
معیار ورود به مطالعات اختصاصی، پاسخ مثبت و مستند به چند پرسش است:
- آیا تامین کننده امکان عرضه قانونی و پایدار مگنت و زیرسامانه های اصلی را دارد؟
- آیا ادعای بالینی و مسیر مقرراتی برای مدل انتخابی روشن است؟
- آیا امکان آزمون مستقل و کنترل شده هر دستگاه وجود دارد؟
- آیا سرمایه لازم برای قطعات وارداتی در گردش تامین می شود؟
- و آیا برنامه نصب، آموزش و نگهداری محصول بعد از تحویل از ابتدا تعریف شده است؟
سرمایه گذاری پیش از پاسخ به این پرسش ها، به معنی انتقال ریسک فنی به دارایی های ثابت غیرقابل استفاده خواهد بود.
جمع بندی امکان سنجی تولید دستگاه MRI
برای صنعت تجهیزات پزشکی ایران، مسیر ورود مرحله ای به یکپارچه سازی و آزمون MRI با زیرسامانه های معتبر، از نظر کنترل دامنه پروژه با توسعه مستقل مگنت ابررسانا تفاوت اساسی دارد. یک واحد با ظرفیت عملی ۱۲ دستگاه ۱.۵ تسلا در سال، دو جایگاه آزمون، ۶ هزار متر مربع زمین و حدود ۳۴ نفر نیروی انسانی در این مقاله صرفا به عنوان سناریوی محاسباتی بررسی شد. با فروض هزینه سال ۲۰۲۶، سرمایه ثابت حدود ۹.۴۴ میلیون دلار، سرمایه در گردش حدود ۵.۵۲ میلیون دلار و سرمایه گذاری اولیه حدود ۱۴.۹۵ میلیون دلار به دست آمد؛ این ارقام باید با استعلام و طراحی واقعی بازبینی شوند.
پیش از سرمایه گذاری، تامین مگنت و حقوق نرم افزار، اعتبارسنجی ایمنی و کیفیت، مجوزهای مربوط و امکان تکرار آزمون در کارخانه باید از نظر فنی و حقوقی قابل اثبات باشد. داده های رسمی موجود نشان می دهند خرید تجهیزات MRI در ایران در قالب برنامه های مشخص انجام شده، اما در نبود آمار جامع به روز نصب، واردات و تولید داخلی، هیچ رقم قطعی برای بازار سالانه کشور قابل استخراج نیست. بنابراین خروجی مناسب این مرحله تصمیم درباره ورود به مطالعه اختصاصی، مذاکره با تامین کننده اصلی و تهیه مدل مالی قراردادی است، نه تصویب فوری بودجه بر مبنای نمونه عددی مقاله.
