طرح توجیهی تولید رطوبت سنج

توسط مرتضی بهروزی نژاد
۱۴۰۳/۰۸/۲۹
در طرح صنعتی
طرح تولید رطوبت‌ سنج

طرح توجیهی تولید رطوبت سنج به بررسی امکان طراحی، مونتاژ، آزمون و عرضه ابزارهایی می پردازد که میزان رطوبت هوا یا مواد را اندازه گیری و به مقدار قابل استفاده برای کاربر تبدیل می کنند. در رطوبت سنج محیطی، خروجی معمولا رطوبت نسبی بر حسب درصد RH و در بسیاری از مدل ها دمای هوا است؛ اما در رطوبت سنج چوب، غلات یا مصالح، کمیت مورد اندازه گیری میزان آب موجود در ماده است. یکسان گرفتن این دو گروه سبب خطا در انتخاب حسگر، روش کالیبراسیون، استاندارد و حتی برآورد سرمایه اولیه می شود.

این مقاله برای ارزیابی اولیه سرمایه گذاری طرح توجیهی تولید رطوبت سنج تدوین شده است. ارقام مربوط به ایران که از پایگاه آماری رسمی نقل می شوند، با سال مرجع معرفی شده اند؛ ارقام ظرفیت، فضای کارخانه، قیمت فروش، سرمایه گذاری و سودآوری سناریوی مالی، فرض مطالعاتی یا برآورد مهندسی هستند و به منزله استعلام قطعی و تضمین بازده طرح محسوب نمی شوند.

فهرست مطالب
  1. دامنه محصولات طرح توجیهی تولید رطوبت سنج
  2. فناوری اندازه گیری رطوبت و انتخاب معماری محصول
  3. مواد اولیه و قطعات مورد نیاز تولید رطوبت سنج
  4. فرآیند تولید رطوبت سنج از طراحی تا کالیبراسیون
  5. ماشین آلات و تجهیزات خط تولید رطوبت سنج
  6. ظرفیت تولید و الزامات فضایی کارخانه
  7. معرفی کد آیسیک و کد محصول رطوبت سنج
  8. کد تعرفه گمرکی و HS Code رطوبت سنج
  9. استانداردها، کالیبراسیون و الزامات مجوز
  10. بازار تولید رطوبت سنج، واردات و صادرات ایران
  11. پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید رطوبت سنج
  12. ریسک های فنی و اجرایی و مسیر تصمیم گیری سرمایه گذار
  13. سؤالات متداول

دامنه محصولات طرح توجیهی تولید رطوبت سنج

برای ورود صنعتی با سرمایه محدود، تولیدکننده می تواند حسگرهای کالیبره کارخانه ای، مدار چاپی و قطعات الکترونیکی را خریداری کند و روی طراحی برد، نرم افزار، بدنه، مونتاژ، کنترل کیفیت و خدمات کالیبراسیون تمرکز داشته باشد. تولید خود تراشه MEMS یا ساخت المان پلیمری رطوبت سنج، پروژه ای متفاوت با نیاز به فناوری نیمه هادی، اتاق تمیز، تجهیزات لایه نشانی و مقیاس تولید بسیار بالاتر است؛ بنابراین در سناریوی مبنای این مقاله لحاظ نشده است.

انواع رطوبت سنج و تفاوت فنی آنها

گروه محصول فناوری متداول خروجی و کاربرد ملاحظه سرمایه گذاری
رطوبت سنج محیطی رومیزی/دستی حسگر خازنی پلیمری دیجیتال RH و دما؛ اتاق، انبار و گلخانه مونتاژ ساده تر، هزینه قطعات پایین تر
ترانسمیتر رطوبت صنعتی حسگر خازنی با پروب محافظ و پردازنده RH، دما، نقطه شبنم محاسباتی و خروجی صنعتی آزمون پایداری و حفاظت بدنه مهم تر
دیتالاگر دما و رطوبت حسگر دیجیتال، حافظه و زمان سنج ثبت سری زمانی، هشدار و گزارش نیازمند نرم افزار و اعتبارسنجی داده
رطوبت سنج چوب و مصالح مقاومت الکتریکی یا ثابت دی الکتریک درصد رطوبت ماده و جبران سازی گونه/دما نیازمند نمونه مرجع ماده و ضرایب اختصاصی
رطوبت سنج غلات و دانه ها اندازه گیری الکتریکی و مدل تجربی درصد رطوبت محصول با کالیبراسیون اختصاصی نیازمند داده مرجع چند نوع محصول

برای مدل های صنعتی، ویژگی های IP، پایداری در رطوبت بالا، حفاظت در برابر میعان، امکان تعویض پروب و خروجی هایی نظیر Modbus RTU یا ۴ تا ۲۰ میلی آمپر می توانند هزینه محصول را چند برابر یک نمایشگر خانگی کنند. در کاربردهایی مانند اتاق تمیز و محفظه آزمون، اطمینان اندازه گیری و قابلیت ردیابی نتایج مهم تر از صرفا داشتن نمایشگر دقیق است.

مشخصات فنی هدف برای محصولات منتخب

در یک خانواده محصول اقتصادی، تعریف مشخصات باید از نیاز کاربرد شروع شود. برای یک رطوبت سنج محیطی قابل حمل می توان بازه نمایش ۰ تا ۱۰۰ درصد RH، دمای محیط، تفکیک پذیری نمایش ۰٫۱ درصد RH و دقت هدف سامانه مثلا حدود ±۳ درصد RH در بخش متعارف دامنه را بررسی کرد. برای ترانسمیتر صنعتی می توان هدف سختگیرانه تری مانند ±۲ درصد RH در دمای مرجع، حفاظت صنعتی مناسب و ثبات بلندمدت انتخاب کرد. این اعداد «هدف طراحی» هستند، نه دقت تضمین شده محصول تولید نشده.

نمونه واقعی فناوری، حسگر SHT40 شرکت Sensirion با دقت اسمی ±۱٫۸ درصد RH و رابط I²C است؛ مدل SHT45 طبق مشخصات سازنده دقت معمول ±۱ درصد RH، دقت دمایی ±۰٫۱ درجه سانتی گراد و زمان پاسخ معمول حدود ۴ ثانیه دارد. این مقادیر ویژگی خود حسگر در شرایط تعیین شده سازنده هستند و نباید بدون احتساب خطای بدنه، خودگرمایی برد، محل نصب، آلودگی و کالیبراسیون به عنوان دقت دستگاه نهایی اعلام شوند. (منبع: سنسوریون، مشخصات فنی حسگر SHT45)

فناوری اندازه گیری رطوبت و انتخاب معماری محصول

انتخاب فناوری نه فقط دقت، بلکه هزینه ساخت، تامین قطعه، نرخ خرابی و برنامه کالیبراسیون را تعیین می کند. به همین دلیل مناسب است پیش از خرید خط تولید، نمونه اولیه چند فناوری در شرایط دمایی و رطوبتی کاربرد واقعی آزمایش شود.

حسگرهای خازنی و مقاومتی برای رطوبت هوا

در حسگر خازنی، جذب بخار آب توسط لایه حساس موجب تغییر ثابت دی الکتریک و ظرفیت الکتریکی می شود؛ مدار مجتمع این تغییر را به مقدار دیجیتال یا آنالوگ تبدیل می کند. مزیت آن، اندازه کوچک، مصرف برق پایین و قابلیت مونتاژ SMT است. فناوری مقاومتی نیز تغییر مقاومت ماده جاذب در برابر رطوبت را ثبت می کند، اما در محیط های آلوده و با سابقه میعان ممکن است رفتار متفاوتی داشته باشد. در هر دو روش، منحنی جبران سازی دما و مسئله پایداری در طول زمان اهمیت دارند.

خرید حسگر دیجیتال کالیبره شده زمان توسعه را کوتاه می کند؛ با این حال تولیدکننده باید محدودیت فرایند لحیم کاری، اثر فلاکس و بخار حلال، جانمایی کنار رگولاتور و LCD، نفوذ مناسب هوا به محفظه و امکان تعویض حسگر را بررسی کند. نصب سنسور پشت یک دیواره بسته یا در مجاورت منبع حرارت می تواند دقت عملی را به شکل محسوسی کاهش دهد، حتی اگر دیتاشیت حسگر مناسب باشد.

اندازه گیری رطوبت مواد جامد؛ چرا خط جداگانه لازم است؟

در چوب، رطوبت سنج سوزنی مقاومت مسیر بین الکترودها را اندازه می گیرد و دستگاه بدون سوزن غالبا از پاسخ دی الکتریک ماده استفاده می کند. رابطه سیگنال با درصد رطوبت وابسته به گونه چوب، چگالی، جهت الیاف، دما و ضخامت نمونه است. برای غلات نیز رابطه اندازه گیری به نوع دانه، دمای محصول و حتی رقم و نحوه پرشدن محفظه وابسته می شود. بنابراین نمی توان برد رطوبت سنج محیطی را تنها با تغییر نرم افزار، دستگاه اندازه گیری دقیق رطوبت غلات یا بتن نامید.

برای سنجش رطوبت مواد، مرجع اندازه گیری معمولا روش مستقیم جرم سنجی و خشک کردن نمونه تحت روش معتبر ویژه همان ماده است. توسعه محصول قابل دفاع نیازمند نمونه های مرجع در چند سطح رطوبتی، چند نوع ماده، آزمایش تکرارپذیری و تصحیح دماست. استاندارد ASTM D4444-۲۵ برای استانداردسازی و کالیبراسیون آزمایشگاهی رطوبت سنج دستی چوب و ISO ۷۷۰۰-۱:۲۰۰۸ برای بررسی عملکرد رطوبت سنج غلات در حین استفاده نمونه هایی از این تفاوت روش هستند. (منبع: ASTM، استاندارد D4444-۲۵ برای رطوبت سنج چوب؛ منبع: سازمان بین المللی استاندارد، ISO ۷۷۰۰-۱:۲۰۰۸)

سیستم نهفته، نرم افزار و قابلیت ثبت داده

یک معماری پایه شامل حسگر رطوبت و دما، میکروکنترلر، واحد تغذیه، نمایشگر یا رابط صنعتی، حافظه تنظیمات و محفظه است. نرم افزار باید خواندن صحیح I²C، تشخیص قطع ارتباط حسگر، فیلتر نمونه برداری، ذخیره ضرایب کالیبراسیون، کنترل خطای حافظه و نمایش هشدار خارج از محدوده را انجام دهد. در دیتالاگر، ثبت زمان معتبر و شیوه بازیابی داده پس از قطع برق از ویژگی های حیاتی است.

برای مدل صنعتی، باید درباره جداسازی ورودی تغذیه، حفاظت ESD و Surge متناسب با محیط، تحمل نویز، کیفیت کانکتورها، طول کابل و رفتار امن در حالت خطا تصمیم گرفت. اضافه کردن درگاه بی سیم بدون ارزیابی نیاز و مقررات، لزوما ارزش بیشتری نسبت به رابط سیمی پایدار ایجاد نمی کند.

مواد اولیه و قطعات مورد نیاز تولید رطوبت سنج

زنجیره مواد این پروژه مبتنی بر قطعات الکترونیکی و مکانیکی است و وزن مواد خام شاخص مناسبی برای ظرفیت محسوب نمی شود. اقلام اصلی عبارت اند از:

  • IC حسگر رطوبت و دما، میکروکنترلر، برد FR-۴ و مونتاژ SMT/THT
  • نمایشگر، باتری یا آداپتور، رگولاتور، کلید، کانکتور، کابل
  • بدنه تزریقی ABS یا پلی کربنات، فیلتر محافظ، پیچ و اتصالات
  • لیبل سریال و بسته بندی

در ترانسمیتر صنعتی، پروب فلزی، کابل مقاوم، قطعات آب بندی و خروجی صنعتی سهم بالاتری از بهای تمام شده دارند.

در اکتبر ۲۰۲۶، فهرست توزیع کننده DigiKey برای SHT40-AD1B-R3 در سفارش ۱۰۰۰ عددی قیمت حدود ۱٫۲۵ دلار و در سفارش ۱۰ هزار عددی حدود ۱٫۱۳ دلار برای هر حسگر را نشان می دهد. این قیمت مرجع سفارش در بازار خارجی است و هزینه حمل، تامین مالی، ریسک مسیر واردات، مالیات و افت تولید در ایران را شامل نمی شود. اختلاف قیمت خرید ۱۰ یا ۱۰۰۰ حسگر باید در مدل مواد و گردش موجودی منعکس شود. (منبع: دیجی کی، قیمت حجمی حسگر SHT40)

نیاز سالانه قطعات در سناریوی مبنا

فرض این مطالعه، ظرفیت اسمی ۱۲ هزار دستگاه سالم در سال با ترکیب ۹ هزار رطوبت سنج محیطی و ۳ هزار ترانسمیتر صنعتی است. با بازده نهایی سالم ۹۵ درصد، برای تحویل ظرفیت اسمی حدود ۱۲۶۳۲ مجموعه قطعه و حسگر باید وارد فرایند شود؛ تقسیم این نیاز تقریبا ۹۴۷۴ مجموعه برای مدل محیطی و ۳۱۵۸ مجموعه برای مدل صنعتی خواهد بود. افزون بر این، موجودی اطمینان اقلام بحرانی باید جداگانه متناسب با زمان تامین تعیین شود.

شاخص مواد و مونتاژ مدل محیطی مدل صنعتی
محصول سالم برنامه سالانه ۹۰۰۰ دستگاه ۳۰۰۰ دستگاه
مجموعه ورودی با Yield معادل ۹۵٪ حدود ۹۴۷۴ مجموعه حدود ۳۱۵۸ مجموعه
فرض هزینه مستقیم قطعات و بسته بندی هر ورودی ۱۳ دلار ۴۲ دلار
فرض ارزش خرید سالانه در ظرفیت اسمی حدود ۱۲۳ هزار دلار حدود ۱۳۳ هزار دلار

هزینه مستقیم ۱۳ و ۴۲ دلار، برآورد مطالعاتی کل مجموعه قطعات و بسته بندی است و قیمت قطعی تامین کننده خاص محسوب نمی شود. در مدل صنعتی، هزینه کابل و پروب، بدنه مقاوم و برد خروجی، بزرگ ترین علت تفاوت با مدل محیطی هستند. برای پیشگیری از توقف خط، انتخاب حداقل دو تامین کننده قابل ارزیابی برای قطعات جانشین پذیر و تست نمونه اولیه هر تغییر قطعه ضروری است.

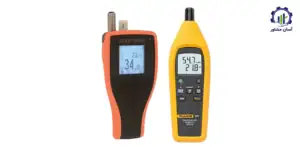

فرآیند تولید رطوبت سنج از طراحی تا کالیبراسیون

جریان اصلی تولید در این طرح چنین است: تعریف مشخصات و طراحی محصول ← خرید و بازرسی قطعات ← مونتاژ برد الکترونیکی ← برنامه ریزی میکروکنترلر ← مونتاژ مکانیکی ← آزمون عملکرد ← آزمون رطوبت و کالیبراسیون ← آزمون نهایی، ردیابی سریال و بسته بندی. نقطه کلیدی این زنجیره آن است که مونتاژ موفق به تنهایی نشانه دستگاه اندازه گیری معتبر نیست؛ بخش آزمون و کالیبراسیون باید همزمان با خط طراحی شود.

طراحی مهندسی، نمونه سازی و تایید طراحی

کار با سند مشخصات محصول شامل دامنه رطوبت و دما، دقت هدف، شرایط محیط، ولتاژ تغذیه، کلاس بدنه، رابط کاربر، عمر مورد انتظار و معیار پذیرش آغاز می شود. طراحی شماتیک و PCB، مدل سه بعدی بدنه، Firmware و روش آزمون باید در چند نمونه مهندسی بررسی شوند. برای نمونه، قرار دادن حسگر در معرض اختلاف دمای ایجاد شده توسط مدار تغذیه باید در شرایط واقعی با آزمون حرارتی ارزیابی شود، نه اینکه فقط با دقت اعلام شده حسگر درباره محصول تصمیم بگیریم.

پیش از ساخت قالب تزریق صنعتی، حداقل یک دور نمونه سازی مکانیکی و آزمون چیدمان سنسور ضروری است. هزینه اصلاح قالب پس از شروع تولید انبوه معمولا بسیار بیشتر از اصلاح چاپ سه بعدی یا ماشین کاری نمونه اولیه است؛ از این رو بودجه طراحی صنعتی و مهندسی آزمون باید جزو سرمایه اولیه دیده شود.

کنترل ورودی قطعات و آماده سازی برد

در مرحله ورود، اصالت حسگر، شماره پارت، شرایط حمل و نگهداری، رطوبت پذیری بسته قطعات، سلامت LCD، ضخامت و کیفیت PCB و تعداد اقلام بر اساس BOM کنترل می شود. تست ۱۰۰ درصد هر قطعه کم ارزش نیست؛ برای قطعات گران یا دارای ریسک تامین، نمونه گیری آماری و کنترل سوابق سری ساخت می تواند مناسب تر باشد. قطعات حساس به تخلیه الکترواستاتیکی در محیط ESD محافظت شده نگهداری می شوند.

مونتاژ SMT، لحیم کاری و بازرسی برد

خمیر قلع به کمک شابلون روی پدهای برد قرار می گیرد؛ دستگاه Pick-and-Place قطعات SMD را می چیند و کوره Reflow با پروفایل حرارتی تایید شده اتصال الکتریکی ایجاد می کند. قطعات THT یا کانکتورها در ایستگاه جداگانه مونتاژ می شوند. قبل از تیراژ، پروفایل Reflow باید با محدودیت حسگر انتخابی سازگار باشد؛ قرارگیری سنسور در معرض شستشو یا مواد فرار نامناسب می تواند باعث خطای تدریجی شود.

پس از مونتاژ، بازرسی چشمی و در تیراژ بالاتر AOI برای جهت قطعات، پل لحیم، قطعه جابه جا شده و نقص لحیم انجام می شود. بردهای معیوب پیش از اتصال به بدنه جداسازی می شوند تا هزینه دوباره کاری کاهش یابد. خروجی این مرحله، برد الکتریکی پذیرش شده و ثبت شده با شناسه تولید است.

برنامه ریزی، مونتاژ بدنه و آزمون عملکرد

Firmware با Fixture پروگرام وارد میکروکنترلر می شود؛ نسخه نرم افزار، شماره سریال، شناسه سخت افزار و پارامترهای اولیه در حافظه ثبت می شوند. سپس برد، نمایشگر، کلیدها، پروب، فیلتر و درپوش ها مونتاژ شده و پیچ ها با گشتاور کنترل شده بسته می شوند. در این نقطه تست روشن شدن، جریان مصرفی، ارتباط حسگر، صحت نمایش، کلیدها، آلارم، ارتباط سریال و پایداری تغذیه برای تمام دستگاه ها مناسب است.

در مدل صنعتی باید سناریوهای قطع کابل، سیم بندی معکوس در حد حفاظت طراحی شده، خطای خروجی ۴ تا ۲۰ میلی آمپر، ارتباط Modbus و نشت احتمالی از محفظه در نظر گرفته شوند. نوع آزمون آب بندی یا IP باید مطابق طراحی و بازار هدف تعریف شود؛ ادعای IP بدون آزمون معتبر قابل اتکا نیست.

کالیبراسیون رطوبت و کنترل پایداری

کالیبراسیون مجموعه کامل، ترجیحا در اتاقک رطوبت کنترل شده، با ابزار مرجع دارای گواهی معتبر انجام می شود. برای مثال در شرایط مرجع حدود ۲۵ درجه سانتی گراد، نقاط نزدیک ۳۵ و ۷۵ درصد RH می توانند برای یک طرح کنترل دو نقطه ای انتخاب شوند؛ انتخاب نهایی نقاط باید از دامنه کاربرد و دستورالعمل آزمون محصول به دست آید. در هر نقطه، پایدارشدن دمای سنسور، زمان پاسخ، یکنواختی محیط محفظه و تفاوت مرجع تا دستگاه ثبت می شود.

دقت ابزار مرجع، عدم قطعیت کالیبراسیون مرجع، تغییرات مکانی اتاقک، تکرارپذیری DUT، تفکیک پذیری و رانش زمانی در بودجه عدم قطعیت وارد می شوند. برای یک محصول با دقت ادعایی ±۲ درصد RH، استفاده از مرجع نامناسب که خود عدم قطعیت هم مرتبه دارد قابل دفاع نیست. در برنامه تولید اقتصادی می توان بر حسب تحلیل ریسک، همه دستگاه ها را در نقاط کنترلی آزمود و کالیبراسیون کامل چندنقطه ای را برای مدل های ویژه یا نمونه های منتخب انجام داد؛ اما این دو خدمت نباید در برچسب محصول یکسان معرفی شوند.

استاندارد ASTM E104-20a امکان ایجاد محیط رطوبت پایدار در ظرف بسته با محلول های آبی را توصیف می کند، ولی برای جریان پیوسته کاربرد عمومی ندارد و به دلیل خوردگی احتمالی محلول ها نیازمند کنترل ایمنی است. یک ظرف نمک اشباع، بدون سنجش دما و عدم قطعیت، به تنهایی جایگزین آزمایشگاه کالیبراسیون قابل ردیابی نیست. (منبع: ASTM، روش کنترل رطوبت E104-20a)

بسته بندی، ردیابی محصول و مدیریت برگشتی

هر دستگاه تایید شده باید شماره سریال یکتا، نسخه Firmware، تاریخ آزمون، مدل حسگر و وضعیت پذیرش داشته باشد. برگه راهنمای استفاده شامل محدودیت دمایی، شرایط ذخیره سازی، روش نظافت و نحوه کالیبراسیون دوره ای تنظیم می شود. بسته بندی از ضربه، فشار روی پروب، رطوبت و الکتریسیته ساکن محافظت می کند. در داده های خدمات پس از تولید، علت خرابی، قطعه جایگزین شده و تاریخ آزمون دوباره ثبت می شود تا اصلاح طراحی مبتنی بر شواهد باشد.

ماشین آلات و تجهیزات خط تولید رطوبت سنج

در ظرفیت سالانه ۱۲ هزار دستگاه، تصمیم اصلی خرید دستگاه Pick-and-Place بزرگ صنعتی نیست؛ تناسب سطح اتوماسیون با تنوع محصول و سرمایه، در کنار کیفیت آزمون، اهمیت بیشتری دارد. در صورت برون سپاری مونتاژ PCB، هزینه سرمایه ثابت کاهش می یابد ولی کنترل روی زمان تحویل، کیفیت لحیم کاری و اصلاح طرح دشوارتر می شود. در این پیش امکان سنجی یک خط سبک SMT و بخش مونتاژ و آزمایش داخلی فرض شده است.

تجهیز / مجموعه کارکرد و ظرفیت مطالعاتی مبنای تقریبی هزینه (دلار)
شابلون، چاپ خمیر قلع، Pick-and-Place رومیزی و Reflow چند هزار تا ده ها هزار برد ساده در سال؛ تابع تعداد قطعه و تعویض محصول ۵۰۰۰ تا ۱۸۰۰۰
ایستگاه های لحیم، ESD، میکروسکوپ و ابزار تعمیر ۲ تا ۴ جایگاه کار و دوباره کاری کنترل شده ۴۰۰۰ تا ۹۰۰۰
Fixture پروگرام، تست برد و تجهیزات اندازه گیری آزمون ۱۰۰٪ برد و ثبت سریال ۸۰۰۰ تا ۱۶۰۰۰
ابزار مونتاژ مکانیکی، چاپ لیبل و بسته بندی بسته بندی ۸ تا ۱۲ دستگاه در ساعت در یک ایستگاه ۵۰۰۰ تا ۱۰۰۰۰
اتاقک رطوبت و دما، رطوبت سنج مرجع و دیتالاگر آزمون همزمان چندین دستگاه؛ تعداد جایگاه تابع یکنواختی واقعی ۲۰۰۰۰ تا ۴۰۰۰۰
قالب تزریق، ابزار نمونه سازی و فیکسچر محصول بسته به تعداد مدل و تعداد حفره قالب ۱۵۰۰۰ تا ۳۵۰۰۰

برای کنترل واقع گرایی بازه قیمت، یک سازنده خط SMT کوچک چینی بسته چاپ شابلون، مونتاژ و Reflow را حدود ۴۶۰۰ تا ۵۰۰۰ دلار به صورت قیمت تبلیغی ارائه کرده است و یک فروشنده اتاقک آب و هوایی ۱۵۰ لیتری قیمت نزدیک ۳۷۹۷ دلار اعلام می کند. اینها نمونه های بازار خارجی و نه پیش فاکتور خرید ایران هستند. قیمت واقعی سیستم کامل کالیبراسیون با ابزار مرجع معتبر، توزیع یکنواخت رطوبت، فیکسچر، نرم افزار ثبت داده و تایید فنی می تواند چند برابر قیمت خام اتاقک باشد. (منبع: سازنده Charmhigh، نمونه قیمت خط SMT سبک؛ منبع: سازنده Kenton، نمونه قیمت اتاقک ۱۵۰ لیتری)

بالانس خط و شناسایی گلوگاه تولید

ظرفیت برنامه ۱۲ هزار محصول سالم طی ۲۵۰ روز کاری یعنی ۴۸ محصول سالم در روز یا ۶ دستگاه سالم در ساعت در یک شیفت ۸ ساعته است. با فرض Yield معادل ۹۵ درصد، ورود به خط باید به حدود ۵۱ مجموعه در روز یا ۶٫۳۲ مجموعه در ساعت برسد. این هدف برای مونتاژ مکانیکی چند ایستگاهی کوچک قابل پیاده سازی است؛ ولی ظرفیت مرحله کالیبراسیون را نمی توان از نرخ چاپ خمیر قلع استنتاج کرد.

مثال مهندسی برای اتاقک آزمون: اگر در هر سیکل ۴ ساعته ۳۲ دستگاه با چیدمان تایید شده آزمایش شوند، دو سیکل در روز و دسترس پذیری ۸۵ درصد در ۲۵۰ روز کاری، ظرفیت تئوریک عبور ۱۳۶۰۰ دستگاه در سال به دست می آید. این ظرفیت تنها اندکی از ۱۲۶۳۲ مجموعه ورودی لازم برای تحویل ظرفیت اسمی بیشتر است؛ بنابراین خرابی طولانی اتاقک یا ضرورت افزایش زمان پایدارسازی، گلوگاه فوری ایجاد می کند. پیش از خرید باید تست عملی تعداد دستگاه، یکنواختی نقاط و زمان هر سیکل انجام شود و امکان برون سپاری بخشی از آزمون یا توسعه اتاقک در نظر گرفته شود.

ظرفیت تولید و الزامات فضایی کارخانه

در سناریوی مبنا، ظرفیت اسمی فروش ۱۲ هزار دستگاه سالم در سال، شامل ۹ هزار مدل محیطی و ۳ هزار مدل صنعتی است؛ تولید در یک شیفت و ۲۵۰ روز کاری انجام می شود.

ظرفیت عملی، نرخ بهره برداری و بازده

سال تثبیت فروش با نرخ بهره برداری ۷۰ درصد، یعنی ۸۴۰۰ محصول سالم شامل ۶۳۰۰ مدل محیطی و ۲۱۰۰ مدل صنعتی محاسبه می شود. ورودی تقریبی خط در این سطح فروش، ۸۸۴۳ مجموعه است. این محاسبه جدا از موجودی احتیاطی قطعات وارداتی انجام می شود و نباید ضایعات مواد را دو بار در بهای تمام شده منظور کرد.

ظرفیت اسمی به معنی فروش قطعی نیست؛ توسعه تولید باید با آزمون قابلیت فرایند، تامین پایدار IC و تایید سطح خطای واقعی محصول همراه باشد. افزایش سهم ترانسمیترهای صنعتی می تواند زمان مونتاژ و آزمون هر واحد را بالا ببرد؛ در آن صورت ترکیب محصول و ظرفیت قبلی باید دوباره محاسبه شود.

زمین، ساختمان و استقرار عملیات

برای کارگاه صنعتی سبک با تولید و آزمون داخلی، زمین حدود ۹۰۰ متر مربع و زیربنای تقریبی ۶۱۰ متر مربع به عنوان فرض مطالعاتی در نظر گرفته شده است. از این زیربنا حدود ۱۸۰ تا ۲۱۰ متر مربع برای مونتاژ الکترونیک و مکانیک، ۹۰ تا ۱۱۰ متر مربع برای آزمایشگاه کالیبراسیون و کنترل کیفیت، ۱۲۰ تا ۱۵۰ متر مربع برای انبار قطعات و محصول و مابقی برای مهندسی، اداری، خدمات و مسیرهای داخلی قابل بررسی است. نیاز نهایی به تهویه، کنترل ESD، جداسازی فضای مرطوب آزمون از انبار الکترونیک و مسیر ورود قطعات منوط به طراحی Layout است.

در برآورد سرمایه ثابت این مقاله برای زمین ۹۰۰ متر مربعی قیمت فرضی ۶۵ دلار برای هر متر مربع و برای احداث ۶۱۰ متر مربع زیربنا هزینه ساختمانی فرضی ۱۴۰ دلار بر متر مربع لحاظ شده است. این مقادیر قیمت قطعی شهرک صنعتی مشخصی در ایران نیستند و باید با محل اجرا و وضعیت انشعابات، اسکلت و تاسیسات ساختمان جایگزین شوند. تخصیص فضای جداگانه به آزمایشگاه رطوبت مانع اثر بخار و تغییرات ناگهانی محیط بر بخش انبار و مونتاژ خواهد شد.

نیروی انسانی و سازمان فنی مورد نیاز

برای سناریوی ۱۲ هزار دستگاه اسمی، یک تیم اولیه حدود ۱۲ نفر قابل بررسی است:

  • چهار نفر در مونتاژ و بسته بندی
  • دو نفر در عملیات برد و تعمیر
  • دو نفر در آزمون و کالیبراسیون
  • یک نفر در انبار و تامین
  • یک نفر در نگهداری تجهیزات
  • یک نفر در مهندسی طراحی و Firmware
  • یک نفر برای مدیریت و امور اداری و تجاری

بخشی از تخصص ها در کارگاه کوچک می تواند به صورت خدمات پیمانکاری تامین شود، اما مسئول فنی آزمون و کنترل نتایج نباید بدون جانشین بماند.

در مدل اقتصادی، هزینه کامل سالانه نیروی انسانی ۷۸ هزار دلار برای این ساختار فرض شده است؛ معادل متوسط محاسباتی ۶۵۰۰ دلار برای هر نفر در سال با در نظر گرفتن تفاوت نقش ها. این عدد داده رسمی دستمزد ایران نیست و در امکان سنجی اختصاصی باید با لیست بیمه، حقوق مصوب، مهارت شغلی و نرخ تبدیل ارز در زمان مطالعه اصلاح شود.

معرفی کد آیسیک و کد محصول رطوبت سنج

در طبقه بندی بین المللی ISIC Rev.۴، کلاس ۲۶۵۱ به «تولید تجهیزات اندازه گیری، آزمون، ناوبری و کنترل» اختصاص دارد و مطابق توضیح سازمان آمار ملل متحد، تجهیزات سنجش متغیرهای فرایندی از جمله رطوبت را دربر می گیرد. این کد صنعتی بین المللی باید از کد محصول صنعتی مورد استفاده در سامانه مجوزهای ایران تفکیک شود؛ زیرا عنوان محصول و شناسه آن ممکن است با تفکیک رطوبت سنج محیطی، صنعتی یا دستگاه سنجش رطوبت مواد متفاوت باشد. (منبع: بخش آمار سازمان ملل، رده ISIC ۲۶۵۱)

برای استعلام جواز تاسیس و پروانه بهره برداری، عنوان دقیق محصول، ماهیت «تولید و مونتاژ تجهیزات اندازه گیری» و فهرست فعالیت های داخل کارخانه به مرجع صدور اعلام می شود. ارائه یک شماره هشت یا ده رقمی تحت عنوان «کد محصول ایران» بدون استعلام به روز از سامانه ذی ربط می تواند موجب اختلاف در ظرفیت مجاز یا فهرست تجهیزات شود؛ از این رو در این مقاله عدد تاییدنشده برای کد محصول ملی درج نشده است.

کد تعرفه گمرکی و HS Code رطوبت سنج

در نظام هماهنگ طبقه بندی کالا، ردیف بین المللی شش رقمی ۹۰۲۵۸۰ زیر عنوان ۹۰۲۵ برای «سایر ابزارها» شامل برخی رطوبت سنج ها و روان سنج ها (Psychrometer) به کار می رود. زیرردیف ۹۰۲۵۹۰ نیز به اجزا و متعلقات تحت این عنوان مربوط است. شرح ردیف، طیف متنوعی از دستگاه ها را پوشش می دهد؛ از این رو آمار ۹۰۲۵۸۰ برابر ارزش واردات رطوبت سنج تنها نیست و ممکن است دستگاه های ترکیبی دیگری را شامل شود. (منبع: سازمان جهانی گمرک، فصل ۹۰ نظام HS ۲۰۲۲)

برای رطوبت سنج چوب، غلات، خاک یا تجهیزات دارای عملکرد تحلیلی متفاوت، کد دقیق باید از مشخصات عملکرد، فناوری و قواعد طبقه بندی گمرکی استعلام شود؛ صرف وجود واژه «رطوبت» در نام تجاری تعیین کننده نیست. تعرفه هشت رقمی یا بیش از شش رقم نیز ملی و زمان پذیر است؛ بنابراین تعیین حقوق ورودی سال ۱۴۰۵ فقط پس از بررسی کتاب مقررات صادرات و واردات و اظهار مشخصات کالا در گمرک معتبر خواهد بود.

کد بین المللی توضیح کاربرد در مطالعه
۹۰۲۵ خانواده ابزارهای اندازه گیری دما، فشار جو و رطوبت عنوان چهار رقمی اصلی برای بسیاری از Hygrometerها
۹۰۲۵۸۰ سایر ابزارهای ردیف ۹۰۲۵ شاخص تجاری گسترده؛ غیرانحصاری برای رطوبت سنج
۹۰۲۵۹۰ قطعات و لوازم جانبی ذیل ردیف ۹۰۲۵ صرفا در صورت انطباق مشخصات قطعه

استانداردها، کالیبراسیون و الزامات مجوز

تولید ابزار اندازه گیری، افزون بر کنترل ایمنی عمومی کارخانه، مستلزم مستندسازی روش آزمون و انطباق مشخصات با محصول عرضه شده است. برای طرح در ایران، مسیر عمومی احداث واحد صنعتی، استعلام های محل استقرار، جواز تاسیس، الزامات ایمنی کارگاه و سپس پروانه بهره برداری باید بر اساس مقررات جاری مرجع صدور طی شود. الزامات استاندارد اجباری، تایید نوع یا کنترل های مترولوژی قانونی تنها پس از تعیین دقیق گروه محصول و کاربرد آن قابل اظهار قطعی است؛ نباید فرض کرد تمام رطوبت سنج های بازار به یک شیوه مشمول هستند.

استانداردهای فنی مرتبط

IEC ۶۱۳۲۶-۱:۲۰۲۰ برای الزامات سازگاری الکترومغناطیسی تجهیزات اندازه گیری، کنترل و آزمایشگاهی مرجع مهمی است. IEC ۶۱۰۱۰-۱:۲۰۱۰ به همراه اصلاحیه ۲۰۱۶ برای ایمنی الکتریکی گروهی از تجهیزات اندازه گیری و آزمایشگاهی مطرح می شود. تحقق انطباق با این استانداردها تابع کاربرد، ولتاژ، محیط و دامنه پوشش محصول است و صرف استفاده از قطعه دارای علامت CE، انطباق دستگاه نهایی را اثبات نمی کند. (منبع: IEC، استاندارد سازگاری الکترومغناطیسی ۶۱۳۲۶-۱:۲۰۲۰؛ منبع: IEC، استاندارد ایمنی ۶۱۰۱۰-۱)

در آزمایشگاه کالیبراسیون، ISO/IEC ۱۷۰۲۵:۲۰۱۷ معیار شایستگی آزمایشگاه آزمایش و کالیبراسیون است؛ داشتن تجهیزات مرجع به معنای دریافت اعتبار این استاندارد نیست. گزارش آزمون داخلی و گواهی کالیبراسیون صادرشده توسط آزمایشگاه دارای صلاحیت باید با نام و دامنه اعتبار درست معرفی شوند. برای دستگاه های سنجش رطوبت چوب، ASTM D4444-۲۵ و برای کنترل عملکرد رطوبت سنج غلات، ISO ۷۷۰۰-۱:۲۰۰۸ منابع تخصصی هستند. در سنجش رطوبت هوا برای هواشناسی، راهنمای WMO-No.۸ نیز چارچوب روش شناسی ارائه می دهد. (منبع: سازمان بین المللی استاندارد، ISO/IEC ۱۷۰۲۵:۲۰۱۷؛ منبع: سازمان جهانی هواشناسی، راهنمای WMO-No. ۸)

روش ارزیابی خطا، رانش و قابلیت ردیابی

برنامه آزمون باید خطای نقطه ای، تکرارپذیری، اثر دما، هیسترزیس، زمان پاسخ، پایداری در رطوبت زیاد و رانش در طول زمان را متناسب با کاربری تعیین کند. مثلا دستگاهی که فقط در دمای ثابت ۲۵ درجه آزموده شده است، لزوما دقت خود را در ۵ یا ۵۰ درجه حفظ نمی کند. همچنین تفکیک پذیری نمایشگر ۰٫۱ درصد RH به معنای دقت ۰٫۱ درصد RH نیست؛ دقت باید از مجموع خطای زنجیره حسگر تا نمایش و عدم قطعیت اندازه گیری استخراج شود.

برای مدیریت کیفیت تولید لازم است برای هر سری ساخت، گزارش نتایج دستگاه مرجع، تاریخ اعتبار کالیبراسیون، شماره سریال نمونه، نسخه نرم افزار، حدود پذیرش و سوابق اصلاح و دوباره کاری قابل بازیابی باشد. آزمون دوام در شرایط رطوبت بالا یا دمای بالا باید در برنامه تایید طراحی گنجانده شود، نه اینکه همه دستگاه ها بدون توجیه در شرایط شتاب یافته مخرب قرار گیرند.

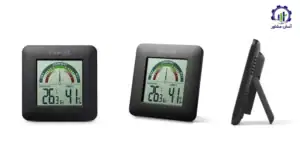

بازار تولید رطوبت سنج، واردات و صادرات ایران

تقاضای رطوبت سنج از چند منطق صنعتی شکل می گیرد:

  • ثبت شرایط انبار و زنجیره سرد
  • گلخانه و کشاورزی کنترل شده
  • آزمایشگاه های صنایع غذایی و دارویی
  • تاسیسات تهویه
  • اتاقک های آزمون محیطی
  • کارگاه های چوب
  • تجهیزات غله و نگهداری کالاهای حساس

با این حال تعداد بالقوه مصرف کننده با میزان خرید سالانه برابر نیست؛ بخشی از تجهیزات عمر چندساله دارند و سهمی از نیاز نیز به تعمیر، کالیبراسیون یا استفاده از سامانه های پایش موجود مربوط می شود.

آمار واقعی تجارت خارجی و محدودیت تفسیر

بانک جهانی در پایگاه WITS و بر مبنای داده های UN Comtrade برای ایران، واردات ردیف ۹۰۲۵۸۰ را در سال ۲۰۲۰ حدود ۹۸۳٫۰۴ هزار دلار و در سال ۲۰۲۲ حدود ۸۵۷٫۵۷ هزار دلار گزارش می کند. طبق همان پایگاه، صادرات ایران در سال ۲۰۲۲ برای این ردیف حدود ۵٫۲۴ هزار دلار بوده است. از نظر مقدار ارزش ثبت شده، واردات ۲۰۲۲ نسبت به ۲۰۲۰ حدود ۱۲٫۸ درصد کمتر است؛ اما دو نقطه آماری برای نتیجه گیری درباره رشد یا کاهش پایدار بازار کافی نیست. (منبع: بانک جهانی WITS، واردات ایران در سال ۲۰۲۰؛ منبع: بانک جهانی WITS، واردات ایران در سال ۲۰۲۲)

در سال ۲۰۲۲ سهم ثبت شده چین در واردات ۹۰۲۵۸۰ ایران حدود ۴۹۶٫۸۵ هزار دلار، امارات ۹۸٫۲۶ هزار دلار، ایتالیا ۹۳٫۵۱ هزار دلار و ترکیه ۷۲٫۷۴ هزار دلار بود. این ارقام مربوط به کشورهای شریک تجاری اظهارشده هستند، نه لزوما کشور سازنده نهایی همه اقلام. صادرات ثبت شده ۲۰۲۲ عمدتا به لبنان با حدود ۲٫۸۴ هزار دلار و جمهوری آذربایجان با حدود ۲٫۴۰ هزار دلار بوده است. (منبع: بانک جهانی WITS، صادرات ایران در سال ۲۰۲۲)

نکته روش شناختی مهم این است که ردیف ۹۰۲۵۸۰ شامل اقلامی فراتر از رطوبت سنج است و در داده های بازیابی شده مقدار دستگاه برای ایران در آن سال ها درج نشده است. همچنین آمار قابل تایید جدیدتر ۲۰۲۳ تا ۲۰۲۵ و تعداد واحدهای فعال و تولید داخلی اختصاصی رطوبت سنج از منبع رسمی سازگار در این تحقیق به دست نیامد؛ بنابراین مقدار ساختگی برای آنها معرفی نمی شود. برای محاسبه مصرف ظاهری بر اساس فرمول «تولید داخلی + واردات – صادرات»، ابتدا باید داده تولید و دامنه همسان طبقه بندی کالا قابل اتکا شود.

برآورد تقاضای قابل دستیابی برای مقیاس طرح

فروش مفروض سناریوی مبنا ۸۴۰۰ دستگاه در سال تثبیت، یک هدف مطالعاتی کسب و کار است و از تقسیم رقم تجارت گسترده ۹۰۲۵۸۰ بر قیمت واحد به دست نیامده است. برای مثال قیمت مفروض محصول ساده ۳۲ دلار و مدل صنعتی ۱۰۵ دلار با قیمت و کاربری چند کالای متنوع در کد گمرکی یکسان نیست. در مرحله مطالعات اختصاصی باید داده فروش واقعی چند ساله، نیاز تعویض ابزارها، حجم خرید پروژه های صنعتی و امکان عقد سفارش فنی بررسی شود؛ تا آن زمان ظرفیت ۱۲ هزار دستگاه صرفا نقطه شروع محاسبات است.

از نظر صادرات، سازگاری خروجی صنعتی، استفاده از اجزای قابل تامین و ارائه مدارک آزمون برای بازارهای منطقه می توانند به بررسی امکان ورود کمک کنند؛ اما صادرات ۵٫۲۴ هزار دلاری ثبت شده در ردیف گسترده ۹۰۲۵۸۰ در سال ۲۰۲۲، شاهدی برای تضمین فرصت صادرات سالانه یک خط تازه تاسیس نیست. هزینه تاییدیه، پشتیبانی فنی، زبان مستندات، ریسک حمل و سیاست های مقصد باید در مطالعه صادراتی مستقل بررسی شوند.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید رطوبت سنج

برای یک مقیاس اقتصادی مشخص، در این بخش پیش امکان سنجی دلاری بر اساس ظرفیت اسمی ۱۲ هزار دستگاه در سال و عملکرد فروش معادل ۷۰ درصد ظرفیت انجام می شود. اعداد مربوط به سرمایه، کارکرد و قیمت فروش، فرض های قابل اصلاح مهر ۱۴۰۵ هستند؛ بر خلاف قیمت مرجع برخی حسگرها و داده های تاریخی تجارت، نباید آنها را «آمار رسمی قیمت کارخانه در ایران» دانست. مدل، تولید تراشه حسگر، ساختمان چندطبقه تخصصی، گواهی آزمایشگاه دارای اعتبار بین المللی و توسعه رطوبت سنج تخصصی غلات را پوشش نمی دهد.

فرض های یکپارچه مدل مالی

شاخص سناریوی مبنا مقدار
ظرفیت محصول سالم در سال ۱۲٬۰۰۰ دستگاه؛ ۹٬۰۰۰ محیطی + ۳٬۰۰۰ صنعتی
روز و شیفت کار ۲۵۰ روز، یک شیفت ۸ ساعته
بازده سالم محصول ۹۵ درصد ورودی خط
نرخ بهره برداری مفروض سال مبنا ۷۰ درصد؛ ۸۴۰۰ محصول سالم
قیمت خالص فروش واحد؛ فرض داخلی ۳۲ دلار محیطی و ۱۰۵ دلار صنعتی
هزینه قطعات و بسته بندی هر ورودی ۱۳ دلار محیطی و ۴۲ دلار صنعتی
هزینه متغیر تکمیلی هر محصول سالم ۲ دلار محیطی و ۴ دلار صنعتی
زمین، زیربنا، اشتغال ۹۰۰ متر مربع؛ ۶۱۰ متر مربع؛ ۱۲ نفر
مبنای پولی دلار آمریکا، ارزش های ثابت سناریوی مطالعاتی مهر ۱۴۰۵

قیمت فروش خالص به معنای فروش تولیدکننده پیش از هزینه های مالی و مالیات، بدون تبدیل ارزی فرض شده است. چنین قیمت هایی صرفا برای سنجش سازگاری ظرفیت و هزینه استفاده می شوند؛ تعمیم آن به قیمت بازار ایران بدون نمونه محصول، قرارداد یا استعلام مستقل قابل قبول نیست. فرض می شود تولید دو مدل در یک خانواده فنی مشترک انجام می شود و مسیر آزمون برای مدل صنعتی زمان بیشتری لازم دارد.

سرمایه ثابت؛ زمین، ساختمان و ماشین آلات

برای زمین ۹۰۰ متر مربع با فرض ۶۵ دلار به ازای متر مربع، عدد ۵۸٬۵۰۰ دلار و برای ۶۱۰ متر مربع زیربنا با فرض ۱۴۰ دلار بر متر مربع، عدد ۸۵٬۴۰۰ دلار به دست می آید. محوطه و آماده سازی ۱۲٬۰۰۰ دلار، تجهیزات مونتاژ و خط سبک SMT حدود ۵۰٬۰۰۰ دلار و آزمایشگاه رطوبت، مرجع و فیکسچرهای کالیبراسیون ۳۸٬۰۰۰ دلار برآورد شده است. ارقام ماشین آلات ترکیبی از نمونه قیمت های عرضه خارجی و بودجه بندی مهندسی برای تجهیزات جانبی و تست هستند؛ پیش فاکتور فروشنده مشخص نیستند.

جزء سرمایه ثابت فرض محاسباتی دلار آمریکا
زمین ۵۸٬۵۰۰
ساختمان و زیربنا ۸۵٬۴۰۰
آماده سازی و محوطه ۱۲٬۰۰۰
خط الکترونیک، مونتاژ و ابزارهای تولید ۵۰٬۰۰۰
آزمایشگاه و کالیبراسیون ۳۸٬۰۰۰
قالب، طراحی ابزار و فیکسچر اختصاصی ۲۷٬۰۰۰
زیرساخت کارگاهی، IT و ایمنی ۲۳٬۰۰۰
مهندسی، نصب، آموزش و راه اندازی ۲۶٬۰۰۰
پیش بینی نشده و ذخیره اجرا ۳۲٬۰۰۰
جمع سرمایه ثابت با زمین ۳۵۱٬۹۰۰
جمع سرمایه ثابت بدون زمین ۲۹۳٬۴۰۰

باید بین قیمت دستگاه های اصلی و سرمایه ثابت کل تمایز گذاشت: هزینه قالب و مهندسی محصول، رفرنس کالیبراسیون، تجهیزات ESD، نصب، انبار، نرم افزار آزمون، راه اندازی و ذخیره پیش بینی نشده در فاکتور خرید Pick-and-Place دیده نمی شود. اگر مونتاژ PCB به پیمانکار واگذار شود یا سالن استیجاری باشد، ترکیب سرمایه تغییر می کند؛ اما هزینه خدمات پیمانکاری و ریسک توقف تامین باید در هزینه عملیاتی و سرمایه در گردش منعکس شود.

محاسبه سرمایه در گردش بر اساس چرخه عملیاتی

سرمایه در گردش نباید درصد ثابتی از سرمایه ثابت فرض شود، زیرا محصول الکترونیکی دارای قطعات وارداتی، سفارش حداقل خرید، احتمال تاخیر تامین و مطالبات مشتری است. در سطح فروش ۷۰ درصد، هزینه مستقیم قطعات و بسته بندی پس از لحاظ بازده ۹۵ درصد، حدود ۱۷۹٬۰۵۳ دلار در سال است. بر این اساس موجودی دو ماه مواد و قطعات حدود ۲۹٬۸۴۲ دلار و موجودی یک ماه محصول نهایی به ارزش متغیر حدود ۱۶٬۶۷۱ دلار برآورد می شود.

فرض می شود ۶ هزار دلار برای کالای در جریان ساخت و اقلام مرتبط، ۱۸ هزار دلار وجه نقد عملیاتی، و مطالبات فروش با دوره وصول ۴۵ روزه حدود ۵۲٬۰۴۰ دلار لازم است. در مقابل، اعتبار ۳۰ روزه خرید مواد معادل حدود ۱۴٬۷۱۶ دلار از نیاز نقدی کم می کند. حاصل جمع این اقلام، برآورد سرمایه در گردش حدود ۱۰۷٬۸۰۰ دلار است؛ برای نمایش بدون دقت کاذب می توان آن را حدود ۱۰۸ هزار دلار گزارش کرد.

در خرید قطعات حساس مانند سنسور دیجیتال، فاصله زمانی اعلام شده توسط تامین کننده، حداقل سفارش Reel کامل، ریسک بازگشت محموله و نیاز به قطعه جانشین می تواند از فرض دو ماه موجودی فراتر رود. اعتبار خرید نیز فقط زمانی وارد فرمول می شود که در توافق واقعی تامین کننده قابل دستیابی باشد.

سرمایه گذاری اولیه و هزینه آماده سازی تولید

جمع سرمایه ثابت با زمین به میزان ۳۵۱٬۹۰۰ دلار و سرمایه در گردش محاسبه شده حدود ۱۰۷٬۸۰۰ دلار، سرمایه گذاری اولیه نزدیک به ۴۵۹٬۷۰۰ دلار ایجاد می کند که برای پیش امکان سنجی می توان آن را حدود ۴۶۰ هزار دلار دانست. اگر زمین موجود باشد، رقم سرمایه جدید مورد نیاز با فرض حذف هزینه خرید زمین، حدود ۴۰۱ هزار دلار خواهد بود؛ در این حالت همچنان ارزش اقتصادی زمین در ارزیابی سرمایه گذار باید جداگانه لحاظ شود.

این برآورد شامل مالیات بر ارزش افزوده قابل بازیافت، هزینه تامین مالی، بهره دوران ساخت، نوسان ارز، حقوق ورودی قطعی و هزینه خاص هر منطقه صنعتی نیست؛ بنابراین جمع آن به تنهایی جایگزین صورت جریان وجوه نقد پروژه و قرارداد اجرایی نمی شود. بازه اجرایی قابل بررسی تنها پس از استعلام محل، تامین دستگاه های آزمون و طراحی قالب معتبر خواهد بود.

فروش سالانه، بهای مستقیم و حاشیه عملیاتی

در نرخ بهره برداری ۷۰ درصد، فروش ۶۳۰۰ دستگاه محیطی با قیمت فرضی ۳۲ دلار، ۲۰۱٬۶۰۰ دلار و فروش ۲۱۰۰ ترانسمیتر صنعتی با قیمت فرضی ۱۰۵ دلار، ۲۲۰٬۵۰۰ دلار درآمد ایجاد می کند؛ بنابراین فروش کل مفروض سالانه ۴۲۲٬۱۰۰ دلار است. این رقم برخلاف ظرفیت نصب شده، بر تعداد محصول سالم قابل فروش محاسبه شده است.

برای تولید همین تعداد محصول سالم، خرید قطعات و بسته بندی معادل ۱۷۹٬۰۵۳ دلار با لحاظ ۵ درصد افت بازده منظور می شود. هزینه متغیر تکمیلی برای مونتاژ، مصرفی آزمون و حمل داخلی به صورت فرض مطالعاتی ۲ دلار برای مدل محیطی و ۴ دلار برای مدل صنعتی است؛ یعنی ۲۱ هزار دلار در سال. بنابراین کل هزینه متغیر مبنا حدود ۲۰۰٬۰۵۳ دلار و تفاوت فروش با هزینه متغیر حدود ۲۲۲٬۰۴۷ دلار خواهد بود.

اگر هزینه ثابت نقدی سالانه شامل ۷۸ هزار دلار نیروی انسانی و ۳۷ هزار دلار سایر مخارج عمومی، نگهداری، پشتیبانی و اداری فرض شود، سود عملیاتی قبل از استهلاک، بهره و مالیات (EBITDA) حدود ۱۰۷٬۰۴۷ دلار محاسبه می شود. با استهلاک حسابداری نمونه ۲۳ هزار دلار، سود عملیاتی قبل از بهره و مالیات (EBIT) حدود ۸۴٬۰۴۷ دلار می شود. این اعداد نتیجه محاسبات سناریو هستند و به منزله سود قطعی قابل تحقق یا بازده خالص سرمایه گذار نیستند؛ استهلاک، مالیات، هزینه تامین مالی و جریان نقدی در مطالعه اختصاصی باید بازسازی شوند.

ارزیابی شاخص های اقتصادی و مرز اعتبار آنها

در این مرحله ارائه نرخ بازده داخلی IRR یا ارزش فعلی خالص NPV به صورت عدد قطعی قابل دفاع نیست، زیرا جدول جریان نقدی سال به سال، دوره عمر پروژه، سال ساخت، تورم هزینه ها، مالیات، ساختار بدهی، هزینه های جایگزینی تجهیزات، ارزش باقیمانده و نرخ تنزیل معتبر سرمایه گذار تعیین نشده اند. ساختن IRR ظاهرا دقیق از روی EBITDA یک ساله، گمراه کننده خواهد بود. ارزش این مدل در آزمودن مقیاس سرمایه ثابت، ترکیب محصول و نیاز نقدینگی و تهیه سوال های درست برای پیش فاکتور و مطالعات بعدی است.

چک لیست عددی شاخص های کلیدی سناریوی سرمایه گذاری

شاخص مقدار سناریوی مبنا
ظرفیت اسمی / فروش مفروض سال تثبیت ۱۲٬۰۰۰ / ۸۴۰۰ دستگاه سالم در سال
روز کاری و ساعت یک شیفت ۲۵۰ روز، ۸ ساعت
نرخ تولید ساعتی سالم در ظرفیت اسمی ۶ دستگاه
Yield و ورودی نیاز سالانه در ظرفیت کامل ۹۵٪ و حدود ۱۲٬۶۳۲ مجموعه
زمین و زیربنا ۹۰۰ و ۶۱۰ متر مربع
تعداد کارکنان حدود ۱۲ نفر
خط مونتاژ و ابزار تولید ۵۰٬۰۰۰ دلار در بودجه سرمایه
تجهیزات آزمایشگاه و کالیبراسیون ۳۸٬۰۰۰ دلار در بودجه سرمایه
سرمایه ثابت بدون زمین ۲۹۳٬۴۰۰ دلار
سرمایه ثابت با زمین ۳۵۱٬۹۰۰ دلار
سرمایه در گردش مبنا حدود ۱۰۷٬۸۰۰ دلار
سرمایه اولیه با زمین حدود ۴۵۹٬۷۰۰ دلار
فروش سالانه فرضی ۴۲۲٬۱۰۰ دلار
هزینه مستقیم قطعات و بسته بندی سالانه حدود ۱۷۹٬۰۵۳ دلار
EBITDA مطالعاتی پیش از بهره و مالیات حدود ۱۰۷٬۰۴۷ دلار
گام بعدی برای تصمیم سرمایه گذاری
اعداد مقاله، نقطه شروع هستند؛ تصمیم نهایی باید اختصاصی باشد
اعداد، هزینه ها، ظرفیت ها و شاخص های مالی این مقاله برای شناخت اولیه و مقایسه سناریوها ارائه شده اند و نباید به تنهایی مبنای سرمایه گذاری واقعی قرار گیرند. برای تصمیم اجرایی، مفروضات پروژه باید با اطلاعات روز و شرایط واقعی شما دوباره محاسبه شوند.
✓محل اجرای پروژه✓ظرفیت و مقیاس واقعی✓قیمت روز ماشین آلات و تجهیزات✓مواد اولیه و زنجیره تامین✓زمین، ساختمان و زیرساخت✓تامین مالی و بازار هدف
iدر ارزیابی اختصاصی «تولید رطوبت سنج»، اطلاعات واقعی پروژه شما جایگزین اعداد و فرضیات نمونه می شود.
ارزیابی متناسب با پروژه شماتولید رطوبت سنج
محل اجرا، ظرفیت، فناوری، تامین مالی و بازار هدف قبل از تصمیم نهایی بررسی می شوند.
ارزیابی اختصاصی پروژه←ثبت اولیه اطلاعات در فرم ارزیابی سرمایه گذاری

ریسک های فنی و اجرایی و مسیر تصمیم گیری سرمایه گذار

ریسک مهم این پروژه صرفا تغییر قیمت IC نیست؛ خطای اندازه گیری در محصول نهایی می تواند به دوباره کاری گسترده، برگشتی فنی و آسیب به اعتبار مهندسی منجر شود. در کنار آن، وابستگی به حسگر خارجی، تاخیر واردات، توقف فیکسچر کالیبراسیون، تغییر طراحی برد، کپی پذیری محصول ساده و دشواری تامین ابزار مرجع قابل ردیابی باید در تصمیم فنی لحاظ شوند.

برای کاهش خطر تولید، مسیر اجرایی منطقی از تعریف یک یا دو محصول محدود، ساخت نمونه اولیه، تایید طراحی در رطوبت و دمای مختلف، تهیه برنامه آزمون، تولید آزمایشی چند صد دستگاه، ثبت داده های نرخ خرابی و اصلاح فرایند و سپس سفارش قالب و موجودی بزرگ آغاز می شود. هر افزایش ظرفیت بهتر است با داده واقعی مدت سیکل اتاقک، درصد قبول آزمون و مصرف قطعه همراه باشد. انتخاب سنسور جایگزین نیز مستلزم تایید مجدد دقت سامانه است؛ شباهت ابعاد تراشه کافی نیست.

برای سرمایه گذار، اقدام های بعدی شامل موارد زیر است:

  • دریافت استعلام رسمی دستگاه کالیبراسیون با فهرست مرجع و عدم قطعیت
  • دریافت قیمت خرید قطعات بر اساس حجم سفارش واقعی
  • انتخاب محل و برآورد ساختمانی
  • بررسی مدارک و مجوز گروه محصول
  • تعیین هدف فروش قابل مستندسازی
  • تهیه جریان نقدی ۵ تا ۱۰ ساله

مقاله حاضر اطلاعات لازم برای تصمیم درباره ورود به مطالعات اختصاصی را فراهم می کند، اما جایگزین طراحی اجرایی، اخذ مجوز و مدل مالی قابل ارائه به بانک نیست.

دریافت مشاوره

درباره نویسنده: مرتضی بهروزی نژاد

مرتضی بهروزی نژاد

به‌ عنوان کارشناس ارشد مدیریت بازرگانی و کارشناسی ارشد مهارتی MBA، با تخصص در مهندسی صنایع و بیش از ۱۴ سال سابقه فعالیت در مدیریت و توسعه واحدهای صنعتی، در حوزه طرح‌ های صنعتی فعالیت می‌ کنم. تمرکز حرفه‌ ای من بر تدوین طرح‌ های توجیهی، مطالعات امکان‌ سنجی، طراحی فرآیندهای صنعتی، بیزینس پلن و برآوردهای مالی قرار دارد تا مدیران و سرمایه‌ گذاران بتوانند با اطمینان بیشتر تصمیم بگیرند و مسیر توسعه را دقیق‌ تر طی کنند.

سؤالات متداول

سرمایه اولیه برای راه اندازی خط تولید رطوبت سنج چقدر است؟
در سناریوی مطالعاتی تولید سالانه ۱۲ هزار دستگاه رطوبت سنج، سرمایه ثابت با زمین حدود ۳۵۲ هزار دلار و سرمایه در گردش حدود ۱۰۸ هزار دلار برآورد می شود. مجموع سرمایه گذاری اولیه نزدیک به ۴۶۰ هزار دلار است و به محل اجرا، تجهیزات و شرایط تامین قطعات بستگی دارد.
برای تولید رطوبت سنج به چه ماشین آلاتی نیاز است؟
تجهیزات اصلی شامل خط مونتاژ برد الکترونیکی SMT، دستگاه لحیم کاری، تجهیزات برنامه ریزی میکروکنترلر، ایستگاه مونتاژ، ابزارهای آزمون الکترونیکی و اتاقک کالیبراسیون رطوبت است. نوع و ظرفیت تجهیزات با فناوری محصول و میزان برون سپاری تعیین می شود.
مراحل تولید رطوبت سنج دیجیتال چگونه است؟
فرآیند تولید شامل طراحی مدار و نرم افزار، تامین حسگر و قطعات، مونتاژ برد، برنامه ریزی میکروکنترلر، نصب بدنه، آزمون عملکرد، کالیبراسیون و بسته بندی است. کنترل دقت اندازه گیری و پایداری حسگر از مهم ترین مراحل تضمین کیفیت محصول محسوب می شود.
برای راه اندازی کارخانه تولید رطوبت سنج چه مجوزهایی لازم است؟
مسیر عمومی شامل دریافت جواز تاسیس، انجام استعلام های محل استقرار و دریافت پروانه بهره برداری است. الزامات استاندارد، ایمنی و کالیبراسیون باید متناسب با نوع رطوبت سنج و کاربرد آن از مراجع مربوط استعلام شوند.
آیا تولید رطوبت سنج در ایران سودآور است؟
در سناریوی مطالعاتی مقاله، با فروش سالانه ۸۴۰۰ دستگاه و نرخ بهره برداری ۷۰ درصد، درآمد حدود ۴۲۲ هزار دلار و سود عملیاتی قبل از استهلاک، بهره و مالیات حدود ۱۰۷ هزار دلار محاسبه شده است. این ارقام فرضی هستند و سودآوری واقعی به قیمت قطعات، هزینه تولید و میزان فروش وابسته است.
دسته مرتبط: طرح های صنایع برق و الکترونیک

دیدگاهتان را بنویسید لغو پاسخ

آدرس ایمیل شما منتشر نخواهد شد. فیلدهای ضروری با * مشخص شده‌اند.

مطالب جدید در «طرح صنعتی»

  • طرح توجیهی تولید پودر خون
  • طرح توجیهی تولید پارچه فیلتر پلی استر
  • طرح توجیهی تولید ورق HPL و CPL
  • طرح توجیهی تولید پمپ سیرکولاتور پکیج
تدوین-بیزینس-پلن

درباره آسان مشاور

آسان مشاور با بیش از یک دهه تجربه و اتکا به تیمی بین‌ رشته‌ ای، به عنوان همراهی قابل اعتماد برای سرمایه‌ گذاران شناخته می‌ شود. این مجموعه با افتخار عضو رسمی پارک علم و فناوری به‌ عنوان شرکت فناور، مشاور تأیید‌ شده وزارت صنعت، معدن و تجارت، مشاور مورد تأیید اداره کل تعاون، کار و رفاه اجتماعی و عضو کانون مشاوران بانکی کشور است و در همکاری با سازمان‌ ها جایگاه حرفه‌ ای خود را تثبیت کرده است.

✉️ info@asanmoshaver.com

Instagram Linkedin Whatsapp Telegram Mobile-alt

آدرس شرکت

  • 📍 دفتر مرکزی (تهران): میدان آزادی، اتوبان لشکری، کارخانه نوآوری آزادی
  • ☎️ تلفن ثابت : ۷۲۹۱ ۴۴۹۵ ۰۲۱
  • 📍 دفتر بیرجند: خیابان غفاری، پارک علم و فناوری بیرجند
  • 📞 شماره تماس : ۰۹۱۲۸۵۱۰۸۲۰
  • 📍 دفتر زاهدان: بازار، کوچه مرشد، کوچه امام خمینی ۵۱، پلاک ۰، طبقه ۱
  • 🕒 ساعت پاسخگویی : همه روزه از ساعت ۹:۰۰ الی ۲۱:۰۰

اطلاعات

  • ☎️ تماس با ما
  • ℹ️ درباره ما
  • ⚙️ خدمات ما
  • ❓ سوالات متداول

طرح امکان سنجی

  • 📘 طرح های توجیهی
  • 📑 طرح های تولید
  • 📑 طرح های احداث
  • رزومه کاری
  • 🤝 پروژه های انجام شده
مجوز کسب و کار آسان مشاور

تمامی حقوق برای آسان مشاور محفوظ می باشد.

❤ بیش از 12 سال تجربه ❤

بدون نتیجه
نمایش همه نتایج
  • خانه
  • خدمات تخصصی
    • مطالعات و تحقیقات
    • خدمات فنی مهندسی
    • خدمات مشاوره
  • طرح های توجیهی
    • طرح تولید
      • طرح صنعتی
      • طرح معدنی
    • طرح احداث
      • طرح استارتاپی
      • طرح خدماتی
      • طرح کشاورزی
      • طرح دامپروری
      • طرح آبزی پروری
      • طرح پرورش طیور
  • پروژه های انجام شده
    • گزارش امکان سنجی
    • گزارش بیزینس پلن
    • گزارش مطالعات بازار
    • گزارش مطالعات فرصت های سرمایه گذاری
    • گزارش بوم مدل
    • گزارش مطالعات فنی
    • نقشه جانمایی (سایت پلان)
  • دانشنامه
  • درباره ما
  • تماس با ما

برای سرمایه‌گذاری در این پروژه تردید دارید؟

شرایط شما را بررسی می‌کنیم تا قبل از تصمیم نهایی، دید روشن‌تری داشته باشید.

دریافت مشاوره سرمایه‌گذاری←

گفت و گو با کارشناسان آسان مشاور

درخواست مشاوره رایگان

اطلاعات اولیه پروژه را ثبت کنید تا برای بررسی درخواست با شما هماهنگ کنیم.

تماس مستقیم با مجموعهدر صورت تمایل، می توانید تلفنی صحبت کنید.
09128510820

اطلاعات فرم برای پیگیری همین درخواست ارسال می شود.
