پوسته گیربکس خودرو تنها یک قطعه آلومینیومی ریخته گری شده نیست. موقعیت نشیمنگاه بلبرینگ ها، هم محوری محورهای ورودی و خروجی، صافی سطوح آب بندی، استحکام نقاط اتصال و میزان تخلخل بدنه، مستقیما بر دوام، صدای کارکرد و نشت روغن مجموعه انتقال قدرت اثر می گذارند. به همین علت، ارزیابی کارخانه تولید این محصول باید از طراحی قطعه و مشخصات مشتری صنعتی آغاز شود و به تناسب آن، فرآیند ریخته گری، ماشین کاری، آزمون، ظرفیت و اقتصاد طرح تعیین شود.
این بررسی بر مبنای اطلاعات قابل دسترس تا سال ۲۰۲۶ تهیه شده است. برای آنکه اعداد با یکدیگر سازگار باشند، سناریوی مبنا، احداث یک کارخانه یکپارچه ریخته گری تحت فشار و ماشین کاری با فروش سالانه ۸۰ هزار پوسته آلومینیومی آماده مونتاژ است. قیمت های تجهیزات منتشرشده از سوی عرضه کنندگان، داده های رسمی طبقه بندی و تجارت و فرضیات مهندسی سرمایه گذاری از یکدیگر تفکیک شده اند. برآوردهای دلاری این مقاله، استعلام الزام آور یا طرح مالی بانکی محسوب نمی شوند.
معرفی طرح تولید پوسته گیربکس خودرو و مشخصات محصول
هدف طرح، تولید پوسته یا محفظه جعبه دنده به صورت قطعه ریخته گری شده و سپس ماشین کاری شده مطابق نقشه کنترل شده سازنده گیربکس است. بسته به طراحی مجموعه، یک گیربکس ممکن است از پوسته اصلی، پوسته کلاچ، درپوش انتهایی یا محفظه دیفرانسیل مجزا تشکیل شده باشد؛ بنابراین شمار پوسته ها لزوما با شمار خودروهای تولیدشده برابر نیست. محصولی که در این مطالعه مبنا قرار گرفته، یک پوسته اصلی آلومینیومی با جرم نهایی متوسط ۸٫۷ کیلوگرم است، نه مجموعه کامل گیربکس.

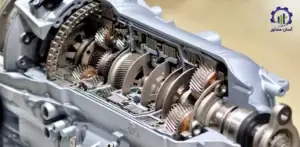

کاربرد و الزامات پوسته در گیربکس های مختلف
در گیربکس دستی، پوسته موقعیت شافت ها، مجموعه چرخ دنده ها، دیفرانسیل و مکانیزم تعویض دنده را تثبیت می کند. در گیربکس اتوماتیک، علاوه بر بارگذاری مکانیکی، مسیرهای سیال، اتصالات بلوک هیدرولیکی و شرایط دمایی اهمیت بیشتری پیدا می کنند. پوسته گیربکس های CVT و DCT نیز به دلیل ساختار متفاوت پولی، کلاچ و مسیرهای انتقال نیرو، از نظر هندسه، تلرانس و نحوه آب بندی یکسان نیستند. بدنه گیربکس خودرو برقی یا واحد کاهنده سرعت نیز ممکن است الزامات متفاوتی در تراکم، نویز و یکپارچگی محفظه داشته باشد.
سطح آب بندی فلنج ها، سوراخ های نشیمن بلبرینگ، محل پین های موقعیت دهنده و رزوه های اصلی از ویژگی های بحرانی هستند. رواداری دقیق آنها باید از نقشه محصول و تحلیل زنجیره تلرانس استخراج شود؛ استفاده از یک مقدار عمومی برای همه مدل ها خطاست. در نمونه های مهندسی، نشیمن بلبرینگ با تلرانس هایی مانند H7 مطرح می شود، اما تناسب نهایی به نوع یاتاقان، دمای کار و طراحی مجموعه وابسته است. برای هر محصول، نقشه دو بعدی، مدل سه بعدی، مشخصه مواد، طرح آزمون نشتی و مشخصات بسته بندی باید به تایید خریدار صنعتی برسد.
انتخاب مدل اجرایی پروژه
سه مدل صنعتی از نظر سرمایه اولیه و ریسک کاملا متفاوت هستند. در کارخانه یکپارچه، شمش یا آلیاژ آماده پس از ذوب در دستگاه HPDC ریخته گری می شود و قطعه خام در همان مجموعه ماشین کاری و کنترل نهایی می شود؛ مزیت آن کنترل یکپارچه تخلخل، مبنای اندازه گیری و کیفیت است، اما سرمایه و الزامات زیست محیطی بیشتری دارد. در واحد صرفا ماشین کاری، قطعه ریخته گری شده تاییدشده از تامین کننده دیگر خریداری و فقط ماشین کاری، شستشو و آزمون می شود؛ این مدل به سرمایه کمتر و وابستگی بیشتر به کیفیت قطعه خام منجر می شود. در مدل تولید قراردادی، ذوب و ریخته گری یا بخشی از عملیات به پیمانکار دارای توان فنی واگذار می شود و مالک طرح بر مهندسی محصول، ابزار، بازرسی و مدیریت کیفیت متمرکز می ماند.
سناریوی مالی این مقاله فقط به مدل اول تعلق دارد. انتقال ارقام آن به کارخانه صرفا ماشین کاری یا قرارداد ساخت، بدون حذف کوره، دستگاه دایکاست، قالب و هزینه های مربوط، از اساس نادرست است.
معرفی کد آیسیک و کد محصول پوسته گیربکس خودرو
در طبقه بندی بین المللی ISIC ویرایش چهارم سازمان ملل، ساخت قطعات و ملحقات وسایل نقلیه موتوری ذیل رده ۲۹۳۰ قرار می گیرد و توضیح رسمی آن ساخت گیربکس و اجزای خودرو را نیز در بر می گیرد. این کد، طبقه فعالیت اقتصادی است و به تنهایی کد مجوز اختصاصی پوسته یا کد تعرفه گمرکی نیست. (منبع: بخش آمار سازمان ملل، طبقه بندی فعالیت ISIC رده ۲۹۳۰)
در فهرست ثانویه صنعتی آرمانین، عنوان «پوسته جعبه دنده خودرو» با کد محصول ۳۴۳۰۵۱۲۳۲۴ در داده های نمایه شده دیده می شود؛ ثبت و اعتبار جاری این شناسه در سامانه رسمی مستقلا تایید نشده است. این شناسه داخلی ده رقمی را نباید با کد چهار رقمی ISIC ویرایش چهارم معادل فرض کرد؛ بخشی از سامانه های ملی بر مبنای نسخه ها و توسعه های قدیمی تر طبقه بندی شده اند. هنگام ثبت جواز، عنوان محصول، واحد سنجش، فناوری ساخت و کد فعلی باید مستقیما در سامانه و از مرجع صادرکننده مجوز استعلام شود. (منبع: آرمانین، فهرست ثانویه شناسه محصول پوسته جعبه دنده خودرو)
کد تعرفه گمرکی و HS Code پوسته گیربکس خودرو
در نظام هماهنگ توصیف و کدگذاری کالا، ردیف شش رقمی ۸۷۰۸۴۰ به «جعبه دنده و قطعات آن» برای وسایل نقلیه موضوع ردیف های مربوط اشاره دارد. پوسته ماشین کاری شده ای که ماهیت قطعه مشخص گیربکس دارد می تواند برای بررسی طبقه بندی در این ردیف مطرح باشد، ولی تشخیص نهایی تابع ماهیت، میزان تکمیل، کاربرد قابل شناسایی و نظر گمرک است. قطعه ریخته گری خام و قطعات چندمنظوره ممکن است پرونده طبقه بندی متفاوتی داشته باشند. (منبع: بخش آمار سازمان ملل، کد گمرکی HS ۸۷۰۸۴۰)
ردیف شش رقمی برای مقایسه بین المللی مناسب است، اما تعرفه ملی، حقوق ورودی و الزامات ثبت سفارش در سطح ردیف های تفصیلی کشور تعیین می شود و ممکن است تغییر کند. همچنین آمار واردات یا صادرات ۸۷۰۸۴۰ شامل گیربکس کامل و انواع قطعات مربوط است؛ جدا کردن ارزش اختصاصی پوسته از آن صرفا با داده شش رقمی امکان ندارد. بنابراین ارزش این ردیف نباید به عنوان فروش یا واردات پوسته گیربکس معرفی شود.
بررسی بازار داخلی و تجارت خارجی
تقاضای پوسته گیربکس از تعداد و ترکیب خودروهای در حال تولید، پلتفرم های فعال، میزان داخلی سازی مجموعه انتقال قدرت، تقاضای قطعات جایگزین و برنامه توسعه مدل های جدید اثر می پذیرد. تغییر فناوری انتقال قدرت می تواند با وجود ثابت ماندن تعداد خودرو، سبد پوسته و ابزارهای موردنیاز را تغییر دهد؛ برای نمونه، تولیدکننده دارای قالب یک مدل دستی نمی تواند بدون مهندسی و ابزار جدید، همان ظرفیت را به پوسته DCT منتقل کند.
تولید خودرو به عنوان شاخص بالادستی بازار
بر اساس گزارش موسسه FOURIN از صنعت خودروی ایران، تولید خودرو در ایران در سال میلادی ۲۰۲۴ حدود ۱٬۰۷۷٬۸۳۹ دستگاه بوده است. رقم متناظر سال ۲۰۲۳ با محاسبه از درصد کاهش گزارش شده حدود ۱٬۰۸۹٬۸۲۷ دستگاه است؛ یعنی تغییر اندک و منفی در سال ۲۰۲۴. ارقام سال های تقویم شمسی و میلادی را نباید بدون تطبیق بازه زمانی مقایسه کرد. همچنین آمار خودرو، برآورد مستقیم تعداد پوسته سفارش داده شده نیست. (منبع: موسسه FOURIN، گزارش بازار خودرو ایران در سال ۲۰۲۴)
برای سنجش اولیه مقیاس، اگر به طور فرضی به ازای هر خودرو یک پوسته اصلی مرتبط مصرف شود، سطح تولید ۲۰۲۴ معادل تقریبا ۱٫۰۸ میلیون پوسته اصلی در سال است. این عدد فقط «شاخص فرصت تقاضای بالادستی» است: سهم گیربکس های تولید داخل، ورود مجموعه کامل، قطعات جداگانه هر گیربکس، ضایعات و موجودی انبار در آن تعدیل نشده اند. ظرفیت مبنای ۸۰ هزار قطعه در سال، از لحاظ عددی حدود ۷٫۴ درصد این شاخص فرضی است؛ این درصد نه سهم بازار واقعی است و نه تعهد سفارش.
واردات و صادرات؛ دامنه اعتبار آمار
پایگاه WITS بانک جهانی بر مبنای داده های تجارت، برای سال ۲۰۲۳ واردات ثبت شده ایران در ردیف ۸۷۰۸۴۰ را حدود ۴۸۵٫۴ میلیون دلار و وزن گزارش شده را نزدیک ۲۷٫۳ هزار تن نشان می دهد. چین با حدود ۴۲۶ میلیون دلار و امارات با حدود ۴۳٫۸ میلیون دلار از مبادی مهم ثبت شده بوده اند. صادرات گزارش شده ایران در همین ردیف در سال ۲۰۲۳ حدود ۱۶۴ هزار دلار بوده است. این اعداد مربوط به همه گیربکس ها و قطعات مشمول کد هستند، نه تنها پوسته آلومینیومی؛ به همین دلیل نمی توان از تقسیم وزن این محموله ها بر جرم یک پوسته، تعداد پوسته وارداتی را به دست آورد. (منبع: بانک جهانی WITS، واردات ایران در کد ۸۷۰۸۴۰، سال ۲۰۲۳) | (منبع: بانک جهانی WITS، صادرات ایران در کد ۸۷۰۸۴۰، سال ۲۰۲۳)
داده های آینه ای شرکای تجاری برای سال ۲۰۲۴ نیز وجود دارد، اما ممکن است از لحاظ سال ثبت، مبنای ارزش گذاری، پوشش کشورها و طبقه بندی با آمار اظهارکننده ایرانی قابل قیاس مستقیم نباشد. در یک مطالعه بازار قابل اتکا باید آمار تفصیلی کد ملی، فهرست قطعات سفارش شده، مشخصات فنی و حجم تولید گیربکس داخل کشور با یکدیگر تطبیق داده شوند.
برآورد تقاضای قابل بررسی برای طرح
به جای اعلام یک «اندازه بازار پوسته» بدون سند، بهتر است تقاضای صنعتی بالقوه از برنامه تولید هر پلتفرم و تعداد قطعات موجود در فهرست مواد آن محاسبه شود. برای مثال، برنامه تولید فرضی ۱۵۰ هزار دستگاه از یک پلتفرم که هر کدام یک پوسته اصلی دارد و ۷۰ درصد نیاز آن از منابع داخلی تامین می شود، تقاضایی حدود ۱۰۵ هزار قطعه در سال ایجاد می کند؛ این صرفا مثال روش محاسبه است و مشخصه یک خودروساز واقعی نیست. با افزوده شدن ضایعات درون خط، قطعات یدکی و موجودی ایمنی، عدد سفارش می تواند تغییر کند. شروع سرمایه گذاری منوط به احراز مشخصات فنی محصول و تقاضای قابل اتکا در مقیاس و دوره زمانی پروژه است.
مواد اولیه و موازنه جرم تولید
انتخاب آلیاژ تابع روش ریخته گری، ضخامت دیواره، استحکام، پایداری ابعادی، قابلیت ماشین کاری و آب بندی است. برای بدنه هایی که با دایکاست تحت فشار تولید می شوند، آلیاژ EN AC-۴۶۰۰۰ با نام AlSi9Cu3(Fe) یکی از گزینه های صنعتی شناخته شده است. سازنده صنعتی Cotarko استفاده از AC ۴۶۰۰۰ برای قطعات موتور و انتقال قدرت را گزارش می کند و ZML نمونه های پوسته با جرم های متفاوت ۲٫۹ تا ۱۲٫۵ کیلوگرم از همین گروه را معرفی کرده است. این شواهد، مناسب بودن احتمالی گروه آلیاژی را نشان می دهند؛ جایگزین تایید آلیاژ توسط طراح گیربکس نیستند. (منبع: شرکت Cotarko، فرایند دایکاست آلومینیوم و آلیاژ AC ۴۶۰۰۰) | (منبع: شرکت ZML، نمونه صنعتی پوسته گیربکس آلومینیومی)
خرید آلیاژ و کنترل کیفیت مذاب
برای طرح مبنا، ورودی اصلی شمش آلیاژی یا فلز شارژ تاییدشده با ترکیب شیمیایی قابل ردیابی است. کنترل عناصر سیلیسیم، مس، آهن و ناخالصی هایی مانند سرب و قلع باید بر اساس مشخصه فنی مشتری انجام شود. برگشتی های راهگاه و قطعات رد شده پس از جداسازی، به صورت کنترل شده وارد چرخه ذوب می شوند؛ تراشه آلوده به روغن ماشین کاری را نباید بدون تصفیه و ارزیابی افت فلز، معادل شمش قابل مصرف در نظر گرفت.
قیمت رسمی قرارداد «Aluminium Alloy» در بورس فلزات لندن در ۲۳ اکتبر ۲۰۲۶ نزدیک ۳٬۱۹۰ تا ۳٬۲۰۰ دلار به ازای تن گزارش شده است. قیمت آلیاژ آماده تحویل کارخانه در ایران به ترکیب، هزینه تبدیل، پریمیوم، حمل، تامین و شرایط تسویه وابسته است. برای محاسبات نمونه، قیمت خرید تحویلی ۳٬۷۵۰ دلار برای هر تن در نظر گرفته شده که فرض مطالعاتی است، نه قیمت قطعی داخلی. (منبع: بورس فلزات لندن، قیمت رسمی آلیاژ آلومینیوم در ۲۳ اکتبر ۲۰۲۶)
موازنه جرم یک سال تولید
جرم محصول نهایی در سناریوی مبنا ۸٫۷ کیلوگرم و جرم قطعه خام پس از جدا شدن راهگاه ۱۰ کیلوگرم است. جرم فلز تزریق شده در هر شات، با احتساب مسیر راهگاهی و سرریز، به صورت فرضی ۱۳٫۵ کیلوگرم تعیین می شود. با نرخ قبولی ۹۲ درصد در مرحله ریخته گری و ۹۶ درصد در مرحله ماشین کاری، برای تحویل ۸۰ هزار قطعه سالم، حدود ۸۳٬۳۳۳ قطعه ریخته گری تاییدشده و نزدیک ۹۰٬۵۸۰ شات مورد نیاز است.
این برنامه به تزریق تقریبا ۱٬۲۲۳ تن مذاب در سال منجر می شود. از این مقدار حدود ۳۱۷ تن راهگاه و سرریز، نزدیک ۷۲ تن قطعات رد شده ریخته گری و حدود ۲۹ تن برگشتی قطعات مردود ماشین کاری به چرخه بازگشت فلز اختصاص می یابد. حدود ۱۰۸ تن تراشه ماشین کاری باید با فرض فروش یا بازیافت بیرونی مدیریت شود. با محاسبه حدود ۲۴ تن افت ذوب و اکسیداسیون در مدل، خرید فلز جدید تقریبا ۸۳۰ تن در سال برآورد می شود. نتیجه نهایی ۶۹۶ تن پوسته سالم تحویلی است. این اعداد یک تراز مهندسی گرد شده هستند و اعتبار آنها وابسته به نقشه، وزن واقعی و میزان برگشت قابل قبول در ذوب است.
به قیمت فرضی ۳٬۷۵۰ دلار، خرید ۸۳۰ تن آلیاژ حدود ۳٫۱۱ میلیون دلار در سال هزینه دارد. ارزش فروش حدود ۱۰۸ تن تراشه تمیز، اگر خریدار بازیافت آن را به طور فرضی ۱٬۶۰۰ دلار در تن خریداری کند، نزدیک ۱۷۳ هزار دلار است. درآمد احتمالی ضایعات در محاسبات از هزینه خرید فلز جدا نگه داشته شده تا بازده جرمی به اشتباه بیش از ۱۰۰ درصد گزارش نشود.
فرآیند تولید پوسته گیربکس خودرو
زنجیره فناوری در کارخانه یکپارچه از تایید طراحی و قالب آغاز می شود، سپس به آماده سازی مذاب، تزریق فلز، جداسازی اضافات، بازرسی اولیه، ماشین کاری دقیق، شستشو، کنترل نشتی و بسته بندی می رسد. هر ایراد ایجادشده در ریخته گری ممکن است پس از صرف هزینه ماشین کاری آشکار شود؛ بنابراین جای کنترل ها در مسیر فرآیند، به اندازه انتخاب خود دستگاه اهمیت دارد.
مسیر کلی عبارت است از: تایید نقشه و شبیه سازی قالب ← آماده سازی آلیاژ ← دایکاست تحت فشار ← برش راهگاه و پلیسه گیری ← کنترل قطعه خام ← ماشین کاری مرحله اول و دوم ← شستشو و خشک کردن ← آزمون ابعادی و نشتی ← حفاظت و بسته بندی صنعتی.
طراحی قطعه، قالب و شبیه سازی ریخته گری
ابتدا جهت خروج قطعه، شیب دیواره، سطوح جدایش، نقاط اعمال نیرو و مسیر تخلیه هوا همراه با طراحی راهگاه و سرریز تعیین می شود. شبیه سازی پر شدن قالب، محل احتمالی گیر افتادن هوا، انجماد زودرس و نقاط ایجاد تخلخل انقباضی را پیش از ساخت قالب بررسی می کند. برای قطعات دارای مسیر آب بندی، امکان استفاده از سیستم وکیوم، کنترل پروفایل تزریق و نقاط تغذیه یا سرریز مناسب باید در طراحی دیده شود.
قالب صنعتی شامل نیم قالب های ثابت و متحرک، کشویی ها و مغزی های احتمالی، مدارهای کنترل دما، اجزای بیرون انداز و حسگرهای مورد نیاز است. عمر ابزار به جنس فولاد، عملیات حرارتی، سیکل حرارتی و نگهداری وابسته است؛ به همین علت هزینه قالب را نمی توان صرفا از وزن پوسته تخمین زد. ساخت نمونه اولیه و اصلاح ابزار باید قبل از قطعی شدن ظرفیت و زمان سیکل به اتمام برسد.
آماده سازی مذاب و کنترل ترکیب آلیاژ
شمش و برگشتی تاییدشده در کوره ذوب شده و پس از کنترل دما و شیمی، به سیستم نگهدارنده مذاب یا واحد تزریق منتقل می شود. آزمون ترکیب با دستگاه طیف سنجی، ارزیابی میزان هیدروژن و کنترل سرباره از اقدام های موثر برای جلوگیری از عیب های بعدی است. دمای ذوب و نگهداری باید متناسب با آلیاژ، فاصله انتقال و طراحی سلول تنظیم شود؛ تعیین یک عدد ثابت برای همه آلیاژها یا همه قالب ها صحیح نیست.
خروجی این مرحله مذابی با ترکیب و کیفیت قابل ردیابی است. اختلاط بی برنامه برگشتی ناشناخته، آلودگی به آهن از ابزار و افزایش اکسیدها می تواند منجر به افت شکل پذیری، خوردگی موضعی و ضایعات ماشین کاری شود.
ریخته گری تحت فشار و خروج قطعه
در فرآیند HPDC سردمحفظه، دوز مشخص مذاب به محفظه تزریق وارد و به وسیله پیستون با پروفایل سرعت کنترل شده به قالب فلزی رانده می شود. فشار نهایی، سرعت مرحله دوم، تخلیه هوا، دمای قالب و زمان نگهداری تا باز شدن قالب در کیفیت محصول نقش دارند. محدوده زمان سیکل در کاربردهای مختلف گسترده است؛ برای پوسته مورد مطالعه، ۱۲۰ ثانیه به ازای یک قالب تک حفره به عنوان فرض طراحی اولیه انتخاب شده است و باید در آزمون واقعی قالب تایید شود.
با این سیکل، توان تئوریک دستگاه ۳۰ شات در ساعت است؛ اما تولید قابل فروش کمتر از این عدد خواهد بود. برای پیشگیری از تخلخل و نشت، کنترل وکیوم، سرعت و فشار تزریق، روانکاری قالب، دمای فلز، وضعیت راهگاه و شدت خنک کاری در هر شیفت پایش می شود. قطعه از قالب خارج و پس از سرد شدن کنترل شده، به مرحله جداسازی راهگاه انتقال می یابد.
برش راهگاه، پلیسه گیری و کنترل قطعه خام
پرس تریم، راهگاه، سرریز و پلیسه را از قطعه جدا می کند. نقاط دسترسی محدود ممکن است به براده برداری موضعی یا ابزار مخصوص نیاز داشته باشند. قطعاتی که تاب برداشتگی، شکستگی لبه یا تخلخل در منطقه حساس دارند باید پیش از ورود به CNC غربال شوند. آزمون های نمونه ای رادیوگرافی یا روش مورد تایید مشتری برای ارزیابی تخلخل داخلی انجام می شود و نتایج آن با شماره ذوب و قالب قابل ردیابی خواهد بود.
سرریزها و راهگاه های جداشده پس از تفکیک از آلودگی و آلیاژهای دیگر، برگشت فلزی ارزشمندی ایجاد می کنند. برای جلوگیری از انتقال آلودگی، محل جمع آوری و مدیریت آنها باید بخشی از دستورالعمل فرآیند باشد.
ماشین کاری دقیق، بورینگ و ایجاد سطوح مرجع
پوسته خام پس از کنترل و تثبیت مبناهای قرارگیری در فیکسچر، در مرکز ماشین کاری افقی CNC یا ترکیبی از تجهیزات تخصصی تحت عملیات قرار می گیرد. در عملیات اول، سطوح مرجع، نشیمن های اصلی و بعضی سوراخ ها آماده می شوند تا در عملیات دوم بتوان تلرانس های موقعیتی و هم محوری را نسبت به مبنای یکسان کنترل کرد. انتخاب توالی ماشین کاری از ایجاد انباشت خطای اندازه گیری و انتقال تابیدگی ناشی از آزاد شدن تنش جلوگیری می کند.
عملیات بعدی می تواند شامل کف تراشی فلنج، بورینگ سوراخ های بلبرینگ، سوراخ کاری پیچ ها، رزوه زنی، ایجاد مسیر روغن و پخ زنی باشد. یک مثال زمان سیکل برای هر یک از دو ایستگاه اصلی، ۲۰۰ ثانیه شامل بارگذاری و کنترل داخل ایستگاه است؛ این عدد باید با مطالعه زمان سنجی واقعی، ابزار برشی، تعداد محور و فیکسچر بازبینی شود. کنترل عمر ابزار و جبران سایش در تولید انبوه از عوامل اصلی ثبات ابعادی است.
شستشو، آزمون نشتی و بازرسی نهایی
قطعه ماشین کاری شده باید از تراشه، ذرات ساینده و سیال برش تمیز شود؛ ذرات باقی مانده در مجاری روغن می توانند در کارکرد مجموعه انتقال قدرت مشکل ایجاد کنند. روش شستشو و معیار پاکیزگی به حساسیت گیربکس و مشخصات مشتری بستگی دارد. پس از خشک کردن، آزمون نشتی با فشار و زمان آزمون تعریف شده در نقشه کنترلی انجام می شود؛ درج یک حد عددی عمومی برای تمام طراحی ها ممکن نیست.
اندازه گیری ابعاد بحرانی با گیج عملکردی و CMM، کنترل چشمی سطوح و ثبت شناسه قطعه، خروجی را برای تحویل آماده می سازد. بسته بندی صنعتی چندبارمصرف با جداکننده و پوشش محافظ روی سطوح ماشین کاری شده از برخورد پوسته ها و ورود آلودگی جلوگیری می کند.

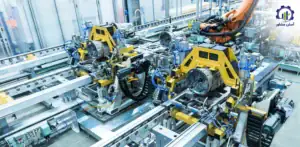

ماشین آلات و انتخاب ظرفیت خط تولید
تجهیزات باید مطابق هندسه قطعه، جرم شات، سطح تصویر شده روی صفحه جدایش، فشار فلز و تعداد فیکسچر مورد نیاز انتخاب شوند. به ویژه تناژ نیروی قفل قالب با جرم قطعه یک رابطه ثابت و مستقیم ندارد؛ مساحت تصویر شده قالب و فشار درون حفره به همراه ضریب ایمنی، مبنای محاسبه نیروی قفل است. بنابراین انتخاب دستگاه ۱۶۰۰ تن در این پیش مطالعه فقط فرض مهندسی برای قطعه منتخب است.
| تجهیز اصلی | ظرفیت یا تعداد مبنا | بازه قیمت ارزی و وضعیت داده |
|---|---|---|
| دستگاه دایکاست سردمحفظه | یک دستگاه حدود ۱۶۰۰ تن | قیمت پیشنهادی مشاهده شده حدود ۳۷۵ هزار دلار؛ بودجه تجهیز و آماده سازی سلول ۵۵۰ هزار دلار فرض شده است |
| کوره ذوب و نگهدارنده و تجهیزات آماده سازی | متناسب با حدود ۱٫۲ هزار تن فلزگردش سالانه | بودجه مطالعه ۳۸۰ هزار دلار؛ قیمت خرید رسمی دریافت نشده |
| ربات برداشت، اسپری قالب، وکیوم، پرس تریم و تجهیزات سلول | یک مجموعه برای سلول ریخته گری | بودجه مطالعه ۶۰۰ هزار دلار؛ وابسته به اتوماسیون |
| قالب و ابزار ریخته گری | یک خانواده محصول و ابزارهای اولیه | بودجه مطالعه ۵۵۰ هزار دلار؛ نیازمند RFQ ساخت قالب |
| مرکز ماشین کاری افقی CNC | چهار دستگاه، دو دستگاه موازی در هر عملیات | مجموع بودجه ۱٫۲۲ میلیون دلار؛ برای مقایسه، قیمت پایه اعلامی Haas برای HMC مدل EC-۵۰۰/۵۰ حدود ۳۵۰ هزار دلار است |
| شستشو، نشتی، CMM و کنترل تخلخل | یک مجموعه متناسب با نقشه کنترل | بودجه مطالعه ۵۲۰ هزار دلار؛ CMM بسته به رده از ده ها هزار تا صدها هزار دلار تغییر دارد |
قیمت اعلامی یک فروشنده، هزینه تمام شده نصب شده در ایران نیست. پیش از خرید، هزینه حمل بین المللی، بیمه، گمرک، نصب، آموزش، قطعات یدکی، پایداری خدمات پس از فروش، نرم افزار و فیکسچر باید در پیش فاکتورهای جداگانه مشخص شوند. دستگاه جدید ارزان قیمت بدون تضمین دقت تزریق یا خدمات ابزار، ممکن است با ضایعات بیشتر، هزینه چرخه عمر بالاتری نسبت به دستگاه گران تر ایجاد کند. (منبع: عرضه کننده Bengbu Long Hua، دستگاه دایکاست ۱۶۰۰ تن) | (منبع: شرکت Haas، قیمت پایه مرکز ماشین کاری EC-۵۰۰/۵۰) | (منبع: شرکت ZEISS، راهنمای قیمت دستگاه CMM در سال ۲۰۲۶)
گلوگاه خط و بالانس تجهیزات
ظرفیت تئوریک دستگاه ریخته گری با سیکل ۱۲۰ ثانیه برابر ۳۰ شات در ساعت است. با ۳۰۰ روز کاری، دو شیفت روزانه، ۷٫۵ ساعت کار برنامه ریزی شده در هر شیفت و اثربخشی کلی تجهیز ۷۰ درصد، تولید ناخالص سالانه تقریبا ۹۴٬۵۰۰ شات خواهد بود. پس از قبولی فرضی ۹۲ درصد در ریخته گری و ۹۶ درصد در ماشین کاری، سقف محاسباتی نزدیک ۸۳٬۵۰۰ قطعه نهایی است. برنامه فروش ۸۰ هزار قطعه سالانه در این حالت حدود ۴ درصد ذخیره نسبت به سقف محاسباتی دارد؛ این ذخیره برای پروژه واقعی محدود است و باید با داده راه اندازی اصلاح شود.
برای ماشین کاری در هر مرحله دو دستگاه با سیکل ۲۰۰ ثانیه در نظر گرفته شده است. ظرفیت نظری هر مرحله با دو دستگاه، ۳۶ قطعه در ساعت است؛ با ۴٬۵۰۰ ساعت برنامه ریزی شده و همان اثربخشی ۷۰ درصد، ظرفیت هر مرحله تقریبا ۱۱۳ هزار قطعه در سال خواهد بود. بنابراین در مدل منتخب، دایکاست گلوگاه اصلی است، نه مرکز CNC. اگر پس از آزمون قالب، سیکل به ۱۵۰ ثانیه برسد، تعداد قطعات سالم قابل تولید کاهش می یابد و راه حل ممکن است افزایش شیفت، اصلاح قالب یا افزودن دستگاه باشد؛ افزایش تعداد CNC به تنهایی کمکی نمی کند.
ظرفیت تولید و برنامه بهره برداری
ظرفیت اسمی مورد مطالعه ۸۰ هزار پوسته قابل فروش در سال و وزن محصول سالانه ۶۹۶ تن است. در ۳۰۰ روز کاری، متوسط تحویل مورد نیاز حدود ۲۶۷ قطعه سالم در روز یا ۱۷٫۸ قطعه سالم به ازای هر ساعت برنامه ریزی شده دو شیفت است. این با تعداد شات دستگاه برابر نیست؛ به دلیل دو مرحله ضایعات، حدود ۳۰۲ شات در روز برای تحقق برنامه فروش لازم خواهد بود. بهره برداری واقعی باید بین زمان توقف قالب، نگهداری، تغییر ابزار، شستشو و نقص کیفیت تفکیک شود.
تولید تجاری در سال نخست معمولا به ظرفیت پایدار نمی رسد. برای بررسی تامین مالی، می توان رسیدن تدریجی به ظرفیت اقتصادی را پس از آزمون تولید، تایید نمونه اولیه و تثبیت فرآیند فرض کرد؛ ولی برنامه دوره راه اندازی باید از زمان واقعی ساخت قالب و فرایند تایید محصول استخراج شود. انتخاب ظرفیت نهایی پیش از دریافت نقشه قطعه، برنامه تامین قطعه خام، زمان سیکل تاییدشده و شرایط پذیرش فنی، دقت کاذب ایجاد می کند.
کنترل کیفیت، استانداردها و قابلیت ردیابی
سیستم کیفیت قطعه خودرو فراتر از بازرسی محصول پایانی است. IATF ۱۶۹۴۹:۲۰۱۶ استاندارد مهم سیستم مدیریت کیفیت در زنجیره خودرو است و قواعد ممیزی و گواهی آن در ویرایش ششم از اول ژانویه ۲۰۲۵ اجرایی شده اند؛ این موضوع با تغییر ویرایش خود استاندارد IATF ۱۶۹۴۹ اشتباه نشود. برای شروع تولید، برنامه ریزی کیفیت محصول APQP، ارزیابی ریسک فرآیند، طرح کنترل، تحلیل سیستم اندازه گیری MSA، کنترل آماری فرآیند SPC و مدارک تایید قطعه تولیدی PPAP بر حسب الزامات خریدار مطرح هستند. AIAG ویرایش سوم APQP و راهنمای مستقل Control Plan را در سال ۲۰۲۴ عرضه کرده است. (منبع: گروه IATF، استاندارد IATF ۱۶۹۴۹ و قواعد شناسایی گواهی) | (منبع: انجمن AIAG، راهنمای APQP ویرایش سوم)
در بخش ریخته گری، ترکیب شیمیایی و شماره ذوب، منحنی تزریق، دمای مذاب و قالب، وضعیت وکیوم و نرخ تخلخل ردیابی می شود. در ماشین کاری، ابعاد بحرانی، توانایی فرآیند، عمر ابزار، کالیبراسیون گیج ها و نتایج آزمون نشتی اهمیت دارند. نمونه برداری و سطح پوشش رادیوگرافی باید مطابق ریسک نقاط بحرانی تنظیم شود. قطعه ای که از نظر ظاهر سالم است، لزوما برای نشیمن بلبرینگ یا ناحیه آب بندی مناسب نیست.
در قرارداد کیفیت، تعریف قطعه مردود، حدود تعمیر مجاز، پذیرش مشروط، نحوه قرنطینه و روش ردیابی تا بچ مذاب و شیفت ماشین کاری باید روشن باشد. این الزامات مستقیما بر نرخ ضایعات قابل تحقق و در نتیجه بر هزینه مواد اولیه و حاشیه عملیاتی اثر می گذارند.
زمین، ساختمان و چیدمان کارخانه
برای سناریوی یکپارچه ۸۰ هزار قطعه در سال، زمین تقریبی ۷٬۸۰۰ مترمربع و زیربنای سرپوشیده نزدیک ۳٬۷۰۰ مترمربع به عنوان مبنای معماری اولیه قابل بررسی است؛ این عددها نتیجه طراحی نهایی جانمایی نیستند. از زیربنای مفروض، حدود ۱٬۵۵۰ مترمربع به سالن ریخته گری و تجهیزات پیرامونی، ۱٬۰۰۰ مترمربع به ماشین کاری، ۴۰۰ مترمربع به انبارها و قطعات در جریان، ۲۵۰ مترمربع به آزمایشگاه و کنترل کیفیت، ۲۸۰ مترمربع به تعمیرگاه و فضاهای پشتیبان و نزدیک ۲۲۰ مترمربع به فضاهای اداری اختصاص یافته است.
باقیمانده زمین می تواند به مسیرهای عبور لیفتراک و خودروهای سنگین، فضای بارگیری، دسترسی اضطراری، ایمنی پیرامون سالن و توسعه آینده اختصاص یابد. ارتفاع مفید سالن، فونداسیون و ظرفیت کف باید با وزن دستگاه دایکاست، محل جرثقیل سقفی، مسیر سرویس قالب و بازشوهای تعمیراتی هماهنگ شود. جداسازی مسیر مذاب از جریان قطعات ماشین کاری شده و پیشگیری از ورود آلودگی ریخته گری به ناحیه کنترل نهایی، جزء اصول اصلی چیدمان است.
در مدل صرفا ماشین کاری، حذف سلول ذوب و دایکاست می تواند زمین و زیربنا را به طور معناداری کاهش دهد؛ اما عدد دقیق باید بر اساس تعداد CNC، فیکسچرها، فضای نگهداری قطعات خام و خطوط شستشو محاسبه شود. برای سرمایه ثابت مدل یکپارچه، هزینه زمین ۶۵۰ هزار دلار و ساختمان و محوطه سازی ۱٫۴ میلیون دلار در نظر گرفته شده اند؛ هر دو ارقام فرضی ارزی هستند و جایگزین استعلام شهرک صنعتی منتخب نیستند.
نیروی انسانی مورد نیاز
در مدل دو شیفت با یک سلول دایکاست و چهار مرکز ماشین کاری، تعداد اولیه حدود ۶۲ نفر در بخش های اجرایی و پشتیبانی قابل مطالعه است. ترکیب اولیه نیروها به شرح زیر در نظر گرفته می شود:
- تقریبا ۲۸ نفر برای ذوب، ریخته گری، تریم و جابه جایی داخل بخش ریخته گری
- ۱۶ نفر برای ماشین کاری و شستشو
- ۷ نفر برای تضمین و کنترل کیفیت
- ۵ نفر برای تعمیرات و نگهداری
- ۳ نفر برای انبار و حمل داخلی
- ۳ نفر برای مهندسی، مدیریت و امور اداری
تقسیم شیفت و تعداد سرپرستان باید پس از تعیین سطح اتوماسیون و تقویم کار اصلاح شود.
نرخ دستمزد نمی تواند مستقل از محل پروژه، مهارت CNC و شرایط بازار کار ایران ثابت فرض شود. در مدل مالی این مقاله، بودجه سالانه حقوق، مزایا و بار کارفرمایی معادل ۸۲۰ هزار دلار برای ۶۲ نفر یک فرض مطالعاتی دلاری است، نه نرخ حقوق واقعی و قطعی افراد در ایران. مهارت اپراتور تنظیم دستگاه، تکنسین قالب، برنامه نویس CNC و مسئول کنترل ابعادی در شروع تولید از عوامل تعیین کننده بهره برداری به حساب می آید.
مجوزها، ایمنی و الزامات محیط زیستی
برای احداث واحد ریخته گری و ماشین کاری، عنوان فعالیت و محصول در مسیر جواز تاسیس صنعتی، محل استقرار، تاییدات مربوط به محیط زیست، ساختمان و سپس پروانه بهره برداری باید از مراجع ذی ربط بررسی شود. ضوابط استقرار واحدهای صنعتی و ماده ۱۱ قانون هوای پاک، موضوع احداث و تغییر خط را به رعایت ضوابط سازمان حفاظت محیط زیست وابسته می کنند. ماهیت و دامنه مجوز کارخانه دارای ذوب و ریخته گری با واحد صرفا ماشین کاری یکسان نیست؛ در انتخاب شهرک صنعتی، بار آلایندگی، سیستم تهویه و مدیریت ضایعات باید لحاظ شود. (منبع: سازمان حفاظت محیط زیست، مقررات و ضوابط استقرار واحدهای تولیدی و صنعتی، فروردین ۱۴۰۲)
مخاطرات اصلی این واحد صنعتی عبارت اند از:
- آلودگی هوای ناشی از فرآیند ذوب
- مه و ذرات مواد جداکننده قالب
- سروصدا
- خطر پاشش فلز مذاب
- خطر گیر افتادگی در قالب
- سیالات مصرف شده ماشین کاری
جمع آوری غبار و بخارات، حفاظت ماشین، قفل ایمنی، حفاظت شنوایی، تفکیک ضایعات فلزی و مدیریت پسماندهای روغنی باید از طراحی اولیه به عنوان الزام ایمنی دیده شود. استقرار تجهیزات اطفا و مسیرهای امدادی نیز باید با دستورالعمل های آتش نشانی و ارزیابی ریسک کارخانه هماهنگ شود.
پیش بینی وضعیت سرمایه گذاری طرح تولید پوسته گیربکس خودرو
این بخش پیش امکان سنجی با دلار آمریکا و سطح قیمت و اطلاعات قابل دسترس تا اکتبر ۲۰۲۶ تنظیم شده است. هدف آن نشان دادن منطق اندازه سرمایه و ارتباط هزینه ها با ظرفیت است، نه پیشنهاد مالی قطعی. سناریو یک قطعه با جرم ۸٫۷ کیلوگرم، یک سلول HPDC، چهار دستگاه CNC، ۸۰ هزار محصول قابل فروش در سال، ۳۰۰ روز کاری و دو شیفت است. فروش، خرید آلیاژ، زمان سیکل و نرخ ضایعات باید پیش از تصمیم سرمایه گذاری با نقشه واقعی و پیش فاکتورهای رسمی بازبینی شوند.
سرمایه گذاری ثابت و قیمت ماشین آلات
براساس سبد منتخب، سرمایه ثابت بدون زمین تقریبا ۷٫۰۷ میلیون دلار و با احتساب زمین فرضی ۷٫۷۲ میلیون دلار برآورد شده است. ارقام زیر مدل مهندسی بودجه هستند؛ تنها بعضی قیمت های مقایسه ای دستگاه، از فهرست های منتشرشده فروشندگان به دست آمده اند. به عنوان مثال، قیمت درج شده برای یک دستگاه دایکاست ۱۶۰۰ تن حدود ۳۷۵ هزار دلار است و در بخش CNC قیمت پایه مرکز ماشین کاری افقی مدل Haas EC-۵۰۰/۵۰ نزدیک ۳۵۰ هزار دلار اعلام شده است. بودجه هر ردیف شامل پیکربندی موردنظر طرح است و لزوما معادل یک دستگاه منفرد نیست.
| سرفصل سرمایه ثابت | مبلغ برآوردی، میلیون دلار |
|---|---|
| زمین با فرض موقعیت صنعتی منتخب | ۰٫۶۵ |
| احداث ساختمان و محوطه سازی | ۱٫۴۰ |
| دستگاه HPDC و آماده سازی اولیه | ۰٫۵۵ |
| کوره و آماده سازی مذاب | ۰٫۳۸ |
| اتوماسیون، تریم، وکیوم و تجهیزات سلول | ۰٫۶۰ |
| قالب اصلی و ابزارهای راه اندازی | ۰٫۵۵ |
| چهار مرکز ماشین کاری و لوازم اولیه آنها | ۱٫۲۲ |
| شستشو، آزمون نشتی، اندازه گیری و بازرسی | ۰٫۵۲ |
| جابه جایی و انبارش صنعتی | ۰٫۲۰ |
| تجهیزات پشتیبان، ایمنی و آماده سازی زیرساخت | ۰٫۵۰ |
| مهندسی، حمل، نصب، آموزش و راه اندازی | ۰٫۵۵ |
| ذخیره پیش بینی نشده سرمایه ای | ۰٫۶۰ |
| جمع با زمین | ۷٫۷۲ |
| جمع بدون زمین | ۷٫۰۷ |
قالب و فیکسچرها نباید به عنوان اقلام ثابت و مستقل از محصول تصور شوند. اگر قرارداد تولید دو خانواده پوسته با ابعاد متفاوت منعقد شود، ممکن است قالب، برنامه CNC، ابزار مخصوص و حتی تناژ دستگاه تغییر کند. افزون بر آن، بودجه فوق فرض می کند کارخانه یک خط اصلی را راه اندازی می کند؛ خرید دستگاه دایکاست دوم برای افزایش تاب آوری ظرفیت، در این عدد پیش بینی نشده است.
برآورد سرمایه در گردش
در سرمایه در گردش، به جای درصد ثابت از دارایی ثابت، موجودی و فاصله پرداخت تا وصول بررسی شده است. با فرض فروش سالانه ۸٫۴ میلیون دلار و دوره وصول مطالبات ۶۰ روزه بر پایه سال مالی ۳۶۰ روزه، مانده متوسط مطالبات نزدیک ۱٫۴۰ میلیون دلار است. موجودی ۴۵ روزه آلیاژ خریداری شده حدود ۳۸۹ هزار دلار، موجودی محصول آماده برای ۲۰ روز بر مبنای هزینه عملیاتی حدود ۳۳۹ هزار دلار و قطعات در جریان ساخت تقریبا ۱۲۰ هزار دلار فرض شده اند. حداقل موجودی نقدی عملیاتی نیز ۲۵۰ هزار دلار لحاظ شده است.
در مقابل، اگر فروشنده ماده اولیه ۳۰ روز مهلت پرداخت بدهد، تقریبا ۲۵۹ هزار دلار از نیاز مالی از محل حساب های پرداختنی پوشش می یابد. در این صورت نیاز خالص سرمایه در گردش حدود ۲٫۲۴ میلیون دلار است. اگر آلیاژ وارداتی باشد یا شرایط پرداخت نقدی و زمان حمل طولانی شود، موجودی ایمنی و نقدینگی تامین به احتمال زیاد افزایش می یابد؛ برای تحلیل نهایی باید زمان واقعی خرید، حمل، ترخیص و حداقل مقدار سفارش مشخص باشد.
بر این اساس، مجموع سرمایه اولیه پروژه در سناریوی مبنا تقریبا ۹٫۹۶ میلیون دلار است: ۷٫۷۲ میلیون دلار سرمایه ثابت شامل زمین و ۲٫۲۴ میلیون دلار سرمایه در گردش. مبلغ یادشده قبل از تعیین نحوه تامین مالی، ساختار بدهی و هزینه های ناشی از تاخیر یا محدودیت ارزی است.
فروش سالانه و هزینه عملیاتی
قیمت فروش ۱۰۵ دلار به ازای یک پوسته ماشین کاری و آزمون شده، صرفا فرض مطالعاتی برای نمونه مالی است و از قرارداد واقعی به دست نیامده است. با فروش ۸۰ هزار قطعه، درآمد سالانه در بهره برداری تثبیت شده حدود ۸٫۴ میلیون دلار خواهد بود. این قیمت محصول نهایی آماده مونتاژ است و نباید با قیمت قطعه خام دایکاست، پوسته دست دوم یا مجموعه گیربکس اشتباه شود.
خرید سالانه آلیاژ با فرض ۸۳۰ تن و نرخ تحویلی ۳٬۷۵۰ دلار نزدیک ۳٫۱۱ میلیون دلار است. هزینه فرضی حقوق و مزایا ۸۲۰ هزار دلار، ابزار و مواد مصرفی ۵۵۰ هزار دلار، هزینه های عملیاتی انرژی و سیالات ۵۴۰ هزار دلار، تعمیرات ۴۸۰ هزار دلار، مدیریت و سربار ۵۵۰ هزار دلار و بسته بندی و لجستیک ۲۲۰ هزار دلار در سال برآورد شده اند. فروش احتمالی تراشه ماشین کاری حدود ۱۷۳ هزار دلار از هزینه خالص کسر شده است. در مجموع هزینه عملیاتی نقدی سالانه تقریبا ۶٫۱۰ میلیون دلار و مازاد عملیاتی قبل از استهلاک، مالیات و هزینه تامین مالی (EBITDA) نزدیک ۲٫۳۰ میلیون دلار خواهد بود. این ارقام حاصل جمع فرضیات صریح سناریو هستند، نه اطلاعات مالی یک کارخانه موجود.
توجه به این نکته ضروری است که فروش فرضی ۸۰ هزار قطعه فقط پس از تثبیت تولید قابل تحقق است. در سال راه اندازی باید ضریب فروش کمتر و هزینه آزمون قالب، نمونه سازی، توقف های فرآیند و کنترل های اضافه در بودجه لحاظ شود. همچنین معاملات داخلی ممکن است ریالی باشند و تفسیر صرفا دلاری مدل، ریسک تطابق زمان وصول وجه و بهای خرید مواد را حذف نمی کند.
شاخص های مالی نمونه و محدودیت محاسبه
برای نشان دادن تفاوت EBITDA با بازده پروژه، یک مدل جریان نقدی بسیار ساده با سرمایه گذاری اولیه ۹٫۹۶ میلیون دلار و دوره ارزیابی ده ساله در نظر گرفته شده است. جریان نقدی آزاد پروژه در سه سال اول به ترتیب ۰٫۶۰، ۱٫۲۵ و ۱٫۶۵ میلیون دلار و از سال چهارم تا دهم سالانه ۱٫۸۰ میلیون دلار فرض شده است. در پایان سال دهم، ۳ میلیون دلار از محل آزاد شدن بخشی از سرمایه در گردش و ارزش باقیمانده فرضی دارایی ها اضافه شده است. این جریان ها نمونه آموزشی هستند و برای برآورد واقعی باید مالیات، استهلاک، مخارج جایگزینی، توقف های احتمالی، سرمایه گذاری مجدد و جزئیات قرارداد روشن شوند.
بر مبنای همین دنباله فرضی، نرخ بازده داخلی پروژه حدود ۱۱٫۱ درصد و ارزش فعلی خالص با نرخ تنزیل فرضی ۱۵ درصد نزدیک منفی ۱٫۷۴ میلیون دلار است. بازگشت ساده سرمایه در این مدل حدود ۶٫۶ سال طول می کشد. منفی بودن NPV نشان می دهد در مجموعه فرضیات انتخابی، طرح شرط بازده ۱۵ درصد را تامین نمی کند؛ این نتیجه نه حکم قطعی درباره صنعت است و نه توصیه به اجرای پروژه. بدون استعلام معتبر قیمت فروش، خرید مواد و قراردادهای حجم تولید، نباید این مقادیر را به عنوان شاخص تضمین شده ارائه کرد.
شاخص های کلیدی سناریوی مبنا
| شاخص فنی و سرمایه ای | مقدار مبنا |
|---|---|
| مدل کارخانه | ریخته گری تحت فشار و ماشین کاری یکپارچه |
| محصول | پوسته اصلی آلومینیومی آماده مونتاژ |
| فروش برنامه ریزی شده | ۸۰٬۰۰۰ قطعه در سال |
| وزن هر محصول نهایی | ۸٫۷ کیلوگرم |
| مقدار محصول نهایی | ۶۹۶ تن در سال |
| شات ریخته گری مورد نیاز | حدود ۹۰٬۵۸۰ عدد در سال |
| خرید آلیاژ جدید | حدود ۸۳۰ تن در سال |
| روز کاری و شیفت | ۳۰۰ روز، دو شیفت ۷٫۵ ساعته |
| دستگاه های اصلی | یک HPDC و چهار HMC CNC |
| زمین و زیربنا | تقریبا ۷٬۸۰۰ و ۳٬۷۰۰ مترمربع |
| نیروی انسانی | حدود ۶۲ نفر |
| سرمایه ثابت بدون زمین | ۷٫۰۷ میلیون دلار |
| سرمایه ثابت با زمین | ۷٫۷۲ میلیون دلار |
| سرمایه در گردش | ۲٫۲۴ میلیون دلار |
| سرمایه اولیه کل | ۹٫۹۶ میلیون دلار |
| دوره مرجع مفروضات | اکتبر ۲۰۲۶ |
ریسک های اجرایی و معیار تصمیم برای ورود به مطالعه اختصاصی
ریسک نخست، اطمینان نداشتن از قطعه و برنامه تولیدی است که قالب بر اساس آن ساخته می شود. تغییر محل نشیمن بلبرینگ یا اصلاح هندسه پوسته ممکن است باعث بازنگری در قالب، کشویی و فیکسچرهای CNC شود. بنابراین تصویب مدارک مهندسی و تثبیت نسخه محصول پیش از خرید ابزار گران قیمت اهمیت بیشتری از اعلام ظرفیت تبلیغاتی دستگاه دارد.
ریسک دوم مربوط به کیفیت ذوب، وکیوم، تخلخل و اعوجاج است. اگر نرخ قبولی واقعی ریخته گری کمتر از فرض ۹۲ درصد یا زمان سیکل طولانی تر از ۱۲۰ ثانیه باشد، بهره برداری از تنها دستگاه HPDC دیگر ظرفیت پیش بینی شده را تامین نخواهد کرد. در پروژه واقعی، آزمون پایلوت قالب، بررسی قطعات مقطع زده شده، بازرسی تخلخل، نتیجه آزمون نشتی و تایید قابلیت فرآیند باید شرط اصلی آزادسازی سرمایه توسعه باشد.
ریسک سوم به تامین دستگاه و ابزار وابسته است. وابستگی به سازنده خارجی در تامین قطعه یدکی، خدمات کنترلر یا قالب، می تواند توقف بلندمدت ایجاد کند. انتخاب برند باید با ارزیابی تعمیرپذیری، دسترسی خدمات و هزینه نگهداری انجام شود؛ مقایسه صرف قیمت خرید گمراه کننده است. ریسک چهارم، طول دوره وصول وجه و نوسان قیمت شمش در مقابل درآمد محصول است که می تواند نیاز به سرمایه در گردش را از رقم مبنا بیشتر کند.
پیش از ورود به مرحله امکان سنجی اجرایی لازم است مدارک و اطلاعات زیر گردآوری شوند:
- نقشه تاییدشده محصول
- مشخصه آلیاژ و سطح نشتی مجاز
- برنامه تولید و زمان سیکل مورد انتظار
- پیش فاکتور معتبر خط اصلی و قالب
- استعلام زمین و ضوابط استقرار
- اطلاعات قابل اتکای تامین و مصرف مواد
بدون این ورودی ها، حتی مدل مالی مفصل نیز صرفا مجموعه ای از فرضیات خواهد بود.
جمع بندی و ارزیابی اولیه طرح
طرح تولید پوسته گیربکس خودرو زمانی از نظر صنعتی قابل بررسی جدی است که محصول دقیق و نقشه تاییدشده، تناژ مناسب دستگاه، زمان سیکل قابل اثبات، نرخ ضایعات هدف، عملیات CNC و برنامه آزمون قطعه به صورت یک زنجیره مرتبط تعریف شوند. در سناریوی آموزشی این مقاله، کارخانه یکپارچه با فروش ۸۰ هزار قطعه و وزن خروجی ۶۹۶ تن در سال، تقریبا به ۷٫۷۲ میلیون دلار سرمایه ثابت با زمین و ۲٫۲۴ میلیون دلار سرمایه در گردش نیاز دارد. این مبالغ صرفا برای شناخت مقیاس سرمایه و تصمیم درباره شروع مطالعه اختصاصی کاربرد دارند.
داده های بازار نشان می دهند صنعت خودرو ایران و واردات مجموعه ها و اجزای انتقال قدرت از نظر مقیاس قابل توجه اند، اما آمار عمومی خودرو یا ردیف گمرکی گیربکس، اثبات کننده تقاضای قطعی برای یک طرح پوسته مشخص نیست. همچنین مدل مالی فرضی، با وجود مازاد عملیاتی مثبت، در نرخ تنزیل ۱۵ درصد ارزش فعلی خالص منفی نشان می دهد. بنابراین تصمیم صحیح، نه رد یا تایید شتاب زده پروژه، بلکه تکمیل داده های محصول، آزمون ظرفیت و تهیه پیش امکان سنجی اختصاصی بر مبنای استعلام های واقعی است.
