طرح توجیهی تولید تی پیس ریکاوری

تی پیس ریکاوری یک وسیله اتصال و انتقال گاز تنفسی در مراقبت پس از بیهوشی است که در بعضی مدل ها برای اکسیژن رسانی به بیمار دارای تنفس خودبه خودی و با راه هوایی در محل استفاده می شود. تولید آن در ظاهر به ساخت چند قطعه پلاستیکی شباهت دارد، اما از منظر سرمایه گذاری، کیفیت اتصال، مقاومت جریان، نشتی، تماس گاز با پلیمر، قابلیت ردیابی و الزامات ثبت تجهیزات پزشکی تعیین کننده تر از پیچیدگی ظاهری محصول هستند. این مقاله یک الگوی فنی و مالی برای ارزیابی اولیه فراهم می کند، نه جایگزین طراحی محصول، پرونده فنی، استعلام قیمت یا طرح امکان سنجی اختصاصی.

برای جلوگیری از آمیختن واقعیت و فرض، هر عدد مالی مربوط به یک واحد فرضی مشخص شده است. قیمت های تجهیزات استنادی در منابع صنعتی وجود دارند، ولی ارقام کل سرمایه گذاری، وزن قطعات، قیمت فروش، زمین و بهره برداری در این متن «فرض مطالعاتی و برآورد مهندسی» هستند، نه آمار رسمی بازار ایران.

معرفی طرح تولید تی پیس ریکاوری و محدوده محصول

Recovery T-Piece در مفهوم رایج بازار لوازم بیهوشی به مجموعه ای گفته می شود که با اتصال به راه هوایی مناسب، اکسیژن کمکی را در مرحله انتقال و ریکاوری بیمار فراهم می کند. نمونه صنعتی Intersurgical محصولی را برای بیمار پس از عمل با تنفس خودبه خودی معرفی می کند که به لوله تراشه یا وسیله راه هوایی فوق گلوت متصل می شود. وجود نسخه مجهز به کیسه مخزن و نسخه با قطعه ونچوری نشان می دهد عنوان تجاری تی پیس ریکاوری یک طرح هندسی ثابت و یکسان را توصیف نمی کند.

(منبع: مشخصات کیت اکسیژن رسانی ریکاوری اینترسرجیکال)

در تعریف دامنه این طرح، محصول پایه «کیت یکبار مصرف بزرگسال، دارای بدنه T شکل، قطعه اتصال ونتوری ۴۰ درصد در صورت استفاده، قطعه خرطومی کوتاه بازدمی و شلنگ تامین اکسیژن» فرض شده است. مدل دارای کیسه مخزن و مدل های با غلظت نامی دیگر محصول توسعه ای هستند و قیمت و موازنه مواد آنها نباید با نمونه پایه ادغام شود. درصد درج شده روی ونچوری یک مشخصه عملکردی است که باید در شرایط آزمون تعیین شده احراز شود؛ غلظت اکسیژن تحویلی در هر شرایط بالینی بدون وابستگی به جریان و طراحی تضمین نمی شود.

تمایز تی پیس ریکاوری از دیگر تجهیزات تنفسی

تی پیس ساده، قطعه اتصال اکسیژن و ونچوری، سیستم ریکاوری دارای کیسه مخزن و مجموعه Mapleson F یا جکسون ریز از نظر مسیر جریان و هدف بالینی یکسان نیستند. یک قطعه ساده T به خودی خود دستگاه تنظیم فشار مثبت انتهای بازدم یا PEEP نیست؛ چنین ادعایی تنها با طراحی دارای سازوکار لازم و آزمون فشار و دبی معتبر قابل بیان است. همچنین قطعه ریکاوری برای تنفس خودبه خودی را نباید بدون بررسی کاربری و استانداردها معادل تجهیزات احیای نوزاد یا مدار کامل تهویه مکانیکی دانست. این تمایز از خطای انتخاب دستگاه، تدوین دستورالعمل مصرف و طبقه بندی مقرراتی جلوگیری می کند.

(منبع: مشخصات تی پیس ریکاوری دارای کیسه مخزن اینترسرجیکال)

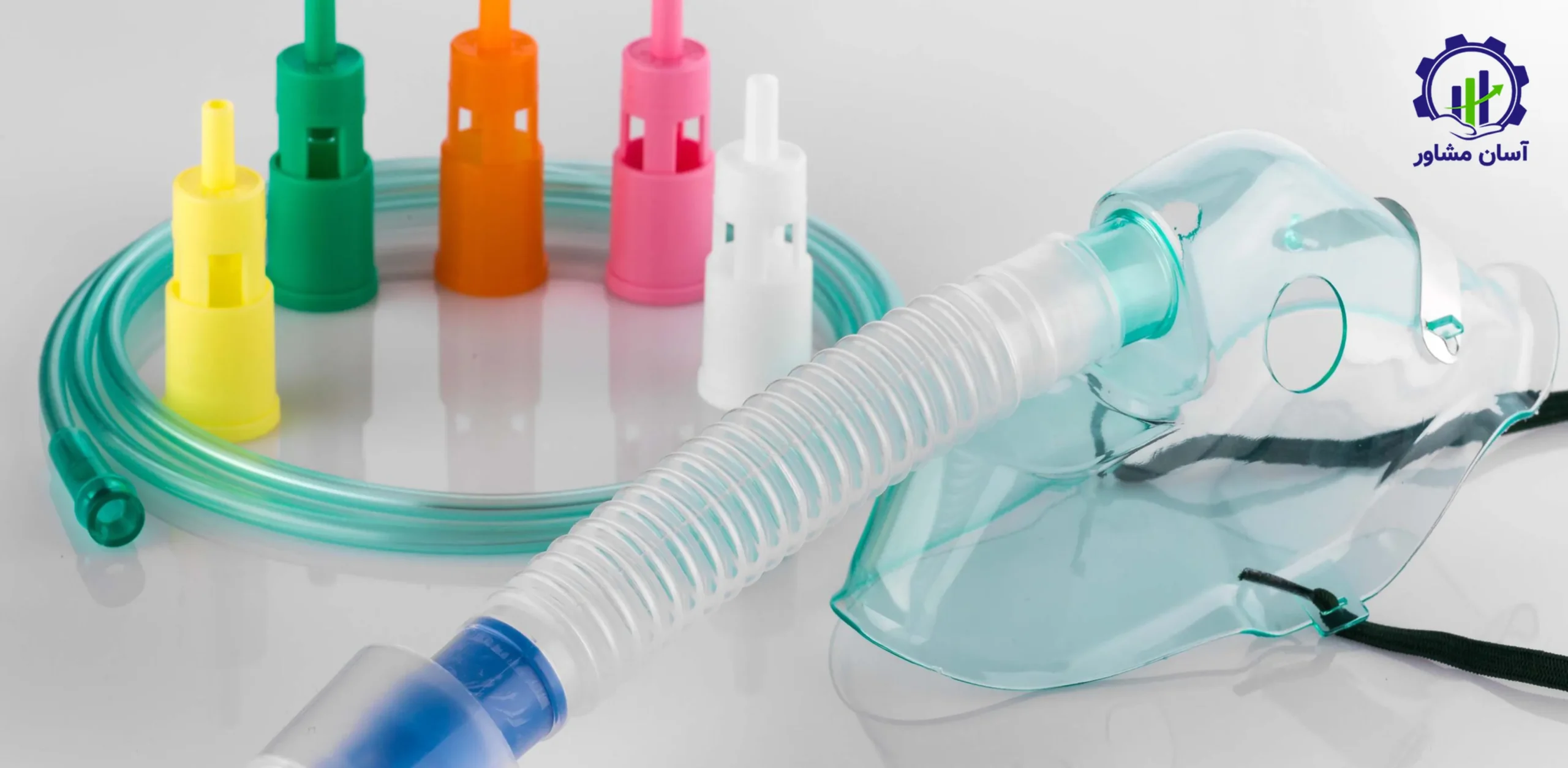

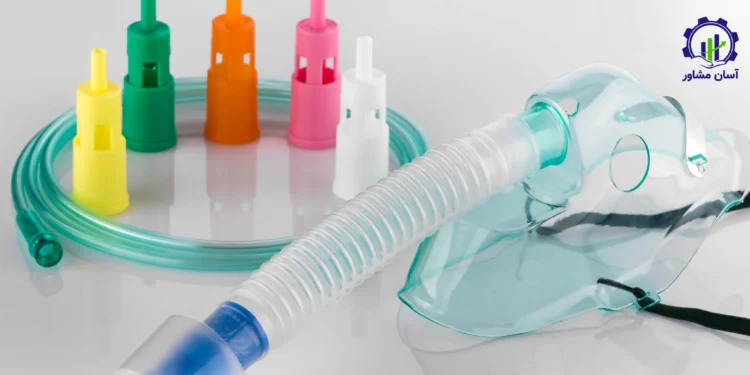

مشخصات فنی و اجزای کیت مبنا

در مدل رایج بزرگسال، اتصال استاندارد ۱۵ میلی متری در سمت راه هوایی و اجزای خرطومی با قطر اسمی ۲۲ میلی متر مشاهده می شود. برای نمونه، یک عرضه کننده ایرانی لوله مخزن کوتاه حدود ۱۵ سانتی متر و بخش T با پورت را توصیف کرده است؛ این ابعاد صرفا نمونه موجود در بازارند و باید با نقشه فنی محصول انتخابی نهایی شوند. طراحی صحیح نیازمند کنترل زاویه قطعه T، طول موثر شلنگ، هندسه دهانه مکش هوا، کیفیت آب بندی اتصال، سطح مقطع موثر، جلوگیری از زواید قالب و مقاومت اتصال در استفاده معمول است.

(منبع: استاندارد ISO ۵۳۵۶-۱:۲۰۱۵، اتصالات مخروطی تجهیزات تنفسی) | (منبع: مشخصات نمونه محصول و قیمت مشاهده شده در آی مد تجهیز)

جدول فقط گزینه های فنی را بیان می کند؛ عبارت گرید پزشکی به تنهایی اثبات کننده زیست سازگاری قطعه نهایی نیست. فرمولاسیون، افزودنی ها، شرایط فرآوری و مواجهه بیمار نیز باید در ارزیابی ریسک و برنامه آزمون وارد شوند.

مواد اولیه، زنجیره تامین و موازنه جرم

سه گروه تامین باید از هم تفکیک شود: رزین و مستربچ برای قطعات تولید داخل کارخانه، اجزای آماده خریداری شده مانند شلنگ اکسیژن و رابط ویژه، و اقلام مصرفی بسته بندی. برای PP و PE باید پایداری ابعادی، سازگاری با فرآوری و ردیابی بچ رزین بررسی شود؛ برای PVC نرم نیز نوع نرم کننده، احتمال انتقال مواد شیمیایی به جریان گاز، پسماند فرآیندی و الزامات ارزیابی زیستی اهمیت دارد. تغییر یک تامین کننده می تواند ارزیابی مجدد مواد و فرآیند را ضروری کند.

سناریوی مبنا تولید سالانه ۱٬۲۰۰٬۰۰۰ کیت قابل قبول است. برای هر کیت ۱۸ گرم قطعات پلیمیری ساخت داخل و ۲۷ گرم اجزای آماده خریداری شده، جمعا ۴۵ گرم قطعه پلیمری، به صورت فرض در نظر گرفته شده است. با نرخ پذیرش ۹۶ درصد، تولید ناخالص ۱٬۲۵۰٬۰۰۰ کیت لازم است. نیاز ناخالص ماده برای اجزای ساخت داخل برابر ۱٬۲۵۰٬۰۰۰ × ۱۸ گرم، یعنی ۲۲٫۵ تن در سال است؛ در این مدل ۲۱٫۶ تن در محصول قابل قبول قرار می گیرد و حدود ۰٫۹ تن معادل قطعات مردود یا پرت ثبت می شود. نیاز تدارکاتی نظری برای اجزای آماده ۳۳٫۷۵ تن در سال است؛ مصرف خالص در ۱٫۲ میلیون کیت قابل قبول ۳۲٫۴ تن خواهد بود. این موازنه بدون لحاظ بازیافت داخلی مجاز یا برگشت تامین کننده تنظیم شده است.

کاهش پرت به معنای مجاز بودن افزودن تمام ضایعات به خوراک دستگاه نیست. درباره اجزای مسیر گاز تنفسی، هر نوع بازآسیاب یا استفاده مجدد از ضایعات فقط پس از تایید مشخصات، ارزیابی خطر و انطباق با پرونده فنی محصول قابل بررسی است. برای اقلام حساس، برنامه اقتصادی محافظه کارانه باید هزینه دفع یا جداسازی ضایعات را در نظر بگیرد.

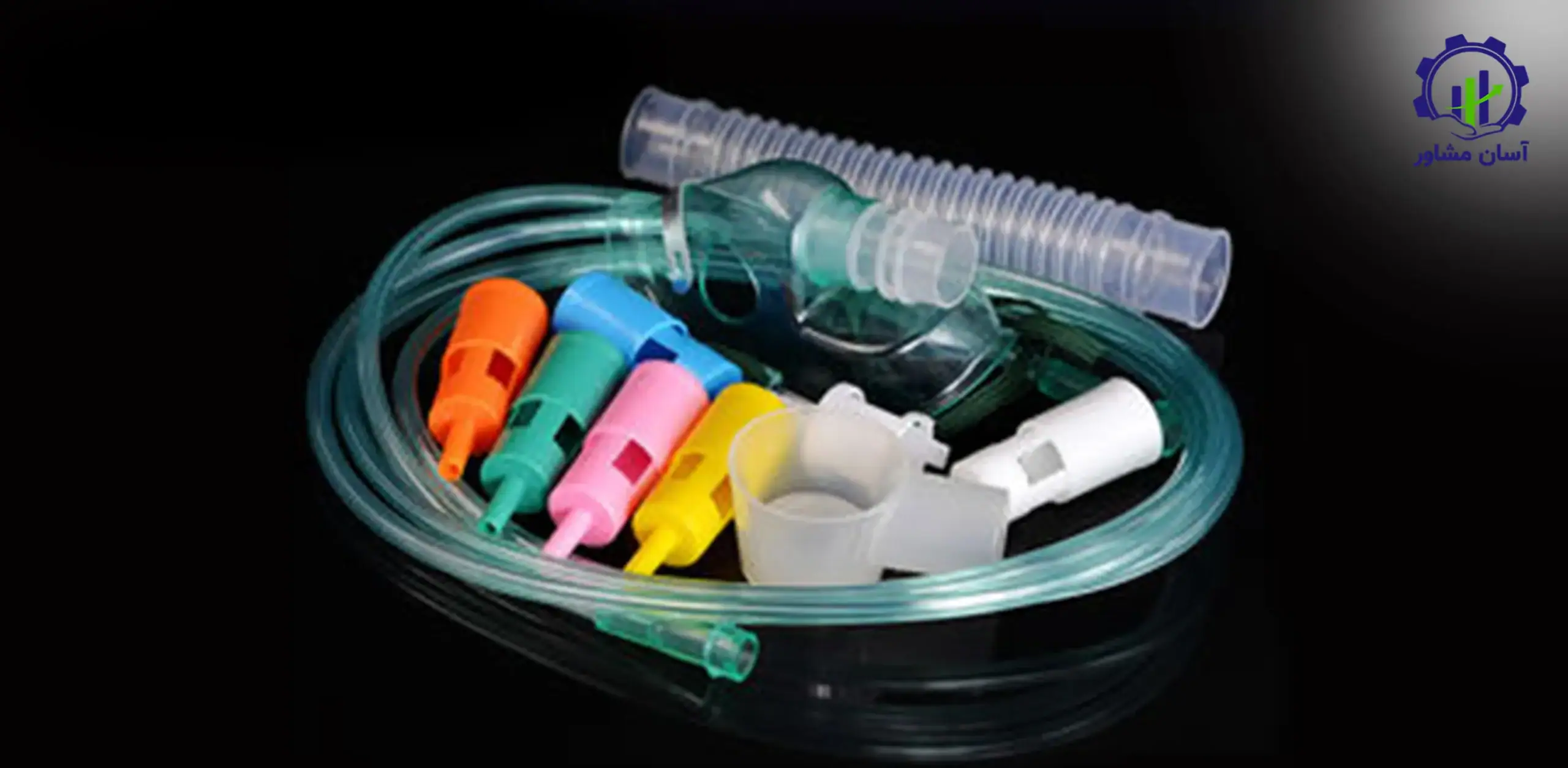

فرآیند تولید تی پیس ریکاوری

جریان عملیاتی خط مبنا از پذیرش و ردیابی مواد شروع می شود، سپس قطعات شکل دار با تزریق پلاستیک و بخش خرطومی با اکستروژن و فرم دهی ساخته می شوند. پس از آماده سازی، اجزای ساخته شده و قطعات خریداری شده وارد مونتاژ و آزمون نهایی می شوند و محصول پذیرفته شده برچسب و بسته بندی دریافت می کند. این ترتیب اجازه می دهد منشأ هر نقص به ماده، فرآیند ساخت، مونتاژ یا آزمون مشخص شود.

مسیر خلاصه عبارت است از: کنترل ورودی ← تزریق قطعات ← اکستروژن خرطومی ← کنترل ابعاد ← مونتاژ ← آزمون نشتی و جریان ← بسته بندی ← آزادسازی بچ.

پذیرش مواد و کنترل شرایط پیش از تولید

در ورود رزین، گواهی آنالیز تامین کننده، شماره لات، تاریخ تولید، گرید سفارش داده شده، وضعیت بسته بندی و در صورت نیاز شاخص جریان مذاب کنترل می شود. برای شلنگ و رابط آماده، ابعاد، ظاهر، آلودگی سطحی، بوی غیرعادی و اسناد انطباق تامین کننده مهم است. محل نگهداری باید از آلودگی متقاطع و اختلاط لات ها جلوگیری کند. بدون اتصال شماره مواد به شماره بچ محصول، فراخوان هدفمند و بررسی علت مغایرت عملا دشوار خواهد بود.

تزریق قطعات T شکل و رابط ها

بدنه T و رابط های سخت یا نیمه سخت در قالب تزریق چند حفره ای تولید می شوند. انتخاب ظرفیت ماشین از وزن شات، سطح تصویرشده قطعه، فشار تزریق، نیروی گیره و تعداد حفره ها به دست می آید؛ عدد تناژ به تنهایی معیار کافی نیست. کیفیت قطعه در این مرحله به کنترل دمای ماده، سرعت تزریق، فشار نگهداری، خنک کاری و محل خط جدایش وابسته است. پلیسه دهانه و بیضی شدن مخروط اتصال می تواند با وجود ظاهر سالم، نشتی یا جداشدگی ایجاد کند.

مثال ظرفیت برای یک قالب هشت حفره ای با سیکل ۲۵ ثانیه، ۸ × ۳۶۰۰ ÷ ۲۵ = ۱٬۱۵۲ قطعه در ساعت است. با دسترس پذیری و بازده واقعی ۷۵ درصد حدود ۸۶۴ قطعه در ساعت قابل اتکا می شود. اگر برای هر کیت یک قطعه از این ایستگاه لازم باشد، ماشین از هدف ۶۰۰ کیت قابل قبول در ساعت ظرفیت کافی دارد؛ اما اگر هر کیت دو قطعه از یک قالب نیاز داشته باشد، دو قالب متفاوت یا ماشین دوم ضرورت پیدا می کند. در سناریوی سرمایه گذاری دو دستگاه برای پوشش قطعات و کاهش تغییر قالب منظور شده است.

اکستروژن و فرم دهی لوله خرطومی

خط خرطومی شامل اکسترودر، هد و قالب، واحد فرم دهی موجی، خنک کاری، کشش، اندازه گیری طول و برش است. قطر اسمی ۲۲ میلی متر، طول ۱۵ سانتی متر و شکل موج باید به گونه ای تعریف شود که انعطاف پذیری و مقاومت به تاخوردگی با مقاومت کم در برابر جریان گاز سازگار باشند. فاصله موج ها و ضخامت جداره اگر نامناسب باشد می تواند باعث پارگی هنگام مونتاژ یا افزایش افت فشار شود. کنترل وزن واحد طول و ابعاد ابتدا و انتهای لوله ضروری است.

(منبع: استاندارد ISO ۵۳۶۷:۲۰۲۳، ست ها و لوله های تنفسی)

یک تولیدکننده دستگاه خرطومی کوچک، سرعت نامی ۱۵ متر در دقیقه را برای برخی مدل ها اعلام کرده است. این عدد قابلیت بالقوه ماشین است، نه تولید قطعی قطعه پزشکی. حتی با ضریب محافظه کارانه ۴۰ درصد، ۶ متر در دقیقه برای قطعه ۰٫۱۵ متری برابر ۴۰ قطعه در دقیقه یا ۲٬۴۰۰ قطعه در ساعت خواهد بود؛ پس در نمونه مبنا ایستگاه مونتاژ و آزمون به احتمال بیشتر از اکسترودر محدودکننده ظرفیت است. مقایسه باید همراه با زمان تعویض قالب، ضایعات راه اندازی و کنترل کیفیت لوله انجام شود.

(منبع: مشخصات خط خرطومی و ظرفیت اسمی اعلامی سازنده Wings Plastic)

مونتاژ، اتصال و کنترل مشخصات عملکردی

اجزا پس از کنترل ابعاد در محیط مونتاژ با روش اتصال مناسب مانند فیت مکانیکی کنترل شده یا جوش سازگار، بسته به طراحی تاییدشده، سرهم می شوند. برای هر عمل اتصال باید معیار نیروی جا زدن، عمق نشستن، کیفیت قرارگیری و نبود ترک تعریف شود. اگر ونچوری در محصول وجود داشته باشد، اندازه اوریفیس و مسیر ورود هوای محیط از ویژگی های بحرانی است. مونتاژ اشتباه رابط، تغییر رنگ معرف غلظت یا جا ماندن یک جزء باید با راهکار جلوگیری از خطا یا کنترل صددرصدی مهار شود.

در این مدل برای یک ایستگاه دستی با زمان چرخه ۳۰ ثانیه، ظرفیت نظری ۱۲۰ کیت در ساعت به دست می آید. هفت ایستگاه با بازده واقعی ۸۵ درصد حدود ۷۱۴ کیت ناخالص در ساعت مونتاژ می کنند که با نرخ پذیرش ۹۶ درصد، حدود ۶۸۵ کیت قابل قبول در ساعت است. نسبت به هدف خالص ۶۰۰ کیت در ساعت حاشیه تولید محدود ولی مثبت ایجاد می شود و کارسنجی واقعی برای تعیین شمار نهایی جایگاه ها ضرورت دارد. این اعداد فرض مطالعاتی هستند، نه بهره وری مشاهده شده یک کارخانه.

آزمون نهایی، بسته بندی و آزادسازی محصول

پذیرش نهایی تنها به نداشتن عیب ظاهری محدود نیست. آزمون نشتی در شرایط فشار تعریف شده، مقاومت جریان در دبی معین، انطباق هندسی اتصال، نیروی جدایش، انسداد احتمالی مسیر و آزمون اختصاصی مشخصه ونچوری باید در طرح کنترل تعیین شوند. سطح نمونه برداری، الزامات آزمون صددرصدی و حدود پذیرش باید از ارزیابی ریسک و استانداردهای قابل اعمال استخراج شوند؛ تعیین عدد دلخواه نشتی یا غلظت قابل دفاع نیست.

در پایان، محصول با کد محصول، شماره بچ، تاریخ ساخت، وضعیت استریل یا غیر استریل، محدودیت یکبار مصرف و اطلاعات سازنده برچسب می خورد. اگر محصول قرار است استریل فروخته شود، انتخاب روش استریل، برون سپاری یا تجهیز داخلی، اعتبارسنجی چرخه، پایداری مواد و اعتبار بسته بندی سد استریل پروژه ای مستقل است. در مدل مالی این مقاله محصول «غیر استریل» فرض شده و هزینه راه اندازی واحد استریلیزاسیون داخلی محاسبه نشده است؛ عرضه با ادعای استریل نیازمند سناریوی مالی و مقرراتی جدید است.

(منبع: استاندارد ISO ۱۱۶۰۷-۱:۲۰۱۹، بسته بندی اقلام پزشکی استریل)

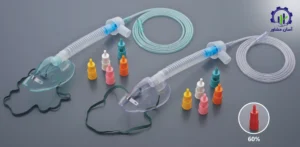

ماشین آلات و تجهیزات اصلی خط تولید

انتخاب خط مناسب نباید از روی کاتالوگ یک دستگاه انجام شود. در این پروژه ظرفیت فروش قابل تحقق و نرخ قبولی هدف، خروجی خالص مونتاژ و تست را مشخص می کنند و سپس ظرفیت تزریق، خرطومی، بسته بندی و انبار بین فرآیندی متناسب با آن انتخاب می شود. در فاز اولیه دو دستگاه تزریق کوچک تا متوسط برای تولید بدنه ها و رابط ها، یک خط خرطومی باریک، چند میز مونتاژ، دستگاه آزمون نشتی و جریان، تجهیزات بسته بندی و یک آزمایشگاه کنترل کیفیت پیش بینی شده است.

بازه های فوق تلفیقی از قیمت های اعلامی سازندگان ماشین و برآورد مهندسی تجهیزات اختصاصی در اکتبر ۲۰۲۶ است؛ پیشنهاد فروش قطعی یا قیمت تحویل ایران نیست. برای نمونه، یک سازنده چینی بازه ۱۵ تا ۲۸ هزار دلار FOB را برای دستگاه تزریق سروو هیدرولیک حدود ۱۰۰ تن اعلام می کند و آگهی سازنده خط خرطومی بازه هایی در حدود ۱۵ تا ۳۰ هزار دلار نشان می دهد. قالب پزشکی، تست تخصصی، مستندسازی، حمل، گمرک، نصب، تاییدیه راه اندازی و آموزش در قیمت پایه ماشین مستتر نیستند.

(منبع: راهنمای قیمت دستگاه تزریق ۱۰۰ تن از سازنده Daoben، سال ۲۰۲۶)

گلوگاه خط، نگهداری و اعتبارسنجی تجهیزات

در سناریوی مبنا، هدف تولید خالص ۶۰۰ کیت در ساعت است. ظرفیت موثر یک قالب تزریق نمونه ۸۶۴ قطعه در ساعت و ایستگاه خرطومی چند برابر این مقدار محاسبه شد؛ مونتاژ هفت نفره در حد ۷۱۴ کیت ناخالص و حدود ۶۸۵ کیت قابل قبول در ساعت ظرفیت دارد. با چنین نسبت نزدیکی، بازرسی حین فرآیند یا خرابی فیکسچر به سرعت ظرفیت را کاهش می دهد. تعریف بافر کنترل شده قطعات و افزایش انعطاف نیروی مونتاژ قبل از افزایش تعداد دستگاه تزریق می تواند اقتصادی تر باشد.

برنامه نگهداری شامل کنترل دوره ای سیستم تزریق، تمیزکاری قالب و مسیر مواد، اندازه گیری سایش حفره و گیج های ابعادی، کالیبراسیون سنسور فشار و جریان و ثبت توقف ها است. معیار تحویل هر تجهیز باید آزمون پذیرش در کارخانه سازنده، آزمون پذیرش در محل، اثبات عملکرد با مواد واقعی و مستندات IQ/OQ/PQ متناسب با سطح خطر باشد. ماشین سالم از نظر مکانیکی لزوما محصول پزشکی تایید شده تولید نمی کند.

کنترل کیفیت، ایمنی محصول و بسته بندی

در تجهیزات تنفسی یکبار مصرف، به دلیل عبور گاز قابل استنشاق، موضوع فقط تماس فیزیکی قطعه با پوست نیست. برخی ترکیبات فرار یا ذرات آزادشده از سطح مسیر گاز می توانند با تنفس بیمار مواجهه ایجاد کنند. از این رو ارزیابی ISO ۱۸۵۶۲ برای مسیر گاز، در کنار ارزیابی زیستی بر مبنای تماس تعریف شده طبق ISO ۱۰۹۹۳، باید متناسب با پیکربندی و مدت استفاده طراحی شود. نتیجه یک گواهی مواد خام، بدون بررسی فرآیند و محصول نهایی، جایگزین این ارزیابی نیست.

(منبع: استاندارد ISO ۱۸۵۶۲-۱:۲۰۲۴، ایمنی زیستی مسیر گاز تنفسی) | (منبع: استاندارد ISO ۱۰۹۹۳-۱:۲۰۲۵، ارزیابی زیستی تجهیزات پزشکی)

گروه های آزمون کلیدی عبارتند از:

• صحت مشخصات مواد و قابلیت ردیابی
• اندازه های بحرانی محل اتصال و انطباق مخروط ها
• مقاومت به نشتی و جداشدن
• افت فشار در جریان تعریف شده
• مقاومت به خمیدگی و انسداد
• عملکرد ونچوری در شرایط آزمون
• ذرات و مواد منتشرشونده به مسیر تنفسی
• و دوام بسته بندی تا پایان عمر ادعایی

از تعیین عمومی «عمر مفید سه سال» یا «صددرصد استریل» بدون آزمون پایداری و پرونده فنی باید پرهیز کرد.

برای پایش کیفی، پیشنهاد می شود نخست نرخ عدم انطباق به تفکیک عیب تعریف شود: پلیسه، انسداد، اتصال شل، ابعاد نامنطبق، نشت، شکستگی و نقص بسته بندی. مثال عددی نرخ پذیرش ۹۶ درصد در این مقاله صرفا فرض اقتصادی است و نمی تواند هدف تضمین کیفیت دستگاه پزشکی تلقی شود؛ طرح کنترل باید بر اساس شدت خطر هر عیب، نه فقط میانگین ضایعات، تنظیم شود.

معرفی کد آیسیک و کد محصول تی پیس ریکاوری

برای طبقه بندی صنعتی در مقیاس بین المللی، گروه ISIC Rev.۴ با کد ۳۲۵۰ به «ساخت ابزار و ملزومات پزشکی و دندانپزشکی» اختصاص دارد و از حیث ماهیت، نزدیک ترین گروه عمومی به تولید این کیت است. با این حال کد ISIC بین المللی با کد فعالیت واحد صنعتی در سامانه های وزارت صمت و کد اختصاصی محصول قابل ثبت در ایران یکسان نیست. اختصاص عدد به عنوان «کد محصول تی پیس ریکاوری» بدون مشاهده فهرست جاری سامانه رسمی می تواند نادرست باشد.

(منبع: بخش آمار سازمان ملل، طبقه بندی صنعتی ISIC Rev.۴ کد ۳۲۵۰)

در مرحله دریافت جواز و ثبت محصول باید شرح دقیق اقلام خروجی، تک مصرف بودن، مدل ونچوری یا مخزن دار، مواد سازنده و وضعیت استریل به مرجع صدور مجوز ارائه شود تا کد فعالیت و شناسه محصول به طور رسمی تعیین شود. به طور خاص ساخت قطعه T به تنهایی، بسته بندی یک کیت کامل و مونتاژ صرف قطعات آماده ممکن است از نظر شرح فعالیت و الزامات پرونده تولید تفاوت داشته باشند.

کد تعرفه گمرکی و HS Code تی پیس ریکاوری

زیرعنوان شش رقمی HS ۹۰۱۹۲۰ در طبقه بندی بین المللی برای دستگاه های اکسیژن درمانی، تنفس درمانی و تجهیزات مرتبط مطرح است. در برخی تعرفه های ملی، زیرردیف هایی برای سایر تجهیزات و قطعات نیز وجود دارد؛ اما این امر تایید نمی کند که هر تی پیس یکبار مصرف در گمرک ایران دقیقا با این کد وارد یا صادر شود. تشخیص ردیف نهایی به ماهیت کالای ارائه شده، کامل یا جزء بودن، کارکرد اصلی و قواعد طبقه بندی گمرکی بستگی دارد. استفاده احتمالی از ردیف های دیگر فصل ۹۰ نیز باید با نظر مرجع ذی صلاح بررسی شود.

(منبع: بخش آمار سازمان ملل، طبقه بندی HS ۲۰۱۷ ردیف ۹۰۱۹۲۰)

بنابراین «۹۰۱۹۲۰» در این مقاله فقط ردیف مرجع برای جستجوی اولیه است و هیچ کد هشت یا ده رقمی ایران به عنوان کد تایید شده اعلام نمی شود. همچنین آمار واردات کل این ردیف را نباید معادل واردات تی پیس ریکاوری دانست؛ چون می تواند دستگاه های بسیار گران قیمت اکسیژن درمانی و تجهیزات دیگر را شامل شود و نتیجه را چندین مرتبه بزرگ نمایی کند.

استانداردها و مجوزهای تولید در ایران

پیش از احداث یا خرید ماشین آلات، شرح کاربرد مورد نظر، گروه بیمار، مدت استفاده، استریل بودن و محل اتصال باید در سند تعریف محصول تثبیت شود. سپس طبقه خطر، معیارهای ایمنی و مسیر ثبت در چارچوب مقررات اداره کل تجهیزات و ملزومات پزشکی ایران و ضوابط صنعت تعیین خواهد شد. داشتن جواز صنعتی به معنای مجوز عرضه محصول پزشکی نیست. از آنجا که جزئیات مقررات و سامانه ها ممکن است تغییر کند، باید نسخه روز دستورالعمل های مرجع و فرآیند ثبت محصول از سامانه رسمی اداره کل بررسی و استعلام شود.

(منبع: استاندارد ISO ۱۳۴۸۵:۲۰۱۶، نظام مدیریت کیفیت تجهیزات پزشکی) | (منبع: استاندارد ISO ۱۴۹۷۱:۲۰۱۹، مدیریت ریسک تجهیزات پزشکی)

ارتباط یک استاندارد با طراحی لزوما به معنی الزام خودکار همه بندهای آن برای هر نسخه محصول نیست. تیم فنی باید فهرست استانداردهای قابل اعمال را بر مبنای دامنه کاربرد و مقررات جاری ثبت کند. برای نمونه، ISO ۲۰۴۱۷ در سال ۲۰۲۶ با ویرایش تازه جایگزین نسخه ۲۰۲۱ شده و به کارگیری نسخه قدیمی در پرونده جدید بدون بررسی ضرورت اصلاح دارد. ISO ۵۳۵۶-۱:۲۰۱۵ هنوز منتشر و معتبر است، اگرچه فرآیند بازنگری آن آغاز شده است.

(منبع: استاندارد ISO ۲۰۴۱۷:۲۰۲۶، اطلاعات ارائه شده توسط سازنده)

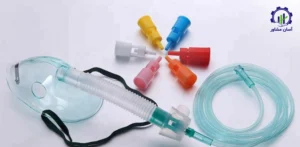

بازار داخلی، میزان تقاضا و تجارت خارجی

مبنای تقاضای تی پیس ریکاوری، تعداد بیمارانی نیست که صرفا اکسیژن دریافت می کنند؛ بلکه تعداد مواردی است که مطابق پروتکل بالینی به اتصال مورد نظر پس از بیهوشی یا در انتقال بیمار نیاز دارند. بسته به نوع راه هوایی، شیوه مراقبت، مسیر انتقال و انتخاب تجهیز، ممکن است از محصولات جایگزین استفاده شود. از این رو تبدیل تعداد کل جراحی ها به تقاضای تی پیس با ضریب ثابت، بدون داده بیمارستانی، یک تخمین قطعی نیست.

برای ارائه مقیاس قابل استناد، سازمان تامین اجتماعی گزارش کرده است که در مراکز درمان مستقیم خود در سال ۱۴۰۴ تعداد ۵۳۴٬۱۶۶ عمل جراحی انجام شده است. این عدد «تعداد مصرف تی پیس» نیست، تمام جراحی های کشور را پوشش نمی دهد و از روی آن نمی توان نرخ نفوذ محصول را تشخیص داد. صرفا برای نشان دادن روش محاسبه، اگر ۱۰ درصد از این اعمال در یک فرض پژوهشی نیازمند یک کیت از پیکربندی انتخابی باشند، تقاضای متناظر در همان زیرمجموعه حدود ۵۳٬۴۱۷ کیت می شود. سهم ۱۰ درصد از داده بالینی واقعی استخراج نشده و تنها مثال است.

(منبع: گزارش تامین ۲۴ از آمار رسمی درمان مستقیم تامین اجتماعی در سال ۱۴۰۴)

درباره تولید و مصرف سالانه تی پیس ریکاوری در کل ایران، ظرفیت نصب شده واحدهای فعال، واردات و صادرات اختصاصی این محصول و حجم بازار در سال ۱۴۰۵، آمار تفکیک شده معتبر و قابل احراز در منابع عمومی بررسی شده به دست نیامد. بنابراین ارائه عدد قطعی برای این متغیرها یا ساختن روند رشد چندساله موجه نیست. محاسبه مصرف ظاهری به شکل «تولید داخلی + واردات – صادرات» تنها زمانی عملی است که داده های هر سه جزء دقیقا برای همین محصول و سال یکسان در دست باشد؛ آمار کل ردیف ۹۰۱۹۲۰ چنین شرطی را تامین نمی کند.

برای امکان سنجی اختصاصی، اندازه گیری واقعی باید با تفکیک مدل ۴۰ درصد، مدل های با غلظت دیگر و مدل دارای کیسه مخزن انجام شود. اطلاعات ارزشمند شامل تعداد مصرف به ازای عمل و نوع بخش، نرخ تعویض، موجودی اطمینان، اختلاف الگو در بیمارستان های عمومی و تخصصی و تعداد اقلام جایگزین است. در صورت نبود امکان سنجی تقاضا، ظرفیت پیشنهادی ۱٫۲ میلیون کیت در سال صرفا یک سناریوی تولید است و ادعایی مبنی بر جذب بازار این مقدار ندارد.

در بازار بین المللی، نمونه های عرضه شده توسط سازندگان معتبر و آگهی های تامین نشان می دهد محصول یک کالای تخصصی با امکان انتخاب پیکربندی است؛ اما قیمت مصرف کننده، قیمت عمده فروشی و قیمت درب کارخانه را نمی توان یکسان در نظر گرفت. نمونه قیمت ۶۵٬۰۰۰ تومان در یک فروشگاه ایرانی فقط مشاهده قیمت صفحه فروش در زمان بررسی است، نه نرخ قرارداد صنعتی یا متوسط سالانه بازار. برای تجارت خارجی نیز دسته بندی دقیق گمرکی و الزامات فنی کشور مقصد، شرط مقدم بر هر پیش بینی صادرات خواهد بود.

زمین، ساختمان و جانمایی کارخانه

برای ظرفیت اسمی ۱٫۲ میلیون کیت در سال و یک شیفت، زمین فرضی حدود ۸۰۰ متر مربع و زیربنای حدود ۴۸۰ متر مربع قابل بررسی است. از زیربنا، به صورت اولیه ۲۰۰ متر مربع برای تزریق، خرطومی و مونتاژ، حدود ۸۰ متر مربع برای انبار ورودی، ۷۰ متر مربع برای انبار محصول و قرنطینه، ۴۰ متر مربع برای آزمایشگاه و کنترل کیفیت، ۴۰ متر مربع برای اتاق های پشتیبانی و مستندات و ۵۰ متر مربع برای راهروها و خدمات در نظر گرفته می شود. این اعداد حاصل چیدمان مهندسی فرضی هستند و باید بر اساس اندازه واقعی ماشین، فاصله ایمنی و مسیر مواد بازبینی شوند.

تفکیک ناحیه مواد خام از قطعات بازرسی شده، کنترل ورود ذرات به محل مونتاژ، امکان قرنطینه محصول مشکوک و مسیر کوتاه از تولید تا بسته بندی اهمیت بیشتری از ظاهر سالن دارد. اتاق تمیز با یک کلاس خاص نباید بدون ارزیابی ریسک و مقررات محصول الزام عمومی فرض شود. اگر قرار باشد بسته بندی استریل، استریلیزاسیون داخلی یا تولید همزمان قطعات حساس دیگر اضافه شود، مساحت و نیازمندی های محیطی به شکل محسوسی تغییر می کند. پیش از خرید زمین، طرح جانمایی و جریان افراد و مواد باید روی پلان واقعی آزمایش شود.

نیروی انسانی مورد نیاز

برای یک شیفت ۸ ساعته، برآورد مهندسی مبنا حدود ۱۵ نفر است:

• هفت نفر برای مونتاژ و بسته بندی
• دو نفر در تزریق و اکستروژن
• یک نفر کنترل کیفیت و آزادسازی
• یک نفر پشتیبانی فنی و نگهداری
• یک نفر انبار و ردیابی
• یک نفر امور تامین و برنامه ریزی
• یک نفر اداری و امور بازرگانی
• و یک مدیر مسئول تولید و سیستم کیفیت

بسته به الزام حضور مسئول فنی و شرایط مجوز، ممکن است به نیروی تخصصی مستقل یا خدمات آزمایشگاهی برون سپاری شده نیاز باشد؛ ادغام وظایف ناسازگار مانند آزادسازی کیفی و تایید مستقل تولید نباید صرفه جویی محسوب شود.

تعداد هفت نفر برای مونتاژ بر فرض کارسنجی ۳۰ ثانیه برای هر کیت و بازده ۸۵ درصد بنا شده است، بنابراین یک عدد تضمین شده نیست. آموزش شیوه مونتاژ، شناخت عیب بحرانی، ثبت بچ، بهداشت فردی، کالیبراسیون دستگاه و اقدام در شرایط عدم انطباق از الزامات بهره برداری واقعی است. نادیده گرفتن مسئولیت کنترل کیفیت و مستندسازی در برآورد تعداد کارکنان می تواند هزینه طرح را ظاهرا کاهش دهد اما ریسک رد محصول را بالا ببرد.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید تی پیس ریکاوری

پیش امکان سنجی حاضر برای سال مرجع ۲۰۲۶ و به دلار آمریکا نوشته شده است تا ارقام ریالی وابسته به نرخ ارز متغیر، تصویر کاذب ایجاد نکنند. سناریوی پایه یک واحد تولید و مونتاژ با دو ماشین تزریق، یک خط خرطومی کوتاه، خرید برخی اجزای جانبی از تامین کننده تایید شده، عرضه غیر استریل و ظرفیت اسمی یک میلیون و دویست هزار کیت قابل قبول در سال است. کلیه مقادیر این بخش برآورد اولیه هستند؛ قیمت خرید رسمی، هزینه زمین یک شهر مشخص، نرخ مالیات، تسهیلات و شرایط واقعی فروش در دست نیست.

ظرفیت عملی و مفروضات مشترک محاسبات

با ۲۵۰ روز کاری، یک شیفت و ۸ ساعت اسمی در روز، ساعت تقویمی تولید ۲٬۰۰۰ ساعت و ظرفیت اسمی خالص ۶۰۰ کیت در ساعت خواهد بود. با فرض ۴ درصد عدم پذیرش نهایی، نیاز به مونتاژ ناخالص حدود ۶۲۵ کیت در ساعت است. برای نشان دادن سال بهره برداری معمول، نرخ استفاده از ظرفیت ۷۰ درصد در سال تثبیت را فرض می کنیم؛ تولید و فروش واقعی آن سال ۸۴۰٬۰۰۰ کیت خواهد بود. فرض فروش برابر تولید فقط برای جلوگیری از پیچیده شدن مثال است و در مدل مالی پروژه باید جداگانه فروش، موجودی و وصول مطالبات بررسی شود.

وزن خالص قطعات پلیمری هر کیت ۴۵ گرم و نیاز ناخالص مواد شکل داده شده داخلی در ظرفیت اسمی ۲۲٫۵ تن در سال فرض شده است. قیمت فروش خالص کارخانه به ازای هر کیت ۰٫۶۵ دلار و هزینه متغیر شامل مواد، قطعات آماده، بسته بندی و مصرفی متناسب با تعداد کیت قابل قبول ۰٫۲۷ دلار فرض شده است. این دو عدد «نرخ بازار تایید شده» نیستند؛ صرفا ورودی های مثال محاسباتی هستند. قبل از تصمیم سرمایه گذاری باید با پیشنهاد خرید معتبر و فاکتورهای خرید مواد جایگزین شوند.

برآورد ماشین آلات و سرمایه ثابت

هزینه مجموعه تزریق و قالب ها در برآورد پایه حدود ۹۰ هزار دلار است و خط خرطومی حدود ۲۵ هزار دلار سهم دارد. افزون بر آن، آزمایشگاه، ایستگاه های آزمون و مونتاژ، بسته بندی و هزینه های نصب و مهندسی بخش قابل توجهی از بودجه را جذب می کنند. حدود قیمت دو ماشین تزریق از بازه اعلامی سازنده چینی برای رده ۱۰۰ تن اخذ و با سطح مشخصات انتخابی به حدود ۵۲ هزار دلار در سناریوی پایه محدود شده است. این رقم به معنی ارائه پیش فاکتور نیست.

در این جدول، برآورد زمین عمدا با نرخ نمونه ۸۰ دلار برای هر متر مربع محاسبه شده تا جمع سرمایه تعریف مشخصی داشته باشد. این نرخ به هیچ شهر یا منطقه صنعتی ایران نسبت داده نمی شود. انتخاب محلی با زمین گران تر، نیاز به تصفیه و اعتبارسنجی بیشتر یا ورود فناوری استریلیزاسیون می تواند ساختار سرمایه را تغییر دهد. سرمایه ثابت همچنین متضمن دریافت پروانه محصول یا موفقیت آزمون های ایمنی نیست.

سرمایه در گردش و چرخه نقدینگی

سرمایه در گردش باید با طول دوره تامین مواد، موجودی ایمنی، زمان مونتاژ و آزمایش و فاصله تحویل تا دریافت وجه محاسبه شود. برای سال بهره برداری با ۸۴۰ هزار کیت، هزینه متغیر کل سال ۲۲۶٬۸۰۰ دلار است. در یک فرض ساده، حدود ۱۵۱٬۲۰۰ دلار از این مبلغ معادل خرید مواد و اجزای آماده و ۵۰٬۴۰۰ دلار هزینه بسته بندی است و باقی به دیگر اقلام متغیر تعلق دارد. تامین مواد دو ماهه حدود ۲۵٬۲۰۰ دلار و ذخیره یک ماه بسته بندی حدود ۴٬۲۰۰ دلار نقدینگی می طلبد.

با فرض کالای در جریان و ساخته شده به ارزش تقریبی یک ماه هزینه متغیر، حدود ۱۸٬۹۰۰ دلار در موجودی قفل می شود. دو ماه فاصله وصول مطالبات از فروش سالانه ۵۴۶٬۰۰۰ دلار معادل حدود ۹۱٬۰۰۰ دلار حساب های دریافتنی است. با ۲۰٬۰۰۰ دلار وجه عملیاتی احتیاطی و کسر حدود ۱۴٬۳۰۰ دلار اعتبار تامین کنندگان، نیاز محاسباتی سرمایه در گردش حدود ۱۴۵٬۰۰۰ دلار می شود. گرد کردن ناشی از فرض های مطالعاتی است. تامین برخی مواد وارداتی با پیش پرداخت، زمان حمل یا حداقل سفارش بالاتر می تواند نیاز نقدینگی را زیاد کند.

حاصل جمع سرمایه ثابت ۴۷۹٬۰۰۰ دلار و سرمایه در گردش ۱۴۵٬۰۰۰ دلار، سرمایه گذاری اولیه فرضی ۶۲۴٬۰۰۰ دلار است؛ اگر زمین از قبل در اختیار سرمایه گذار باشد، نیاز منابع نقدی برای ایجاد طرح در همین مثال حدود ۵۶۰٬۰۰۰ دلار می شود، بدون آنکه ارزش اقتصادی زمین صفر تلقی شود.

برآورد فروش، هزینه عملیات و سود عملیاتی

در سال تثبیت با فروش فرضی ۸۴۰٬۰۰۰ کیت و قیمت خالص ۰٫۶۵ دلار، فروش سالانه ۵۴۶٬۰۰۰ دلار است. هزینه های متغیر با نرخ ۰٫۲۷ دلار برای هر کیت به حدود ۲۲۶٬۸۰۰ دلار می رسد. هزینه های ثابت عملیاتی سالانه شامل حقوق، مستندسازی کیفیت، تعمیرات، خدمات تخصصی، امور اداری و هزینه های عمومی، در این مثال مجموعا ۱۷۰٬۰۰۰ دلار فرض شده اند. بنابراین مازاد قبل از استهلاک، هزینه مالی و مالیات حدود ۱۴۹٬۲۰۰ دلار می شود. این عدد نه «سود خالص» است و نه جریان نقدی آزاد قطعی؛ سرمایه در گردش اضافه، تعمیرات سرمایه ای، مالیات و بدهی در آن کسر نشده اند.

سهم تقریبی حقوق ۱۵ نفر با میانگین هزینه کارفرمایی ۵۰۰ دلار برای هر نفر در ماه، سالانه ۹۰٬۰۰۰ دلار از هزینه ثابت نمونه است؛ مانده ۸۰٬۰۰۰ دلار برای سایر اقلام عملیاتی و خدمات تخصصی فرض شده است. دستمزد ۵۰۰ دلار در این مثال صرفا یک فرض برای ساختن محاسبه دلاری قابل بازبینی است و بیانگر نرخ رسمی دستمزد ۱۴۰۵ یا حداقل مزد قانونی ایران نیست. نسبت هزینه ثابت و متغیر باید پس از دریافت قیمت تامین، قرارداد خدمات آزمون و نرخ های حقوق واقعی بازمحاسبه شود.

برای ارائه NPV و IRR قابل دفاع باید جدول جریان وجوه نقد سالانه با زمان ساخت، نرخ افزایش ظرفیت، هزینه جایگزینی قالب، مالیات، استهلاک، ساختار تامین مالی، ارزش اسقاط و نرخ تنزیل تنظیم شود؛ داده های موجود برای چنین محاسبه ای معتبر و کامل نیستند. در نتیجه عمدا نرخ بازده داخلی یا ارزش فعلی خالص عددی ارائه نشده است. تکیه بر یک نسبت ساده درآمد و سرمایه برای تصمیم نهایی می تواند به اشتباه سرمایه گذاری منجر شود.

شاخص های کلیدی پیش امکان سنجی در یک سناریوی واحد

به دلیل ماهیت پیش امکان سنجی، نمایش اعداد گرد شده به معنی برآورد دقیق سرمایه نیست. همه شاخص های بالا به همان کیت غیر استریل تعریف شده مربوط اند و با ورود کیسه مخزن، ساخت کامل شلنگ در داخل کارخانه یا تغییر ترکیب انواع ونچوری باید همزمان اصلاح شوند.

ریسک های فنی و شروط ورود به سرمایه گذاری

خطر اول، خطای تعریف محصول است: اگر از ابتدا روشن نباشد چه شرایط اکسیژن رسانی، چه اتصال و چه عملکردی قرار است اثبات شود، قالب و تجهیزات آزمون ممکن است برای محصول نهایی مناسب نباشند. خطر دوم، شکست اعتبارسنجی نشتی، افت فشار یا مشخصه ونچوری است که می تواند باعث تغییر اساسی هندسه قطعه شود. خطر سوم، تامین مواد بدون سابقه و مدارک مناسب برای مسیر تنفسی است که احتمال تکرار ارزیابی زیستی و تاخیر در ثبت محصول را بالا می برد.

در بعد اقتصادی، سرمایه گذاری پیش از روشن شدن نیاز واقعی مراکز درمانی و هزینه آزمون های الزامی می تواند به خواب سرمایه منجر شود. احتمال تاخیر ثبت محصول، کمبود نقدینگی برای تامین مواد و عدم هماهنگی ظرفیت مونتاژ با ماشین تزریق نیز باید در برنامه اجرایی دیده شود. پیش از سفارش قالب صنعتی، دستیابی به نمونه اولیه پذیرفته شده، مشخصات نهایی محصول، فهرست آزمون ها، مسیر ثبت و چند پیشنهاد قیمت واقعی باید به عنوان شرایط پیش از تصمیم سرمایه ای تعیین شوند.

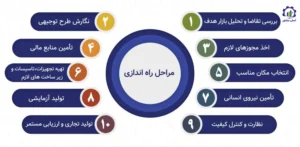

ترتیب اجرایی پیشنهادی عبارت است از:

• تثبیت کاربری و مدل محصول
• طراحی نمونه و ارزیابی اولیه مسیر گاز
• آزمون های نمونه اولیه
• تهیه فهرست استاندارد و الزامات ثبت
• دریافت پیشنهاد قیمت ماشین و قالب همراه با تضمین ظرفیت
• تهیه طرح جانمایی
• محاسبه مالی با اطلاعات بازار قابل احراز
• سپس تصمیم خرید و اجرای واحد

در پروژه های تجهیزات پزشکی، صرفه جویی در آزمون و مستندسازی غالبا ارزش کمتری از کاهش ریسک توقف عرضه دارد.

جمع بندی و ارزیابی اولیه

طرح تولید تی پیس ریکاوری از نظر فرآیند تولید در گروه مونتاژ تجهیزات پزشکی پلیمری با عملیات تزریق و اکستروژن قرار می گیرد، اما ریسک اصلی آن در انطباق عملکرد تنفسی و الزامات کیفیت و ثبت نهفته است. برای سناریوی آموزشی ظرفیت ۱٫۲ میلیون کیت در سال، کارخانه ۸۰۰ متر مربع زمین، ۴۸۰ متر مربع زیربنا و حدود ۱۵ نفر نیروی انسانی در نظر گرفته شد. سرمایه ثابت ۴۷۹ هزار دلار و سرمایه در گردش ۱۴۵ هزار دلار، مجموعا ۶۲۴ هزار دلار سرمایه اولیه فرضی را تشکیل می دهند. این ارقام برای غربالگری اولیه هستند و نباید به عنوان سرمایه قطعی قابل اجرا در ایران معرفی شوند.

مهم ترین گام برای تبدیل این تصویر اولیه به یک طرح قابل تامین مالی، تثبیت پیکربندی بالینی محصول، احراز استانداردهای لازم، نمونه سازی و اعتبارسنجی آزمون، استعلام قیمت تجهیزات و مواد و دستیابی به داده مصرف واقعی برای همین کد کالا است. تا قبل از این مراحل، سودآوری سناریوی نمونه صرفا نتیجه مفروضات و نه شاهدی بر بازده تضمین شده طرح خواهد بود.
