طرح توجیهی تولید چست لید (چست الکترود)

چست لید یا چست الکترود، قطعه ای در مسیر دریافت سیگنال الکتریکی قلب از سطح پوست است که در بسیاری از دستگاه های نوار قلب برای ثبت لیدهای سینه ای به کار می رود. در ظاهر، این محصول مجموعه کوچکی از یک بخش فلزی رسانا، حباب مکشی و اتصال کابل است؛ اما تولید صنعتی آن فقط به کنار هم قرار دادن قطعات محدود نمی شود. مقاومت تماس پایدار، کیفیت سطح فلزی، قابلیت تمیزکاری بین بیماران، آب بندی قسمت مکشی و سازگاری با کابل و دستگاه، مستقیما بر قابلیت اعتماد محصول اثر می گذارند. از این رو، سرمایه گذاری در تولید چست لید باید با رویکرد تجهیزات پزشکی و نه تولید یک کالای پلاستیکی معمولی ارزیابی شود.

این مقاله ماهیت محصول، مواد اولیه، جریان ساخت، تجهیزات، الزامات آزمون، مجوزها، برآورد بازار و یک مدل عددی پیش امکان سنجی را بررسی می کند. سناریوی مبنای سال ۲۰۲۶، تولید صنعتی و مونتاژ ۲۴۰ هزار عدد چست الکترود مکشی قابل استفاده مجدد در سال، با تامین برون سپاری شده قطعات قالبی و پوشش فلزی است. سرمایه گذاری برای تولید کامل قطعات، خط الکترود چسبی و کارخانه با ساختمان ملکی باید جداگانه محاسبه شود. قیمت ها و برآوردهای مهندسی این مقاله استعلام رسمی و پیش بینی قطعی بازار نیستند.

چست لید چیست و چه محصولاتی در این طرح قابل تولید هستند؟

در دستگاه ECG، سیگنال الکتریکی ناشی از فعالیت قلب به واسطه الکترود سطحی دریافت و از طریق کابل به بخش اندازه گیری دستگاه منتقل می شود. در نوار قلب استاندارد دوازده لید، معمولا ده الکترود فیزیکی استفاده می شود: شش محل سینه ای V1 تا V6 و چهار الکترود اندامی. بنابراین عبارت «دوازده لید» به معنای وجود دوازده الکترود روی بدن نیست. چست الکترود در کاربرد متداول بازار ایران اغلب به نمونه مکشی مورد استفاده برای لیدهای V1 تا V6 اشاره می کند؛ با این حال، بعضی فروشندگان این اصطلاح را برای الکترودهای چسبی سینه ای یا حتی کابل بیمار نیز به کار می برند. تعریف دقیق محصول در آغاز طرح از خطا در انتخاب خط تولید جلوگیری می کند.

چست الکترود مکشی قابل استفاده مجدد

این نوع معمولاً دارای حباب نرم لاستیکی یا سیلیکونی و کاسه فلزی رسانا است. با فشردن و رها کردن حباب، اختلاف فشار محدودی ایجاد می شود که الکترود را برای یک ثبت کوتاه روی پوست نگه می دارد. اتصال فلزی امکان ارتباط با کابل بیمار را فراهم می کند. الکترود مکشی را باید مطابق دستورالعمل معتبر سازنده پس از هر بیمار تمیز و در صورت لزوم ضدعفونی کرد. «قابل استفاده مجدد» بودن به معنای استفاده نامحدود، امکان اتوکلاو برای همه مدل ها یا مصونیت از آسیب پوشش سطح نیست.

محصول مبنای مطالعه، مدل بزرگسال با قطر تماس اسمی نزدیک ۲۴ میلی متر، حباب فاقد لاتکس طبیعی و اتصال قابل تطبیق با کابل های منتخب است. قطر ۲۴ میلی متر یک نمونه بازار است نه اندازه الزامی استاندارد برای همه دستگاه ها. در کاتالوگ های تجاری، مدل های ۲۱ و ۲۴ میلی متری بزرگسال و مدل های حدود ۱۵ تا ۱۷ میلی متری کودکان مشاهده می شود. تولید نمونه کودک نیازمند طراحی ابعادی، کنترل نیروی مکش و اعتبارسنجی کاربرد جداگانه است.

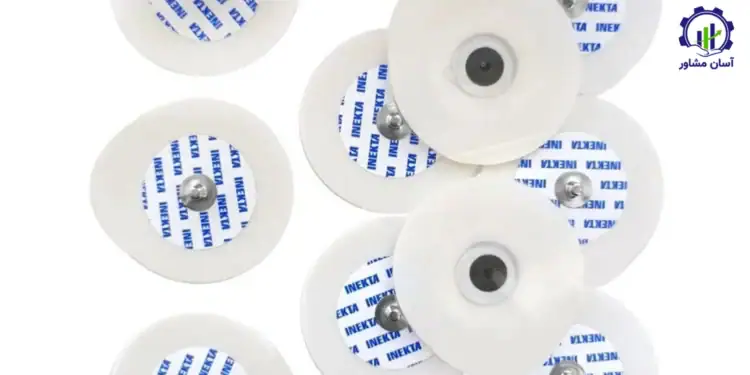

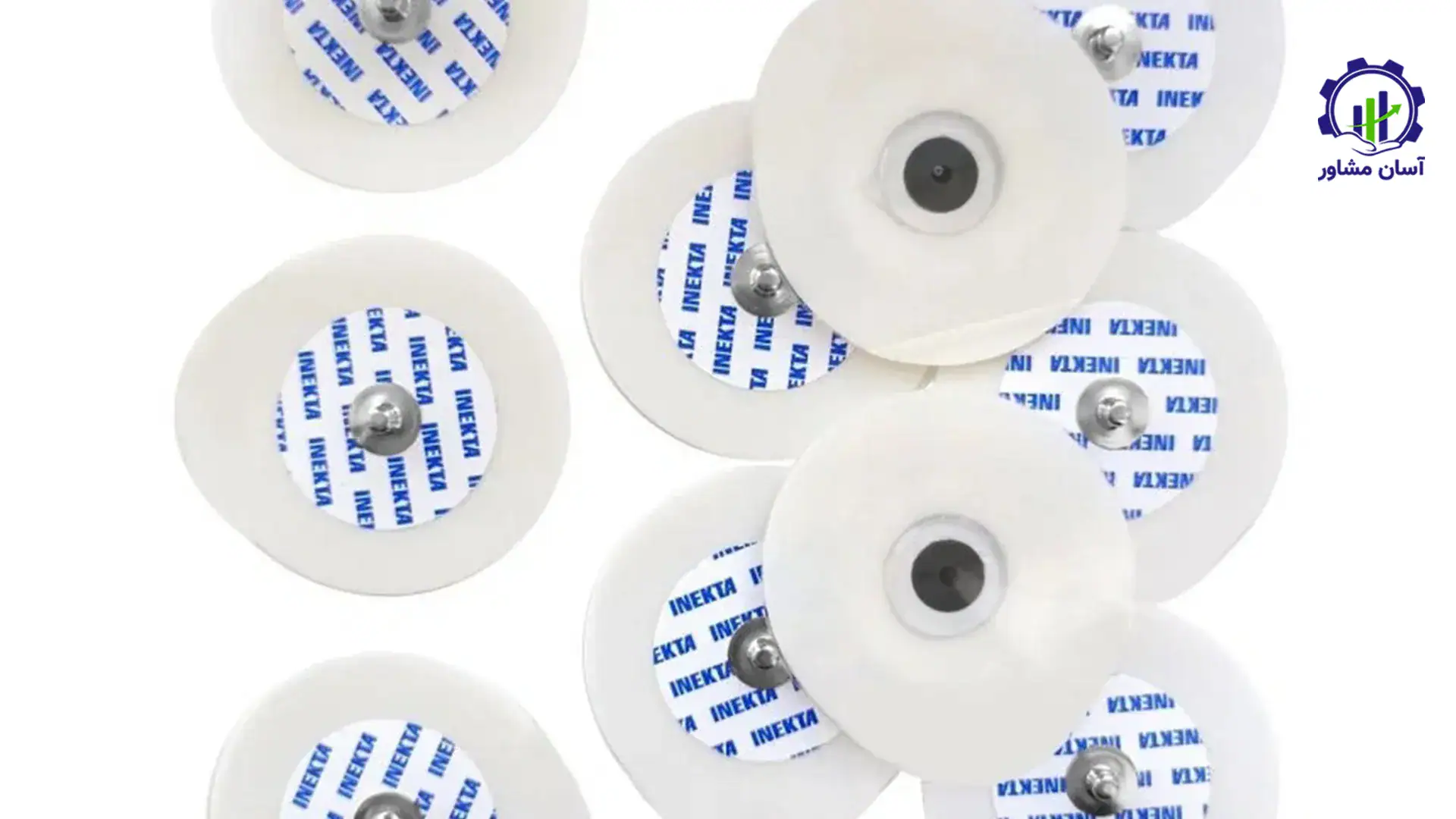

چست الکترود چسبی یکبار مصرف

این محصول معمولاً از بستر فوم یا منسوج، لایه چسب زیست سازگار، هادی فلزی، سامانه اتصال و در بسیاری از طرح ها از ژل رسانا تشکیل می شود. بر خلاف مدل مکشی، ماندگاری ژل، مقدار رطوبت، آب بندی بسته و عملکرد چسب در طول زمان بر کیفیت آن اثر تعیین کننده دارند. دستگاه های دایکات، لمینیت، ژل گذاری، پرکن بسته و تجهیزات پایش پایداری، سرمایه و دانش متفاوتی می طلبند. قیمت و ظرفیت این محصول را نباید از خط مکشی تعمیم داد.

سایر محصولات هم خانواده

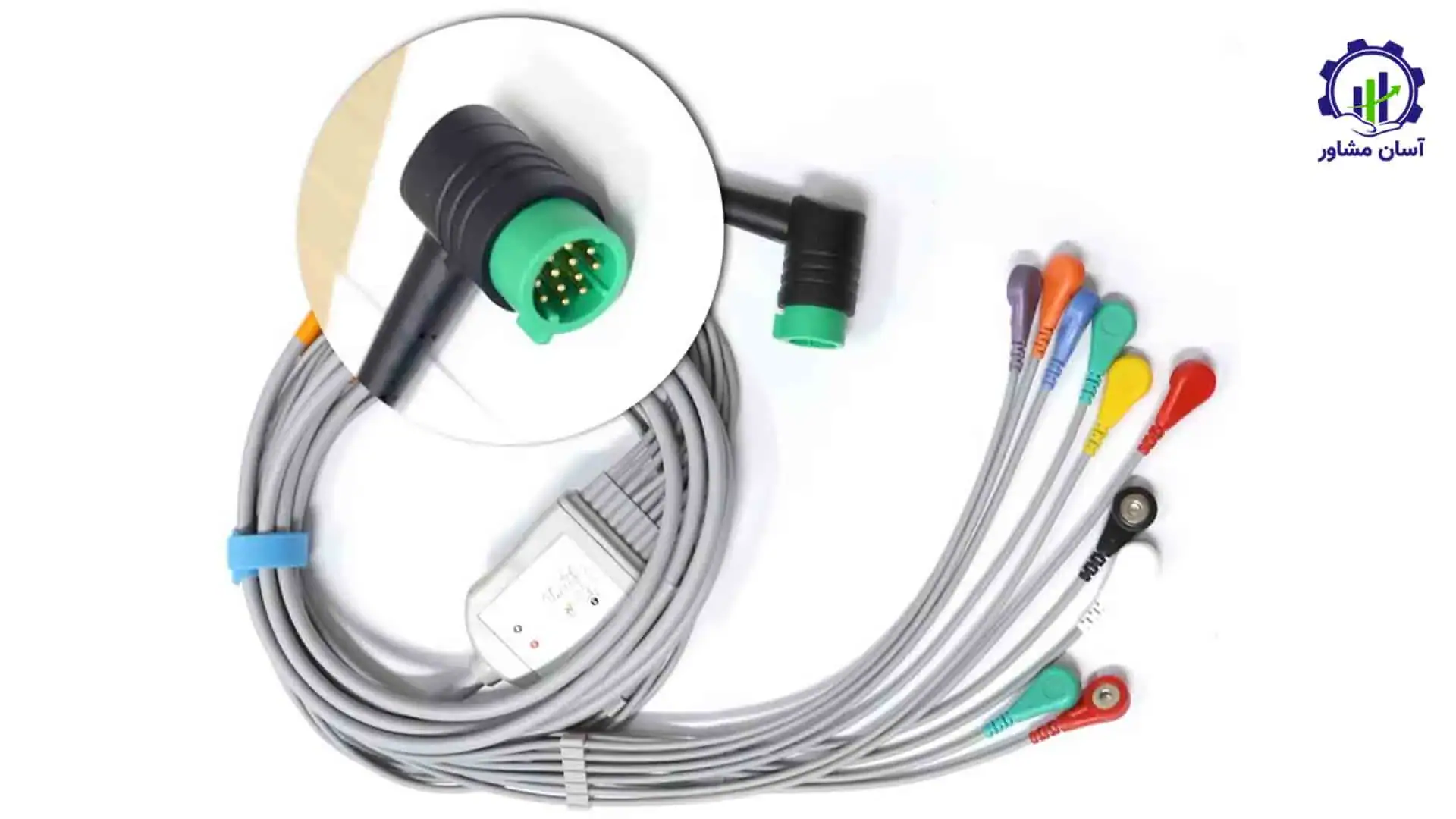

الکترود گیره اندامی، کابل و لیدوایر ECG، تبدیل اتصال، الکترود اطفال و قطعات یدکی حباب مکشی می توانند در توسعه محصول مطرح شوند؛ با این حال، هرکدام مشخصات فنی، شناسه کالا و مدارک انطباق خاص خود را دارند. کابل به دلیل مسائل مربوط به عایق، مقاومت مکانیکی، اتصالات، نشتی و سازگاری سامانه، صرفاً ادامه ساده تولید چست الکترود نیست. طراحی خانواده محصول باید ابتدا از نیاز بالینی و تعریف دقیق کاربری آغاز شود.

مشخصات فنی و معیارهای طراحی چست الکترود

مهم ترین مشخصه چست لید، صرفا قطر یا رنگ حباب نیست. دستگاه ECG سیگنال های کم دامنه را اندازه می گیرد و ناپایداری فصل مشترک پوست و الکترود می تواند نویز، جابجایی خط مبنا یا خطای ثبت ایجاد کند. در مرحله تعریف طراحی باید نقشه فنی، محدوده ابعاد، جنس قطعات تماس با پوست، جنس پوشش رسانا، نوع اتصال، نحوه استفاده و روش بازفرآوری یا تمیزکاری به صورت قابل آزمون مشخص شود.

قسمت رسانا و کیفیت تماس الکتریکی

در نمونه های تجاری، کاسه رسانا می تواند از آلیاژ مس با پوشش مناسب، فولاد با پوشش اختصاصی یا سطح نقره/کلرید نقره ساخته شود. وجود عبارت Ag/AgCl در مشخصات برخی محصولات به معنای یکسان بودن ساختار همه نمونه ها نیست. انتخاب پوشش باید بر اساس پایداری الکتروشیمیایی، خوردگی ناشی از تماس با مواد شوینده، دوام سایشی و خطر تماس پوستی انجام شود. پوشش ناپیوسته یا متخلخل می تواند با وجود ظاهر براق، پس از چند چرخه شستشو مشکل ایجاد کند.

برای نمونه مبنا، جرم اسمی بخش فلزی را ۱۵ گرم، حباب نرم را ۱۰ گرم و مجموعه اتصال را ۲ گرم فرض می کنیم؛ این اعداد فقط برای موازنه تدارکات هستند و باید از نمونه مهندسی و نقشه قطعات تصحیح شوند. تایید جنس آلیاژ با گواهی مواد و بازرسی پوشش با روش مناسب، پیش از شروع مونتاژ انبوه ضروری است. آلودگی روغن ماشین کاری، باقی مانده آبکاری و ذرات آزاد نیز باید در دستورالعمل پذیرش قطعات کنترل شوند.

حباب مکشی و اتصال مکانیکی

حباب باید پس از فشرده شدن شکل خود را باز یابد، نشتی محسوس نداشته باشد و با فشار مورد استفاده کاربر، نیروی نگهدارندگی مناسب ایجاد کند. زیاد بودن مکش می تواند باعث ناراحتی پوست و آثار موضعی شود، در حالی که مکش کم خطر جدا شدن الکترود و ایجاد نویز را افزایش می دهد. دوام در برابر سیکل فشار، تغییر شکل دائمی، پارگی لبه و تاثیر شوینده و ضدعفونی کننده باید بررسی شود. استفاده از عنوان «سیلیکون پزشکی» بدون گواهی ترکیب، ردیابی تامین کننده و شواهد ارزیابی زیستی برای پذیرش ماده کافی نیست.

کانکتور باید با مشخصات کابل هدف منطبق باشد؛ اتکا به عبارت «یونیورسال» کافی نیست. در بازار مدل هایی با اتصال بنانا، پیچ و گیره وجود دارند، اما قطر و هندسه کانکتور باید با تلرانس، نیروی اتصال و احتمال لق شدن سنجیده شوند. آزمون با چند کابل رایج برای تایید کاربردپذیری مفید است؛ فهرست سازگاری باید به نسخه مشخص هر دستگاه یا کابل محدود شود و ادعای سازگاری با همه تجهیزات مطرح نشود.

تمیزکاری، بسته بندی و طول عمر

محصول مکشی معمولاً غیر استریل عرضه می شود، مگر آنکه تولیدکننده ادعای استریلیتی داشته و آن را با فرایند معتبر پشتیبانی کرده باشد. شرایط تمیزکاری و ضدعفونی باید برای محصول نهایی اعتبارسنجی شود، نه فقط از مقاومت شیمیایی ماده خام نتیجه گیری شود. تاریخ مصرف یا عمر مفید نیز از تست های دوام، پایداری بسته بندی و داده های نگهداری به دست می آید؛ درج عدد قراردادی مانند پنج سال بدون شواهد پذیرفتنی نیست. این معیارها مستقیماً بر میزان مرجوعی، ردیابی شکایت و اعتبار محصول اثر دارند.

معرفی کد آیسیک و کد محصول چست لید

در طبقه بندی بین المللی ISIC نسخه چهارم، کد 3250 مربوط به ساخت ابزار و ملزومات پزشکی و دندانپزشکی است (منبع: بخش آمار سازمان ملل متحد، شرح کد ISIC ۳۲۵۰ در ویرایش چهارم). در نسخه سوم و نسخه ۳.۱، کد 3311 برای ساخت تجهیزات پزشکی و جراحی و وسایل ارتوپدی وجود داشت و در شرح آن تجهیزات الکتروتشخیصی مانند ECG نیز مطرح بود (منبع: بخش آمار سازمان ملل متحد، شرح کد ISIC ۳۳۱۱ در ویرایش ۳.۱). این دو کد متعلق به نسخه های متفاوت نظام طبقه بندی هستند و نباید بدون ذکر نسخه جایگزین هم شوند. همچنین تولید یک قطعه جانبی الکتروتشخیصی لزوماً همان کد فعالیت ساخت دستگاه کامل ECG را در سامانه های داخلی ندارد.

کد فعالیت صنعتی، گروه فعالیت کارخانه را توصیف می کند؛ اما کد محصول صنعتی برای ثبت یک محصول مشخص در سامانه های ملی به کار می رود. کد دقیق محصول و عنوان مصوب داخلی را باید از فهرست معتبر سامانه مربوط و مرجع مجوزدهنده استعلام کرد. در این بررسی، کد ملی محصول اختصاصی چست الکترود با قابلیت تایید قطعی از منبع رسمی عمومی احراز نشد؛ به همین دلیل ارائه یک شماره حدسی می تواند پرونده مجوز را منحرف کند.

در کنار ISIC، رده بندی تخصصی تجهیزات پزشکی نیز اهمیت دارد. در پایگاه MEDEVIS سازمان جهانی بهداشت، اصطلاح GMDN با کد 42489 برای الکترود الکتروکاردیوگرافی قابل استفاده مجدد (منبع: سازمان جهانی بهداشت، شناسه الکترود ECG قابل استفاده مجدد در MEDEVIS) و کد 35035 برای نوع یکبار مصرف (منبع: سازمان جهانی بهداشت، شناسه الکترود ECG یکبار مصرف در MEDEVIS) درج شده است؛ کد EMDN مرتبط با الکترود ECG نیز C020501 است. اینها طبقه بندی نامگذاری وسیله پزشکی هستند، نه جایگزین کد آیسیک یا شناسه مجوز ایران. برای هر پرونده باید عنوان و کاربری با اداره کل تجهیزات پزشکی تطبیق داده شود.

کد تعرفه گمرکی و HS Code چست لید

سرشاخه 9018 در نظام HS به وسایل و ابزار پزشکی و برخی اجزا و متعلقات آنها مربوط است. زیرردیف شش رقمی 901811 مربوط به الکتروکاردیوگراف ها است و در نظام های تعرفه ای برخی کشورها، قطعات و متعلقات ECG نیز ذیل زیرشاخه های همین ردیف طبقه بندی می شوند. برای مثال، در یک رای طبقه بندی گمرکی ایالات متحده، الکترود ECG در ردیف ۹۰۱۸.۱۱.۹۰۰۰ قرار گرفته است. با این حال، تخصیص کد هشت یا ده رقمی به چست الکترود مکشی در ایران نیازمند بررسی تعرفه ملی سال ورود یا صدور، شرح فنی و نظر مرجع گمرکی است.

به لحاظ تحلیل تجاری، داده های ۹۰۱۸۱۱ می توانند شامل دستگاه کامل و متعلقات باشند. تقسیم ارزش واردات این ردیف بر قیمت یک چست لید یا تفسیر کل آن به عنوان «بازار چست لید» خطای آشکار است. برای اندازه گیری واردات واقعی، استخراج شرح کالا از اظهارنامه ها، فیلتر بر مبنای واژه های محصول، واحد شمارش و تطبیق با اسناد خرید ضروری است.

مواد اولیه و زنجیره تامین خط تولید چست لید

اقتصاد خط مکشی وابستگی زیادی به کیفیت قطعات خریداری شده دارد. در کارخانه ای که پوشش دهی فلزی و شکل دهی حباب در خارج از مجموعه انجام می شود، ممکن است بیشترین هزینه مستقیم نه دستمزد مونتاژ، بلکه مجموعه فلزی تکمیل شده و حباب قالبی دارای سابقه معتبر تولید باشد. قرارداد تامین باید علاوه بر قیمت، نسخه نقشه، جنس، ضخامت پوشش قابل قبول، حدود تلرانس، حد عیوب ظاهری، روش بسته بندی، قابلیت ردیابی بچ و سازوکار رسیدگی به قطعه نامنطبق را تعریف کند.

اجزای فلزی و پوشش رسانا

قطعات فلزی می توانند از ورق فرم داده شده، تراشکاری یا ترکیب این دو روش ساخته شوند. انتخاب روش به هندسه کاسه، حجم سفارش، ضایعات ماده و هزینه قالب بستگی دارد. برای تیراژ زیاد، شکل دهی ورق با قالب اختصاصی معمولاً هزینه واحد پایین تری دارد؛ برای دوره نمونه سازی و تیراژ محدود، ماشین کاری انعطاف بیشتری فراهم می کند. اگر قطعه نیازمند آبکاری باشد، تامین کننده باید توان کنترل چسبندگی پوشش، یکنواختی سطح و شستشوی پس از عملیات را داشته باشد. آبکاری بدون کنترل پساب و مواجهه شغلی در کارگاه کوچک انتخاب مناسبی برای شروع نیست.

بسته به جنس و فرآیند، قیمت قطعه فلزی تکمیل شده در مدل مطالعاتی ۰٫۳۸ دلار به ازای هر الکترود فرض شده است. این رقم قیمت قطعی سازنده نیست و شامل سهم تعیین شده از قطعات مردود در سطح فرآیند نهایی نمی شود. تغییر پوشش به Ag/AgCl، افزایش قطر یا سفارش در تیراژ بسیار پایین می تواند آن را تغییر دهد. نمونه تامین کننده باید با روش تماس واقعی روی پوست و پس از چرخه های پاکسازی بررسی شود؛ صرف گزارش رسانایی ماده اولیه کافی نیست.

حباب لاستیکی یا سیلیکونی

در نمونه پایه، قیمت فرضی هر حباب آماده ۰٫۲۴ دلار است. انتخاب ماده میان الاستومرهای مناسب باید با ملاحظه سختی Shore، برگشت پذیری، نشتی، مقاومت در برابر مواد تمیزکننده، میزان مواد فرار یا استخراج پذیر و ادعای حساسیت زایی انجام شود. برای محصولی که برچسب «فاقد لاتکس» دارد، مدارک ترکیب و مدیریت آلودگی متقاطع تامین کننده لازم است. رنگ کردن حباب با مستربچ ناشناخته می تواند ارزیابی زیستی محصول را پیچیده کند.

راه اندازی قالب گیری داخلی حباب وقتی معنادار می شود که حجم سفارش، هزینه قالب، ضایعات، نیروی ماهر و تکرارپذیری پخت توجیه داشته باشد. بهره گیری از دستگاه تزریق پلاستیک معمولی برای هر نوع سیلیکون، بدون تطبیق سامانه تزریق و پخت، فرض درستی نیست. برای بعضی الاستومرها پرس فشاری یا سامانه تزریق LSR مناسب تر است. این تصمیم به فرمولاسیون و هندسه قطعه وابسته است.

کانکتور، مواد مصرفی و بسته بندی

برای هر الکترود، سهم مطالعاتی کانکتور و اجزای کوچک ۰٫۱۵ دلار و بسته بندی، برچسب و دستورالعمل ۰٫۱۲ دلار فرض می شود. بسته شش تایی نیازمند کنترل تطابق تعداد، یکسان بودن مدل و درج شناسه ردیابی است. دستمال، مواد شستشو، ابزار مصرفی و حمل ورودی جدا از قیمت قطعه اصلی در محاسبات لحاظ می شوند. در بسته بندی مدل غیر استریل، ادعای «استریل» نباید صرفاً بر مبنای تمیزی ظاهری یا بسته شدن محصول ثبت شود.

برای ظرفیت اسمی ۲۴۰ هزار الکترود سالم و نرخ قبولی نهایی ۹۷٫۵ درصد، تعداد مجموعه قطعات مورد نیاز تقریباً ۲۴۶ هزار عدد در سال است. با فرض جرم ۱۵ گرم فلز، ۱۰ گرم حباب و ۲ گرم اتصالات برای هر مجموعه ورودی، سفارش سالانه به ترتیب نزدیک ۳٫۷ تن اجزای فلزی، ۲٫۵ تن حباب و ۰٫۵ تن اتصال خواهد بود. این مقادیر برای محاسبه فضای انبار و حمل مناسب هستند، اما فاقد ارزش طراحی قالب تا پیش از تعیین نقشه قطعه اند. واردات مواد به صورت کیلویی نباید با خرید قطعه آماده به صورت عددی در یک ردیف حسابداری ادغام شود.

فرآیند تولید چست لید مکشی از ورود قطعات تا بسته بندی

در مدل پایه، جریان فرآیند چنین است: تایید طراحی و تامین کننده ← دریافت قطعات و بازرسی ورودی ← پاکسازی کنترل شده ← مونتاژ بخش فلزی و اتصال ← نصب حباب و آزمون مکش ← آزمون الکتریکی و ظاهری ← نشانه گذاری و ردیابی ← بسته بندی و آزادسازی بچ. از آنجا که قطعات شکل داده شده و پوشش دار خریداری می شوند، این مدل از نظر عمق ساخت داخل با یک کارخانه دارای ماشین کاری، آبکاری و قالب گیری کامل متفاوت است. همین تفکیک باید در درخواست مجوز و ادعای ظرفیت صنعتی منعکس شود.

۱. تعریف مشخصات، نمونه مهندسی و تایید تامین کننده

پیش از خرید انبوه، نقشه مجموعه و قطعات تدوین و محدوده ابعادی، ماده، پوشش، اتصال، حباب و روش تمیزکاری تثبیت می شود. برای هر قطعه بحرانی، معیار پذیرش در برنامه کنترل تعریف می گردد. نمونه اولیه باید از نظر ابعاد، کارکرد مکش، تداوم الکتریکی، سازگاری با چند کابل هدف و قابلیت پاکسازی بررسی شود. سپس شرایط آزمون تکرارپذیری میان بچ های مختلف و تغییرات تامین کننده ارزیابی می شود.

شروع تولید انبوه قبل از تثبیت طراحی خطرناک است؛ زیرا تعویض جنس حباب، روش آبکاری یا اتصال ممکن است بر مدارک ارزیابی زیستی، آزمون دوام و حتی ادعاهای برچسب اثر بگذارد. در نظام کنترل تغییر، هر اصلاح نقشه باید از نظر تاثیر روی ایمنی و عملکرد ارزیابی و در صورت لزوم مجدداً اعتبارسنجی شود.

۲. دریافت و بازرسی قطعات ورودی

اپراتور انبار ابتدا هویت بچ، کد محصول، شمارش بسته ها، گواهی ماده و شرایط ظاهری را کنترل می کند. قطعات فلزی از نظر لبه تیز، تغییر رنگ، خش، آلودگی سطح، شکستگی و انطباق اتصالات نمونه برداری می شوند. روی حباب ها، ترک، حفره، پلیسه، یکنواختی ضخامت و برگشت پذیری بررسی می شود. برای اقلام پرریسک، نمونه برداری آماری باید با سابقه کیفیت تامین کننده، اهمیت عیب و معیار AQL یا طرح پذیرش مصوب تنظیم شود؛ انتخاب یک AQL ثابت برای همه عیوب منطقی نیست.

مواد رد شده باید در محل مشخص و با وضعیت قابل تشخیص نگهداری شوند تا به شکل تصادفی وارد تولید نشوند. در کارگاه های کوچک، اختلاط قطعات از دو تامین کننده یا دو نسخه قالب یکی از عوامل پنهان عدم انطباق است. سیستم ساده بارکد یا ثبت دیجیتال ورود و تخصیص به سفارش تولید، هزینه کمی در برابر امکان ردیابی فراخوان دارد.

۳. پاکسازی قطعات و آماده سازی مونتاژ

برای قطعات فلزی ماشین کاری یا آبکاری شده، وجود روغن، ذرات ریز و مواد باقی مانده محتمل است. روش پاکسازی باید با جنس پوشش و توصیه سازنده هماهنگ باشد؛ شستشوی نامناسب خود می تواند موجب خوردگی یا ایجاد رسوب شود. دستگاه شستشوی اولتراسونیک کوچک، مخزن آب با کیفیت تعریف شده، تجهیزات خشک کردن و محل نگهداری قطعات تمیز از گزینه های فنی این مرحله هستند. زمان شستشو، غلظت ماده، آبکشی و معیار تمیزی باید با آزمون عملی تثبیت شوند.

اگر تامین کننده قطعه را با تمیزی تایید شده تحویل دهد، انجام شستشوی مجدد فقط برای پر کردن فهرست ماشین آلات ضروری نیست. تصمیم درباره پاکسازی داخلی باید بر پایه تحلیل خطر و میزان آلودگی واقعی باشد. انتقال از ناحیه دریافت به مونتاژ باید به گونه ای باشد که قطعات پاکسازی شده مجدداً با سطوح آلوده تماس پیدا نکنند.

۴. مونتاژ کاسه رسانا و کانکتور

در این ایستگاه، اجزای اتصال با فیکسچر مناسب روی قطعه رسانا قرار می گیرند و بسته به طراحی از پرس، اتصال رزوه ای یا روش مکانیکی معتبر استفاده می شود. گشتاور بیش از حد می تواند پوشش را تخریب یا رزوه را هرز کند و نیروی کمتر از حد لازم موجب قطعی متناوب در زمان اتصال کابل می شود. ابزار کنترل گشتاور یا نیروی پرس و فیکسچر جلوگیری از تغییر شکل برای تکرارپذیری مهم اند.

تست تداوم الکتریکی بعد از اتصال، پیش از نصب کامل حباب، باعث شناسایی زودهنگام قطعات معیوب و کاهش هزینه دوباره کاری می شود. اپراتور باید موقعیت صحیح کانکتور را با گیج کنترل کند؛ کنترل چشمی به تنهایی برای اتصال هایی که با تلرانس کم کار می کنند کافی نیست. دوره سرویس پرس و کالیبراسیون ابزار باید در برنامه نگهداری قرار گیرد.

۵. نصب حباب و آزمون مکش

حباب روی هندسه اتصال مشخص سوار می شود. اگر طرح از چسب، حلقه آب بندی یا قفل مکانیکی استفاده می کند، مواد و نیروهای مونتاژ باید اعتبارسنجی شوند. اعمال روانکار ناشناخته یا چسب غیر پزشکی با فرض اینکه سطح آن مستقیماً پوست را لمس نمی کند، ممکن است به آلودگی محصول یا مهاجرت ماده منجر شود. بعد از مونتاژ، تست نشتی و نگهداری روی سطح شبیه ساز پوست با روش تکرارپذیر انجام می شود.

حد پذیرش مکش را نمی توان بدون طراحی محصول و ارزیابی کاربرد به صورت یک عدد جهانی تعریف کرد. برای تولید صنعتی، می توان افت فشار در یک زمان مشخص، تعداد سیکل فشردن حباب و مقاومت اتصال به جدا شدن را به عنوان معیارهای آزمون تعیین کرد؛ مقادیر حدی باید از آزمایش طراحی و بررسی کاربردپذیری به دست آیند. نیروی زیادتر الزاماً نشانه کیفیت بیشتر نیست.

۶. آزمون الکتریکی و بازرسی نهایی

تداوم مسیر فلزی با مولتی متر دقیق و فیکسچر چهار سیمه یا روش متناسب قابل ارزیابی است، اما مقاومت بسیار کم فلز به تنهایی کیفیت سیگنال ECG روی پوست را نشان نمی دهد. آزمون تکمیلی باید رفتار مجموعه در اتصال به بستر شبیه ساز و دستگاه ECG مرجع، نویز ناشی از حرکت، ثبات تماس و تاثیر تمیزکاری را نیز بررسی کند. برای الکترودهای حاوی ژل، آزمون های AC impedance و DC offset مطابق استاندارد مربوط اهمیت بیشتری دارند؛ روش آنها نباید بدون ارزیابی تطابق روی نمونه مکشی بدون ژل اعمال شود.

بازرسی انتهایی شامل کامل بودن اجزا، نبود لبه تیز، کیفیت پوشش، همراستایی اتصال، سالم بودن حباب، کد ردیابی و وضعیت بسته است. نرخ مردودی طراحی این مطالعه ۲٫۵ درصد است و نباید به عنوان نرخ تجربی صنعت معرفی شود. داده مردودی باید بر حسب عیب و ایستگاه تحلیل شود؛ تکرار یک خرابی، مانند شل بودن اتصال، می تواند نشانه مشکل تامین قطعه یا فرآیند پرس باشد.

۷. نشانه گذاری، بسته بندی و آزادسازی بچ

محصول قابل قبول در بسته متناسب با تعداد واحد، معمولا شش تایی برای یک مجموعه سینه ای، قرار می گیرد. برچسب باید حداقل عنوان و مدل، تولیدکننده، شماره بچ، تعداد، روش نگهداری و سایر اطلاعات مقرر در پرونده مجوز را پوشش دهد. در صورت لزوم دستور تمیزکاری و هشدارهای استفاده نیز درج می شوند. آزمون چاپ، خوانایی و مقاومت برچسب در برابر شرایط انبارش فراموش نشود.

آزادسازی نهایی باید به تایید فرد مسئول کیفیت و تکمیل مدارک بچ وابسته باشد. ثبت تعداد ورودی، مردودی، اصلاح شده، بسته بندی شده و آزاد شده برای تطبیق مواد مصرفی و شکایت احتمالی ضرورت دارد. در الکترود مکشی غیر استریل، اضافه کردن دستگاه بسته بندی استریل، اتاق تمیز با کلاس نامتناسب یا تجهیزات پیچیده بدون الزام مقرراتی می تواند سرمایه را افزایش دهد بی آنکه عملکرد محصول بهتر شود.

انتخاب فناوری و عمق ساخت داخل در کارخانه

راه اندازی این کسب و کار دست کم در سه سطح متفاوت امکان پذیر است.

• سطح نخست مونتاژ قطعات دارای طراحی و گواهی تامین کننده همراه با آزمون نهایی است.
• سطح دوم علاوه بر مونتاژ، ساخت برخی کانکتورها، قطعات فلزی یا حباب در داخل کارخانه را شامل می شود.
• سطح سوم توسعه طراحی، قالب گیری، شکل دهی فلز، عملیات سطحی و تجهیزات آزمون را در یک مجموعه متمرکز می کند.

هر سطح هزینه، مهارت، حجم تولید اقتصادی و الزامات محیطی متفاوت دارد.

در سطح نخست، قابلیت اصلی کارخانه مدیریت زنجیره تامین، اجرای دستورالعمل مونتاژ، آزمون، مستندسازی و ثبت محصول است. سرمایه ماشین آلات کمتر و انعطاف تغییر مدل بیشتر است، اما کنترل مستقیم روی فرایندهای پرریسک مانند پوشش دهی محدود می ماند. به همین دلیل ممیزی و قرارداد کیفیت تامین کننده اهمیت بیشتری پیدا می کند. این رویکرد برای آغاز با یک یا دو مدل و سفارش قابل اطمینان معمولا قابل بررسی است.

در سطح دوم، ایجاد ایستگاه ماشین کاری یا قالب گیری زمانی توجیه دارد که مصرف سالانه قطعه به حدی برسد که هزینه ثابت قالب، ماشین، نیروی فنی و نگهداری بین تعداد کافی سرشکن شود. برای مثال، خرید دستگاه تزریق پلاستیک سرووهیدرولیک ۱۰۰ تن ساخت چین با بازه قیمت منتشرشده حدود ۱۵ تا ۲۸ هزار دلار در سال ۲۰۲۶، بدون هزینه قالب و تجهیزات جانبی، به معنای امکان تولید حباب سیلیکونی نیست (منبع: شرکت داوبن، راهنمای قیمت دستگاه تزریق ۱۰۰ تن در سال ۲۰۲۶)؛ نوع پلیمر، سیکل، قالب و روش پخت باید جداگانه تعیین شوند. همچنین آبکاری صنعتی در داخل مجموعه علاوه بر خرید تجهیزات، به تصفیه پساب، کنترل مواد شیمیایی و پایش مواجهه شغلی نیاز دارد.

در سطح سوم، یکپارچگی فرایند مزیت بالقوه کنترل زمان تحویل دارد، اما فقط هنگامی مناسب است که حجم سفارش، تنوع محصول و ظرفیت جذب بازار، هزینه سرمایه و تیم تخصصی را توجیه کند. ورود همزمان به الکترود مکشی و الکترود چسبی با ژل، به جای استفاده از یک خط مشترک، اغلب به دو بسته فناوری با نقاط کنترل متفاوت نیاز دارد. بنابراین در برآورد مالی حاضر تنها سطح نخست مبنا قرار می گیرد و سایر سطوح گزینه توسعه خواهند بود.

ماشین آلات و تجهیزات مورد نیاز تولید چست لید

در خطوط مونتاژ تجهیزات پزشکی کوچک، تعداد دستگاه ها شاخص مناسبی برای ارزیابی کیفیت خط نیست. تناسب ابزار با قطعه، فیکسچرهای دقیق، قابلیت ثبت نتایج آزمون و جلوگیری از اختلاط بچ معمولاً از خرید ماشین بزرگتر اهمیت بیشتری دارند. تجهیزات زیر برای سناریوی برون سپاری قطعات و مونتاژ نهایی انتخاب شده اند. بازه های قیمت به دلار آمریکا و با مرجع مطالعاتی اکتبر ۲۰۲۶ هستند؛ قیمت اعلامی بازار یا استعلام قطعی کارخانه محسوب نمی شوند و بسته به سازنده و مشخصات تغییر می کنند.

قیمت دستگاه تزریق ۱۰۰ تن از بازه منتشرشده یک سازنده تجهیزات در سال ۲۰۲۶ الهام گرفته شده است؛ این بازه فقط به دستگاه سرووهیدرولیک پایه و شرایط قیمت گذاری اعلامی همان سازنده مربوط است، نه قالب گیری سیلیکون پزشکی یا قیمت تحویل در ایران. قیمت تجهیز مارکینگ خط کامل نیز پس از اضافه شدن کابین ایمنی، فیکسچر، تایید خوانایی و ملزومات جانبی ممکن است از قیمت دستگاه پایه فراتر رود. سایر بازه های جدول بودجه مهندسی برای بسته تجهیز هستند نه قیمت فروش تایید شده. جمع کردن حداقل اعداد جدول و نامیدن آن «سرمایه ثابت» درست نیست؛ زیرساخت کیفیت، نصب، مهندسی و هزینه های پیش از بهره برداری نیز وجود دارند.

بالانس خط و ظرفیت واقعی ایستگاه ها

گلوگاه خط می تواند مونتاژ حباب، آزمون مکش یا بسته بندی باشد، نه لزوما دستگاه گران تر. برای تولید اسمی ۱۵۰ مجموعه ورودی در ساعت، زمان تاکت معادل ۲۴ ثانیه برای هر قطعه در سطح کل خط است. اگر یک آزمون الکتریکی ۳۰ ثانیه طول بکشد، ظرفیت یک ایستگاه مستقل ۱۲۰ قطعه در ساعت خواهد بود و نمی تواند با ورودی ۱۵۰ قطعه در ساعت هماهنگ شود؛ در این حالت دو جایگاه آزمون موازی یا کاهش زمان معتبر آزمون لازم است.

به عنوان یک آرایش ابتدایی، دو میز مونتاژ با ظرفیت هر کدام ۹۰ قطعه در ساعت، دو جایگاه آزمون با ظرفیت هر کدام ۱۲۰ قطعه در ساعت و یک ایستگاه بسته بندی با ظرفیت ۱۸۰ قطعه در ساعت طراحی می شوند. ظرفیت اسمی مجموعه در این آرایش ۱۵۰ قطعه در ساعت فقط زمانی قابل اتکا است که با آزمون زمان سنجی، تغذیه قطعات، تعویض بچ و جابجایی بین ایستگاه ها تایید شود. نرخ واقعی باید پس از کسر توقف ها و مردودی ها گزارش گردد.

برای دستگاه های اندازه گیری، دسترسی به خدمات کالیبراسیون، قطعات یدکی و امکان خروجی گرفتن از داده ها معیار خرید است. ابزار بدون قابلیت کالیبراسیون معتبر در صورت مغایرت شکایت مشتری، دفاع فنی ضعیفی برای سازنده ایجاد می کند. تصمیم درباره اتوماسیون کامل نیز به هزینه نیروی انسانی، ظرفیت سفارش و تنوع مدل وابسته است، نه صرفاً جذابیت ظاهری دستگاه.

ظرفیت تولید و موازنه مواد در سناریوی مبنا

در این مقاله ظرفیت اسمی به معنای تعداد محصول سالم قابل تولید در یک سال پایدار است؛ با مقدار فروش سال اول تفاوت دارد. فرض می شود کارخانه ۲۵۰ روز در سال، یک شیفت هشت ساعته فعالیت می کند. ظرفیت نظری ایستگاه محدودکننده ۱۵۰ مجموعه در ساعت، ضریب در دسترس بودن موثر خط ۸۲ درصد و نرخ محصول پذیرفته شده ۹۷٫۵ درصد تعیین می شود. در این شرایط تولید قابل قبول سالانه از حاصل ضرب ۲۵۰ × ۸ × ۱۵۰ × ۰٫۸۲ × ۰٫۹۷۵، حدود ۲۳۹٬۸۵۰ قطعه یا به تقریب ۲۴۰ هزار عدد است.

متوسط تولید سالم در روز کاری ۹۶۰ عدد و در هر ساعت تقویمی شیفت حدود ۱۲۰ عدد خواهد بود. مقدار ورودی سالانه در نقطه ظرفیت کامل، حدود ۲۴۶ هزار مجموعه و مردودی فرآیندی نزدیک ۶ هزار مجموعه است. افزایش تعداد شیفت الزاماً ظرفیت را دو برابر نمی کند، زیرا محدودیت نیروی آموزش دیده، سرویس ابزار، شرایط انبار و تامین قطعات باید دوباره بررسی شود.

برای برآورد عملکرد اقتصادی، فروش و تولید عملیاتی سال مبنا برابر ۸۰ درصد ظرفیت سالم، یعنی ۱۹۲ هزار عدد فرض شده است. در این سطح، حدود ۱۹۷ هزار مجموعه قطعه به خط وارد می شود و تقریبا پنج هزار مجموعه به دلیل مردودی یا اتلاف فرآیندی از جریان محصول سالم خارج می شود. تولید و فروش در مدل یکسان فرض شده اند تا تغییر موجودی محصول نهایی وارد سود عملیاتی نشود؛ در واقعیت این دو باید در پیش بینی ماهانه از هم جدا باشند.

نکته کلیدی آن است که ظرفیت ۲۴۰ هزار عدد تنها یک قابلیت فنی مفروض است و هیچ مدرکی درباره امکان فروش این تعداد در بازار ایران به شمار نمی رود. پیش از سفارش ماشین آلات باید مقدار خرید سالانه مشتریان بالقوه، تعداد دستگاه های فعال، چرخه جایگزینی الکترود و سهم دسترس پذیر از بازار از طریق داده های مستقل تایید شوند. حتی اگر خط از نظر فنی ظرفیت بالایی داشته باشد، کمبود تقاضای قابل وصول می تواند بهره برداری را محدود کند.

کنترل کیفیت، آزمون های عملکردی و الزامات استاندارد

چست لید در زنجیره تشخیص پزشکی قرار دارد. خطای تماس الکتریکی، قطعی متناوب یا آسیب پوستی می تواند باعث تکرار ثبت یا اختلال در تفسیر شود. کنترل کیفیت باید از مشخصات مواد ورودی تا شکایت پس از فروش امتداد داشته باشد. برنامه کنترل، معیار آزمون، حد پذیرش، سوابق کالیبراسیون و مسئولیت تصمیم درباره محصول نامنطبق باید پیش از آزادسازی نخستین بچ برقرار شوند.

ارزیابی الکتریکی و مکانیکی

در آزمون های معمول باید پیوستگی اتصال فلزی، استحکام مونتاژ، کیفیت پوشش، دوام مکش، مقاومت در برابر جدا شدن و ثبات عملکرد پس از چرخه های پاکسازی کنترل شود. برای مطالعات نوعی، ثبت ECG با دستگاه مرجع و بستر کنترل شده می تواند مشکلات واقعی نویز و حرکت را آشکار کند. صرف قبولی تست مقاومت DC بین دو نقطه فلزی به معنای قبولی تمام الزامات الکترود نیست.

راهنمای FDA درباره الکترودهای ECG، شاخص هایی مانند امپدانس AC، ولتاژ آفست DC، ناپایداری آفست و نویز داخلی، بازیابی پس از شوک دفیبریلاسیون و تحمل جریان بایاس را برای ارزیابی الکترودها مطرح می کند و به ANSI/AAMI EC12 برای نوع یکبار مصرف ارجاع می دهد (منبع: سازمان غذا و داروی آمریکا، راهنمای کنترل های ویژه الکترود ECG، سال ۲۰۱۱). برای چست الکترود مکشی قابل استفاده مجدد نباید تمام حدود عددی استاندارد یکبار مصرف را بی ارزیابی همان طور کپی کرد؛ روش و معیار هر آزمون باید با کاربری ادعایی محصول و مقررات بازار مقصد تطبیق یابد. ادعای مقاومت در برابر دفیبریلاسیون فقط در صورت آزمون و انطباق کل سامانه مجاز است.

زیست سازگاری و ایمنی پوست

سطوح تماس با پوست و مواد جانبی با توجه به نوع و مدت تماس ارزیابی می شوند. ISO 10993-1:2025 ارزیابی ایمنی زیستی را در بستر مدیریت ریسک مطرح می کند و نسخه ۲۰۲۵ در بررسی حاضر نسخه منتشرشده بود (منبع: سازمان بین المللی استانداردسازی، استاندارد ISO ۱۰۹۹۳-۱:۲۰۲۵). آزمون های سمیت سلولی طبق ISO ۱۰۹۹۳-۵، حساسیت زایی طبق ISO ۱۰۹۹۳-۱۰ و تحریک طبق ISO ۱۰۹۹۳-۲۳ در صورت اقتضای ارزیابی خطر مورد توجه قرار می گیرند (منبع: سازمان بین المللی استانداردسازی، استاندارد آزمون تحریک ISO ۱۰۹۹۳-۲۳:۲۰۲۱). انتخاب مجموعه آزمون به مشخصات دقیق تماس، سابقه ماده و شواهد موجود وابسته است و انجام فهرست یکسان آزمون برای همه طرح ها ضروری نیست.

پوشش فلزی، رنگدانه حباب، روانکار مونتاژ، باقی مانده شستشو و اثر مواد ضدعفونی کننده ممکن است بر پاسخ زیستی اثر بگذارند. بنابراین گزارش آزمایش برای ماده خام لزوماً تمام محصول نهایی را پوشش نمی دهد. در تولید تجهیزات پزشکی، ارزیابی زیستی باید با کنترل تغییر مواد و تامین کننده پیوند داشته باشد.

نظام کیفیت، مدیریت ریسک و کاربری ایمن

ISO 13485:2016 مبنای شناخته شده نظام مدیریت کیفیت تجهیزات پزشکی است و بر کنترل طراحی، تامین، تولید، ردیابی و رسیدگی به عدم انطباق تاکید دارد (منبع: سازمان بین المللی استانداردسازی، استاندارد مدیریت کیفیت ISO ۱۳۴۸۵:۲۰۱۶). ISO 14971:2019 چارچوب مدیریت ریسک چرخه عمر محصول را مشخص می کند (منبع: سازمان بین المللی استانداردسازی، استاندارد مدیریت ریسک ISO ۱۴۹۷۱:۲۰۱۹). برای خطرات ناشی از خطای کاربر، چارچوب IEC ۶۲۳۶۶-۱ نیز می تواند به طراحی و ارزیابی کاربردپذیری کمک کند. ISO ۱۳۴۸۵ جایگزین آزمون محصول یا مجوز فروش نیست و داشتن گواهینامه به خودی خود تضمین کننده ایمنی هر بچ محسوب نمی شود.

در سطح سامانه، استاندارد IEC 60601-2-25:2011 درباره ایمنی و عملکرد اساسی دستگاه های ECG تشخیصی است (منبع: کمیسیون بین المللی الکتروتکنیک، استاندارد IEC ۶۰۶۰۱-۲-۲۵:۲۰۱۱) و استاندارد IEC 60601-2-27:2011 به تجهیزات پایش ECG مرتبط می شود (منبع: کمیسیون بین المللی الکتروتکنیک، استاندارد IEC ۶۰۶۰۱-۲-۲۷:۲۰۱۱). این استانداردها را نباید بی بررسی به عنوان گواهینامه مستقل یک قطعه غیرفعال معرفی کرد؛ سازنده الکترود باید الزامات سامانه مقصد و مسئولیت های قطعه جانبی را شناسایی کند. فهرست الزامات نهایی به طبقه خطر و بازار هدف بستگی دارد.

مجوزهای تولید چست لید در ایران

ساخت محصول برای عرضه پزشکی در ایران، افزون بر الزامات عمومی تاسیس واحد صنعتی، تابع مقررات سازمان غذا و دارو و اداره کل تجهیزات و ملزومات پزشکی است. آیین نامه فعالیت در حوزه تجهیزات پزشکی مصوب ۱۳۹۷ درباره ثبت وسیله، اثبات انطباق با اصول ایمنی و عملکرد و مستندات فنی لازم برای پروانه تولید مقرراتی دارد (منبع: آیین نامه فعالیت در حوزه تجهیزات پزشکی مصوب ۱۳۹۷، متن منتشرشده در پایگاه نظامات). مراحل اجرایی و مدارک سامانه ای ممکن است تغییر کنند؛ از این رو باید آخرین نسخه دستورالعمل های مرجع در زمان تشکیل پرونده بررسی شود.

مسیر عملی از تعریف دقیق محصول و کاربری آغاز می شود و سپس ثبت تولیدکننده و محل ساخت، تعیین رده خطر، ارائه پرونده فنی، مدارک طراحی و تولید، سوابق کیفیت و ارزیابی ها، بررسی برچسب و دریافت مجوزهای لازم را شامل می شود. در پرونده باید مشخص باشد قطعات اصلی در کجا تولید، آبکاری و قالب گیری می شوند و فعالیت واقعی واحد متقاضی چیست. ادعای «ساخت کامل داخل» در حالی که کاسه و حباب وارداتی یا برون سپاری شده اند، با منطق مستندات ردیابی سازگار نیست.

طبقه خطر محصول در ایران و الزامات اختصاصی آن را نباید صرفا از یک نمونه اروپایی یا امریکایی نتیجه گرفت. برخی نمونه های مکشی غیر استریل در بازار اروپا با رده I عرضه می شوند، در حالی که راهنمای FDA برای گروهی از الکترودهای ECG کنترل های خاص کلاس II را توضیح می دهد. تفاوت نظام های طبقه بندی به معنای تناقض نیست؛ طبقه بندی ملی باید در مرجع صلاحیت دار همان کشور احراز شود.

مدارک ضروری معمولاً شامل موارد زیر است:

• مشخصات و نقشه ها
• تحلیل ریسک
• روش های آزمون و نتایج
• اطلاعات مواد تماس با پوست
• روش پاکسازی
• دستورالعمل استفاده
• مستندات تولید
• نمونه برچسب
• کنترل تامین کنندگان و ردیابی بچ

زمان و هزینه صدور مجوز بدون بررسی پرونده خاص محصول قابل اعلام قطعی نیست. در مدل مالی، بودجه جداگانه برای توسعه پرونده، آزمون بیرونی و مشاوره مقرراتی منظور شده است.

زمین، زیربنا و چیدمان کارخانه چست لید

از آنجا که مدل پایه شامل آبکاری، ذوب و شکل دهی سنگین فلز یا تولید ژل نیست، نیاز فضایی آن نسبت به کارخانه یکپارچه کمتر است. برای ظرفیت مبنا، حدود ۴۲۰ متر مربع زیربنای مفید و پشتیبانی در زمینی حدود ۷۰۰ متر مربع یا فضای اجاره ای صنعتی با مساحت مناسب به عنوان فرض اولیه انتخاب شده است. این تخمین پیش از تهیه Layout قطعی نیست و شامل ارزش خرید زمین در سناریوی اجاره ای نمی شود.

حدود ۱۸۰ تا ۲۰۰ متر مربع از بنا می تواند به آماده سازی، مونتاژ و بسته بندی اختصاص یابد. حدود ۴۰ متر مربع برای آزمون و بازرسی، ۵۵ تا ۷۰ متر مربع برای انبار مواد و قطعات، ۴۰ تا ۵۰ متر مربع برای محصول آزادشده و قرنطینه، ۴۰ متر مربع برای اداری و ثبت مدارک و باقی فضا برای گردش کار، خدمات و تعمیرات اولیه در نظر گرفته می شود. تفکیک جریان قطعات تایید نشده از محصول قابل عرضه، قابلیت شستشوی سطوح و کنترل دسترسی به محل آزمون اهمیت دارد.

وجود اتاق تمیز با کلاس معین برای همه چست الکترودهای غیر استریل الزام عمومی قابل تعمیم نیست. تعیین سطح کنترل محیط باید از تحلیل خطر آلودگی محصول، الزامات مقرراتی، روش مونتاژ و آزمون ناشی شود. در مقابل، حذف کلی کنترل نظافت و ذرات صرفاً به دلیل غیر استریل بودن محصول نیز تصمیم صحیحی نیست. برای این مدل، هزینه مناسب سازی فضای اجاره ای شامل سطوح قابل تمیزکاری، تفکیک نواحی، روشنایی مناسب، تجهیزات ثبت وضعیت و اصلاحات ضروری در سرمایه ثابت منظور می شود.

اگر سرمایه گذار زمین و ساختمان ملکی ایجاد کند، فرض مهندسی ۷۰۰ متر مربع زمین با قیمت ۱۰۰ دلار به ازای هر متر مربع و احداث ۴۲۰ متر مربع بنا با هزینه ۲۵۰ دلار برای هر متر مربع صرفاً برای مقایسه است. این نرخ ها قیمت رسمی زمین یا ساخت در ایران نیستند و با شهر، شهرک صنعتی، نوع سازه، نرخ ارز و کیفیت اجرا به شدت تغییر می کنند. هزینه های مجوز ساخت، زیرسازی و الزامات محلی باید در مطالعه اختصاصی اضافه شوند.

نیروی انسانی مورد نیاز خط تولید

برای یک شیفت و ظرفیت تعیین شده، ۱۶ نفر نیروی مستقیم و پشتیبان فرض شده است. حدود هشت نفر در دریافت قطعه در ایستگاه، مونتاژ، آزمون درون خطی و بسته بندی فعالیت می کنند؛ دو نفر در کنترل کیفیت و اسناد بچ، یک نفر در انبار، یک نفر در نگهداری و پشتیبانی فنی، یک نفر در برنامه ریزی و سرپرستی تولید و سه نفر در مدیریت، تامین و امور اداری و مالی حضور دارند. این ترکیب یک الگوی عملیاتی است، نه چارت اجباری مقرراتی.

نیروی مسئول کیفیت باید استقلال لازم برای توقف یا قرنطینه بچ نامنطبق را داشته باشد. آموزش عملی درباره تماس با قطعات تمیز، جلوگیری از آسیب پوشش، تنظیم ابزار گشتاور، کنترل سری ساخت و نحوه ثبت شکایت ضروری است. برای افراد مونتاژ، زمان سنجی واقعی و آموزش چندمهارتی می تواند انعطاف ظرفیت را افزایش دهد؛ با این حال کاهش بی مبنای کنترل کیفیت برای صرفه جویی کوتاه مدت در یک محصول پزشکی قابل دفاع نیست.

بررسی بازار چست لید در ایران و عوامل شکل دهنده تقاضا

تقاضای چست الکترود مکشی عمدتاً از نصب دستگاه های ECG استراحت، نیاز به جایگزینی قطعات فرسوده و تجهیز مراکز جدید شکل می گیرد. استفاده مجدد بودن محصول باعث می شود تعداد هر بار انجام نوار قلب با تعداد الکترود مصرف شده در یک سال برابر نباشد. عمر عملی حباب، کیفیت مواد پاکسازی، شدت استفاده، احتمال گم شدن قطعه و سیاست تعویض مرکز درمانی بر چرخه خرید اثر می گذارند. در نتیجه، آمار تعداد نوار قلب ثبت شده به تنهایی برای تخمین تقاضای الکترود مکشی کافی نیست.

در منابع عمومی قابل اتکا که برای این مطالعه بررسی شدند، آمار رسمی مستقل و به روز از تعداد «چست الکترود مکشی» تولید شده، وارد شده، فروخته شده و مصرف شده در ایران در سال ۲۰۲۶ احراز نشد. نسبت دادن یک عدد دقیق به بازار این قطعه بدون داده ثبت محصول و آمار معاملات، گمراه کننده خواهد بود. به جای آن، می توان مدل تقاضای قابل راستی آزمایی ایجاد کرد: تعداد دستگاه های ECG فعال × شش الکترود سینه ای به ازای هر دستگاه × متوسط دفعات جایگزینی مجموعه در سال؛ سپس نیاز نصب جدید، نگهداری موجودی یدکی و تفاوت کاربری مراکز را جدا افزود.

برای روشن شدن مرتبه بزرگی محاسبات، اگر فرض شود ۲۰ هزار دستگاه فعال در بازار هدف وجود دارد و هر دستگاه سالانه معادل یک مجموعه شش تایی جایگزین می کند، تقاضای جایگزینی ۱۲۰ هزار عدد خواهد بود. با فرض ۳۵ هزار دستگاه و میانگین ۱٫۵ بار تعویض در سال، مقدار نمونه به ۳۱۵ هزار عدد می رسد؛ با ۵۰ هزار دستگاه و دو نوبت تعویض، ۶۰۰ هزار عدد به دست می آید. هیچ یک از این شمار دستگاه ها یا نرخ های تعویض، آمار تایید شده ایران نیستند. اعداد تنها نشان می دهند نتیجه چقدر به مفروضات وابسته است.

با توجه به فروش مفروض ۱۹۲ هزار عدد در مدل مالی، حتی در سناریوی میانی ۳۱۵ هزار عددی، تامین بیش از ۶۰ درصد تقاضای فرضی جایگزینی لازم می شود، مگر آنکه سفارش نصب جدید یا فروش صادراتی قابل تحقق وجود داشته باشد. این محاسبه یک هشدار برای تصمیم سرمایه گذاری است: ظرفیت فنی انتخاب شده ممکن است از ظرفیت جذب بازار قابل دسترس بالاتر باشد. تصمیم نهایی باید با فهرست دستگاه های فعال، اطلاعات تدارکات، نمونه سفارش های واقعی و بررسی میدانی چرخه تعویض تکمیل شود.

برای سنجش بازار محصول، تعداد بسته شش تایی و تعداد قطعه باید جدا ثبت شوند؛ بسته بندی شش تایی به معنای شش برابر شدن ارزش فروش نیست. در تحلیل قیمت نیز لازم است نمونه بزرگسال معمولی، مدل دارای پوشش Ag/AgCl، مدل سازگار با دستگاه خاص و محصول کودک از هم تفکیک شوند. مقایسه محصولات با جنس و انطباق متفاوت بدون در نظر گرفتن تفاوت مشخصات، برآورد قیمت هدف را منحرف می کند.

واردات، صادرات و چشم انداز تجارت خارجی چست الکترود

بر پایه پایگاه WITS بانک جهانی، ارزش واردات ثبت شده ایران از جهان در ردیف ۹۰۱۸۱۱ در سال ۲۰۲۳ حدود ۲٫۷۰۵ میلیون دلار بوده است (منبع: بانک جهانی، پایگاه WITS، واردات ایران در ردیف ۹۰۱۸۱۱ سال ۲۰۲۳). مهم ترین مبادی گزارش شده در همان داده شامل پرتغال با حدود ۵۹۹ هزار دلار، چین با ۴۸۹ هزار دلار و ایتالیا با ۴۶۶ هزار دلار هستند. این ارقام مربوط به کل ردیف الکتروکاردیوگراف و طبقه مربوط هستند، نه فقط الکترود مکشی. به همین دلیل نمی توان از آنها تعداد چست لید وارد شده یا سهم تولید داخل این قطعه را استخراج کرد.

داده تجارت آینه ای WITS برای سال ۲۰۲۴ نیز صادرات ثبت شده برخی شرکای تجاری به ایران در همین ردیف را نشان می دهد؛ برای نمونه در صفحه مربوط، اتحادیه اروپا حدود ۴۰۷ هزار دلار و کره جنوبی ۲۳۵ هزار دلار گزارش کرده اند (منبع: بانک جهانی، پایگاه WITS، گزارش صادرات شرکای تجاری به ایران در ردیف ۹۰۱۸۱۱ سال ۲۰۲۴). ردیف تجمیعی اتحادیه اروپا با کشورهای عضو ممکن است همپوشانی داشته باشد و جمع زدن بی ملاحظه آنها مجاز نیست. علاوه بر این، آمار آینه ای کشورهای گزارشگر با آمار مستقیم گمرک ایران یکسان نیست و به تنهایی روند تغییر واردات را اثبات نمی کند.

از منظر صادرات، نزدیکی جغرافیایی برخی بازارهای منطقه به معنی امکان فروش بدون مدارک نیست. برای هر کشور مقصد باید نظام ثبت وسیله پزشکی، زبان برچسب، مدارک فنی، الزام گواهی ها، کد تعرفه ملی، سیاست بازفرآوری و شرایط ترخیص بررسی شود. تفاوت مشخصات کابل های رایج نیز بر پذیرش محصول تاثیر دارد. امکان صادرات را بهتر است به سفارش قابل اثبات، مدارک انطباق و ظرفیت حفظ کیفیت وابسته دانست، نه فقط مقایسه قیمت داخلی و خارجی.

پیش بینی وضعیت سرمایه گذاری طرح تولید چست لید

پیش امکان سنجی مالی باید میان هزینه ساخت و تجهیز کارخانه، سرمایه در گردش و قابلیت فروش تفاوت قائل شود. در سناریوی حاضر، کارخانه فضای صنعتی مناسب را اجاره می کند، قطعات فلزی پوشش دار و حباب آماده را از تامین کنندگان تایید شده می خرد و مونتاژ، بازرسی، آزمون، ردیابی و بسته بندی را انجام می دهد. همه مبالغ این بخش دلار آمریکا با مبنای مطالعاتی اکتبر ۲۰۲۶ هستند. چون استعلام رسمی، تعرفه حمل و نرخ ارز عملیاتی مشخص نشده، هیچ عددی به عنوان قیمت قطعی اجرای طرح در ایران معرفی نمی شود.

برآورد سرمایه ثابت و هزینه راه اندازی

هزینه ثابت شامل مناسب سازی فضا، ابزار مونتاژ، آزمون الکتریکی و مکانیکی، وسایل بازرسی، پاکسازی، بسته بندی، ثبت داده، مهندسی طراحی و اعتبارسنجی محصول است. در سناریوی اجاره ای، نیازی به خرید زمین یا احداث ساختمان جدید فرض نمی شود. مجموع عددی زیر بودجه اولیه مطالعاتی است و پیشنهاد تامین کننده یا قیمت تمام شده واقعی نیست.

ارقام فوق با یکدیگر سازگارند، ولی در عمل هزینه آزمون های بیرونی و مستندات بسته به رده خطر و گستره ادعای محصول ممکن است از بودجه منظور شده فراتر رود. ذخیره پیش بینی نشده به معنای پوشش تمام ریسک های ارزی، تغییر قیمت یا طولانی شدن دریافت مجوز نیست. اگر برون سپاری پوشش دهی یا حباب کنار گذاشته شود، دستگاه، قالب، فضای کار، تامین قطعه و هزینه اعتبارسنجی اضافی باید به بودجه افزوده شوند.

برای مقایسه ساده مالکیت محل، فرض می کنیم سرمایه گذار به جای فضای اجاره ای، ۷۰۰ متر مربع زمین به نرخ مدل سازی شده ۱۰۰ دلار و ۴۲۰ متر مربع ساختمان با هزینه ۲۵۰ دلار به ازای هر متر مربع تهیه کند. در این حالت ۷۰ هزار دلار زمین و ۱۰۵ هزار دلار ساخت به هزینه اضافه می شود، ولی ۴۲ هزار دلار آماده سازی محل اجاره ای از مدل پایه حذف می شود. حاصل تقریباً ۳۶۵ هزار دلار سرمایه ثابت با زمین و ساختمان است. این عدد دو بار شماری هزینه ساختمان ندارد، اما خرید زمین، هزینه های اجرایی و محل پروژه را با فرض های بسیار ساده نشان می دهد؛ مبنای تصمیم ملکی بدون استعلام نیست.

سرمایه در گردش و چرخه تامین

در خط مونتاژ پزشکی، سرمایه در گردش تنها پول خرید یک ماه قطعه نیست. باید موجودی ایمن مواد دارای زمان تامین طولانی، کالای در جریان ساخت، موجودی آماده، مطالبات ناشی از فروش مدت دار و نقدینگی مخارج روزمره از هم جدا شوند. در این مدل، قیمت مستقیم چهار جزء اصلی برای هر محصول سالم پیش از کسری مردودی، شامل ۰٫۳۸ دلار قطعه فلزی، ۰٫۲۴ دلار حباب، ۰٫۱۵ دلار اتصال و ۰٫۱۲ دلار بسته بندی است؛ جمع آنها ۰٫۸۹ دلار به ازای هر مجموعه ورودی محسوب می شود.

در فروش ۱۹۲ هزار عدد و با قبولی ۹۷٫۵ درصد، تعداد مجموعه ورودی حدود ۱۹۷ هزار است و ارزش سالانه این اقلام نزدیک ۱۷۵ هزار دلار برآورد می شود. برای نگهداری معادل ۶۰ روز کاری مواد، تقریبا ۴۲ هزار دلار موجودی قطعه فرض می شود. حدود ۳٫۵ هزار دلار برای کار در جریان ساخت، ۱۸ هزار دلار برای محصول آماده، ۵۹ هزار دلار مطالبات با دوره وصول ۴۵ روز تقویمی از فروش سالانه ۴۸۰ هزار دلار و ۲۰ هزار دلار ذخیره نقد عملیاتی در نظر گرفته شده است. در مقابل، اعتبار فرضی ۲۰ روزه تامین کنندگان نزدیک ۹٫۵ هزار دلار از نیاز ناخالص کسر می کند.

جمع سرمایه در گردش با گرد کردن اعداد فوق حدود ۱۳۳ هزار دلار است. این روش به جای اعمال یک درصد ثابت روی سرمایه ثابت، بر مدت نگهداری قطعه و مطالبات تکیه دارد. در صورت تغییر دوره وصول، افزایش حداقل مقدار سفارش تامین کننده یا الزام پرداخت کامل پیش از حمل، این نیاز باید دوباره محاسبه شود. خرید قطعات وارداتی ممکن است به موجودی اطمینان بیشتری نسبت به تامین از داخل نیاز داشته باشد؛ این موضوع را باید با زمان تحویل واقعی قرارداد سنجید.

سرمایه گذاری اولیه و بهای تمام شده عملیاتی

با فرض اجاره فضای تولید، ۲۳۲ هزار دلار سرمایه ثابت + ۱۳۳ هزار دلار سرمایه در گردش = حدود ۳۶۵ هزار دلار سرمایه گذاری اولیه در مدل پایه به دست می آید. در سناریوی مالکیت زمین و ساختمان، رقم اولیه تقریباً ۴۹۸ هزار دلار خواهد بود، مشروط به ثابت ماندن سایر مفروضات. این ارقام قبل از بررسی تامین مالی، نرخ های واقعی بیمه و گمرک، مالیات، هزینه تامین ارز و زمان راه اندازی هستند.

برای برآورد هزینه تولید در فروش ۱۹۲ هزار عدد، هزینه متغیر کل ۱٫۱۸ دلار به ازای هر قطعه فروخته شده فرض شده است. این رقم علاوه بر ارزش قطعات خریداری شده و تاثیر مردودی، سهمی برای مصرفی های فرآیند، حمل ورودی، بسته بندی عملیاتی و سایر هزینه های متغیر دارد. هزینه متغیر سالانه حدود ۲۲۶٫۶ هزار دلار می شود. هزینه ثابت نقدی سالانه نیز ۱۵۵ هزار دلار فرض شده که ۱۰۵٫۶ هزار دلار آن به حقوق و مزایای ۱۶ نفر با متوسط فرضی ۵۵۰ دلار در ماه و ۴۹٫۴ هزار دلار به سایر هزینه های ثابت عملیاتی، اجاره، نگهداری و پشتیبانی اختصاص دارد. متوسط حقوق دلاری یک فرض مالی است و دستمزد رسمی بازار ایران یا تعهد قابل پرداخت به نیروی متخصص در تمام شهرها نیست.

برآورد فروش، درآمد و بازده عملیاتی

قیمت فروش از درب کارخانه برای سناریوی مالی ۲٫۵۰ دلار به ازای هر قطعه فرض می شود؛ برای بسته شش تایی معادل ۱۵ دلار است. این رقم قیمت معامله تایید شده در بازار نیست. برای مقایسه دامنه بازار، در صفحه فروش یک عرضه کننده خارجی، مجموعه شش تایی الکترود مکشی بزرگسال با قیمت خرده فروشی حدود ۴۰ دلار آمریکا در زمان بررسی نمایش داده شده است (منبع: فروشگاه مد لینکت، صفحه محصول الکترود مکشی ECG بزرگسال بسته شش عددی). این نمونه فروشگاهی، استعلام عمده یا داده بازار ایران نیست؛ قیمت خرده فروشی خارجی شامل شرایطی است که الزاماً در فروش تولیدکننده ایرانی وجود ندارد و نباید به صورت مستقیم مبنای درآمد کارخانه شود.

در فروش مفروض ۱۹۲ هزار عدد × ۲٫۵ دلار، درآمد سالانه برابر ۴۸۰ هزار دلار است. پس از کسر هزینه متغیر ۲۲۶٫۶ هزار دلار و هزینه ثابت نقدی ۱۵۵ هزار دلار، مازاد عملیاتی نقدی قبل از استهلاک، تامین مالی و مالیات حدود ۹۸٫۴ هزار دلار به دست می آید. این عدد تقریباً ۲۰٫۵ درصد درآمد فروش است. آن را نباید «سود خالص قطعی» یا «بازده تضمین شده سرمایه گذار» خواند؛ به ویژه آنکه تحقق ۱۹۲ هزار قطعه فروش در سال هنوز با سند تقاضای اختصاصی اثبات نشده است.

محاسبه IRR، NPV و دوره بازگشت معتبر به برنامه چندساله سرمایه گذاری و فروش، زمان اخذ مجوز، نرخ تنزیل، مالیات، استهلاک، هزینه تامین مالی، تغییر موجودی و ارزش باقیمانده نیاز دارد. این داده ها برای پروژه واقعی موجود نیستند؛ بنابراین درج درصد ساختگی برای نرخ بازده داخلی دقت مقاله را کاهش می دهد. در مطالعه اجرایی باید جریان نقد واقعی ماهانه و سپس سالانه ساخته و با نرخ تنزیل مشخص ارزیابی شود. مدل حاضر صرفا امکان بررسی اولیه مرتبه سرمایه، هزینه و ظرفیت را فراهم می کند.

شاخص های اصلی سناریوی مالی تولید چست لید

ریسک های اصلی طرح و الزامات تصمیم برای سرمایه گذاری

مهم ترین ریسک این کسب و کار، فاصله میان امکان ساخت و امکان فروش قابل تکرار است. خطی که از نظر مهندسی ۲۴۰ هزار قطعه سالم تولید می کند ممکن است با حجم سفارش بسیار پایین تر فعالیت کند. سرمایه گذار باید پیش از تعهد سرمایه، مقدار تقاضای قابل دسترس را با داده قابل رسیدگی احراز کند و قرارداد یا شواهد سفارش را با توان تامین قطعات منطبق سازد. اطمینان از کیفیت محصول در یک نمونه آزمایشگاهی نیز به معنای قابلیت حفظ همان کیفیت در تیراژ صنعتی نیست.

ریسک های فنی شامل ناپایداری پوشش رسانا، تغییر جنس حباب، فرسودگی قالب تامین کننده، خرابی اتصال، نشتی مکش و دشواری پاکسازی میان بیماران است. راهکار اصلی، انتخاب تامین کننده واجد شرایط، برنامه آزمون عمر و تمیزکاری، کنترل تغییرات و استفاده از فیکسچرهای قابل کالیبراسیون است. ریسک مقرراتی نیز می تواند از نقص پرونده فنی، ادعاهای غیرقابل اثبات روی برچسب یا تغییر استانداردهای مرتبط ایجاد شود.

در بررسی مالی باید تاخیر اخذ مجوز، تاخیر تامین قطعه، دوره وصول مطالبات و تفاوت قیمت خرید با بودجه دلاری مطالعاتی به صورت پروژه محور بررسی شوند. بدون وجود سفارش های معتبر و امکان جبران هزینه های ثابت، حتی سرمایه گذاری نسبتا محدود در یک خط مونتاژ ممکن است بازده مطلوبی نداشته باشد. در عین حال، مزیت ورود مرحله ای آن است که می توان پیش از افزودن آبکاری، قالب گیری و ماشین کاری داخلی، کیفیت و تقاضای مدل اصلی را با سرمایه کمتر ارزیابی کرد.

جمع بندی طرح توجیهی تولید چست لید

تولید چست لید مکشی در ایران از نظر فناوری، به ویژه با خرید قطعات تخصصی از تامین کننده تایید شده و تمرکز بر مونتاژ و آزمون، قابل مطالعه است. اما ماهیت پزشکی محصول ایجاب می کند کیفیت الکتریکی، تماس پوستی، قابلیت تمیزکاری و ردیابی، هم سطح هزینه ماشین آلات در تصمیم سرمایه گذاری دیده شوند. تجربه تولید قطعه فلزی یا سیلیکونی به تنهایی جایگزین مستندات ساخت تجهیزات پزشکی نیست.

سناریوی بررسی شده، ظرفیت سالم ۲۴۰ هزار عدد در سال، سرمایه گذاری اولیه تقریبی ۳۶۵ هزار دلار برای محل اجاره ای و فروش مفروض ۱۹۲ هزار عدد با درآمد ۴۸۰ هزار دلار را نشان می دهد. این نتایج حاصل فرض های شفاف پیش امکان سنجی هستند و نه اثبات تقاضا یا سودآوری قطعی. تصمیم نهایی باید پس از تایید تعداد دستگاه های فعال و نرخ تعویض الکترود، دریافت قیمت واقعی قطعات، تعیین دامنه ساخت داخل، اخذ نظر مرجع مقرراتی و تهیه مدل مالی اختصاصی انجام شود.

منابع تخصصی منتخب و حدود استفاده از آنها

منابع قابل بررسی در کنار ادعاهای مربوط درج شده اند و عنوان هر ارجاع با عبارت «منبع:» مشخص است. منابع استاندارد و مقرراتی فقط دامنه الزامات و روش های ارزیابی را روشن می کنند؛ انطباق واقعی مدل نهایی، طبقه خطر در ایران و ردیف تعرفه ملی نیازمند بررسی پرونده محصول و استعلام از مرجع مربوط است. همچنین آمار تجارت ردیف ۹۰۱۸۱۱ معادل آمار اختصاصی چست الکترود مکشی نیست.

این منابع با هدف کنترل دامنه فناوری، طبقه بندی، نمونه مشخصات و داده تجاری به کار رفته اند. برآورد ظرفیت، تعداد کارکنان، نرخ قبولی، نرخ فروش، هزینه سرمایه و هزینه عملیاتی حاصل مدل مهندسی مقاله است و به عنوان داده مشاهده شده در کارخانه واقعی یا آمار رسمی ایران معرفی نمی شود.
