تولید پکیج گرمایشی گازسوز پروژه ای در مرز صنعت لوازم حرارتی، تجهیزات گازسوز و مونتاژ الکترومکانیکی است. موفقیت واحد تولیدی تنها به داشتن خط مونتاژ وابسته نیست؛ طراحی محصول ایمن، کیفیت تامین کنندگان قطعات، آزمون صد درصدی دستگاه و توان پشتیبانی فنی نیز باید از ابتدا در مطالعه امکان سنجی دیده شوند. این گزارش، یک پیش امکان سنجی آموزشی و سرمایه گذاری بر مبنای یک واحد نمونه در ایران است، نه اظهارنامه رسمی تولید، قیمت قطعی کارخانه یا تضمین سود.
سناریوی مبنای این مقاله کارخانه ای برای مونتاژ پکیج دیواری دو مبدله فن دار غیرچگالشی با ظرفیت حرارتی اسمی حدود ۲۴ کیلووات و ظرفیت اسمی سالانه ۲۰ هزار دستگاه است. انتخاب این ظرفیت و اعداد مالی بعدی فرض مطالعاتی اکتبر ۲۰۲۶ است. تولید واقعی، ترکیب مدل ها و قیمت قطعات فقط پس از دریافت پیشنهاد فنی، قرارداد تامین و آزمون بازار تثبیت می شوند.
ماهیت طرح تولید پکیج گرمایشی و انتخاب سبد محصول
پکیج گرمایشی دیواری معمولاً مدار گرمایش ساختمان و تامین آب گرم مصرفی را در یک دستگاه ترکیب می کند. در مدل دو مبدله، مبدل اصلی گرمایش را تامین می کند و مبدل صفحه ای با انتقال حرارت از مدار اولیه، آب گرم مصرفی را گرم می کند. مدل های تک مبدله، دو مبدله، محفظه باز، محفظه بسته، فن دار، زمینی و چگالشی از نظر معماری، هزینه و آزمون کاملاً یکسان نیستند.
در مرحله ورود به بازار، توسعه همزمان پکیج زمینی، دیواری چگالشی و غیرچگالشی می تواند نیاز به ابزار، موجودی و تاییدیه را افزایش دهد. انتخاب یک پلتفرم مهندسی با قطعات مشترک و دو یا سه ظرفیت نزدیک معمولاً از پراکندگی زودهنگام محصولات قابل دفاع تر است. در این گزارش، مدل ۲۴ کیلووات مبناست و افزودن ظرفیت های دیگر به تکرار آزمون های طراحی و تایید نوع محصول مشروط است.
مبنای انتخاب ظرفیت حرارتی، بار گرمایش واقعی ساختمان، شرایط اقلیمی، نوع سامانه توزیع گرما و نیاز آب گرم مصرفی است. برچسب ۲۴ کیلووات به تنهایی نشان دهنده تناسب دستگاه برای تمام واحدهای مسکونی با یک متراژ مشخص نیست. انتخاب ظرفیت باید با محاسبه بار حرارتی و محدودیت دبی و فشار آب تطبیق داده شود.
تفاوت فناوری چگالشی و غیرچگالشی
در پکیج غیرچگالشی، طراحی معمولاً برای جلوگیری از میعان پایدار محصولات احتراق در مسیرهایی است که برای کار مرطوب مناسب نیستند. در پکیج چگالشی، با خنک کردن بیشتر گاز دودکش، بخشی از گرمای نهان بخار آب بازیابی می شود؛ این موضوع به مبدل مقاوم در برابر میعانات، مسیر تخلیه کندانس، کنترل احتراق دقیق تر و شرایط مناسب دمای برگشت نیاز دارد.
راندمان های اعلامی باید بر اساس مبنای ارزش حرارتی پایین یا بالای سوخت، بار آزمون و استاندارد مرجع خوانده شوند. مقایسه درصد راندمان دو کاتالوگ بدون یکسان سازی مبنا گمراه کننده است. طراحی چگالشی به خصوص در بارهای جزئی و دمای برگشت پایین می تواند عملکرد مطلوب تری داشته باشد، ولی تبدیل خط مونتاژ غیرچگالشی به چگالشی صرفاً تعویض مبدل نیست.
برای سرمایه گذار، تصمیم فناوری باید بر پایه هزینه تمام شده محصول، الزامات استاندارد، امکان تهیه قطعات، مهارت کنترل احتراق و خواسته بازار هدف گرفته شود. واحد نمونه این مقاله خط غیرچگالشی را انتخاب می کند؛ ارقام آن نباید مستقیماً برای تولید چگالشی تعمیم یابد.
مشخصات فنی و معیارهای طراحی محصول
پکیج مبنا شامل محفظه احتراق بسته، فن تخلیه محصولات احتراق، مبدل اصلی، مبدل صفحه ای، پمپ سیرکولاسیون، شیر گاز مدوله شونده، شیر سه راهه، منبع انبساط، شیر اطمینان، حسگر فشار، حسگرهای دما، برد کنترل و رابط کاربر است. سازگاری مواد آب بندی، اتصالات و مبدل با دما، فشار و کیفیت آب از الزامات طراحی است.
ظرفیت گرمایش و ظرفیت آب گرم مصرفی را نباید یکی فرض کرد. مثلا با اختلاف دمای فرضی ۳۰ درجه سلسیوس و توان مفید ۲۴ کیلووات، محاسبه ایده آل دبی آب گرم بر اساس رابطه Q=mcΔT به حدود ۱۱٫۵ لیتر در دقیقه می رسد؛ عملکرد واقعی به افت حرارتی، محدوده مدولاسیون، شرایط آب ورودی و منحنی عملکرد سازنده وابسته است. این مثال معیار فروش یا گواهی ظرفیت واقعی دستگاه نیست.
عملکرد در افت فشار آب، نوسان ولتاژ، افت فشار گاز، یخ زدگی احتمالی، انسداد دودکش، خرابی حسگر و قطع شعله باید با منطق ایمنی معتبر مدیریت شود. الگوریتم نرم افزاری نمی تواند جایگزین قطعات ایمنی مناسب یا آزمون های مستقل شود.
معرفی کد آیسیک و کد محصول صنعتی پکیج گرمایشی
کد آیسیک (ISIC) طبقه بندی فعالیت اقتصادی است، در حالی که کد محصول صنعتی شناسه محصول در سامانه ها و مجوزهای مربوط به فعالیت صنعتی است. برای تولید پکیج گرمایشی باید عنوان فعالیت در سامانه رسمی مجوزهای صنعتی با عبارت دقیق محصول و نوع فناوری تطبیق داده شود. عنوان عمومی «ساخت تجهیزات گرمایشی» به خودی خود نشان دهنده کد محصول معتبر برای پکیج دیواری گازسوز نیست.
در داده های راستی آزمایی شده این گزارش کد اختصاصی ایرانی محصول و زیرکد ملی فعالیت با اطمینان کافی به دست نیامد؛ بنابراین از نسبت دادن کد شش یا هشت رقمی حدسی خودداری شده است. در پرونده مجوز باید عنوان محصول، ظرفیت سالانه، ساخت یا مونتاژ، گاز مصرفی، محل کارخانه و درصد ساخت داخل به روشنی ثبت شود و نتیجه استعلام رسمی مبنا قرار گیرد.
کد تعرفه گمرکی و HS Code پکیج گرمایشی
برای دیگ های گرمایش مرکزی به جز اقلام ردیف ۸۴۰۲، سرفصل بین المللی ۸۴۰۳ مطرح است و زیرردیف شش رقمی ۸۴۰۳۱۰ به خود دیگ ها و ۸۴۰۳۹۰ به قطعات آنها مربوط می شود. طبقه بندی نهایی یک پکیج کامل با توجه به مشخصات اظهارشده، شرح قانونی تعرفه و نظر گمرک باید تعیین شود و نباید این کد را برای همه قطعات و همه فناوری ها تعمیم داد.
منبع: بخش آمار سازمان ملل متحد (UNSD)، طبقه بندی HS ردیف ۸۴۰۳ و زیرردیف های آن
HS شش رقمی بین المللی است؛ ردیف های هشت رقمی یا بیشتر در جدول تعرفه ملی و نرخ حقوق ورودی سالانه ممکن است تفاوت داشته باشند. برای آمار واردات یا صادرات نیز جمع ساده ردیف ۸۴۰۳۱۰ لزوماً به معنی تعداد دقیق پکیج های دیواری خانگی نیست؛ زیرا دامنه آن می تواند انواع دیگر دیگ گرمایش مرکزی را در بر گیرد. پیش از تهیه مدل مالی قطعی، طبقه بندی و تعرفه آخرین سال باید از گمرک استعلام شود.
مواد اولیه، قطعات و راهبرد ساخت داخل
ساخت پکیج دیواری در مقیاس متوسط معمولاً ترکیبی از تامین قطعات آماده، ساخت ورق و شاسی، مونتاژ مجموعه هیدرولیکی، مونتاژ سیم کشی و آزمون نهایی است. همه قطعات را نباید ماده اولیه به معنای فلز خام دانست؛ شیر گاز، برد الکترونیک، پمپ، فن و حسگر معمولاً قطعات مهندسی شده ای هستند که کنترل ورودی ویژه می خواهند.
مهم ترین ریسک تامین، کمبود قطعات دارای مشخصات ایمنی و تغییر بدون مجوز در مدل یا تامین کننده است. جایگزینی شیر گاز، سنسور، برد یا مبدل می تواند مشخصات احتراق یا منطق حفاظت را تغییر دهد. بنابراین فهرست مواد (BOM) باید دارای شماره بازنگری، تامین کننده تاییدشده و شناسنامه سری ساخت باشد.
برای سناریوی ۲۰ هزار دستگاه و فرض ۹۷ درصد خروجی قابل قبول از مونتاژ، حدود ۲۰ هزار و ۶۱۹ کیت کامل ورودی در سال باید برنامه ریزی شود. این عدد صرفاً اگر ضایعات و عدم انطباق به صورت مصرف کامل کیت ظاهر شوند معتبر است؛ در تولید واقعی بخش زیادی از عدم انطباق با بازکاری قابل بازیابی است، بنابراین بودجه تامین بر اساس نرخ خرابی قطعه و موجودی قطعات یدکی جداگانه دقیق تر خواهد بود.
ساختار یک کیت محصول و هزینه قطعات
فرض مطالعاتی اکتبر ۲۰۲۶: ارزش اقلام اصلی هر دستگاه، شامل مبدل اصلی و صفحه ای، مشعل، شیر گاز، پمپ، فن، برد و حسگرها، مجموعه هیدرولیکی، منبع انبساط، بدنه، اتصالات، سیم کشی و بسته بندی، به طور میانگین ۲۲۰ دلار در محل کارخانه است. این مقدار پیش فاکتور خرید واقعی نیست و برای ساخت مدل محاسباتی انتخاب شده است.
با ۲۰ هزار دستگاه فروش سالانه در ظرفیت کامل، هزینه مستقیم قطعات مصرفی ۴٫۴ میلیون دلار است. برای بودجه ریسک قطعات معیوب، بسته بندی اضافی و تغییرات خرید، فرض ۳ درصد هزینه مکمل قطعات معادل ۱۳۲ هزار دلار در سال لحاظ شده است. قیمت هر جزء ممکن است برحسب منشا ساخت، حجم سفارش، شرایط پرداخت، کیفیت و تعهد گارانتی تغییر جدی کند.
تامین کننده قطعات ایمنی باید علاوه بر قیمت، گزارش آزمون، قابلیت ردیابی سری ساخت، سازگاری با مشخصات دستگاه و شرایط مدیریت تغییر را ارائه کند. ارزان ترین تامین کننده الزاماً کمترین هزینه مالکیت را ندارد، چون خرابی محصول نهایی هزینه فراخوان، تعمیر و مسئولیت ایمنی ایجاد می کند.
فرآیند تولید و مونتاژ پکیج گرمایشی
جریان عملیاتی نمونه به صورت «دریافت و بازرسی قطعات ← آماده سازی بدنه و مجموعه ها ← مونتاژ هیدرولیک ← مونتاژ محفظه احتراق و مسیر گاز ← سیم کشی و نصب کنترل ← آزمون نشتی و ایمنی ← آزمون عملکرد و احتراق ← کنترل نهایی و بسته بندی» تعریف می شود. در کارخانه مجهز، هر دستگاه باید شماره سریال مشخص و پرونده آزمون پایان خط داشته باشد.
توالی عملیات به این علت مهم است که پس از بسته شدن کامل بدنه، دسترسی به تعدادی از اتصالات و امکان رفع نقص دشوار می شود. همچنین ورود دستگاه معیوب به آزمون احتراق پیش از کنترل مدار گاز می تواند خطرآفرین باشد. محل های آزمون باید با تفکیک فیزیکی، تهویه متناسب، قفل های ایمنی و دستورالعمل توقف اضطراری طراحی شوند.
کنترل قطعات ورودی و آماده سازی مجموعه های مکانیکی
قطعات ورودی با مدارک تامین کننده، مشخصات ابعادی و آزمون های انتخابی بررسی می شوند. برای مبدل، سلامت اتصالات و انطباق هندسی؛ برای شیر گاز، شناسه و سازگاری فنی؛ برای برد الکترونیکی، نسخه نرم افزار و آزمون روشن شدن؛ برای پمپ، مصرف الکتریکی و مشخصات عملکردی معیار کنترل هستند.
شاسی و پانل ها پس از بازرسی پوشش، برش، پانچ و استحکام اتصالات وارد ایستگاه مونتاژ می شوند. استفاده از فیکسچر کنترلی برای موقعیت مبدل، فن و مجموعه هیدرولیک، تغییرپذیری مونتاژ را کاهش می دهد. گشتاور بستن اتصالات باید برای هر اتصال بر اساس طراحی، جنس آب بندی و دستورالعمل مهندسی تعریف و به صورت ثبت شده کنترل شود.
مونتاژ مدار آب و مدار گاز
اتصالات رفت و برگشت گرمایش، ورودی آب سرد، خروجی آب گرم و گروه های شیرآلات در فیکسچر نصب می شوند. کنترل جهت قطعات و احتمال جا افتادن اورینگ اهمیت دارد. مدار گاز از نظر جنس لوله، آب بندی و سازگاری با فشارهای کاری طراحی می شود. هیچ مقدار عمومی گشتاور یا فشار آزمون نباید بدون تایید طراحی و روش آزمون سازنده به کار رود.
نشتی هیدرولیکی، فرسایش آب بندها و آسیب ناشی از مونتاژ نادرست می تواند منجر به خرابی زودرس شود. ردیابی تامین کننده و نوبت مونتاژ برای هر دستگاه امکان تحلیل عیب و محدود کردن دامنه فراخوان احتمالی را فراهم می کند.
مونتاژ برق، الکترونیک و تنظیمات نرم افزاری
در این مرحله سیم کشی، اتصال زمین حفاظتی، حسگرها، کنترل فن و پمپ و برد کنترل نصب می شوند. چیدمان دسته سیم باید از نواحی داغ و لبه های تیز فاصله لازم را داشته باشد. نسخه نرم افزار برد، پارامترهای انتخاب شده و شناسه محصول باید در سوابق کارخانه ثبت شوند.
آزمون اتصال حفاظتی، مقاومت عایقی و ایمنی الکتریکی بر اساس استاندارد کاربردی و کلاس دستگاه انجام می شود. آزمون شبیه سازی خطاهای حسگر و قطع شعله باید نشان دهد که کنترلر در شرایط تعریف شده به وضعیت ایمن می رود. این آزمون ها به جای طراحی معتبر حفاظت به کار نمی روند، بلکه صحت اجرای آن را راستی آزمایی می کنند.
آزمون نشتی، احتراق و پایان خط
پس از تایید اولیه، ایستگاه های پایان خط نشتی مدارهای مستقل، روشن شدن، مدولاسیون، توقف ایمن در قطع شعله و عملکرد مدار گرمایش و آب گرم مصرفی را کنترل می کنند. امکانات دقیق آزمون به استاندارد، معماری محصول و توان اندازه گیری وابسته است و باید در مشخصات خرید دستگاه تست تعریف شود.
منبع: Bosch Manufacturing Solutions، فناوری آزمون گاز و نشتی
منبع: Microline، سامانه آزمون نهایی پکیج گرمایشی
آزمون گاز باید پیش از هر روشن کردن واقعی انجام شود. اندازه گیری ترکیب دود و پارامترهای احتراق، دمای آب، فشارها و عملکرد محدودکننده ها با ابزار کالیبره ضروری است. تولیدکنندگان تجهیزات آزمون مانند Microline آزمون صد درصدی پایان خط و ثبت نتیجه برای هر شماره سریال را به عنوان معماری عملیاتی پیشنهاد می کنند.
در روش مهندسی مناسب، آزمون نوع محصول و دوام نمونه های انتخابی از آزمون پایان خط جداست. آزمون خط تولید تضمین نمی کند که طراحی برای همه شرایط مرزی ایمن است؛ بنابراین نمونه های طراحی باید در آزمایشگاه تخصصی و بر اساس استاندارد تایید شوند.
بسته بندی، ردیابی و تحویل محصول
دستگاه پس از تایید خروجی از نظر ظاهر، مدارک فنی، برچسب هشدار، پلاک مشخصات، شماره سریال و متعلقات کنترل می شود. بسته بندی باید از مبدل، اتصالات هیدرولیکی و پنل در مقابل ضربه محافظت کند. دستورالعمل نصب و شرایط سرویس باید با نسخه فنی همان محصول سازگار باشد.
در سیستم ردیابی، داده های قطعات کلیدی، شماره سریال و گزارش آزمون به هم پیوند می خورند. ثبت الکترونیکی نتیجه آزمون برای یافتن الگوهای خرابی و تعیین ریشه خطا کاربرد دارد. برای خدمات و مسئولیت محصول، نگهداری سوابق مطابق الزامات قانونی و سیاست کیفیت کارخانه ضروری است.

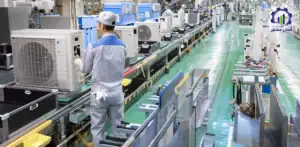

ماشین آلات و تجهیزات مورد نیاز خط تولید
انتخاب تجهیزات باید از نقشه فرآیند و زمان سیکل واقعی آغاز شود. دستگاه های مونتاژ را می توان دستی، نیمه خودکار یا دارای سیستم انتقال اتوماتیک در نظر گرفت، اما ایستگاه های آزمون ایمنی باید از نظر قابلیت اندازه گیری، تکرارپذیری و ثبت داده مستقل بررسی شوند.
برای ظرفیت ۲۰ هزار دستگاه در ۲۵۰ روز و یک شیفت هشت ساعته، خروجی هدف ۸۰ دستگاه در روز و ۱۰ دستگاه در ساعت موثر است؛ اگر دسترس پذیری و عملکرد خط را ۸۰ درصد زمان برنامه ریزی شده فرض کنیم، ایستگاه محدود کننده باید دست کم ۱۲٫۵ دستگاه در ساعت ظرفیت عملیاتی داشته باشد. این معادل تاکت حدود ۴٫۸ دقیقه در زمان کار مفید است. اگر یک آزمون پایان خط ۱۲ دقیقه طول بکشد، دست کم سه جایگاه موازی با حاشیه ظرفیت مناسب لازم خواهد شد.
راهکار اقتصادی معمولاً ترکیب میز و فیکسچر مونتاژ، ابزار گشتاور کنترل شده، تجهیزات تست نشتی، چند جایگاه آزمون عملکرد، دستگاه آنالیز احتراق، ابزار کالیبراسیون، جابه جایی مواد و سامانه ثبت داده است. راه اندازی کارگاه بدون ایستگاه آزمون استاندارد، صرفه جویی مجاز در سرمایه نیست.
محدوده برآورد خرید ماشین آلات و ابزار
برای سناریوی اکتبر ۲۰۲۶، به عنوان برآورد مهندسی و نه قیمت پیشنهادی سازنده، خط مونتاژ و میزها و فیکسچرها ۱۲۰ تا ۲۲۰ هزار دلار، ابزار کنترل گشتاور و برق ۳۵ تا ۸۰ هزار دلار، مجموعه دستگاه های آزمون نشتی گاز و آب ۷۰ تا ۱۶۰ هزار دلار، چند ایستگاه آزمون عملکرد و احتراق ۱۸۰ تا ۳۸۰ هزار دلار، تجهیزات آزمایشگاه و کالیبراسیون ۸۰ تا ۱۸۰ هزار دلار، حمل داخلی و تجهیزات جابه جایی ۴۰ تا ۹۰ هزار دلار و سامانه ثبت داده ۲۵ تا ۷۰ هزار دلار فرض می شود.
این بازه ها برای خرید یک خط نیمه خودکار با ساختار آزمون مناسب در نظر گرفته شده اند و قیمت های منتشر شده قابل اتکا برای بسته کامل خط تلقی نمی شوند. تعداد ایستگاه های موازی، خودکارسازی، سطح ساخت داخل، نوع آزمون آلایندگی، الزامات استاندارد و محل تحویل می توانند هزینه واقعی را تغییر دهند. به همین دلیل در مدل مالی، هزینه بسته ماشین آلات و ابزار اصلی به طور گرد شده ۷۰۰ هزار دلار انتخاب می شود.
قیمت نمونه برخی تجهیزات قابل حمل نظیر آنالیزور احتراق یا تستر نشتی در فهرست فروشندگان تخصصی منتشر می شود، اما این قیمت ها جانشین پیشنهاد رسمی تجهیز صنعتی، خدمات نصب و اعتبارسنجی آزمون نیست. هزینه حمل، گمرک، نصب، آموزش و راه اندازی باید جداگانه بودجه بندی شود.
کنترل گلوگاه و ظرفیت واقعی خط
در برنامه ریزی ظرفیت، سرعت مونتاژ بدنه به تنهایی شاخص تعیین کننده نیست. در صورتی که سه میز تست هر کدام چرخه ۱۲ دقیقه ای داشته باشند، ظرفیت نظری ۱۵ دستگاه در ساعت خواهد بود؛ با ضریب دسترس پذیری ۸۵ درصد، ظرفیت معادل به ۱۲٫۷۵ دستگاه در ساعت می رسد و پاسخگوی هدف تقریبی ۱۲٫۵ دستگاه در ساعت است. اگر زمان تست به ۱۵ دقیقه افزایش یابد، همین آرایش تنها ۱۰٫۲ دستگاه در ساعت ظرفیت موثر دارد و گلوگاه ایجاد می شود.
طراحی فیکسچر سریع، آماده سازی خارج از ایستگاه، تامین پیوسته قطعه و مدیریت عیب ها می تواند زمان توقف را کاهش دهد. برای نگهداری قابلیت ردیابی، نباید به بهانه افزایش سرعت، آزمون های ایمنی حذف یا حد پذیرش تغییر داده شوند.
ظرفیت تولید و نیاز عملیاتی کارخانه
فرض مبنا ۲۵۰ روز کاری، یک شیفت هشت ساعته، ۲۰ هزار دستگاه ظرفیت اسمی سالانه است. متوسط تولید اسمی ۸۰ دستگاه در روز و ۱۰ دستگاه در ساعت برنامه ریزی شده است. در سال اول با بهره برداری ۶۰ درصد، فروش مفروض ۱۲ هزار دستگاه؛ در سال دوم با ۷۵ درصد، ۱۵ هزار دستگاه؛ و در وضعیت تثبیت شده با ۸۵ درصد، ۱۷ هزار دستگاه است. ارقام فروش صرفاً برای محاسبه پیش امکان سنجی هستند و قرارداد فروش محسوب نمی شوند.
اگر نرخ محصول سالم از اولین عبور ۹۵ درصد و نرخ محصول قابل قبول پس از بازکاری ۹۹ درصد باشد، ظرفیت مورد نیاز ورودی، زمان بازکاری و موجودی در جریان ساخت باید جداگانه مدل شود. حفظ خروجی ۲۰ هزار دستگاه با توقف های پیش بینی نشده و تعمیرات نیازمند ظرفیت بالقوه بالاتر از میانگین ۱۰ دستگاه در ساعت است.
برای قرارداد قطعات حساس، پوشش موجودی ۴۵ تا ۶۰ روز و زمان تامین واقعی باید مطالعه شود. کمبود یک قطعه ارزان قیمت مانند سنسور اختصاصی می تواند تمام خط را متوقف کند؛ بنابراین ارزش ریالی تنها معیار اولویت موجودی نیست.
زمین، ساختمان و جانمایی کارخانه
برای ظرفیت مبنای ۲۰ هزار دستگاه در سال، زمینی حدود ۳ تا ۵ هزار متر مربع و زیربنای مفید تقریبی ۱۸۰۰ تا ۲۶۰۰ متر مربع می تواند نقطه شروع طراحی باشد. این برآورد مطالعاتی برای کارخانه مونتاژ با حداقل ساخت فلزکاری سنگین است؛ افزودن خط تولید مبدل، رنگ، قالب سازی یا ساخت برد الکترونیک نیاز فضا و الزامات ایمنی متفاوتی ایجاد می کند.
در یک جانمایی مفهومی، سالن مونتاژ و آزمون حدود ۸۰۰ تا ۱۱۰۰ متر مربع، انبار قطعات ۴۰۰ تا ۶۰۰ متر مربع، انبار محصول ۳۰۰ تا ۵۰۰ متر مربع، آزمایشگاه و تعمیرات ۱۵۰ تا ۲۵۰ متر مربع و بخش اداری و رفاهی ۱۵۰ تا ۲۵۰ متر مربع فرض می شود. این اعداد به علت اشتراک راهروها و فضاهای پشتیبان نباید بدون نقشه معماری مستقیم جمع زده شوند.
تفکیک منطقه آزمایش گاز از محل نگهداری مواد بسته بندی، مسیرهای مشخص حرکت لیفتراک و نفرات، فضا برای قرنطینه محصول مردود و مسیر خروج اضطراری از ملاحظات اساسی طراحی است. به جای تعیین موقعیت دستگاه ها صرفاً بر پایه حداقل اجاره، باید به ایمنی، دسترسی تامین، نیروی متخصص و توسعه احتمالی کارخانه توجه شود.
نیروی انسانی و ساختار بهره برداری
برای یک شیفت تولید و ظرفیت ۲۰ هزار دستگاه، فرض اولیه ۴۰ تا ۵۵ نفر نیروی مستقیم و پشتیبان قابل بررسی است. از این گروه، حدود ۲۲ تا ۳۰ نفر در مونتاژ و بسته بندی، ۶ تا ۸ نفر در آزمون و کنترل کیفیت، ۳ تا ۵ نفر در تعمیرات و مهندسی تولید، ۴ تا ۶ نفر در انبار و برنامه ریزی و بقیه در مدیریت و امور اداری و خدمات فعالیت می کنند.
نیروی آزمون نهایی باید آموزش ویژه تجهیز گازسوز و صلاحیت تشخیص شرایط غیرایمن داشته باشد. سرپرست کنترل کیفیت نباید تحت فشار تحقق ظرفیت مجاز به نادیده گرفتن نتیجه آزمون شود. ظرفیت واقعی هر فرد بر اساس زمان سنجی، پیچیدگی محصول، سطح ابزار و نرخ بازکاری تعیین می شود؛ بنابراین ترکیب یادشده بودجه استخدام اولیه است، نه چارت سازمانی نهایی.
استانداردها، تایید نوع و الزامات ایمنی
پکیج گازسوز تجهیزی ایمنی محور است. مجموعه EN ۱۵۵۰۲ برای دیگ های گرمایش مرکزی گازسوز، الزامات عمومی و آزمون های مرتبط را پوشش می دهد. نسخه DIN EN ۱۵۵۰۲-۲-۱:۲۰۲۵-۰۷ برای گروه های معینی از دستگاه ها، محدوده کاربرد و روش های آزمون را مشخص می کند؛ استفاده از این استاندارد اروپایی به معنی جایگزینی خودکار آن با مقررات و استانداردهای اجباری ایران نیست.
منبع: استاندارد DIN EN ۱۵۵۰۲-۲-۱:۲۰۲۵-۰۷، الزامات و آزمون های دیگ گرمایش مرکزی گازسوز
پیش از تولید تجاری باید استاندارد ملی الزام آور محصول، نوع گاز، مقررات برچسب و مصرف انرژی، الزامات نصب و دودکش، آزمون آزمایشگاه مورد تایید و مسیر دریافت مجوزهای قانونی از مراجع رسمی استعلام شود. همچنین مقررات مرتبط با تجهیزات الکتریکی، ایمنی اپراتور، حفاظت حریق و مدیریت پسماند باید در طراحی کارخانه در نظر گرفته شوند.
فعالیت کنترل کیفیت شامل موارد زیر است:
- تایید تامین کننده
- بازرسی ورودی
- آزمون حین فرآیند
- آزمون صد درصدی پایان خط
- تایید کالیبراسیون
- ممیزی محصول
- کنترل تغییرات طراحی و ارزیابی خرابی میدانی
تحلیل ریشه خرابی با روش هایی مانند FMEA و کنترل آماری فرآیند زمانی ارزش دارد که اقدام اصلاحی و اثربخشی آن ثبت شود.
آزمون خطراتی مانند نشت گاز، افزایش بیش از حد دما، کاهش جریان، قطع شعله، خرابی فن و شرایط نامطلوب دودکش باید توسط کارشناسان دارای صلاحیت، در شرایط کنترل شده و مطابق استاندارد اجرا شود؛ ارائه دستورالعمل عملیاتی عمومی برای دستکاری این حفاظت ها مناسب نیست.

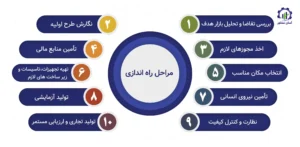

مجوزهای راه اندازی و مسیر اجرای پروژه
سرمایه گذار باید ابتدا موضوع فعالیت و ظرفیت را در مرجع صدور مجوز صنعتی بررسی کند، سپس امکان استقرار در زمین منتخب، کاربری صنعتی، الزامات محیط زیست و آتش نشانی، نقشه های ساختمانی و شرایط انشعاب را تعیین کند. مسیر صدور جواز تاسیس، تکمیل کارخانه، پروانه بهره برداری و تایید محصول ممکن است بسته به محل و نوع ساخت تفاوت داشته باشد.
برنامه زمان بندی نمونه شامل ۲ تا ۳ ماه مطالعات، طراحی مفهومی و تکمیل مشخصات خرید؛ ۳ تا ۵ ماه تامین ماشین آلات و آماده سازی فضا؛ ۲ تا ۳ ماه نصب و اعتبارسنجی خط؛ و دوره جداگانه آزمایش تایید نوع و رفع عدم انطباق است. تداخل مراحل امکان پذیر است اما زمان صدور مجوز و دسترسی تامین کننده قابل تضمین نیست. سرمایه گذاری قطعی پیش از روشن شدن مسیر تایید نوع ریسک بالایی دارد.

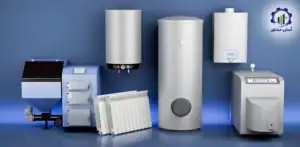

بازار داخلی و منطق برآورد تقاضا
تقاضای پکیج به ساخت وساز جدید، جایگزینی سامانه های قدیمی، نوسازی ساختمان، شرایط اقلیمی، دسترسی گاز و سیاست انرژی وابسته است. در بازار ایران، بخشی از تقاضا مربوط به تعویض دستگاه فرسوده است و نباید تعداد پروانه های ساختمانی را به طور مستقیم معادل تعداد دستگاه قابل فروش تلقی کرد.
برای محاسبه اندازه بازار، باید داده رسمی تولید داخلی به تفکیک پکیج، واردات محصول کامل و صادرات در یک سال مرجع مشترک گردآوری شود. مصرف ظاهری برابر تولید به اضافه واردات منهای صادرات است، اما تغییر موجودی انبار، گزارش نشدن تولید واحدهای کوچک، طبقه بندی گمرکی وسیع و صادرات مجدد می تواند این برآورد را منحرف کند.
تا تاریخ تهیه این گزارش، سری سالانه قابل اتکایی که به طور مستقل و دقیق تولید، واردات و صادرات پکیج دیواری در ایران را پوشش دهد در منابع راستی آزمایی شده به دست نیامد؛ از این رو عدد قطعی ملی برای بازار یا نرخ رشد ارائه نمی شود. برای تکمیل مطالعه اختصاصی باید داده های وزارت صنعت، گمرک، سامانه جامع تجارت و گزارش های رسمی شرکت ها با تعریف محصول یکسان تطبیق داده شوند.
برای سناریوی ۲۰ هزار دستگاه، به جای فرض سهم بازار قطعی، باید حجم تعهد خرید قابل اثبات و توان پذیرش محصول توسط مشتریان بررسی شود. اگر فروش مبنا ۱۷ هزار دستگاه در سال باشد، این عدد نشانگر هدف سناریویی کارخانه است نه اندازه تقاضای تضمین شده کشور.
واردات، صادرات و بازارهای هدف منطقه ای
تجارت خارجی دستگاه کامل و قطعات متفاوت است. ممکن است مونتاژ داخلی نیازمند واردات شیر گاز، کنترلر، پمپ یا مبدل باشد، در حالی که محصول نهایی با تعرفه متفاوت اظهار شود. در بررسی آمار باید وزن خالص، ارزش دلاری، کشور مبدا و مقصد و شرح تجاری ردیف گمرکی تطبیق داده شود.
برای صادرات، سازگاری با فشار و کیفیت گاز شبکه مقصد، استاندارد محلی، شرایط آب، نوع دودکش، زبان دستورالعمل و شبکه خدمات اهمیت دارد. بازارهای همسایه می توانند از نظر فاصله حمل قابل بررسی باشند، اما صرف نزدیکی جغرافیایی نشانه وجود تقاضا یا امکان ورود قانونی نیست. هر بازار مقصد باید از لحاظ گواهی محصول، الزامات برچسب و محدودیت های تجارت بررسی مستقل شود.
بدون داده گمرکی پاکسازی شده نمی توان سهم ایران از صادرات پکیج یا فهرست رتبه بندی شده مقاصد در سال ۲۰۲۶ را با اطمینان بیان کرد. سرمایه گذار باید پیش از منظور کردن درآمد صادراتی در مدل مالی، سفارش واقعی، قیمت تحویل، هزینه ضمانت و ریسک دریافت وجه را مستند سازد.
پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید پکیج گرمایشی
مدل مالی زیر پیش امکان سنجی آموزشی به دلار آمریکا با مفروضات اکتبر ۲۰۲۶ است. قیمت ها استعلام رسمی بازار یا ارقام تایید شده یک تامین کننده نیستند؛ هدف آنها شفاف کردن مرتبه بزرگی سرمایه، وابستگی هزینه ها و سازگاری یک سناریوی واحد است. تمام ارقام به صورت گرد شده بیان می شوند و مالیات، هزینه تامین مالی و تغییر نرخ ارز نیاز به مدل اختصاصی دارند.
سناریوی پایه: ۲۰ هزار دستگاه ظرفیت اسمی؛ ۲۵۰ روز کاری؛ یک شیفت؛ محصول غیرچگالشی دو مبدله؛ تولید و فروش سال تثبیت شده برابر ۱۷ هزار دستگاه؛ نرخ بهره برداری ۸۵ درصد؛ ارزش قطعات مستقیم هر دستگاه ۲۲۰ دلار؛ فروش خالص فرضی هر دستگاه ۳۲۰ دلار. این ارقام برآورد بازار ایران محسوب نمی شوند و باید با پیش فاکتور و قرارداد مشتری جایگزین شوند.
سرمایه ثابت و محل تخصیص بودجه
برآورد میانی سرمایه ثابت بدون زمین برابر حدود ۲٫۱۵ میلیون دلار است: ۷۰۰ هزار دلار ماشین آلات مونتاژ و آزمون، ۶۰۰ هزار دلار ساختمان و آماده سازی فضای صنعتی، ۲۲۰ هزار دلار آزمایشگاه و تجهیزات جانبی خارج از بسته اصلی، ۱۶۰ هزار دلار نصب و راه اندازی و مهندسی، ۱۴۰ هزار دلار تجهیزات انبار و جابه جایی، ۱۳۰ هزار دلار زیرساخت و ایمنی، ۱۰۰ هزار دلار هزینه های پیش از بهره برداری و ۱۰۰ هزار دلار ذخیره پیش بینی نشده. طبقه بندی هزینه ها باید در قراردادها طوری انجام شود که تجهیزات آزمون دو بار شمارش نشوند.
اگر زمین صنعتی به طور فرضی به ارزش ۶۰۰ هزار دلار خریداری شود، سرمایه ثابت با زمین حدود ۲٫۷۵ میلیون دلار خواهد شد. ارزش زمین در ایران به موقعیت، حقوق مالکیت، شهرک صنعتی و امکانات وابسته است و نمی توان از این عدد برای ارزش گذاری ملک مشخص استفاده کرد. برای پیش امکان سنجی دامنه ۱٫۸ تا ۳٫۲ میلیون دلار سرمایه ثابت بدون زمین نیز با توجه به سطح داخلی سازی و اتوماسیون قابل مطالعه است، اما محاسبات اصلی این مقاله بر عدد میانی ۲٫۱۵ میلیون دلار قرار دارد.
در مرحله تهیه بودجه اجرایی، هزینه قالب ها و فیکسچر اختصاصی، نرم افزار آزمون، مستندات محصول، تاییدیه ها، کالیبراسیون مرجع، ابزار تعمیر، قطعات یدکی، حمل، بیمه، گمرک و مالیات های احتمالی جداگانه کنترل شوند. هزینه آزمون نوع و توسعه محصول ممکن است به تعداد مدل و چرخه اصلاح طراحی وابسته باشد.
محاسبه سرمایه در گردش بر اساس چرخه نقدینگی
در وضعیت تثبیت شده، فروش ۱۷ هزار دستگاه با بهای مستقیم قطعات ۲۲۰ دلار معادل ۳٫۷۴ میلیون دلار خرید قطعه در سال است. با فرض ۶۰ روز پوشش موجودی و سال عملیاتی ۳۶۵ روز تقویمی، حدود ۶۱۵ هزار دلار موجودی مواد و قطعات لازم خواهد بود. برای کالای در جریان و قطعات یدکی، ۹۰ هزار دلار و برای موجودی محصول ۱۲۰ هزار دلار به عنوان فرض مکمل منظور می شود.
با قیمت فروش فرضی ۳۲۰ دلار و فروش سالانه ۵٫۴۴ میلیون دلار، دوره وصول ۴۵ روزه معادل حدود ۶۷۱ هزار دلار حساب دریافتنی است. اگر دوره پرداخت به تامین کنندگان ۳۰ روز و خرید سالانه حدود ۳٫۷۴ میلیون دلار باشد، اعتبار تامین کننده حدود ۳۰۷ هزار دلار از نیاز نقدینگی می کاهد. ذخیره حقوق، حمل و مخارج عملیاتی نزدیک به ۱۵۰ هزار دلار نیز فرض می شود.
بر این اساس سرمایه در گردش نمونه برابر حدود ۱٫۳۴ میلیون دلار به دست می آید: ۶۱۵ + ۹۰ + ۱۲۰ + ۶۷۱ + ۱۵۰ – ۳۰۷ = ۱۳۳۹ هزار دلار. این عدد به قراردادهای واقعی پرداخت و وصول حساس است و نشان می دهد چرا نمی توان سرمایه در گردش را صرفاً درصدی دلخواه از ارزش ماشین آلات برآورد کرد. برای قطعات وارداتی، زمان حمل و ترخیص و حداقل مقدار سفارش ممکن است نیاز به موجودی بالاتری ایجاد کند.
سرمایه گذاری اولیه و درآمد سناریوی پایه
جمع سرمایه ثابت بدون زمین ۲٫۱۵ میلیون دلار و سرمایه در گردش ۱٫۳۴ میلیون دلار، حدود ۳٫۴۹ میلیون دلار سرمایه اولیه بدون خرید زمین ایجاد می کند. با فرض ۶۰۰ هزار دلار ارزش زمین، سرمایه اولیه نمونه به حدود ۴٫۰۹ میلیون دلار می رسد. هزینه تامین مالی ساخت، تفاوت واقعی قیمت زمین و مخارج مرتبط با مجوز و تایید نوع ممکن است این نتیجه را افزایش دهد.
در سال تثبیت شده با فروش ۱۷ هزار دستگاه و قیمت خالص نمونه ۳۲۰ دلار، درآمد سالانه ۵٫۴۴ میلیون دلار خواهد بود. هزینه مستقیم قطعات با نرخ ۲۲۰ دلار برای هر دستگاه حدود ۳٫۷۴ میلیون دلار است؛ به این مقدار باید بسته بندی تکمیلی، دستمزد، تعمیرات، آزمون، ضایعات، ضمانت، مدیریت و سایر مخارج عملیاتی افزوده شود.
اگر برای مجموعه هزینه های عملیاتی خارج از قطعات، ۷۵۰ هزار دلار در سال فرض شود و هزینه مکمل مرتبط با قطعات معادل ۳ درصد ارزش آنها یعنی ۱۱۲ هزار دلار باشد، مازاد عملیاتی پیش از استهلاک، مالیات و هزینه تامین مالی حدود ۸۳۸ هزار دلار در سال محاسبه می شود. این مقدار EBITDA قطعی نیست، زیرا طبقه بندی حسابداری و همه مخارج پروژه باید در مدل تفصیلی بررسی شوند. در سال اول با بهره برداری ۶۰ درصد، درآمد نمونه برابر ۳٫۸۴ میلیون دلار است اما هزینه ثابت به همان نسبت کاهش نمی یابد.
در این مرحله IRR و NPV قابل اتکا ارائه نمی شود، زیرا دوره عمر اقتصادی، برنامه زمان بندی پرداخت، مالیات، استهلاک، تامین مالی، ارزش اسقاط و جریان نقدی چندساله بر اساس داده واقعی تثبیت نشده اند. تبدیل مازاد عملیاتی یک سال به نرخ بازده قطعی سرمایه خطاست.
خلاصه شاخص های کلیدی سناریوی واحد
در یک نگاه، مقیاس برنامه ریزی ۲۰ هزار دستگاه ظرفیت اسمی در سال، ۱۷ هزار دستگاه فروش مفروض سال تثبیت شده، ۲۵۰ روز کاری، یک شیفت، ۳ تا ۵ هزار متر مربع زمین، ۱۸۰۰ تا ۲۶۰۰ متر مربع زیربنای قابل بررسی، ۴۰ تا ۵۵ نفر نیروی انسانی، ۷۰۰ هزار دلار بسته ماشین آلات اصلی، ۲٫۱۵ میلیون دلار سرمایه ثابت بدون زمین، ۱٫۳۴ میلیون دلار سرمایه در گردش، ۳٫۴۹ میلیون دلار سرمایه اولیه بدون زمین و ۵٫۴۴ میلیون دلار درآمد نمونه سالانه است.
این ارقام نتیجه یک مدل آموزشی همگن هستند و نباید برای تکمیل پرونده بانکی بدون استعلام و مدل سازی پروژه استفاده شوند. مهم ترین اقدام سرمایه گذار پیش از تصمیم نهایی، دریافت پیش فاکتور تفصیلی برای BOM، تجهیزات آزمون و خط مونتاژ و تطبیق آن با قیمت فروش قابل اثبات است.
ریسک های فنی و اجرایی طرح
مهم ترین ریسک کیفی، خرابی قطعات ایمنی یا تغییر طراحی بدون آزمون کافی است. خرابی در مدار گاز، کنترل شعله یا دودکش تنها هزینه خدمات نیست و ممکن است پیامد ایمنی و مسئولیت حقوقی داشته باشد. کنترل تغییرات مهندسی، تایید تامین کنندگان و سوابق آزمون به اندازه سرعت مونتاژ اهمیت دارد.
ریسک بعدی، وابستگی به قطعات الکترونیکی و هیدرولیکی خاص است. هرچه تنوع مدل و تامین کننده بدون مدیریت مشترک قطعات افزایش یابد، سرمایه موجودی و پیچیدگی خدمات بیشتر می شود. ایجاد موجودی ایمنی باید بر اساس مصرف، زمان تامین و بحرانی بودن قطعه انجام شود.
ریسک اقتصادی شامل اختلاف بین قیمت فروش قابل تحقق و هزینه دلاری قطعات، افزایش دوره وصول مطالبات و افت بهره برداری خط است. این عوامل ممکن است حتی در صورت تولید بدون نقص، فشار نقدینگی ایجاد کنند. طراحی مرحله ای سرمایه گذاری و عقد قرارداد تامین پیش از خرید ماشین آلات می تواند بخشی از این عدم قطعیت را کاهش دهد.
ریسک فناوری مربوط به تغییر الزامات راندمان و حرکت بازار به محصولات کم مصرف تر است. اگر معماری منتخب قابلیت توسعه محصول و آزمون فناوری های جدید را نداشته باشد، ارزش تجهیز در بلندمدت محدود می شود. تصمیم درباره پلتفرم باید با افق بازنگری محصول، امکان ارتقا و استانداردهای مقصد سازگار باشد.
جمع بندی برای تصمیم سرمایه گذار
تولید پکیج گرمایشی، در صورت فراهم بودن طراحی تاییدپذیر، زنجیره تامین پایدار و زیرساخت آزمون قابل اتکا، می تواند موضوع یک مطالعه امکان سنجی صنعتی باشد. مزیت واقعی طرح نه فقط در تعداد دستگاه مونتاژشده، بلکه در ایمنی تکرارپذیر، کیفیت قطعات، قابلیت ردیابی و اقتصاد چرخه نقدینگی مشخص می شود.
سناریوی فرضی این گزارش نشان می دهد که برای خط ۲۰ هزار دستگاهی، سرمایه در گردش ممکن است هم مرتبه با بخش قابل توجهی از سرمایه ثابت باشد. بنابراین بررسی پروژه صرفاً با قیمت دستگاه ها و تجهیزات کارگاه نتیجه گمراه کننده خواهد داد. گام بعدی، مطالعه اختصاصی بر مبنای نقشه محصول، فهرست قطعات، پیش فاکتور تامین، بررسی مقررات و مستندات تقاضای قابل تحقق است.
یادداشت روش محاسبه و حدود اعتبار داده ها
تاریخ مبنای برآوردهای سناریویی: اکتبر ۲۰۲۶. تمام ارقام مالی دلار آمریکا هستند و فرض مطالعاتی اند، مگر منبع رسمی دیگری تصریح شود.
