طرح توجیهی تولید فیبر نوری

طرح تولید فیبر نوری از پروژه های صنعتی دانش محور است که اقتصاد آن به کیفیت اپتیکی محصول، بهره وری کشش، دسترسی به پیش فرم شیشه ای و قابلیت فروش محصول استاندارد وابسته است. پیش از تصمیم برای خرید تجهیزات باید مشخص شود سرمایه گذار قصد تولید پیش فرم، تبدیل پیش فرم به فیبر پوشش دار، تولید کابل از فیبر آماده یا اجرای زنجیره کامل را دارد. این چهار انتخاب اگرچه در گفتگوهای عمومی همگی «تولید فیبر نوری» نامیده می شوند، از نظر مواد اولیه، فناوری، متراژ تولید، آزمایشگاه و سرمایه کاملا متفاوت اند. در این بررسی، سناریوی مبنا واحد کشش فیبر تک حالته مخابراتی از پیش فرم خریداری شده است؛ سایر مسیرها به عنوان گزینه توسعه ارزیابی می شوند.

در یک کارخانه قابل اتکا، تولید کیلومتر بیشتر به تنهایی مزیت نیست. افت نوری، هندسه مغزی و غلاف، استحکام کششی، یکنواختی پوشش پلیمری و قابلیت ردیابی هر حلقه فیبر باید تحت کنترل باشند. ممکن است خط از نظر مکانیکی به سرعت اسمی برسد اما به دلیل شکست رشته، آلودگی پیش فرم، نوسان قطر و توقف تعویض بوبین، فروش قابل قبول کمتر از ظرفیت نامی باشد. به همین علت ارزیابی فنی و مالی باید به جای یک عدد تبلیغاتی ظرفیت دستگاه، زنجیره کامل تولید تا محصول آزمون شده را محاسبه کند.

محدوده صنعتی طرح تولید فیبر نوری و انتخاب محصول

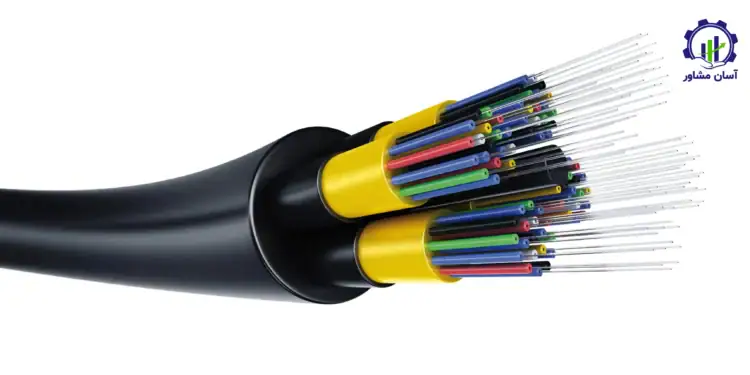

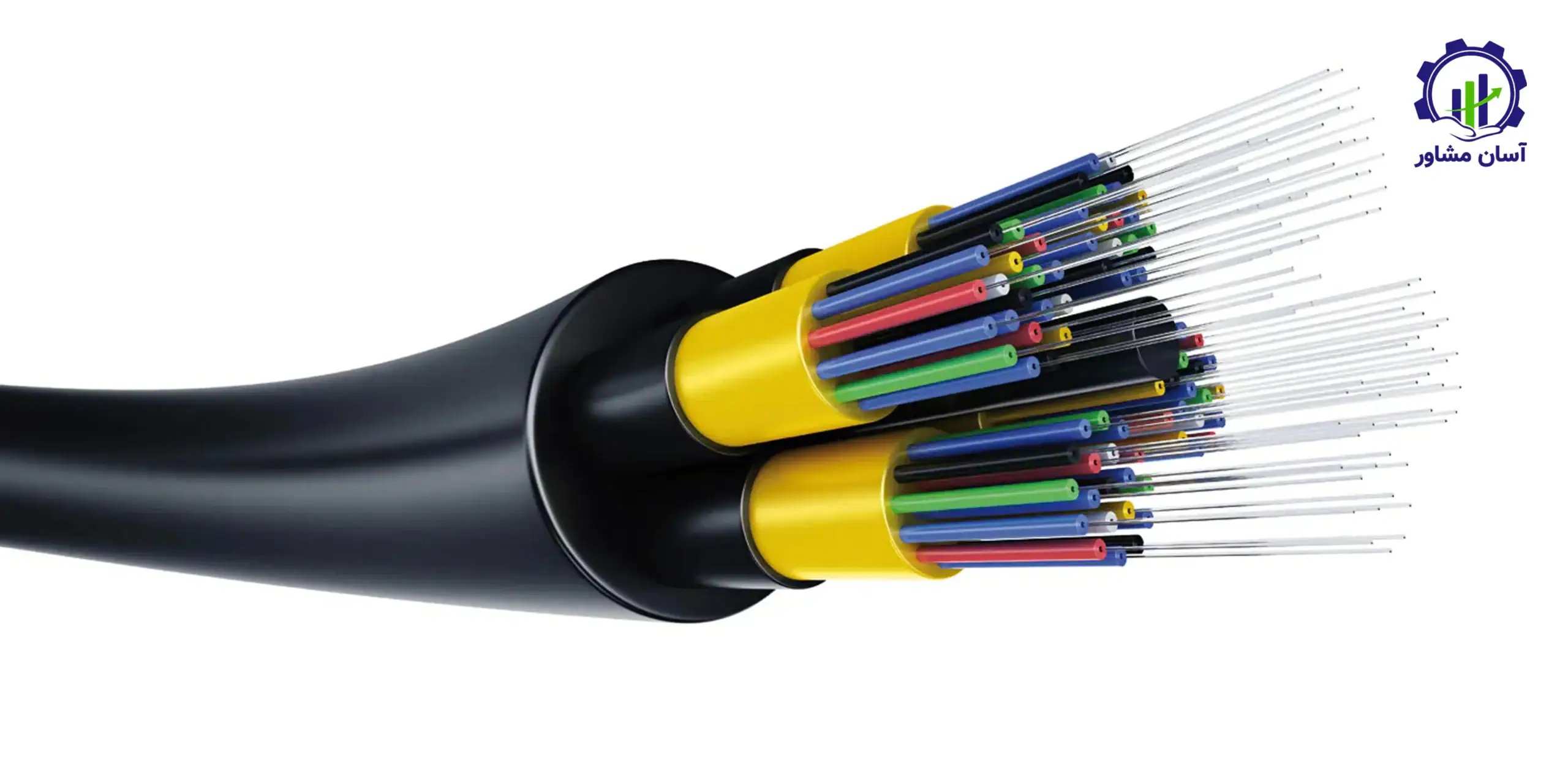

فیبر نوری مخابراتی رشته شیشه ای بسیار خالصی است که با اختلاف ضریب شکست هسته و غلاف، نور را در مسیر مشخص هدایت می کند. هسته و غلاف شیشه ای را نباید با پوشش محافظ پلیمری یا روکش کابل اشتباه گرفت. در فیبر رایج با قطر غلاف ۱۲۵ میکرومتر، قطر نهایی پس از پوشش اولیه معمولا در حوالی ۲۴۵ تا ۲۵۰ میکرومتر قرار می گیرد، ولی مشخصات دقیق تابع طراحی و سفارش است. فیبر تک حالته برای انتقال دوربرد و شبکه های دسترسی عمومی اهمیت بیشتری دارد و فیبر چندحالته عمدتا برای کاربردهای کوتاه تر و برخی مراکز داده به کار می رود.

دو گروه محصول در تصمیم اولیه جایگاه مشخص دارند: فیبر استاندارد G.۶۵۲.D برای بسیاری از مسیرهای انتقال و فیبر خانواده G.۶۵۷.A برای مسیرهای دسترسی با انحناهای بیشتر. تفاوت آنها صرفا نام تجاری نیست؛ مشخصات تلفات ناشی از خمش و سازگاری با زیرساخت مخابراتی در قرارداد و آزمون پذیرش اثر می گذارد. استاندارد G.۶۵۷ نسخه ۲۰۲۴ شعاع طراحی حداقل ۱۰ میلی متر را برای A1 و ۷٫۵ میلی متر را برای A2 شرح می دهد؛ این اعداد نباید به معنی مجاز بودن هر نحوه نصب، کشش یا خم در هر کابل تعبیر شوند.

مرز فیبر خام، پیش فرم و کابل نوری

پیش فرم، میله شیشه ای با پروفیل شکست کنترل شده است که هنگام کشش، مقیاس سطح مقطع آن کوچک می شود و ساختمان اپتیکی مورد نظر را حفظ می کند. واحد کشش، پیش فرم را گرم کرده و رشته شیشه ای را شکل می دهد، سپس پوشش محافظ دو لایه را اعمال، پخت و روی بوبین جمع می کند. واحد کابل سازی از فیبر آماده، همراه با عناصر مقاوم ساز، لوله شل یا ساختار فشرده، روکش و گاهی زره، کابل قابل نصب می سازد. بیان قیمت هر متر کابل به عنوان قیمت هر متر فیبر خام باعث خطای فاحش در مدل مالی می شود.

کاربردهای اصلی محصول

شبکه های FTTH و FTTx، ارتباط بین مراکز داده، شبکه انتقال بین شهری، اتصال سایت های مخابرات سیار، شبکه های صنعتی، راه آهن، نفت و گاز و برخی سامانه های حسگری از مصرف کنندگان فیبر هستند. انتخاب استاندارد محصول باید از نیاز ارتباطی آغاز شود. برای مثال، فیبر G.۶۵۲.D می تواند مبنای بخش زیادی از شبکه انتقال باشد، در حالی که در مسیرهای داخلی و کابل های دراپ، رفتار خمشی فیبر G.۶۵۷ اهمیت بیشتری دارد. بازار فیبرهای تخصصی مانند حسگرهای دما یا فیبرهای نگهدارنده قطبش، دارای فناوری و آزمایشگاه متفاوت است و در سناریوی مبنا فرض نشده است.

انتخاب فناوری و عمق ساخت داخل

سرمایه گذار سه مسیر عملی دارد. مسیر اول، خرید فیبر پوشش دار و تبدیل آن به کابل است که فناوری شیشه سازی ندارد. مسیر دوم، خرید پیش فرم و راه اندازی برج کشش، پوشش دهی و آزمون فیبر است. مسیر سوم، تولید پیش فرم با فناوری های رسوب دهی مانند MCVD، OVD یا VAD و سپس کشش است. مسیر سوم عمیق ترین سطح فناوری را دارد، اما هزینه مهندسی فرآیند، کنترل شیمی گازهای واکنش پذیر، آزمون های پیچیده تر و ریسک راه اندازی آن نیز بیشتر است.

در این مقاله مسیر دوم مبنای عددی است، زیرا وابستگی به پیش فرم را حفظ می کند اما ریسک ایجاد کیفیت اپتیکی از صفر را حذف می کند. حتی در این مسیر نیز سازگاری پیش فرم با سرعت و دمای کشش، تامین رزین پوشش، پایش قطر در حلقه بسته و آزمون محصول پیش شرط هستند. انتخاب یک تجهیز ظاهرا ارزان بدون آزمون عملی با پیش فرم هدف، می تواند دوره راه اندازی را طولانی و نرخ ضایعات را بالا ببرد.

روش های صنعتی ساخت پیش فرم

در MCVD لایه های شیشه ای در داخل لوله سیلیسی شکل می گیرند و سپس ساختار به پیش فرم تبدیل می شود؛ در فناوری های بیرونی، دوده سیلیسی تشکیل و پس از تثبیت و شفاف سازی به شیشه مناسب تبدیل می شود. انتخاب میان MCVD، OVD و VAD به ظرفیت اقتصادی، مالکیت دانش فنی، دسترسی به مواد بسیار خالص و برنامه تنوع محصول بستگی دارد. این فناوری ها صرفا دستگاه های جایگزین یکدیگر نیستند؛ کل شیوه خوراک دهی، کنترل ناخالصی و آرایش کارخانه را تغییر می دهند.

به ویژه ترکیبات کلردار و گازهای فرآیندی باید از منظر ایمنی و سازگاری با محل استقرار کارخانه ارزیابی شوند. کیفیت پیش فرم حاصل به غلظت آب و یون های فلزی در ساختار شیشه، حباب ها، آلودگی های سطحی و پروفیل ضریب شکست حساس است. یک کارخانه کشش که پیش فرم خریداری می کند، این ریسک های فرآیندی را به تامین کننده منتقل کرده ولی ریسک تامین، قیمت گذاری و گواهی کیفیت ورودی را به عهده می گیرد.

مشخصات فنی و معیار پذیرش فیبر

مهم ترین متغیرها قطر غلاف، انحراف مرکز هسته، بیضوی بودن، قطر میدان مد، تلفات در طول موج های مرجع، پراکندگی کروماتیک، تلفات خمش و استحکام مکانیکی هستند. استاندارد ITU-T G.۶۵۲ نسخه اوت ۲۰۲۴، قطر اسمی غلاف را ۱۲۵ میکرومتر مشخص می کند. در جدول G.۶۵۲.D همان مرجع، محدوده قطر میدان مد در ۱۳۱۰ نانومتر ۸٫۶ تا ۹٫۲ میکرومتر و تلرانس تعیین شده ۰٫۴ میکرومتر است. از این مقادیر نمی توان نتیجه گرفت که تمام فیبرهای تجاری، در همه مشخصه ها دقیقا یکسان هستند.

منبع: اتحادیه بین المللی مخابرات، توصیه فنی ITU-T G.۶۵۲، ویرایش اوت ۲۰۲۴

در انتخاب محصول برای شبکه مخابرات، افت مجاز در ۱۳۱۰ و ۱۵۵۰ نانومتر باید با روش آزمون و شرایط طول نمونه تعریف شود. استاندارد G.۶۵۲.D در برخی بازه ها حد ۰٫۴ دسی بل بر کیلومتر و در بازه ۱۵۳۰ تا ۱۵۶۵ نانومتر حد ۰٫۳۰ دسی بل بر کیلومتر را ذکر می کند؛ قراردادهای مشتری ممکن است سقف سخت گیرانه تری بخواهند. توجه به تفاوت مقادیر حد استاندارد، مقدار معمول فروشنده و نتیجه آزمایش هر بچ برای جلوگیری از ادعای نادرست ضروری است.

نقش پوشش پلیمری در دوام محصول

پوشش اولیه نرم و پوشش ثانویه مستحکم تر، شیشه را در برابر خراش، رطوبت محیطی و نیروهای ناشی از بسته بندی و فرآیند کابل سازی محافظت می کنند. رزین های پخت شونده با فرابنفش، ویسکوزیته، سرعت پخت، چسبندگی و خواص مکانیکی تعریف شده دارند. افزایش سرعت کشش بدون تامین انرژی کافی پخت یا کنترل مرکزیت پوشش ممکن است سطح فیبر را ظاهرا سالم نشان دهد، ولی عملکرد مکانیکی و قابلیت برداشتن پوشش در نصب را مخدوش کند.

برنامه کنترل کیفیت باید آزمون پذیرش رزین را از آزمون محصول نهایی جدا کند. انبارش در شرایط نامناسب، تاریخ مصرف رزین و آلودگی مسیر انتقال آن به قالب پوشش می توانند عامل ضایعاتی باشند که به غلط به پیش فرم نسبت داده می شود. اندازه گیری قطر پوشش، خروج از مرکز بودن و یکنواختی پخت در سرعت واقعی تولید برای ارزیابی قابلیت فروش لازم است.

فرآیند تولید فیبر نوری از پیش فرم

جریان فنی سناریوی مبنا از دریافت و بازرسی پیش فرم آغاز می شود، سپس آماده سازی انتهای پیش فرم، بارگذاری در برج، گرم کردن کنترل شده، شروع کشش، تنظیم قطر، اعمال دو لایه پوشش، پخت، پایش کشش و قطر، جمع کردن روی بوبین، آزمون و بسته بندی انجام می گیرد. این عملیات به ظاهر پیوسته است، اما زمان تعویض پیش فرم، راه اندازی مجدد، شکست رشته و توقف آزمون، خروجی واقعی را کاهش می دهد. بنابراین دفتر ثبت رویدادهای خط و ردیابی بچ به اندازه تعداد کیلومتر شمارنده دستگاه اهمیت دارد.

دریافت پیش فرم و کنترل کیفیت ورودی

پیش فرم باید با گواهی پروفیل اپتیکی، ابعاد، کیفیت سطح و مشخصات سازنده تحویل شود. طول و قطر آن مستقیما بر جرم قابل کشش و مدت کارکرد بدون تعویض اثر می گذارد. تغییر تامین کننده پیش فرم بدون مقایسه مشخصات حرارتی و پروفیل شکست، تصمیم خرید ساده ای نیست؛ حتی اگر پیش فرم هر دو سازنده از نظر نام گروه محصول مشابه باشد، ممکن است نقطه تنظیم فرآیند تغییر کند.

در بازرسی ورودی، وجود آسیب سطحی، انحراف هندسی، آلودگی بسته بندی و سازگاری ابعاد با نگهدارنده برج بررسی می شود. پیش فرم های مردود نباید وارد برنامه تولید شوند، زیرا شکست شیشه در دمای بالا علاوه بر ضایعات، زمان توقف زیادی به خط تحمیل می کند. باید سیاست روشن برای بازگشت کالای مردود و مسئولیت کیفیت آن در قرارداد تامین وجود داشته باشد.

گرم کردن، کشش و کنترل قطر

انتهای پیش فرم در کوره کشش با دمای عملیاتی متناسب با طراحی کوره و جنس شیشه نرم می شود. فیبر اولیه به سیستم کشنده وارد می شود و حسگرهای نوری غیرتماسی قطر را می سنجند. کنترلر با تنظیم سرعت کشش و شرایط تغذیه پیش فرم، قطر هدف را پایدار نگه می دارد. ارائه یک دمای کوره قطعی برای همه خطوط گمراه کننده است، زیرا طراحی ناحیه گرم، ابعاد پیش فرم، سرعت خط و مدل ماده بر نقطه تنظیم اثر می گذارد.

در شروع تولید، ممکن است صدها متر یا بیشتر صرف رسیدن به شرایط پایدار شود. اگر نرخ شکست یا تغییر قطر افزایش یابد، زمان بازیابی و هزینه دورریز به سرعت رشد می کند. ثبت نمودار قطر، تنش خط و شرایط کوره به تفکیک هر پیش فرم برای تشخیص علت و اصلاح پارامترها ضرورت دارد.

پوشش دهی، پخت و جمع کردن

رشته بدون پوشش مقاومت کافی در برابر آسیب های مکانیکی فرآیندهای بعدی ندارد. فیبر پس از خروج از منطقه کشش وارد قالب پوشش اولیه و سپس ثانویه می شود. واحد پخت فرابنفش باید با سرعت خط متناسب باشد. در ادامه دستگاه جمع کن با کنترل کشش و نحوه چیدمان رشته، از آسیب لایه پوششی یا ایجاد پیچش ناخواسته جلوگیری می کند. ردیابی شماره پیش فرم، زمان تولید و بوبین مبنای پاسخگویی به مشکلات کیفیت است.

در طراحی تولید، تعویض بوبین نباید فقط یک عملیات جانبی در نظر گرفته شود. اگر تعویض دستی باشد، در نرخ خروجی بالا می تواند گلوگاه واقعی شود. آزمایش دقت حسگرهای قطر در شرایط آلودگی، کالیبراسیون سیستم پخت و انطباق قطر رول نهایی با تجهیزات آزمون و انبار ضروری است.

آزمون، دسته بندی و بسته بندی

آزمون های مورد انتظار شامل پایش افت نوری، بررسی یکنواختی هندسی، آزمون استحکام طبق رویه استاندارد و اندازه گیری تلفات خمش برای گریدهای لازم است. همه آزمون ها لزوما روی هر متر به یک روش انجام نمی شوند؛ بخشی پایش برخط، بخشی آزمون هر حلقه و بخشی آزمون نمونه ای دوره ای است. برنامه کیفیت باید مشخص کند کدام آزمون شرط آزادسازی هر بوبین و کدام آزمون تایید طراحی محصول است.

محصول قبول شده روی بوبین یا قرقره محافظت شده، همراه با برچسب دسته، نوع فیبر، طول، نتایج کلیدی آزمون و شرایط حمل بسته بندی می شود. شکست فیبر در انتقال به تجهیزات کابل سازی یا سایش روی قرقره می تواند ارزش کیلومترهای تولید شده را از بین ببرد؛ بنابراین کیفیت نهایی صرفا حاصل آزمون نوری نیست.

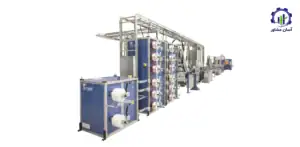

ماشین آلات، تجهیزات و معیار انتخاب خط

قلب واحد مبنا برج کشش شیشه، کوره و سامانه کنترل کشش است. تجهیزات دیگر شامل بارگذار پیش فرم، قطرسنج برخط، تجهیزات پوشش اولیه و ثانویه، پخت فرابنفش، کشنده، جمع کن، واحدهای بازپیچی، تست استحکام، آزمون افت و ابزارهای آزمایشگاه هستند. در قیمت گذاری باید روشن شود فروشنده چه تجهیزاتی را در بسته اصلی ارائه می دهد؛ نبود یک سامانه آزمون یا نرم افزار کنترل کیفیت ممکن است مبلغ قرارداد ظاهرا ارزان را غیرقابل مقایسه سازد.

برج کشش و تجهیزات پیوسته

معیارهای مهم برج عبارت اند از: سرعت اعلامی مثلا ۱۲۰۰ متر بر دقیقه، صرفا ظرفیت مکانیکی در شرایط مطلوب است و باید با آزمون پذیرش کارخانه و محصول هدف راستی آزمایی شود. در خرید باید پرسید چه درصدی از طول کشیده شده در سرعت تضمین شده به گرید قابل فروش تبدیل می شود.

• محدوده ابعاد پیش فرم قابل قبول
• سرعت پایدار تضمین شده در کیفیت مورد نظر
• ظرفیت نصب سیستم پوشش
• زمان تعویض
• قابلیت تعمیر قطعات داغ و برنامه خدمات پس از فروش

سامانه کنترل شامل حسگرهای نوری، حلقه کنترل کشنده، برنامه ثبت وقایع، هشدار انحراف و ارتباط با بخش آزمون است. قطع شدن یک حسگر ممکن است خسارت بیشتری از خرابی یک قطعه مکانیکی ایجاد کند، زیرا کیفیت محصول تولیدشده پیش از تشخیص خطا نامعلوم می ماند. تامین قطعات یدکی حسگرها و تجهیزات پخت باید در قرارداد اولیه لحاظ شود.

آزمایشگاه و تجهیزات آزمون

حداقل آزمایشگاه باید توان آزمون افت در طول موج های قراردادی، سنجش مشخصه های هندسی، آزمون تنش کششی و بررسی خواص پوشش را داشته باشد. تجهیزات تخصصی تعیین پراکندگی و قطر میدان مد می توانند در مرحله نخست با خدمات آزمایشگاه مرجع تکمیل شوند، مشروط بر اینکه الزامات مشتری و زمان آزادسازی کالا اجازه دهند. برون سپاری نامحدود آزمون ها بدون برنامه کنترل تولید، کیفیت کارخانه را قابل اثبات نمی کند.

پیش از عقد قرارداد دستگاه های آزمون باید دقت، تکرارپذیری، دوره کالیبراسیون، نمونه مرجع و روش ثبت داده آنها مشخص شود. تاسیس آزمایشگاه فاقد نظام کالیبراسیون می تواند هزینه بالا و اعتماد پایین ایجاد کند. هزینه نرم افزار ردیابی کیفیت، آموزش اپراتورها و نمونه های مرجع نیز بخشی از بودجه تجهیز است.

بازه های بودجه ای تجهیزات

برای مقایسه اولیه پیشنهادها در سال ۲۰۲۶، یک پاکت مطالعاتی معادل ۲٫۵ تا ۵٫۵ میلیون دلار برای مجموعه ماشین آلات اصلی و تجهیزات پایش و آزمون یک خط کشش تعریف شده است؛ این بازه، (قیمت تایید شده سازنده یا متوسط بازار نیست) و صرفا فرض مدل سرمایه گذاری است. خرید از تامین کنندگان کشورهای مختلف، میزان اتوماسیون، لوازم آزمایشگاهی و تعهد راه اندازی می توانند این پاکت را جابه جا کنند. هیچ تصمیم تدارکاتی نباید فقط بر اساس این عدد انجام شود.

در مقایسه پیشنهاد فنی و بازرگانی باید قیمت تحویل، حمل، بیمه، تعرفه احتمالی، خدمات نصب، تست پذیرش، آموزش، قطعات یدکی حداقل دو سال و هزینه کالیبراسیون بررسی شود. اگر تامین کننده فقط برج را پیشنهاد داده باشد، افزودن تجهیزات جانبی ممکن است رقم نهایی را به شکل معناداری افزایش دهد. تخصیص هزینه جداگانه برای آزمایشگاه از خطر کم برآورد کردن سرمایه ثابت جلوگیری می کند.

ظرفیت تولید، راندمان و بالانس خط

ظرفیت فیبر باید بر حسب کیلومتر فیبر پوشش دار قابل فروش سنجیده شود، نه کیلومتر کابل. سناریوی مبنا برای یک خط، سرعت طراحی ۱۰۰۰ متر در دقیقه، ۳۰۰ روز کاری و ۲۰ ساعت برنامه تولید در روز را فرض می کند. این شرایط در صورت بهره برداری کامل، ظرفیت تئوریک ۳۶۰ هزار کیلومتر در سال ایجاد می کند. فرض دسترس پذیری و عملکرد ترکیبی ۷۵ درصد، مقدار ۲۷۰ هزار کیلومتر فیبر کشیده شده را نتیجه می دهد و با فرض بازده نهایی ۹۳ درصد، تولید قابل فروش به ۲۵۱ هزار کیلومتر در سال می رسد؛ برای ساده سازی برنامه اقتصادی، ظرفیت فروش پایدار ۲۵۰ هزار کیلومتر در نظر گرفته می شود.

این سناریو با یک برج کشش تعریف شده و فرض مهندسی است، نه ظرفیت تاییدشده کارخانه ای معین. سه عامل باید جداگانه ثبت شوند: زمان برنامه ریزی شده، بازده مکانیکی خط و نسبت پذیرش کیفیت. کاهش زمان های بیکاری ممکن است بدون افزایش سرعت اسمی، کیلومتر قابل فروش را بیشتر کند. در مقابل، افزایش سرعت به بهای افت کیفیت می تواند ظاهرا تولید را زیاد ولی درآمد موثر را کمتر کند.

ظرفیت ساعتی و برنامه شیفت

در سرعت ۱۰۰۰ متر در دقیقه، نرخ لحظه ای خط ۶۰ کیلومتر در ساعت است. در برنامه ۲۰ ساعت تولید روزانه، ظرفیت تئوریک روزانه ۱۲۰۰ کیلومتر خواهد بود؛ پس از اعمال ضریب ۷۵ درصد و بازده ۹۳ درصد، خروجی قابل فروش روزانه به حدود ۸۳۷ کیلومتر می رسد. برای تحقق این عدد، دو یا سه نوبت حضور نیروی انسانی با زمان پوشش کافی برای کار پیوسته، تعمیر و تعویض پیش فرم لازم است؛ «۲۰ ساعت» به معنی دو شیفت اداری ۸ ساعته نیست.

سرعت، زمان تعویض بوبین و قابلیت آزمون پایین دستی باید هم زمان بررسی شوند. اگر واحد بازپیچی یا آزمون در یک روز فقط ۷۰۰ کیلومتر را آزاد کند، ظرفیت واقعی فروش همین حد پایین تر خواهد بود. بنابراین پذیرش نهایی خط باید تمام مسیر از پیش فرم تا بوبین آماده ارسال را پوشش دهد.

جرم شیشه و بازده مواد اولیه

برای فیبر شیشه ای با غلاف ۱۲۵ میکرومتر و چگالی فرضی ۲۲۰۰ کیلوگرم بر متر مکعب، جرم شیشه هر کیلومتر حدود ۰٫۰۲۷ کیلوگرم است؛ در نتیجه ۲۵۰ هزار کیلومتر فیبر قابل فروش حدود ۶٫۷۵ تن شیشه در محصول دارد. چون ضایعات کشش و سر و ته پیش فرم وجود دارد، جرم پیش فرم خریداری شده بیشتر خواهد بود. با فرض بازده جرمی کلی ۸۸ درصد، نیاز ورودی نزدیک ۷٫۷ تن در سال است؛ این برآورد وابسته به شکل و ابعاد پیش فرم و سهم قطعات غیرقابل استفاده است.

رزین پوشش دو لایه نیز وزن محصول را افزایش می دهد. با فرض قطر پوشش ۲۴۵ میکرومتر، چگالی میانگین ۱۱۰۰ کیلوگرم بر متر مکعب و قطر شیشه ۱۲۵ میکرومتر، جرم هندسی پوشش نزدیک ۰٫۰۳۸ کیلوگرم برای هر کیلومتر است. برای ۲۵۰ هزار کیلومتر حدود ۹٫۵ تن رزین در محصول و با فرض ۱۰ درصد مصرف اضافی و پرت، سفارش سالانه نزدیک ۱۰٫۵ تن به دست می آید. این محاسبه نمونه باید با مشخصات واقعی پوشش و داده مصرف دستگاه اصلاح شود.

مواد اولیه، تامین و کنترل موجودی

پیش فرم شیشه ای اصلی ترین نهاده راهبردی است؛ بدون پیش فرم مناسب، کل برج کشش متوقف می شود. خرید باید بر اساس کیلومتر خروجی مورد انتظار هر پیش فرم، گرید اپتیکی، قابلیت ردیابی و هزینه حمل ایمن انجام شود. مقایسه دو پیش فرم صرفا بر مبنای قیمت هر کیلوگرم کافی نیست، زیرا قطر، طول، سهم بخش قابل استفاده و سرعت کارکرد می توانند هزینه هر کیلومتر فیبر قابل فروش را تغییر دهند.

سایر نهاده ها شامل: در مدیریت انبار، تاریخ مصرف رزین و ریسک واردات پیش فرم دو موضوع متفاوت محسوب می شوند؛ افزایش موجودی پیش فرم ممکن است ریسک توقف تولید را کاهش دهد اما ذخیره سازی بیش از حد رزین، امکان افت کیفیت یا انقضای آن را ایجاد کند.

• رزین های دو لایه
• بوبین
• مواد بسته بندی
• اقلام نظافت کنترل شده
• قطعات مصرفی کوره و اقلام آزمون هستند

نمونه محاسبه مصرف پیش فرم

بر اساس سناریوی مبنا و نیاز ورودی ۷٫۷ تن در سال، اگر یک پیش فرم نمونه به طور میانگین ۳۰ کیلوگرم شیشه ورودی قابل برنامه ریزی فراهم کند، تعداد مورد نیاز حدود ۲۵۷ عدد در سال خواهد بود. این عدد صرفا یک مثال هندسی و لجستیکی است؛ وزن و طول پیش فرم در قرارداد تامین کننده می تواند کاملا متفاوت باشد. بررسی سفارش، MOQ، بیمه شکست در حمل، بازرسی ورودی و تامین جایگزین باید بر تعداد واقعی پیش فرم برنامه ریزی شود.

در قیمت گذاری تجاری، قرارداد ارزی و طول دوره وصول پیش پرداخت اهمیت دارد. به عنوان مثال، اگر ارزش خرید سالانه شیشه ورودی و رزین مجموعا ۲٫۲ میلیون دلار فرض شود، خواب سه ماه موجودی برابر ۵۵۰ هزار دلار منابع مالی است، پیش از آنکه موجودی محصول، مطالبات و نقدینگی جاری لحاظ شوند. این مثال روشن می کند سرمایه در گردش به ساختار خرید و فروش وابسته است و نمی توان آن را درصد دلخواهی از ماشین آلات فرض کرد.

کنترل کیفیت، استانداردها و نظام ردیابی

استانداردهای ITU-T G.۶۵۲ و G.۶۵۷ چارچوب خواص اپتیکی و مکانیکی محصول را ارائه می کنند و روش های اندازه گیری باید با خانواده G.۶۵۰ و استانداردهای مرتبط IEC هماهنگ شوند. در مسیر فروش به سازندگان کابل، گواهی آزمون کارخانه و سازگاری با روش های پذیرش مشتری معمولا از داشتن یک برچسب استاندارد مهم تر است. فروشنده باید بتواند شواهد نتیجه آزمون را به بوبین مشخص متصل کند.

منبع: اتحادیه بین المللی مخابرات، توصیه فنی ITU-T G.۶۵۷، ویرایش اوت ۲۰۲۴

نقاط کنترل بحرانی شامل: اگر یک ویژگی خارج از محدوده باشد، باید محصول متوقف، محدوده متاثر شناسایی و علت ریشه ای بررسی شود. تبدیل خودکار محصول مردود به درجه پایین تر تنها زمانی قابل قبول است که استاندارد و قرارداد آن را به روشنی اجازه دهند.

• پذیرش پیش فرم
• اندازه گیری برخط قطر شیشه
• مرکزیت پوشش
• پخت
• آزمون مقاومت
• افت اپتیکی و آزمون خمش است

آزمون استحکام و پایداری نوری

آزمون Proof Test به تشخیص نقاط ضعیف مکانیکی کمک می کند، اما تضمین نمی کند که رشته در هر شرایط نصب نشکند. معیار آزمون، سرعت و مقدار تنش باید با نوع محصول و استاندارد انتخابی سازگار باشد. ثبت شکست های حین آزمون و تحلیل محل شکست به کشف مشکلات سطح شیشه، پوشش یا کشش کمک می کند. تلفات ماکروخمشی نیز باید با شعاع و تعداد دور مشخص گزارش شوند؛ یک عدد بدون شرایط آزمون قابل مقایسه نیست.

اندازه گیری افت بر حسب دسی بل بر کیلومتر در طول موج تعریف شده انجام می شود. اختلاف میان افت در ۱۳۱۰ و ۱۵۵۰ نانومتر به خودی خود نشانه عیب نیست و باید با مشخصات محصول ارزیابی شود. برای فیبرهای مقاوم به خمش، اعتبار گرید G.۶۵۷ به آزمون در شرایط تعریف شده وابسته است، نه صرفا اعلام اینکه محصول «انعطاف پذیر» است.

تضمین کیفیت فرآیند و صلاحیت کارکنان

اپراتور خط باید رابطه میان قطر، سرعت، کشش و کیفیت پوشش را درک کند؛ صرف آموزش کار با پنل دستگاه کافی نیست. آزمایشگاه نیز باید روش آزمون، کالیبراسیون و ثبت عدم انطباق داشته باشد. پیش از افزایش ظرفیت، یک دوره تولید آزمایشی با چند سری پیش فرم و تکرار آزمون ها لازم است تا مشخص شود پارامترهای خط در طول زمان پایدار هستند.

برای پایش مدیریت تولید، شاخص هایی مانند نسبت پذیرش هر پیش فرم، شکست به ازای هزار کیلومتر، درصد توقف غیر برنامه ریزی شده، میانگین زمان اصلاح خطا و درصد بوبین های قابل ردیابی تعریف می شوند. این شاخص ها باید در قرارداد تحویل دستگاه و برنامه راه اندازی نیز ترجمه شوند تا مسئله کیفیت به مسئولیت مبهم پس از فروش تبدیل نشود.

معرفی کد آیسیک و کد محصول تولید فیبر نوری

طبقه بندی فعالیت صنعتی با طبقه بندی محصول یکسان نیست. در نظام ISIC، ساخت فیبر شیشه ای برای ارتباطات، ساخت کابل فیبر نوری و تولید اجزای الکترونیکی ممکن است در گروه های اجرایی متفاوت ثبت شوند؛ تشخیص رده صحیح تابع فعالیت غالب و تعریف مرجع ملی است. از آنجا که کدهای محصول و فعالیت در سامانه های صدور مجوز ایران به نسخه طبقه بندی و شرح دقیق محصول وابسته اند، اختصاص یک شماره ملی قطعی بدون استعلام سامانه به این پروژه درست نیست.

در تهیه پرونده جواز تاسیس باید عبارت دقیق «تولید فیبر نوری شیشه ای مخابراتی پوشش دار از پیش فرم خریداری شده» درج شود و از ثبت عنوان عام «کابل فیبر نوری» برای خطی که صرفا رشته فیبر می سازد جلوگیری شود. اگر کابل سازی نیز برنامه ریزی شده است، محصول و ظرفیت آن باید مستقل ذکر شوند. کد فعالیت ISIC نشان دهنده ماهیت فعالیت اقتصادی است، در حالی که کد محصول صنعتی شناسه کالای مجاز یا قابل تولید در چارچوب سامانه مربوط است.

کد تعرفه گمرکی و HS Code فیبر نوری

در طبقه بندی بین المللی، کد شش رقمی ۹۰۰۱۱۰ به الیاف نوری، دسته های فیبر و برخی کابل های مشمول شرح آن مرتبط است و ۸۵۴۴۷۰ به کابل های فیبر نوری ساخته شده از فیبرهای غلاف دار به صورت مستقل اشاره می کند. تفکیک این دو در آمار تجارت خارجی ضروری است. نباید واردات ۸۵۴۴۷۰ را معادل واردات پیش فرم یا فیبر شیشه ای پوشش دار در نظر گرفت، زیرا بخش بزرگی از ارزش آن به ساختار کابل، روکش، آرایش رشته ها و اجزای تکمیلی مربوط است.

زیرردیف هشت یا ده رقمی مورد استفاده در گمرک ایران، شرح دقیق، حقوق ورودی و محدودیت های تجاری باید در زمان ترخیص با کتاب مقررات همان سال و استعلام رسمی تایید شوند. تعرفه شش رقمی برای مطالعه بین المللی مفید است اما جایگزین کد ملی اظهار کالا نیست. همچنین در ارزیابی پیش فرم شیشه ای لازم است طبقه بندی دقیق آن جداگانه با کارشناس تعرفه بررسی شود؛ فرض اینکه هر پیش فرم به طور خودکار همان کد فیبر نهایی را دارد، قابل اتکا نیست.

بازار جهانی و تقاضای فیبر نوری

تقاضای فیبر از توسعه شبکه ثابت، ارتباطات انتقال، اتصال سایت های سیار و رشد ترافیک داده اثر می پذیرد. اتحادیه بین المللی مخابرات در داده های سال ۲۰۲۵، تعداد اشتراک های باند پهن ثابت جهانی را در حدود ۱٫۶ میلیارد برآورد کرده و گزارش کرده است که اشتراک های ثابت در پنج سال گذشته به طور متوسط سالانه ۵٫۲ درصد رشد داشته اند. این شاخص نشان دهنده بستر تقاضای ارتباطی است، ولی مستقیما کیلومتر فیبر مورد نیاز را مشخص نمی کند؛ نسبت اشتراک به طول شبکه با تراکم ساختمان، نوع معماری شبکه و وضعیت زیرساخت موجود تغییر می کند.

منبع: اتحادیه بین المللی مخابرات، گزارش شاخص های ارتباطات جهان ۲۰۲۵، بخش اشتراک ها

برای ترجمه تقاضای خدمات به تقاضای فیبر باید میان «خانه های تحت پوشش»، «اشتراک فعال»، «کیلومتر مسیر کابل» و «کیلومتر رشته فیبر» فرق گذاشت. اگر یک کیلومتر کابل ۴۸ رشته ای نصب شود، از نظر فیزیکی حدود ۴۸ کیلومتر رشته فیبر مصرف می شود، پیش از احتساب ذخیره و پرت نصب. در مقابل، اعلام ۱۰ هزار کیلومتر توسعه مسیر شبکه به تنهایی بدون دانستن شمار رشته و آرایش کابل نمی تواند مبنای نیاز کارخانه باشد.

داده های تجارت بین المللی قابل استفاده

داده WITS/UN Comtrade برای سال ۲۰۲۴ نشان می دهد صادرات گزارش شده چین به ایران در گروه ۸۵۴۴۷۰ حدود ۹۶۱ هزار دلار و ترکیه حدود ۳۹۳ هزار دلار بوده است. این مقادیر، گزارش شرکای تجاری از ارسال کالا به ایران هستند و با واردات ثبت شده ایران یا ارزش کل بازار کشور یکسان نیستند. در این کد، وزن گزارش شده نیز به کابل تعلق دارد و تبدیل آن به کیلومتر فیبر بدون اطلاعات تعداد رشته و ساختار کابل ممکن نیست.

منبع: بانک جهانی، پایگاه WITS با داده های UN Comtrade، صادرات کد ۸۵۴۴۷۰ به ایران در سال ۲۰۲۴

در سطح جهانی، داده WITS برای کد ۹۰۰۱۱۰ در سال ۲۰۲۴ ارزش واردات اتحادیه اروپا را حدود ۴۱۳ میلیون دلار، چین حدود ۳۳۳ میلیون دلار و ایالات متحده حدود ۱۷۹ میلیون دلار نشان می دهد. این ارقام بازارهای بزرگ دادوستد را مشخص می کنند، اما چون کد ۹۰۰۱۱۰ دامنه کالایی گسترده تری از فیبر تک حالته مخابراتی مورد نظر طرح دارد، نباید جمع آنها را اندازه بازار هدف مستقیم کارخانه تلقی کرد.

منبع: بانک جهانی، پایگاه WITS با داده های UN Comtrade، واردات جهانی کد ۹۰۰۱۱۰ در سال ۲۰۲۴

روش برآورد بازار داخلی ایران

برای محاسبه تقاضای ظاهری محصول مشخص باید ابتدا تولید واقعی فیبر خام در داخل، واردات همان محصول و صادرات آن برای سال واحد استخراج شود: مصرف ظاهری برابر تولید داخلی به اضافه واردات و منهای صادرات است. ظرفیت اسمی واحدهای تولیدی لزوما تولید واقعی نیست و آمار کابل های آماده نیز نباید با داده رشته فیبر جمع شود. بدون این تفکیک، هر عدد ملی درباره کسری عرضه می تواند گمراه کننده باشد.

از آنجا که آمار عمومی همسان و قابل راستی آزمایی از تولید سالانه فیبر خام و تجارت تفکیکی آن برای ایران در بررسی حاضر به دست نیامد، عدد قطعی برای مصرف داخلی سال ۱۴۰۴ یا ۱۴۰۵ ارائه نمی شود. در مرحله مطالعه اختصاصی، داده های وزارت ارتباطات درباره پروژه های شبکه، آمار گمرک در سطح ردیف ملی، ظرفیت و تولید واقعی کارخانه ها و قراردادهای تامین سازندگان کابل باید به صورت سالانه گردآوری و یکسان سازی شوند.

ظرفیت جذب بازار برای سناریوی مبنا

یک کارخانه با خروجی ۲۵۰ هزار کیلومتر فیبر در سال، اگر مثلا فیبر را در کابل هایی با میانگین ۲۴ رشته مصرف کند، از نظر صرفا هندسی معادل حدود ۱۰٫۴ هزار کیلومتر کابل ۲۴ رشته ای را پوشش می دهد؛ این رابطه جایگزین برنامه فروش نیست. اگر متوسط تعداد رشته مصرفی به ۴۸ برسد، معادل مسیر کابل کمتر می شود. این مثال نشان می دهد ظرفیت کارخانه باید به ترکیب واقعی محصولات پایین دستی مرتبط شود.

قرارداد تولید فیبر بدون تایید کیفیت مشتری یا دوره نمونه سازی ممکن است ماه ها پس از بهره برداری به فروش پایدار نرسد. از این رو، برای پیش امکان سنجی، بهره برداری سال اول و دوم را نباید خودکار برابر ظرفیت کامل گرفت. عدد ۲۵۰ هزار کیلومتر، ظرفیت فروش پایدار در سناریوی جاافتاده است، نه وعده فروش از روز نخست.

الزامات مکانی، زمین و زیربنای کارخانه

محل اجرای طرح باید از نظر دسترسی به زیرساخت صنعتی، امکان حمل پیش فرم شکننده، مهارت فنی موجود و قابلیت واردات و صادرات تجهیزات ارزیابی شود. کارخانه کشش فیبر با کارخانه شیشه سازی پیش فرم فرق دارد: در سناریوی مبنا اتاق ها و مسیرهای تولید باید تمیز و کنترل شده باشند و ارتفاع مناسب برای برج کشش فراهم شود، اما بخش های شیمیایی سنگین تولید پیش فرم در آن پیش بینی نشده اند.

برای یک خط کشش، برآورد مطالعاتی زمین در حدود ۳۰۰۰ تا ۵۰۰۰ متر مربع و زیربنای مفید ۱۵۰۰ تا ۲۵۰۰ متر مربع است. این بازه حاصل برآورد مهندسی مقدماتی است، نه نقشه اجرایی یا حداقل قانونی. فضای سالن مرتفع برج، مسیر بارگیری، انبار پیش فرم با محافظت مکانیکی، انبار رزین، آزمایشگاه، بسته بندی، کارگاه تعمیرات و اتاق های اداری باید در جانمایی دیده شوند.

ارتفاع مفید سالن کشش می تواند مهم ترین محدودیت معماری باشد و نباید به عدد عمومی سالن صنعتی بسنده کرد. ارتفاع دقیق از نقشه سازنده برج، تجهیزات دسترسی و ایمنی بهره برداری تعیین می شود. برای توسعه آینده نیز باید مسیر نصب تجهیزات سنگین و فضای عبور بوبین ها محفوظ بماند؛ اضافه کردن خط دوم بدون بررسی ظرفیت آزمون، انبار و دسترسی تعمیراتی ممکن است چیدمان فعلی را ناکارآمد کند.

نیروی انسانی و مهارت های ضروری

برای سناریوی یک برج کشش، برآورد مقدماتی ۲۸ تا ۴۰ نفر نیروی مستقیم و پشتیبانی در ساختار بهره برداری چندنوبته قابل بررسی است. این عدد با سطح اتوماسیون، ساعات واقعی حضور، سیاست تعمیرات برون سپاری و حجم آزمایشگاه تغییر می کند. تیم عملیاتی شامل اپراتور برج و پوشش، مسئول هر نوبت، کنترل کیفیت برخط، آزمون محصول، تعمیرات مکانیک و کنترل، انبار و برنامه ریزی، مدیریت تولید و امور تجاری است.

نسبت کافی کارشناس فرایند به اپراتور اهمیت دارد. در ابتدای راه اندازی، پرسنل باید در کنار سازنده دستگاه آموزش عملی روی تغییر پیش فرم، بازیابی شکست رشته، تنظیم پوشش، پایش قطر و تحلیل عیب ببینند. استخدام صرف اپراتور عمومی صنعتی برای خطی که کیفیت آن در مقیاس میکرومتر کنترل می شود، ریسک ضایعات و تاخیر تحویل را افزایش می دهد.

ساختار نیروی انسانی در سال اول معمولا به علت راه اندازی، آزمون و تثبیت کیفیت نیاز به پشتیبانی فنی بیشتری دارد. برآورد هزینه دستمزد باید براساس کار در چند نوبت، مسئولیت پاسخگویی خارج از ساعت اداری، مهارت آزمایشگاه و برنامه نگهداری واقعی تنظیم شود. عدد اشتغال اعلام شده بدون شرح برنامه تولید و شیفت مبنای کافی برای طرح توجیهی نیست.

مجوزها، ایمنی و الزامات اجرایی

مسیر مجوز شامل تطبیق شرح فعالیت و محصول با سامانه مجوز صنعتی، ارزیابی استقرار در محل پیشنهادی، مقررات محیط زیست و الزامات ایمنی کار است. دستورالعمل اجرایی و فهرست استعلامات می توانند تغییر کنند؛ بنابراین پرونده باید با مقررات معتبر زمان درخواست تهیه شود. در صورت افزودن تولید پیش فرم، نوع مواد شیمیایی، عملیات حرارتی و سامانه کنترل آلاینده ها ماهیت الزامات را تغییر می دهد و همان مجوز خط کشش را نباید برای زنجیره کامل کافی فرض کرد.

مخاطرات اصلی سناریوی کشش شامل: دستورالعمل حفاظت، تهویه موضعی مناسب، قفل و برچسب گذاری تجهیزات، حفاظت چشم، شیوه جمع آوری ضایعات شیشه ای و آموزش اضطراری باید قبل از تولید آزمایشی آماده باشد. به دلیل حساسیت فرایند، اجرای ایمنی نباید به توقف های پیش بینی نشده یا دستکاری حفاظ های دستگاه منجر شود.

• تماس با تجهیزات داغ
• شکست شیشه و ذرات ریز
• تابش تجهیزات پخت
• کار با رزین و جابه جایی پیش فرم است

برای مدیریت کیفیت محصول، برنامه کنترل مواد ورودی، نمونه گیری، کالیبراسیون، واکنش به عدم انطباق و صدور گواهی آزمون نیاز است. پوشش بیمه ای محموله های پیش فرم و تجهیزات تخصصی و همچنین قرارداد خدمات قطعات حساس، بخشی از مدیریت ریسک عملیاتی محسوب می شوند.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید فیبر نوری

این بخش یک پیش امکان سنجی عددی با دلار آمریکا و قیمت های فرض مطالعاتی ۲۰۲۶ است و نباید به عنوان استعلام یا قیمت قطعی بازار برداشت شود. همه اعداد به یک کارخانه کشش فیبر تک حالته از پیش فرم خریداری شده و خروجی پایدار ۲۵۰ هزار کیلومتر فیبر قابل فروش در سال مربوط اند. کارخانه تولید پیش فرم، کارخانه کابل سازی و هزینه ایجاد شبکه مخابراتی در این مدل وارد نشده اند. واحد پول در تمام جدول مالی دلار آمریکا است و هیچ فرض تبدیل ارز به ریال وجود ندارد.

سرمایه ثابت و اجزای آن

برای سناریوی مبنا پاکت هزینه ماشین آلات اصلی، دستگاه های جانبی و آزمون برابر ۳٫۸ میلیون دلار فرض شده است. برای ساختمان و آماده سازی فضای صنعتی ۱٫۱ میلیون دلار، بخش های ساختمانی ویژه و نصب ۰٫۴ میلیون دلار، تجهیزات حمل و انبار و ایمنی و زیرساخت پشتیبان ۰٫۵ میلیون دلار، مهندسی و آموزش و راه اندازی ۰٫۵ میلیون دلار و ذخیره پیش بینی نشده ۰٫۷ میلیون دلار منظور می شود. جمع سرمایه ثابت بدون زمین در این مدل ۷ میلیون دلار است. این رقم صرفا یک برآورد ترتیبی است و محدوده احتمالی مطالعاتی ۵٫۵ تا ۱۰ میلیون دلار برای سرمایه ثابت بدون زمین معقول تر از ارائه رقم دقیق به عنوان واقعیت بازار است.

برای زمین با فرض نمونه ۴۰۰۰ متر مربع و ارزش قراردادی ۱۵۰ دلار برای هر متر مربع، ۶۰۰ هزار دلار به مدل افزوده می شود و سرمایه ثابت با زمین به ۷٫۶ میلیون دلار می رسد. این ارزش زمین نه قیمت روز منطقه صنعتی خاص است و نه توصیه خرید. استعلام محلی باید هزینه واگذاری، آماده سازی، مجوز ساخت و خدمات را روشن کند. اگر مالک زمین را قبلا در اختیار داشته باشد نیز ارزش فرصت اقتصادی آن نباید بدون توضیح صفر فرض شود.

هزینه مواد و برآورد عملیاتی

برای آزمون امکان سنجی، فرض می شود ارزش خرید سالانه پیش فرم، رزین و اقلام مستقیم تولید در ظرفیت پایدار ۲٫۲ میلیون دلار باشد؛ این عدد برآورد بازار تایید شده نیست و نیاز به استعلام به ازای گرید محصول دارد. سایر هزینه های تولید، دستمزد، نگهداری، آزمون، بسته بندی و هزینه های پشتیبانی، در مجموع ۱٫۲ میلیون دلار در سال فرض می شوند. بنابراین هزینه عملیاتی سالانه تقریبی ۳٫۴ میلیون دلار در ظرفیت هدف به دست می آید؛ هزینه مالی، مالیات، استهلاک حسابداری و هزینه فروش بسته به قرارداد و ساختار تامین مالی باید جداگانه بررسی شوند.

این مدل به طور عمدی ادعای سود خالص قطعی ندارد. مثلا تغییر ترکیب G.۶۵۲.D و G.۶۵۷، نرخ محصول مردود یا طول بوبین سفارش داده شده، مستقیما روی هزینه هر کیلومتر قابل فروش اثر می گذارد. سود قابل توزیع تنها پس از روشن شدن استهلاک، تامین مالی، برنامه تولید چندساله و دریافت واقعی فروش قابل محاسبه است.

سرمایه در گردش و سرمایه گذاری اولیه

سرمایه در گردش بر اساس چرخه عملیاتی برآورد می شود. اگر موجودی پیش فرم و مواد اولیه برابر سه ماه خرید مستقیم باشد، ۵۵۰ هزار دلار نقدینگی در انبار قرار می گیرد. با فرض ۴۵ روز مطالبات فروش به ارزش سالانه نمونه ۵ میلیون دلار، مبلغ حدود ۶۱۶ هزار دلار در حساب های دریافتنی قفل می شود. موجودی محصول و نقدینگی پرداخت های جاری را ۲۵۰ هزار دلار و اعتبار تامین کنندگان را به عنوان کاهنده ۲۵۰ هزار دلار فرض می کنیم. مجموع خالص سرمایه در گردش حدود ۱٫۱۷ میلیون دلار است که برای برنامه مقدماتی به ۱٫۲ میلیون دلار گرد می شود.

از ترکیب سرمایه ثابت با زمین ۷٫۶ میلیون دلار و سرمایه در گردش ۱٫۲ میلیون دلار، سرمایه گذاری اولیه مبنا ۸٫۸ میلیون دلار حاصل می شود. اگر زمین حذف شود سرمایه گذاری اولیه نمونه ۸٫۲ میلیون دلار است. این رقم نماینده مجموعه مفروضات خاص فوق است و برای پروژه واقعی باید تامین مالی ارزی، زمان ترخیص، ودیعه ها، مالیات های غیرقابل بازیافت، هزینه آزمایش پیش از پذیرش مشتری و نقدینگی راه اندازی به طور مستقل بررسی شوند.

درآمد نمونه و محدودیت شاخص های مالی

برای نشان دادن روش، اگر فیبر قابل فروش سالانه ۲۵۰ هزار کیلومتر و قیمت فروش فرضی هر کیلومتر ۲۰ دلار باشد، فروش ناخالص سالانه پنج میلیون دلار خواهد بود. قیمت ۲۰ دلار برای هر کیلومتر فقط یک ورودی مدل مالی است، نه قیمت روز تایید شده و نه پیشنهاد فروش. با هزینه عملیاتی مفروض ۳٫۴ میلیون دلار، مازاد اولیه پیش از استهلاک، مالیات، هزینه تامین مالی و سایر اقلام حدود ۱٫۶ میلیون دلار می شود. این تفاوت را نباید سود خالص یا جریان نقد آزاد فرض کرد.

محاسبه معتبر NPV و IRR نیاز به زمان بندی سرمایه گذاری و سرمایه در گردش، استهلاک، مالیات، وام، هزینه سرمایه، رشد فروش، قیمت های قرارداد، ارزش باقیمانده و جریان نقد سالانه دارد. در نبود قراردادهای واقعی تامین و فروش، اعلام نرخ بازده داخلی با دو رقم اعشار دقت کاذب ایجاد می کند. برای ورود به مرحله بانکی باید حداقل مدل ده ساله با برنامه تامین مالی و جریان نقد تهیه شود.

جدول شاخص های کلیدی پیش امکان سنجی

اعداد این جدول باید به صورت یک بسته مطالعاتی خوانده شوند. برای مثال، در صورت خرید برج دوم یا تغییر فناوری به تولید پیش فرم، هیچ یک از برآوردهای زمین، کیفیت، کارکنان و سرمایه به طور خودکار قابل تعمیم نیستند. همچنین قیمت تولید داخل به نرخ ارز و تعرفه واردات وابسته است و استفاده از دلار صرفا برای ایجاد یک مرجع محاسباتی واحد است.

ریسک های فناوری، تأمین و راه اندازی

بزرگ ترین ریسک فنی واحد کشش، ناتوانی در تکرار کیفیت پایدار در طولانی مدت است. ساخت نمونه موفق چند کیلومتری به معنی دستیابی به تولید پیوسته اقتصادی نیست. به همین دلیل قرارداد ماشین آلات باید آزمون پذیرش با پیش فرم واقعی و ویژگی های محصول قراردادی داشته باشد. شاخص های پذیرش باید شامل طول تولید، سرعت پایدار، نرخ شکست، نسبت بوبین قابل قبول و آزمون خواص اپتیکی باشند.

وابستگی ارزی به پیش فرم، رزین های تخصصی و قطعات کنترل از دیگر مخاطرات است. طراحی زنجیره تأمین با حداقل دو مسیر قابل ارزیابی، آزمایش سازگاری پیش فرم جایگزین و پوشش موجودی مناسب، از احتمال توقف تولید می کاهد. با این حال موجودی زیاد پیش فرم به سرمایه در گردش فشار وارد می کند و بهتر است تصمیم انبار بر اساس زمان تامین واقعی گرفته شود.

ریسک مهم دیگر تعریف غلط محصول در قرارداد است؛ ممکن است واحد کشش محصولی مطابق یک مشخصه عمومی تولید کند اما سازنده کابل، گواهی آزمون یا استاندارد متفاوتی مطالبه کند. قبل از سفارش نهایی تجهیزات لازم است چند مشخصه فنی قابل پذیرش از مشتریان بالقوه گردآوری و به آزمون پذیرش خط تبدیل شود. طراحی اولیه با گرید نامناسب ممکن است حتی با وجود ظرفیت بالا، نیازمند ارتقای پرهزینه آزمایشگاه یا تجهیزات پوشش باشد.

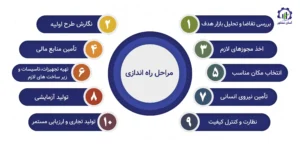

نقشه راه اجرای پروژه و تصمیم سرمایه گذاری

گام اول باید نهایی کردن سبد گریدهای فیبر، محصول قابل فروش و محدوده ساخت داخل باشد. در گام دوم، بر مبنای ظرفیت ۲۵۰ هزار کیلومتر پایدار، مشخصات پیش فرم، نرخ ضایعات و برنامه کنترل کیفیت تعریف می شود. سپس تامین کنندگان بالقوه پیش فرم و تجهیزات ارزیابی و با آنها درباره آزمون عملی و پشتیبانی توافق می شود. مطالعات بازار و بررسی مصرف محصول باید بر اساس کیلومتر رشته فیبر، نه فقط کیلومتر کابل، انجام شود.

مرحله مهندسی باید چیدمان برج و مسیر مواد، طراحی سالن با ارتفاع کافی، آزمایشگاه، انبار و خطوط انتقال محصول را پیش از نهایی کردن سرمایه گذاری بررسی کند. همزمان پرونده مجوز و ارزیابی ایمنی تهیه می شود. زمان بندی تامین تجهیزات با حمل پیش فرم آزمایشی، نصب، راه اندازی سرد، راه اندازی گرم، تولید آزمایشی و پذیرش محصول باید یکپارچه شود. پیش بینی تاریخ بهره برداری صرفا با زمان تحویل دستگاه، تاخیرهای فنی را نادیده می گیرد.

برای تصمیم ورود به سرمایه گذاری، چهار پرسش باید پاسخ مستند داشته باشند:

• آیا پیش فرم با کیفیت و قیمت قابل قبول قابل تامین است؛
• آیا خط در سرعت هدف خروجی قابل فروش تولید می کند؛
• آیا محصول مطابق قرارداد و آزمون پذیرش است؛
• و آیا گردش نقدی در دوره راه اندازی پاسخگوی موجودی و مطالبات خواهد بود. اگر یکی از این شروط هنوز تایید نشده باشد، عدد سرمایه گذاری ۸٫۸ میلیون دلاری این مقاله صرفا مبنای گفتگو است، نه مجوز اقتصادی اجرای قطعی.

جمع بندی ارزیابی اولیه

تولید فیبر نوری در سطح کشش از پیش فرم، پروژه ای با دانش فنی بالا اما محدوده صنعتی تعریف پذیر است. در سناریوی مطالعاتی حاضر، یک برج کشش با سرعت اسمی هزار متر در دقیقه و برنامه کاری تعریف شده می تواند در شرایط فرضی به حدود ۲۵۰ هزار کیلومتر محصول قابل فروش در سال برسد. برای همین سناریو، سرمایه ثابت با زمین حدود ۷٫۶ میلیون دلار و سرمایه در گردش حدود ۱٫۲ میلیون دلار فرض شده است. هیچ یک از این ارقام نباید جایگزین استعلام فنی، آزمون پیش فرم یا مدل مالی اختصاصی شود.

مزیت این چارچوب در جداسازی مفاهیم است: ساخت پیش فرم با کشش فیبر، فیبر با کابل، ظرفیت اسمی با محصول قابل فروش، استاندارد محصول با داده آزمون، و آمار تجارت کابل با تقاضای فیبر خام یکسان نیستند. سرمایه گذار زمانی می تواند مرحله بعدی را با اطمینان بیشتری آغاز کند که مشخصات محصول، توان واقعی تجهیزات، تامین مواد و مفروضات مالی به صورت یک پرونده مهندسی و اقتصادی یکپارچه مستند شده باشند.

اعداد ظرفیت و سرمایه گذاری این مقاله، مگر در مواردی که صریحا به منابع رسمی نسبت داده شده اند، سناریوهای محاسباتی و فرضیات مهندسی هستند و نباید با داده آماری یا پیشنهاد قیمت تامین کننده اشتباه گرفته شوند.
