طرح توجیهی تولید فلاشر خودرو

تولید فلاشر خودرو از نظر ظاهری به ساخت یک قطعه الکترونیکی کوچک شباهت دارد، اما تصمیم سرمایه گذاری در آن به انتخاب معماری محصول، نوع خودروهای هدف، دسترسی به قطعات نیمه هادی، توان آزمون محصول و احتمال جایگزینی رله مستقل با واحد کنترل بدنه وابسته است. فلاشر راهنما و هشدار خطر در این مطالعه، مدار یا ماژولی است که فرمان چشمک زدن چراغ های راهنما را مدیریت می کند؛ نه چراغ گردان اضطراری، فلاشر تزئینی یا مجموعه خود چراغ. همین تعریف دامنه سرمایه، ماشین آلات و الزامات عملکردی را تعیین می کند.

این مقاله برای ارزیابی اولیه سرمایه گذاری صنعتی در ایران تهیه شده است. سال مرجع مدل مهندسی و قیمت گذاری ۲۰۲۶ میلادی است؛ داده های آماری با سال واقعی انتشار خود معرفی می شوند. مدل نمونه، تولید سالانه حدود ۲۴۰ هزار ماژول فلاشر الکترونیکی مستقل ۱۲ ولت را بررسی می کند؛ خروجی و سرمایه گذاری آن به هیچ وجه قیمت قطعی کارخانه، پیش بینی قطعی فروش یا جایگزین طراحی و استعلام اجرایی نیست. تفاوت میان آمار مستند، مشخصات استاندارد و برآوردهای مطالعاتی در بخش های مربوط توضیح داده می شود.

ماهیت طرح تولید فلاشر خودرو و مرزبندی محصولات

فلاشر مستقل در برخی معماری های خودرو میان منبع تغذیه، دسته راهنما یا کلید هشدار خطر و چراغ ها قرار می گیرد. مدار، به تناسب طراحی، جریان بار را از مسیر رله الکترومکانیکی یا نیمه هادی قدرت قطع و وصل می کند و ممکن است تشخیص خرابی لامپ، تولید صدای کلیک، خروجی نمایشگر یا ورودی کنترل دیجیتال نیز داشته باشد. در خودروهایی که کنترل راهنما در BCM یا سایر واحدهای الکترونیکی مجتمع انجام می شود، الزام به وجود رله مستقل منتفی است؛ بنابراین نباید به ازای هر خودرو تولید شده، یک فلاشر مستقل را تقاضای حتمی در نظر گرفت.

طرح حاضر تولید یک قطعه کاربردی در مدار راهنما و هشدار خطر خودرو را هدف می گیرد. طراحی برد، مونتاژ قطعات، برنامه ریزی احتمالی میکروکنترلر، اتصال بخش قدرت، کنترل کیفیت، مونتاژ پوسته و آزمون نهایی در واحد انجام می شود. برای جلوگیری از سرمایه گذاری غیرضروری در ابتدای کار، تولید خام PCB، ساخت تراشه، آبکاری کنتاکت و تزریق پلاستیک پوسته در سناریوی مبنا به تامین کنندگان تخصصی واگذار می شود. قالب اختصاصی پوسته و فیکسچرها، در صورت نیاز، متعلق به پروژه خواهند بود.

تفاوت فلاشر با اجزای مشابه

رله عمومی خودرو ممکن است صرفا یک کلید الکتریکی فرمان پذیر باشد و به خودی خود زمان بندی چشمک زدن را ایجاد نکند. واحد فلاشر معمولا علاوه بر مسیر قدرت، مدار نوسان ساز یا کنترل زمان و گاهی تشخیص بار دارد. چراغ راهنمای LED شامل اپتیک، منبع نور و درایور مناسب است و لزوما همان قطعه فلاشر نیست. چراغ های چشمک زن هشداردهنده روی خودروهای خدماتی نیز محدوده نوری، مکانیکی و مقرراتی جداگانه ای دارند. مخلوط کردن این گروه ها در یک طرح، محاسبه ظرفیت و بهای تمام شده را بی اعتبار می کند.

برای یک سرمایه گذار، نخستین سند مهندسی باید «تعریف محصول» باشد: ولتاژ اسمی، چیدمان پایه ها، نوع بار لامپی یا LED، نقشه اتصال خودرو، فرکانس هدف، شرایط اتصال کوتاه و الزامات آزمون باید قبل از سفارش ماشین آلات تعیین شوند. یک محصول ظاهرا مشابه ممکن است در سطح سیم بندی یا منطق ورودی با خودروی هدف ناسازگار باشد. در نتیجه، راه اندازی خط بدون تثبیت کد فنی و نمونه مرجع خودرو، خطر تولید انبار غیرقابل استفاده ایجاد می کند.

انتخاب فناوری فلاشر؛ حرارتی، الکترومکانیکی یا الکترونیکی

انتخاب فناوری تنها بر قیمت قطعات اثر نمی گذارد؛ تعداد ایستگاه های خط، سطح کنترل عیوب، عمر مفید، سازگاری با LED و توان پاسخ به اختلالات الکتریکی نیز تغییر می کند. فناوری های قدیمی برای شناخت بازار تعویض اهمیت دارند، اما تصمیم راه اندازی خط جدید باید با توجه به عمر چرخه محصول گرفته شود.

انتخاب فناوری برای سناریوی مبنا

در سناریوی پیشنهادی، یک خانواده ماژول الکترونیکی ۱۲ ولت با PCB و خروجی قدرت متناسب با نقشه محصول مبنا قرار می گیرد. استفاده از رله در یک نسخه و MOSFET در نسخه دیگر از نظر نقشه مدار، آزمون بار و محاسبه بهای مواد تفاوت دارد. قیمت و ترکیب مواد این مقاله متعلق به نسخه دارای رله خروجی است؛ نسخه کاملا نیمه هادی باید BOM و تاییدیه جداگانه داشته باشد. نوع پایه سه، چهار یا بیشتر، تنها با عنوان تجاری تعیین نمی شود و باید با نقش هر پایه در شماتیک تطبیق داده شود.

برای خودروهای دارای چراغ LED، تشخیص خرابی از روی جریان با منطق چراغ رشته ای قابل جایگزینی مستقیم نیست. افت توان مصرفی می تواند در فلاشر قدیمی به عنوان قطع شدن لامپ تفسیر شود و سرعت چشمک تغییر کند. مدارهای جدید باید آستانه جریان یا خطای روشنایی را برای همان مجموعه چراغ تنظیم کنند. طرح مرجع شرکت Texas Instruments برای راهنمای LED نیز استفاده از حفاظت و تشخیص اتصال باز، اتصال به زمین و اتصال به تغذیه را نشان می دهد (منبع: طرح مرجع Texas Instruments). نتیجه عملی آن است که فیکسچر آزمون باید پروفایل های بار رشته ای و LED را جداگانه پشتیبانی کند.

الزامات رفتاری چراغ راهنما و هشدار خطر

در مقررات نصب تجهیزات روشنایی UN/ECE R48، تناوب روشن و خاموش شدن راهنما ۹۰ ± ۳۰ بار در دقیقه بیان شده است؛ یعنی تقریبا ۶۰ تا ۱۲۰ سیکل در دقیقه، معادل یک تا دو هرتز. این عدد، الزام سطح سامانه چراغ خودرو در دامنه مقرره است و نباید بدون بررسی نسخه مقررات، مشخصات خودروساز و شرایط آزمون، به معنی دریافت گواهی جداگانه برای هر قطعه تلقی شود. نخستین روشن شدن پس از فرمان باید در بازه زمانی مقرر رخ دهد و در حالت هشدار خطر، راهنماهای دو سمت به صورت هماهنگ عمل کنند (منبع: مقررات UN R48).

فرکانس نامی محصول می تواند به طور نمونه روی ۹۰ بار در دقیقه تنظیم شود، ولی آزمون پذیرش باید محدوده ولتاژ و دما، تغییر بار، خطای لامپ و وضعیت تغذیه را نیز بسنجد. تولید کننده نباید تنها با اندازه گیری چشمک زدن در ۱۲ ولت روی میز، انطباق محصول در خودرو را ادعا کند. برای عملکرد هشدار خطر، قابلیت کار در شرایط مشخص برق خودرو حتی وقتی امکان روشن شدن موتور وجود ندارد باید در مشخصات سامانه لحاظ شود.

مشخصات فنی و معماری طراحی محصول

ورودی الکتریکی خودرو دارای ریپل، افت ولتاژ هنگام استارت، اضافه ولتاژ و پالس های گذراست. بنابراین طراحی فلاشر، طراحی یک نوسان ساز آزمایشگاهی با منبع تغذیه ثابت نیست. بسته به محل نصب و قرارداد خودرو، مدار حفاظت معکوس شدن قطبیت، TVS، محدودکننده جریان، حفاظت اتصال کوتاه و جداسازی مناسب ورودی فرمان ضرورت پیدا می کند. نوع حفاظت باید براساس تحلیل خطر و آزمایش عملی تایید شود؛ استفاده از یک قطعه حفاظتی با عدد اسمی بزرگ لزوما پاسخ را تضمین نمی کند.

برد محصول در سناریوی نمونه از PCB دو لایه FR-۴ با ضخامت متعارف حدود ۱ تا ۱.۶ میلی متر، قطعات SMD و تعدادی اتصال یا پایه از نوع Through-Hole تشکیل می شود. ضخامت مس، پهنای مسیر توان، ضخامت قلع و فاصله عایقی باید با جریان واقعی بار و گرمای محفظه تعیین شود. وجود بار چند آمپری روی لامپ های رشته ای و جریان هجومی اولیه، انتخاب رله یا MOSFET را به یک مسئله حرارتی و دوام تبدیل می کند. مقدار جریان مجاز کاتالوگ قطعه، بدون آزمون در پوسته نهایی و دمای نصب خودرو کافی نیست.

طراحی کنترل زمان و رفتار خطا

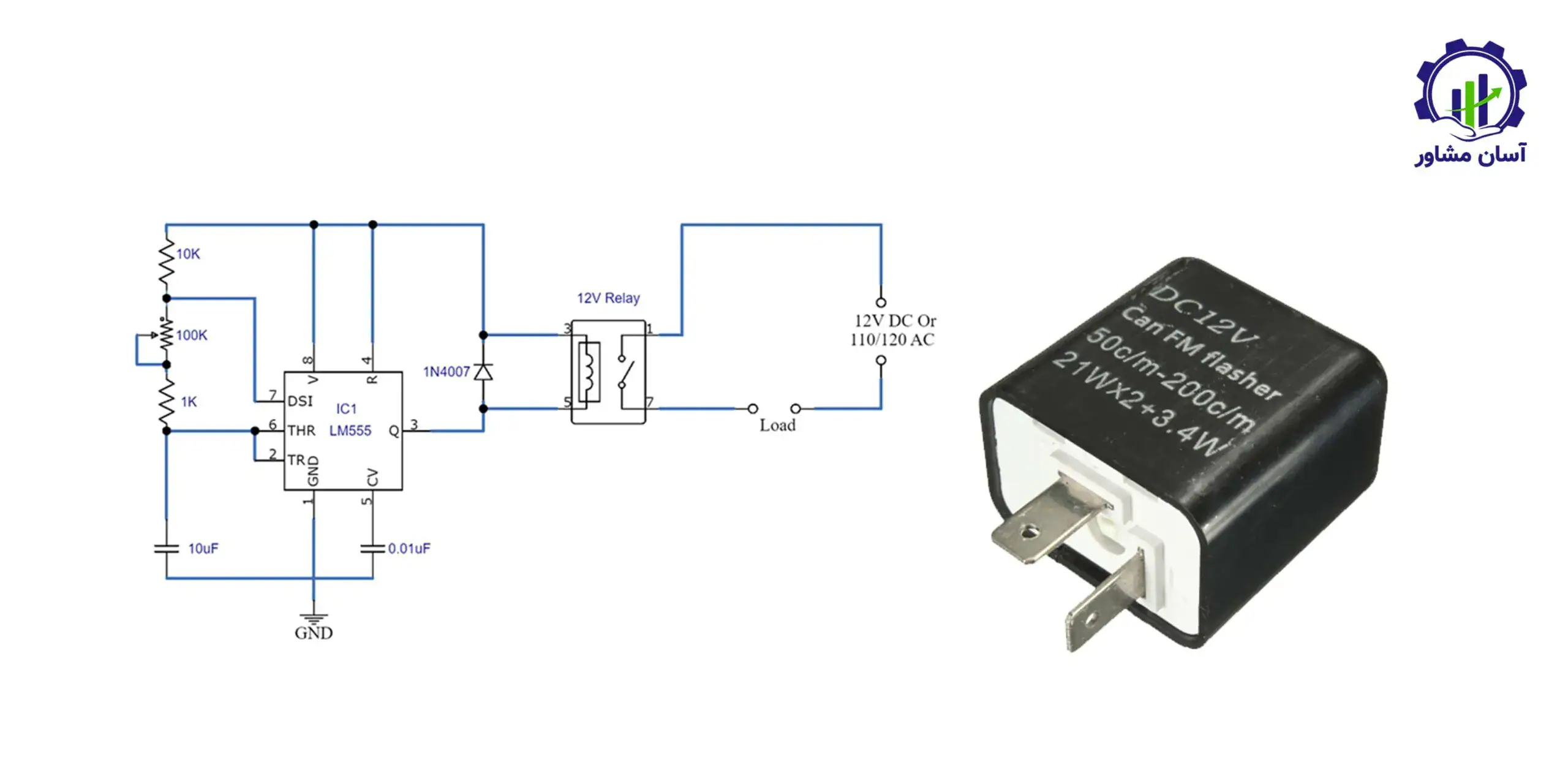

منطق زمان بندی می تواند با مدار آنالوگ پایدار یا میکروکنترلر انجام شود. مدار میکروکنترلری برای چند نوع چراغ، حالت خرابی و کنترل صدای هشدار انعطاف بیشتری دارد؛ اما هزینه توسعه نرم افزار، اعتبارسنجی نسخه Firmware و حفاظت در برابر ریست ناخواسته را هم اضافه می کند. در طرح دو نسخه محصول، بهتر است قطعات مشترک و فیکسچر مشترک تا حد امکان افزایش یابد، ولی نمی توان تفاوت های خودرو را با یک فایل برنامه عمومی نادیده گرفت.

در آزمون خطا باید قطع یک چراغ، اتصال کوتاه بار، بار بسیار کم، افت تغذیه و برگشت تغذیه شبیه سازی شوند. رفتار ایمن می تواند بسته به معماری، ادامه روشنایی سایر چراغ ها، ثبت خطا یا اعلام خرابی از طریق الگوی مناسب باشد. معیار قبولی قطعی را نقشه سازنده خودرو و استاندارد کاربردی تعیین می کند، نه یک الگوی ثابت برای تمام بازار. در مرحله طراحی، ماتریس «شرط آزمون / رفتار مورد انتظار / معیار پذیرش» برای هر کد محصول ضروری است.

طراحی مکانیکی، پایه ها و آب بندی

جایگاه نصب، لرزش، رطوبت، گردوغبار و احتمال مجاورت با مجموعه موتور بر انتخاب پوسته اثر دارد. برای نصب داخل اتاق یا جعبه فیوز محافظت شده می توان راه حل ساده تری انتخاب کرد؛ قطعه در معرض پاشش مستقیم آب نیاز متفاوتی دارد. جنس پوسته معمولا از ترموپلاستیک مناسب کاربرد خودرویی، با ثبات ابعادی و رفتار اشتعال مشخص انتخاب می شود. اتصال پایه ها به برد باید تنش مونتاژ، نیروی نصب و خروج از سوکت و سیکل های حرارتی را تحمل کند.

با وجود اندازه کوچک، ابعاد کانکتور و تلرانس پین ها ممکن است هزینه ابزارسازی و نرخ ضایعات را بیشتر از خود مدار زمان ساز تحت تاثیر قرار دهند. پیش از ساخت قالب، نمونه چاپ سه بعدی فقط برای کنترل ابعاد اولیه مفید است؛ تایید نهایی نیازمند نمونه از مواد و فرآیند تولید نزدیک به تولید انبوه است. کنترل شناسه نسخه، شماره سری ساخت و امکان ردیابی قطعات حساس از آغاز طراحی در نظر گرفته شود.

معرفی کد آیسیک و کد محصول فلاشر خودرو

در طبقه بندی بین المللی ISIC Rev.۴، رده ۲۹۳۰ شامل ساخت قطعات و ملزومات خودرو و نمونه هایی از تجهیزات الکتریکی خودرو است (منبع: طبقه بندی ISIC سازمان ملل). این کد، یک طبقه فعالیت در سطح بین المللی است و لزوما همان کد محصول صنعتی ثبت شده در سامانه های ایران نیست. برای قطعه فلاشر ممکن است عنوان اختصاصی محصول، زیرکد تولیدی و طبقه بندی مرتبط با تجهیزات الکترونیکی یا قطعات خودرو در فهرست ملی وجود داشته باشد؛ شماره دقیق باید هنگام درخواست مجوز در سامانه رسمی صمت و طبقه بندی همان نسخه کنترل شود.

در اسناد سرمایه گذاری باید میان «کد فعالیت واحد صنعتی»، «کد محصول ساخت داخل» و «کد تعرفه گمرکی» تفاوت گذاشت. کد فعالیت برای شناسایی ماهیت کارخانه استفاده می شود؛ کد محصول دامنه اقلامی را که پروانه یا جواز پوشش می دهد مشخص می کند و کد HS درباره کالا در تجارت خارجی است. به کار بردن عدد ۲۹۳۰ به عنوان کد قطعی آیسیک محصول در ایران یا شماره پروانه بهره برداری، بدون استعلام رسمی قابل دفاع نیست. در پرونده نهایی، عنوان کالا و ظرفیت هر نوع فلاشر به صورت مستقل ثبت شود.

برای تصمیم فنی نیز این موضوع مهم است: اگر در فاز نخست فقط مونتاژ برد آماده و نصب پوسته انجام شود، شرح عملیات واقعی با کارخانه دارای SMT، آزمون و توسعه محصول متفاوت است. تغییر دامنه عملیات می تواند در ارزیابی مجوز، برق مورد درخواست و برآورد اشتغال تاثیر بگذارد. از این رو بهتر است شرح فرآیند درخواست مجوز از همان ابتدا با سناریوی مهندسی یکسان باشد.

کد تعرفه گمرکی و HS Code فلاشر خودرو

برای رله های الکتریکی با ولتاژ حداکثر ۶۰ ولت، زیرعنوان شش رقمی ۸۵۳۶۴۱ در طبقه بندی HS مطرح است (منبع: بانک جهانی، واردات رله ایران در ۲۰۲۳). با این حال، این کد لزوما تمام فلاشرهای الکترونیکی را پوشش نمی دهد. اگر کالا از نظر ماهیت و کارکرد، واحد کنترل الکترونیکی کامل، مجموعه دیگری از تجهیزات سوئیچینگ یا قطعه اختصاصی خودرو محسوب شود، طبقه بندی می تواند متفاوت باشد. مرجع تصمیم نهایی، مقررات گمرکی ملی و نظر طبقه بندی رسمی براساس مشخصات واقعی کالاست.

تفاوت کد بین المللی شش رقمی با ردیف ملی اهمیت عملی دارد. واردات قطعات مورد نیاز تولید، مانند تراشه، PCB، رله خام و کانکتور، ممکن است تحت چند ردیف گمرکی انجام شود و نمی توان تعرفه محصول نهایی را به همه مواد اولیه تعمیم داد. همچنین ادعای نرخ حقوق ورودی یا ممنوعیت واردات در سال ۲۰۲۶ بدون مراجعه به آخرین کتاب مقررات و بخشنامه جاری نادرست خواهد بود.

در جمع آوری آمار تجارت، نام «فلاشر» ممکن است در اظهارنامه وارداتی به شکل رله، مدول فرمان، قطعه برقی یا مجموعه الکترونیکی ثبت شده باشد. بنابراین تحلیل سرمایه گذاری نباید با جمع کردن وزن کل رله ها و تقسیم آن بر وزن یک فلاشر، مقدار تقاضای داخلی استخراج کند. برآورد معتبر نیازمند داده کدهای ملی، شرح اظهار، نوع کاربرد و تفکیک خودرو از صنعت برق عمومی است.

مواد اولیه، قطعات کلیدی و تامین مطمئن

بخش عمده ارزش این محصول از مجموعه قطعات الکترونیکی و الکترومکانیکی تشکیل می شود، نه از جرم مواد. قطعات نیمه هادی، رله، پایه های مسی و کانکتور می توانند وابستگی ارزی ایجاد کنند؛ در مقابل، بسته بندی، بخشی از پوسته، مونتاژ و آزمون در داخل قابل انجام است. خرید ارزان ترین قطعه از بازار عمومی بدون کنترل اصالت، ردیابی بچ و آزمون ورودی، ممکن است موجب افزایش خرابی پس از نصب و هزینه برگشت کالا شود.

در سناریوی مبنای ۲۰۲۶، هزینه ۲.۹۰ دلار برای مواد و اقلام خریداری شده هر برد ورودی صرفا یک فرض مطالعاتی است، نه میانگین رسمی بازار یا پیشنهاد قیمت تامین کننده. رقم از تجمیع اجزای معمول یک ماژول دارای رله حاصل شده و برای مقایسه مالی به کار می رود. در نسخه نهایی خرید باید حداقل سه BOM قیمت گذاری شده برای حجم سفارش سالانه دریافت شود؛ قیمت نمونه تک عددی فروشگاهی به تولید ۲۴۰ هزار عدد در سال تعمیم پذیر نیست.

حجم خرید و کنترل ضایعات

برای تحویل ۲۴۰ هزار واحد سالم با بازده نهایی ۹۷.۵ درصد، حدود ۲۴۶ هزار مجموعه ورودی باید وارد فرآیند شوند: ۲۴۰٬۰۰۰ تقسیم بر ۰.۹۷۵ تقریبا برابر ۲۴۶٬۱۵۴ است. بنابراین ارزش مواد لازم در ظرفیت کامل، در سناریوی قیمت ثابت حدود ۷۱۴ هزار دلار در سال می شود. این رقم شامل هزینه ثابت نیروی انسانی، استهلاک یا سرمایه در گردش نیست و پیش بینی می کند اجزای معیوب یا محصول مردود، ارزش بازیافتی ناچیزی داشته باشند. اگر بخشی از بردها قابل تعمیر باشد، موازنه خرید و هزینه دوباره کاری باید با داده واقعی اصلاح شود.

با فرض ۱۸ موقعیت قطعه SMT در هر برد ورودی، سالانه تقریبا ۴.۴۳ میلیون عملیات جایگذاری قطعه نیاز است. تعداد قطعات، وزن رله و ظرفیت خرید، پس از طراحی PCB و نهایی شدن تعداد پایه های THT اصلاح خواهند شد. برای اقلام وارداتی کم یاب، برنامه خرید حداقل به زمان ساخت، حمل، ترخیص، حداقل سفارش و ذخیره احتیاطی وابسته است. نگهداری دو ماه مواد در گردش در مدل مالی بعدی، صرفا فرض شروع برای این ریسک تامین است.

ارزیابی و کنترل تامین کنندگان

قطعات مهم باید با نمونه تاییدشده، مشخصات فنی مصوب و معیار پذیرش قابل اندازه گیری خرید شوند. برای رله به مقاومت کنتاکت، ولتاژ بوبین، دمای کاری و دوام سوئیچ توجه می شود. برای IC و MOSFET محدوده دما، حفاظت الکترواستاتیک، توان تلفات و پایداری بچ مهم است. برای PCB آزمون اتصال کوتاه و مدار باز، کیفیت پوشش، تلرانس سوراخ و وضعیت لحیم پذیری باید بررسی شود. تفاوت نام تجاری دو قطعه الزاما به معنای قابلیت جایگزینی عملکردی نیست.

تامین دوگانه برای قطعات اصلی زمانی مفید است که هر دو سازنده واقعا تایید مهندسی شده باشند. عوض کردن ناگهانی رله یا میکروکنترلر به دلیل کمبود بازار، بدون تکرار آزمون های بحرانی، ممکن است محصول را از الزامات خودرو خارج کند. در قرارداد خرید باید شرایط تعویض قطعه، گواهی آزمون بچ، نحوه رسیدگی به عدم انطباق و تضمین تامین طولانی مدت ثبت شود. این اقدامات مستقیما بر احتمال توقف خط و سرمایه در گردش اثر می گذارند.

فرآیند تولید فلاشر خودرو از طراحی تا بسته بندی

جریان منطقی تولید در سناریوی منتخب به صورت «تایید طرح و BOM ← کنترل ورودی PCB و قطعات ← چاپ خمیر لحیم ← مونتاژ SMT ← ریفلو ← کنترل نوری ← مونتاژ رله و پایه های THT ← لحیم کاری ← برنامه ریزی و آزمون برد ← مونتاژ پوسته ← آزمون نهایی عملکرد و بار ← ردیابی و بسته بندی» است. این توالی صرفا فهرست عملیات نیست؛ آزمون و کنترل میان مرحله ای باید جلوی ورود برد معیوب به مراحل پرهزینه تر را بگیرد.

مهندسی محصول و آماده سازی تولید

قبل از تولید انبوه، شماتیک و PCB تحت بازبینی طراحی برای ساخت و آزمون قرار می گیرند. فاصله قطعات، جهت قرارگیری، سطح نقاط تست، محل کانکتور، الگوی خروج حرارت و خطاهای احتمالی حین مونتاژ ارزیابی می شود. خروجی این مرحله تنها فایل PCB نیست: فایل Gerber، BOM قفل شده، دستورالعمل فرایند، برنامه تست، نقشه مونتاژ، چک لیست پذیرش و روش ثبت تغییر نیز لازم است. طراحی فیکسچر باید همزمان با طراحی برد آغاز شود تا همه نقاط حساس قابل سنجش باشند.

در نمونه سازی مهندسی چند ده تا چند صد برد می تواند برای یافتن عیب طراحی کافی باشد؛ اما تایید قابلیت تولید انبوه نیازمند بچ پیش تولید، اندازه گیری بازده و تحلیل شکست است. هر تغییر در کد قطعه، ضخامت مس، مشخصات رله یا Firmware می تواند الزام بازآزمایی ایجاد کند. بهتر است پیش از تامین انبوه پوسته، همخوانی مکانیکی با سوکت واقعی خودرو با ابزار اندازه گیری و گیج اختصاصی اثبات شود.

چاپ خمیر لحیم و جایگذاری SMT

برد خام پس از کنترل، وارد چاپگر خمیر لحیم با شابلون فلزی می شود. ضخامت شابلون و طراحی دهانه ها براساس اندازه پایه قطعات و حجم مناسب خمیر تعیین می شوند. خطای خمیر لحیم می تواند اتصال سرد، پل قلع یا قطعه شناور در ریفلو ایجاد کند. در ظرفیت مورد بحث، چاپ نیمه خودکار با کنترل دستورالعمل و بازرسی نمونه ای ممکن است از چاپگر تمام اتوماتیک اقتصادی تر باشد؛ اما ردیابی تنظیمات و تمیزی زیر شابلون نباید نادیده گرفته شود.

دستگاه Pick-and-Place قطعات SMD را طبق مختصات فایل مونتاژ نصب می کند. ظرفیت اسمی برحسب تعداد جایگذاری در ساعت است؛ عملکرد واقعی با تغییر قطعات، سرعت فیدر، زمان تنظیم مجدد و درصد خطای دستگاه کاهش می یابد. قرار گرفتن یک قطعه دارای قطبیت معکوس در این مرحله ممکن است در آزمون نهایی آشکار شود ولی هزینه تعمیر آن بالا باشد. بنابراین تایید اولین برد هر بچ، بازرسی جهت قطعات و کالیبراسیون دوربین در دستورالعمل تولید ضروری است.

ریفلو و بازرسی برد مونتاژ شده

در کوره ریفلو، پروفایل زمانی و دمایی باید با نوع خمیر، ابعاد برد و مشخصات مجاز قطعات سازگار باشد. انتخاب تعداد ناحیه های حرارتی از روی ظرفیت یا قیمت دستگاه به تنهایی صحیح نیست؛ یکنواختی دما و توان ثبت پروفایل مهم اند. پس از خروج، برد خنک می شود و بازرسی AOI یا معادل آن وجود، جهت و کیفیت ظاهری لحیم را کنترل می کند. AOI جایگزین آزمون الکتریکی نیست و هر عیب نوری نیز لزوما خرابی عملکردی محسوب نمی شود.

نرخ عیب چاپ و ریفلو باید جداگانه ثبت شود، زیرا اختلاط آن با خرابی قطعه ورودی، تحلیل ریشه ای را مختل می کند. نمونه های لحیم باید براساس معیار پذیرش مربوط به کلاس محصول و الزامات مشتری بررسی شوند. IPC-A-610J و J-STD-001J از مراجع رایج پذیرش مونتاژ و فرآیند لحیم کاری الکترونیکی هستند (منبع: انجمن تخصصی IPC). انتخاب کلاس پذیرش، باید در مشخصات پروژه تعیین شود، نه پس از تولید.

مونتاژ قطعات پایه دار و بخش قدرت

رله خروجی، پایه های فلزی و بعضی کانکتورها به دلیل ابعاد و جریان ممکن است با فناوری THT مونتاژ شوند. در ظرفیت ۲۴۰ هزار واحد، می توان میان لحیم کاری دستی کنترل شده، موجی یا انتخابی تصمیم گرفت. لحیم کاری دستی ارزان تر آغاز می شود، اما تکرارپذیری، سرعت و مهارت اپراتور در آن نقش بیشتری دارد. لحیم کاری انتخابی هزینه ماشین و آماده سازی بیشتری دارد ولی برای بردهای دارای اجزای مختلط ممکن است نرخ عیب کمتری ایجاد کند.

پس از نصب قطعات توان، مقاومت الکتریکی اتصالات، پل قلع در پایه های نزدیک و آسیب حرارتی احتمالی بررسی می شود. اتصال ضعیف رله به برد می تواند در تست بی باری سالم باشد ولی زیر جریان واقعی گرم شود. فرایند باید برای انتقال حرارت کافی به پایه های جرم بالا تنظیم شود و با بازرسی مخرب نمونه ای یا ارزیابی مقطع در شروع تولید اعتبارسنجی شود. استفاده از فلاکس و روش پاکسازی نیز با سازگاری پوسته و عمر الکتریکی محصول ارتباط دارد.

برنامه ریزی، آزمون برد و مونتاژ پوسته

در نسخه میکروکنترلری، نرم افزار تایید شده همراه شناسه نسخه روی برد بارگذاری می شود. خط باید امکان جلوگیری از نصب نسخه اشتباه و ثبت شماره بچ را داشته باشد. آزمون اولیه ICT یا فیکسچر عملکردی، تغذیه، جریان مصرفی، فرمان، خروجی و پاسخ چند نقطه تست را می سنجد. بردهای مردود در ایستگاه جداگانه عیب یابی می شوند؛ برد اصلاح شده پس از تعمیر نباید بدون اجرای دوباره آزمون بحرانی وارد مونتاژ پوسته شود.

مونتاژ پوسته با فشار یا جوش مناسب انجام می شود و به تناسب طراحی از پیچ، قفل مکانیکی یا روش آب بندی بهره می برد. کنترل اتصال پوسته نباید پایه ها را از محور خود منحرف کند. سپس آزمون انتهای خط، بار مرجع، تناوب چشمک، تاخیر شروع، عملکرد حالت خطر، خطای بار و مصرف جریان را اندازه می گیرد. برچسب، کد محصول، بچ مواد و تاریخ تولید پس از تایید ثبت می شوند. بسته بندی باید از آسیب پایه ها و الکتریسیته ساکن محافظت کند.

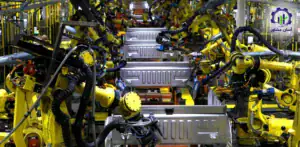

ماشین آلات و بالانس خط تولید فلاشر

معیار خرید ماشین آلات، تعداد برد سالم قابل تحویل در ساعت همراه با امکانات آزمون است. دستگاه SMT با سرعت تبلیغی ۲۰ هزار قطعه در ساعت، اگر فقط یک فیکسچر آزمون نهایی با ظرفیت ۵۰ قطعه در ساعت وجود داشته باشد، ظرفیت کارخانه را به ۵۰ قطعه محدود می کند. در طرف مقابل، برای تولید یک خانواده فلاشر ساده، خرید ماشین بسیار پرسرعت می تواند به ظرفیت بلااستفاده و استهلاک غیرضروری منجر شود.

قیمت های جدول، برآوردهای مهندسی سناریوی ۲۰۲۶ به دلار آمریکا هستند. برای کنترل مرتبه هزینه، از راهنمای یک تامین کننده خط SMT که در مارس ۲۰۲۶ منتشر شده و رده های قیمتی آن را برآورد سال ۲۰۲۵ معرفی می کند، استفاده شده است (منبع: راهنمای قیمت تجهیزات SMT). ارقام به معنای پیشنهاد رسمی فروش، هزینه تحویل در ایران یا تایید اصالت و خدمات دستگاه نیستند. تفاوت سازنده، تجهیزات جانبی، فیدرها، نرم افزار، کشور مبدا و شرایط تحویل می تواند قیمت نهایی را به طور محسوس تغییر دهد.

ظرفیت اسمی در مقابل خروجی عملی

برای ۲۴۰ هزار محصول سالم در ۲۵۰ روز و یک شیفت هشت ساعته، خروجی متوسط ۱۲۰ واحد سالم در ساعت لازم است. با فرض دسترس پذیری و کارایی ترکیبی ۸۰ درصد و بازده ۹۷.۵ درصد، سرعت طراحی پیش از اتلاف ها باید دست کم نزدیک ۱۵۴ واحد در ساعت باشد: ۱۲۰ تقسیم بر حاصل ضرب ۰.۸ و ۰.۹۷۵. با لحاظ ذخیره اجرایی، نرخ ۱۵۵ تا ۱۶۵ مجموعه در ساعت برای ایستگاه های پیوسته بررسی می شود.

اگر هر برد ۱۸ جایگذاری SMT داشته باشد، نرخ نیاز خط در ساعات تولید فعال نزدیک ۲٬۸۰۰ قطعه در ساعت است و با در نظر گرفتن افت سرعت عملی، یک دستگاه کم ظرفیت ۵ تا ۸ هزار CPH اسمی می تواند کافی باشد. اما این محاسبه فقط برای همان تعداد قطعه و مخلوط تولید معتبر است. با دو یا سه نوع برد، فیدرهای متعدد و تغییرات برنامه، افت سرعت و زمان تعویض ممکن است بیشتر شود. دستگاه باید در آزمون پذیرش کارخانه با BOM واقعی سنجیده شود.

برای آزمون نهایی می توان سه فیکسچر موازی با نرخ عملی حدود ۶۰ واحد در ساعت برای هرکدام در نظر گرفت؛ ظرفیت جمعی ۱۸۰ واحد در ساعت است و حاشیه ای بالاتر از نرخ طراحی فراهم می کند. اگر تست دوام چند دقیقه طول بکشد، نباید همه آن را در ایستگاه صددرصدی انتهای خط قرار داد؛ راه حل مهندسی، جداسازی تست عملکرد سریع از آزمون دوام نمونه ای در آزمایشگاه است. نقطه گلوگاهی می تواند میان لحیم کاری THT، مونتاژ پوسته یا آزمون تغییر کند و باید با داده بچ آزمایشی به روز شود.

ساخت داخل، مونتاژ تجهیزات یا خرید ماشین خارجی

میز مونتاژ، قفسه، فیکسچر مکانیکی و بخش هایی از دستگاه های تست در ایران قابل طراحی و ساخت هستند و امکان نگهداری ساده تر می دهند. ماشین Pick-and-Place، چاپگر دقیق و کوره ریفلو معمولاً به تامین کننده تخصصی وابسته اند. ارزان بودن قیمت اولیه دستگاه دست دوم، بدون موجودی فیدر و قطعات یدکی، می تواند هزینه تعطیلی خط را بالاتر ببرد. ماشین خارجی باید همراه فهرست قطعات یدکی بحرانی، مدارک تعمیراتی و شرایط پشتیبانی بررسی شود.

در برآورد ثابت پروژه، رقم ۹۰ هزار دلار برای مجموعه SMT همراه تجهیزات متناسب فقط عدد مرکزی Base Case است؛ انتخاب تجهیزات بالا یا پایین این بازه، سرمایه ثابت را تغییر می دهد. تجهیزات آزمایشگاهی EMC کامل، اتاق بی پژواک، دستگاه های آزمون آب بندی پیشرفته و ماشین تزریق پلاستیک در این سناریوی پایه خریداری نمی شوند؛ آزمون های تایید نوع در آزمایشگاه تخصصی بیرونی و تولید پوسته نزد پیمانکار انجام خواهد شد.

ظرفیت تولید و برنامه بهره برداری سناریوی مبنا

ظرفیت سالانه ۲۴۰ هزار عدد، اندازه فرضی کارخانه است؛ نه توصیه عمومی برای هر سرمایه گذار. مقدار مناسب باید از پیش بینی سفارش پذیرفته شده، طول عمر طراحی فلاشر مستقل در خودروهای هدف و حداقل مقدار اقتصادی خرید قطعات به دست آید. ظرفیت اسمی قراردادی واحد را باید با تعریف دقیق روز کاری، زمان توقف، تعویض مدل، آزمون و بازده تولید همراه کرد؛ در غیر این صورت دو طرح با عدد یکسان ظاهری، هزینه و بازده متفاوت خواهند داشت.

اگر خط در سال اول با ۷۰ درصد بهره برداری از ظرفیت سالم راه اندازی شود، حدود ۱۶۸ هزار واحد قابل فروش فرض می شود. در وضعیت پایدار سال های بعد مدل به ۸۰ درصد، یعنی ۱۹۲ هزار واحد فروش سالانه متکی است. این ارقام برنامه فروش تضمین شده نیستند؛ فروش واقعی می تواند کمتر از تولید باشد و موجودی کالا ایجاد کند. برنامه ساخت باید به صورت ماهانه با سفارش و موجودی مواد هماهنگ شود.

ظرفیت بیش از نیاز می تواند بر قیمت خرید ماشین و سرمایه گردش فشار آورد، ولی ظرفیت خیلی پایین نیز هزینه مهندسی و کنترل کیفیت را بر تعداد کمی محصول سرشکن می کند. بهره برداری از خط SMT برای محصولات الکترونیکی هم خانواده، در صورت تایید فنی و داشتن سفارش، ممکن است استفاده از تجهیزات را بهبود دهد؛ با این حال درآمد ناشی از سایر محصولات در محاسبات پایه وارد نشده است تا برآورد فروش فلاشر بیش از حد خوش بینانه نشود.

کنترل کیفیت، دوام و الزامات استاندارد خودرویی

فلاشر عملکردی مرتبط با اطلاع رسانی مسیر حرکت خودرو دارد؛ بنابراین خرابی آن فقط نارضایتی از یک قطعه ارزان نیست. محصول باید در سطح طراحی، تولید، آزمون و ردیابی کنترل شود. QC صرفا روشن کردن چند چراغ روی میز نیست. برنامه تضمین کیفیت از کنترل ورودی قطعه شروع می شود و تا جمع آوری داده خرابی میدانی و اقدام اصلاحی برای سری ساخت ادامه پیدا می کند.

آزمون صددرصدی انتهای خط

هر واحد تولید شده، در حد توان فیکسچر باید آزمون تغذیه، صحت سیم بندی پایه ها، فرکانس و نسبت زمان روشن به خاموش، تاخیر شروع، جریان مصرفی، عملکرد وضعیت راهنما و هشدار خطر، تحمل بار مرجع و پاسخ به وضعیت خرابی تعریف شده را بگذراند. یک آزمون سریع ۲۰ تا ۴۰ ثانیه ای می تواند در پیش طرح مبنای طراحی فیکسچر باشد؛ مدت واقعی باید پس از نمونه سازی و تعریف پوشش خطا اندازه گیری شود. مدت زمان طولانی تر، تعداد ایستگاه های موازی یا هزینه اتوماسیون را افزایش می دهد.

نتیجه آزمون باید با شناسه محصول یا بچ مرتبط باشد و دستگاه تست امکان جلوگیری از تایید قطعه مردود را داشته باشد. نمونه مرجع سالم، بازبینی کالیبراسیون و آزمون عمدی خطاهای شناخته شده برای تایید عملکرد فیکسچر ضروری اند. خطایی که فیکسچر نمی تواند تشخیص دهد نباید زیر عنوان «تست کامل صددرصد» پنهان شود. در آزمون بار واقعی، دمای رله و مسیرهای توان نیز برای تعیین حدود مجاز در نمونه های مهندسی سنجیده شوند.

آزمون های دوره ای دوام و محیطی

برای تایید طراحی و پایش بچ، سیکل های طولانی روشن و خاموش شدن، لرزش، دما، رطوبت و تغییرات ولتاژ بررسی می شوند. تعداد سیکل لازم تابع مشخصات مشتری و ادعای عمر محصول است؛ ذکر یک عدد میلیون سیکل بدون روش آزمون، بار و دما اعتبار ندارد. استاندارد ISO 16750-2:2023 به بارهای الکتریکی محیط خودرو می پردازد و ISO ۷۶۳۷-۲:۲۰۱۱ برای آزمون پالس های گذرای منتقل شده از مسیر تغذیه مطرح است (منبع: استاندارد ISO ۱۶۷۵۰-۲) (منبع: استاندارد ISO ۷۶۳۷-۲). الزامات دقیق باید برای نصب و شبکه برق خودرو انتخاب شوند.

الزامات سازگاری الکترومغناطیسی نیز از نظر نشر و ایمنی در برابر تداخل مهم اند. مقرره UN R10 در چارچوب تایید نوع خودرو و زیرمجموعه های الکتریکی/الکترونیکی مطرح است (منبع: مقررات UN R10). اما دامنه و الزام قانونی صدور تاییدیه برای یک فلاشر مستقل، به کاربرد، بازار مقصد و مسیر تایید نوع وابسته است. راه حل معقول برای واحد متوسط، پیش آزمایش EMC با تجهیزات مناسب و واگذاری آزمون رسمی به آزمایشگاه دارای صلاحیت است؛ خرید مجموعه کامل آزمون EMC در ظرفیت مبنا معمولا توجیه ندارد.

سیستم کیفیت خودرویی و ردیابی

استاندارد IATF ۱۶۹۴۹:۲۰۱۶ همراه الزامات اختصاصی مشتری، چارچوب مدیریت کیفیت زنجیره تامین خودرو را تعریف می کند (منبع: مرجع رسمی IATF ۱۶۹۴۹). گواهی گرفتن، به تنهایی کیفیت محصول را اثبات نمی کند و ممکن است برای تمام مشتریان الزامی نباشد؛ ولی روش هایی مانند APQP، FMEA، برنامه کنترل، MSA و تایید قطعه تولیدی برای مدیریت ریسک مفید هستند. در سطح خط، ردیابی قطعه حساس، کنترل تغییر مهندسی، گزارش عدم انطباق و نگهداری سوابق تست باید از ابتدا طراحی شود.

شاخص های مدیریتی پیشنهادی عبارت اند از

• درصد قبولی عبور اول
• نرخ عیب لحیم
• نرخ برگشت از آزمون نهایی
• تعداد برگشت میدانی به ازای هر هزار عدد
• و زمان توقف خط بر اثر نقص تجهیزات

اندازه گیری این شاخص ها در چند بچ نخست، اطلاعات واقعی برای اصلاح فرض بازده ۹۷.۵ درصد و هزینه گارانتی فراهم می کند. سرمایه گذار باید برای توقف ارسال بچ مشکوک و تحلیل ریشه ای عیب اختیار اجرایی مشخصی در واحد تعریف کند.

زمین، ساختمان، چیدمان و نیروی انسانی

سناریوی ۲۴۰ هزار عدد در سال، به زمین بسیار بزرگ یا سالن مونتاژ سنگین نیاز ندارد، ولی کوچک بودن محصول نباید به ازدحام فضای ESD، انبار قطعات حساس و محوطه آزمون منجر شود. برآورد اولیه یک زمین حدود ۱۲۰۰ متر مربع و زیربنای مفید حدود ۷۸۰ متر مربع است. این اعداد یک فرض مهندسی برای ساخت بنای مستقل هستند؛ می توان به جای خرید زمین، یک سالن صنعتی آماده و اجاره ای با چیدمان مناسب انتخاب کرد و از سرمایه ثابت اولیه کاست.

در الگوی چیدمان پیشنهادی، حدود ۲۲۰ تا ۲۶۰ متر مربع برای SMT و مونتاژ، حدود ۹۰ تا ۱۲۰ متر مربع برای آزمایش و کنترل کیفیت، حدود ۱۲۰ تا ۱۵۰ متر مربع برای انبار مواد اولیه و قرنطینه، ۷۰ تا ۱۰۰ متر مربع برای محصول نهایی و بسته بندی و بقیه برای اداری، تعمیرات، راهروهای گردش و خدمات در نظر گرفته می شود. این تقسیم ها برآورد هستند و پس از نقشه جریان مواد و الزامات آتش نشانی اصلاح خواهند شد. مسیر حرکت برد سالم و مردود باید جدا باشد تا اشتباه در بسته بندی کاهش یابد.

تعداد تقریبی نیروی انسانی ۲۲ تا ۲۶ نفر در یک شیفت برای این مقیاس قابل بررسی است؛ برای Base Case عدد ۲۴ نفر مبنا قرار می گیرد. از این تعداد می توان ۱۰ تا ۱۲ نفر را به مونتاژ، لحیم کاری و بسته بندی، ۳ تا ۴ نفر را به آزمون و کنترل کیفیت، ۲ نفر را به تنظیمات و تعمیرات، ۲ نفر را به انبار و تامین و بقیه را به مهندسی، برنامه ریزی، مدیریت، امور مالی و پشتیبانی اختصاص داد. این ترکیب قطعی نیست؛ سطح اتوماسیون، حجم آزمایش های داخلی و تعداد مدل محصول تعداد نفرات را تغییر می دهند.

در طراحی محل کار، رعایت حفاظت الکترواستاتیک شامل کف پوش یا میز مناسب، اتصال زمین حفاظتی، دستبند و پایش ESD اهمیت دارد. ذخیره PCB و قطعات حساس به رطوبت نیز باید با دستورالعمل مصرف، خشکی و بازپخت احتمالی سازگار باشد. از نظر ایمنی، دود لحیم، فلاکس، مواد شوینده و قطعات داغ کوره نیازمند کنترل و تهویه موضعی هستند. ضایعات برد و مواد الکترونیکی نباید مانند زباله عادی رها شوند و مدیریت جداگانه آنها در قرارداد پیمانکار لحاظ شود.

بازار ایران و برآورد تقاضای قابل بررسی

بازار فلاشر مستقل به طور مستقیم با کل تولید خودرو یکسان نیست. بر اساس داده های OICA که در گزارش JETRO نیز بازتاب یافته، تولید کل خودرو ایران در سال ۲۰۲۴ برابر ۱٬۰۷۷٬۸۳۹ دستگاه بوده و از این تعداد ۹۷۷٬۷۷۶ دستگاه خودرو سواری گزارش شده است (منبع: گزارش آماری JETRO از OICA). این داده اندازه صنعت خودرو را نشان می دهد، نه تعداد فلاشر مستقل مورد استفاده. خودروی مجهز به BCM ممکن است هیچ ماژول فلاشر مجزایی نداشته باشد و برخی خودروهای قدیمی در تعمیرات به ماژول جایگزین نیاز پیدا کنند.

برای تبدیل آمار تولید خودرو به تقاضای قطعه باید سهم پلتفرم هایی که فلاشر مستقل مصرف می کنند معلوم باشد. اگر به طور صرفا فرضی ۲۰ تا ۵۰ درصد از تولید سال مرجع نیازمند یک فلاشر مستقل باشند، دامنه حسابی تولید اولیه نزدیک ۲۱۶ تا ۵۳۹ هزار عدد است. این بازه «آمار بازار» نیست؛ نتیجه اعمال دو فرض سهم بر رقم تولید رسمی است. در نبود اطلاعات BOM خودروسازان و آمار دقیق کد قطعه، استفاده از این بازه برای قرارداد خرید ماشین باید با احتیاط انجام شود.

تقاضای تعویض و عمر محصول

تقاضای تعویض به جمعیت خودروهای دارای فلاشر مستقل، نرخ خرابی سالانه، عمر قطعه و موجودی سرویس وابسته است. معادله درست را می توان چنین نوشت: تقاضای تعویض = تعداد خودروهای فعال دارای فلاشر مستقل × نرخ تعویض سالانه. اگر به عنوان مثال یک میلیون خودرو مشمول در یک بازار فرضی وجود داشته باشد و نرخ تعویض ۲ درصد در سال باشد، نیاز محاسباتی آن ۲۰ هزار عدد خواهد بود؛ این مثال به معنای وجود چنین یک میلیون خودرویی در یک برند مشخص نیست.

در غیاب داده تفصیلی ناوگان، نرخ تعویض و سهم ماژول مستقل، ارائه عدد قطعی برای کل تقاضای ایران قابل دفاع نیست. به همین دلیل مدل این مقاله فروش پایدار ۱۹۲ هزار عدد را هدف فروش فرضی و نه سهم قطعی بازار معرفی می کند. ارزیابی نهایی باید از داده مصرف قطعه در خانواده خودروهای هدف، گزارش خرابی و سوابق خرید استخراج شود. تغییر معماری خودروهای جدید نیز ممکن است در چند سال تقاضای قطعه مستقل را محدود کند.

خوانش صحیح داده واردات و صادرات

داده WITS/Comtrade برای گروه تعرفه ۸۵۳۶۴۱ نشان می دهد ارزش واردات ایران از کل جهان در ۲۰۲۲ حدود ۲۴.۴۴ میلیون دلار و در ۲۰۲۳ حدود ۳۱.۹۹ میلیون دلار بوده است؛ در سال ۲۰۲۳ وزن گزارش شده حدود ۱٬۲۳۵ تن بوده و چین و ترکیه از مبادی مهم این ردیف بوده اند (منبع: بانک جهانی، واردات رله ایران در ۲۰۲۳) (منبع: بانک جهانی، واردات رله ایران در ۲۰۲۲). رشد ارزش این ردیف در این دو سال نزدیک ۳۱ درصد محاسبه می شود، اما این رشد نه رشد تعداد فلاشر و نه رشد تقاضای خودروست. این گروه، رله های مورد استفاده در صنایع گوناگون را نیز شامل می شود.

در سمت صادرات، داده های تجارت آینه ای سال ۲۰۲۴ در WITS واردات گزارش شده از ایران در چند مقصد از جمله ترکیه را نشان می دهد؛ برای ترکیه حدود ۱۳.۵ هزار دلار در همان گروه HS ثبت شده است (منبع: بانک جهانی، داده های آینه ای ۲۰۲۴). این عدد فقط شاهدی درباره جریان تجاری رله عمومی است و بازار صادراتی تضمین شده برای فلاشر خودرو را اثبات نمی کند. آمار واردات و صادرات اختصاصی فلاشر باید براساس ردیف ملی، شرح کالای واقعی و در صورت امکان داده تفکیکی تر دریافت شود.

برای ارزیابی اندازه بازار، رابطه «مصرف ظاهری = تولید داخلی + واردات – صادرات» تنها زمانی معنی دارد که هر سه جزء به محصول یکسان، واحد اندازه گیری یکسان و سال یکسان اشاره کنند. از آنجا که تولید داخلی فلاشر مستقل و تجارت دقیق آن به صورت جداگانه و قابل اتکا در داده های موجود استخراج نشده، در این مقاله عدد مصرف ظاهری قطعی درج نمی شود. تبدیل ارزش همه رله های وارداتی به تعداد فلاشر، ظاهر عددی دارد ولی از نظر مهندسی بازار گمراه کننده است.

صادرات و شرایط پذیرش فنی

امکان عرضه به کشورهای همسایه از نظر لجستیکی قابل تصور است، اما تناسب کانکتور، ولتاژ ۱۲ یا ۲۴ ولت، استاندارد آزمون، بسته بندی و شناسنامه قطعه باید برای هر بازار مقصد بررسی شود. برای خودروهای سنگین با سیستم ۲۴ ولت نمی توان محصول ۱۲ ولت مبنا را بدون طراحی مجدد و تست استفاده کرد. گواهی آزمون، پایداری تامین قطعات و امکان پاسخگویی به برگشت سری ساخت نیز هزینه صادرات را تحت تاثیر قرار می دهد.

در محاسبات Base Case درآمد صادراتی جداگانه در نظر گرفته نشده است؛ زیرا قرارداد خرید خارجی، هزینه واقعی تحویل، طبقه تعرفه مقصد و تایید نمونه در دست نیست. هر برآورد فروش صادراتی باید پس از شناسایی کدهای خودرو و مشتریان صنعتی واقعی اضافه شود. تفاوت میان بازار بالقوه و سفارش قابل تحقق، نقطه اصلی کاهش خطا در پیش بینی درآمد این قطعه است.

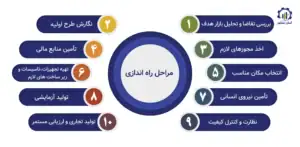

مجوزها و الزامات اجرایی راه اندازی کارخانه

برای راه اندازی واحد، مسیر معمول صنعتی شامل بررسی امکان استقرار، درخواست جواز تاسیس و سپس تکمیل الزامات اخذ پروانه بهره برداری از مراجع ذی ربط است؛ جزئیات به استان، شهرک صنعتی، ظرفیت و ماهیت فعالیت بستگی دارد. درخواست کد محصول، ظرفیت انواع فلاشر و شرح عملیات باید با خط واقعی مطابقت داشته باشد. چون مقررات و فهرست استانداردهای اجباری ممکن است تغییر کنند، این مقاله صدور مجوز یا الزام یک گواهی خاص را به عنوان نتیجه قطعی اعلام نمی کند.

در کنار مجوز صنعتی، رعایت مقررات ایمنی کار، آتش نشانی، الزامات محیط زیست و ضوابط تجهیزات الکتریکی قابل بررسی است. اگر محصول برای تامین خودروساز یا بازار دارای تایید نوع عرضه شود، الزامات آزمون فنی و تایید قطعه طبق قرارداد و قوانین مقصد اهمیت ویژه دارد. انطباق با UN R48 در سطح نصب چراغ خودرو، ارزیابی EMC مربوط به UN R10 و کیفیت تولید بر اساس IATF باید از نظر دامنه کاربرد دقیق تفکیک شوند؛ یکی جانشین دیگری نیست (منبع: مقررات UN R48) (منبع: مقررات UN R10) (منبع: مرجع رسمی IATF ۱۶۹۴۹).

پس از انتخاب مکان، یک پرونده اجرایی شامل نقشه جانمایی، گردش مواد، لیست ماشین آلات، ظرفیت اسمی و عملی، طرح ایمنی، پسماند و مشخصات منابع انسانی تهیه می شود. هزینه دریافت تاییدیه، آزمایش برون سپاری شده و آماده سازی مدارک به عنوان هزینه پیش از بهره برداری در بخش سرمایه گذاری لحاظ شده است؛ اما رقم نهایی صرفا از تعرفه های رسمی و پیشنهاد قیمت خدمات برای همان استان و محصول قابل تایید خواهد بود.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید فلاشر خودرو

این بخش پیش امکان سنجی عددی بر پایه دلار آمریکا در سال ۲۰۲۶ است. تمام اعداد هزینه، قیمت فروش، حقوق و هزینه زمین در آن «فرض مطالعاتی یا برآورد مهندسی» هستند؛ بخشی از برآوردهای تجهیزاتی صرفا از نظر مرتبه هزینه با راهنمای تجاری منتشرشده در مارس ۲۰۲۶ (دارای رده های برآوردی سال ۲۰۲۵) مقایسه شده است (منبع: راهنمای قیمت تجهیزات SMT). چون پیشنهاد رسمی ماشین آلات، نقشه سالن، BOM تایید شده و سفارش فروش موجود نیست، ارقام نباید به عنوان قیمت قطعی قابل استناد برای اخذ تسهیلات یا نتیجه مالی تضمین شده معرفی شوند.

سناریوی مشترک عبارت است از خط مونتاژ با ظرفیت ۲۴۰ هزار قطعه سالم در سال، یک شیفت و ۲۵۰ روز کار، تولید ۱۲ ولت با رله خروجی، خرید PCB و پوسته از بیرون، استفاده از SMT داخل کارخانه، ۲۴ نفر نیروی انسانی، زمین ۱۲۰۰ متر مربع و زیربنای حدود ۷۸۰ متر مربع. فروش پایدار ۸۰ درصد ظرفیت، برابر ۱۹۲ هزار عدد است. تمام اعداد بعدی، مگر جایی که صراحتا خلاف آن ذکر شود، مربوط به همین سناریو هستند.

سرمایه ثابت و نقش انتخاب فناوری

برآورد پایه ماشین آلات و ابزارهای مولد شامل مجموعه SMT حدود ۹۰ هزار دلار، بخش مونتاژ و لحیم THT حدود ۳۰ هزار، میزها و زیرساخت ESD حدود ۲۲ هزار، فیکسچرها و آزمون انتهای خط ۴۰ هزار، آزمایشگاه داخلی ۳۲ هزار، قالب و ابزار اختصاصی ۳۵ هزار، انبار و بسته بندی ۱۸ هزار و تجهیزات پشتیبان فرایند ۲۰ هزار دلار است. مجموع این هشت قلم ۲۸۷ هزار دلار می شود. در ساخت مدل، آزمایشگاه بزرگ EMC و تزریق پلاستیک مستقل خریداری نشده اند؛ افزودن آنها باید سرمایه و نیروی انسانی را جداگانه افزایش دهد.

برای سناریوی ساخت ساختمان جدید، هزینه ۷۸۰ متر مربع × ۲۶۰ دلار در متر مربع = حدود ۲۰۳ هزار دلار فرض شده است. این نرخ به محل، قیمت مصالح، سازه و شرایط قرارداد حساس است و قیمت مصوب ساختمان سازی در ایران نیست. محوطه و آماده سازی زمین ۳۰ هزار دلار، حمل و نصب و آموزش و ورود تجهیزات ۵۰ هزار دلار، هزینه مهندسی و پیش از بهره برداری ۲۴ هزار دلار و ذخیره پیش بینی نشده حدود ۶۰ هزار دلار در نظر گرفته می شود. حاصل، سرمایه ثابت بدون قیمت خرید زمین در حدود ۶۵۴ هزار دلار است.

خرید زمین براساس نرخ نمونه ۱۱۰ دلار در هر متر مربع، مبلغ ۱۳۲ هزار دلار به پروژه اضافه می کند؛ بنابراین سرمایه ثابت با زمین حدود ۷۸۶ هزار دلار است. اگر سالن موجود اجاره شود، این مدل قابل استفاده مستقیم نیست: هزینه ساخت و خرید زمین حذف یا جایگزین ودیعه و اجاره می شود و هزینه اصلاح فضای موجود به مدل افزوده خواهد شد. از سوی دیگر، اگر سرمایه گذار بخواهد فرآیند تزریق پوسته را داخل مجموعه انجام دهد، باید ماشین، قالب های بیشتر، مواد پلیمری، کنترل ابعادی و فضای اضافی جداگانه محاسبه شود.

سرمایه در گردش بر مبنای چرخه خرید و وصول

سرمایه در گردش به زمان تامین قطعات و فاصله تحویل کالا تا وصول وجه بستگی دارد و نباید صرفا درصدی از ماشین آلات تعیین شود. در ظرفیت کامل، ارزش خرید مواد حدود ۷۱۴ هزار دلار در سال برآورد شد. برای شروع، پوشش دو ماه موجودی قطعات در حدود ۱۱۹ هزار دلار در نظر گرفته می شود. در حالت فروش پایدار ۱۹۲ هزار عدد در سال با قیمت فرضی ۵.۳۰ دلار، ارزش فروش سالانه ۱٬۰۱۷٬۶۰۰ دلار است. دوره وصول ۴۵ روز یا معادل یک و نیم ماه فروش، مانده مطالبات نمونه ای حدود ۱۲۷ هزار دلار ایجاد می کند.

علاوه بر این، موجودی محصول و کار در جریان حدود ۲۵ هزار دلار و مانده نقدی کوتاه مدت برای پرداخت های عملیاتی حدود ۲۴ هزار دلار فرض می شود. اگر تامین کنندگان به طور متوسط معادل حدود ۶۰ هزار دلار اعتبار تجاری بدهند، این رقم از نیاز خالص سرمایه در گردش کسر می شود. جمع نمونه چنین است: ۱۱۹ + ۱۲۷ + ۲۵ + ۲۴ – ۶۰ = ۲۳۵ هزار دلار. این مدل ساده، تفاوت زمان بندی ماه های کم فروش، پیش پرداخت سفارش خارجی و تغییر نرخ ارز را پوشش نمی دهد.

برای قطعات وارداتی، افزایش زمان حمل یا الزام پیش پرداخت می تواند این ۲۳۵ هزار دلار را به سرعت افزایش دهد؛ عکس آن نیز با کوتاه شدن دوره وصول و تامین اعتباری رخ می دهد. در تصمیم اجرایی باید گردش نقدی ماهانه، برنامه خرید براساس حداقل سفارش، موجودی قطعات بحرانی و هزینه تعمیر محصولات مرجوعی مدل سازی شود. اهمیت این موضوع در قطعه الکترونیکی کوچک آن است که ارزش انبار ممکن است بسیار بیشتر از وزن و حجم آن باشد.

سرمایه گذاری اولیه و مبنای درآمد

جمع سرمایه ثابت بدون زمین ۶۵۴ هزار دلار و سرمایه در گردش ۲۳۵ هزار دلار، سرمایه گذاری اولیه بدون خرید زمین را حدود ۸۸۹ هزار دلار نشان می دهد. با افزودن زمین، سرمایه گذاری اولیه به حدود ۱ میلیون و ۲۱ هزار دلار می رسد. این مبالغ شامل هزینه تامین مالی، بهره دوران ساخت، مالیات های احتمالی قابل استرداد یا اثر تبدیل نرخ ارز نیستند. در استفاده واقعی، لازم است استعلام قیمت، برنامه زمانی اجرا و برآورد هزینه مالی به مدل افزوده شود.

قیمت فروش فرضی ۵.۳۰ دلار برای هر واحد یک عدد نمونه برای تحلیل است و تایید بازار ندارد. فروش پایدار ۱۹۲ هزار واحد، درآمد سالانه حدود ۱.۰۱۸ میلیون دلار ایجاد می کند. در سال نخست با ۱۶۸ هزار عدد فروش و همان قیمت ثابت، درآمد نظری ۸۹۰٬۴۰۰ دلار خواهد بود. به دلیل نبود قرارداد و اطلاعات واقعی قیمت در ۲۰۲۶، این رقم نباید به عنوان پیش بینی قطعی درآمد کارخانه معرفی شود.

بهای تمام شده و درآمد عملیاتی نمونه

با BOM معادل ۲.۹۰ دلار برای هر مجموعه ورودی و بازده ۹۷.۵ درصد، مواد مورد نیاز به ازای هر محصول سالم حدود ۲.۹۷ دلار می شود. اگر برای مصرف متغیر فرایند، ملزومات و هزینه های متغیر تحویل جمعا ۰.۳۳ دلار به ازای واحد سالم فرض کنیم، هزینه متغیر هر محصول حدود ۳.۳۰ دلار خواهد بود. در فروش ۱۹۲ هزار عدد، هزینه متغیر سالانه ۶۳۳٬۶۰۰ دلار محاسبه می شود. این اعداد براساس فرض ارزی واحد تنظیم شده اند تا تغییر مصنوعی ناشی از تبدیل ارز رخ ندهد.

هزینه ثابت نقدی سالانه در این مدل ۲۱۵ هزار دلار فرض می شود که شامل پرداخت های پرسنلی و بیمه مرتبط، تعمیر و نگهداری، کنترل کیفیت بیرونی، مدیریت و سایر سربارهای ثابت است. این مبلغ نرخ دستمزد رسمی ایران نیست و باید با ساختار پرداخت سال اجرای پروژه بازبینی شود. مازاد درآمد بر هزینه متغیر و هزینه ثابت نقدی، به زبان مدل ساده، حدود ۱۶۹ هزار دلار در سال پیش از استهلاک، بهره و مالیات است. این رقم را نباید سود خالص حسابداری دانست.

اگر استهلاک دارایی های مستهلک شونده، تعویض تجهیزات، هزینه ضمانت، سود تسهیلات و مالیات به محاسبه افزوده شوند، رقم قابل انتساب به سرمایه گذار تغییر می کند. محاسبه معتبر NPV و IRR نیازمند برنامه هشت یا ده ساله فروش واقعی، تفکیک استهلاک دارایی ها، نرخ مالیات موثر، ساختار تامین مالی، زمان پرداخت سرمایه و ارزش باقیمانده است. با اطلاعات حاضر، اعلام IRR یا دوره بازگشت قطعی دقت کاذب ایجاد می کند؛ بنابراین نتیجه این بخش محدود به تصویر کمی اولیه است.

خلاصه یکپارچه شاخص های کلیدی سرمایه گذاری

نکته تصمیم ساز این است که فروش پایدار ۱۹۲ هزار عدد با قیمت ۵.۳۰ دلار و تامین BOM با قیمت مفروض، دو فرض اصلی این تصویر اقتصادی هستند. هیچ یک در مرحله کنونی از قرارداد تجاری تایید شده به دست نیامده اند. بنابراین سرمایه گذار نباید صرفا بر اساس رقم سرمایه یا مازاد عملیاتی، نتیجه ورود قطعی به پروژه بگیرد؛ اعتبار مدل به تایید نمونه فنی، قیمت خرید قطعات و سفارش قابل تحقق وابسته است.

ریسک های اصلی و شروط ورود به سرمایه گذاری

مهم ترین ریسک ساختاری این صنعت، کاهش نیاز به فلاشر مستقل در معماری خودروهای جدید است. اگر بخش بیشتری از راهنماها به BCM منتقل شوند، قابلیت فنی ساخت ماژول مستقل لزوما به فروش تبدیل نمی شود. برای کاهش این ریسک باید قبل از ساخت کارخانه، نقشه کاربرد محصول در پلتفرم های مورد نظر و افق تامین قطعه بررسی شود. خطی که فقط یک کد قدیمی را می سازد در برابر تغییر محصول آسیب پذیرتر از خط دارای دانش طراحی و تست بردهای هم خانواده است.

ریسک دوم به قطعات الکترونیکی و وابستگی ارزی مربوط است. تفاوت قیمت رله، میکروکنترلر یا کانکتور، به دلیل سهم بالا در BOM، بر هزینه تمام شده اثر قابل توجهی دارد. راهکار اجرایی، تثبیت BOM تایید شده، موجودی ایمن اقلام بحرانی، آزمون تامین کننده دوم و ثبت تغییرات مهندسی است. جایگزینی سریع قطعه نامعتبر به نیت کاهش هزینه، می تواند با هزینه گارانتی و نقص عملکرد چراغ راهنما خنثی شود.

ریسک سوم کیفیت و قابلیت اطمینان است. نقص لحیم در مسیر بار، خطای تشخیص لامپ، تنظیم اشتباه فرکانس، ضعف حفاظت گذرا و خرابی مکانیکی سوکت همگی ممکن است در یک تست سریع ساده آشکار نشوند. سرمایه گذاری در فیکسچرهای اندازه گیری، داده آزمون، آزمون دوام نمونه ای و توان تحلیل خرابی، جزء ماهیت تولید قطعه خودرویی است نه هزینه اختیاری تبلیغاتی. ظرفیت مناسب خط زمانی ارزش دارد که محصول سالم قابل تکرار تولید شود.

ریسک اجرایی بعدی انتخاب مقیاس اشتباه SMT است. خرید دستگاه بسیار سریع در حالی که محدودیت واقعی آزمون نهایی یا تامین سفارش است، سرمایه ثابت را بدون افزایش فروش بالا می برد. برعکس، تجهیزات بسیار ارزان بدون پشتیبانی و فیدر کافی ممکن است توقف مکرر ایجاد کنند. پیش از تعهد خرید، یک بچ آزمایشی با برد واقعی روی ماشین منتخب، شامل زمان تغییر مدل و نرخ ضایعات، اجرا شود.

ریسک حقوقی و استانداردی نیز باید شناسایی شود: کد محصول صنعتی، طبقه دقیق گمرکی، تعهدات تایید نوع، سازگاری الکترومغناطیسی و مشخصات خودروهای هدف باید مستند باشند. برای فروش قطعه با عنوان سازگار با یک مدل خودرو، تنها تطابق ظاهری پایه کافی نیست. تغییر کوچک نقشه الکتریکی یا استفاده از بار LED، عملکرد عملی را متفاوت می کند و می تواند تعهدات خدمات پس از فروش ایجاد کند.

جمع بندی ارزیابی اولیه طرح

طرح تولید فلاشر خودرو زمانی منطقی تر است که سرمایه گذار محصول الکترونیکی مستقل مورد نیاز خودروهای مشخص را با نقشه و مشخصات آزمون روشن تعریف کرده باشد، بتواند قطعات حساس را با کیفیت تکرارپذیر تامین کند و برای تعداد فروش مورد انتظار شواهد قابل راستی آزمایی داشته باشد. مزیت اصلی این پروژه اندازه کوچک محصول نیست؛ توان طراحی معتبر، تولید قابل ردیابی و آزمون کامل در مقیاس اقتصادی است.

در پیش امکان سنجی نمونه سال ۲۰۲۶، ظرفیت ۲۴۰ هزار قطعه سالم، ۲۴ نفر اشتغال، ۱۲۰۰ متر مربع زمین و ۷۸۰ متر مربع زیربنا با سرمایه ثابت حدود ۶۵۴ هزار دلار بدون زمین، ۲۳۵ هزار دلار سرمایه در گردش و حدود ۱.۰۲۱ میلیون دلار سرمایه گذاری اولیه با زمین بررسی شد. با فروش فرضی ۱۹۲ هزار قطعه در سال و قیمت ۵.۳۰ دلار، درآمد نمونه حدود ۱.۰۱۸ میلیون دلار است. تمام این اعداد وابسته به فرض های تصریح شده اند و نتیجه تضمین شده هیچ کارخانه ای محسوب نمی شوند.

برای عبور از مرحله ارزیابی اولیه به مطالعه اختصاصی، سه خروجی باید به دست آید:

• نخست، نمونه تایید شده و ماتریس آزمون برای هر خودرو
• دوم، BOM قیمت گذاری شده و پیشنهاد قیمت معتبر ماشین آلات در شرایط تحویل مشخص
• سوم، اطلاعات قابل اتکا درباره میزان مصرف همان کد محصول

تنها پس از آن می توان طراحی خط، جریان نقدی کامل، نرخ بازده سرمایه گذاری، مجوزها و برنامه اجرای پروژه را با دقت مناسب تصمیم گیری نهایی تهیه کرد.

یادداشت اعتبارسنجی: منابع ذکر شده، فقط پشتوانه ادعاهای فنی، مقرراتی و آماری ارجاع داده شده در متن هستند. ظرفیت، بهای مواد، قیمت های تجمیعی ماشین آلات و شاخص های مالی سناریوی ۲۰۲۶، برآورد مطالعاتی اند و از این منابع به عنوان قیمت یا نتیجه رسمی استنباط نشده اند.
