طرح توجیهی تولید بوم لودر

توسط مرتضی بهروزی نژاد
۱۴۰۴/۱۱/۲۳
در طرح صنعتی
طرح تولید بوم لودر

تولید بوم لودر به معنای ساخت مجموعه بازوی باربر لودر و قطعات سازه ای متصل به آن است؛ نه ساخت کل ماشین لودر. بوم در مجموعه جلو، نیروی جک های هیدرولیک را به مکانیزم باکت منتقل می کند و همزمان تحت خمش، پیچش، ضربه و بارگذاری چرخه ای قرار می گیرد. از این رو مزیت یک واحد تولیدی تنها در توان برش و جوشکاری ورق خلاصه نمی شود؛ طراحی هندسه، کنترل اعوجاج، هم محوری سوراخ ها، کیفیت اتصالات جوشی و قابلیت ردیابی مواد تعیین می کند محصول برای نصب روی ماشین واقعی مناسب هست یا خیر.

این مقاله با رویکرد پیش امکان سنجی سال ۲۰۲۶ تنظیم شده است. داده های رسمی تجارت، اطلاعات فنی منتشر شده در استانداردها و منابع صنعتی، و فرض های عددی مطالعاتی از یکدیگر تفکیک شده اند. برای اینکه ارقام با هم سازگار باشند، محاسبات حول یک واحد فرضی با ظرفیت اسمی ۳۰۰ مجموعه بوم متوسط در سال و فروش مبنای ۲۲۵ مجموعه در سال انجام شده است. اعداد سرمایه و قیمت در این سناریو به دلار آمریکا و به قیمت ثابت فرضی ۲۰۲۶ بیان می شوند؛ استعلام قیمت واقعی، مطالعات بازار اختصاصی و مدل مالی بانکی نیستند.

فهرست مطالب
  1. بوم لودر چیست و چه محصولی در کارخانه ساخته می شود؟
  2. معرفی کد آیسیک و کد محصول بوم لودر
  3. کد تعرفه گمرکی و HS Code بوم لودر
  4. بررسی بازار تولید بوم لودر در ایران و ظرفیت تقاضا
  5. مواد اولیه، مشخصات فولاد و زنجیره تامین
  6. فرآیند تولید بوم لودر از طراحی تا تحویل
  7. ماشین آلات و تجهیزات اصلی خط تولید بوم لودر
  8. استانداردها، کنترل کیفیت و الزامات ایمنی بوم لودر
  9. مجوزهای تولید و الزامات شروع بهره برداری
  10. زمین، ساختمان و استقرار خط تولید
  11. نیروی انسانی مورد نیاز واحد
  12. پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید بوم لودر
  13. ریسک های فنی و اجرایی طرح
  14. جمع بندی و گام بعدی برای سرمایه گذار
  15. سؤالات متداول

بوم لودر چیست و چه محصولی در کارخانه ساخته می شود؟

بوم لودر یا Loader Boom بخشی از سازه باربردار در لودر چرخ لاستیکی، لودر زنجیری و برخی مینی لودرها است که به کمک پین ها و جک های هیدرولیک نسبت به شاسی حرکت می کند. بوم با باکت و مکانیزم لینک و راکر یکسان نیست: باکت محل نگهداری ماده، لینک ها اجزای انتقال حرکت و بوم عضو اصلی انتقال بار بین الحاقیه، جک ها و بدنه دستگاه است. محدوده این طرح ساخت بازوی فولادی جوشی، صفحات تقویتی، پایه های اتصال، نشیمن های ماشین کاری شده و در صورت تعریف قرارداد مجموعه پین و بوش است. ساخت جک هیدرولیک، شاسی، موتور و کل لودر در ظرفیت و هزینه این مقاله لحاظ نشده است.

انواع و محدوده فنی محصول

بوم را می توان برای لودرهای سبک، متوسط و سنگین طراحی کرد. تفاوت این خانواده ها صرفا وزن فولاد نیست؛ طول بازو، نوع سینماتیک Z-bar یا parallel linkage، فواصل محور پین ها، فضای حرکت جک، زاویه تخلیه و محدودیت پاکت حرکتی نیز تغییر می کند. بوم جایگزین تنها زمانی قابل استفاده است که ابعاد اتصال، مقاومت و سازگاری با مدل ماشین تایید شده باشد.

گروه محصول ویژگی ساخت وضعیت در سناریوی مبنا
بوم مینی لودر ابعاد جمع و جور، ورق و فیکسچر سبک تر، تیراژ وابسته به مدل خارج از مبنا؛ گزینه توسعه
بوم لودر چرخ لاستیکی متوسط عضو جعبه ای جوشی، پایه جک و مفصل، نیازمند بورینگ دقیق محصول مبنای محاسبات
بوم لودر سنگین معدنی ابعاد و ضخامت بالاتر، جرثقیل و بورینگ بزرگ تر، الزامات خستگی شدیدتر خارج از مبنا؛ سرمایه گذاری مستقل
بوم تعمیراتی یا بازسازی شده ارزیابی ترک و خستگی، روش تعمیر تایید شده و کنترل ابعادی فعالیت مکمل؛ در ظرفیت تولید نو محاسبه نشده

برای سناریوی مبنا فرض شده هر مجموعه کامل پس از ساخت، حدود ۱٫۲۵ تن وزن داشته باشد؛ شامل تقریبا ۱٫۱۷ تن سازه فولادی و حدود ۰٫۰۸ تن بوش، پین و قطعات اتصال. این مقدار «مشخصه عمومی تمام لودرها» نیست؛ عدد تعریف شده برای یک خانواده محصول متوسط است و باید با نقشه ساخت واقعی جایگزین شود.

معیار انتخاب محصول قابل تولید

پیش از خرید دستگاه، لازم است نقشه سه بعدی، شناسنامه قطعه، موقعیت پین ها، پاکت حرکت و بارهای عملیاتی مدل هدف مشخص شود. برای پروژه ای که محصول را به تولیدکننده لودر تحویل می دهد، تاییدیه نمونه اولیه و سازگاری مجموعه در مونتاژ نهایی ضروری است. در تولید قطعه جایگزین نیز اندازه گیری نمونه سالم به تنهایی کافی نیست؛ سایش پین ها و تغییر شکل مجموعه مستعمل ممکن است هندسه اولیه را مخدوش کرده باشد. اختلاف چند میلی متری در فاصله محور مفاصل یا عدم هم محوری می تواند باعث گیرکردن لینک، بارگذاری نامتقارن جک و خرابی زودرس شود.

معرفی کد آیسیک و کد محصول بوم لودر

در سطح طبقه بندی بین المللی ISIC Rev.4، فعالیت ساخت ماشین آلات برای معدن، استخراج و ساختمان ذیل گروه ۲۸۲۴؛ ساخت ماشین آلات معدن، استخراج و ساختمان بررسی می شود. این طبقه در توضیحات رسمی بخش آمار سازمان ملل شامل ساخت لودر و تجهیزات خاکبرداری است (منبع: بخش آمار سازمان ملل؛ طبقه بندی صنعتی ISIC Rev.۴، رده ۲۸۲۴). با این حال، کارخانه ای که صرفا قطعه جوشی بوم می سازد، لزوما با همان عنوان محصولی یک تولیدکننده کامل ماشین طبقه بندی نمی شود. تشخیص کد فعالیت صنعتی، عنوان دقیق محصول و کد اختصاصی سامانه های صنعتی ایران به نوع قرارداد و سطح عملیات واقعی کارخانه بستگی دارد.

کد آیسیک، طبقه فعالیت اقتصادی است؛ در حالی که «کد محصول» شناسه نوع کالای تولیدی در سامانه ذی ربط است. برای بوم لودر به صورت مستقل، در منابع عمومی بررسی شده کد ملی محصول قابل تایید و بدون ابهام به دست نیامد. بنابراین درج یک شماره حدسی در پرونده سرمایه گذاری صحیح نیست. عنوان پیشنهادی برای بررسی اداری «ساخت مجموعه بوم و بازوی لودر و قطعات سازه ای وابسته» است و کد قطعی باید از مرجع صدور جواز و رده بندی به روز دریافت شود.

کد تعرفه گمرکی و HS Code بوم لودر

در نظام هماهنگ جهانی طبقه بندی کالا (HS)، لودرهای جلو به عنوان ماشین کامل ذیل ۸۴۲۹۵۱ قرار می گیرند؛ در مقابل، ردیف ۸۴۳۱۴۹ ذیل قطعات دیگر ماشین آلات مشمول سرفصل های ۸۴۲۶، ۸۴۲۹ و ۸۴۳۰ تعریف می شود. این تفکیک در فهرست رسمی HS ۲۰۲۲ سازمان جهانی گمرک آمده است (منبع: سازمان جهانی گمرک؛ فصل ۸۴ تعرفه هماهنگ HS ۲۰۲۲). بوم کاملِ جداگانه، بسته به شکل عرضه و تشخیص گمرکی، می تواند مشمول بررسی در گروه قطعات مرتبط باشد؛ ولی ادعای قطعی درباره یک زیرردیف هشت یا ده رقمی ایرانی بدون مدارک فنی کالا و تعرفه سال جاری قابل دفاع نیست.

شناسه شش رقمی توصیف کاربرد در تحلیل این طرح
842951 لودرهای جلو به صورت ماشین کامل شاخص غیرمستقیم بازار ماشین میزبان
843149 سایر قطعات تجهیزات گروه های ۸۴۲۶، ۸۴۲۹ و ۸۴۳۰ گروه گسترده قطعات؛ نه آمار اختصاصی بوم
843141 باکت، بیل، چنگک و ابزارهای مشابه مرتبط با ادوات؛ نباید با بوم اشتباه شود

آمار صادرات و واردات کل گروه ۸۴۳۱۴۹ شامل قطعات بسیار متنوعی است. در نتیجه تقسیم ارزش این تعرفه بر یک قیمت فرضی بوم برای محاسبه تعداد بوم مصرفی گمراه کننده خواهد بود. برای برآورد تجارت خود بوم، داده اظهارنامه های تفصیلی، شرح کالا، مدل لودر و وزن خالص محموله لازم است.

بررسی بازار تولید بوم لودر در ایران و ظرفیت تقاضا

بازار این قطعه مشتق از تعداد لودرهای موجود، میزان تولید و مونتاژ لودر، عمر ناوگان، شکست و فرسودگی مجموعه های جلویی و برنامه تامین قطعات یدکی است. برخلاف اقلام مصرفی، هر لودر لزوما هر سال به یک بوم تازه نیاز ندارد. به همین دلیل افزایش واردات لودر را نمی توان مستقیما به فروش معادل بوم تبدیل کرد.

پیشنهاد مطالعه
مطالعه طرح توجیهی تولید لیفتراک برقی را از دست ندهید
💡

داده های قابل استناد واردات ماشین میزبان

بر اساس پایگاه WITS بانک جهانی و اطلاعات تجارت سازمان ملل، واردات گزارش شده ایران در سال ۲۰۲۳ برای کد ۸۴۲۹۵۱ معادل ۵۰۰ دستگاه و حدود ۳۱٫۴۰ میلیون دلار بوده است. از این میزان ۳۲۷ دستگاه با مبدا ثبت شده امارات، ۹۲ دستگاه ترکیه و ۳۸ دستگاه چین گزارش شده است (منبع: بانک جهانی، WITS؛ واردات لودر جلو ایران در سال ۲۰۲۳). تنوع ارزش واحد واردات می تواند از ترکیب مدل، وضعیت کالا و شیوه اظهار ناشی شود؛ بنابراین میانگین ارزش این ردیف معیار قیمت بوم یا حتی یک مدل خاص لودر نیست.

در طرف صادرات ماشین کامل نیز، آمار ثبت شده ایران برای سال ۲۰۲۳ در همین ردیف ۳ دستگاه و حدود ۱۴۲٫۶۶ هزار دلار است؛ این عدد هم به قطعه بوم مربوط نیست (منبع: بانک جهانی، WITS؛ صادرات لودر جلو ایران در سال ۲۰۲۳). عدد قابل اتکای سال ۲۰۲۶ درباره ظرفیت نصب شده بوم سازی، تولید سالانه بوم یا مصرف اختصاصی آن در ایران در منابع عمومی بررسی شده به دست نیامد؛ ارائه رقم قطعی در این قسمت درست نیست.

روش محاسبه تقاضای واقعی بوم

برای برآورد بازار باید سه جزء را از هم تفکیک کرد:

  • بوم لازم برای ماشین های تازه ساخته شده در داخل؛
  • تقاضای تعویض در ناوگان فعال؛
  • و سفارشات سفارشی یا صادراتی.

روش محاسبه می تواند به شکل «تولید لودر در مدل های هدف × ضریب بوم مصرفی به ازای هر لودر» به اضافه «تعداد لودر فعال × نرخ تعویض قابل اثبات» باشد. ضریب نخست معمولا برای یک لودر کامل یک مجموعه اصلی است، اما نرخ تعویض به سن ناوگان، شدت کار، حوادث، کیفیت تعمیرات و موجودی قطعه بستگی دارد و بدون مطالعه میدانی نباید عددگذاری شود.

در سناریوی این مقاله فرض فروش ۲۲۵ بوم متوسط در سال به معنای نیاز به برنامه تامین سفارش معادل ۱۸ تا ۱۹ مجموعه در ماه است. این حجم نسبت به ۵۰۰ دستگاه واردات لودر کامل در یک سال تاریخی بزرگ است؛ بنابراین قبل از تعهد سرمایه گذاری باید قرارداد یا پیش سفارش قابل اعتبار و نیز اطلاعات واقعی ناوگان نصب شده و نیاز تعویض اثبات شود. صرف وجود پروژه های عمرانی دلیل فروش ۲۲۵ بوم نیست.

فرصت صادرات قطعه سازه ای

فروش برون مرزی بوم مستلزم هماهنگی با کاتالوگ و استاندارد مدل مقصد، مدارک جوش و مواد، رواداری ابعادی، امکان ردیابی قطعه و بسته بندی مناسب حمل سنگین است. نزدیکی جغرافیایی به بازارهای منطقه ای به تنهایی مزیت عملی نیست؛ در قطعه ای با ریسک ایمنی بالا، تایید فنی مشتری و هزینه ضمانت و مرجوعی مهم تر از فاصله حمل هستند. برای برآورد درآمد صادراتی این طرح، هیچ مقدار تضمین شده ای در فروش سالانه فرض نشده است.

مواد اولیه، مشخصات فولاد و زنجیره تامین

بارهای متناوب در بوم به انتخاب فولادهای سازه ای قابل جوش، طراحی صحیح مسیر نیرو و روش جوشکاری تایید شده نیاز دارد. برای بخش هایی از سازه می توان فولاد رده S355 مطابق مشخصات مرتبط EN ۱۰۰۲۵ را در مطالعات اولیه بررسی کرد. استفاده از فولادهای مقاومت بالاتر مانند S460 یا S690 تنها پس از تحلیل تنش، ارزیابی چقرمگی، ضخامت قطعه، پیش گرم و شرایط جوشکاری توجیه دارد. جایگزینی فولاد قوی تر بدون بازطراحی الزاما عمر خستگی را افزایش نمی دهد؛ محل تمرکز تنش و کیفیت جزئیات جوش اغلب نقش تعیین کننده تری دارند.

برای نشیمن های پین از قطعات ماشین کاری شده و بوش های مشخصات دار استفاده می شود. گرید نهایی پین و عملیات حرارتی باید مطابق نقشه و شرایط سایش انتخاب شود؛ ذکر یک فولاد مشخص برای تمام مدل ها صحیح نیست. هر ورق باید دارای گواهی آنالیز و خواص مکانیکی، شماره ذوب و امکان رهگیری به سازه نهایی باشد.

موازنه جرم و مواد اولیه سناریوی مبنا

در هر مجموعه فرض شده ۱٫۳۵ تن ورق و قطعات فولادی خریداری شود و پس از برش، ماشین کاری و تولید، ۱٫۱۷ تن سازه فولادی خالص به دست آید. حدود ۰٫۱۸ تن پرت و براده فولادی در هر واحد ایجاد می شود؛ یعنی بازده وزنی این خوراک حدود ۸۶٫۷ درصد است. به سازه خالص حدود ۸۰ کیلوگرم پین، بوش و قطعات اتصال اضافه می شود و وزن خروجی حدود ۱٫۲۵ تن خواهد بود. مقدار پرت قابل فروش به بازیافت کننده از مصرف ناخالص فولاد جدا حساب شده است و درآمد احتمالی آن در فروش محصول لحاظ نشده است.

پیشنهاد مطالعه
مطالعه طرح توجیهی تولید فلزات از بازیافت ضایعات فلزی را از دست ندهید
💡
شاخص مواد به ازای یک بوم در ظرفیت اسمی ۳۰۰ عدد در تولید واقعی ۲۲۵ عدد
ورق و فولاد ورودی ۱٫۳۵ تن ۴۰۵ تن ۳۰۳٫۷۵ تن
فولاد در سازه نهایی ۱٫۱۷ تن ۳۵۱ تن ۲۶۳٫۲۵ تن
پرت و براده فولاد ۰٫۱۸ تن ۵۴ تن ۴۰٫۵ تن
پین، بوش و قطعات اتصال ۰٫۰۸ تن ۲۴ تن ۱۸ تن
وزن محصول نهایی ۱٫۲۵ تن ۳۷۵ تن ۲۸۱٫۲۵ تن

این تراز جرم یک فرض مطالعاتی برای خانواده بوم متوسط است، نه تراز اندازه گیری شده یک کارخانه. ورق های خریداری شده باید به لحاظ ضخامت، عرض، نرخ پرت چیدمان برش و قابلیت تامین در ایران بررسی شوند. در مدل مالی، قیمت تحویلی فولاد به محل کارخانه ۱٬۴۰۰ دلار به ازای هر تن فرض شده است. این عدد قیمت رسمی بازار امروز نیست و صرفا متغیر بودجه بندی سناریو است؛ قیمت واقعی باید بر اساس گرید، ضخامت، مبدا، هزینه حمل و شرایط پرداخت جایگزین شود.

فرآیند تولید بوم لودر از طراحی تا تحویل

منطق خط تولید از طراحی و آماده سازی مدارک شروع می شود، به برش و شکل دهی قطعات، مونتاژ و جوشکاری سازه، اصلاح اعوجاج، بورینگ دقیق سوراخ های مفصلی، نصب بوش، آزمون، آماده سازی سطح و پوشش نهایی می رسد. در کارخانه بوم سازی باید حداقل دو جریان به صورت هماهنگ پیش بروند: «جریان قطعات ورقی تا سازه جوشی» و «جریان قطعات ماشین کاری شده، بوش و پین تا مونتاژ نهایی». نتیجه این دو جریان در ایستگاه کنترل هندسی و تحویل به هم می رسد.

۱. مهندسی محصول و اعتبارسنجی طراحی

ابتدا مدل سه بعدی، نقشه قطعات، لیست مواد (BOM)، نقشه های ساخت و کنترل ابعادی تهیه می شود. تحلیل المان محدود باید حالت های باربرداری، برخورد با توده مصالح، انتقال بار نامتقارن، پیچش مجموعه و خستگی را پوشش دهد. نیروهای ورودی از بارهای تعریف شده در مکانیزم لودر و سینماتیک جک ها به دست می آیند، نه از یک ضریب عمومی ثابت برای تمام ماشین ها. محدوده تنش مجاز، عمر هدف و ضرایب ایمنی باید با شرایط واقعی ماشین و استانداردهای مرتبط هم خوان باشد.

ساخت یک نمونه اولیه بدون تایید مدارک جوش، اندازه گیری مفاصل و آزمون عملکردی کافی نیست. در نمونه باید تداخل مسیر حرکت، تغییر شکل تحت بار، دسترسی به گریس خورها و قابلیت تعویض پین ها بررسی شود. تغییر طراحی پس از آزمون باید در نقشه و فیکسچر تولیدی ثبت شود تا نمونه تایید شده با تولید سری متفاوت نشود.

۲. کنترل ورودی، برش و نشانه گذاری

ورق ها بر اساس شماره ذوب، ضخامت و گواهی کیفیت دریافت می شوند و با چیدمان نرم افزاری روی میز CNC برش می خورند. برای ورق های ضخیم می توان برش پلاسما یا هواگاز را متناسب با ضخامت و خواسته لبه انتخاب کرد. کنترل تاب ورق، ناحیه متاثر از حرارت، عمود بودن لبه و تلرانس برش در کیفیت مراحل بعد تاثیر مستقیم دارد. قطعات حساس باید پس از برش، شماره گذاری شوند تا مسیر ردیابی تا بوم نهایی حفظ شود.

۳. آماده سازی لبه و فرم دهی

لبه های اتصال طبق دستورالعمل جوش پخ زنی، سنگ زنی و تمیزکاری می شوند. خم کاری قطعات جعبه ای باید با کنترل برگشت فنری، حداقل شعاع خم مناسب گرید فولاد و ظرفیت واقعی پرس انجام گیرد. یک اختراع ثبت شده درباره روش ساخت بوم لودر، شکل دهی ورق به مقطع جعبه ای و سپس جوش خط اتصال را تشریح می کند؛ این مثال امکان فناوری را نشان می دهد، ولی به معنی برتری قطعی آن برای تمام طرح های بوم یا آزاد بودن بهره برداری تجاری از حقوق مالکیت فکری نیست (منبع: پایگاه ثبت اختراعات گوگل؛ روش ساخت بوم لودر KR101714422B1).

۴. مونتاژ اولیه در فیکسچر و خال جوش

صفحات جانبی، تقویت کننده های داخلی، گوشواره های مفصل و پایه جک در فیکسچر قرار می گیرند. مهم ترین کار فیکسچر، تثبیت موقعیت نسبی قطعات تا پایان توالی جوش است. کنترل فاصله دو بازو، محور مفاصل، راستای گوشواره ها و درز ریشه پیش از خال جوش انجام می شود. اگر هندسه اولیه انحراف داشته باشد، بورینگ نهایی فقط بخشی از خطا را اصلاح می کند و ممکن است ضخامت دیواره بوش یا هم راستایی سیستم از محدوده خارج شود.

۵. جوشکاری اصلی و مدیریت اعوجاج

برای بوم فولادی متوسط می توان فرآیندهای GMAW/MAG یا FCAW را بر اساس ضخامت، وضعیت جوش و امکان دسترسی بررسی کرد. انتخاب سیم، گاز محافظ، دمای پیش گرم، دمای بین پاسی، توالی پاس ها و میزان حرارت ورودی تابع فولاد و دستورالعمل تایید شده است. ترتیب متقارن جوش و استفاده از فیکسچر چرخان برای کاهش اعوجاج ضروری است؛ اما محکم بستن بیش از حد نیز می تواند تنش پسماند را افزایش دهد.

اعتبارسنجی روش جوشکاری با WPS و WPQR و آزمون طبق چارچوب ISO ۱۵۶۱۴-۱ انجام می شود (منبع: سازمان بین المللی استانداردسازی؛ تایید روش جوشکاری ISO ۱۵۶۱۴-۱:۲۰۱۷). ظرفیت جوشکاری را بر اساس «نرخ واقعی رسوب فلز جوش، زمان قوس روشن، زمان تغییر وضعیت، تعویض فیکسچر و اصلاحات» حساب می کنند، نه فقط آمپر نامی منبع جوش. مثلا اگر هر بوم به حدود ۱۰ ساعت زمان اشغال یکی از دو سلول جوش نیاز داشته باشد، با ۲٬۰۰۰ ساعت کار تقویمی و بهره وری ۷۵ درصد، دو سلول نظریه توان تکمیل حدود ۳۰۰ مجموعه در سال را خواهند داشت. این نمونه برای بالانس خط است و به تست زمان سنجی نیاز دارد.

۶. اصلاح سازه و بورینگ مفاصل

پس از اتمام جوش و سرد شدن کنترل شده، ابعاد سازه نسبت به نقاط مرجع اندازه گیری می شود. سوراخ های اصلی مفصل و نشیمن بوش باید با رعایت فاصله محوری و هم محوری نهایی ماشین کاری شوند. بورینگ پس از جوشکاری معمولا در قطعات سنگین مزیت مهمی دارد، زیرا تغییر شکل جوش می تواند سوراخ های ماشین کاری شده پیش از مونتاژ را از هم راستایی خارج کند. انتخاب بورینگ افقی یا ماشین متحرک ویژه با توجه به جرم، ابعاد، بازه حرکت محورها و دقت خواسته شده انجام می شود.

برای نمونه ظرفیت، ۵ ساعت زمان اشغال بورینگ برای هر مجموعه و دسترسی موثر ۱٬۵۰۰ ساعت در سال فرض می شود؛ حاصل آن ۳۰۰ مجموعه در سال است. این مرحله یکی از گلوگاه های محتمل سناریوی مبناست. اگر پیچیدگی هندسه زمان بورینگ را به ۷ ساعت برساند، ظرفیت موثر همان ایستگاه حدود ۲۱۴ مجموعه می شود؛ بنابراین ماشین و ابزارگیر باید با زمان سنجی واقعی انتخاب شوند.

۷. نصب بوش و پین و کنترل مونتاژ

در نصب بوش لازم است میزان تداخل، عمود بودن سطوح و وضعیت روغن کاری و آب بندی کنترل شود. پرس بوش بدون ابزار راهنما خطر بیضی شدن سوراخ یا آسیب به لایه سطحی را افزایش می دهد. لقی پین نسبت به بوش و راستای محورهای چپ و راست تابع نقشه مدل مشخص است؛ اعلام یک عدد عمومی میلی متری برای تمام برندها درست نیست. در صورت قرار گرفتن جک یا لینک در مجموعه تحویلی، آزمون حرکت بدون تداخل و ثبت ابعاد تحویل الزامی است.

۸. کنترل نهایی، آماده سازی سطح و رنگ

پیش از پوشش، کنترل چشمی کل سازه، بازرسی جوش های بحرانی با آزمون غیرمخرب مصوب و اندازه گیری مختصات مفاصل انجام می شود. آماده سازی سطح با ساچمه پاشی یا روش مناسب دیگر و سپس رنگ ضدخوردگی مطابق شرایط محیط بهره برداری صورت می گیرد. ضخامت فیلم خشک، چسبندگی پوشش و بسته بندی نقاط ماشین کاری شده باید کنترل شود تا رنگ وارد سطح عملکردی بوش و پین نشود. در پایان، پلاک شناسه قطعه، شماره سریال، نقشه نسخه ساخت و گزارش کنترل کیفیت به مجموعه پیوست می شوند.

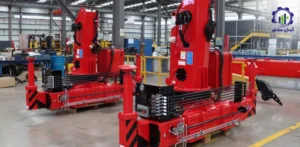

ماشین آلات و تجهیزات اصلی خط تولید بوم لودر

تجهیزات باید برای بزرگ ترین ابعاد و جرم محصول تعریف شده انتخاب شوند، نه برای ظرفیت میانگین. در این پروژه اولویت با ماشین های سازگار با چند نقشه بوم متوسط و فیکسچرهای قابل تعویض است. اتوماسیون کامل رباتیک زمانی توجیه بیشتری دارد که تکرارپذیری قطعات، تعداد مدل ها و نرخ تولید اجازه بهره برداری مناسب از ربات را بدهد. یک نمونه واقعی صنعتی از ترکیب جوشکاری رباتیک، فیکسچر هیدرولیکی و ثبت ردیابی برای چندین مدل بوم و بازو گزارش شده است (منبع: شرکت ای جی آر رباتیکس؛ مطالعه موردی جوشکاری رباتیک بوم و بازو)؛ اما این فناوری الزام همگانی کارخانه های با تیراژ پایین نیست.

تجهیز یا بسته تجهیز نقش و معیار انتخاب بودجه فرضی مبنا، هزار دلار
میز برش CNC پلاسما/هواگاز با تهویه دقت برش و پوشش ابعاد ورق ۵۵
پرس برک یا تجهیزات فرم دهی متناسب نقشه ضخامت، طول خم، تناژ و برگشت فنری ۸۵
دو سلول جوشکاری و منابع جوش دسترسی سازه، Duty cycle و نرخ رسوب واقعی ۱۱۰
فیکسچرها، پوزیشنرها و ابزار مونتاژ تکرارپذیری هندسه و کاهش اعوجاج ۶۵
بورینگ افقی CNC یا ماشین معادل فاصله سوراخ ها، هم محوری و ابعاد کارگیر ۱۳۵
ماشین های جانبی سوراخ کاری و تراش ساخت یا اصلاح قطعات اتصال و پین ۵۰
شات بلاست یا تجهیز آماده سازی سطح ابعاد قطعه و درجه تمیزی هدف ۴۵
کابین رنگ و تجهیزات پوشش کنترل آلودگی و یکنواختی پوشش ۴۸
جرثقیل سقفی و جابه جایی داخلی بار مجاز، ارتفاع زیر قلاب و طول دهانه ۱۱۵
تجهیزات اندازه گیری و آزمون غیرمخرب نقاط بحرانی جوش و مفاصل ۳۰
ابزارآلات، تعمیرگاه و تجهیزات کمکی نگهداری، ابزار برش و مونتاژ ۵۵
جمع بودجه تجهیزات صرفا برآورد مطالعاتی یک خط ترکیبی ۷۹۳

برای سنجش مرتبه هزینه ماشین آلات، یک دستگاه بورینگ افقی نیمه اتوماتیک مدل TPX6111B در فهرست شرکت دالیان شین شیانگ حدود ۷۰٬۱۵۰ تا ۷۲٬۵۰۱ دلار قیمت گذاری شده است (منبع: شرکت دالیان شین شیانگ؛ مشخصات و قیمت فهرستی بورینگ افقی TPX6111B). این دستگاه با بورینگ CNC مفروض در سناریوی سرمایه گذاری همسان نیست. همچنین دستگاه شات بلاست غلتکی Q69H ساخت شرکت چینگدائو پوهوآ در یک فهرست فروش با قیمت ۴۰٬۰۰۰ تا ۶۰٬۰۰۰ دلار عرضه شده است (منبع: شرکت چینگدائو پوهوآ؛ مشخصات و قیمت فهرستی شات بلاست Q69H). این قیمت ها نمونه های فهرستی بازار هستند، نه استعلام رسمی یا نرخ تحویل در ایران؛ ظرفیت دستگاه، کورس کار، ابعاد قطعه، حمل، نصب و خدمات باید جداگانه بررسی شوند.

بالانس خط و نقاط گلوگاهی

در ظرفیت ۳۰۰ بوم، ۲۵۰ روز کاری و یک شیفت هشت ساعته، نیاز خروجی خط حدود ۱٫۲ بوم در روز یا به طور متوسط یک بوم در ۶ ساعت و ۴۰ دقیقه زمان تقویمی شیفت است. این عدد با زمان عملیات مستقیم روی هر بوم یکسان نیست، زیرا چند قطعه و چند ایستگاه همزمان در خط حضور دارند. برای تحقق این خروجی، دو سلول جوش در کنار یک مرکز بورینگ که ظرفیت موثر آن ۳۰۰ عدد در سال تعریف شده، در مدل قرار داده شده است.

ظرفیت بورینگ = ۲٬۰۰۰ ساعت × ۷۵٪ زمان موثر ÷ ۵ ساعت به ازای بوم = ۳۰۰ عدد در سال. ظرفیت دو سلول جوش = ۲ × ۲٬۰۰۰ × ۷۵٪ ÷ ۱۰ = ۳۰۰ عدد در سال. چیدمان نباید صرفا با اعداد برابر طراحی شود؛ توقف ماشین، تغییر مدل، بازرسی و قطعات مردود می توانند هر کدام ظرفیت را کاهش دهند. برنامه عملی باید ذخیره زمانی و امکان برون سپاری کوتاه مدت عملیات مشخص داشته باشد.

استانداردها، کنترل کیفیت و الزامات ایمنی بوم لودر

استانداردهای ماشین کامل و استانداردهای فرآیند ساخت دو نقش متفاوت دارند. ISO 20474-3:2017 الزامات ایمنی ویژه لودرها را در کنار الزامات عمومی ماشین آلات خاکبرداری مشخص می کند (منبع: سازمان بین المللی استانداردسازی؛ الزامات ایمنی لودر ISO ۲۰۴۷۴-۳:۲۰۱۷). ISO 14397-1:2007 به روش تعیین ظرفیت کاری نامی و تایید بار واژگونی در لودر و بکهو لودر مربوط است (منبع: سازمان بین المللی استانداردسازی؛ ظرفیت کاری و بار واژگونی لودر ISO ۱۴۳۹۷-۱:۲۰۰۷)؛ این استاندارد «مجوز مستقل تحمل بار یک بوم جدا شده از ماشین» محسوب نمی شود. طراح قطعه باید اثر بوم را در مجموعه ماشین بررسی کند.

برای سازه جوشی، ISO 5817:2023 سطوح کیفیت ناپیوستگی های جوش ذوبی را تعیین می کند (منبع: سازمان بین المللی استانداردسازی؛ سطوح کیفیت ناپیوستگی جوش ISO ۵۸۱۷:۲۰۲۳) و استاندارد ISO ۱۵۶۱۴-۱ چارچوب تایید روش جوش را پوشش می دهد (منبع: سازمان بین المللی استانداردسازی؛ تایید روش جوشکاری ISO ۱۵۶۱۴-۱:۲۰۱۷). سطح پذیرش جوش، دامنه آزمون غیرمخرب و روش کنترل ابعاد باید در سند فنی محصول تعیین شود؛ انتخاب سطح B برای تمام جوش ها بدون تحلیل ریسک ضرورت ندارد. گواهی فولاد، صلاحیت جوشکار، WPS تایید شده، نتایج VT و در نقاط منتخب MT/UT، گزارش ماشین کاری و گزارش مونتاژ باید در پرونده هر مجموعه ثبت شود.

برنامه بازرسی و نقاط توقف کیفیت

  • نقطه توقف نخست، تایید ورق و قطعات خریداری شده است.
  • نقطه دوم بعد از برش و پیش از بسته شدن مقطع جعبه ای قرار دارد، زیرا بعضی سطوح پس از مونتاژ دیگر قابل مشاهده نیستند.
  • نقطه سوم، تایید جوش و اعوجاج پیش از بورینگ؛
  • نقطه چهارم، بازرسی مختصات سوراخ ها و قطر نشیمن ها؛
  • و نقطه پنجم، کنترل نهایی قبل از رنگ و ارسال است.

شاخص های قابل پایش شامل موارد زیر است:

  • نرخ تعمیر جوش
  • درصد عدم انطباق ابعادی
  • ساعت بورینگ واقعی
  • پرت ورق
  • زمان تحویل
  • هزینه گارانتی

در بخش ایمنی، حفاظت از جوشکاری و اشعه، تهویه دود، حمل بار آویخته، سقوط قطعه از فیکسچر، تماس با لبه های تیز و عملیات رنگ کاری باید در ارزیابی ریسک لحاظ شود. ظرفیت جرثقیل و تجهیزات بلند کردن باید با جرم بیشینه محصول و فیکسچر و با مسیر واقعی حمل تطبیق داشته باشد. تجهیزات اضطراری و تمهیدات محیط زیستی باید متناسب با روش برش، ساچمه پاشی و رنگ انتخاب شوند.

مجوزهای تولید و الزامات شروع بهره برداری

برای احداث واحد صنعتی در ایران، ابتدا موضوع فعالیت و محصول باید در سامانه ها و مراجع معتبر صدور مجوز صنعتی بررسی شود. صدور جواز تاسیس، الزامات استقرار صنعتی، تاییدیه های محیط زیست و سپس پروانه بهره برداری بسته به محل و ماهیت فعالیت تعیین می شود. فهرست نهایی مجوزها را نباید از روی یک پروژه مشابه کپی کرد؛ زیرا انجام رنگ صنعتی، شات بلاست یا عملیات حرارتی در داخل کارخانه می تواند الزامات اجرایی متفاوتی ایجاد کند.

علاوه بر پروانه واحد، تولید قطعه بحرانی لودر بدون مدارک فنی قابل اتکا ممکن است از نظر قراردادی قابل پذیرش نباشد. داشتن مدارک فرایند جوش، گواهی مواد، نقشه کنترل ابعادی، شماره سریال و دستورالعمل بازرسی، بخشی از صلاحیت تامین قطعه است. اخذ گواهینامه های مدیریتی به تنهایی جایگزین آزمون محصول و پذیرش فنی مشتری نمی شود.

زمین، ساختمان و استقرار خط تولید

در سناریوی ۳۰۰ بوم در سال، زمین حدود ۴٬۲۰۰ متر مربع و زیربنای مسقف حدود ۲٬۰۰۰ متر مربع فرض شده است. از زیربنای تقریبی می توان حدود ۱٬۱۵۰ متر مربع برای سالن برش، مونتاژ، جوش و ماشین کاری، ۳۵۰ متر مربع برای نگهداری ورق و قطعات، ۳۰۰ متر مربع برای آماده سازی نهایی و محصول، و ۲۰۰ متر مربع برای کنترل کیفیت، تعمیرگاه و امور پشتیبان در نظر گرفت. این تقسیم بندی تنها برای تخمین مساحت است و بر اساس نقشه جانمایی واقعی باید اصلاح شود.

مهم ترین محدودیت فضایی این صنعت صرف مساحت کف نیست؛ مسیر حرکت جرثقیل، دهانه سالن، ارتفاع آزاد زیر قلاب، محل ورود ورق بلند، فضای گردش سازه در پوزیشنر و امکان دسترسی به ماشین بورینگ است. در جانمایی باید جداسازی جریان قطعات کثیف و تمیز، محل ایمن بازرسی و مسیر بارگیری قطعات ۳ تا ۵ متری بررسی شود. کف سالن در نقاط استقرار بورینگ و جرثقیل نیازمند بررسی ژئوتکنیک و طراحی فونداسیون ویژه است. وجود مساحت ۴٬۲۰۰ متر مربع، تایید مهندسی سایت محسوب نمی شود.

نیروی انسانی مورد نیاز واحد

برای یک شیفت و ترکیب تجهیزات فرض شده، حدود ۳۶ نفر نیروی مستقیم و پشتیبان در سناریوی مبنا منظور شده است. هسته این گروه را تکنسین های برش و فرم دهی، مونتاژکاران سازه، جوشکاران تایید صلاحیت شده، اپراتور بورینگ و کارشناس ساخت تشکیل می دهند. تیم کنترل کیفیت باید توان خواندن نقشه ابعادی، کنترل جوش، مستندسازی و نظارت بر مواد را داشته باشد. تعمیرکار مکانیک و برق، مسئول انبار قطعات سنگین و نیروی اداری و برنامه ریزی نیز لازم هستند.

بزرگ ترین ریسک نیروی انسانی صرف تعداد پرسنل نیست؛ کمبود جوشکار سنگین و اپراتور بورینگ ماهر باعث افزایش تعمیرات، ضایعات و توقف خط می شود. برای حفظ کیفیت باید آموزش روی نقشه مشخص، تایید صلاحیت اپراتور و ثبت عملکرد نمونه اولیه در برنامه راه اندازی پیش بینی شود. برآورد ۳۶ نفر بدون زمان سنجی و تعیین سطح برون سپاری نباید به عنوان چارت قطعی استخدام استفاده شود.

پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید بوم لودر

پیش بینی مالی این بخش یک سناریوی محاسباتی در قیمت ثابت دلار آمریکا، مرجع اکتبر ۲۰۲۶ است؛ نه ارزش بازار اندازه گیری شده و نه پیشنهاد قیمت فروش واقعی. سناریو ساخت بوم فولادی لودر متوسط با خط برش، دو سلول جوش، بورینگ افقی و پوشش نهایی را پوشش می دهد. زمین خریداری می شود، بهره برداری یک شیفت است، ظرفیت اسمی ۳۰۰ مجموعه در سال و سطح فروش در سال مبنا ۷۵ درصد ظرفیت، برابر ۲۲۵ مجموعه فرض شده است. مالیات، تامین مالی، بهره، استهلاک و جریان نقد سال های آینده برای محاسبه IRR/NPV در داده های موجود تایید نشده اند؛ بنابراین این شاخص ها به صورت ساختگی درج نشده اند.

سرمایه ثابت مورد نیاز

با مفروضات خرید ۴٬۲۰۰ متر مربع زمین با نرخ نمونه ۳۰ دلار برای هر متر مربع و ساخت ۲٬۰۰۰ متر مربع زیربنا با هزینه نمونه ۲۳۵ دلار برای هر متر مربع، زمین حدود ۱۲۶ هزار دلار و ساختمان حدود ۴۷۰ هزار دلار برآورد می شود. هر دو نرخ، فرض قیمت برای مدل نمونه هستند و به هیچ وجه نرخ استعلام شده شهرک صنعتی معین نیستند. رقم ماشین آلات و تجهیزات اصلی از جمع بسته های تجهیز جدول قبلی ۷۹۳ هزار دلار است؛ نصب، زیرساخت و هزینه های پیش از بهره برداری مستقل از آن منظور شده اند.

سرفصل سرمایه ثابت هزینه سناریو، هزار دلار ماهیت عدد
زمین ۱۲۶ فرض ۴٬۲۰۰ متر مربع × ۳۰ دلار
ساختمان و سالن ۴۷۰ فرض ۲٬۰۰۰ متر مربع × ۲۳۵ دلار
بسته ماشین آلات و ابزار اصلی ۷۹۳ برآورد تجمیعی تجهیزات
محوطه و مسیرهای صنعتی ۶۵ فرض مهندسی
ملزومات ایمنی و شبکه های داخلی ۸۵ فرض مهندسی
حمل سنگین، نصب و راه اندازی ۸۵ فرض مطالعاتی
مهندسی، آزمایش نمونه و هزینه های قبل از بهره برداری ۵۵ فرض مطالعاتی
ذخیره پیش بینی نشده ۱۶۰ ذخیره تقریبی پروژه
جمع سرمایه ثابت با زمین ۱٬۸۳۹ جمع محاسباتی
جمع سرمایه ثابت بدون زمین ۱٬۷۱۳ جمع محاسباتی

تفاوت ۷۹۳ هزار دلار قیمت بسته تجهیزات با ۱٫۸۳۹ میلیون دلار سرمایه ثابت کل نشان می دهد استناد به قیمت یک دستگاه یا جمع ماشین آلات برای برآورد هزینه راه اندازی نادرست است. همچنین اگر عملیات رنگ یا بخشی از بورینگ برون سپاری شود، هم سرمایه ثابت و هم ساختار هزینه عملیاتی تغییر می کند. برآورد دقیق باید برای گزینه خرید نو یا کارکرده ماشین، تامین داخلی فیکسچر و میزان سفارشی سازی انجام شود.

سرمایه در گردش مورد نیاز

سرمایه در گردش از چرخه واقعی عملیات و وصول وجه ناشی می شود. برای سال مبنا مصرف فولاد ۳۰۳٫۷۵ تن با نرخ بودجه ای ۱٬۴۰۰ دلار، ارزش خرید فولاد حدود ۴۲۵٬۲۵۰ دلار در سال است. موجودی دو ماهه فولاد حدود ۷۰٬۸۷۵ دلار منابع نقدی درگیر می کند. موجودی دو ماهه پین و بوش با فرض مصرف سالانه ۱۰۸٬۰۰۰ دلار حدود ۱۸٬۰۰۰ دلار و موجودی سایر اقلام حدود ۲۵٬۰۰۰ دلار فرض می شود.

علاوه بر آن، گردش کالای در جریان ساخت با پوشش تقریبی ۲۰ روز هزینه متغیر سالانه حدود ۶۳٬۰۰۰ دلار و موجودی محصول ساخته شده معادل ۱۵ روز هزینه متغیر حدود ۴۷٬۲۵۰ دلار منظور شده است. در فرض فروش سالانه ۱٫۸ میلیون دلار و دوره وصول ۶۰ روز بر مبنای سال مالی ۳۶۰ روزه، مطالبات مشتریان به ۳۰۰٬۰۰۰ دلار می رسد. ذخیره وجه نقد عملیاتی ۳۵٬۰۰۰ دلار و اعتبار تامین کنندگان در حد ۵۴٬۳۷۵ دلار از نیاز ناخالص کسر می شود. در نتیجه سرمایه در گردش خالص سناریو حدود ۵۰۴٬۷۵۰ دلار، گرد شده به ۵۰۵ هزار دلار است. این مقدار با روش «درصد ثابت از سرمایه ثابت» تعیین نشده و به زمان تامین قطعات و قراردادهای پرداخت حساس است؛ در نسخه اجرایی باید از چرخه نقد واقعی تایید شود.

سرمایه گذاری اولیه و برنامه مصرف منابع

با جمع سرمایه ثابت ۱٬۸۳۹٬۰۰۰ دلار و سرمایه در گردش حدود ۵۰۵٬۰۰۰ دلار، سرمایه گذاری اولیه نمونه به حدود ۲٬۳۴۴٬۰۰۰ دلار آمریکا می رسد. سهم سرمایه ثابت حدود ۷۸٫۵ درصد و سهم سرمایه در گردش حدود ۲۱٫۵ درصد است. این عدد شامل خرید خود لودر، موجودی ماشین کامل و سرمایه توسعه محصول سنگین معدنی نیست. برای جلوگیری از دقت کاذب، بودجه تصمیم گیری مقدماتی بهتر است در محدوده حدود ۲٫۳ میلیون دلار بیان شود و سپس با پیش فاکتور معتبر اصلاح گردد.

برآورد فروش و هزینه تولید در سناریوی مبنا

برای هر مجموعه متوسط، قیمت فروش نمونه ۸٬۰۰۰ دلار فرض شده است؛ این قیمت نقل قول بازار یا نرخ تضمینی مشتری نیست. در سطح تحویل ۲۲۵ مجموعه، درآمد محاسباتی برابر ۱٬۸۰۰٬۰۰۰ دلار در سال است. از فروش ظرفیت اسمی ۳۰۰ مجموعه استفاده نشده، زیرا دستیابی به آن در نخستین دوره بهره برداری اثبات نشده است.

هزینه متغیر هر واحد ۳٬۵۰۰ دلار فرض شده که از حدود ۱٬۸۹۰ دلار فولاد خام، ۴۸۰ دلار پین و بوش، ۱۴۵ دلار مصرف جوش، ۱۶۵ دلار آماده سازی سطح و پوشش، ۲۲۰ دلار عملیات و اقلام جانبی، ۳۵۰ دلار حمل و مصرف متغیر دیگر و ۲۵۰ دلار دستمزد یا فعالیت مستقیم متغیر تشکیل می شود. جمع این اقلام ۳٬۵۰۰ دلار است. در سطح ۲۲۵ مجموعه، هزینه متغیر سالانه ۷۸۷٬۵۰۰ دلار برآورد می شود. هزینه ثابت نقدی تولید، حقوق ثابت، تعمیرات، کنترل کیفیت و هزینه های پشتیبانی در این مدل ۶۱۰٬۰۰۰ دلار در سال فرض شده است.

از این رو مازاد عملیاتی پیش از بهره، مالیات، استهلاک و کاهش ارزش دارایی ها (EBITDA تقریبی در تعریف این مدل) ۴۰۲٬۵۰۰ دلار در سال، یعنی حدود ۲۲٫۴ درصد فروش حاصل می شود. این رقم سود خالص، بازده تضمین شده یا شاخص قابل اتکای وام بانکی نیست. برای ارزیابی معتبر NPV و IRR باید برنامه چندساله تولید، قیمت گذاری تاییدشده، مالیات، استهلاک، زمان احداث، دوره تعویض تجهیزات، هزینه تامین مالی و جریان نقد سرمایه در گردش مشخص باشد؛ عددی برای این شاخص ها بدون این ورودی ها ارائه نمی شود.

شاخص های کلیدی پیش امکان سنجی

شاخص مقدار سناریوی مبنا
سال و ارز مبنا ۲۰۲۶، دلار آمریکا
ظرفیت اسمی خط ۳۰۰ مجموعه در سال
فروش مبنای سال ۲۲۵ مجموعه؛ بهره برداری ۷۵٪
روز کاری و شیفت ۲۵۰ روز؛ یک شیفت ۸ ساعته
وزن فرضی محصول ۱٫۲۵ تن در هر مجموعه
ورق فولادی مصرفی در تولید واقعی ۳۰۳٫۷۵ تن در سال
زمین ۴٬۲۰۰ متر مربع
زیربنای مسقف ۲٬۰۰۰ متر مربع
اشتغال مستقیم و پشتیبان حدود ۳۶ نفر
بسته تجهیزات اصلی ۷۹۳ هزار دلار
سرمایه ثابت با زمین ۱٫۸۳۹ میلیون دلار
سرمایه در گردش حدود ۰٫۵۰۵ میلیون دلار
سرمایه گذاری اولیه حدود ۲٫۳۴۴ میلیون دلار
فروش سالانه فرضی ۱٫۸ میلیون دلار

پیش شرط های پذیرش سرمایه گذاری

تصمیم سرمایه گذاری باید حداقل بر مبنای موارد زیر انجام شود:

  • تایید هندسه و نقشه یک خانواده بوم
  • زمان سنجی واقعی سلول جوش و بورینگ
  • نمونه اولیه تایید شده
  • پیش فاکتور به روز ماشین آلات
  • قیمت خرید فولاد با گرید و ضخامت مشخص
  • امکان تامین پین و بوش
  • شواهد قابل اتکای سفارش مشتری

ضعف در هر کدام از این موارد می تواند برنامه ۳۰۰ مجموعه را غیرقابل اجرا کند. سناریوی عددی نشان می دهد چه داده هایی باید از میدان جمع شوند؛ خود این سناریو جایگزین داده های میدان نیست.

گام بعدی برای تصمیم سرمایه گذاری
اعداد مقاله، نقطه شروع هستند؛ تصمیم نهایی باید اختصاصی باشد
اعداد، هزینه ها، ظرفیت ها و شاخص های مالی این مقاله برای شناخت اولیه و مقایسه سناریوها ارائه شده اند و نباید به تنهایی مبنای سرمایه گذاری واقعی قرار گیرند. برای تصمیم اجرایی، مفروضات پروژه باید با اطلاعات روز و شرایط واقعی شما دوباره محاسبه شوند.
✓محل اجرای پروژه✓ظرفیت و مقیاس واقعی✓قیمت روز ماشین آلات و تجهیزات✓مواد اولیه و زنجیره تامین✓زمین، ساختمان و زیرساخت✓تامین مالی و بازار هدف
iدر ارزیابی اختصاصی «تولید بوم لودر»، اطلاعات واقعی پروژه شما جایگزین اعداد و فرضیات نمونه می شود.
ارزیابی متناسب با پروژه شماتولید بوم لودر
محل اجرا، ظرفیت، فناوری، تامین مالی و بازار هدف قبل از تصمیم نهایی بررسی می شوند.
ارزیابی اختصاصی پروژه←ثبت اولیه اطلاعات در فرم ارزیابی سرمایه گذاری

ریسک های فنی و اجرایی طرح

نخستین ریسک، ناهمخوانی فنی با مدل لودر است. اگر هندسه مفاصل یا مقاومت سازه در تطابق با دستگاه هدف بررسی نشده باشد، حتی جوش ظاهرا سالم هم قطعه قابل فروش ایجاد نمی کند. ریسک دوم، ترک خستگی در پیرامون جوش های بحرانی و گوشواره هاست که ممکن است در آزمایش اولیه دیده نشود؛ کنترل آن به طراحی تفصیلی، جزئیات اتصال، آزمون غیرمخرب و ارزیابی شرایط چرخه ای وابسته است.

ریسک سوم، گلوگاه بورینگ و اعوجاج جوشی است. تغییر مدل محصول می تواند زمان ستاپ و فیکسچر را بالا ببرد و خروجی برنامه ریزی شده را کاهش دهد. ریسک چهارم، تامین فولاد گرید مشخص، بوش و پین مطابق نقشه و قطعات یدکی دستگاه ها است. خرید ورق ارزان بدون گواهی مواد می تواند در نهایت هزینه تعمیر و مرجوعی بیشتری از صرفه جویی اولیه ایجاد کند.

از منظر اقتصادی، صرف داشتن کارگاه سازه سنگین تضمین کننده سفارش کافی نیست. برای این نوع محصول، پذیرش نمونه، پایدار بودن مشخصات تحویل و توان پاسخ به سفارش های تکرارشونده تعیین کننده است. پیش از تخصیص سرمایه عمده به ماشین بورینگ، باید نیاز واقعی به تولید داخلی این ابعاد قطعه و نرخ سفارش قابل تحقق اثبات شود. این ملاحظات به معنای ارائه نتیجه قطعی سودآوری یا عدم سودآوری پروژه نیستند.

جمع بندی و گام بعدی برای سرمایه گذار

کارخانه تولید بوم لودر یک واحد تخصصی ساخت سازه های فولادی دقیق است که ترکیب طراحی مکانیکی، ساخت ورق، جوشکاری مهندسی و ماشین کاری نشیمن های مفصل را می طلبد. در سناریوی مطالعاتی ۲۰۲۶، ظرفیت اسمی ۳۰۰ مجموعه بوم متوسط، فروش مبنای ۲۲۵ مجموعه، مصرف حدود ۳۰۴ تن ورق فولادی در سال واقعی و سرمایه گذاری اولیه نزدیک ۲٫۳۴ میلیون دلار به دست آمده است. همه این اعداد به خانواده محصول مفروض وابسته هستند و نباید برای بوم مینی لودر یا لودر فوق سنگین بدون مدل سازی مجدد استفاده شوند.

بهترین توالی تصمیم آن است که ابتدا محصول و نقشه فنی با مشتری هدف نهایی شود، سپس نمونه اولیه و برنامه کنترل کیفیت اعتبارسنجی گردد و پس از آن قیمت ماشین آلات، استقرار خط و مدل مالی اختصاصی تهیه شود. طرح توجیهی اجرایی باید جایگزین این مفروضات نمونه با مدارک واقعی محل اجرا، سفارش مشتری، مشخصات فنی و قیمت های استعلام شده باشد. در این مرحله می توان درباره ورود به فاز طراحی تفصیلی و تامین مالی تصمیم سنجیده تری گرفت.

دریافت مشاوره

درباره نویسنده: مرتضی بهروزی نژاد

مرتضی بهروزی نژاد

به‌ عنوان کارشناس ارشد مدیریت بازرگانی و کارشناسی ارشد مهارتی MBA، با تخصص در مهندسی صنایع و بیش از ۱۴ سال سابقه فعالیت در مدیریت و توسعه واحدهای صنعتی، در حوزه طرح‌ های صنعتی فعالیت می‌ کنم. تمرکز حرفه‌ ای من بر تدوین طرح‌ های توجیهی، مطالعات امکان‌ سنجی، طراحی فرآیندهای صنعتی، بیزینس پلن و برآوردهای مالی قرار دارد تا مدیران و سرمایه‌ گذاران بتوانند با اطمینان بیشتر تصمیم بگیرند و مسیر توسعه را دقیق‌ تر طی کنند.

سؤالات متداول

بوم لودر چیست و چه تفاوتی با دستگاه لودر دارد؟
بوم لودر مجموعه بازوی فولادی باربر است که نیروی جک های هیدرولیک را به باکت منتقل می کند. تولید بوم شامل ساخت سازه، اتصالات و نشیمن های دقیق است و با ساخت دستگاه کامل لودر تفاوت دارد.
سرمایه لازم برای راه اندازی کارخانه تولید بوم لودر چقدر است؟
در سناریوی مطالعاتی سال ۲۰۲۶ با ظرفیت اسمی ۳۰۰ مجموعه در سال، سرمایه ثابت حدود ۱٫۸۳۹ میلیون دلار و سرمایه در گردش حدود ۵۰۵ هزار دلار برآورد شده است. مجموع سرمایه گذاری اولیه حدود ۲٫۳۴۴ میلیون دلار است و به استعلام واقعی نیاز دارد.
فرآیند تولید بوم لودر شامل چه مراحلی است؟
فرآیند تولید شامل طراحی مهندسی، انتخاب فولاد، برش و فرم دهی ورق، مونتاژ در فیکسچر، جوشکاری سازه، بورینگ محل مفاصل، نصب بوش و پین، کنترل کیفیت، آماده سازی سطح و رنگ آمیزی نهایی است.
برای تولید بوم لودر چه ماشین آلاتی مورد نیاز است؟
تجهیزات اصلی شامل دستگاه برش CNC، پرس فرم دهی، فیکسچرهای مونتاژ، تجهیزات جوشکاری، دستگاه بورینگ افقی، ماشین آلات سوراخ کاری، شات بلاست، کابین رنگ، جرثقیل سقفی و تجهیزات کنترل کیفیت است.
آیا تولید بوم لودر در ایران صرفه اقتصادی دارد؟
سودآوری به تقاضای واقعی، قراردادهای تامین، کیفیت محصول و هزینه ساخت بستگی دارد. در سناریوی فرضی فروش ۲۲۵ مجموعه در سال، درآمد ۱٫۸ میلیون دلار و مازاد عملیاتی پیش از استهلاک، بهره و مالیات حدود ۴۰۲٫۵ هزار دلار برآورد شده است. این ارقام سود تضمین شده نیستند.
دسته مرتبط: طرح تولید ماشین آلات صنعتی

دیدگاهتان را بنویسید لغو پاسخ

آدرس ایمیل شما منتشر نخواهد شد. فیلدهای ضروری با * مشخص شده‌اند.

مطالب جدید در «طرح صنعتی»

  • طرح توجیهی تولید کابینت آشپزخانه
  • طرح توجیهی تولید چوب بستنی
  • طرح توجیهی تولید کود سه بیست (NPK ۲۰-۲۰-۲۰)
  • طرح توجیهی تولید ژلکوت اپوکسی
تدوین-بیزینس-پلن

درباره آسان مشاور

آسان مشاور با بیش از یک دهه تجربه و اتکا به تیمی بین‌ رشته‌ ای، به عنوان همراهی قابل اعتماد برای سرمایه‌ گذاران شناخته می‌ شود. این مجموعه با افتخار عضو رسمی پارک علم و فناوری به‌ عنوان شرکت فناور، مشاور تأیید‌ شده وزارت صنعت، معدن و تجارت، مشاور مورد تأیید اداره کل تعاون، کار و رفاه اجتماعی و عضو کانون مشاوران بانکی کشور است و در همکاری با سازمان‌ ها جایگاه حرفه‌ ای خود را تثبیت کرده است.

✉️ info@asanmoshaver.com

Instagram Linkedin Whatsapp Telegram Mobile-alt

آدرس شرکت

  • 📍 دفتر مرکزی (تهران): میدان آزادی، اتوبان لشکری، کارخانه نوآوری آزادی
  • ☎️ تلفن ثابت : ۷۲۹۱ ۴۴۹۵ ۰۲۱
  • 📍 دفتر بیرجند: خیابان غفاری، پارک علم و فناوری بیرجند
  • 📞 شماره تماس : ۰۹۱۲۸۵۱۰۸۲۰
  • 📍 دفتر زاهدان: بازار، کوچه مرشد، کوچه امام خمینی ۵۱، پلاک ۰، طبقه ۱
  • 🕒 ساعت پاسخگویی : همه روزه از ساعت ۹:۰۰ الی ۲۱:۰۰

اطلاعات

  • ☎️ تماس با ما
  • ℹ️ درباره ما
  • ⚙️ خدمات ما
  • ❓ سوالات متداول

طرح امکان سنجی

  • 📘 طرح های توجیهی
  • 📑 طرح های تولید
  • 📑 طرح های احداث
  • رزومه کاری
  • 🤝 پروژه های انجام شده
مجوز کسب و کار آسان مشاور

تمامی حقوق برای آسان مشاور محفوظ می باشد.

❤ بیش از 12 سال تجربه ❤

بدون نتیجه
نمایش همه نتایج
  • خانه
  • خدمات تخصصی
    • مطالعات و تحقیقات
    • خدمات فنی مهندسی
    • خدمات مشاوره
  • طرح های توجیهی
    • طرح تولید
      • طرح صنعتی
      • طرح معدنی
    • طرح احداث
      • طرح استارتاپی
      • طرح خدماتی
      • طرح کشاورزی
      • طرح دامپروری
      • طرح آبزی پروری
      • طرح پرورش طیور
  • پروژه های انجام شده
    • گزارش امکان سنجی
    • گزارش بیزینس پلن
    • گزارش مطالعات بازار
    • گزارش مطالعات فرصت های سرمایه گذاری
    • گزارش بوم مدل
    • گزارش مطالعات فنی
    • نقشه جانمایی (سایت پلان)
  • دانشنامه
  • درباره ما
  • تماس با ما

برای سرمایه‌گذاری در این پروژه تردید دارید؟

شرایط شما را بررسی می‌کنیم تا قبل از تصمیم نهایی، دید روشن‌تری داشته باشید.

دریافت مشاوره سرمایه‌گذاری←

گفت و گو با کارشناسان آسان مشاور

درخواست مشاوره رایگان

اطلاعات اولیه پروژه را ثبت کنید تا برای بررسی درخواست با شما هماهنگ کنیم.

تماس مستقیم با مجموعهدر صورت تمایل، می توانید تلفنی صحبت کنید.
09128510820

اطلاعات فرم برای پیگیری همین درخواست ارسال می شود.
