طرح توجیهی تولید بال اسکرو

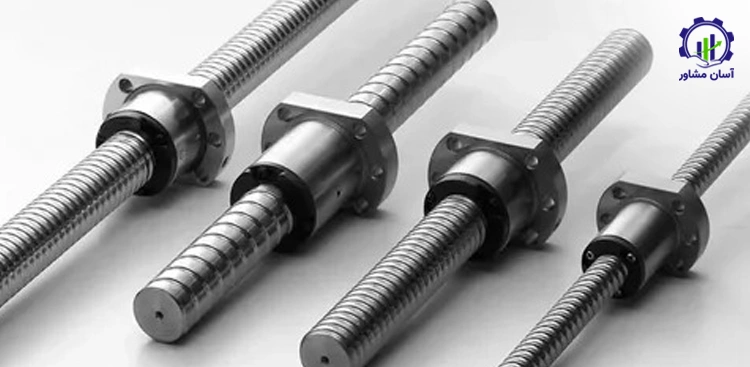

بال اسکرو یا پیچ و مهره ساچمه ای (Ball Screw) یکی از اجزای کلیدی تبدیل حرکت دورانی به حرکت خطی در ماشین آلات دقیق است. برخلاف پیچ های انتقال حرکت معمولی که سطح رزوه آنها با مهره تماس لغزشی دارد، در بال اسکرو ساچمه ها بین شیار مارپیچ شفت و مهره گردش می کنند و تماس غالب از نوع غلتشی است. نتیجه این ساختار، اصطکاک کمتر، قابلیت موقعیت دهی بهتر و امکان انتقال بار محوری در سرعت های بالاتر است؛ البته دستیابی به این مزایا به دقت گام، کیفیت مسیر حرکت ساچمه، پیش بار، هم محوری و روانکاری وابسته است.

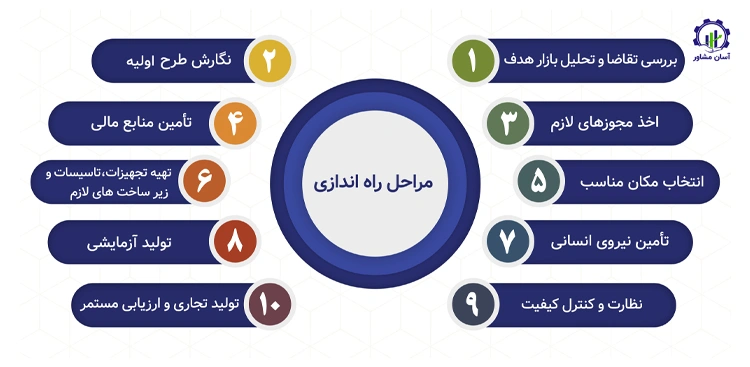

در طرح توجیهی تولید بال اسکرو، پرسش اصلی فقط هزینه خرید یک ماشین رزوه زنی نیست. سرمایه گذار باید مشخص کند کدام رده دقت را می خواهد بسازد، چه بخشی از فرآیند را در کارخانه انجام می دهد، قطعات با چه میزان مردودی قابل تولید هستند و بازار هدف چه مشخصاتی را واقعا می پذیرد. این مقاله با تمرکز بر تولید صنعتی در ایران و اطلاعات قابل راستی آزمایی تا سال ۱۴۰۵ (۲۰۲۶)، یک الگوی پیش امکان سنجی ارائه می دهد. تمام ارقام مالی دلاری در بخش سرمایه گذاری، «فرض مطالعاتی» هستند، نه استعلام معتبر فروشنده یا برآورد قطعی هزینه احداث در محل مشخص.

بال اسکرو چیست و چه محصولاتی می توان تولید کرد؟

مجموعه بال اسکرو معمولا از شفت دارای شیار مارپیچ، مهره ساچمه ای، ساچمه های فولادی دقیق، مکانیزم بازگردش ساچمه، درپوش یا آب بند و در بعضی طرح ها قطعات تنظیم پیش بار تشکیل می شود. با چرخش شفت و ثابت ماندن دوران مهره، مهره در امتداد محور جابه جا می شود؛ در معماری های دیگر مهره می چرخد و شفت حرکت خطی یا وضعیتی متفاوت پیدا می کند. انتخاب میان این معماری ها بر طول آزاد شفت، سرعت بحرانی، نحوه تکیه گاه ها و فضای نصب اثر دارد.

مشتریان صنعتی معمولا بال اسکرو را با مجموعه ای از پارامترها تعریف می کنند: قطر اسمی شفت، گام حرکت (Lead)، طول موثر رزوه، طول کلی، شکل دو سر شفت، هندسه و فلنج مهره، رده دقت، لقی محوری یا پیش بار و بار دینامیکی مجاز. برای مثال، نام گذاری ۲۵۰۵ معمولا نشان دهنده قطر اسمی ۲۵ میلی متر و جابه جایی اسمی ۵ میلی متر در هر دور است؛ اما این قرارداد به تنهایی معرف طول شفت، نوع مهره، کلاس دقت و ظرفیت بار نیست.

خانواده های اصلی محصول و دامنه پیشنهادی کارخانه

برای ورود اولیه به تولید، دامنه ای از قطرهای ۱۶ تا ۳۲ میلی متر، گام های ۵ و ۱۰ میلی متر و طول نهایی حدود ۰٫۴ تا ۱ متر به عنوان «ترکیب نمونه محصول» قابل بررسی است. این انتخاب، مشخصات قطعی بازار ایران نیست؛ هدف آن محدود کردن تنوع ابزار شکل دهی، فیکسچر، اندازه گیر و موجودی نیمه ساخته در مرحله راه اندازی است. تولید هم زمان قطرهای بسیار کوچک، طول های چندمتری و رده های C3 و بالاتر، سرمایه تجهیزات و هزینه کنترل کیفیت را به شدت افزایش می دهد.

پارامترهای انتخاب محصول و تفاوت C5 با C7

گام حرکت با Pitch یکسان نیست مگر در رزوه تک راهه؛ در بال اسکروهای چند راهه، حرکت خطی هر دور برابر حاصل ضرب گام رزوه در تعداد راه هاست. خطای حرکت تجمعی (Lead Error)، تغییرات موضعی گام، لقی برگشتی و سختی محوری نیز چهار مفهوم متفاوت اند و نباید زیر عنوان کلی «دقت میکرونی» مخلوط شوند. سازنده THK برای نمونه رول شده C7، خطای حرکت را در محدوده ±۰٫۰۵ میلی متر به ازای ۳۰۰ میلی متر معرفی می کند، در حالی که برای گرید C5 در جدول دقت، معیار «نوسان خطای حرکت در ۳۰۰ میلی متر» ۱۸ میکرومتر آمده است؛ این دو معیار دقیقا هم تعریف نیستند و نباید بدون توجه به روش آزمون مستقیما مقایسه شوند. منبع: شرکت THK، راهنمای رسمی رده های دقت بال اسکرو | منبع: شرکت THK، مشخصات بال اسکرو رول شده

بال اسکرو به دلیل وجود تماس غلتشی می تواند راندمان بالایی داشته باشد، ولی راندمان یک عدد ثابت برای تمام سرعت ها، بارها و پیش بارها نیست. انتخاب نادرست پیش بار، روانکار نامناسب یا آلودگی مسیر ساچمه، می تواند گشتاور لازم، افزایش دما، نویز و فرسودگی را بالا ببرد. بنابراین تولیدکننده باید علاوه بر مشخصات ابعادی، گزارش گشتاور حرکت، لقی یا پیش بار، سختی سطح و قابلیت ردیابی بچ تولید را تحویل دهد.

معرفی کد آیسیک و کد محصول تولید بال اسکرو

در طبقه بندی بین المللی ISIC Rev.۴، کد 2814 با عنوان «ساخت یاتاقان ها، چرخ دنده ها، تجهیزات انتقال قدرت و اجزای محرک» شناخته می شود. فعالیت تولید بال اسکرو از نظر ماهیت به زیرمجموعه تجهیزات انتقال حرکت نزدیک است، اما این هم ارزی به معنی تایید خودکار یک «کد محصول صنعتی ایران» نیست. کد فعالیت، گروه اقتصادی واحد را طبقه بندی می کند؛ کد محصول، کالای مشخص قابل تولید را در سامانه مرجع معرفی می کند و ممکن است جزئیات بیشتری مانند نوع شفت یا مجموعه کامل داشته باشد. منبع: بخش آمار سازمان ملل متحد، طبقه بندی ISIC Rev.۴ رده ۲۸۱۴

برای صدور جواز تاسیس، عنوان دقیق «پیچ و مهره ساچمه ای»، ظرفیت سالانه، روش ساخت، سهم عملیات درون کارخانه و شناسه محصول باید در آخرین فهرست معتبر وزارت صنعت، معدن و تجارت یا سامانه مرتبط بررسی شود. در منابع رسمی عمومی بررسی شده، شناسه اختصاصی قابل اتکایی برای کد محصول ایرانی بال اسکرو احراز نشد؛ درج یک شناسه حدسی در پرونده سرمایه گذاری یا مقاله قابل دفاع نیست.

کد تعرفه گمرکی و HS Code بال اسکرو

کد HS 8483.40 در سطح شش رقم بین المللی، هم «بال اسکرو و رولر اسکرو» و هم اقلام دیگری مانند چرخ دنده، گیربکس و تغییر دهنده سرعت را پوشش می دهد. بنابراین وجود عبارت Ball or Roller Screws در شرح کد به معنی اختصاصی بودن تمام ارقام تجارت این ردیف به بال اسکرو نیست. برخی قطعات واردشده به صورت منفصل، مهره یا شفت خام ممکن است حسب ماهیت، وضعیت تکمیل و قواعد طبقه بندی نیازمند تشخیص جداگانه باشند. منبع: سازمان جهانی گمرک، متن رسمی تعرفه HS ۲۰۲۲ فصل ۸۴

برای مطالعات بازار، آمار شش رقمی تنها یک «نمایه از بازار گسترده تر تجهیزات انتقال قدرت» است. برای تخمین واقعی واردات بال اسکرو باید داده های ریزاظهاری گمرک، شرح کالا، نوع کاربرد، نام تجاری و در صورت دسترسی کد هشت یا ده رقمی بررسی شود. همچنین نرخ حقوق ورودی و ضوابط ثبت سفارش را باید برای سال و شرایط همان محموله استعلام کرد.

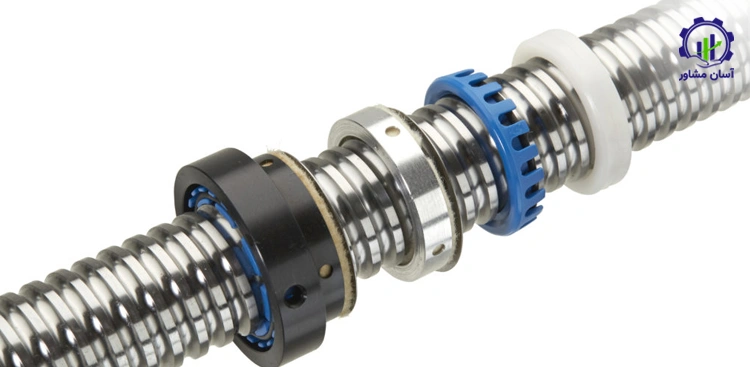

ارزیابی بازار تولید بال اسکرو در ایران

تقاضای بالقوه این محصول با ساخت و تعمیر ماشین های CNC، تجهیزات بسته بندی، ماشین های برش و لیزر، خطوط اتوماسیون، تجهیزات پزشکی و آزمایشگاهی و سامانه های جابه جایی دقیق ارتباط دارد. با این حال، تعداد ماشین آلات نصب شده در کشور به تنهایی معادل نیاز سالانه به بال اسکرو نیست؛ لازم است مصرف به ازای هر ماشین، طول عمر و نرخ تعویض، نیاز سازندگان جدید و اختلاف سطح دقت محصول محاسبه شود.

داده های تجارت خارجی و محدودیت برداشت از آنها

بر اساس پایگاه WITS بانک جهانی و داده های گزارش شده به UN Comtrade، ارزش واردات ایران در سال ۲۰۲۳ برای کل ردیف HS ۸۴۸۳۴۰ برابر ۶۶٫۷۶ میلیون دلار و ارزش صادرات ایران در همان سال برای کل این ردیف حدود ۶٫۹۶ میلیون دلار ثبت شده است. تفاضل حسابی این دو رقم حدود ۵۹٫۷۹ میلیون دلار است، اما این عدد نه «کسری بازار بال اسکرو» است و نه «اندازه بازار بال اسکرو». علاوه بر پوشش محصولات متعدد، تفاوت کدگذاری، بازار غیررسمی و تفاوت آمار ارزش و مقدار از محدودیت های آن است. منبع: بانک جهانی WITS، واردات ایران در ردیف ۸۴۸۳۴۰ سال ۲۰۲۳ | منبع: بانک جهانی WITS، صادرات ایران در ردیف ۸۴۸۳۴۰ سال ۲۰۲۳

در داده های آینه ای سال ۲۰۲۴، صادرکنندگان گزارش کرده اند که چین حدود ۱۸٫۳۶ میلیون دلار، آلمان حدود ۱۴٫۱۶ میلیون دلار و ترکیه حدود ۱۲٫۴۶ میلیون دلار از همین گروه کالا به ایران ارسال کرده اند. ارقام صادرات گزارش دهندگان لزوما با واردات ثبت شده ایران برابر نیست و نباید با رقم اتحادیه اروپا جمع زده شود، زیرا رقم اتحادیه می تواند شامل کشورهای عضو نیز باشد. بدون داده تفکیک شده و سازگار برای همان سال، هیچ نرخ رشد مستندی برای «بال اسکرو ایران» از این جدول ها حاصل نمی شود. منبع: بانک جهانی WITS، صادرات گزارش شده به ایران در ردیف ۸۴۸۳۴۰ سال ۲۰۲۴

روش عملی برآورد تقاضا پیش از سرمایه گذاری

برای نمونه باید فهرستی از دستگاه های مصرف کننده و تعداد محورهای بال اسکرو در هر خانواده تهیه شود. اگر فرض شود در یک گروه از ۱۵۰۰ دستگاه فعال، متوسط ۲ محور قابل تعویض وجود دارد و سالانه ۶ درصد آنها تعویض می شوند، تقاضای تعویض همان گروه فقط ۱۸۰ مجموعه در سال خواهد بود؛ این صرفا مثال روش محاسبه است، نه تخمین واقعی ایران. تقاضای ساخت دستگاه جدید نیز باید جداگانه برآورد شود و بخشی از بازار که صرفا محصول کلاس C3 یا برند تاییدشده می خواهد، از بازار قابل دسترس کارخانه رول شده C7 کنار گذاشته شود.

عدد ۱۲ هزار مجموعه ظرفیت اسمی در سناریوی این مقاله به معنی اثبات وجود تقاضای ۱۲ هزار مجموعه قابل فروش نیست. قبل از قفل کردن سرمایه گذاری باید حداقل یک برنامه نمونه سازی، اخذ تایید فنی از چند مصرف کننده صنعتی و برآورد مقدار سفارش قابل تکرار اجرا شود. نبود آمار عمومی معتبر از تولید داخلی اختصاصی بال اسکرو و ظرفیت واقعی واحدهای فعال، از شکاف های اطلاعاتی این مطالعه است و نباید با یک عدد ساختگی پر شود.

انتخاب فناوری تولید و عمق ساخت داخل

سه سطح اجرای صنعتی قابل تفکیک است.

• در مدل اول، شفت رول شده و مهره آماده تهیه می شود و کارخانه فقط برش نهایی، ماشین کاری دو سر، مونتاژ و کنترل کیفیت را انجام می دهد. این گزینه برای ورود سریع تر و سفارش سازی مناسب است، اما ادعای «ساخت کامل بال اسکرو» درباره آن درست نیست.
• در مدل دوم، شیار شفت به روش رولینگ در کارخانه تولید و مهره نیز ماشین کاری می شود، ولی عملیات حرارتی یا ساخت ساچمه و اجزای بازگردش برون سپاری می شوند.
• مدل سوم شامل سنگ زنی دقیق رزوه، سختکاری و تمام فرآیندهای حساس درون کارخانه است و برای گریدهای دقیق به سرمایه و دانش فنی به مراتب بیشتری نیاز دارد.

سناریوی مبنای این مقاله مدل دوم را انتخاب می کند: تولید شفت رول شده درون کارخانه، ساخت مهره، ماشین کاری دو سر، تکمیل سطوح و مونتاژ و آزمون نهایی، با برون سپاری عملیات حرارتی و خرید ساچمه دقیق و قطعات استاندارد بازگردش در شروع فعالیت. این مرزبندی به ویژه برای محاسبه هزینه ماشین آلات و نیروی انسانی مهم است؛ بودجه ارائه شده به هیچ وجه شامل خط کامل تولید ساچمه یا سنگ زنی رزوه کلاس C3 نیست.

رولینگ سرد در برابر سنگ زنی رزوه

در رولینگ، قالب های ویژه تحت نیروی فشاری، ماده سطحی شفت را جابه جا می کنند تا شیار مارپیچ مورد نیاز شکل بگیرد. این روش نسبت به برداشت کامل براده از شیار می تواند زمان ماشین کاری و پرت ماده را کاهش دهد، اما کیفیت قالب، یکنواختی قطر اولیه، هدایت شفت بلند، خمش پس از شکل دهی و تکرارپذیری تنظیمات بسیار مهم اند. هر دستگاه رزوه رولینگ متعارف برای رزوه پیچ های اتصال، الزاما توان تولید شیار کروی بال اسکرو با کیفیت C7 را ندارد؛ نوع قالب، نیروی فرم دهی، هندسه مسیر ساچمه، طول قطعه و دقت ماشین باید در آزمون پذیرش اثبات شود.

در سنگ زنی رزوه، ماشین مخصوص مسیر ساچمه را پس از عملیات حرارتی با چرخ سنگ پروفیل دار تولید یا اصلاح می کند. این راه برای دقت بالاتر انعطاف مناسبی دارد، ولی هزینه ماشین، نگهداری چرخ، جبران حرارتی، کنترل تغییر شکل و زمان سیکل آن بیشتر است. ترکیب صرف یک دستگاه سنگ زنی عمومی و یک دستگاه تراش CNC، جایگزین ماشین مخصوص شیار بال اسکرو و سیستم مترولوژی متناسب نمی شود.

مواد اولیه و قطعات مصرفی خط بال اسکرو

ماده اصلی شفت و مهره باید هم قابلیت ماشین کاری یا شکل دهی و هم سختی و مقاومت خستگی تماسی مناسب داشته باشد. گریدهای فولاد در محصولات سازندگان مختلف یکسان نیستند. در یک مستند فنی صنعتی، برای شفت از SCM415 پس از کربوره و کوئنچ یا S55C پس از سختکاری القایی استفاده شده و برای بعضی اقلام سختی سطحی حدود HRC ۵۸ تا ۶۲ ذکر شده است. این اعداد فقط نمونه مشخصات مستند یک سازنده اند؛ جایگزین انتخاب آلیاژ با توجه به سیکل حرارتی، عمق لایه سخت، اعوجاج و بار طراحی کارخانه نمی شوند. (منبع: شرکت KSS، راهنمای فنی مواد، عملیات حرارتی و سختی بال اسکرو)

برای فرآیند منتخب، شفت خام فولادی با وضعیت متالورژیکی مشخص، قطعه اولیه مهره، ساچمه های دقیق با گرید مناسب، قطعات بازگردش، آب بند، روانکار مونتاژ، بسته بندی ضدزنگ و اقلام اندازه گیری و ابزار مصرفی لازم اند. خرید ساچمه باید براساس قطر، گرید، تلرانس دسته بندی و قابلیت ردیابی انجام شود؛ ترکیب تصادفی قطرهای مختلف در یک مهره می تواند پیش بار و توزیع بار را مختل کند.

موازنه مواد برای ظرفیت مبنا

برای یک مجموعه میانگین در مدل مطالعاتی، وزن شفت خام ۳٫۶ کیلوگرم و قطعه خام مهره ۱٫۱ کیلوگرم فرض می شود. مصرف ساچمه ۰٫۰۸ کیلوگرم به ازای مجموعه و بازده نهایی از آغاز ساخت تا محصول پذیرفته شده ۹۵ درصد در نظر گرفته شده است. این ضرایب از کاتالوگ یک مدل مشخص استخراج نشده اند؛ برای محاسبه ظرفیت و سفارش مواد نمونه اند و باید با نقشه واقعی و داده تولید آزمایشی جایگزین شوند.

در ظرفیت کامل ۱۲ هزار مجموعه سالم، حدود ۱۲٬۶۳۲ شروع ساخت مورد نیاز است. بر این اساس مصرف شفت خام حدود ۴۵٫۵ تن در سال، قطعه خام مهره حدود ۱۳٫۹ تن و ساچمه حدود ۱ تن خواهد بود. وزن براده از اختلاف وزن اولیه و نهایی قطعه به دست می آید و نباید با «۵ درصد قطعه مردود» یکی فرض شود. در سال بهره برداری ۷۵ درصدی و فروش ۹ هزار مجموعه، مقادیر متناظر حدود ۳۴٫۱ تن شفت خام، ۱۰٫۴ تن قطعه خام مهره و ۰٫۷۶ تن ساچمه است.

این موازنه شامل ضایعات ناشی از برش شفت، پرداخت شیار مهره و تعویض احتمالی ساچمه در مونتاژ نمی شود، مگر آنکه در ضریب وزن اولیه یا بازده لحاظ شده باشند. واحد مالی باید وزن و مبلغ ضایعات قابل بازیافت را مستقل ثبت کند؛ فروش براده فولادی معمولا نمی تواند توجیه کننده انتخاب فرآیند پراتلاف باشد.

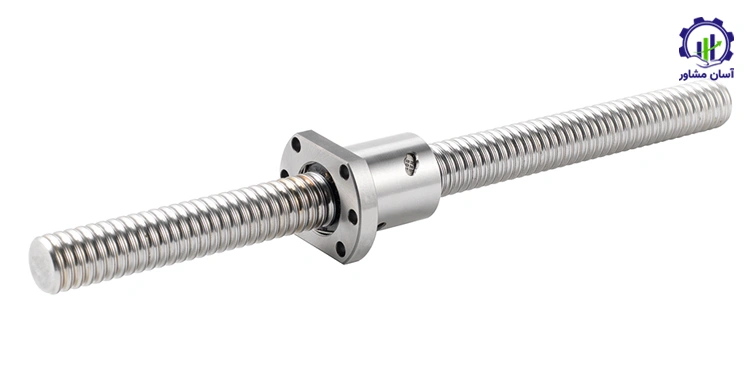

فرآیند تولید بال اسکرو از فولاد خام تا آزمون عملکرد

جریان کلی مدل نیمه یکپارچه چنین است: ورود و شناسایی فولاد ← برش و آماده سازی شفت ← فرم دهی شیار با رولینگ ← عملیات حرارتی برون سپاری ← راستاسازی و پرداخت ← ماشین کاری دو سر شفت ← ساخت و تکمیل مهره ← شستشو و مونتاژ ساچمه و بازگردش ← تنظیم لقی یا پیش بار ← آزمون حرکت و بسته بندی. ترتیب دقیق بعضی عملیات به گرید فولاد و روش سختکاری وابسته است و باید با دستورالعمل فنی و آزمون نمونه تعیین شود.

کنترل ورودی، برش و آماده سازی شفت

در دریافت میلگرد، شماره ذوب، گواهی ترکیب شیمیایی، وضعیت عملیات اولیه، تاب و پوسته سطحی کنترل می شود. سپس متناسب با طول قطعه، محل نگهدارنده و اضافه طول ماشین کاری، شفت برش و سطح آن آماده می شود. برای شفت های بلند، محدودیت تاب اولیه و هم محوری از پیش تعیین می شود؛ زیرا خطای قابل توجه شفت خام در رولینگ و ماشین کاری دو سر تشدید خواهد شد. ردیابی دسته مواد تا محصول نهایی بخشی از کنترل کیفیت است، نه صرفا عملیات اداری.

رولینگ شیار مارپیچ و پایش هندسه

در رولینگ، قالب باید با شکل شیار مناسب تماس ساچمه طراحی شده باشد. اپراتور قطر اولیه، عمق فرم دهی، زاویه مسیر مارپیچ، نیروی غلتک ها، تغذیه طولی، روانکاری شکل دهی و پشتیبانی شفت را تنظیم می کند. در تولید آزمایشی، چند نمونه از طول های کوتاه و بلند اندازه گیری می شوند تا اثر انحراف طولی شفت، ساییدگی قالب و تغییر دما روشن شود. نرخ خروجی بر حسب قطعه سالم در ساعت باید ثبت شود؛ تعداد سیکل بدون محاسبه تنظیم، تعویض ابزار و قطعه مردود برای بالانس خط گمراه کننده است.

سختکاری سطحی و کنترل اعوجاج

بعد از شکل دهی، مسیر تماس ساچمه به مقاومت خستگی و سایش سطحی نیاز دارد. انتخاب بین سختکاری القایی، کربوره یا فرآیند دیگر با گرید فولاد، عمق لایه مورد نیاز، ابعاد شفت و محدودیت تغییر شکل تعیین می شود. در سناریوی مبنا این عملیات به پیمانکار واجد توان فنی سپرده می شود، ولی کارخانه باید برنامه تایید فرآیند، آزمون سختی و عمق لایه موثر، کنترل ترک، تاب پس از عملیات و ضوابط پذیرش را داشته باشد. برون سپاری مسئولیت کیفیت را از تولیدکننده اصلی سلب نمی کند.

ماشین کاری دو سر شفت و تکمیل مهره

دو سر شفت برای تکیه گاه ثابت و آزاد، کوپلینگ، رزوه قفل کن و نشیمن بیرینگ ماشین کاری می شوند. خطای هم محوری نشیمن ها نسبت به مسیر رزوه روی ارتعاش و عمر یاتاقان اثر می گذارد. تولید مهره مستلزم ماشین کاری بدنه، ایجاد دقیق شیار داخلی متناسب با ساچمه، ساخت یا نصب مسیر بازگردش و تنظیم ابعاد فلنج است. به ویژه سنگ زنی شیار داخلی و کنترل کیفیت سطح آن می تواند گلوگاه فنی باشد؛ دستیابی به مهره دقیق از روی یک سوراخ رزوه شده معمولی ممکن نیست.

مونتاژ، تنظیم و آزمون نهایی

پس از تمیزکاری، ساچمه های هم کلاس وارد مدار می شوند و مکانیزم بازگردش باید بدون گیرکردن گردش پیوسته را تضمین کند. لقی یا پیش بار مطابق سفارش کنترل می شود؛ افزایش بیش از حد پیش بار می تواند مقاومت حرکت و دمای کار را افزایش دهد. در آزمون نهایی، گشتاور حرکت در تمام طول کورس، حرکت رفت و برگشت، صدای غیرعادی، خلاصی محوری، خطای حرکت قابل اندازه گیری و سلامت آب بند ثبت می شود. پس از پاکسازی و روانکاری حفاظتی، مجموعه با شناسه رهگیری و محافظ فیزیکی در برابر ضربه بسته بندی می شود.

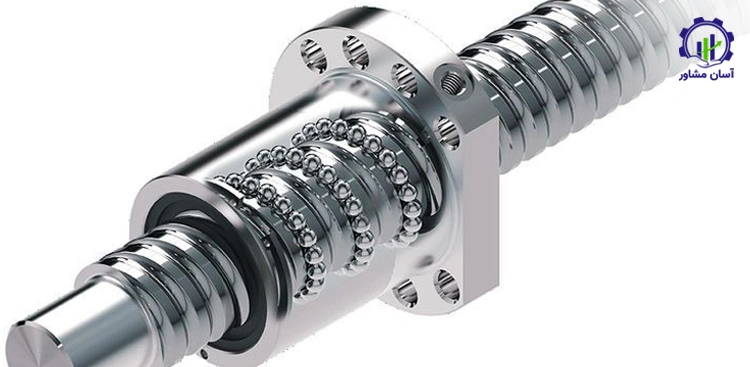

ماشین آلات و تجهیزات اصلی کارخانه بال اسکرو

ماشین آلات باید بر اساس اندازه و گرید محصول انتخاب شده، طول شفت، تعداد تغییر مدل در ماه و خروجی سالم در ساعت مقایسه شوند. کاتالوگ یک دستگاه رولینگ ممکن است تعداد قطعه بسیار بالایی در تولید پیچ کوتاه نشان دهد، اما آن ظرفیت را نمی توان به شفت بال اسکرو یک متری منتقل کرد. قیمت اعلامی دستگاه رولینگ رزوه عمومی، بدون بررسی فنی و آزمون قطعه نمونه، نمی تواند مبنای قیمت گذاری «خط ویژه بال اسکرو با تضمین C7» باشد؛ در این مطالعه نیز ارقام تجهیزات، بودجه مهندسی فرضی هستند و استعلام روز بازار محسوب نمی شوند.

بودجه بالا «مدل تخصیص سرمایه» است و از تجمیع پیش فاکتورهای واقعی به دست نیامده است. مخصوصا رقم رولینگ اختصاصی به قطر، طول، دقت، ابزار و امکان تست پذیرش در کارخانه سازنده وابسته است. برای قرارداد خرید باید حداقل دو پیشنهاد قابل مقایسه با شروط FAT، تحویل ابزار، آموزش، مشخصات گارانتی، تامین قطعات و خدمات پس از فروش تهیه شود. قیمت دستگاه های عمومی چند هزار دلاری نباید بدون تایید سازگاری فنی مبنای طراحی این خط قرار گیرد.

بالانس خط و کنترل گلوگاه

در سناریوی انتخابی، کارخانه ۲۵۰ روز در سال با دو شیفت ۸ ساعته کار می کند؛ بنابراین ۴۰۰۰ ساعت برنامه ریزی شده در سال در دسترس است. تولید ۱۲ هزار مجموعه پذیرفته شده به میانگین ۳ مجموعه سالم در هر ساعت برنامه ریزی شده نیاز دارد. برای نمونه اگر رولینگ در ترکیب واقعی محصولات ۴٫۵ قطعه در ساعت خروجی نظری بدهد، دسترس پذیری عملیاتی ۷۵ درصد و بازده قطعه قابل قبول ۹۵ درصد باشد، خروجی سالانه آن حدود ۱۲٬۸۲۵ شفت سالم خواهد بود؛ یعنی اندکی بالاتر از ظرفیت هدف و با حاشیه اطمینان نه چندان زیاد.

دو ایستگاه ماشین کاری دو سر، هر کدام با نرخ نظری ۲٫۵ شفت در ساعت و ضریب عملکرد ۷۰ درصد و بازده ۹۵ درصد، حدود ۱۳٬۳۰۰ شفت سالم در سال تولید می کنند. دو دستگاه آماده سازی مهره با نرخ نظری ۲٫۳ مهره در ساعت برای هر دستگاه و عملکرد ۷۵ درصد و بازده ۹۵ درصد، حدود ۱۳٬۱۱۰ مهره سالم می دهند. این ارقام برای نشان دادن روش Line Balancing هستند، نه زمان سیکل تاییدشده سازنده. مطالعه زمان سنجی باید اثر تغییر قطر، طول و مدل مهره را در هر ایستگاه محاسبه کند.

برای جلوگیری از توقف کل خط به علت یک قطعه، موجودی در جریان ساخت محدود و برنامه نگهداری پیشگیرانه لازم است. افزایش سفارش بدون افزایش ظرفیت آزمون نهایی و قطعات بازگردش، ممکن است خروجی نهایی را ثابت نگه دارد. همچنین هر تصمیم برای تولید C5 در همین کارخانه باید مجددا از منظر ماشین مخصوص سنگ زنی رزوه، فضای کنترل حرارت و تجهیزات اندازه گیری بررسی شود؛ ظرفیت رولینگ C7 را نمی توان به ظرفیت سنگ خورده C5 تعمیم داد.

ظرفیت تولید پیشنهادی و برنامه بهره برداری

سناریوی مبنا ظرفیت اسمی ۱۲ هزار مجموعه سالم در سال دارد. با ۲۵۰ روز کاری، هدف اسمی روزانه ۴۸ مجموعه و متوسط خروجی سالم ساعتی ۳ مجموعه است. این ارقام پس از منظور کردن بازده کیفیت در خروجی نهایی تعریف شده اند؛ شروع ساخت در ظرفیت کامل تقریبا ۱۲٬۶۳۲ مجموعه خواهد بود. برای سال تجاری نمونه، بهره برداری ۷۵ درصد ظرفیت اسمی یعنی فروش ۹ هزار مجموعه فرض می شود. استفاده از ظرفیت مساوی با فروش تضمین شده نیست و موجودی فروش نرفته باید در گردش نقدی جداگانه لحاظ شود.

سناریوی مبنا از محصولاتی با وزن و قیمت میانگین استفاده می کند؛ با تغییر سهم قطر ۳۲ و طول یک متر، هم وزن فولاد و زمان عملیات افزایش می یابد و هم قیمت متوسط قابل مقایسه نخواهد بود. پیشنهاد فنی این است که ظرفیت نه فقط بر حسب «عدد بال اسکرو»، بلکه با ماتریس خانواده قطر × طول × گام × نوع مهره و ساعت استاندارد هر خانواده ثبت شود. به این ترتیب خط تولید ۱۲ هزار مجموعه سبک با خط تولید ۱۲ هزار مجموعه بلند و پیش بارگذاری شده اشتباه گرفته نمی شود.

کنترل کیفیت، استانداردها و آزمون های پذیرش

گروه استانداردهای ISO 3408 مرجع مهم طراحی و پذیرش فنی بال اسکرو است. بخش ISO ۳۴۰۸-۲:۲۰۲۱ قطرها، گام های اسمی و بعضی ابعاد اتصال مهره را تنظیم می کند؛ ISO ۳۴۰۸-۳:۲۰۰۶ شرایط و آزمون های پذیرش را پوشش می دهد و طبق فهرست ISO در سال ۲۰۲۶ نیز تایید شده است. ISO ۳۴۰۸-۵:۲۰۰۶ به ظرفیت بار محوری و عمر محاسباتی مربوط می شود. منبع: سازمان بین المللی استاندارد، ISO ۳۴۰۸-۲:۲۰۲۱ | منبع: سازمان بین المللی استاندارد، ISO ۳۴۰۸-۳:۲۰۰۶ | منبع: سازمان بین المللی استاندارد، ISO ۳۴۰۸-۵:۲۰۰۶ در کنار این موارد، استاندارد JIS B ۱۱۹۲ و الزامات قراردادی سازنده نیز در انتخاب گرید دقت و روش آزمون استفاده می شوند.

آزمون های ضروری خط

برای تحلیل عمر خستگی می توان در شرایط تعریف شده از رابطه نمونه کاتالوگی L10 = (Ca / (Fa × fw))³ × ۱۰⁶ دور استفاده کرد؛ در آن Ca بار دینامیکی مبنا، Fa بار محوری معادل و fw ضریب کاربردی است. فرض کنید Ca برابر ۱۰ کیلو نیوتن، Fa برابر ۲ کیلو نیوتن و fw برابر ۱٫۲ باشد؛ عمر محاسباتی حدود ۷۲ میلیون دور و در سرعت ثابت هزار دور در دقیقه، حدود ۱۲۰۰ ساعت است. این محاسبه یک مثال آموزشی است، نه تایید عمر محصول کارخانه، زیرا شرایط روانکاری، بار متغیر، سرعت، پیش بار، توزیع ساچمه و آلودگی در آن به طور کامل مدل نشده اند. (منبع: شرکت NSK، کاتالوگ فنی محاسبه عمر بال اسکرو)

استاندارد داشتن محصول به معنی اخذ خودکار گواهی کیفیت نیست. برای عقد قرارداد صنعتی ممکن است گزارش اندازه گیری هر مجموعه، پذیرش نمونه اولیه، پایش سیستم اندازه گیری، کالیبراسیون و روش رسیدگی به عدم انطباق مورد نیاز باشد. هزینه آزمایشگاه و پرسنل متخصص اندازه گیری، در این صنعت بخشی از سرمایه تولید است و نباید به عنوان هزینه فرعی کنار گذاشته شود.

مجوزها و الزامات اجرایی احداث واحد

مسیر اداری به محل کارخانه، عنوان مصوب محصول، کد فعالیت، ظرفیت، میزان عملیات حرارتی داخل سایت و ضوابط شهرک یا پهنه صنعتی وابسته است. در عمل باید موضوع جواز تاسیس، الزامات استقرار و محیط زیست، طرح ایمنی و آتش نشانی، مقررات کار و بیمه و سپس شرایط پروانه بهره برداری از مراجع مسئول بررسی شود. اگر سختکاری در محل انجام شود، نیازهای کنترل پسماند، دود، روغن و ایمنی فرایند با سناریوی برون سپاری متفاوت خواهد بود.

برون سپاری عملیات حرارتی و خرید ساچمه دقیق، نیاز به قرارداد کیفیت، تامین جایگزین و کنترل ورودی را پررنگ تر می کند. از نظر اجرایی بهتر است قراردادهای خرید تجهیزات فقط پس از مشخص شدن کیفیت مورد انتظار محصول، نمونه قابل قبول و نحوه تحویل ماشین آلات بسته شوند. اخذ تاییدیه محصول نهایی از مصرف کننده صنعتی جایگزین مجوز کارخانه نیست و مجوز کارخانه نیز کیفیت بال اسکرو را اثبات نمی کند.

زمین، ساختمان و چیدمان کارخانه

برای ظرفیت ۱۲ هزار مجموعه در سال، زمین حدود ۳ هزار متر مربع و زیربنای مفروض حدود ۱۶۵۰ متر مربع به عنوان سناریوی اولیه قابل مطالعه است. این اعداد بر مبنای معماری دو شیفت و برون سپاری عملیات حرارتی انتخاب شده اند و حداقل قانونی یا نتیجه نقشه جانمایی نیستند. از این زیربنا می توان حدود ۹۰۰ متر مربع را برای ماشین آلات و راهروهای تولید، حدود ۲۵۰ متر مربع را برای مواد اولیه و محصول در جریان ساخت، حدود ۱۵۰ متر مربع را برای کنترل کیفیت و آزمایشگاه، حدود ۱۲۰ متر مربع را برای محصول نهایی و بسته بندی و باقیمانده را برای اداری، تعمیرات و خدمات در نظر گرفت.

مسیر جابه جایی شفت های بلند باید از دریافت میلگرد تا تولید شیار و آزمون نهایی تا حد امکان مستقیم طراحی شود تا خطر ضربه به سطح دقیق کاهش یابد. تداخل تردد لیفتراک با منطقه اندازه گیری، اختلاف دمای شدید نزدیک دستگاه سنجش گام و تجمع ضایعات براده در کنار مونتاژ تمیز، هر کدام می توانند سبب مردودی شوند. در صورت تغییر سناریو به سنگ زنی بسیار دقیق C3 یا افزودن سختکاری درون کارخانه، هم فضای مورد نیاز و هم کنترل شرایط محیطی باید دوباره طراحی شود.

نیروی انسانی و سازماندهی بهره برداری

برای کارخانه دو شیفت در سناریوی مبنا، ۲۸ نفر به عنوان فرض برنامه ریزی اولیه در نظر گرفته شده است:

• حدود ۱۴ نفر تولید و مونتاژ
• ۴ نفر کنترل کیفیت و مترولوژی
• ۳ نفر تعمیرات و نگهداری
• ۲ نفر مهندسی فرایند
• ۲ نفر مدیریت و برنامه ریزی
• ۲ نفر انبار و لجستیک
• ۱ نفر پشتیبانی اداری

این ترکیب فقط پس از تعیین نرخ واقعی خودکارسازی و وظایف مشترک شیفت ها قطعی می شود.

بیشترین ریسک نیروی انسانی، نبود اپراتور عمومی نیست؛ مهارت در تنظیم ماشین رولینگ، سنگ زنی شیار مهره، تحلیل نمودار خطای حرکت و تشخیص علت گشتاور غیرعادی اهمیت بیشتری دارد. برای کاهش وابستگی به یک نفر، باید دستورالعمل ستاپ، نمونه مرجع، برنامه آموزش و ثبت پارامترهای فرآیند تدوین شود. هزینه آموزش در دوره پیش از بهره برداری باید در بودجه ثابت دیده شود و تولید آزمایشی پرضایعات را نمی توان معادل تولید تجاری دانست.

پیش بینی وضعیت سرمایه گذاری طرح تولید بال اسکرو

این بخش یک پیش امکان سنجی نمونه دلاری با سال مرجع ۲۰۲۶ است. سناریو به تولید بال اسکرو رول شده عمدتا C7، ظرفیت اسمی ۱۲ هزار مجموعه سالم، فعالیت ۲۵۰ روز و دو شیفت، خرید ساچمه و اجزای استاندارد و برون سپاری عملیات حرارتی محدود می شود. مبنای پولی دلار آمریکا است و عمدا به تومان تبدیل نشده تا به یک نرخ ارز ساختگی وابسته نباشد. اعداد، قیمت قطعی بازار، پیشنهاد معتبر فروشندگان یا نرخ رسمی سرمایه گذاری صنعتی محسوب نمی شوند؛ باید در مدل اختصاصی جایگزین شوند.

سرمایه ثابت و تفکیک هزینه ماشین آلات از هزینه کارخانه

در نتیجه هزینه ماشین آلات اصلی ۱٫۱۴ میلیون دلار تنها حدود ۴۱ درصد سرمایه ثابت با زمین است؛ برابر دانستن قیمت تجهیزات با سرمایه لازم برای کارخانه، برآورد را به شدت ناقص می کند. بخش تجهیزات آزمون و آماده سازی نیز به دلیل حساسیت محصول قابل حذف صوری نیست. در مدل اختصاصی باید هزینه حمل بین المللی، بیمه، حقوق ورودی واقعی، زیرساخت سایت، ابزار و قالب های ویژه، راه اندازی، گارانتی و خدمات نگهداری از قراردادها استخراج شود تا خطر دوباره شماری یا حذف هزینه رخ ندهد.

بودجه سرمایه ثابت در این مقاله یک عدد طراحی شده برای سازگار کردن سناریوی ظرفیت و مدل مالی است. چون پیش فاکتور اختصاصی تجهیزات بال اسکرو دریافت نشده است، استفاده از آن به عنوان پایه درخواست تسهیلات یا قرارداد EPC بدون استعلام می تواند خطای جدی ایجاد کند. برای کنترل دامنه اولیه، می توان در غربالگری پروژه به سرمایه ثابت حدود ۲٫۵ تا ۳٫۸ میلیون دلار برای همین عمق ساخت و همین سطح دقت به عنوان محدوده مطالعاتی اولیه نگاه کرد؛ این بازه نیز تخمین مهندسی و نه قیمت مستند بازار است.

سرمایه در گردش از روی چرخه مواد و وصول مطالبات

در سال نمونه با فروش ۹ هزار مجموعه، هزینه مواد، قطعات خریدنی و بخشی از خدمات برون سپاری ۵۲ دلار برای هر مجموعه فرض شده است؛ ارزش این اقلام حدود ۴۶۸ هزار دلار در سال است. سه ماه موجودی این اقلام حدود ۱۱۷ هزار دلار نقدینگی درگیر می کند. کالای در جریان ساخت و محصول نهایی به طور نمونه ۵۵ هزار دلار، حساب های دریافتنی با دوره وصول متوسط ۴۵ روز و فروش ۱٫۷۱ میلیون دلاری حدود ۲۱۱ هزار دلار، و موجودی نقد عملیاتی ۵۰ هزار دلار فرض می شوند. اگر اعتبار خرید تامین کنندگان ۳۳ هزار دلار از این نیاز کسر شود، سرمایه در گردش خالص حدود ۴۰۰ هزار دلار خواهد بود.

این روش از تعیین یک درصد ثابت از سرمایه ثابت مناسب تر است، زیرا نشان می دهد موجودی، دوره وصول و اعتبار تامین کننده چگونه نقدینگی را متاثر می کنند. در مورد ساچمه و قطعات بازگردش وارداتی، زمان خرید خارجی، حداقل مقدار سفارش، بازرسی ورودی و موجودی اطمینان می تواند از مفروضات سه ماهه بیشتر شود؛ لذا رقم ۴۰۰ هزار دلار باید با برنامه تامین و شرایط واقعی تسویه بازبینی شود.

سرمایه گذاری اولیه و مقیاس طرح

جمع ۲٫۷۶ میلیون دلار سرمایه ثابت با زمین و ۰٫۴۰ میلیون دلار سرمایه در گردش، سرمایه گذاری اولیه مدل مبنا را به ۳٫۱۶ میلیون دلار می رساند. اگر زمین قبلا در مالکیت سرمایه گذار باشد، نیاز نقدی جدید با فرض حذف ۲۲۰ هزار دلار خرید زمین حدود ۲٫۹۴ میلیون دلار است، اما ارزش اقتصادی زمین و هزینه فرصت آن باید در ارزیابی سرمایه گذاری باقی بماند. به علت نبود استعلام دقیق، بهتر است تصمیم ورود به مطالعه اختصاصی بر اساس این مرتبه بزرگی سرمایه باشد و نه دقت ظاهری دو رقم اعشار.

برآورد فروش، هزینه عملیاتی و توان ایجاد جریان نقد

برای نشان دادن سازگاری محاسبات، قیمت فروش میانگین ۱۹۰ دلار برای هر مجموعه صرفا به عنوان فرض مطالعاتی در نظر گرفته می شود؛ این عدد قیمت قابل اثبات محصول ایرانی C7 در مهر ۱۴۰۵ نیست. فروش ۹ هزار مجموعه در سطح بهره برداری ۷۵ درصد برابر ۱٫۷۱ میلیون دلار درآمد سالانه خواهد بود. اگر هزینه متغیر مواد و قطعات و برون سپاری ۵۲ دلار و سایر هزینه های متغیر فرایند و تحویل ۳۰ دلار برای هر مجموعه باشد، جمع هزینه متغیر ۸۲ دلار برای هر مجموعه و ۷۳۸ هزار دلار در سال می شود.

در ادامه، هزینه ثابت عملیاتی سالانه شامل دستمزد و هزینه های ثابت تعمیرات، نظارت و مدیریت، در مدل نمونه ۴۲۰ هزار دلار فرض شده است؛ درون این رقم، حقوق و مزایای سالانه ۲۸ نفر حدود ۲۹۴ هزار دلار و سایر هزینه های ثابت ۱۲۶ هزار دلار منظور شده است. بر این مبنا مازاد درآمد بر هزینه های نقدی عملیاتی، پیش از بهره، مالیات و استهلاک یا EBITDA نمونه حدود ۵۵۲ هزار دلار در سال است. تقسیم سرمایه گذاری ۳٫۱۶ میلیون دلاری بر این مبلغ حدود ۵٫۷ سال نسبت ساده سرمایه به EBITDA می دهد؛ این نسبت، دوره بازگشت واقعی وجه نقد، IRR یا NPV نیست و اثر مالیات، سرمایه گذاری جایگزینی، تامین مالی و تغییرات سالانه را لحاظ نمی کند.

بدون پیش فاکتورهای معتبر، قیمت فروش تایید شده و برنامه فروش قراردادی نمی توان برای IRR یا NPV عدد قابل دفاع ارائه کرد. محاسبه این شاخص ها مستلزم جریان نقد سالانه، زمان ساخت، برنامه افزایش ظرفیت، مالیات، استهلاک، هزینه تامین مالی، هزینه سرمایه و ارزش پایانی دارایی هاست. نتیجه درست این پیش امکان سنجی، شناخت اندازه سرمایه و متغیرهای تعیین کننده است، نه ادعای سود تضمین شده.

شاخص های کلیدی سناریوی مبنا

چه داده هایی باید پیش از تصمیم سرمایه گذاری واقعی تکمیل شوند؟

• اول، نقشه واقعی مدل های منتخب و ماتریس ساعت استاندارد هر محصول باید ارائه شود.
• دوم، سازنده ماشین مخصوص باید قطعه نمونه با همان قطر و طول را همراه نمودار دقت گام و گزارش سختی و گشتاور تحویل دهد.
• سوم، هزینه تمام شده باید با پیش فاکتور فولاد، ساچمه، قطعات بازگردش، خدمات سختکاری و ابزار دوره ای محاسبه شود.
• چهارم، قیمت فروش باید با سفارش یا تایید فنی خریدار صنعتی و شرایط تسویه آن سنجیده شود.
• پنجم، محل استقرار، هزینه ساختمان، تامین مالی و برنامه آموزش باید به صورت اسناد مستقل در مدل سالانه ثبت شوند.

تا قبل از این مراحل، هر عدد مالی فقط نقش «غربالگری سرمایه گذاری» را دارد.

ریسک های فنی، تامین و کیفیت تولید بال اسکرو

مهم ترین ریسک فنی، ناتوانی در تکرار کیفیت است: ممکن است قطعه نمونه اول دقت مطلوبی داشته باشد، ولی پس از تغییر ابزار یا افزایش طول شفت، خطای حرکت و تاب از حدود پذیرش خارج شود. برای مدیریت این خطر، آزمون پیش از خرید روی چند قطر و طول، پایش قابلیت فرآیند و تجهیز آزمایشگاه مستقل از خط ضرورت دارد. ریسک دوم، کیفیت شیار داخلی مهره و مدار گردش ساچمه است؛ کوچک بودن عیب در این نقطه می تواند هنگام برگشت جهت حرکت به افزایش گشتاور، صدا یا آسیب سطحی منجر شود.

ریسک تامین شامل دسترسی مستمر به ساچمه هم کلاس، قالب رولینگ، ابزار سنگ زنی و خدمات عملیات حرارتی با قابلیت ردیابی است. در صورت وابستگی به یک تامین کننده خارجی، سفارش زیاد قطعات استاندارد ممکن است سرمایه در گردش را افزایش دهد و در عین حال تغییر نسخه طراحی قطعه، موجودی را راکد کند. از نظر اقتصادی، فروش قطعات ارزان عمومی به تنهایی نمی تواند هزینه بالای آزمون، قالب مخصوص و خدمات فنی محصول دقیق را توجیه کند؛ باید قبل از سرمایه گذاری مشخص شود که مشتری حاضر است بابت کیفیت قابل اندازه گیری و مشخصات تکرارپذیر چه مبلغی بپردازد.

جنبه ایمنی نیز در ماشین های شکل دهی تحت فشار، سنگ زنی و جابه جایی شفت های بلند مهم است. حفاظت ناحیه غلتک، جمع آوری براده، انبارش ایمن قطعات بلند و کنترل تماس کارگر با روانکار و لبه تیز باید در طراحی اولیه لحاظ شود. برای عملیات حرارتی برون سپاری، کنترل پیمانکار و روش تحویل ایمن قطعات داغ یا سختکاری شده همچنان ضروری است.

جمع بندی طرح توجیهی تولید بال اسکرو

تولید بال اسکرو در ایران از نظر فنی تنها زمانی به یک فعالیت پایدار تبدیل می شود که رده دقت هدف، روش ساخت شیار، کیفیت مهره، عملیات حرارتی، مونتاژ و آزمون نهایی به صورت یک سیستم واحد طراحی شوند. برای شروع صنعتی، تولید رول شده عمدتا C7 با دامنه محدود قطر و طول و برون سپاری بعضی عملیات می تواند نسبت به ورود مستقیم به سنگ زنی فوق دقیق، دامنه ریسک اجرایی کوچک تری داشته باشد؛ اما حتی همین مسیر هم به تجهیزات تخصصی و مترولوژی معتبر نیاز دارد.

در الگوی نمونه این مقاله، کارخانه با ظرفیت اسمی ۱۲ هزار مجموعه سالم، زمین حدود ۳ هزار متر مربع، اشتغال حدود ۲۸ نفر و سرمایه گذاری اولیه مطالعاتی حدود ۳٫۱۶ میلیون دلار تعریف شد. درآمد و EBITDA نمونه به ترتیب ۱٫۷۱ و ۰٫۵۵۲ میلیون دلار هستند، مشروط به فروش ۹ هزار مجموعه با قیمت میانگین فرضی ۱۹۰ دلار و تحقق هزینه های مدل. این ارقام برآورد رسمی یا تضمین سود نیستند. تصمیم ورود به مطالعه تفصیلی باید بر نتایج نمونه سازی، سفارش های قابل اتکا، کالیبراسیون خط، استعلام ماشین آلات و مدل نقدی اختصاصی استوار باشد.
