قلاب جرثقیل یکی از حساس ترین اجزای انتقال بار در سامانه های بالابر است. برخلاف ظاهر ساده آن، انتخاب فولاد، مسیر شکل دهی، عملیات حرارتی، شعاع ناحیه داخلی قلاب، کیفیت رزوه و الزامات آزمون بار مستقیما بر ایمنی کارکرد اثر می گذارد. راه اندازی واحد تولید این محصول فقط خرید پرس یا دستگاه تراش نیست؛ سرمایه گذار باید از ابتدا مشخص کند که قرار است قلاب را از شمش یا میلگرد فورج کند، قطعه فورج شده را ماشین کاری و تکمیل کند، یا مجموعه قلاب و قرقره را مونتاژ کند. این سه مدل از نظر سرمایه گذاری، مهارت، ریسک فنی و اندازه اقتصادی تفاوت دارند.
در این مقاله، مشخصات محصول، استانداردهای مرتبط، مواد اولیه، فرآیند و تجهیزات، ظرفیت عملی، بازار ایران و یک پیش امکان سنجی دلاری تشریح شده است. مبنای عددی اصلی، واحد تکمیل قلاب فورج شده با ظرفیت فروش ۶ هزار عدد در سال و وزن متوسط ۱۵ کیلوگرم برای هر قلاب است. تمام اعداد هزینه و درآمد این سناریو، فرض مطالعاتی سال ۲۰۲۶ میلادی هستند و قیمت قطعی بازار یا پیشنهاد فروش تامین کننده محسوب نمی شوند. هرجا آمار رسمی در دسترس بوده، سال، قلمرو و محدودیت آن جداگانه بیان شده است.
معرفی قلاب جرثقیل و محصولات قابل تولید
قلاب جرثقیل (Crane Hook) قطعه ای باربر است که نیرو را از سیم بکسل، زنجیر یا مجموعه قلاب به بار انتقال می دهد. بدنه قلاب باید در برابر کشش، خمش، تنش های موضعی و تکرار بارگذاری مقاومت کند. طراحی آن صرفا بر اساس تناژ اعلامی انجام نمی شود؛ گروه کاری جرثقیل، ماهیت بار، شیوه آویز، دمای محیط و اتصال قلاب به بلوک بالابر نیز در تعیین شکل و جنس موثرند. عبارت «قلاب پنج تنی» بدون بیان استاندارد، کلاس ماده، هندسه و شرایط بهره برداری توصیف فنی کاملی نیست.
انواع قلاب و مرز محصولات
قلاب یک شاخه یا Single Hook در بسیاری از جرثقیل های سقفی و دروازه ای استفاده می شود. در ظرفیت های بیشتر یا برخی کاربردهای خاص، قلاب دوشاخه یا Ramshorn Hook امکان توزیع متقارن تر بار میان دو بخش را فراهم می کند؛ با این حال، جایگزینی آن با قلاب تک شاخه بدون بررسی مهندسی مجاز نیست. قلاب گردان همراه مهره، محور، یاتاقان و قطعات قفل کننده، یک مجموعه مونتاژی است و الزاما تمام اجزای آن داخل کارخانه قلاب سازی ساخته نمی شوند. (منبع: موسسه DIN، استاندارد DIN ۱۵۴۰۱-۱ قلاب تک شاخه) | (منبع: موسسه DIN، استاندارد DIN ۱۵۴۰۲-۱ قلاب دوشاخه)
قلاب چشمی (Eye Hook)، قلاب زبانه دار و قلاب خودقفل شونده برای اتصال به اسلینگ های زنجیری یا سیم بکسلی نیز از خانواده تجهیزات باربرداری هستند، اما هندسه، درجه مقاومتی و استاندارد آزمون آنها می تواند با قلاب جرثقیل سقفی تفاوت داشته باشد. استاندارد ISO ۷۵۹۷:۲۰۱۳ مشخصا قلاب فولادی فورج شده زبانه دار گرید ۸ با اتصال چشمی یا دوشاخه را تا حد بار کاری ۶۳ تن پوشش می دهد؛ این دامنه را نباید به همه قلاب های جرثقیل تعمیم داد. (منبع: سازمان ISO، استاندارد ISO ۷۵۹۷:۲۰۱۳ قلاب فورج شده گرید ۸) | (منبع: موسسه DIN، استاندارد EN ۱۶۷۷-۲:۲۰۰۸)
| گروه محصول | ویژگی شاخص | پیامد برای خط تولید |
|---|---|---|
| قلاب تک شاخه فورج شده | بدنه یکپارچه و ساقه ماشین کاری شده | نیاز به کنترل ابعاد، رزوه، سختی و آزمون بار |
| قلاب دوشاخه | هندسه بزرگ تر و غالبا جرم بیشتر | تجهیزات جابه جایی و آزمون با ظرفیت بالاتر |
| قلاب چشمی یا زبانه دار گرید ۸ | اتصال به زنجیر یا اسلینگ؛ الزامات استاندارد خاص | قالب و فیکسچر اختصاصی و آزمون های سری تولید |
| مجموعه قلاب و بلوک قرقره | قلاب، شفت، مهره، یاتاقان، پولی و حفاظ | مونتاژ، تلرانس تجمعی و آزمون مجموعه |
برای نمونه، در کاتالوگ سازنده اروپایی Heuer، وزن تقریبی قلاب فورج نشده سایز اسمی ۵ برابر ۱۲.۳ کیلوگرم و سایز ۶ برابر ۱۷.۱ کیلوگرم درج شده است. این ارقام فقط نشان می دهند که میانگین ۱۵ کیلوگرم در سناریوی مقاله از نظر ابعاد محصول قابل تصور است؛ سایز اسمی ۵ یا ۶ الزاما به معنی ظرفیت مجاز ۵ یا ۶ تن در تمام گروه های کاری نیست. (منبع: شرکت Heuer، مشخصات فنی و وزن قلاب فورج شده)
مشخصات فنی موثر بر طراحی
در سفارش فنی باید نوع قلاب، نقشه ساخت، بار کاری مجاز (WLL)، بار آزمون، درجه فولاد، شرایط بارگذاری، هندسه دهانه، شعاع داخلی، ابعاد نشیمن، طول و قطر ساقه، نوع رزوه، مشخصات یاتاقان در مدل گردان و الزامات نشانه گذاری مشخص شوند. تغییر جزئی شعاع داخلی می تواند توزیع تنش را تغییر دهد؛ بنابراین تراشیدن اضافی ناحیه منحنی برای کاهش وزن، روش قابل قبولی برای ارزان سازی نیست.
طراحی باربر نیازمند محاسبه تنش و خستگی، بررسی تمرکز تنش، تحلیل اجزای محدود در موارد لازم، ارزیابی حالت های بارگذاری خارج از محور و تطبیق با ضریب های طراحی استاندارد منتخب است. درج تناژ روی بدنه بدون شواهد محاسباتی و آزمون تایید نوع، ادعای ایمنی قابل اتکا ایجاد نمی کند. برای هر خانواده محصول باید پرونده فنی شامل نسخه نقشه، ردیابی ماده، فرآیند حرارتی و نتایج آزمایش نگهداری شود.
معرفی کد آیسیک و کد محصول قلاب جرثقیل
در طبقه بندی بین المللی ISIC Rev.۴، رده ۲۸۱۶ با عنوان ساخت تجهیزات بالابر و جابه جایی مواد شامل تولید قطعات تخصصی تجهیزات بلندکردن و جابه جایی نیز می شود. بنابراین ساخت قلابی که به طور اختصاصی قطعه سامانه بالابر است، از نظر ماهیت فعالیت می تواند ذیل این رده بررسی شود. این تطبیق با کد فعالیت بین المللی، به معنی تعیین خودکار کد ده رقمی محصول در سامانه های صنعتی ایران نیست. (منبع: بخش آمار سازمان ملل، طبقه بندی ISIC Rev.۴ رده ۲۸۱۶)
کد فعالیت برای شناسایی حوزه کسب و کار و نوع فعالیت صنعتی کاربرد دارد، اما کد محصول صنعتی باید به مشخصات کالای خروجی و فهرست جاری طبقه بندی وزارت صنعت، معدن و تجارت منطبق شود. در مورد واحدی که علاوه بر قلاب، مجموعه بلوک قرقره را نیز تولید می کند، احتمال وجود چند عنوان محصول مطرح است. چون کد محصول اختصاصی و فعال «قلاب جرثقیل» در منبع رسمی قابل اتکا در دسترس این بررسی تایید نشد، درج یک شماره قطعی در این مقاله صحیح نیست؛ عنوان و کد باید هنگام ثبت درخواست جواز تاسیس در سامانه مربوط استعلام شود.
کد تعرفه گمرکی و HS Code قلاب جرثقیل
تعرفه گمرکی بر مبنای ماهیت واقعی کالا، کارکرد اختصاصی، وضعیت کامل یا نیمه ساخته بودن و دستگاهی که کالا با آن به کار می رود تعیین می شود. برای قطعات مختص جرثقیل های مشمول ردیف ۸۴۲۶، زیرردیف شش رقمی ۸۴۳۱۴۹ از گزینه های نیازمند بررسی است. برای قطعات ماشین آلات ردیف ۸۴۲۵ مانند برخی بالابرها و وینچ ها، ۸۴۳۱۱۰ ممکن است مرتبط باشد. قلاب فولادی عمومی که ویژگی طبقه بندی به عنوان قطعه اختصاصی ماشین را ندارد، می تواند نیازمند بررسی ردیف های دیگر از جمله مصنوعات فولادی باشد. (منبع: بخش آمار سازمان ملل، طبقه بندی HS ردیف ۸۴۳۱)
| کد شش رقمی HS | شرح کلی | احتیاط تفسیری |
|---|---|---|
| 843149 | سایر قطعات ماشین آلات مرتبط با ردیف های معین، از جمله جرثقیل | فقط قلاب نیست؛ قطعات دیگر ماشین آلات را نیز در بر می گیرد |
| 843110 | قطعات ماشین آلات ردیف ۸۴۲۵ | امکان ارتباط با قلاب برخی بالابرها؛ نه طبقه بندی قطعی همه قلاب ها |
| 732690 | سایر مصنوعات از آهن یا فولاد | صرفا گزینه نیازمند ارزیابی برای کالای عمومی؛ تایید گمرکی الزامی است |
شش رقم نخست در نظام HS بین المللی تعریف می شود؛ ردیف هشت یا ده رقمی و حقوق ورودی بسته به کشور و سال تغییر می کند. برای اظهار واردات یا صادرات باید به شرح کالا، نقشه یا کاتالوگ، نظر طبقه بندی گمرک و جدول تعرفه معتبر همان سال مراجعه شود. برداشت اندازه بازار قلاب از مجموع واردات کد ۸۴۳۱۴۹ خطای جدی است، زیرا داده این ردیف شامل اقلام متعدد غیر از قلاب است.
مواد اولیه، فولاد و زنجیره تأمین
عملکرد مکانیکی قلاب بیش از هر چیز به ترکیب شیمیایی، پاکیزگی متالورژیکی، ساختار حاصل از فورج و عملیات حرارتی، چقرمگی و نبود ترک وابسته است. انتخاب نام فولاد به تنهایی کفایت نمی کند؛ وضعیت تحویل، قطر مقطع، نسبت تغییر شکل، سختی پذیری، جهت جریان الیاف و قابلیت آزمون باید در مشخصات خرید نوشته شود. به خصوص برای قلاب های سنگین، ترک سطحی، جدایش داخلی و ساختار حرارتی نامناسب می تواند پیش از رسیدن به حد تنش اسمی باعث شکست شود.
فولادهای مناسب و معیار پذیرش
برای برخی قلاب های مطابق استانداردهای DIN و EN، فولادهای سازه ای با مشخصات معین و در کلاس های بالاتر فولادهای آلیاژی مانند 34CrNiMo6 و 30CrNiMo8 در کاتالوگ های سازندگان معتبر دیده می شوند. نام این فولادها یک فهرست مجاز همگانی نیست: طراحی باید ماده را بر اساس استاندارد کاربردی، ضخامت موثر، دمای کار و عملیات حرارتی انتخاب کند. در قلاب های گرید ۸ زنجیری نیز باید خواص کل قطعه نهایی و الزامات استاندارد محصول ملاک باشد، نه صرفا شماره گرید فولاد خام.
هنگام خرید قطعه فورج شده، درخواست گواهی آزمون ماده بر اساس EN ۱۰۲۰۴ نوع ۳.۱ در صورت نیاز قراردادی، شماره ذوب (Heat Number)، مشخصات ترکیب شیمیایی، گزارش عملیات شکل دهی و در صورت توافق گزارش آزمون غیرمخرب اهمیت دارد. نمونه برداری از هر محموله برای کنترل هویت ماده و بررسی ابعادی باید به برنامه کنترل کیفیت پیوند بخورد. قطعه بی نام و نشان که سابقه ذوب یا فورج آن مشخص نیست، خوراک مناسبی برای تولید باربر ایمنی نیست. (منبع: موسسه DIN، استاندارد EN ۱۰۲۰۴ مدارک بازرسی محصولات فلزی)
موازنه مواد در سناریوی مبنا
در سناریوی سال ۲۰۲۶، تعداد قلاب سالم قابل فروش ۶۰۰۰ عدد، وزن متوسط قلاب نهایی ۱۵ کیلوگرم و وزن متوسط خامه فورج شده ورودی ۱۷ کیلوگرم فرض شده است. اگر نرخ قبولی نهایی ۹۵ درصد باشد، تعداد خامه مصرفی برابر ۶۰۰۰ تقسیم بر ۰.۹۵، یعنی نزدیک به ۶۳۱۶ قطعه خواهد بود. جرم خرید سالانه خامه فورج شده حدود ۱۰۷.۴ تن است. از این میزان، ۹۰ تن در کالای سالم تحویلی باقی می ماند؛ نزدیک ۱۲.۶ تن به صورت براده ماشین کاری و حدود ۴.۷ تن به شکل جرم قطعات مردود یا برگشتی خواهد بود. مقدار دقیق ضایعات تابع میزان براده برداری، تلرانس خامه و نحوه اصلاح قطعه است.
این محاسبه نشان می دهد نسبت جرم محصول به جرم خوراک نزدیک ۸۴ درصد است، اما این نسبت نباید با نرخ قبولی ۹۵ درصد اشتباه گرفته شود. نرخ اول بازده جرمی و دومی بازده تعدادی کیفی است. فروش ضایعات فولادی می تواند بخشی از هزینه را جبران کند؛ با این حال برای محافظه کاری در محاسبات مالی نمونه، درآمد ضایعات در نظر گرفته نشده است.
در کنار خامه فورج شده، مواد مصرفی شامل ابزارهای برش، روغن و سیال ماشین کاری، مواد شستشو، مواد آزمون ذرات مغناطیسی، پوشش محافظ در صورت انتخاب، مواد نشانه گذاری، جعبه یا پالت و اقلام بسته بندی است. مهره، خار، قفل یا یاتاقان برای مدل های گردان نیز باید با مشخصات فنی ردیابی پذیر تهیه شود. موجودی خرید این قطعات کوچک از نظر ارزش نسبت به خود فولاد کمتر است، اما کمبود یک قطعه می تواند کل مجموعه را غیرقابل تحویل کند.
مقایسه فناوری های تولید قلاب جرثقیل
سه الگوی سرمایه گذاری را نباید با یکدیگر مخلوط کرد.
- کارخانه فورج کامل، فرآیند تولید بدنه را از شمش یا میلگرد و بیلت مناسب آغاز می کند
- واحد تکمیل، خامه فورج شده را تحویل می گیرد و عملیات بعدی را انجام می دهد
- واحد مونتاژ معمولا قلاب آماده یا نیمه آماده را با قطعات مجموعه بالابر یکپارچه می کند.
تفاوت فقط در تعداد ماشین آلات نیست، بلکه در نظام صلاحیت فنی، آزمون ها و مسئولیت کیفیت محصول نهایی است.
| مدل اجرایی | فعالیت های اصلی | مزیت بالقوه | محدودیت یا ریسک اصلی |
|---|---|---|---|
| تولید کامل از شمش یا بیلت | برش، گرم کردن، فورج، پیرایش، عملیات حرارتی، ماشین کاری و آزمون | کنترل بیشتر بر طراحی و جریان ماده | سرمایه و قالب بالا، انرژی زیاد، ضایعات و مهارت متالورژی |
| تکمیل خامه فورج شده | کنترل ورودی، ماشین کاری، عملیات حرارتی منتخب، آزمون، نشانه گذاری | سرمایه کمتر و امکان شروع تدریجی | وابستگی به کیفیت تامین کننده فورج |
| مونتاژ مجموعه قلاب | تامین قطعات تایید شده، مونتاژ، کنترل و آزمون مجموعه | راه اندازی ساده تر در مقیاس محدود | ارزش افزوده ساخت کمتر، وابستگی به قطعات خریدنی |
در صورت انتخاب تولید کامل، ظرفیت اقتصادی به تنوع سایز و تعداد قالب ها بسیار حساس می شود. پرس بزرگ برای قطعات کوچک در بسیاری از ساعات بلااستفاده می ماند و هزینه ابزار و تعویض قالب به ازای قطعه بالا می رود. در مقابل، واحد تکمیل می تواند از چند تامین کننده دارای مستندات متالورژیکی خامه بگیرد و توسعه فورج را به مرحله بعد موکول کند. این تصمیم در این مقاله انتخاب مبنای عددی است، نه حکم برتری قطعی یک روش برای همه سرمایه گذاران.

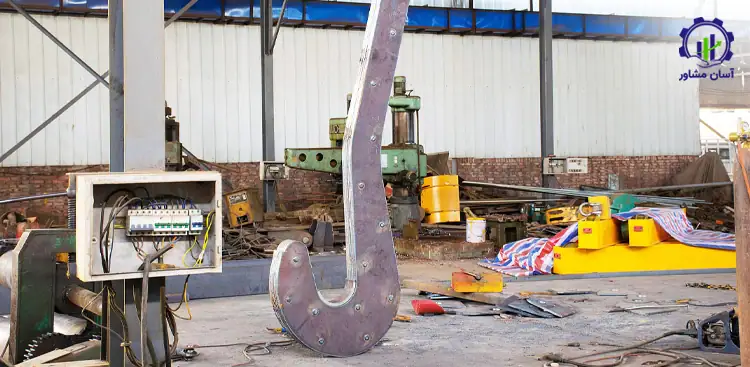

فرآیند تولید قلاب جرثقیل
جریان مواد در مدل کامل به صورت انتخاب فولاد و کنترل ذوب ← برش بیلت ← گرم کردن کنترل شده ← فورج و شکل دهی ← پلیسه گیری و تمیزکاری ← عملیات حرارتی ← ماشین کاری ← آزمون غیرمخرب و ابعادی ← آزمون بار و تایید نهایی ← نشانه گذاری و بسته بندی است. در مدل مبنای این مقاله، مواد از مرحله ورود خامه فورج شده وارد کارخانه می شوند؛ اما کنترل های ورودی باید اطلاعات مراحل قبلی را پوشش دهند.
کنترل ورودی و تایید خامه فورج شده
هر محموله ابتدا از نظر شماره ذوب، گواهی ماده، شناسه قالب یا بچ، ابعاد مرجع، ضربه خوردگی و سطح عاری از تاخوردگی بررسی می شود. محل های بحرانی نظیر شعاع داخلی، تغییر مقطع ساقه و ناحیه اتصال باید دسترسی بازرسی کافی داشته باشند. برای جلوگیری از اختلاط، خامه های منتظر تایید از قطعات قبول شده و مردود جدا می شوند. اگر تامین کننده نتواند منشأ ماده و مسیر عملیات را نشان دهد، تولیدکننده مرحله تکمیل نمی تواند صرفا با آزمون سختی نهایی همه ابهام ها را رفع کند.
در طرح کامل، برش ماده با اره نواری صنعتی انجام و طول بیلت با توجه به حجم قطعه، ضریب پلیسه و افت حرارتی تعیین می شود. پیش از فورج، بیلت باید به طور یکنواخت و مطابق دستورالعمل تایید شده گرم شود. دمای نامناسب، زمان ماند طولانی یا اختلاف دمای مرکز و سطح می تواند درشت شدن دانه، اکسیدشدگی یا نقص شکل پذیری ایجاد کند. مقادیر واقعی دما و زمان باید از مشخصات فولاد و تایید فرآیند استخراج شوند و برای همه فولادها یک عدد ثابت نیستند.
فورج گرم، جهت جریان الیاف و پیرایش
فورج تحت چکش، پرس یا ترکیبی از پیش فرم و قالب بسته انجام می شود. هدف فقط رسیدن به شکل هندسی نیست؛ جهت گیری جریان ماده در امتداد انحنای قلاب و پرهیز از تاخوردگی های سطحی اهمیت ویژه دارد. برای قلاب های بزرگ، فورج آزاد و عملیات شکل دهی چندمرحله ای ممکن است مناسب تر از یک ضربه قالب بسته باشد. طراحی قالب باید حداقل شعاع لازم، مسیر خروج پلیسه، انقباض و دسترسی برای بازرسی پس از فورج را تامین کند.
بعد از شکل دهی، پلیسه ها به روش تایید شده برداشته می شوند، سطح تمیز می شود و ابعاد پیش از ماشین کاری کنترل می گردد. رفع نقص سطحی مجاز باید تحت دستورالعمل محدودکننده عمق سنگ زنی انجام شود؛ ترمیم خودسرانه نقص بحرانی با جوشکاری یا گرم کردن موضعی بدون تایید طراحی مجاز نیست. برای قطعات حساس، ارزیابی اولیه مقطع نمونه فورج می تواند جریان الیاف و عیوب ناشی از قالب را نشان دهد.
عملیات حرارتی و کنترل ساختار
عملیات حرارتی بر حسب نوع فولاد و استاندارد محصول ممکن است شامل نرماله کردن، کوئنچ و تمپر یا مسیر تاییدشده دیگر باشد. هدف رسیدن به ترکیبی از استحکام، چقرمگی و مقاومت در برابر شکست است، نه صرفا بیشینه کردن سختی. قطعه ای با سختی زیاد اما چقرمگی ضعیف ممکن است در ضربه یا بارگذاری غیرعادی دچار شکست ترد شود. پروفایل دما، سرعت گرم کردن، محیط کوئنچ، بارگذاری کوره و زمان تمپر باید در دستورالعمل قابل ردیابی باشند.
پس از عملیات حرارتی باید سختی و در صورت الزام، خواص کششی و ضربه ای بر مبنای برنامه نمونه برداری کنترل شود. تابیدگی ساقه یا تغییر دهانه قلاب در این مرحله ممکن است رخ دهد؛ بنابراین در طراحی خامه و ترتیب ماشین کاری باید اصلاح مجاز و تلرانس نهایی در نظر گرفته شود. سختی سنجی به تنهایی جای آزمون کشش، چقرمگی یا آزمون بار را نمی گیرد.
ماشین کاری دقیق ساقه، رزوه و سطوح اتصال
ماشین کاری معمولا شامل تراش ساقه، ایجاد رزوه، اصلاح سطوح نشیمن مهره یا یاتاقان، سوراخ کاری یا فرزکاری لازم طبق نقشه است. فیکسچر باید قطعه منحنی و نامتقارن را بدون ایجاد تغییر شکل مهار کند. در رزوه های باربر، هندسه ریشه، زبری، هم محوری و روش کنترل گیج اهمیت دارد. تراشکاری سطح داخلی ناحیه منحنی تنها در صورت تصریح نقشه و باقی ماندن مقطع مجاز انجام می شود.
دو دستگاه تراش CNC می توانند عملیات ساقه و رزوه را در چند فیکسچر انجام دهند. یک مرکز ماشین کاری عمودی برای شیار، سوراخ و پرداخت سطوح ویژه قابل استفاده است. ترتیب اجرا باید با عملیات حرارتی هماهنگ شود: ماشین کاری خشن پیش از حرارت و تکمیل پس از حرارت در برخی قطعات قابل دفاع است، اما انتخاب نهایی به تلرانس و تغییر شکل احتمالی بستگی دارد. ابزار مصرفی و زمان سیکل باید با قطعات واقعی نمونه سازی اندازه گیری شوند.
بازرسی غیرمخرب، آزمون بار و نشانه گذاری
آزمون ذرات مغناطیسی (MT/MPI) برای آشکارسازی عیوب سطحی و نزدیک سطح در فولاد فرومغناطیس کاربرد دارد. در قطعات بزرگ یا هنگام الزام نقشه، آزمون فراصوتی (UT) می تواند برای ناپیوستگی های حجمی استفاده شود. انتخاب روش، حساسیت، مناطق آزمون، صلاحیت بازرس و معیار پذیرش باید با استاندارد محصول و قرارداد خریدار تطبیق داشته باشد. انجام یک آزمون غیرمخرب موفق، تضمین کننده همه خواص مکانیکی نیست. (منبع: سازمان ISO، استاندارد ISO ۹۹۳۴-۱:۲۰۱۶ آزمون ذرات مغناطیسی)
آزمون بار اثباتی (Proof Load Test) باید با فیکسچر مناسب، دستگاه کالیبره، مسیر اعمال بار مشخص و مقدار منطبق با استاندارد یا طرح تاییدشده انجام شود. نسبت بار آزمون به WLL برای همه انواع قلاب ثابت فرض نمی شود. پس از آزمون، تغییر شکل ماندگار و نشانه های آسیب طبق الزامات بررسی می شوند. دستگاه آزمون باید دارای حفاظ، فاصله امن اپراتور و سامانه توقف اضطراری باشد؛ شکست احتمالی قطعه تحت بار، خطری جدی است.
بر روی محصول پذیرفته شده، حداقل شناسه سازنده، شماره یا سری قابل ردیابی، علامت بار مجاز در موارد لازم، کلاس/استاندارد مرتبط و سایر مشخصات الزام شده ثبت می شود. نشانه گذاری نباید خود سبب تمرکز تنش در ناحیه بحرانی شود. پرونده هر سری تولید شامل داده های مواد، فرآیند، آزمون ها و خروجی نهایی نگهداری می شود. بسته بندی نیز باید از ضربه به رزوه و خوردگی در انبار جلوگیری کند.
ماشین آلات مورد نیاز و بالانس خط تولید
انتخاب ماشین آلات از حجم فروش هدف و ترکیب ابعادی آغاز می شود، نه از بزرگ ترین دستگاه موجود در کاتالوگ. برای نمونه، اگر سفارش ها از قلاب های ۵ تا ۲۰۰ کیلوگرمی تشکیل شوند، میانگین وزن و سیکل نمونه این مقاله دیگر مبنای مناسبی نیست. در واحد تکمیل خامه فورج شده، گلوگاه غالبا ترکیبی از ماشین کاری ساقه، کوره عملیات حرارتی و آزمون نهایی است؛ ظرفیت اسمی اعلام شده هر دستگاه باید به تعداد قطعه قابل قبول در سال تبدیل شود.
ترکیب پیشنهادی تجهیزات اصلی
برای سناریوی متوسط ۱۵ کیلوگرم، دو تراش CNC با سه نظام و فیکسچر مناسب، یک فرز CNC یا مرکز ماشین کاری، تجهیزات برش و پلیسه گیری، مجموعه عملیات حرارتی کنترل شده، دستگاه تست ذرات مغناطیسی، تجهیزات سختی سنجی و اندازه گیری، دستگاه آزمون بار، سامانه شستشو و حفاظت سطح و ابزار حمل داخل سالن در نظر گرفته شده است. در صورت عرضه قلاب های گردان، میز مونتاژ مهره و یاتاقان و ابزار اندازه گیری گشتاور و خلاصی محوری نیز لازم می شود.
| تجهیز | مشخصه انتخاب و کارکرد | بازه اولیه بودجه تجهیزات، دلار آمریکا | مبنای عددی |
|---|---|---|---|
| دو تراش CNC | قطر گردش، طول مفید، توان اسپیندل و فیکسچر ساقه قلاب | ۶۰٬۰۰۰ تا ۱۳۰٬۰۰۰ | برآورد مهندسی ۲۰۲۶؛ آگهی سازنده برای یک تراش نمونه ۳۵ تا ۴۰ هزار دلار |
| یک مرکز ماشین کاری | کورس مناسب، ابزارگیر، دقت و امکان بستن قطعه نامتقارن | ۳۵٬۰۰۰ تا ۸۰٬۰۰۰ | فرض خرید تجهیزات صنعتی ۲۰۲۶ |
| مجموعه عملیات حرارتی | کنترل پروفیل، ظرفیت تجمعی روزانه، ثبت سیکل و امکانات کوئنچ و تمپر | ۹۰٬۰۰۰ تا ۲۲۰٬۰۰۰ | ذخیره بودجه مهندسی؛ نه پیش فاکتور |
| آزمون ذرات مغناطیسی و ابزار آزمایشگاه | میز MT/MPI، سختی سنج، ابزار دقیق و مستندسازی | ۲۵٬۰۰۰ تا ۸۰٬۰۰۰ | منابع قیمت تجهیزات MT به همراه فرض سایر ابزارها |
| دستگاه آزمون بار و فیکسچر ایمن | نیروی متناسب با حداکثر بار آزمون، کالیبراسیون، حفاظ و ثبت داده | ۲۰٬۰۰۰ تا ۹۰٬۰۰۰ | آگهی های تجهیزات کشش صنعتی؛ طراحی فیکسچر اختصاصی جداگانه ارزیابی شود |
| اره، پلیسه گیری، شستشو، جابه جایی و ابزارهای خاص | پشتیبانی خط، نگهداری و پیشگیری از آسیب قطعه | ۲۵٬۰۰۰ تا ۷۰٬۰۰۰ | فرض مهندسی ۲۰۲۶ |
این بازه ها بودجه اولیه غربالگری هستند و قیمت روز قابل معامله برای مجموعه مشخص در ایران نیستند. به عنوان شواهد محدود برای جهت قیمت، یک آگهی سازنده در سال ۲۰۲۶ برای تراش CNC بازه ۳۵ تا ۴۰ هزار دلار و آگهی های دستگاه آزمون کشش ۱۰۰۰ کیلو نیوتن قیمت های حدود ۱۰ تا ۴۰ هزار دلار را نمایش می دهند؛ اما دستگاه کشش عمومی را نمی توان بدون طراحی و تایید فیکسچر و محدوده نیروی مورد نیاز، معادل دستگاه آزمون قلاب دانست. همچنین هزینه حمل، ترخیص، نصب، ابزارآلات، آموزش، خدمات پس از فروش و کالیبراسیون به رقم خرید افزوده می شود.
محاسبه ظرفیت سالانه و شناسایی گلوگاه
سناریوی مبنا ۲۵۰ روز کاری در سال، یک شیفت ۸ ساعته، ۷۵ درصد دسترس پذیری موثر خط و ۹۵ درصد قبولی تعدادی دارد. بنابراین زمان موثر کار هر ماشین در سال ۲۵۰ × ۸ × ۰.۷۵، برابر ۱۵۰۰ ساعت است. برای تحویل ۶۰۰۰ قلاب سالم، باید نزدیک ۶۳۱۶ قلاب خام وارد چرخه شوند؛ نیاز تولید مؤثر معادل ۴.۲۱ قطعه خام در ساعت موثر کل خط است.
فرض می شود هر تراش برای یک قطعه به طور میانگین ۲۰ دقیقه زمان عملیاتی نیاز داشته باشد. دو تراش در مجموع با ۱۵۰۰ ساعت موثر، ظرفیت نظری نزدیک ۹۰۰۰ قطعه در سال خواهند داشت. اگر مرحله فرزکاری یا عملیات تکمیلی هر قطعه ۱۲ دقیقه زمان ببرد، یک مرکز ماشین کاری حدود ۷۵۰۰ قطعه در سال ظرفیت خواهد داشت. ظرفیت سالانه دستگاه آزمون مغناطیسی نیز اگر سیکل شامل مهار، مغناطیس کردن، بازرسی و آزادسازی ۱۲ دقیقه باشد، حدود ۷۵۰۰ قطعه خواهد بود. در این فرض ها، مرحله فرزکاری یا بازرسی مغناطیسی به ظرفیت حدی نزدیک تر است و ظرفیت ۶۳۱۶ خامه ورودی را با حاشیه ای عملی پوشش می دهد.
برای مجموعه عملیات حرارتی باید دست کم ۱۰۷.۴ تن خوراک سالانه پردازش شود. اگر برنامه کوره ها و جابه جایی قطعات امکان پردازش خالص ۵۰۰ کیلوگرم در روز کاری را بدهد، ظرفیت معادل سالانه ۱۲۵ تن خواهد بود. این عدد شرط عملکرد قابل اثبات است، نه ادعای آنکه هر کوره ۲۵۰ کیلوگرمی به تنهایی دو سیکل کامل کوئنچ و تمپر در یک شیفت انجام می دهد. باید زمان های پیش گرم، آستنیته، کوئنچ، تمپر، سردشدن، بارگیری و تخلیه جداگانه محاسبه شوند و در صورت لزوم دو کوره یا تجهیز مکمل پیش بینی شود.
در نتیجه، با فرض ثابت بودن وزن و زمان عملیات، هدف ۶۰۰۰ قطعه سالم در سال از نظر بالانس اولیه قابل بررسی است؛ اما ظرفیت تاییدشده منوط به ساخت سری آزمایشی، اندازه گیری زمان سیکل واقعی، مقایسه تغییر اندازه قطعات و تایید نرخ مردودی است. حداکثر ظرفیت نامی تجهیزات، ظرفیت قابل فروش کارخانه نیست. توقف کالیبراسیون آزمون بار، خرابی ابزار فیکسچر یا مردودی متالورژیکی می تواند بدون تغییر ظرفیت دستگاه های اصلی، خروجی قابل تحویل را کاهش دهد.
تفاوت تجهیزات تولید کامل از شمش
اگر ساخت بدنه از بیلت به کارخانه افزوده شود، به تجهیزات برش سنگین، کوره گرم کردن فورج، پرس یا چکش با ظرفیت مناسب، قالب و پیش قالب، پرس پلیسه گیر، ابزار تمیزکاری و احتمالاً سامانه دستکاری گرم قطعه نیاز است. نیروی پرس را نمی توان صرفا از تناژ قلاب محاسبه کرد؛ سطح تصویر قطعه، مقاومت تغییر شکل فولاد در دمای فورج، تعداد مرحله، اصطکاک و سرعت ضربه دخیل هستند. صرف مشاهده یک آگهی «پرس ۶۳۰ تن» برای تایید قابلیت تولید قلاب در ابعاد مورد نظر کافی نیست. انتخاب پرس و هزینه قالب باید با نقشه واقعی و شبیه سازی یا تجربه سازنده تجهیزات انجام شود.
کنترل کیفیت و استانداردهای تولید قلاب جرثقیل
قلاب جرثقیل یک قطعه ایمنی محور است؛ برای آن کنترل انتهای خط جایگزین کنترل فرآیند نمی شود. حتی اگر قطعه آزمون بار را تحمل کند، ردیابی فولاد، برنامه عملیات حرارتی و بازرسی هندسه همچنان ضروری است. نظام کیفیت باید از مواد ورودی تا تحویل شامل دستورالعمل، سوابق، تعریف مسئول آزادسازی محصول و رویه رسیدگی به قطعات نامنطبق باشد.
استانداردهای مرتبط و تفاوت حوزه کاربرد
ASME B30.10-2024 استاندارد مربوط به قلاب ها در چارچوب تجهیزات و عملیات باربرداری و شامل الزامات مرتبط با استفاده، بازرسی و معیارهای خروج از سرویس است. این استاندارد به تنهایی دستورالعمل کامل تولید متالورژیکی یک مدل خاص نیست. DIN 15401 به قلاب تک شاخه و DIN 15402 به قلاب دوشاخه جرثقیل مرتبط اند. ISO 7597:2013 و EN 1677-2:2000+A1:2008 در محدوده قلاب فورج شده زبانه دار گرید ۸ برای اسلینگ کاربرد دارند. ISO 8539:2009 نیز الزامات کلی اجزای فولادی فورج شده گرید ۸ را در بر می گیرد. در اکتبر ۲۰۲۶، جایگزین ISO ۸۵۳۹ در مرحله پیش نویس نهایی بود و تا انتشار رسمی نباید آن را نسخه اجرایی قطعی معرفی کرد. (منبع: انجمن ASME، استاندارد B30.۱۰-۲۰۲۴ قلاب ها) | (منبع: سازمان ISO، استاندارد جاری ISO ۸۵۳۹:۲۰۰۹) | (منبع: سازمان ISO، پیش نویس نهایی ISO/FDIS ۸۵۳۹)
همچنین EN 10204 برای انواع مدارک بازرسی مواد، ISO 9934 برای آزمون ذرات مغناطیسی و ضوابط مربوط به صلاحیت کارکنان آزمون غیرمخرب در تدوین نظام کنترل کیفیت مهم هستند. مرجع الزام آور پروژه را استاندارد محصول و قرارداد تعیین می کند. انجام آزمون مطابق یک استاندارد آزمون، به معنی صدور گواهی انطباق خود محصول با تمام الزامات استاندارد قلاب نیست.
| مرجع | حوزه اصلی استفاده | کاربرد در کارخانه |
|---|---|---|
| ASME B30.10-2024 | قلاب ها، بازرسی، بهره برداری و معیارهای خروج از سرویس | تطبیق طراحی و دفترچه نگهداری با الزامات مورد قرارداد |
| DIN ۱۵۴۰۱ و DIN ۱۵۴۰۲ | قلاب تک شاخه و دوشاخه جرثقیل | هندسه، مشخصات و انتخاب رده قلاب مطابق ویرایش مورد توافق |
| ISO 7597:2013 | قلاب فورج شده زبانه دار گرید ۸ برای اتصالات باربرداری | انتخاب استاندارد محصول در دامنه اختصاصی آن |
| EN 1677-2:2000+A1:2008 | قلاب فورج شده زبانه دار گرید ۸ | آزمون ها و الزامات همان گروه محصول |
| ISO 8539:2009 | اجزای فولادی فورج شده گرید ۸ | مشخصات عمومی قطعات زنجیر و اسلینگ در دامنه خود |
| EN ۱۰۲۰۴ و ISO ۹۹۳۴ | گواهی ماده و روش آزمون ذرات مغناطیسی | ردیابی مواد، گزارش بازرسی و پذیرش فنی |
برنامه کنترلی پیشنهادی
کنترل ورودی شامل بررسی ۱۰۰ درصدی شناسه ها و وضعیت ظاهری هر قطعه و کنترل ابعادی با نمونه برداری مبتنی بر ریسک است. در حین ماشین کاری، گیج رزوه، هم محوری، زبری و ابعاد بحرانی بررسی می شوند. بعد از عملیات حرارتی، ثبت منحنی سیکل برای هر بچ و سختی سنجی مطابق طرح کنترل ضروری است. محدوده آزمون MT و UT باید بر اساس خطر عیب، تاریخچه تامین کننده و استاندارد محصول تعیین شود؛ الزام آزمون ۱۰۰ درصدی برای یک ناحیه بحرانی ممکن است در قرارداد تعریف شود، اما ادعای عمومی ۱۰۰ درصد برای تمام آزمون ها صحیح نیست.
در آزمون بار، نیروی اعمالی، زمان نگهداری، نتیجه بازرسی پس از آزمون، شماره دستگاه و اعتبار کالیبراسیون ثبت می شود. ابزارهای اندازه گیری و بارسنج ها باید زنجیره کالیبراسیون قابل پیگیری داشته باشند. برای نمونه ای که مردود می شود، روش اصلاح، تکرار آزمون یا اسقاط نباید به تشخیص شفاهی اپراتور واگذار شود. در صورت عدم انطباق ماده یا وجود ترک بحرانی، تصمیم به فروش با کاهش تناژ بدون بازطراحی و تایید رسمی راهکار قابل قبولی نیست.
بسته بندی، انبار و طول عمر محصول
قلاب فلزی مانند کالای خوراکی تاریخ انقضای تقویمی ثابت ندارد، اما شرایط نگهداری روی کیفیت آن اثر دارد. محافظت سطحی مناسب، پوشش رزوه و بسته بندی جداکننده تماس فلز با فلز از خوردگی و ضربه پیشگیری می کند. انبار باید امکان شناسایی هر سری، تفکیک محصول تایید شده از قطعات تحت قرنطینه و انطباق با دستورالعمل نگهداری را داشته باشد. طول عمر مفید قلاب به چرخه بار، شرایط کار، فرسودگی، خوردگی، بازرسی و الزامات سازنده و استاندارد بستگی دارد؛ بنابراین ذکر یک عدد ثابت «عمر ۱۰ ساله» برای تمام قلاب ها مبنای فنی ندارد.
زمین، ساختمان و نیروی انسانی مورد نیاز
جانمایی کارخانه باید حرکت یک طرفه مواد از دریافت خامه تا آزمون و انبار محصول را ممکن کند. قطعات مشکوک نباید در کنار محصول آماده تحویل نگهداری شوند. جداسازی محل عملیات حرارتی از بخش اندازه گیری دقیق و پیش بینی مسیر ایمن جابه جایی بار، هم کیفیت اندازه گیری و هم ایمنی کار را بهبود می دهد. بخش آزمون بار نیز باید فضایی با موانع و محدوده ممنوعه برای افراد غیرمسئول داشته باشد.
برآورد زمین و زیربنای سناریوی مبنا
برای واحد تکمیل با ظرفیت فروش ۶۰۰۰ قلاب ۱۵ کیلوگرمی در سال، زمین حدود ۲۰۰۰ مترمربع و زیربنای حدود ۹۰۰ مترمربع به عنوان فرض مهندسی اولیه در نظر گرفته شده است. از زیربنا، نزدیک ۵۵۰ مترمربع به تولید و آزمون، حدود ۲۰۰ مترمربع به دریافت مواد و انبار محصول، حدود ۷۰ مترمربع به آزمایشگاه و کنترل کیفیت و حدود ۸۰ مترمربع به اداری و خدمات اختصاص می یابد. باقی مانده زمین برای دسترسی ماشین حمل، بارگیری، فاصله ایمنی و امکان توسعه در نظر گرفته می شود.
این تخمین به معنی طراحی نهایی ساختمان نیست. ابعاد واقعی باید با وزن قطعات، نوع جرثقیل سقفی یا لیفتراک، دهانه درب ها، بار کف، ایمنی آزمون بار، الزامات آتش نشانی، محدودیت های شهرک صنعتی و چیدمان تجهیزات تامین کننده کنترل شود. اگر فورج گرم از بیلت به طرح اضافه شود، فضای تولید، انبار بیلت، محدوده ایمنی و فاصله ماشین های سنگین می تواند به شکل قابل توجهی افزایش یابد. برعکس، واحد مونتاژ با قطعات آماده ممکن است به فضایی کمتر نیاز داشته باشد.
برآورد ساختار اشتغال
برای این سناریو، ۱۹ نفر نیروی مستقیم و پشتیبان به عنوان پایه مطالعاتی در نظر گرفته شده است. به طور نمونه، حدود ۸ نفر در عملیات ماشین کاری و جابه جایی، ۳ نفر در عملیات حرارتی و تکمیل، ۳ نفر در آزمون و تضمین کیفیت، ۲ نفر در تعمیرات و انبار و ۳ نفر در مدیریت، برنامه ریزی و امور اداری فعالیت می کنند. این ترکیب یک برنامه استخدامی نهایی نیست؛ با برون سپاری عملیات حرارتی یا آزمون های تخصصی ممکن است تعداد افراد کمتر و سهم خدمات خریداری شده بیشتر شود.
وجود مسئول فنی مسلط به متالورژی و مستندسازی عملیات حرارتی و مسئول کنترل کیفیت دارای اختیار توقف محصول اهمیت ویژه دارد. آموزش اپراتور برای مهار قطعه سنگین، برنامه ریزی ابزار، کالیبراسیون و تشخیص عیوب ظاهری باید در هزینه راه اندازی پیش بینی شود. تعداد نیروی انسانی فقط بر اساس نسبت نفر به دستگاه تعیین نمی شود؛ پیچیدگی تنوع محصول و سطح مستندسازی مورد انتظار نیز تاثیر دارد.
بازار تولید قلاب جرثقیل در ایران و تجارت خارجی
تقاضای قلاب جرثقیل از فعالیت های دارای تجهیزات باربرداری ناشی می شود؛ از جمله ساخت و نگهداری جرثقیل های سقفی و دروازه ای، صنایع فولادی و معدنی، بنادر، کارگاه های ماشین سازی و پروژه های زیرساختی. علاوه بر تجهیز جدید، تعویض قطعات آسیب دیده یا خارج از حدود مجاز سرویس، تقاضای جایگزینی ایجاد می کند. با این حال، شمار جرثقیل های فعال یا نرخ تعویض قلاب در ایران در داده های رسمی قابل استناد و تفکیک شده ای که برای این بررسی یافت شد موجود نبود؛ بنابراین محاسبه «مصرف واقعی قلاب» به صورت عدد قطعی امکان پذیر نیست.
آمار واردات و صادرات مرتبط و محدودیت آنها
پایگاه WITS بانک جهانی بر اساس داده های تجارت خارجی، واردات ایران در سال ۲۰۲۳ تحت HS ۸۴۳۱۴۹ را ۶۰.۵۲ میلیون دلار و ۱۱٬۶۱۸ تن گزارش می کند. در همان سال صادرات ایران در این ردیف ۳.۵۰ میلیون دلار و حدود ۱۳۵۸ تن بوده است. امارات متحده عربی و چین از مبادی مهم واردات این گروه و عراق مقصد عمده صادرات ثبت شده است. تاکید می شود این ارقام متعلق به گروه گسترده قطعات ماشین آلات از جمله جرثقیل و برخی ماشین آلات دیگر هستند، نه واردات و صادرات اختصاصی قلاب جرثقیل. (منبع: پایگاه WITS بانک جهانی، واردات ایران ذیل HS ۸۴۳۱۴۹ در ۲۰۲۳) | (منبع: پایگاه WITS بانک جهانی، صادرات ایران ذیل HS ۸۴۳۱۴۹ در ۲۰۲۳)
| شاخص تجاری گروه HS ۸۴۳۱۴۹ | سال | مقدار گزارش شده | نوع داده و محدودیت |
|---|---|---|---|
| واردات ایران از جهان | ۲۰۲۳ | ۶۰.۵۲ میلیون دلار | داده WITS؛ شامل محصولات متعدد |
| وزن واردات ایران | ۲۰۲۳ | ۱۱٬۶۱۸ تن | مجموعه ردیف، نه وزن قلاب |
| صادرات ایران به جهان | ۲۰۲۳ | ۳.۵۰ میلیون دلار | داده WITS؛ شامل محصولات متعدد |
| وزن صادرات ایران | ۲۰۲۳ | حدود ۱۳۵۸ تن | قابل انتساب مستقیم به قلاب نیست |
این داده ها نشان می دهند بازار گسترده قطعات ماشین آلات در ایران تجارت خارجی قابل توجهی دارد، اما از آنها نمی توان نتیجه گرفت ۶۰ میلیون دلار تقاضای وارداتی قلاب وجود دارد. در سال ۲۰۲۴ نیز آمار صادرات شرکای تجاری به ایران تحت کد ۸۴۳۱۱۰ موجود است، ولی چون شامل قطعات تمام ماشین آلات فصل ۸۴۲۵ و ثبت آمار بر مبنای گزارش کشورهای فروشنده است، تلفیق آن با ارقام ۲۰۲۳ یا تلقی آن به عنوان ارزش قلاب منطقی نیست.
برای تخمین بازار مشخص قلاب، ترکیب روش های میدانی لازم است:
- شمار و رده جرثقیل های فعال در صنایع هدف
- نرخ جایگزینی بر اساس پایش تعمیراتی
- تعداد قلاب مصرفی در هر دستگاه
- تفکیک بازار قطعات جرثقیل از اتصالات اسلینگ و بررسی سفارش های واقعی
در صورت وجود اطلاعات تولید داخلی، می توان رابطه مصرف ظاهری = تولید داخلی + واردات – صادرات را به کار برد، اما برای قلاب باید هر سه جزء به صورت محصول مشخص گردآوری شوند. وارد کردن کل HS ۸۴۳۱۴۹ در این رابطه، نتیجه ساختگی ایجاد می کند.
اندازه قابل بررسی برای ظرفیت پیشنهادی
فروش ۶۰۰۰ قلاب سالانه در وزن متوسط ۱۵ کیلوگرم، معادل عرضه ۹۰ تن قلاب تکمیل شده است. این رقم فقط اندازه هدف پروژه است، نه سهم محاسبه شده از بازار ملی. برای سنجش اینکه بازار ایران ظرفیت جذب آن را دارد، لازم است تقاضای مدل های ۳ تا ۲۰ تن، مشخصات مورد تایید سازندگان جرثقیل و تعداد سفارش های بالقوه به تفکیک سایز بررسی شود. زیرا ۶۰۰۰ قلاب استاندارد همسان و ۶۰۰۰ قلاب سفارشی با ده ها نقشه متفاوت، با وجود وزن مشابه، ظرفیت تولید و هزینه فروش یکسان ندارند.
صادرات قلاب باربر در صورت تطبیق استاندارد، بسته مستندات آزمون، امکان رهگیری و پذیرش الزامات مقصد قابل بررسی است. ولی آمار صادرات یک گروه وسیع HS نه نشان دهنده صادرات فعلی قلاب ایرانی است و نه تضمین کننده امکان ورود به یک بازار خاص. پیش از تصمیم به توسعه صادرات باید تعرفه کشور مقصد، الزامات فنی و مستندات اجباری محصول در همان بازار استعلام شود.
مجوزها، ایمنی صنعتی و الزامات محیط زیست
مرحله اداری پروژه با تعیین دقیق محصول و فرآیند در درخواست جواز تاسیس صنعتی آغاز می شود و پس از تحقق شرایط فعالیت و احراز الزامات، موضوع پروانه بهره برداری مطرح خواهد بود. مسیر، مدارک و دستگاه های اظهارنظرکننده به محل استقرار، نوع فعالیت، ظرفیت و مقررات جاری وابسته اند. عنوان فعالیت، کد محصول و ضوابط استقرار باید در سامانه رسمی وزارت صنعت، معدن و تجارت و مراجع ذی ربط هنگام اقدام کنترل شوند؛ درج یک کد یا مجوز ثابت برای تمام مدل های تولید قلاب صحیح نیست.
انتخاب شهرک صنعتی، ضوابط ساختمان صنعتی، تاییدیه های ایمنی و آتش نشانی، الزامات کار و بیمه، حفاظت فنی ماشین آلات، دفع ضایعات و پسماندهای فرآیندی و مجوزهای مورد نیاز در صورت راه اندازی فورج و عملیات حرارتی باید بررسی شوند. در فرآیند کوئنچ، کنترل خطر آتش و مدیریت روغن مصرف شده اهمیت دارد؛ در ماشین کاری، جمع آوری براده و سیالات و در آزمون بار، محدودسازی منطقه پرخطر الزامی است. بخش فورج گرم، در صورت اجرای درون کارخانه، ارزیابی جداگانه صدا، حرارت و آلایندگی خواهد داشت.
مسئولیت ایمنی قلاب فقط با اخذ مجوز تولید خاتمه نمی یابد. کارخانه باید در قرارداد فروش حد بار کاری، استاندارد محصول، نحوه بازرسی و ممنوعیت تغییر شکل یا جوشکاری غیراصولی را شفاف اعلام کند. ثبت شماره سری، نگهداری سوابق آزمایش و رسیدگی به گزارش های آسیب یا شکست بخشی از مدیریت مسئولیت محصول است. خرید بیمه مسئولیت مرتبط می تواند بخشی از مدیریت ریسک باشد، اما هیچ بیمه ای جای طراحی، آزمون و مدارک فنی معتبر را نمی گیرد.
پیش بینی وضعیت سرمایه گذاری طرح توجیهی تولید قلاب جرثقیل
هدف این بخش ارائه یک پیش امکان سنجی عددی، یکپارچه و قابل بازبینی است، نه اعلام هزینه قطعی اجرای کارخانه در ایران. چون قیمت زمین، خامه فورج شده، تجهیزات و فروش قلاب به ابعاد سفارش و قرارداد وابسته است، ارقام هزینه این بخش به عنوان فرض مطالعاتی اکتبر ۲۰۲۶ به دلار آمریکا تعریف شده اند. معادل تومانی محاسبه نشده است تا نرخ ارز مربوط به تاریخ استعلام واقعی سرمایه گذار به مدل تحمیل نشود. مبنای فنی انتخاب شده، واحد تکمیل خامه فورج شده است؛ قیمت پرس فورج و خط گرم کردن بیلت در این سرمایه گذاری وجود ندارد.
تعریف سناریوی مبنای محاسبات
واحد فرضی ۲۵۰ روز در سال و یک شیفت ۸ ساعته فعال است. زمان موثر با دسترس پذیری ۷۵ درصد حدود ۱۵۰۰ ساعت در سال است. هدف فروش و تحویل، ۶۰۰۰ قلاب سالم با وزن متوسط ۱۵ کیلوگرم، معادل ۹۰ تن محصول نهایی است. با نرخ قبولی ۹۵ درصد، ۶۳۱۶ خامه فورج شده ۱۷ کیلوگرمی و حدود ۱۰۷.۴ تن خوراک خریداری می شود. فرض قیمت خرید خامه ۴.۵ دلار برای هر کیلوگرم تحویل کارخانه و میانگین قیمت فروش محصول نهایی ۱۶۵ دلار برای هر قلاب است. این دو قیمت داده رسمی یا متوسط بازار ایران نیستند؛ نقطه شروع محاسبات هستند و باید در مذاکره واقعی با تامین کننده و خریدار بررسی شوند.
زمین طرح ۲۰۰۰ مترمربع و زیربنا ۹۰۰ مترمربع فرض شده است. بودجه خرید زمین ۷۰ دلار به ازای مترمربع و ساختمان صنعتی حدود ۲۶۰ دلار به ازای مترمربع در مدل قرار داده شده است. این فرض ها به هیچ شهرک صنعتی مشخصی نسبت داده نشده و برای ارزیابی دقیق مکان باید جایگزین قیمت واقعی همان محل شوند. نیروی انسانی نیز ۱۹ نفر فرض شده است. در محاسبه فروش، از ظرفیت قابل فروش ۶۰۰۰ عدد استفاده شده و ظرفیت بالاتر برخی ماشین ها به طور مصنوعی به درآمد تبدیل نشده است.
برآورد سرمایه ثابت و ماشین آلات
بودجه ماشین آلات ساخت و کنترل، شامل دو تراش CNC، یک مرکز ماشین کاری، مجموعه عملیات حرارتی، تجهیزات آزمون و کنترل کیفیت، دستگاه آزمون بار و تجهیزات کمکی، در سناریوی پایه ۴۵۷ هزار دلار است. انتخاب این رقم به معنی ارائه پیش فاکتور برای مدل مشخص نیست؛ اقلام اصلی باید پس از تعیین محدوده دقیق سایز، نقشه قطعه، نیروی آزمون و سطح خودکارسازی از تامین کنندگان مختلف استعلام شوند. در پروژه ای با قلاب بزرگ تر یا الزام آزمون های سختگیرانه تر، بودجه دستگاه آزمون و جابه جایی ممکن است نسبت قابل توجهی از سرمایه را به خود اختصاص دهد.
| قلم سرمایه ثابت | فرض سناریوی ۲۰۲۶، هزار دلار | توضیح |
|---|---|---|
| دو تراش CNC و فیکسچر اصلی | ۹۵ | تجهیز ماشین کاری ساقه و رزوه |
| مرکز ماشین کاری | ۵۵ | فرزکاری و عملیات مکمل |
| مجموعه عملیات حرارتی | ۱۶۰ | تجهیزات و ثبت فرآیند در ظرفیت مورد نیاز |
| تجهیزات آزمون غیرمخرب، سختی و اندازه گیری | ۴۲ | MT/MPI و ابزار کنترل کیفیت |
| دستگاه آزمون بار و تجهیزات حفاظتی | ۶۵ | فیکسچر و بارسنج در محدوده فرضی |
| اره، تکمیل سطح، جابه جایی و ابزار کمکی | ۴۰ | دستگاه ها و ابزار پشتیبان |
| ساختمان صنعتی، ۹۰۰ مترمربع | ۲۳۵ | فرض نزدیک ۲۶۰ دلار برای مترمربع |
| محوطه سازی و دسترسی | ۴۵ | فرض مهندسی مقدماتی |
| زیرساخت نصب و آماده سازی داخلی | ۸۰ | هزینه داخلی پروژه، نه عنوان مستقل انرژی |
| مهندسی، نصب، راه اندازی و آموزش | ۸۰ | فعالیت های لازم قبل از تولید پایدار |
| ذخیره پیش بینی نشده | ۹۳ | پوشش مقدماتی ابهام های برآورد |
| جمع سرمایه ثابت بدون زمین | ۹۹۰ | مجموع اقلام بالا |
| خرید فرضی زمین، ۲۰۰۰ مترمربع | ۱۴۰ | ۷۰ دلار برای هر مترمربع |
| جمع سرمایه ثابت با زمین | ۱۱۳۰ | سناریوی مالکیت زمین |
بر پایه جدول، سرمایه ثابت بدون زمین نزدیک ۹۹۰ هزار دلار و با زمین حدود ۱.۱۳ میلیون دلار است. از این مبلغ، ۴۵۷ هزار دلار مستقیما به ماشین آلات اصلی و مکمل مربوط می شود؛ بنابراین برابر دانستن «قیمت خط تولید» با کل سرمایه ثابت اشتباه است. تامین ابزارهای اندازه گیری تاییدشده، اجرای فونداسیون مناسب، آماده سازی سالن، کنترل کیفیت و شروع تولید آزمایشی نیز به منابع مالی نیاز دارد.
اگر سرمایه گذار سالن آماده داشته باشد یا بخشی از عملیات حرارتی و آزمون را به پیمانکار واجد صلاحیت بسپارد، صورت اقلام سرمایه عوض می شود؛ در مقابل، هزینه خرید خدمت و مدیریت کیفیت پیمانکار در هزینه های دوره ای افزایش می یابد. این تفاوت باید در مدل اختصاصی بررسی شود، نه اینکه هزینه حذف شده از سرمایه ثابت بدون هیچ جایگزینی از اقتصاد پروژه کنار گذاشته شود. هزینه های گمرک، بیمه حمل، قطعات یدکی ابتدایی و خدمات سازنده بر اساس قرارداد ممکن است بخشی از اقلام مهندسی و پیش بینی نشده را مصرف کنند؛ بهتر است در مدل اجرایی از ابتدا به ردیف مستقل تبدیل شوند.
سرمایه در گردش و چرخه نقدی عملیات
سرمایه در گردش را نباید صرفا ۱۰ یا ۲۰ درصد قیمت ماشین آلات فرض کرد. خرید خامه فولادی، زمان نگهداری موجودی، دوره فروش و وصول طلب می توانند به اندازه برخی ماشین آلات سرمایه جذب کنند. در این سناریو، هزینه خرید خوراک سالانه حدود ۴۸۳.۳ هزار دلار است. اگر دو ماه موجودی خامه نگهداری شود، حدود ۸۰.۶ هزار دلار منابع مالی فقط در ماده اصلی خواب خواهد داشت. برای کالای در جریان ساخت، با فرض پوشش یک چهارم ماه از هزینه های عملیاتی سالانه، حدود ۱۷.۲ هزار دلار و برای محصول آماده با پوشش سه چهارم ماه، حدود ۵۱.۷ هزار دلار در نظر گرفته شده است.
فرض وصول مطالبات ۴۵ روزه، با فروش سالانه ۹۹۰ هزار دلار، حدود ۱۲۳.۸ هزار دلار حساب دریافتنی ایجاد می کند. نقدینگی احتیاطی برای حقوق، خدمات آزمون، حمل و هزینه های ضروری ۳۲ هزار دلار منظور شده است. در مقابل، اگر یک ماه خرید مواد اولیه به صورت حساب پرداختنی باقی بماند، حدود ۴۰.۳ هزار دلار اعتبار تامین کننده از نیاز نقدی کم می شود. بنابراین سرمایه در گردش خالص نمونه نزدیک ۲۶۵ هزار دلار است: ۸۰.۶ + ۱۷.۲ + ۵۱.۷ + ۱۲۳.۸ + ۳۲ – ۴۰.۳، با گرد کردن ارقام.
این برآورد به شرط آن است که تامین کننده اعتبار یک ماهه بدهد. اگر خامه وارداتی باشد و تسویه پیش از حمل انجام شود، لازم است زمان ثبت سفارش، حمل، ترخیص، حداقل سفارش و ذخیره اطمینان جداگانه محاسبه گردد. در این شرایط رقم سرمایه در گردش ممکن است افزایش یابد، حتی اگر مصرف سالانه فولاد تغییر نکند. همچنین در مدل بهای تمام شده و موجودی ها باید برای جلوگیری از دوباره شماری، مواد اولیه موجود در کالای در جریان ساخت و محصول آماده با روش حسابداری یکسان ارزش گذاری شوند؛ اینجا از تقریب مبتنی بر هزینه دوره ای برای غربالگری استفاده شده است.
سرمایه گذاری اولیه و ساختار تامین مالی
با فرض مالکیت زمین، ۱.۱۳ میلیون دلار سرمایه ثابت به علاوه ۲۶۵ هزار دلار سرمایه در گردش، به حدود ۱.۳۹۵ میلیون دلار سرمایه گذاری اولیه منجر می شود. اگر زمین جداگانه خریداری نشود، سرمایه مورد نیاز در این سناریوی فرضی از نظر حسابداری حدود ۱۴۰ هزار دلار کمتر می شود، ولی اجاره و هزینه های قراردادی جای آن را می گیرد. هزینه تامین مالی، سود دوران ساخت، مالیات، هزینه های حقوقی خاص و نوسان زمانی قیمت ها در این عدد منظور نشده است و باید در مدل متناسب با برنامه اجرای واقعی وارد شود.
بخش مهم تامین مالی به زمانبندی وابسته است. تجهیزات و ساختمان پیش از فروش محصول نیاز به پرداخت دارند، اما گردش مواد و مطالبات غالبا نزدیک راه اندازی تولید شکل می گیرد. برای سرمایه گذار، داشتن فقط بودجه خرید ماشین آلات کافی نیست؛ برنامه زمانبندی پرداخت به سازندگان، تامین کننده خامه، پیمانکار ساختمانی و کارکنان تا رسیدن تولید به سطح پایدار ضروری است. اعتبار بانکی یا تامین مالی ارزی نیز باید بر اساس تاریخ پرداخت و بازپرداخت واقعی بررسی شود، نه نرخ اسمی اعلام شده در یک مقطع دیگر.
برآورد فروش و هزینه های عملیاتی سالانه
در فرض فروش ۶۰۰۰ قلاب به قیمت متوسط ۱۶۵ دلار، درآمد سالانه نمونه ۹۹۰ هزار دلار می شود. این رقم درآمد هدف در سال فعالیت پایدار است و به هیچ عنوان پیش بینی فروش قطعی سال نخست نیست. اگر کارخانه در چند ماه نخست در حال تایید محصول و افزایش ظرفیت باشد، حجم واقعی فروش آن سال باید جداگانه مدل سازی شود. همچنین سبد محصول یکسان فرض شده، در حالی که اختلاف قیمت و زمان ساخت میان قلاب سبک و سنگین می تواند زیاد باشد.
خرید خامه فورج شده با فرض ۱۰۷.۴ تن × ۴.۵ دلار بر کیلوگرم، حدود ۴۸۳.۳ هزار دلار در سال است. برای بسته بندی و اقلام مصرفی هر محصول به طور متوسط ۵ دلار، جمعا ۳۰ هزار دلار و برای ابزارهای برش، سیالات و ملزومات فرآیند ۳۸ هزار دلار لحاظ شده است. بار حقوق و مزایای سالانه ۱۹ نفر به صورت یک بودجه نمونه ۱۴۵ هزار دلار محاسبه شده است؛ این عدد دستمزد رسمی یک استان یا شهرک صنعتی مشخص نیست. برای خدمات جاری کارخانه و مصرف های عمومی ۳۲ هزار دلار، تعمیرات ۲۵ هزار دلار، خدمات آزمایش بیرونی ۱۰ هزار دلار، حمل ۲۲ هزار دلار و امور اداری و سایر هزینه ها ۴۲ هزار دلار در نظر گرفته شده است.
مجموع این هزینه های عملیاتی نمونه ۸۲۷.۳ هزار دلار در سال و مازاد درآمد بر هزینه های عملیاتی، پیش از استهلاک، هزینه مالی و مالیات، حدود ۱۶۲.۷ هزار دلار یا ۱۶.۴ درصد فروش است. این اختلاف یک برآورد EBITDA مطالعاتی است، نه سود خالص یا جریان نقدی قابل تقسیم میان سهامداران. به طور مثال، اگر استهلاک حسابداری سالانه دارایی های استهلاک پذیر در مدل تفصیلی نزدیک ۷۰ تا ۱۰۰ هزار دلار باشد، سود عملیاتی قبل از هزینه تامین مالی و مالیات کمتر خواهد بود. قواعد استهلاک مالیاتی و وضعیت ماشین آلات در زمان اجرا باید به طور مستقل بررسی شوند.
از آنجا که قیمت خامه ۴.۵ دلار بر کیلوگرم و قیمت فروش ۱۶۵ دلار برای هر قلاب از استعلام قراردادی حاصل نشده اند، ارائه IRR و NPV به صورت یک نرخ دقیق در این مرحله می تواند گمراه کننده باشد. محاسبه معتبر این شاخص ها به برنامه سرمایه گذاری چندساله، زمان واقعی بهره برداری، نرخ و دوره استهلاک، ساختار تامین مالی، مالیات، ارزش اسقاط، تغییر موجودی و نرخ تنزیل متناسب با ریسک نیاز دارد. برای تصمیم قطعی، قرارداد خرید و فروش و برآورد اجرایی باید ابتدا جای فرض های نمونه را بگیرند.
شاخص های کلیدی سناریوی مطالعاتی
این جمع بندی صرفا داده های مربوط به همان مدل واحد تکمیل قلاب فورج شده را نشان می دهد؛ در آن سرمایه گذاری کامل از شمش یا مونتاژ مجموعه قرقره محاسبه نشده است.
| شاخص | مقدار سناریوی مبنا | وضعیت داده |
|---|---|---|
| نوع پروژه | تکمیل قلاب فورج شده | فرض اجرایی |
| قلاب سالم قابل فروش سالانه | ۶۰۰۰ عدد | ظرفیت هدف |
| وزن متوسط هر قلاب سالم | ۱۵ کیلوگرم | فرض سبد محصول |
| وزن محصول نهایی سالانه | ۹۰ تن | حاصل محاسبه |
| مواد اولیه فورج شده سالانه | ۱۰۷.۴ تن | حاصل محاسبه با ۹۵ درصد قبولی |
| روز کاری و شیفت | ۲۵۰ روز؛ یک شیفت ۸ ساعته | فرض تولید |
| زمان موثر هر ماشین | ۱۵۰۰ ساعت در سال | ۷۵ درصد دسترس پذیری |
| زمین / زیربنا | ۲۰۰۰ / ۹۰۰ مترمربع | برآورد مهندسی |
| کارکنان | ۱۹ نفر | برآورد سازمانی |
| بودجه ماشین آلات اصلی و مکمل | ۴۵۷ هزار دلار | فرض ۲۰۲۶ |
| سرمایه ثابت بدون زمین | ۹۹۰ هزار دلار | محاسبه سناریو |
| سرمایه ثابت با زمین | ۱.۱۳ میلیون دلار | محاسبه سناریو |
| سرمایه در گردش | ۲۶۵ هزار دلار | محاسبه سناریو |
| سرمایه گذاری اولیه با زمین | ۱.۳۹۵ میلیون دلار | جمع ثابت و گردش |
| فروش سالانه در بهره برداری هدف | ۹۹۰ هزار دلار | ۶۰۰۰ عدد × ۱۶۵ دلار |
| مازاد عملیاتی پیش از استهلاک و مالیات | ۱۶۲.۷ هزار دلار | فرض هزینه و فروش |
این اعداد برای مقایسه گزینه های اولیه و طراحی دامنه مطالعه اختصاصی مفیدند، اما دقت اسمی سه رقم اعشار در مبالغ بزرگ نباید برداشت دقت واقعی ایجاد کند. در تصمیم نهایی بهتر است سرمایه اولیه به نزدیک ترین ده ها هزار دلار گرد و همراه با مستندات خرید ارائه شود.
ریسک های اجرایی و معیار ورود به سرمایه گذاری
نخستین ریسک، ماهیت ایمنی محصول است. عیب فورج، عملیات حرارتی نامعتبر، رزوه خارج از تلرانس یا آزمون بار نادرست می تواند به حادثه منجر شود. کاهش هزینه با حذف آزمون یا استفاده از خامه فاقد گواهی ماده، صرفه جویی اقتصادی معقولی نیست. خطر دیگر، وابستگی واحد تکمیل به کیفیت و استمرار تامین خامه فورج شده است. حداقل دو تامین کننده واجد صلاحیت، برنامه تایید نمونه و قابلیت رهگیری محموله می توانند احتمال وقفه یا اختلاف کیفی را کاهش دهند.
ریسک بعدی، تنوع سفارش است. تغییر مداوم نقشه و سایز، زمان تنظیم ماشین، ساخت فیکسچر، موجودی نیمه ساخته و کار کنترل کیفیت را افزایش می دهد. بنابراین ظرفیت شش هزار قطعه در سال زمانی معنا دارد که سبد سایز و ترکیب سفارش نسبتا روشن باشد. در تولید کامل از شمش، هزینه قالب و تعویض آن نیز به این مسئله افزوده می شود. واحدی که فقط برای یک اندازه قالب دارد، نمی تواند بدون محاسبه جدید ظرفیت خود را به تمام اندازه های قلاب تعمیم دهد.
از نظر مالی، قیمت خرید خامه و زمان خواب مطالبات دو عامل مهم در تامین نقدینگی هستند. تفاوت میان قیمت های دلاری فرض شده و پرداخت های ریالی یا ارزی واقعی باید در زمان استعلام شفاف شود. همچنین بودجه آزمون و صلاحیت فنی نباید در مراحل بعدی به هزینه پیش بینی نشده تبدیل شود. پیش از خرید تجهیزات، کسب تایید اولیه نقشه و الزامات سازندگان جرثقیل، تولید و آزمون چند نمونه، دریافت استعلام قابل مقایسه و ارزیابی محل استقرار به تصمیم گیری کمک بیشتری می کند تا اتکا به یک رقم عمومی «سرمایه لازم».
در جمع بندی، برای سرمایه گذاری که هنوز قرارداد خرید خامه و مشخصات سفارش های اصلی را قطعی نکرده است، مدل تکمیل قلاب فورج شده می تواند نقطه آغاز مطالعات اختصاصی باشد؛ زیرا دامنه سرمایه گذاری و گلوگاه های کیفیت آن قابل تفکیک است. ورود به خط فورج کامل تنها زمانی توجیه فنی دقیق تری پیدا می کند که خانواده محصولات، ظرفیت سفارش، قالب ها، نرخ استفاده از پرس و منابع تامین فولاد با اعداد واقعی روشن شده باشند. این مقاله جایگزین طراحی نهایی، تایید استاندارد، استعلام رسمی یا امکان سنجی مبتنی بر قرارداد نیست.
