طرح توجیهی تولید انواع چند راهی برق با هدف بررسی فرصت های سرمایه گذاری در صنعت تجهیزات الکتریکی و تولید محصولاتی مانند چند راهی ساده، کلیددار، ارت دار، محافظ دار و USB دار تدوین شده است. در این طرح، فرآیند تولید، مواد اولیه، ماشین آلات مورد نیاز، استانداردهای ایمنی، وضعیت بازار و برآورد هزینه های راه اندازی کارخانه بررسی می شود تا سرمایه گذاران بتوانند با شناخت ظرفیت تولید، سرمایه اولیه و عوامل موثر بر سودآوری، تصمیم آگاهانه تری برای اجرای پروژه بگیرند.
اعداد سرمایه گذاری و قیمت های نمونه به دلار آمریکا و با فرضیات شفاف ارائه شده اند؛ این متن جایگزین استعلام رسمی و طرح توجیهی اختصاصی نیست.
معرفی طرح توجیهی تولید انواع چند راهی برق
تولید چند راهی برق مجموعه ای از عملیات طراحی ایمنی الکتریکی، ساخت پوسته عایق، تامین یا شکل دهی اتصالات فلزی، آماده سازی کابل، مونتاژ و آزمون نهایی است. محصول نهایی تنها یک قاب پلاستیکی حاوی چند پریز نیست؛ کیفیت تماس الکتریکی، سطح مقطع هادی، عملکرد اتصال زمین، مقاومت حرارتی و پایداری اتصال کابل تعیین می کنند که چند راهی در بار مصرفی مجاز تا چه اندازه ایمن و بادوام باشد.
دامنه طرح می تواند از یک واحد مونتاژ با خرید پوسته و مجموعه تماس آماده تا کارخانه ای با تزریق پلاستیک، تولید کنتاکت فلزی و مونتاژ کامل گسترش پیدا کند. این دو الگو از نظر ارزش افزوده، سرمایه گذاری، نیروی انسانی، حجم مواد اولیه و پیچیدگی کنترل کیفیت متفاوت هستند. سناریوی عددی این مقاله، کارخانه ای نیمه یکپارچه با تزریق پوسته و مونتاژ نهایی را بررسی می کند؛ کابل آماده، دوشاخه، کلید و کنتاکت های شکل داده شده از تامین کنندگان تایید شده خریداری می شوند.
برای مقایسه روشن، سناریوی مبنا فقط «چند راهی چهارخانه ارت دار، کلیددار، با کابل دو متری و جریان نامی طراحی شده ۱۶ آمپر» است. تولید نمونه های USB دار، هوشمند یا محافظ دار در بخش معرفی فناوری تحلیل می شود، ولی بدون تعدیل مشخصات فنی و هزینه ها به ظرفیت و صورت مالی محصول مبنا اضافه نشده است.
انواع محصولات و مشخصات فنی چند راهی برق
تعریف دقیق سبد محصول پیش از خرید قالب و تجهیزات ضروری است؛ زیرا جایگذاری پریز، نوع دوشاخه، کلید، قطعه محافظ، درگاه USB و طول کابل بر طراحی قالب، شمار قطعات و روش تست تاثیر مستقیم دارد. افزودن عملکرد الکترونیکی به یک چند راهی ساده معمولا به معنی افزودن خط تولید برد چاپی و آزمون های محصول است، نه صرفا تعویض برچسب محصول.
| نوع محصول | ویژگی مهندسی و محدوده کاربرد | اثر بر فناوری تولید |
|---|---|---|
| ساده بدون کلید | دو تا شش خروجی؛ با کابل یا بدون کابل | تزریق پوسته، اتصالات داخلی، تست الکتریکی |
| کلیددار و ارت دار | کلید قطع و وصل، اتصال هادی حفاظتی و مهار کابل | کنترل کیفیت کلید و آزمون پیوستگی ارت |
| محافظ ولتاژ | مدار تشخیص ولتاژ و تاخیر وصل، رله و قطعات حفاظتی | مونتاژ PCB، کالیبراسیون آستانه و تاخیر |
| دارای SPD | محدودسازی اضافه ولتاژ گذرا با قطعات حفاظتی مناسب | آزمون های ویژه سرج؛ با محافظ قطع ولتاژ متفاوت است |
| USB دار | مبدل AC/DC با خروجی USB-A یا USB-C | ایمنی منبع تغذیه و مدیریت حرارتی |
| هوشمند | کنترل یا اندازه گیری توان و ماژول ارتباطی | نرم افزار، آزمون EMC و امنیت محصول |
در یک محصول نامی ۱۶ آمپر با برق ۲۳۰ ولت، حاصل ضرب ولتاژ و جریان برابر ۳۶۸۰ وات است؛ این عدد صرفا حاصل رابطه الکتریکی و نه مجوز استفاده دائمی از حداکثر بار برای هر دستگاه است. جریان مجاز واقعی باید با سیم، کنتاکت، کلید، دمای محیط، آزمون های افزایش دما و الزامات استاندارد تایید شود. استفاده از عبارت «محافظ برق» نیز دقیق نیست مگر مشخص شود منظور قطع در اضافه یا کاهش ولتاژ شبکه، حفاظت در برابر جریان بیش از حد یا مهار سرج گذرا است.
معرفی کد آیسیک و کد محصول انواع چند راهی برق
طبقه بندی فعالیت صنعتی با کد کالای قابل درج در پروانه بهره برداری یکسان نیست. مرجع بین المللی ISIC Rev.۴ در کلاس ۲۷۹۰، ساخت رابط ها و کابل های رابط آماده همراه اتصالات را در گروه «ساخت سایر تجهیزات برقی» قرار می دهد. در مقابل، ساخت مستقل پریز، کلید و بعضی تجهیزات سیم کشی در ۲۷۳۳ قرار می گیرد. بنابراین انتخاب یک کد عمومی برای همه مدل های مونتاژی و تمام قطعات ساخت داخل، می تواند مبنای پرونده مجوز را مخدوش کند. (منبع: بخش آمار سازمان ملل متحد، شرح ISIC ۲۷۹۰)
تفاوت کد فعالیت با شناسه محصول در ایران
برای پرونده واقعی باید عنوان فعالیت و شناسه محصول در سامانه های معتبر وزارت صنعت، معدن و تجارت بر اساس دامنه محصول نهایی و میزان ساخت داخل استعلام شود. در این مقاله شناسه عددی خاصی برای ردیف ملی محصول یا کد صنعتی ایران ادعا نمی شود؛ زیرا شماره معتبر و به روز مربوط به عنوان دقیق «چند راهی چهارخانه ارت دار سیم دار» در منابع رسمی قابل استناد تایید نشده است. توصیه فنی این است که هنگام استعلام، محصولات سیم دار، چند شاخه بدون سیم و مدل الکترونیکی در یک ردیف واحد ثبت نشوند مگر مرجع صدور مجوز صریحا آن را پذیرفته باشد.
کد تعرفه گمرکی و HS Code چند راهی برق
HS یک نظام کدگذاری تجارت کالا است، نه کد فعالیت کارخانه. برای چند راهی سیم دار، مرجع مهم جدید تصمیمات طبقه بندی سازمان جهانی گمرک در نشست هفتاد و ششم (سپتامبر ۲۰۲۵) است: چندین نوع power strip شامل پریزهای متعدد، کابل ورودی و دوشاخه در زیرردیف بین المللی ۸۵۴۴.۴۲ طبقه بندی شده اند. این تصمیم حتی برای محصولاتی با کلید و قطع کننده اضافه جریان نیز در نمونه های توصیف شده اعلام شده است. (منبع: تصمیمات طبقه بندی سازمان جهانی گمرک، بازنشر متن اصلی)
تفکیک چند راهی سیم دار از رابط بدون کابل
کد شش رقمی ۸۵۴۴۴۲ برای هادی های برق عایق دار با ولتاژ حداکثر ۱۰۰۰ ولت که دارای اتصال هستند، مبنای قابل بررسی برای مدل های مشابه تصمیمات WCO است. در مقابل، قطعه پریز چندخانه بدون کابل یا بعضی اتصالات منفرد ممکن است با توجه به ماهیت دقیق، تحت ردیف های خانواده ۸۵۳۶ از جمله ۸۵۳۶۶۹ بررسی شود. درباره محصول USB دار یا هوشمند نیز طبقه بندی نهایی به کارکرد اصلی و شرح دقیق محصول بستگی دارد؛ نمی توان پیشاپیش حکم واحدی برای همه مدل ها داد.
شماره شش رقمی HS بین المللی، جایگزین زیرردیف هشت یا ده رقمی تعرفه ایران و تعیین حقوق ورودی نیست. پیش از ورود ماشین آلات، صادرات محصول یا تهیه مدل مالی تجارت خارجی، باید طبقه بندی، حقوق ورودی، استاندارد الزامی و محدودیت های سال اجرای طرح از گمرک و کتاب مقررات صادرات و واردات همان سال تایید شود. آمار کل ردیف ۸۵۴۴۴۲ نیز الزاما بیانگر تعداد چند راهی نیست؛ کابل های مجهز به کانکتور کاربردهای بسیار متنوع دارند.
مواد اولیه و زنجیره تامین خط تولید
در محصول سیم دار، بهای کابل و فلز رسانا بخش چشمگیری از هزینه مستقیم است. انتخاب سیم با مس واقعی، عایق مناسب و سطح مقطع تایید شده به مراتب مهم تر از کاهش چند گرمی وزن بدنه است. برای پوسته، گرید انتخابی باید علاوه بر ظاهر مناسب، رفتار حرارتی، مقاومت ضربه و الزامات آزمون های ایمنی مربوط به کاربرد را برآورده کند. اشاره به ABS یا PC/ABS به تنهایی گواه مقاومت در برابر آتش یا انطباق استاندارد نیست.
صورت مواد اولیه نمونه برای یک چند راهی چهارخانه
جدول زیر «فرض مطالعاتی قیمت تحویل کارخانه در اکتبر ۲۰۲۶» است و نه فاکتور تامین کننده. مبنای قیمت گذاری فلز باید با قیمت روز مس و برنج و کیفیت قطعه نهایی تطبیق شود؛ برای نمونه، داده های بازار LME در ابتدای اکتبر ۲۰۲۶ قیمت مس نزدیک ۱۴.۳۶ دلار بر کیلوگرم را نشان می دهد، اما قیمت کابل ساخته شده یا کنتاکت پرس شده برابر قیمت کاتد مس نیست. (منبع: Westmetall، قیمت نقدی مس در بورس فلزات لندن، اکتبر ۲۰۲۶)
| جزء مصرفی برای هر دستگاه سالم | مصرف یا مشخصات فرضی | بهای فرضی (دلار/دستگاه) |
|---|---|---|
| کابل انعطاف پذیر همراه دوشاخه | ۲ متر، سه رشته ۱.۵ میلی متر مربع | ۲.۲۵ |
| کنتاکت و شینه های فلزی | حدود ۰.۰۷۵ کیلوگرم قطعه شکل داده شده | ۱.۲۳ |
| مواد پوسته عایق | حدود ۰.۱۷ کیلوگرم PC/ABS | ۰.۴۴ |
| کلید و چراغ نشانگر | یک مجموعه تایید شده | ۰.۳۴ |
| پیچ، مهار کابل و اجزای کمکی | یک دست کامل | ۰.۲۴ |
| کارتن، لیبل و راهنما | یک مجموعه | ۰.۲۵ |
| سهم ضایعات و مصرف کمکی | فرض مهندسی تجمیعی | ۰.۲۳ |
| جمع هزینه مستقیم مواد | هر دستگاه سالم | ۴.۹۸ |
قیمت فرضی مواد ۴.۹۸ دلار برای هر دستگاه، محصول طرح با کابل دو متری و کنتاکت آماده را توصیف می کند. اگر واحد صنعتی بخواهد کابل یا کنتاکت ها را نیز از مفتول و نوار خام تولید کند، باید فناوری کابل سازی، کشش فلز، قالب و تجهیزات جدید و بهای ضایعات آنها جداگانه مدل شود؛ کاهش قیمت خرید قطعه لزوما به کاهش هزینه کل منجر نمی شود.
موازنه مواد اولیه برای ظرفیت مبنا
برای یک میلیون دستگاه سالم در سال و فرض حدود ۲.۵ درصد پرت تجمیعی در سفارش اجزای اصلی، نیاز برنامه ریزی به کابل تقریبا ۲.۰۵ میلیون متر، به مواد پوسته حدود ۱۷۴ تن و به کنتاکت های فلزی حدود ۷۶.۹ تن در سال می رسد. از این مقدار، حدود ۱۷۰ تن پلیمر و ۷۵ تن کنتاکت در محصولات سالم مصرف می شود. مواد واقعی باید بر اساس نقشه قطعات، وزن هر شات، راهگاه قالب، بازیافت مجاز و نرخ ضایعات تولید آزمایشی بازنگری شود.
در کابل سه رشته با طول دو متر و سطح مقطع اسمی ۱.۵ میلی متر مربع برای هر رشته، حجم تئوریک مس برابر ۹ سانتی متر مکعب و جرم آن نزدیک ۸۰.۶ گرم است. این عدد مربوط به هادی مسی و بدون دوشاخه، عایق و روکش است. در ظرفیت یک میلیون دستگاه، فقط مس داخل کابل به طور نظری حدود ۸۰.۶ تن خواهد بود. این محاسبه برای کنترل تناسب قیمت خرید کابل با تغییرات قیمت مس مفید است و جایگزین آزمون وزن و سطح مقطع واقعی هادی نیست.

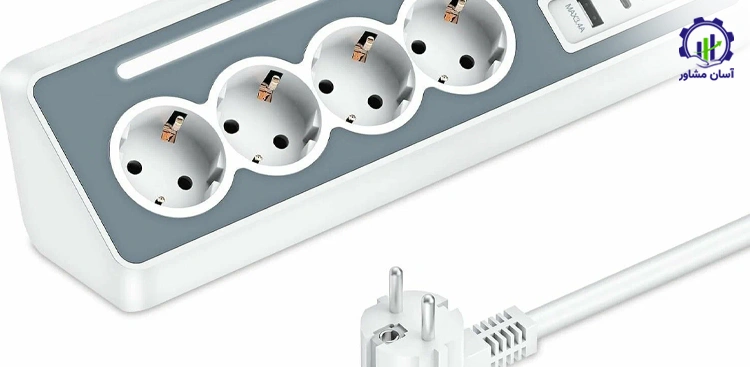

فرآیند تولید انواع چند راهی برق
جریان تولید از تایید مشخصات محصول و تامین قطعات شروع می شود و پس از ساخت پوسته، آماده سازی کابل، ایجاد اتصالات رسانا، مونتاژ و آزمون الکتریکی به بسته بندی می رسد. مسیر فنی در این سناریو عبارت است از: تایید نمونه و تامین مواد ← تزریق پوسته و بازرسی ابعادی ← برش و آماده سازی کابل ← چیدمان کنتاکت و کلید ← اتصال و مهار کابل ← بستن پوسته ← تست ایمنی و عملکرد ← چاپ مشخصات و بسته بندی. برای خطوط با محافظ ولتاژ و USB، ایستگاه ساخت یا تامین PCB و آزمون مدار به این مسیر افزوده می شود.
طراحی و تایید نمونه پیش از تولید انبوه
در فاز توسعه محصول، فاصله قطعات زنده، موقعیت هادی حفاظتی، مسیر کابل و وضعیت مهار کشش باید بر پایه نقشه سه بعدی و تحلیل ریسک مشخص شوند. نمونه اولیه با قالب آزمایشی یا نمونه سازی مناسب ساخته می شود. مقاومت اتصال دوشاخه، استحکام پوسته، نیروی وارد کردن و بیرون کشیدن دوشاخه، گرم شدن کنتاکت ها و دسترسی ناخواسته به قسمت های برق دار باید پیش از سفارش قالب انبوه ارزیابی شوند. عبور از یک آزمون روشن شدن چراغ نشانگر، تایید ایمنی محصول نیست.
تزریق پلاستیک پوسته و کنترل قالب
مواد تایید شده پس از کنترل رطوبت و در صورت نیاز خشک کردن وارد دستگاه تزریق می شوند. دمای مذاب، دمای قالب، فشار تزریق، زمان خنک کاری و وزن شات متناسب با گرید مواد و هندسه پوسته تنظیم می شود؛ بنابراین ارائه یک عدد ثابت برای همه ABS و PC/ABS ها معتبر نیست. در مدل مبنا سه دستگاه تزریق حدود ۲۰۰ تا ۲۵۰ تن با قالب چهار حفره ای برای قطعات نیمه بالا و پایین در نظر گرفته شده است. توان قفل قالب، ظرفیت تزریق و ابعاد صفحه قالب باید بر اساس سطح تصویر قطعه و وزن شات نهایی بازبینی شوند.
کنترل این ایستگاه شامل تابیدگی قاب، ضخامت دیواره، رزوه پایه های پیچ، پلیسه، ترک تنشی و پایداری ابعادی بعد از سرد شدن است. اگر پوسته لقی داشته باشد یا مهار کابل به شکل صحیح ننشیند، اصلاح در مرحله مونتاژ معمولا پرهزینه و ناکافی خواهد بود. قالب با طراحی نامناسب کانال خنک کاری همچنین زمان سیکل را افزایش داده و با وجود ظرفیت اسمی بالای دستگاه، تنگنای تولید ایجاد می کند.
آماده سازی کابل و اتصال اجزای هادی
کابل آماده و تایید شده در طول مناسب برش می خورد و روکش و عایق انتهای آن با طول کنترل شده برداشته می شود. اتصال هادی ها به ترمینال یا کنتاکت از طریق روش تایید شده مانند پرس سرسیم یا اتصال مکانیکی انجام می شود. سطح مقطع، تعداد رشته های هادی، کشش اتصال، طول لخت شده و ترتیب فاز، نول و ارت در دستورالعمل کار ثبت می شود. آسیب به مفتول های ریز کابل هنگام لخت کردن، حتی اگر در آزمون پیوستگی اولیه آشکار نشود، می تواند مقاومت و گرمایش اتصال را افزایش دهد.
مونتاژ کنتاکت، کلید و مهار کابل
در ایستگاه مونتاژ، کنتاکت های برق رسان و ارت در نشیمنگاه های قالب قرار می گیرند و اتصال آنها با کلید و کابل طبق نقشه محصول کامل می شود. مهار کشش کابل باید به گونه ای باشد که نیروی وارده به کابل به ترمینال داخلی منتقل نشود. طراحی ایستگاه های پیچ بندی با گشتاور کنترل شده و ابزار پوکا یوکه برای جلوگیری از جایگذاری اشتباه سیم ارت، خطای انسانی را کم می کند. در محصولات با خروجی های متعدد، مقاومت تماس هر خانه باید به طور مستقل قابل کنترل باشد.
آزمون های صد در صد و نمونه ای محصول نهایی
پس از بسته شدن پوسته، هر واحد باید از نظر پیوستگی مدار، وضعیت قطب بندی، اتصال زمین، عملکرد کلید و نبود اتصال کوتاه بررسی شود. بسته به الزامات استاندارد و طراحی خط، آزمون عایقی و ولتاژ تحمل نیز با تمهیدات ایمنی مناسب اجرا می شود. بخشی از آزمون های مخرب یا زمان بر مانند دوام مکانیکی، افزایش دما و رفتار در برابر حرارت روی نمونه های کنترل شده هر بچ انجام می شود؛ حدود پذیرش باید از نسخه معتبر استاندارد و برنامه تایید محصول استخراج شود، نه از یک عدد دلخواه برای همه مدل ها.
نشانه گذاری، رهگیری و بسته بندی
روی بدنه یا برچسب دائمی باید اطلاعات الزامی مانند ولتاژ و جریان نامی تایید شده، مشخصات تولیدکننده، شناسه محصول و هشدارهای مورد نیاز درج شود. شماره بچ باید امکان ردیابی مواد پوسته، کابل، کلید، آزمون و شیفت تولید را فراهم کند. در ارزیابی کیفیت، قابلیت ردیابی عملی برای فراخوان محصول ایمنی محور، از چاپ بسته بندی تبلیغاتی اهمیت بیشتری دارد.
ماشین آلات تولید چند راهی برق و انتخاب ظرفیت خط
تجهیزات پیشنهادی باید بر اساس قطعاتی که ساخت داخل می شوند تعیین شوند. در سناریوی نیمه یکپارچه، خرید کارخانه کابل سازی، پرس فلز سنگین یا خط SMT ضرورت ندارد. در مقابل، تست پیوستگی ارت، مقاومت عایقی، کنترل گشتاور پیچ و تجهیزات تزریق قابل اعتماد نباید به دلیل کاهش هزینه اولیه حذف شوند. بازه های دلاری زیر نمونه های مطالعاتی اکتبر ۲۰۲۶ هستند و بدون استعلام فنی، مبنای سفارش خرید محسوب نمی شوند.
| تجهیز یا مجموعه | ظرفیت/کارکرد مبنا | بازه مطالعاتی دلار |
|---|---|---|
| سه دستگاه تزریق ۲۰۰ تا ۲۵۰ تن | قالب چند حفره ای؛ حدود ۴۰ ثانیه هر سیکل | ۷۵٬۰۰۰ تا ۱۳۵٬۰۰۰ |
| قالب های پوسته و قطعات جانبی | قالب چهار حفره ای و مجموعه ابزار | ۸۰٬۰۰۰ تا ۱۴۰٬۰۰۰ |
| سه خط مونتاژ نیمه خودکار | هر خط حدود ۲۰۰ عدد بر ساعت اسمی | ۹۰٬۰۰۰ تا ۱۵۰٬۰۰۰ |
| برش، لخت کنی و پرس کابل | کنترل طول و کیفیت اتصالات | ۲۵٬۰۰۰ تا ۴۵٬۰۰۰ |
| تست انتهای خط | ارت، عایق، قطب بندی، عملکرد | ۱۵٬۰۰۰ تا ۳۵٬۰۰۰ |
| چاپ، لیبل و بسته بندی | متناسب با خروجی مونتاژ | ۱۵٬۰۰۰ تا ۳۰٬۰۰۰ |
| تجهیزات کمکی تزریق و هوای فشرده | چیلر، کمپرسور، موادکش و آسیاب | ۳۰٬۰۰۰ تا ۵۵٬۰۰۰ |
| تجهیزات جابه جایی و فیکسچر | قفسه، ابزار و کنترل بچ | ۱۵٬۰۰۰ تا ۳۰٬۰۰۰ |
برای قیمت مرجع، نمونه عرضه یک دستگاه تزریق ۲۰۰ تنی چینی حدود ۲۰ تا ۲۴.۵ هزار دلار دیده می شود. دستگاه خط تولید مناسب و مجهز به لوازم جانبی ممکن است بیش از این مبلغ تمام شود؛ به همین دلیل بودجه هر دستگاه در جدول به طور محافظه کارانه بالاتر در نظر گرفته شده است. یک دستگاه آزمون ترکیبی عایق و پیوستگی ارت نیز نزد سازنده معتبر با قیمت حدود ۳۲۰۰ دلار فهرست شده که فقط بهای خود دستگاه و نه میز ایمن، فیکسچر و سامانه رهگیری است. (منبع: فروشنده Forstar، قیمت پیشنهادی دستگاه تزریق ۲۰۰ تن) | (منبع: سازنده SCI، دستگاه آزمون ایمنی الکتریکی مدل ۴۴۶)
بالانس خط و محاسبه ظرفیت موثر
برای سه خط مونتاژ با نرخ اسمی ۲۰۰ دستگاه در ساعت به ازای هر خط، ۸ ساعت کار روزانه و ۳۰۰ روز تولید، ظرفیت نظری سالانه برابر ۱.۴۴ میلیون دستگاه می شود. با فرض ضریب اثربخشی عملیاتی ۷۰ درصد شامل توقف ها، تغییر مدل و افت سرعت، خروجی قابل اتکا تقریبا ۱.۰۰۸ میلیون دستگاه سالم در سال است. ظرفیت مبنای مالی به شکل محافظه کارانه یک میلیون دستگاه سالم در سال تعریف شده است.
در بخش تزریق، سه دستگاه با قالب چهار حفره ای، سیکل فرضی ۴۰ ثانیه و دسترس پذیری موثر ۸۵ درصد، مجموعا نزدیک ۹۱۸ قطعه پوسته در ساعت تولید می کنند؛ با نیاز دو قطعه برای هر دستگاه، ظرفیت موثر آنها در حدود ۴۵۹ مجموعه پوسته در ساعت است. ظرفیت موثر مونتاژ حدود ۴۲۰ دستگاه در ساعت است؛ بنابراین در این پیکربندی، مونتاژ تنگنای محتمل محسوب می شود، نه تزریق. صحت محاسبه به تعداد حفره های واقعی، وزن شات، کیفیت و زمان تعویض قالب وابسته است.
سناریوی بهره برداری مالی، فروش ۸۰۰ هزار دستگاه سالم در یک سال تثبیت شده است؛ یعنی ۸۰ درصد ظرفیت مبنای یک میلیون دستگاه. مقدار فروش با ظرفیت اسمی تجهیزات برابر فرض نشده و سفارش گذاری و موجودی محصول نیز باید پیش از تصمیم قطعی سرمایه گذاری ارزیابی شود.
کنترل کیفیت، استانداردها و مجوزهای تولید
محصول چند راهی برق ماهیت ایمنی محور دارد؛ از این رو گواهی مواد خام، بازرسی قطعات ورودی و آزمون محصول نهایی باید در یک سامانه کیفیت یکپارچه شوند. طراحی سازگار با یک استاندارد بین المللی، به معنای صدور خودکار مجوز تولید یا اجازه درج نشان استاندارد در ایران نیست. فهرست استانداردهای ملی الزامی و شیوه نمونه برداری باید از سازمان ملی استاندارد و نهاد صدور گواهی در تاریخ اجرای طرح تایید شوند.
| مرجع فنی | دامنه استفاده و نکته کلیدی |
|---|---|
| IEC ۶۰۸۸۴-۱:۲۰۲۲، نسخه تصحیح شده ژوئیه ۲۰۲۶ | الزامات عمومی دوشاخه و پریزهای خانگی |
| IEC 60884-2-7:2025 | الزامات ویژه رابط های سیم دار و چندخانه سیار تا ۱۶ آمپر |
| IEC 60227-5:2024 | مشخصات کابل های انعطاف پذیر با عایق PVC (منبع: IEC، مشخصات کابل انعطاف پذیر PVC) |
| IEC 61058-1:2026 | الزامات عمومی کلیدهای لوازم برقی، متناسب با دامنه محصول (منبع: IEC، استاندارد کلیدهای لوازم برقی) |
| IEC 61643-11:2025 | محصولاتی که واقعا حفاظت اضافه ولتاژ گذرا SPD دارند (منبع: IEC، آزمون وسایل حفاظت سرج SPD) |
| IEC 62368-1:2023 | ارزیابی ایمنی منبع تغذیه الکترونیکی مرتبط در مدل های USB و ICT (منبع: IEC، ایمنی تجهیزات فناوری اطلاعات) |
استاندارد IEC ۶۰۸۸۴-۲-۷:۲۰۲۵ به رابط های سیم دار با جریان نامی حداکثر ۱۶ آمپر اختصاص دارد و نسل جدیدی نسبت به ویرایش سال ۲۰۱۱ است. بنابراین هنگام ساخت خط جدید نباید مشخصات یک نمونه قدیمی را بی بررسی به عنوان آخرین الزام فنی پذیرفت. برای محصولات دارای شارژر USB، ایمنی منبع تغذیه، جداسازی ولتاژ پایین از برق شهر و آزمون حرارتی نیز دامنه کنترل را گسترش می دهد. (منبع: IEC، استاندارد رابط سیم دار IEC ۶۰۸۸۴-۲-۷:۲۰۲۵) | (منبع: IEC، الزامات عمومی IEC ۶۰۸۸۴-۱:۲۰۲۲)
آزمون هایی که بر طراحی کارخانه اثر می گذارند
برای کنترل روزانه باید روش آزمون پیوستگی اتصال زمین، درست بودن سیم کشی، استحکام مهار کابل، سلامت عایق و عملکرد کلید تدوین شود. در برنامه آزمون نمونه ای، مواردی مانند افزایش دما زیر بار، دوام وصل و قطع، نیروهای مکانیکی روی پریز، مقاومت در برابر حرارت و شعله، فاصله های عایقی و شرایط استفاده مورد ارزیابی قرار می گیرند. سطح ولتاژ آزمون، مدت اعمال و حد پذیرش نباید صرفا از یک کاتالوگ دستگاه تست گرفته شود؛ نسخه استاندارد قابل اعمال و نوع نمونه تعیین کننده اند.
مسیر اخذ مجوز در ایران
مراحل بررسی اولیه معمولا شامل موارد زیر است:
- تعیین عنوان و شناسه محصول
- ثبت درخواست تاسیس در بستر رسمی مجوزهای صنعتی
- انتخاب محل مجاز
- تطبیق نقشه و الزامات ایمنی
- نصب و راه اندازی
- اخذ پروانه بهره برداری در صورت احراز شرایط
- پیگیری الزامات سازمان ملی استاندارد
در صورت تولید برد الکترونیکی، اخذ تاییدیه های خاص محصول و آزمون های سازگاری الکترومغناطیسی نیز باید بررسی شود. هیچ کد ملی محصول، تعرفه حقوق ورودی یا فهرست قطعی استاندارد اجباری بدون استعلام معتبر سال ۱۴۰۵ در این متن به صورت نهایی اعلام نشده است.
بررسی بازار داخلی، تقاضا و تجارت خارجی چند راهی برق
محصول چند راهی از تقاضای جایگزینی وسایل فرسوده، نوسازی ساختمان، تجهیز محیط های اداری و خرید تجهیزات الکتریکی تغذیه می شود؛ اما نبود آمار مستقیم و تفکیکی فروش «چند راهی سیم دار» در منابع عمومی به این معناست که محاسبه قطعی اندازه بازار ایران، تعداد واحدهای فعال و مصرف ظاهری از روی کدهای وسیع سیم و کابل ممکن نیست. برای محصول دقیق باید داده فروش واقعی، آمار کارخانه های دارای کد محصول متناظر، اطلاعات گمرک در زیرردیف ملی و پیمایش بازار در مطالعه اختصاصی جمع آوری شود.
داده های قابل استناد و محدودیت تفسیر آمار تجارت
ردیف چهاررقمی ۸۵۴۴ مجموعه گسترده ای از سیم، کابل و هادی عایق دار را در بر می گیرد. حتی اگر ارزش تجارت این ردیف از پایگاه های معتبر استخراج شود، نمی توان آن را ارزش واردات یا صادرات چند راهی برق ایران دانست. برای گزارش یک رقم معتبر درباره این محصول، لازم است اطلاعات ردیف های جزئی تر با شرح کالا، مشخصات فنی و سوابق اظهارنامه تطبیق داده شوند؛ به همین دلیل در این مقاله عدد تجاری تفکیکی و تایید نشده به عنوان اندازه بازار محصول ارائه نشده است.
برای آمار دقیق چند راهی باید نخست بر اساس تصمیم طبقه بندی WCO و اظهارنامه های گمرکی، اقلام ۸۵۴۴۴۲ حاوی power strip از سایر کابل های اتصال دار جدا شوند و در صورت ضرورت ردیف های بدون کابل نیز بررسی شوند. حتی پس از تفکیک، خطاهای ناشی از طبقه بندی کالاهای ترکیبی، تفاوت واحد آماری وزن و تعداد و صادرات مجدد نیاز به کنترل دارد. تا زمانی که این داده تفکیکی در دسترس نباشد، بیان رقم قطعی تولید ملی، واردات و مصرف سالانه این محصول از نظر روش شناختی قابل دفاع نیست.
چارچوب کمی برای برآورد اولیه تقاضا
به جای معرفی یک رقم غیرمستند به عنوان واقعیت، می توان از مدل تقاضای جزء به کل استفاده کرد: تعداد خانوار و مراکز بهره بردار هدف × متوسط خرید جایگزینی سالانه به علاوه تقاضای ناشی از تجهیز مکان های جدید. برای مثال، اگر جامعه هدف صرفا فرضی ۲۵ میلیون خانوار و نرخ خرید سالانه ۰.۱۲ دستگاه برای هر خانوار باشد، جزء خانگی تقاضا ۳ میلیون دستگاه در سال خواهد شد. این دو ورودی «فرض نمونه» هستند، نه آمار رسمی ۱۴۰۵ یا پیش بینی تایید شده؛ سهم تقاضای غیرخانگی، قیمت و عمر محصول باید با پژوهش میدانی و داده فروش واقعی تکمیل شود.
در ظرفیت فروش ۸۰۰ هزار دستگاه در سال، به ازای هر یک میلیون دستگاه تقاضای تایید شده، کارخانه باید معادل ۸۰ درصد آن مقدار فروش ثبت کند. این رابطه صرفا نشان دهنده ضرورت تناسب ظرفیت کارخانه با اندازه بازار قابل دسترس است؛ اثبات پذیرش بازار و حجم سفارش، بخش جداگانه مطالعه امکان سنجی خواهد بود.
برآورد زمین، ساختمان و جانمایی کارخانه
برای سناریوی یک میلیون دستگاه در سال، یک قطعه زمین نمونه حدود ۲۵۰۰ متر مربع با زیربنای نزدیک ۱۴۰۰ متر مربع قابل بررسی است. در این برآورد مطالعاتی، حدود ۵۰۰ تا ۵۵۰ متر مربع به تزریق و مونتاژ، ۴۰۰ تا ۴۵۰ متر مربع به انبار مواد و محصول، ۱۰۰ تا ۱۵۰ متر مربع به کنترل کیفیت و تعمیرات و بقیه به خدمات و اداری اختصاص می یابد؛ عرصه باقی مانده برای بارگیری، مسیر تردد، دسترسی ایمنی و توسعه محدود آینده لحاظ می شود. این مقادیر دستور جانمایی نهایی نیستند.
از آنجا که حرکت مواد از تزریق به مونتاژ و از تست به انبار انجام می شود، جانمایی باید از تلاقی مسیر قطعات خام و محصول آزمایش شده جلوگیری کند. همجواری دستگاه تزریق با انبار مواد و مجاورت آزمون های انتهای خط با بسته بندی، رفت و برگشت غیرضروری را کم می کند. بار کف برای ماشین های تزریق، سطح کف سازی سالن و فاصله ایمن خروج اضطراری پس از انتخاب دستگاه و تهیه نقشه واقعی مشخص می شود. اگر تولید کنتاکت یا کابل سازی نیز به پروژه افزوده شود، زمین و زیربنای مبنا دیگر کافی فرض نمی شوند.
نیروی انسانی مورد نیاز واحد تولید
در الگوی سه خط مونتاژ نیمه خودکار و سه دستگاه تزریق، تخمین اولیه در یک شیفت ۷۰ تا ۸۰ نفر است؛ برای مدل مالی، ۷۶ نفر فرض شده اند. تفکیک نیروی انسانی در این سناریو به این صورت است:
- حدود ۳۶ نفر در ایستگاه های مونتاژ سه خط
- شش نفر در تزریق و جابه جایی قطعات
- هشت نفر در بازرسی و آزمون
- چهار نفر در تعمیرات
- دوازده نفر در آماده سازی کابل، بسته بندی و انبار
- ده نفر در مدیریت، برنامه ریزی و فعالیت های پشتیبان
نسبت این نفرات به ساعات عملیاتی باید در مطالعه زمان سنجی واقعی آزموده شود.
تعداد کارگر به شدت به طراحی فیکسچر، اتوماسیون پیچ بندی، طول کابل و قابلیت تغییر مدل بستگی دارد. صرف خرید دستگاه تزریق سریع، تعداد نفرات مونتاژ را کاهش نمی دهد. برای خطی که می خواهد خروجی موثر حدود ۴۲۰ دستگاه در ساعت داشته باشد، استاندارد کار هر ایستگاه، کنترل کیفیت در مبدا و جبران توقف ابزار مهم تر از اعلام یک عدد کلی برای تعداد کارکنان است.
پیش بینی وضعیت سرمایه گذاری طرح تولید انواع چند راهی برق
پیش امکان سنجی عددی زیر بر یک محصول مشخص، یک کارخانه نیمه یکپارچه، یک شیفت هشت ساعته و ظرفیت سالانه یک میلیون دستگاه سالم طراحی شده است. همه مبالغ دلاری بیانگر «فرض بودجه ای برای مطالعه در اکتبر ۲۰۲۶» هستند؛ نرخ تبدیل ریال یا تومان به دلار در مدل وارد نشده تا نوسان ارز داخلی با ماهیت قیمت های نمونه اشتباه گرفته نشود. قبل از تصمیم نهایی، خرید مواد اولیه، ماشین آلات و زمین باید با استعلام همزمان و شرایط حمل و مالیات بازسازی شود.
ظرفیت، قیمت فروش و فرض های اقتصادی پایه
مبنای زمانی ۳۰۰ روز کاری، ۸ ساعت در روز و یک شیفت است. سه خط مونتاژ هر یک با نرخ اسمی ۲۰۰ دستگاه در ساعت و ضریب اثربخشی ۷۰ درصد، ظرفیت سالانه تقریبا یک میلیون دستگاه سالم را فراهم می کنند. فروش مبنای سال تثبیت شده ۸۰۰ هزار دستگاه، معادل ۸۰ درصد ظرفیت است. قیمت فروش خالص کارخانه برای هر محصول ۶.۸۰ دلار و بهای مستقیم مواد برای هر محصول سالم ۴.۹۸ دلار به عنوان فرض مطالعاتی انتخاب شده است؛ این قیمت ها نقل قول قطعی بازار و تضمین قرارداد فروش نیستند.
برآورد سرمایه ثابت به دلار آمریکا
در سناریوی زمین ۲۵۰۰ متر مربع با قیمت فرضی ۱۰۰ دلار به ازای متر مربع، بهای زمین ۲۵۰ هزار دلار خواهد شد. محوطه سازی و مسیرهای داخلی حدود ۷۰ هزار دلار و اجرای زیربنای ۱۴۰۰ متر مربعی با هزینه فرضی ۳۶۰ دلار به ازای هر متر مربع، حدود ۵۰۴ هزار دلار برآورد شده است. این سه قلم در مجموع ۸۲۴ هزار دلار بودجه زمین، ساختمان و محوطه را تشکیل می دهند.
برای خرید دستگاه های تزریق، قالب، ابزار مونتاژ، آماده سازی کابل، تست و تجهیزات کمکی، ۵۱۵ هزار دلار در بودجه مبنا دیده شده است. تجهیزات آزمایشگاه تکمیلی و ابزار اندازه گیری ۳۵ هزار دلار، حمل و نصب و راه اندازی ۱۰۵ هزار دلار، مهندسی و هزینه های پیش از بهره برداری ۵۵ هزار دلار و ذخیره پیش بینی نشده ۱۲۵ هزار دلار برآورد می شود. جمع سرمایه ثابت نمونه با زمین برابر ۱.۶۵۹ میلیون دلار و سرمایه ثابت بدون زمین نزدیک ۱.۴۰۹ میلیون دلار است.
| قلم سرمایه ثابت سناریوی مبنا | هزار دلار |
|---|---|
| زمین ۲۵۰۰ متر مربع | ۲۵۰ |
| محوطه سازی | ۷۰ |
| زیربنا ۱۴۰۰ متر مربع | ۵۰۴ |
| ماشین آلات و قالب و ابزار تولید | ۵۱۵ |
| تجهیزات تکمیلی آزمایشگاه | ۳۵ |
| حمل، نصب و راه اندازی | ۱۰۵ |
| مهندسی و پیش از بهره برداری | ۵۵ |
| پیش بینی نشده | ۱۲۵ |
| جمع سرمایه ثابت با زمین | ۱٬۶۵۹ |
| جمع سرمایه ثابت بدون زمین | ۱٬۴۰۹ |
در این سطح برآورد، نصب، آماده سازی محل، آموزش و قطعات یدکی حیاتی باید در اسناد خرید ماشین آلات مشخص شوند. قیمت عرضه یک ماشین تزریق وارداتی معادل کل هزینه اجرای ایستگاه تزریق نیست؛ دستگاه، قالب، کنترل دمای قالب، انتقال مواد، تعمیرات اولیه و آزمون نمونه هر یک هزینه جداگانه دارند. تفاوت قیمت تجهیزات تولید داخل و وارداتی نیز باید با خدمات پس از فروش، زمان تامین قطعات و هزینه چرخه عمر سنجیده شود.
محاسبه سرمایه در گردش بر اساس چرخه نقدی
در فروش ۸۰۰ هزار دستگاه، خرید مواد مستقیم حدود ۳.۹۸۴ میلیون دلار در سال است. با فرض ۳۰۰ روز کاری، ارزش مصرف روزانه مواد تقریبا ۱۳.۲۸ هزار دلار می شود. اگر موجودی مواد معادل ۲۸ روز کاری نگهداری شود، حدود ۳۷۲ هزار دلار به آن اختصاص می یابد. ارزش کالای در جریان ساخت برای پنج روز حدود ۶۶ هزار دلار و موجودی محصول برای دوازده روز بر مبنای بهای نقدی ساخت نزدیک ۱۹۳ هزار دلار برآورد می شود.
با فرض دوره وصول ۲۵ روز کاری، حساب های دریافتنی حاصل از فروش سالانه ۵.۴۴ میلیون دلار نزدیک ۴۵۳ هزار دلار خواهد بود. ذخیره نقد عملیاتی ۱۱۰ هزار دلار و اعتبار تامین کنندگان به اندازه ۲۰ روز خرید مواد یعنی حدود ۲۶۶ هزار دلار، بخش های دیگر مدل هستند. بنابراین سرمایه در گردش خالص نزدیک ۹۲۹ هزار دلار محاسبه می شود: ۳۷۲ + ۶۶ + ۱۹۳ + ۴۵۳ + ۱۱۰ – ۲۶۶. این روش مبتنی بر چرخه سرمایه عملیاتی است و نباید با گرفتن یک درصد دلخواه از هزینه ماشین آلات جایگزین شود.
در خرید کابل و قطعاتی که منشا وارداتی دارند، زمان ثبت سفارش، حمل، حداقل مقدار سفارش و موجودی اطمینان ممکن است دوره موجودی را افزایش دهد. در مدل اختصاصی باید هزینه تامین مالی، تفاوت ارزش ارزی قراردادها، پرداخت پیش از حمل و مالیات قابل استرداد نیز لحاظ شود. عدد ۹۲۹ هزار دلار در این مقاله یک سناریوی نمونه است و ممکن است با نحوه خرید نقد یا اعتباری و شرایط تحویل واقعی تفاوت معناداری پیدا کند.
سرمایه گذاری اولیه، فروش و هزینه نقدی سالانه
با جمع سرمایه ثابت ۱.۶۵۹ میلیون دلار و سرمایه در گردش ۰.۹۲۹ میلیون دلار، سرمایه گذاری اولیه مبنا حدود ۲.۵۸۸ میلیون دلار به دست می آید. این جمع شامل منابع تامین مالی پروژه، هزینه بهره و تفاوت نرخ ارز در طول ساخت نیست. فروش سالانه با مقدار ۸۰۰ هزار دستگاه و قیمت واحد ۶.۸۰ دلار برابر ۵.۴۴ میلیون دلار است.
هزینه مواد مستقیم با مقدار فروش برنامه ریزی شده برابر ۳.۹۸۴ میلیون دلار است. برای هزینه های نقدی سالانه غیرمواد، مجموعه حقوق و مزایا برای ۷۶ نفر نزدیک ۵۰۲ هزار دلار، تعمیرات ۵۲ هزار دلار، هزینه های مصرفی و پشتیبانی فرایند ۷۶ هزار دلار، امور اداری و برنامه ریزی ۱۱۰ هزار دلار، سایر خدمات عملیاتی ۷۵ هزار دلار و هزینه های عمومی بیمه و موارد مشابه ۳۵ هزار دلار فرض می شود؛ جمع این گروه تقریبا ۸۵۰ هزار دلار است. این برآوردها متوسط فرضی بر حسب دلار هستند و نباید بدون تبدیل و محاسبه دستمزد، بیمه و مقررات واقعی ایران به جدول نقدی سرمایه گذار منتقل شوند.
بر این مبنا، مازاد نقدی عملیاتی پیش از استهلاک، مالیات، سود تسهیلات و تغییرات سرمایه در گردش سالانه برابر ۵.۴۴ – ۳.۹۸۴ – ۰.۸۵۰ = ۰.۶۰۶ میلیون دلار است؛ نسبت آن به فروش حدود ۱۱.۱ درصد می شود. این شاخص نه «سود خالص قطعی» است و نه IRR. چون برنامه عمر اقتصادی دارایی ها، مالیات، سیاست تامین مالی، هزینه جایگزینی قالب، ارزش اسقاط و توزیع زمانی جریان نقدی در دست نیست، اعلام یک IRR یا NPV دقیق برای این مقاله حرفه ای نخواهد بود.
شاخص های کلیدی سناریوی سرمایه گذاری
| شاخص | مقدار سناریوی واحد |
|---|---|
| محصول مبنا | چند راهی چهارخانه ارت دار، کلیددار، کابل ۲ متری |
| ظرفیت نهایی سالم | ۱٬۰۰۰٬۰۰۰ دستگاه در سال |
| روز و شیفت | ۳۰۰ روز؛ یک شیفت ۸ ساعته |
| فروش سال تثبیت شده | ۸۰۰٬۰۰۰ دستگاه |
| زمین و زیربنا | ۲٬۵۰۰ و ۱٬۴۰۰ متر مربع |
| نیروی انسانی | ۷۶ نفر |
| مصرف کابل در ظرفیت کامل | حدود ۲.۰۵ میلیون متر با پرت |
| مصرف مواد پوسته در ظرفیت کامل | حدود ۱۷۴ تن با پرت |
| بهای مستقیم مواد/دستگاه | ۴.۹۸ دلار، فرض مطالعاتی |
| قیمت فروش/دستگاه | ۶.۸۰ دلار، فرض مطالعاتی |
| ماشین آلات و قالب و ابزار | ۵۱۵ هزار دلار |
| سرمایه ثابت با زمین | ۱.۶۵۹ میلیون دلار |
| سرمایه در گردش | ۰.۹۲۹ میلیون دلار |
| سرمایه گذاری اولیه | ۲.۵۸۸ میلیون دلار |
| فروش سالانه | ۵.۴۴ میلیون دلار |
| مازاد نقد عملیاتی قبل از مالیات و استهلاک | ۰.۶۰۶ میلیون دلار |
نکته تصمیم گیری این است که عدد سرمایه گذاری اولیه برای یک ساختار تولید مشخص به دست آمده است: خرید کابل و کنتاکت آماده، ساخت پوسته در داخل، مونتاژ و تست کارخانه ای. تغییر به مدل USB دار، ساخت داخلی برد محافظ، افزایش طول کابل، افزایش تعداد خانه ها یا خرید خط ساخت کنتاکت می تواند هم صورت مواد و هم تعداد ماشین آلات، مجوز و آزمون ها را تغییر دهد. مطالعه اختصاصی باید این انتخاب ها را پیش از صدور سفارش تجهیزات نهایی کند.
ریسک های فنی و الزامات اجرایی پروژه
مهم ترین ریسک فنی، عرضه محصولی است که مشخصات روی برچسب با توان واقعی سیم، کنتاکت و کلید آن انطباق ندارد. افزایش مقاومت محل تماس به دلیل آلیاژ نامناسب یا پرس معیوب می تواند حتی با مقاومت کم کل مدار، نقطه داغ موضعی ایجاد کند. برای مدیریت این ریسک باید نمونه مرجع تایید شده، کنترل اقلام ورودی، تایید دوام قالب و ثبت نتایج آزمون اتصال و حرارت در سطح بچ وجود داشته باشد.
ریسک دیگر انتخاب فناوری نامتناسب با تیراژ است. برای تولید کم تیراژ، خرید پوسته و کنتاکت آماده ممکن است از تزریق داخل کارخانه اقتصادی تر باشد. در مقابل، برای ظرفیت یک میلیون دستگاه، قالب چند حفره ای و فیکسچر مونتاژ استاندارد می توانند ثبات کیفیت و بهره وری را افزایش دهند. نرخ واقعی ضایعات پلاستیک، خرابی ابزار، بازکاری الکتریکی و زمان تغییر مدل باید طی دوره پایلوت اندازه گیری شود.
قیمت فلز رسانا، کیفیت و قابلیت تامین کابل، کیفیت مواد پلیمری، وابستگی به قطعه الکترونیکی در مدل های پیشرفته، توقف ماشین تزریق و هزینه نگهداری قالب از مواردی هستند که نیازمند قرارداد تامین، موجودی قطعات یدکی و آزمون پذیرش مواد هستند. از منظر ایمنی محیط کار، حفاظت اپراتور دستگاه تزریق، ایمنی تست ولتاژ بالا، کنترل حریق مواد بسته بندی و تفکیک ضایعات مس و پلیمر باید در روش های اجرایی کارخانه دیده شود.
جمع بندی و گام بعد برای ارزیابی سرمایه گذاری
تولید چند راهی برق در ظاهر مبتنی بر مونتاژ قطعات ساده است، ولی مزیت پایدار آن به طراحی الکتریکی درست، کیفیت اتصال، مواد عایق مناسب و آزمون مستند وابسته است. پیش امکان سنجی این مقاله برای یک واحد نیمه یکپارچه با ظرفیت یک میلیون دستگاه در سال، فروش برنامه ریزی شده ۸۰۰ هزار دستگاه، زمین حدود ۲۵۰۰ متر مربع و نیروی انسانی ۷۶ نفر، سرمایه گذاری اولیه نمونه نزدیک ۲.۵۹ میلیون دلار را نشان می دهد. این ارقام خروجی مجموعه مفروضات مشخص هستند و نه هزینه قطعی کارخانه در همه شهرهای ایران.
پیش از تصمیم سرمایه گذاری لازم است نقشه و نمونه قابل تایید محصول، کد ملی محصول و طبقه بندی گمرکی، الزامات استاندارد اجباری، استعلام های ماشین آلات، بررسی مجاز بودن محل، قراردادهای تامین کابل و کنتاکت و مطالعه تقاضای تفکیکی تکمیل شوند. با این اطلاعات می توان طرح توجیهی اختصاصی و مدل مالی مبتنی بر جریان نقدی واقعی تدوین کرد. برای آشنایی با چارچوب خدمات تخصصی امکان سنجی، صفحه خدمات امکان سنجی آسان مشاور قابل استفاده است.
